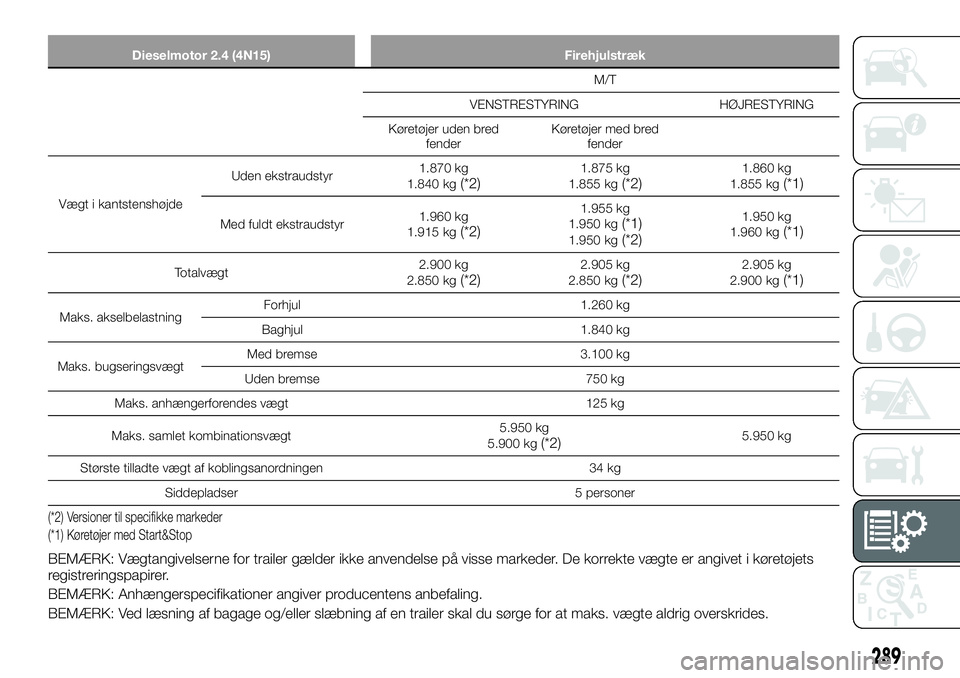

FIAT FULLBACK 2017 Brugs- og vedligeholdelsesvejledning (in Danish)

Dieselmotor 2.4 (4N15) Firehjulstræk
M/T
VENSTRESTYRING HØJRESTYRING
Køretøjer uden bred
fenderKøretøjer med bred
fender
Vægt i kantstenshøjdeUden ekstraudstyr1.870 kg
1.840 kg
(*2)1.875 kg
1.855 kg(*2)1.860 kg
1.855 kg(*1)
Med fuldt ekstraudstyr1.960 kg
1.915 kg(*2)
1.955 kg
1.950 kg(*1)1.950 kg(*2)
1.950 kg
1.960 kg(*1)
Totalvægt2.900 kg
2.850 kg(*2)2.905 kg
2.850 kg(*2)2.905 kg
2.900 kg(*1)
Maks. akselbelastningForhjul 1.260 kg
Baghjul 1.840 kg
Maks. bugseringsvægtMed bremse 3.100 kg
Uden bremse 750 kg
Maks. anhængerforendes vægt 125 kg
Maks. samlet kombinationsvægt5.950 kg
5.900 kg
(*2)5.950 kg
Største tilladte vægt af koblingsanordningen 34 kg
Siddepladser 5 personer
(*2) Versioner til specifikke markeder
(*1) Køretøjer med Start&Stop
BEMÆRK: Vægtangivelserne for trailer gælder ikke anvendelse på visse markeder. De korrekte vægte er angivet i køretøjets
registreringspapirer.
BEMÆRK: Anhængerspecifikationer angiver producentens anbefaling.
BEMÆRK: Ved læsning af bagage og/eller slæbning af en trailer skal du sørge for at maks. vægte aldrig overskrides.
289

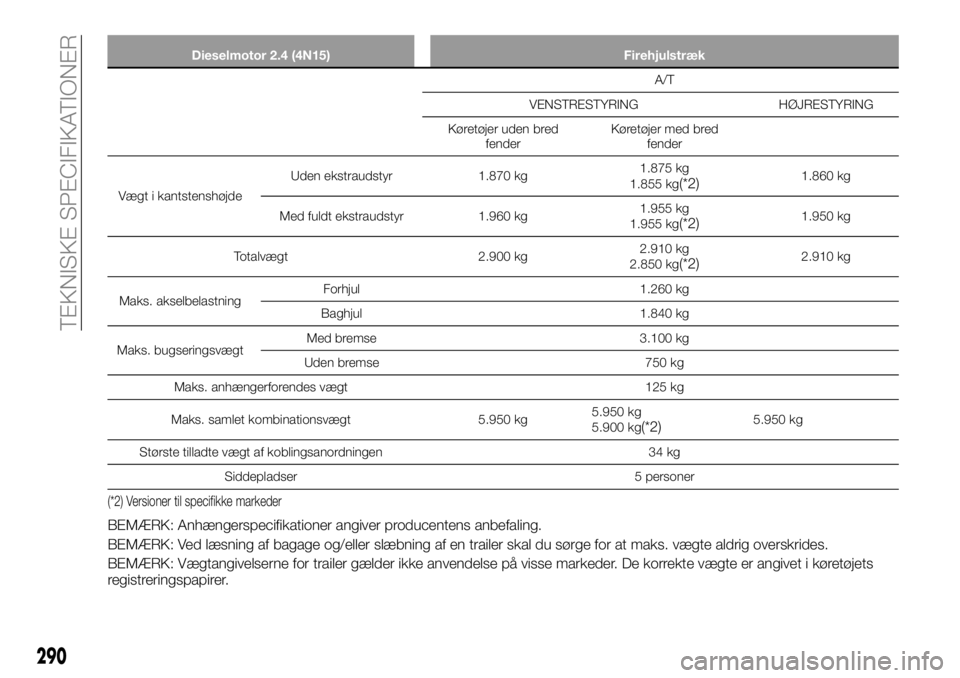

Dieselmotor 2.4 (4N15) Firehjulstræk
A/T
VENSTRESTYRING HØJRESTYRING
Køretøjer uden bred
fenderKøretøjer med bred
fender
Vægt i kantstenshøjdeUden ekstraudstyr 1.870 kg1.875 kg
1.855 kg
(*2)1.860 kg
Med fuldt ekstraudstyr 1.960 kg1.955 kg
1.955 kg
(*2)1.950 kg
Totalvægt 2.900 kg2.910 kg
2.850 kg
(*2)2.910 kg
Maks. akselbelastningForhjul 1.260 kg
Baghjul 1.840 kg
Maks. bugseringsvægtMed bremse 3.100 kg
Uden bremse 750 kg
Maks. anhængerforendes vægt 125 kg
Maks. samlet kombinationsvægt 5.950 kg5.950 kg
5.900 kg
(*2)5.950 kg
Største tilladte vægt af koblingsanordningen 34 kg
Siddepladser 5 personer
(*2) Versioner til specifikke markeder
BEMÆRK: Anhængerspecifikationer angiver producentens anbefaling.
BEMÆRK: Ved læsning af bagage og/eller slæbning af en trailer skal du sørge for at maks. vægte aldrig overskrides.
BEMÆRK: Vægtangivelserne for trailer gælder ikke anvendelse på visse markeder. De korrekte vægte er angivet i køretøjets
registreringspapirer.
290
TEKNISKE SPECIFIKATIONER

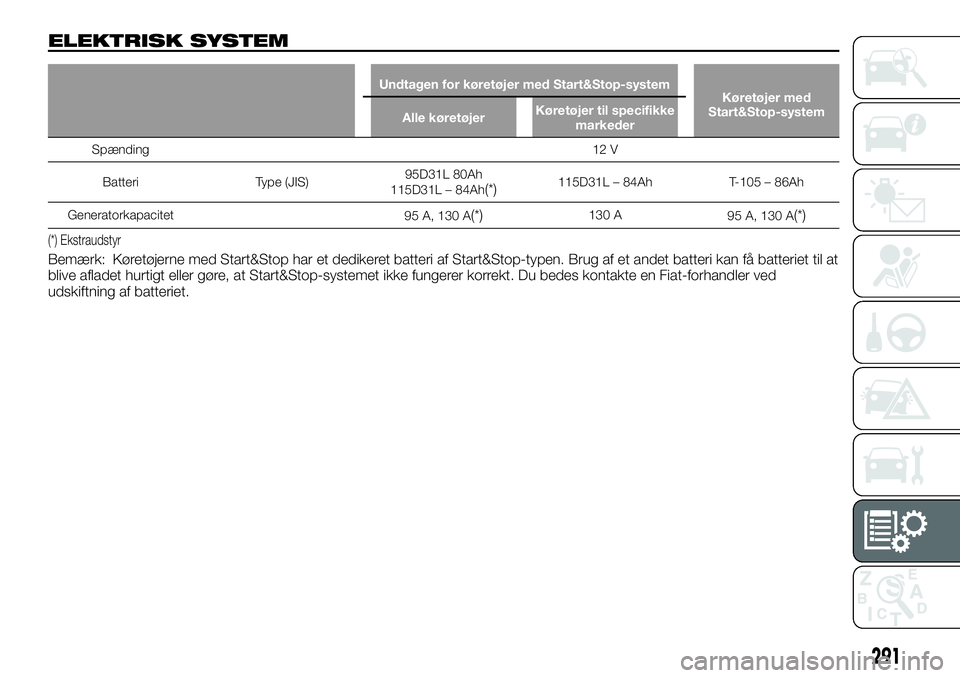

ELEKTRISK SYSTEM
Undtagen for køretøjer med Start&Stop-system
Køretøjer med
Start&Stop-system
Alle køretøjerKøretøjer til specifikke
markeder
Spænding12 V
Batteri Type (JIS)95D31L 80Ah
115D31L – 84Ah
(*)115D31L – 84Ah T-105 – 86Ah
Generatorkapacitet
95 A, 130 A
(*)130 A
95 A, 130 A(*)
(*) Ekstraudstyr
Bemærk: Køretøjerne med Start&Stop har et dedikeret batteri af Start&Stop-typen. Brug af et andet batteri kan få batteriet til at
blive afladet hurtigt eller gøre, at Start&Stop-systemet ikke fungerer korrekt. Du bedes kontakte en Fiat-forhandler ved
udskiftning af batteriet.
291

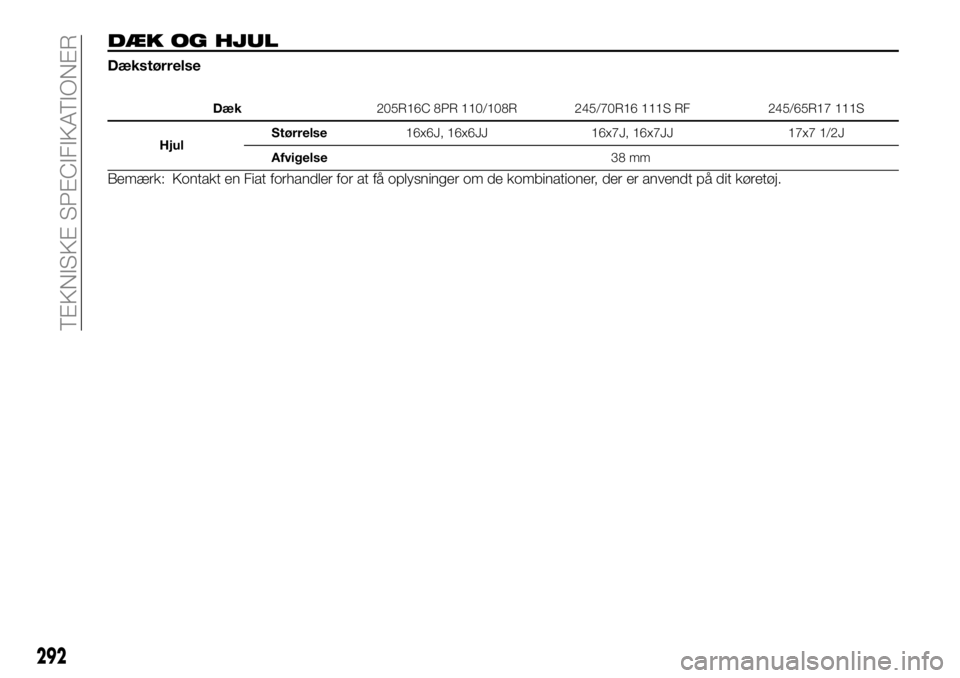

DÆK OG HJUL
Dækstørrelse
Dæk205R16C 8PR 110/108R 245/70R16 111S RF 245/65R17 111S
HjulStørrelse16x6J, 16x6JJ 16x7J, 16x7JJ 17x7 1/2J
Afvigelse38 mm
Bemærk: Kontakt en Fiat forhandler for at få oplysninger om de kombinationer, der er anvendt på dit køretøj.
292
TEKNISKE SPECIFIKATIONER

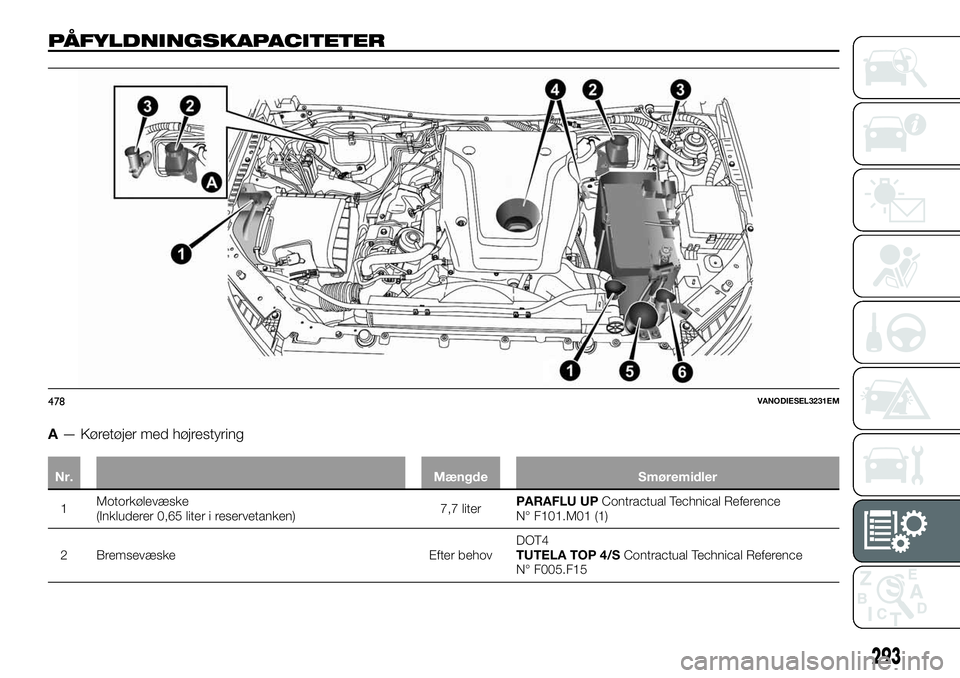

PÅFYLDNINGSKAPACITETER
A— Køretøjer med højrestyring
Nr. Mængde Smøremidler
1Motorkølevæske
(Inkluderer 0,65 liter i reservetanken)7,7 literPARAFLU UPContractual Technical Reference
N° F101.M01 (1)
2 Bremsevæske Efter behovDOT4
TUTELA TOP 4/SContractual Technical Reference
N° F005.F15
478VANODIESEL3231EM
293

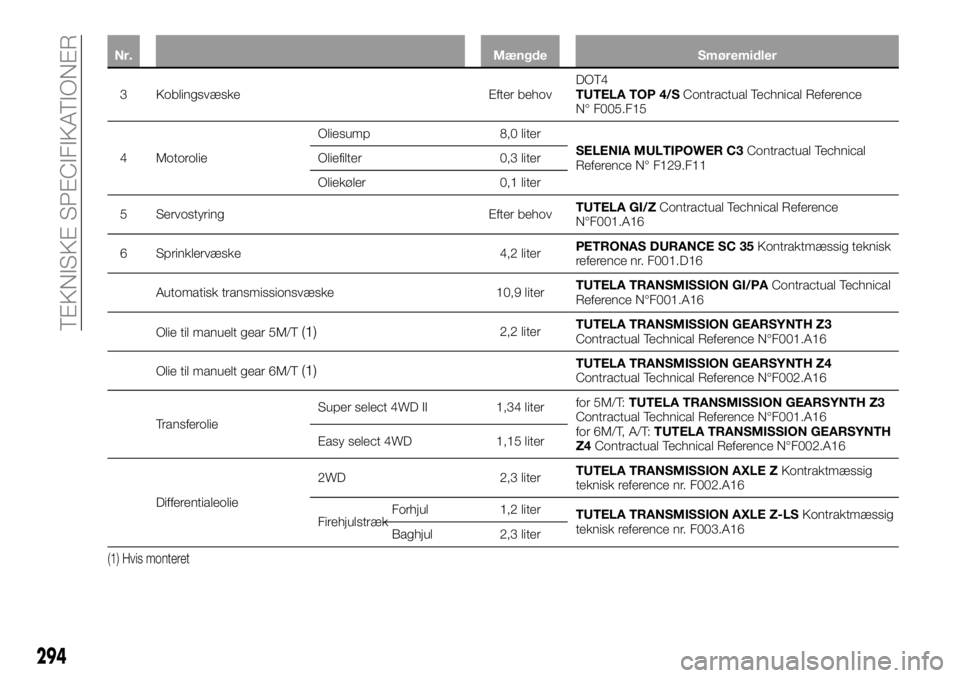

Nr. Mængde Smøremidler
3 Koblingsvæske Efter behovDOT4
TUTELA TOP 4/SContractual Technical Reference
N° F005.F15
4 MotorolieOliesump 8,0 liter
SELENIA MULTIPOWER C3Contractual Technical
Reference N° F129.F11 Oliefilter 0,3 liter
Oliekøler 0,1 liter
5 Servostyring Efter behovTUTELA GI/ZContractual Technical Reference
N°F001.A16
6 Sprinklervæske 4,2 literPETRONAS DURANCE SC 35Kontraktmæssig teknisk
reference nr. F001.D16
Automatisk transmissionsvæske 10,9 literTUTELA TRANSMISSION GI/PAContractual Technical
Reference N°F001.A16
Olie til manuelt gear 5M/T
(1)2,2 literTUTELA TRANSMISSION GEARSYNTH Z3
Contractual Technical Reference N°F001.A16
Olie til manuelt gear 6M/T
(1)TUTELA TRANSMISSION GEARSYNTH Z4
Contractual Technical Reference N°F002.A16
TransferolieSuper select 4WD II 1,34 literfor 5M/T:TUTELA TRANSMISSION GEARSYNTH Z3
Contractual Technical Reference N°F001.A16
for 6M/T, A/T:TUTELA TRANSMISSION GEARSYNTH
Z4Contractual Technical Reference N°F002.A16 Easy select 4WD 1,15 liter
Differentialeolie2WD 2,3 literTUTELA TRANSMISSION AXLE ZKontraktmæssig
teknisk reference nr. F002.A16
FirehjulstrækForhjul 1,2 liter
TUTELA TRANSMISSION AXLE Z-LSKontraktmæssig
teknisk reference nr. F003.A16
Baghjul 2,3 liter
(1) Hvis monteret
294
TEKNISKE SPECIFIKATIONER

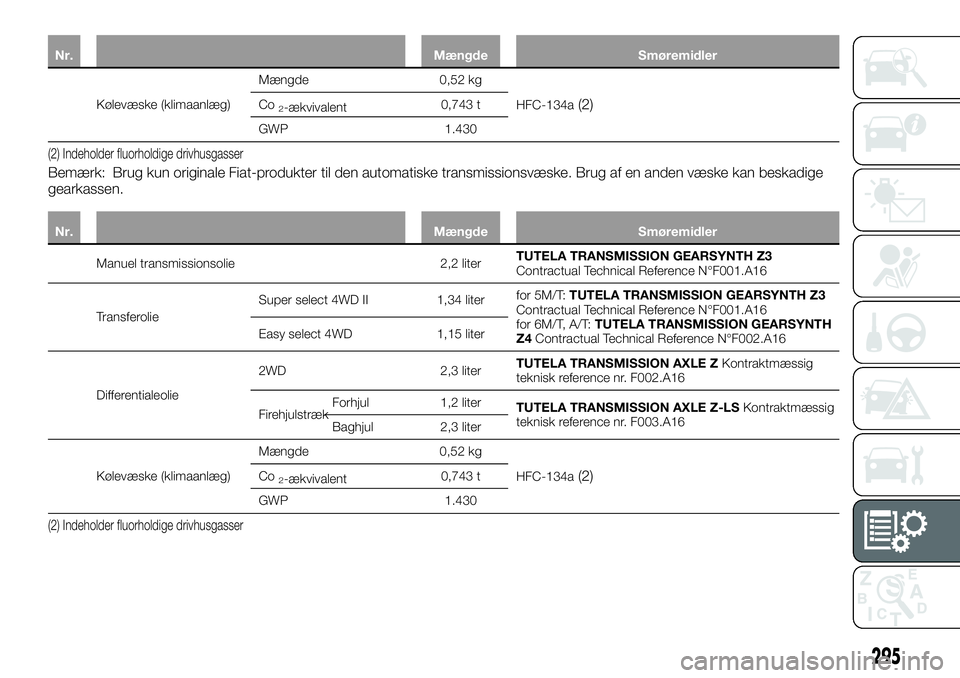

Nr. Mængde Smøremidler
Kølevæske (klimaanlæg)Mængde 0,52 kg
HFC-134a(2)Co2-ækvivalent0,743 t
GWP 1.430
(2) Indeholder fluorholdige drivhusgasser
Bemærk: Brug kun originale Fiat-produkter til den automatiske transmissionsvæske. Brug af en anden væske kan beskadige
gearkassen.
Nr. Mængde Smøremidler
Manuel transmissionsolie 2,2 literTUTELA TRANSMISSION GEARSYNTH Z3
Contractual Technical Reference N°F001.A16
TransferolieSuper select 4WD II 1,34 literfor 5M/T:TUTELA TRANSMISSION GEARSYNTH Z3
Contractual Technical Reference N°F001.A16
for 6M/T, A/T:TUTELA TRANSMISSION GEARSYNTH
Z4Contractual Technical Reference N°F002.A16 Easy select 4WD 1,15 liter
Differentialeolie2WD 2,3 literTUTELA TRANSMISSION AXLE ZKontraktmæssig
teknisk reference nr. F002.A16
FirehjulstrækForhjul 1,2 liter
TUTELA TRANSMISSION AXLE Z-LSKontraktmæssig
teknisk reference nr. F003.A16
Baghjul 2,3 liter
Kølevæske (klimaanlæg)Mængde 0,52 kg
HFC-134a
(2)Co2-ækvivalent0,743 t
GWP 1.430
(2) Indeholder fluorholdige drivhusgasser
295

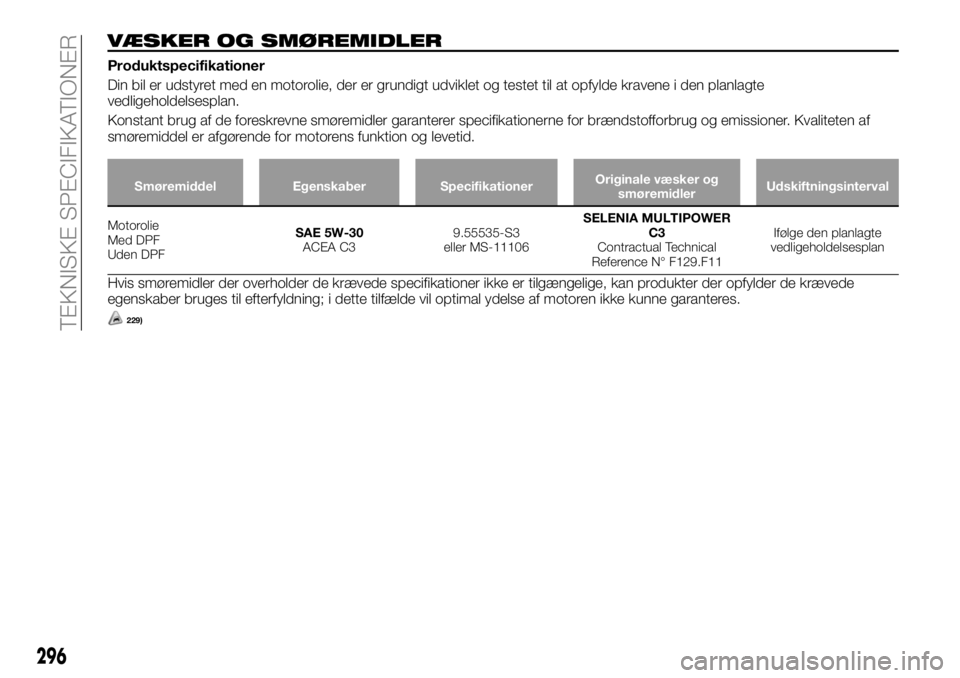

VÆSKER OG SMØREMIDLER
Produktspecifikationer
Din bil er udstyret med en motorolie, der er grundigt udviklet og testet til at opfylde kravene i den planlagte
vedligeholdelsesplan.
Konstant brug af de foreskrevne smøremidler garanterer specifikationerne for brændstofforbrug og emissioner. Kvaliteten af
smøremiddel er afgørende for motorens funktion og levetid.
Smøremiddel Egenskaber SpecifikationerOriginale væsker og
smøremidlerUdskiftningsinterval
Motorolie
Med DPF
Uden DPFSAE 5W-30
ACEA C39.55535-S3
eller MS-11106SELENIA MULTIPOWER
C3
Contractual Technical
Reference N° F129.F11Ifølge den planlagte
vedligeholdelsesplan
Hvis smøremidler der overholder de krævede specifikationer ikke er tilgængelige, kan produkter der opfylder de krævede
egenskaber bruges til efterfyldning; i dette tilfælde vil optimal ydelse af motoren ikke kunne garanteres.
229)
296
TEKNISKE SPECIFIKATIONER

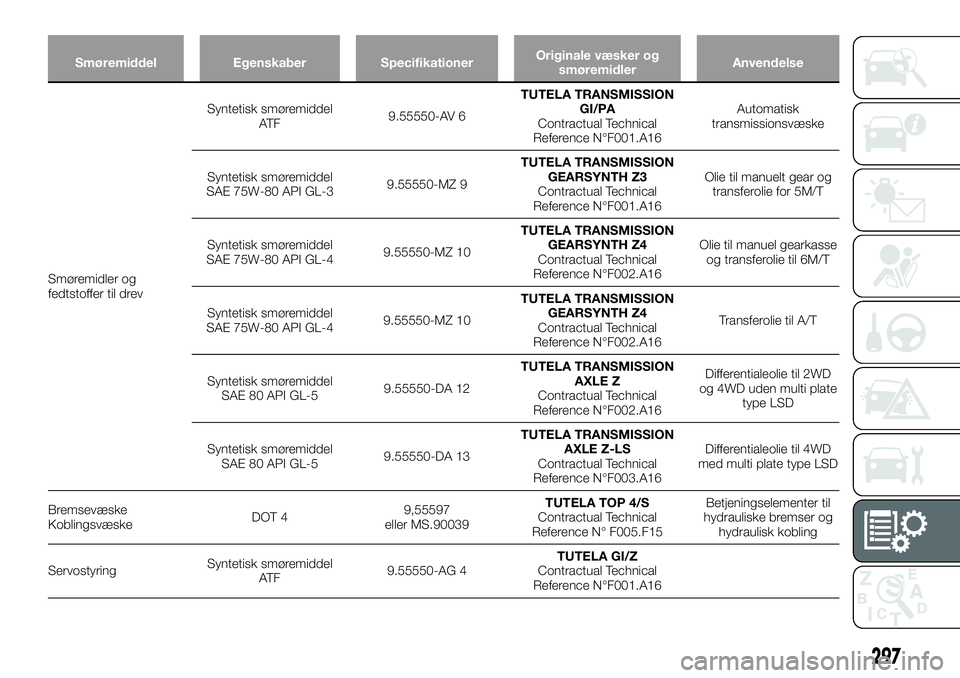

Smøremiddel Egenskaber SpecifikationerOriginale væsker og
smøremidlerAnvendelse
Smøremidler og
fedtstoffer til drevSyntetisk smøremiddel
AT F9.55550-AV 6TUTELA TRANSMISSION
GI/PA
Contractual Technical
Reference N°F001.A16Automatisk
transmissionsvæske
Syntetisk smøremiddel
SAE 75W-80 API GL-39.55550-MZ 9TUTELA TRANSMISSION
GEARSYNTH Z3
Contractual Technical
Reference N°F001.A16Olie til manuelt gear og
transferolie for 5M/T
Syntetisk smøremiddel
SAE 75W-80 API GL-49.55550-MZ 10TUTELA TRANSMISSION
GEARSYNTH Z4
Contractual Technical
Reference N°F002.A16Olie til manuel gearkasse
og transferolie til 6M/T
Syntetisk smøremiddel
SAE 75W-80 API GL-49.55550-MZ 10TUTELA TRANSMISSION
GEARSYNTH Z4
Contractual Technical
Reference N°F002.A16Transferolie til A/T
Syntetisk smøremiddel
SAE 80 API GL-59.55550-DA 12TUTELA TRANSMISSION
AXLE Z
Contractual Technical
Reference N°F002.A16Differentialeolie til 2WD
og 4WD uden multi plate
type LSD
Syntetisk smøremiddel
SAE 80 API GL-59.55550-DA 13TUTELA TRANSMISSION
AXLE Z-LS
Contractual Technical
Reference N°F003.A16Differentialeolie til 4WD
med multi plate type LSD
Bremsevæske
KoblingsvæskeDOT 49,55597
eller MS.90039TUTELA TOP 4/S
Contractual Technical
Reference N° F005.F15Betjeningselementer til
hydrauliske bremser og
hydraulisk kobling
ServostyringSyntetisk smøremiddel
AT F9.55550-AG 4TUTELA GI/Z
Contractual Technical
Reference N°F001.A16
297

Smøremiddel Egenskaber SpecifikationerOriginale væsker og
smøremidlerAnvendelse
Beskyttelsesmiddel til
kølereCUNA NC 956-16
ASTM D 33069,55523
eller MS.90032PARAFLU UP
Kontraktmæssig teknisk
reference nr. F101.M01
(1)Motorkølevæske
SprinklervæskeBlanding af alkohol og
stoffer. OverstigerCUNA
NC 956-11
specifikationer.9,55522
eller MS-90043PETRONAS DURANCE SC
35
Contractual Technical
Reference N° F001.D16De skal anvendes
fortyndet eller ufortyndet i
sprinkler-/viskersystemer
(1) Det anvendte produkt til påfyldning og PARAFLU UP kan blandes helt, også selvom farverne kan være forskellige. PARAFLU UP kan anvendes til at fylde
mængder på op til 1 liter. Ud over denne mængde anbefales det at skifte kølemidlet helt i de givne procentdele.
VIGTIGT
229)Brugen af produkter med specifikationer, som afviger fra de ovenfor nævnte, kan påføre motoren skade, som ikke dækkes af garantien.
298
