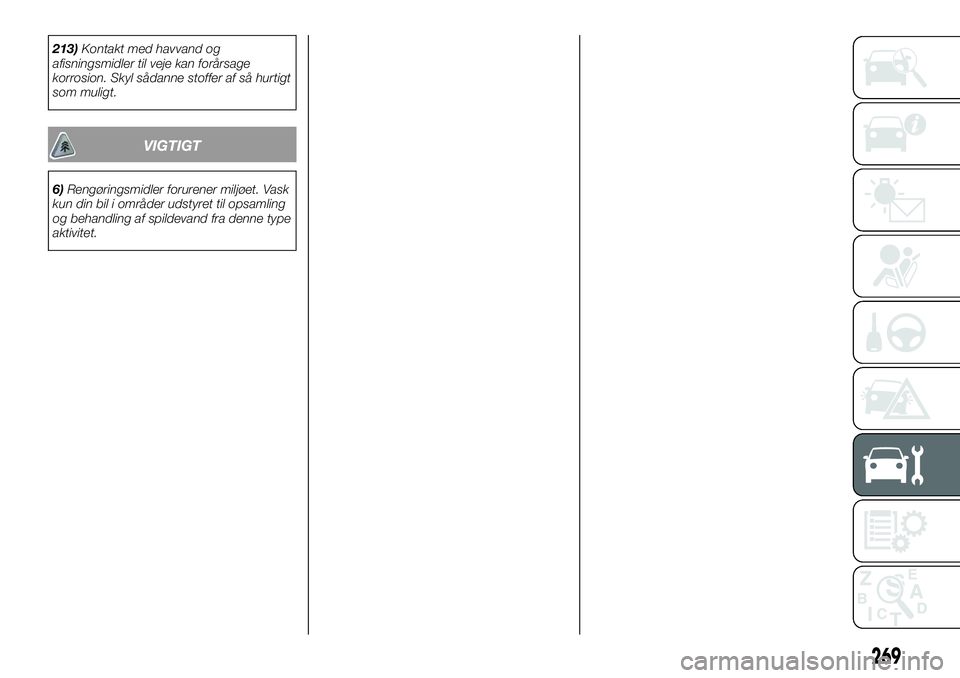

213)Kontakt med havvand og
afisningsmidler til veje kan forårsage
korrosion. Skyl sådanne stoffer af så hurtigt
som muligt.
VIGTIGT
6)Rengøringsmidler forurener miljøet. Vask
kun din bil i områder udstyret til opsamling
og behandling af spildevand fra denne type
aktivitet.
269

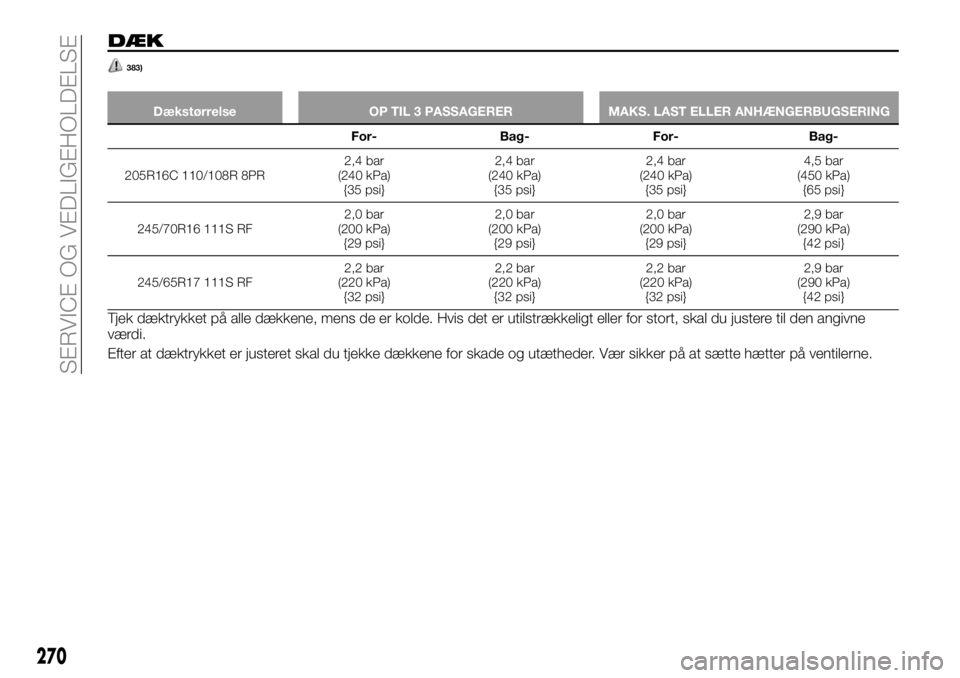

DÆK
383)
Dækstørrelse OP TIL 3 PASSAGERER MAKS. LAST ELLER ANHÆNGERBUGSERING
For- Bag- For- Bag-
205R16C 110/108R 8PR2,4 bar
(240 kPa)
{35 psi}2,4 bar
(240 kPa)
{35 psi}2,4 bar
(240 kPa)
{35 psi}4,5 bar
(450 kPa)
{65 psi}
245/70R16 111S RF2,0 bar
(200 kPa)
{29 psi}2,0 bar
(200 kPa)
{29 psi}2,0 bar
(200 kPa)
{29 psi}2,9 bar
(290 kPa)
{42 psi}
245/65R17 111S RF2,2 bar
(220 kPa)
{32 psi}2,2 bar
(220 kPa)
{32 psi}2,2 bar
(220 kPa)
{32 psi}2,9 bar
(290 kPa)
{42 psi}
Tjek dæktrykket på alle dækkene, mens de er kolde. Hvis det er utilstrækkeligt eller for stort, skal du justere til den angivne
værdi.
Efter at dæktrykket er justeret skal du tjekke dækkene for skade og utætheder. Vær sikker på at sætte hætter på ventilerne.
270
SERVICE OG VEDLIGEHOLDELSE

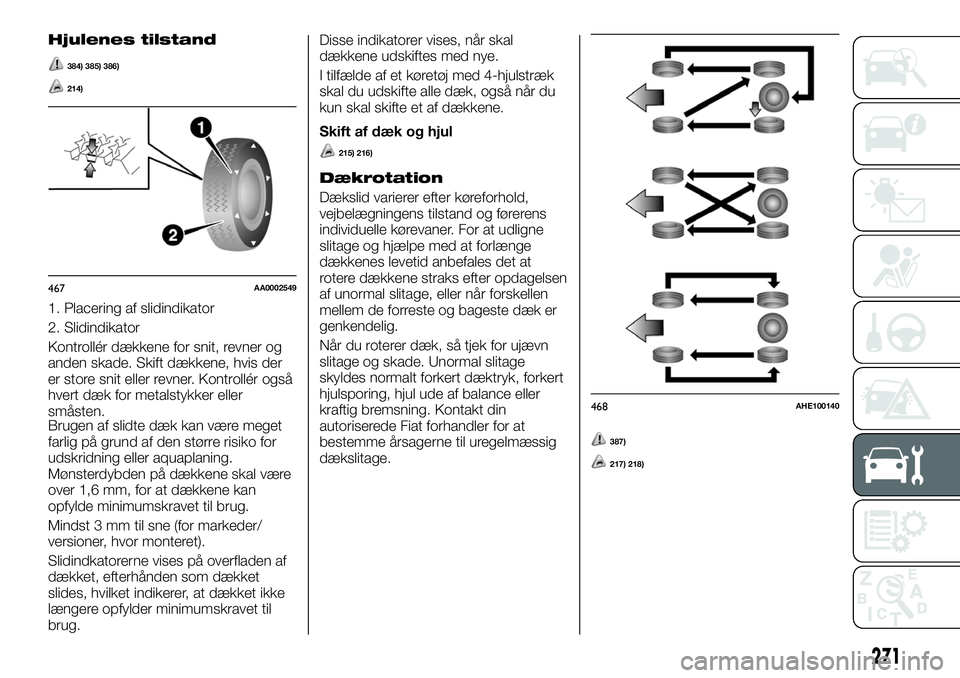

Hjulenes tilstand
384) 385) 386)
214)
1. Placering af slidindikator
2. Slidindikator
Kontrollér dækkene for snit, revner og
anden skade. Skift dækkene, hvis der
er store snit eller revner. Kontrollér også
hvert dæk for metalstykker eller
småsten.
Brugen af slidte dæk kan være meget
farlig på grund af den større risiko for
udskridning eller aquaplaning.
Mønsterdybden på dækkene skal være
over 1,6 mm, for at dækkene kan
opfylde minimumskravet til brug.
Mindst 3 mm til sne (for markeder/
versioner, hvor monteret).
Slidindkatorerne vises på overfladen af
dækket, efterhånden som dækket
slides, hvilket indikerer, at dækket ikke
længere opfylder minimumskravet til
brug.Disse indikatorer vises, når skal
dækkene udskiftes med nye.
I tilfælde af et køretøj med 4-hjulstræk
skal du udskifte alle dæk, også når du
kun skal skifte et af dækkene.
Skift af dæk og hjul
215) 216)
Dækrotation
Dækslid varierer efter køreforhold,
vejbelægningens tilstand og førerens
individuelle kørevaner. For at udligne
slitage og hjælpe med at forlænge
dækkenes levetid anbefales det at
rotere dækkene straks efter opdagelsen
af unormal slitage, eller når forskellen
mellem de forreste og bageste dæk er
genkendelig.
Når du roterer dæk, så tjek for ujævn
slitage og skade. Unormal slitage
skyldes normalt forkert dæktryk, forkert
hjulsporing, hjul ude af balance eller
kraftig bremsning. Kontakt din
autoriserede Fiat forhandler for at
bestemme årsagerne til uregelmæssig
dækslitage.
387)
217) 218)
467AA0002549
468AHE100140
271

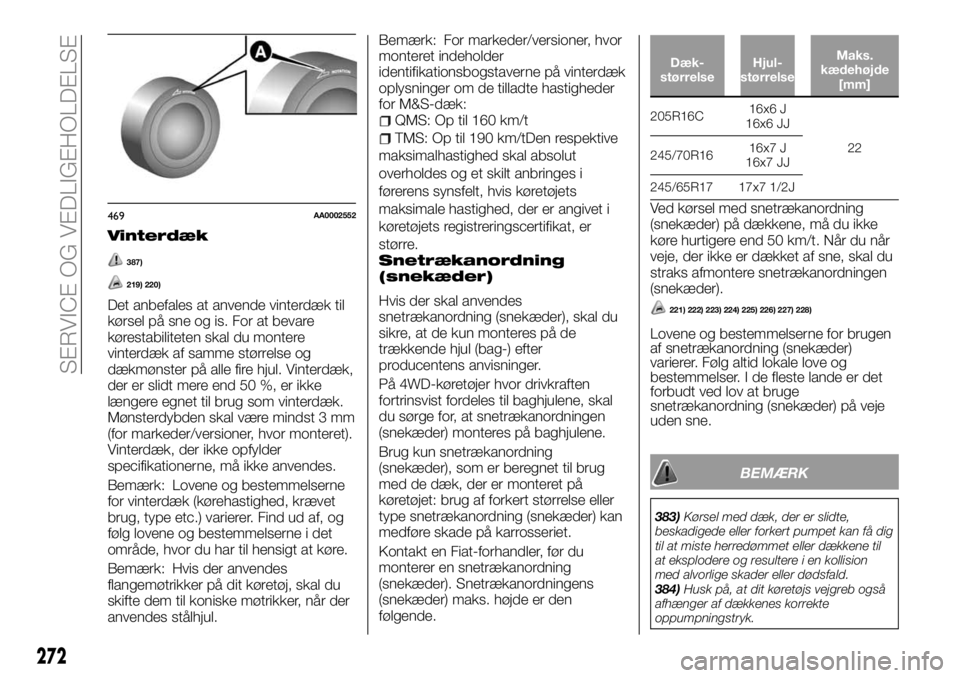

Vinterdæk
387)
219) 220)
Det anbefales at anvende vinterdæk til
kørsel på sne og is. For at bevare
kørestabiliteten skal du montere
vinterdæk af samme størrelse og
dækmønster på alle fire hjul. Vinterdæk,
der er slidt mere end 50 %, er ikke
længere egnet til brug som vinterdæk.
Mønsterdybden skal være mindst 3 mm
(for markeder/versioner, hvor monteret).
Vinterdæk, der ikke opfylder
specifikationerne, må ikke anvendes.
Bemærk: Lovene og bestemmelserne
for vinterdæk (kørehastighed, krævet
brug, type etc.) varierer. Find ud af, og
følg lovene og bestemmelserne i det
område, hvor du har til hensigt at køre.
Bemærk: Hvis der anvendes
flangemøtrikker på dit køretøj, skal du
skifte dem til koniske møtrikker, når der
anvendes stålhjul.Bemærk: For markeder/versioner, hvor
monteret indeholder
identifikationsbogstaverne på vinterdæk
oplysninger om de tilladte hastigheder
for M&S-dæk:
QMS: Op til 160 km/t
TMS: Op til 190 km/tDen respektive
maksimalhastighed skal absolut
overholdes og et skilt anbringes i
førerens synsfelt, hvis køretøjets
maksimale hastighed, der er angivet i
køretøjets registreringscertifikat, er
større.
Snetrækanordning
(snekæder)
Hvis der skal anvendes
snetrækanordning (snekæder), skal du
sikre, at de kun monteres på de
trækkende hjul (bag-) efter
producentens anvisninger.
På 4WD-køretøjer hvor drivkraften
fortrinsvist fordeles til baghjulene, skal
du sørge for, at snetrækanordningen
(snekæder) monteres på baghjulene.
Brug kun snetrækanordning
(snekæder), som er beregnet til brug
med de dæk, der er monteret på
køretøjet: brug af forkert størrelse eller
type snetrækanordning (snekæder) kan
medføre skade på karrosseriet.
Kontakt en Fiat-forhandler, før du
monterer en snetrækanordning
(snekæder). Snetrækanordningens
(snekæder) maks. højde er den
følgende.
Dæk-
størrelseHjul-
størrelseMaks.
kædehøjde
[mm]
205R16C16x6 J
16x6 JJ
22
245/70R1616x7 J
16x7 JJ
245/65R17 17x7 1/2J
Ved kørsel med snetrækanordning
(snekæder) på dækkene, må du ikke
køre hurtigere end 50 km/t. Når du når
veje, der ikke er dækket af sne, skal du
straks afmontere snetrækanordningen
(snekæder).
221) 222) 223) 224) 225) 226) 227) 228)
Lovene og bestemmelserne for brugen
af snetrækanordning (snekæder)
varierer. Følg altid lokale love og
bestemmelser. I de fleste lande er det
forbudt ved lov at bruge
snetrækanordning (snekæder) på veje
uden sne.
BEMÆRK
383)Kørsel med dæk, der er slidte,
beskadigede eller forkert pumpet kan få dig
til at miste herredømmet eller dækkene til
at eksplodere og resultere i en kollision
med alvorlige skader eller dødsfald.
384)Husk på, at dit køretøjs vejgreb også
afhænger af dækkenes korrekte
oppumpningstryk.
469AA0002552
272
SERVICE OG VEDLIGEHOLDELSE

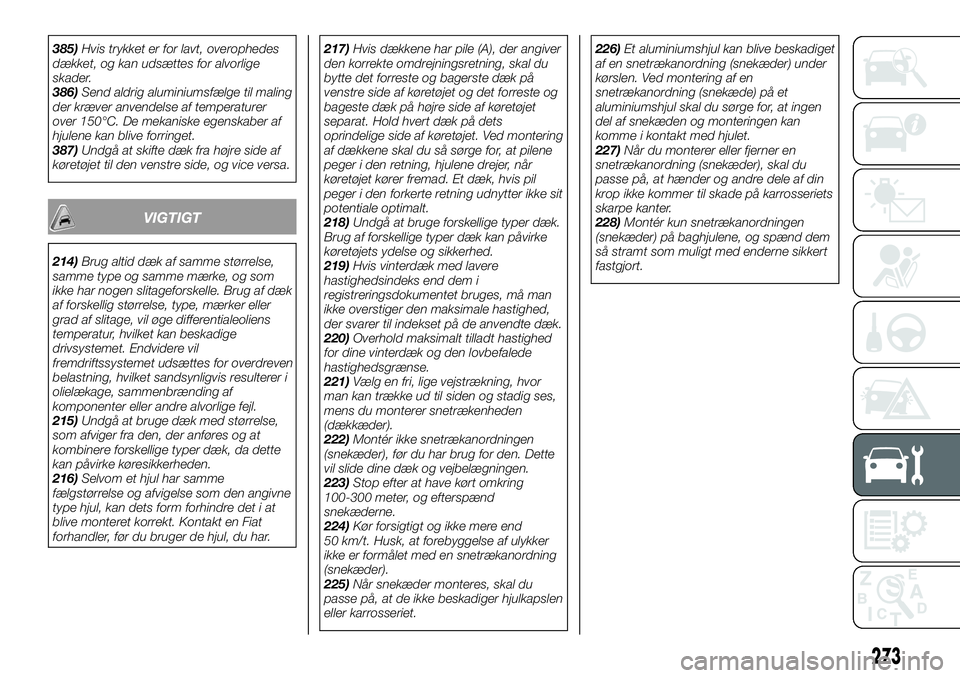

385)Hvis trykket er for lavt, overophedes
dækket, og kan udsættes for alvorlige
skader.
386)Send aldrig aluminiumsfælge til maling
der kræver anvendelse af temperaturer
over 150°C. De mekaniske egenskaber af
hjulene kan blive forringet.
387)Undgå at skifte dæk fra højre side af
køretøjet til den venstre side, og vice versa.
VIGTIGT
214)Brug altid dæk af samme størrelse,
samme type og samme mærke, og som
ikke har nogen slitageforskelle. Brug af dæk
af forskellig størrelse, type, mærker eller
grad af slitage, vil øge differentialeoliens
temperatur, hvilket kan beskadige
drivsystemet. Endvidere vil
fremdriftssystemet udsættes for overdreven
belastning, hvilket sandsynligvis resulterer i
olielækage, sammenbrænding af
komponenter eller andre alvorlige fejl.
215)Undgå at bruge dæk med størrelse,
som afviger fra den, der anføres og at
kombinere forskellige typer dæk, da dette
kan påvirke køresikkerheden.
216)Selvom et hjul har samme
fælgstørrelse og afvigelse som den angivne
type hjul, kan dets form forhindre det i at
blive monteret korrekt. Kontakt en Fiat
forhandler, før du bruger de hjul, du har.217)Hvis dækkene har pile (A), der angiver
den korrekte omdrejningsretning, skal du
bytte det forreste og bagerste dæk på
venstre side af køretøjet og det forreste og
bageste dæk på højre side af køretøjet
separat. Hold hvert dæk på dets
oprindelige side af køretøjet. Ved montering
af dækkene skal du så sørge for, at pilene
peger i den retning, hjulene drejer, når
køretøjet kører fremad. Et dæk, hvis pil
peger i den forkerte retning udnytter ikke sit
potentiale optimalt.
218)Undgå at bruge forskellige typer dæk.
Brug af forskellige typer dæk kan påvirke
køretøjets ydelse og sikkerhed.
219)Hvis vinterdæk med lavere
hastighedsindeks end dem i
registreringsdokumentet bruges, må man
ikke overstiger den maksimale hastighed,
der svarer til indekset på de anvendte dæk.
220)Overhold maksimalt tilladt hastighed
for dine vinterdæk og den lovbefalede
hastighedsgrænse.
221)Vælg en fri, lige vejstrækning, hvor
man kan trække ud til siden og stadig ses,
mens du monterer snetrækenheden
(dækkæder).
222)Montér ikke snetrækanordningen
(snekæder), før du har brug for den. Dette
vil slide dine dæk og vejbelægningen.
223)Stop efter at have kørt omkring
100-300 meter, og efterspænd
snekæderne.
224)Kør forsigtigt og ikke mere end
50 km/t. Husk, at forebyggelse af ulykker
ikke er formålet med en snetrækanordning
(snekæder).
225)Når snekæder monteres, skal du
passe på, at de ikke beskadiger hjulkapslen
eller karrosseriet.226)Et aluminiumshjul kan blive beskadiget
af en snetrækanordning (snekæder) under
kørslen. Ved montering af en
snetrækanordning (snekæde) på et
aluminiumshjul skal du sørge for, at ingen
del af snekæden og monteringen kan
komme i kontakt med hjulet.
227)Når du monterer eller fjerner en
snetrækanordning (snekæder), skal du
passe på, at hænder og andre dele af din
krop ikke kommer til skade på karrosseriets
skarpe kanter.
228)Montér kun snetrækanordningen
(snekæder) på baghjulene, og spænd dem
så stramt som muligt med enderne sikkert
fastgjort.
273

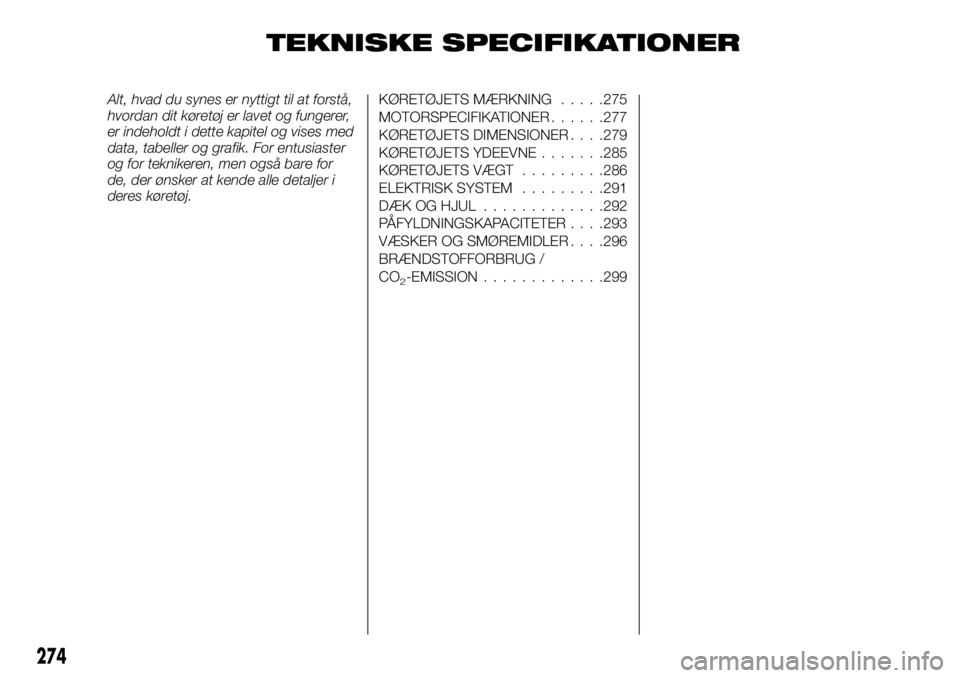

TEKNISKE SPECIFIKATIONER
Alt, hvad du synes er nyttigt til at forstå,
hvordan dit køretøj er lavet og fungerer,
er indeholdt i dette kapitel og vises med
data, tabeller og grafik. For entusiaster
og for teknikeren, men også bare for
de, der ønsker at kende alle detaljer i
deres køretøj.KØRETØJETS MÆRKNING.....275
MOTORSPECIFIKATIONER......277
KØRETØJETS DIMENSIONER. . . .279
KØRETØJETS YDEEVNE.......285
KØRETØJETS VÆGT.........286
ELEKTRISK SYSTEM.........291
DÆK OG HJUL.............292
PÅFYLDNINGSKAPACITETER. . . .293
VÆSKER OG SMØREMIDLER. . . .296
BRÆNDSTOFFORBRUG /
CO
2-EMISSION.............299
274

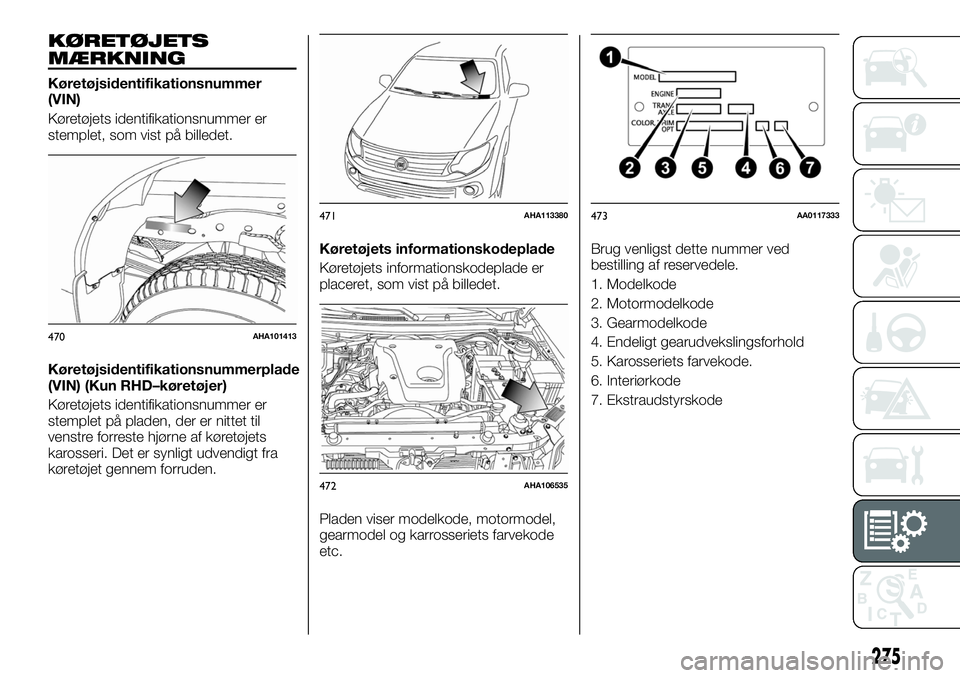

KØRETØJETS
MÆRKNING
Køretøjsidentifikationsnummer
(VIN)
Køretøjets identifikationsnummer er
stemplet, som vist på billedet.
Køretøjsidentifikationsnummerplade
(VIN) (Kun RHD–køretøjer)
Køretøjets identifikationsnummer er
stemplet på pladen, der er nittet til
venstre forreste hjørne af køretøjets
karosseri. Det er synligt udvendigt fra
køretøjet gennem forruden.Køretøjets informationskodeplade
Køretøjets informationskodeplade er
placeret, som vist på billedet.
Pladen viser modelkode, motormodel,
gearmodel og karrosseriets farvekode
etc.Brug venligst dette nummer ved
bestilling af reservedele.
1. Modelkode
2. Motormodelkode
3. Gearmodelkode
4. Endeligt gearudvekslingsforhold
5. Karosseriets farvekode.
6. Interiørkode
7. Ekstraudstyrskode
470AHA101413
471AHA113380
472AHA106535
473AA0117333
275

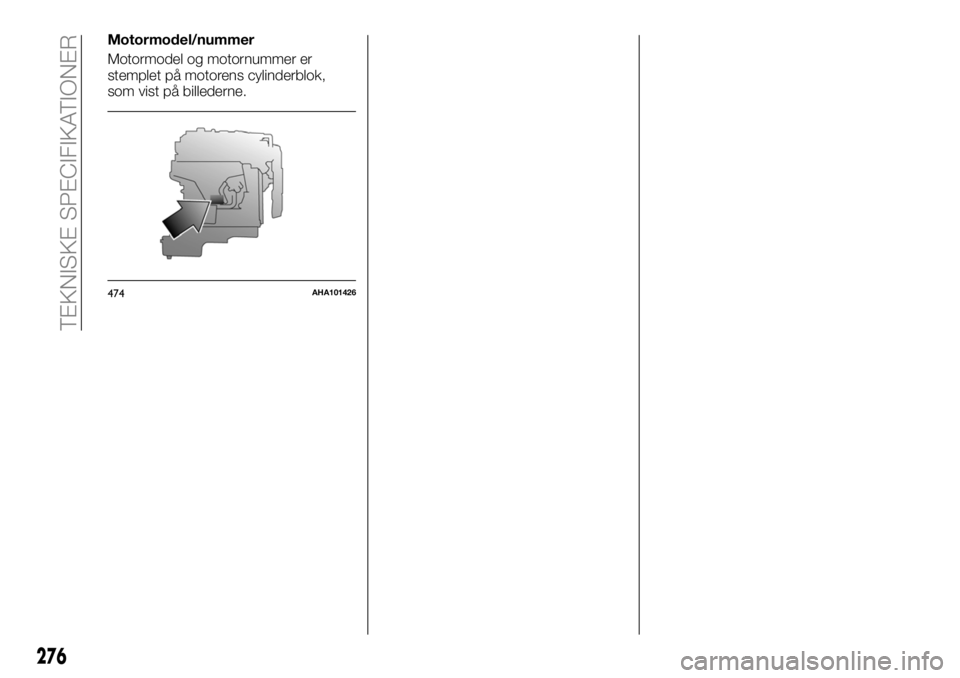

Motormodel/nummer
Motormodel og motornummer er
stemplet på motorens cylinderblok,
som vist på billederne.
474AHA101426
276
TEKNISKE SPECIFIKATIONER

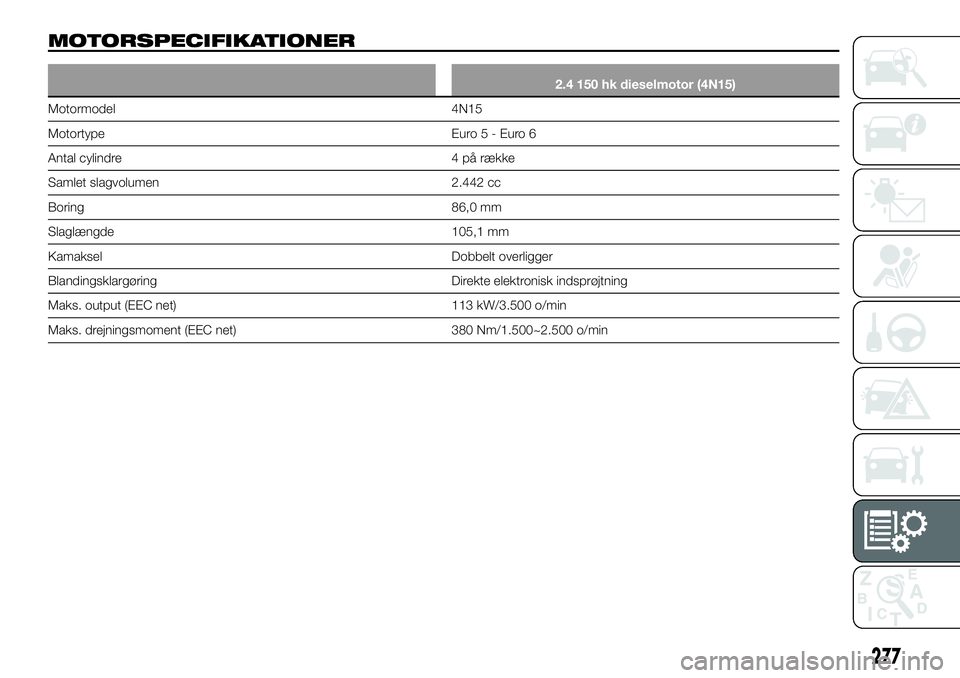

MOTORSPECIFIKATIONER
2.4 150 hk dieselmotor (4N15)
Motormodel 4N15
Motortype Euro5-Euro6
Antal cylindre 4 på række
Samlet slagvolumen 2.442 cc
Boring 86,0 mm
Slaglængde 105,1 mm
Kamaksel Dobbelt overligger
Blandingsklargøring Direkte elektronisk indsprøjtning
Maks. output (EEC net) 113 kW/3.500 o/min
Maks. drejningsmoment (EEC net) 380 Nm/1.500~2.500 o/min
277

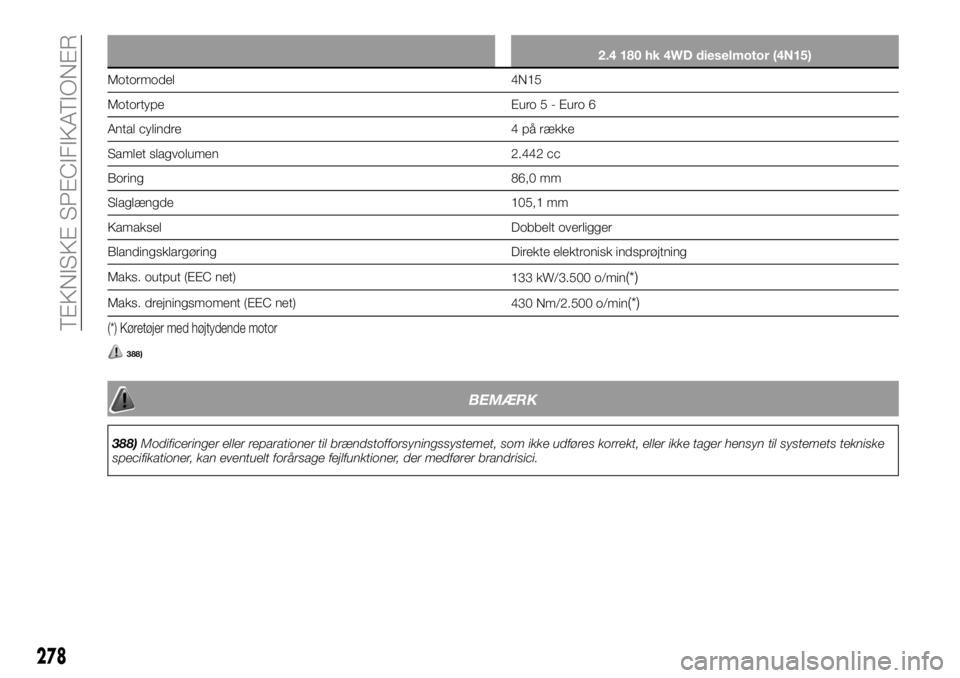

2.4 180 hk 4WD dieselmotor (4N15)
Motormodel 4N15
Motortype Euro5-Euro6
Antal cylindre 4 på række
Samlet slagvolumen 2.442 cc
Boring 86,0 mm
Slaglængde 105,1 mm
Kamaksel Dobbelt overligger
Blandingsklargøring Direkte elektronisk indsprøjtning
Maks. output (EEC net)
133 kW/3.500 o/min
(*)
Maks. drejningsmoment (EEC net)
430 Nm/2.500 o/min(*)
(*) Køretøjer med højtydende motor
388)
BEMÆRK
388)Modificeringer eller reparationer til brændstofforsyningssystemet, som ikke udføres korrekt, eller ikke tager hensyn til systemets tekniske
specifikationer, kan eventuelt forårsage fejlfunktioner, der medfører brandrisici.
278
TEKNISKE SPECIFIKATIONER
