FIAT FULLBACK 2017 Instructieboek (in Dutch)

Dieselmotor 2.4 (4N15) 4WD
Handgeschakelde versnellingsbak
Linkse besturing Rechtse besturing
Voertuigen zonder breed
spatbordVoertuigen met breed
spatbord
Onbeladen massaZonder optionele
onderdelen1.870 kg
1.840 kg
(*2)1.875 kg
1.855 kg(*2)1.860 kg
1.855 kg(*1)
Met volledige uitrusting1.960 kg
1.915 kg(*2)
1.955 kg
1.950 kg(*1)1.950 kg(*2)
1.950 kg
1.960 kg(*1)
Maximum toelaatbare massa2.900 kg
2.850 kg(*2)2.905 kg
2.850 kg(*2)2.905 kg
2.900 kg(*1)
Maximum asgewichtVoor 1.260 kg
Achter 1.840 kg
Maximaal toelaatbaar
trekgewichtMet rem 3.100 kg
Zonder rem 750 kg
Maximaal toelaatbare kogeldruk 125 kg
Maximaal toelaatbaar combinatiegewicht5.950 kg
5.900 kg
(*2)5.950 kg
Maximaal toelaatbaar gewicht koppelsysteem 34 kg
Zitplaatsen 5 personen
(*2) Versies voor specifieke markten
(*1) Voertuigen met Start&Stop
OPMERKING: Specificaties van het gewicht van aanhangwagens zijn voor bepaalde markten niet beschikbaar, de juiste
maximale cijfers zijn terug te vinden in het inschrijvingsboekje van het voertuig.
OPMERKING: Aanhangerspecificaties duiden de aanbevelingen van de fabrikant aan.
OPMERKING: Respecteer bij het laden van bagage en/of het trekken van een aanhangwagen bovenstaande maximale cijfers.
309

Dieselmotor 2.4 (4N15) 4WD
Automatische versnellingsbak
Linkse besturing Rechtse besturing
Voertuigen zonder breed
spatbordVoertuigen met breed
spatbord
Onbeladen massaZonder optionele
onderdelen1.870 kg1.875 kg
1.855 kg
(*2)1.860 kg
Met volledige uitrusting 1.960 kg1.955 kg
1.955 kg
(*2)1.950 kg
Maximum toelaatbare massa 2.900 kg2.910 kg
2.850 kg
(*2)2.910 kg
Maximum asgewichtVoor 1.260 kg
Achter 1.840 kg
Maximaal toelaatbaar
trekgewichtMet rem 3.100 kg
Zonder rem 750 kg
Maximaal toelaatbare kogeldruk 125 kg
Maximaal toelaatbaar combinatiegewicht 5.950 kg5.950 kg
5.900 kg
(*2)5.950 kg
Maximaal toelaatbaar gewicht koppelsysteem 34 kg
Zitplaatsen 5 personen
(*2) Versies voor specifieke markten
OPMERKING: Aanhangerspecificaties duiden de aanbevelingen van de fabrikant aan.
OPMERKING: Respecteer bij het laden van bagage en/of het trekken van een aanhangwagen bovenstaande maximale cijfers.
OPMERKING: Specificaties van het gewicht van aanhangwagens zijn voor bepaalde markten niet beschikbaar, de juiste
maximale cijfers zijn terug te vinden in het inschrijvingsboekje van het voertuig.
310
TECHNISCHE GEGEVENS

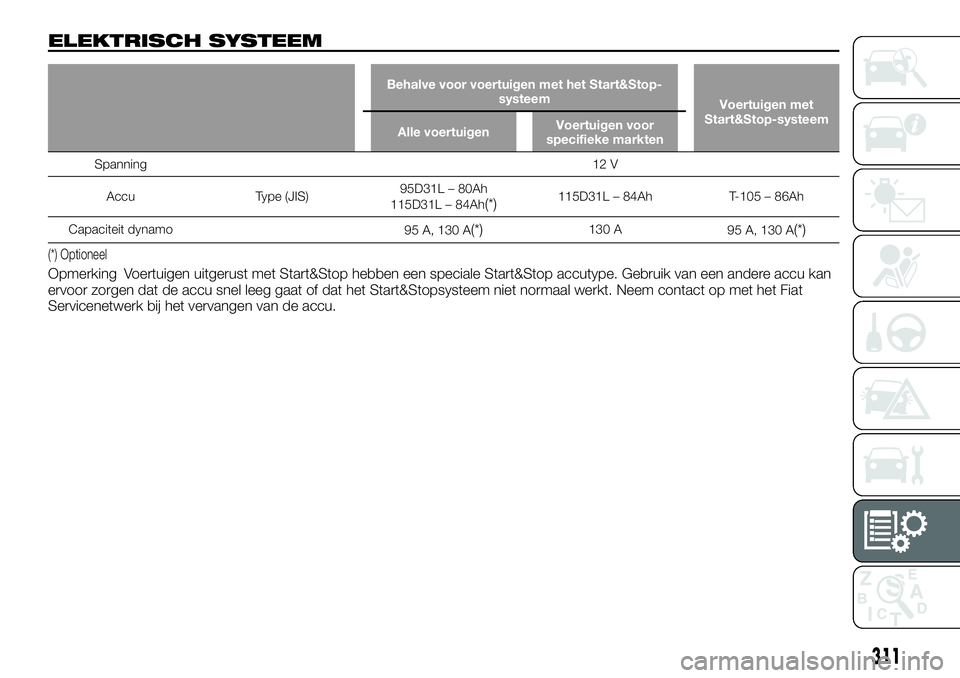

ELEKTRISCH SYSTEEM
Behalve voor voertuigen met het Start&Stop-
systeem
Voertuigen met
Start&Stop-systeem
Alle voertuigenVoertuigen voor
specifieke markten
Spanning12 V
Accu Type (JIS)95D31L – 80Ah
115D31L – 84Ah
(*)115D31L – 84Ah T-105 – 86Ah
Capaciteit dynamo
95 A, 130 A
(*)130 A
95 A, 130 A(*)
(*) Optioneel
Opmerking Voertuigen uitgerust met Start&Stop hebben een speciale Start&Stop accutype. Gebruik van een andere accu kan
ervoor zorgen dat de accu snel leeg gaat of dat het Start&Stopsysteem niet normaal werkt. Neem contact op met het Fiat
Servicenetwerk bij het vervangen van de accu.
311

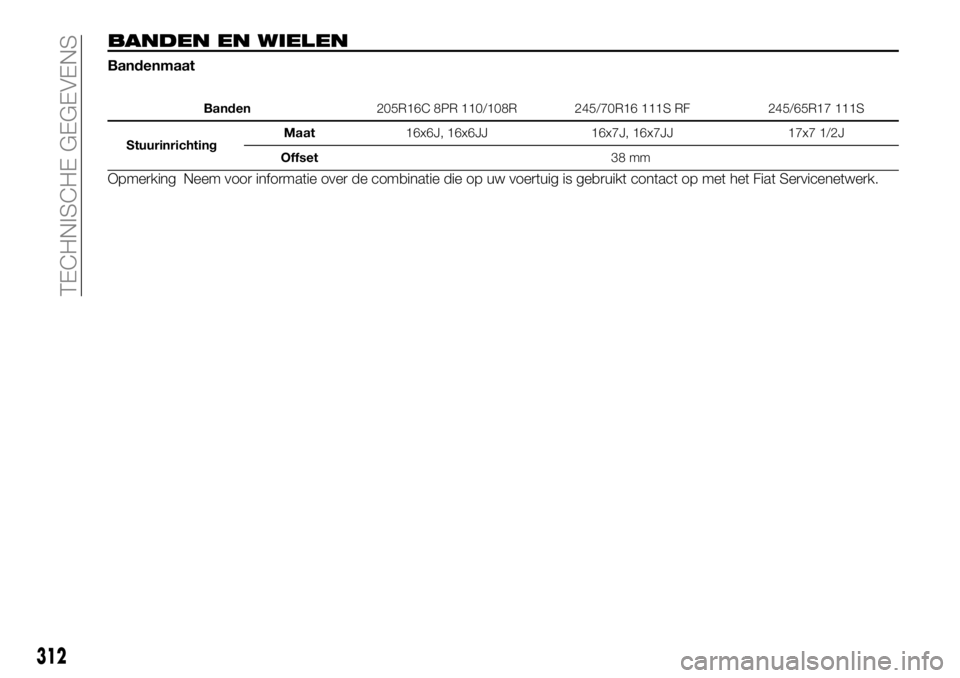

BANDEN EN WIELEN
Bandenmaat
Banden205R16C 8PR 110/108R 245/70R16 111S RF 245/65R17 111S
StuurinrichtingMaat16x6J, 16x6JJ 16x7J, 16x7JJ 17x7 1/2J
Offset38 mm
Opmerking Neem voor informatie over de combinatie die op uw voertuig is gebruikt contact op met het Fiat Servicenetwerk.
312
TECHNISCHE GEGEVENS

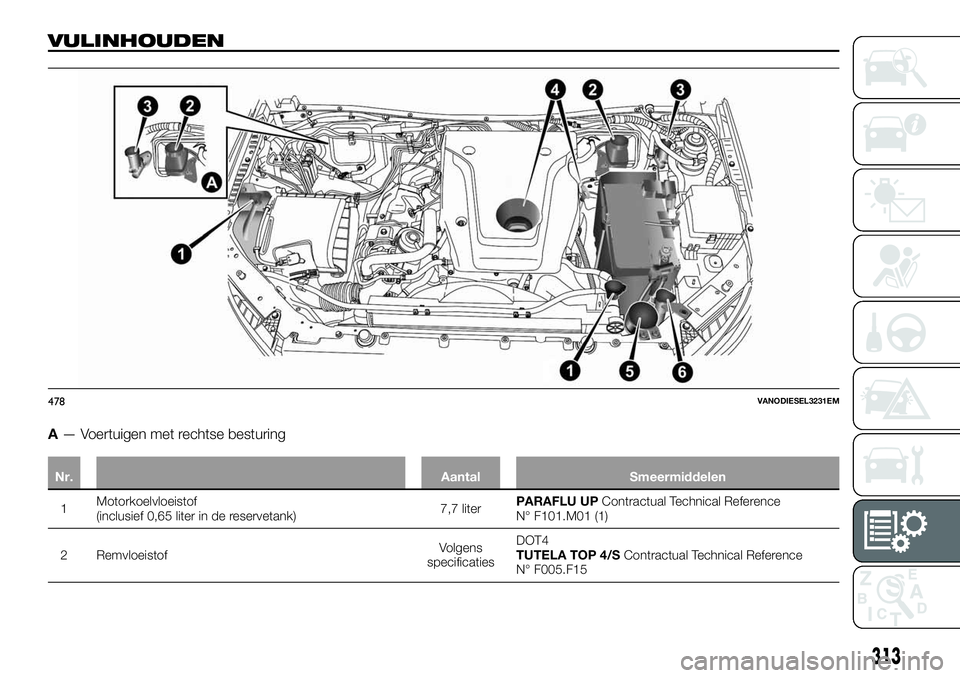

VULINHOUDEN
A— Voertuigen met rechtse besturing
Nr. Aantal Smeermiddelen
1Motorkoelvloeistof
(inclusief 0,65 liter in de reservetank)7,7 literPARAFLU UPContractual Technical Reference
N° F101.M01 (1)
2 RemvloeistofVolgens
specificatiesDOT4
TUTELA TOP 4/SContractual Technical Reference
N° F005.F15
478VANODIESEL3231EM
313

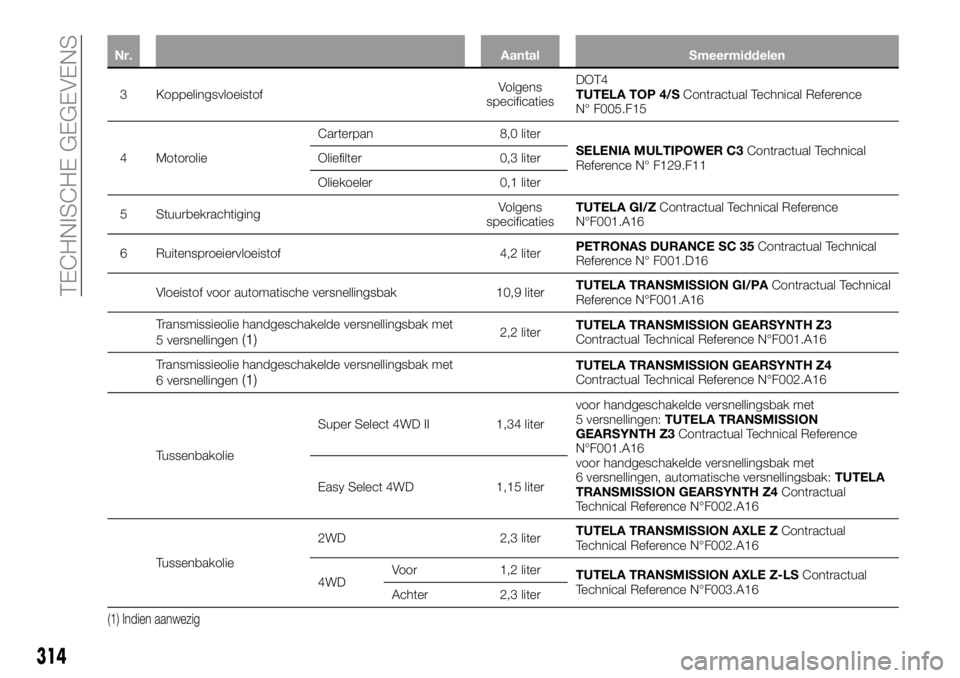

Nr. Aantal Smeermiddelen
3 KoppelingsvloeistofVolgens
specificatiesDOT4
TUTELA TOP 4/SContractual Technical Reference
N° F005.F15
4 MotorolieCarterpan 8,0 liter
SELENIA MULTIPOWER C3Contractual Technical
Reference N° F129.F11 Oliefilter 0,3 liter
Oliekoeler 0,1 liter
5 StuurbekrachtigingVolgens
specificatiesTUTELA GI/ZContractual Technical Reference
N°F001.A16
6 Ruitensproeiervloeistof 4,2 literPETRONAS DURANCE SC 35Contractual Technical
Reference N° F001.D16
Vloeistof voor automatische versnellingsbak 10,9 literTUTELA TRANSMISSION GI/PAContractual Technical
Reference N°F001.A16
Transmissieolie handgeschakelde versnellingsbak met
5 versnellingen
(1)2,2 literTUTELA TRANSMISSION GEARSYNTH Z3
Contractual Technical Reference N°F001.A16
Transmissieolie handgeschakelde versnellingsbak met
6 versnellingen
(1)TUTELA TRANSMISSION GEARSYNTH Z4
Contractual Technical Reference N°F002.A16
TussenbakolieSuper Select 4WD II 1,34 litervoor handgeschakelde versnellingsbak met
5 versnellingen:TUTELA TRANSMISSION
GEARSYNTH Z3Contractual Technical Reference
N°F001.A16
voor handgeschakelde versnellingsbak met
6 versnellingen, automatische versnellingsbak:TUTELA
TRANSMISSION GEARSYNTH Z4Contractual
Technical Reference N°F002.A16 Easy Select 4WD 1,15 liter
Tussenbakolie2WD 2,3 literTUTELA TRANSMISSION AXLE ZContractual
Technical Reference N°F002.A16
4WDVoor 1,2 liter
TUTELA TRANSMISSION AXLE Z-LSContractual
Technical Reference N°F003.A16
Achter 2,3 liter
(1) Indien aanwezig
314
TECHNISCHE GEGEVENS

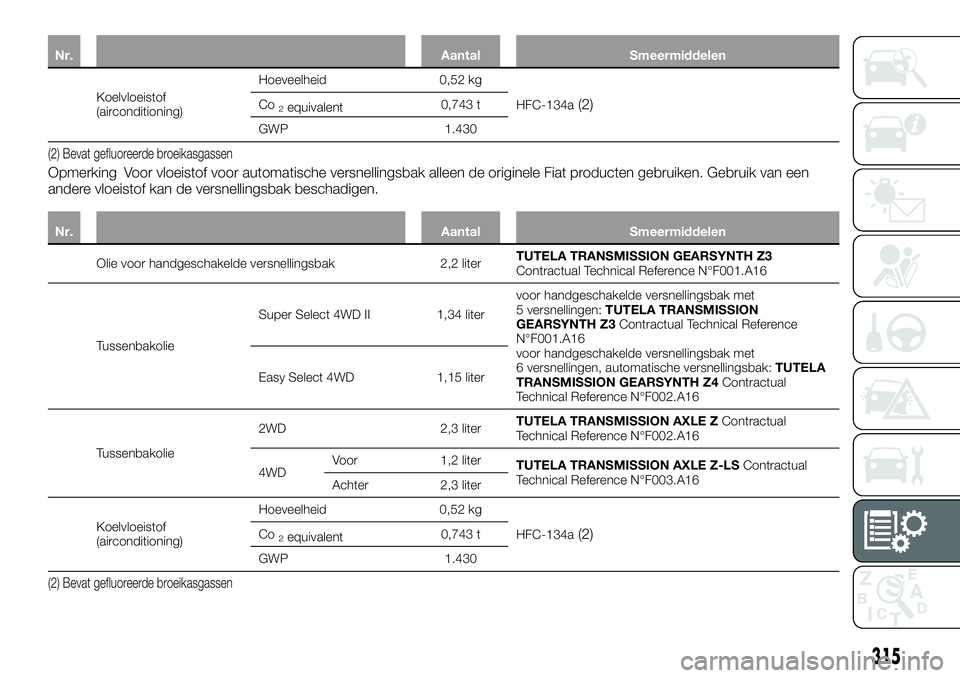

Nr. Aantal Smeermiddelen
Koelvloeistof
(airconditioning)Hoeveelheid 0,52 kg
HFC-134a(2)Co2equivalent0,743 t
GWP 1.430
(2) Bevat gefluoreerde broeikasgassen
Opmerking Voor vloeistof voor automatische versnellingsbak alleen de originele Fiat producten gebruiken. Gebruik van een
andere vloeistof kan de versnellingsbak beschadigen.
Nr. Aantal Smeermiddelen
Olie voor handgeschakelde versnellingsbak 2,2 literTUTELA TRANSMISSION GEARSYNTH Z3
Contractual Technical Reference N°F001.A16
TussenbakolieSuper Select 4WD II 1,34 litervoor handgeschakelde versnellingsbak met
5 versnellingen:TUTELA TRANSMISSION
GEARSYNTH Z3Contractual Technical Reference
N°F001.A16
voor handgeschakelde versnellingsbak met
6 versnellingen, automatische versnellingsbak:TUTELA
TRANSMISSION GEARSYNTH Z4Contractual
Technical Reference N°F002.A16 Easy Select 4WD 1,15 liter
Tussenbakolie2WD 2,3 literTUTELA TRANSMISSION AXLE ZContractual
Technical Reference N°F002.A16
4WDVoor 1,2 liter
TUTELA TRANSMISSION AXLE Z-LSContractual
Technical Reference N°F003.A16
Achter 2,3 liter
Koelvloeistof
(airconditioning)Hoeveelheid 0,52 kg
HFC-134a
(2)Co2equivalent0,743 t
GWP 1.430
(2) Bevat gefluoreerde broeikasgassen
315

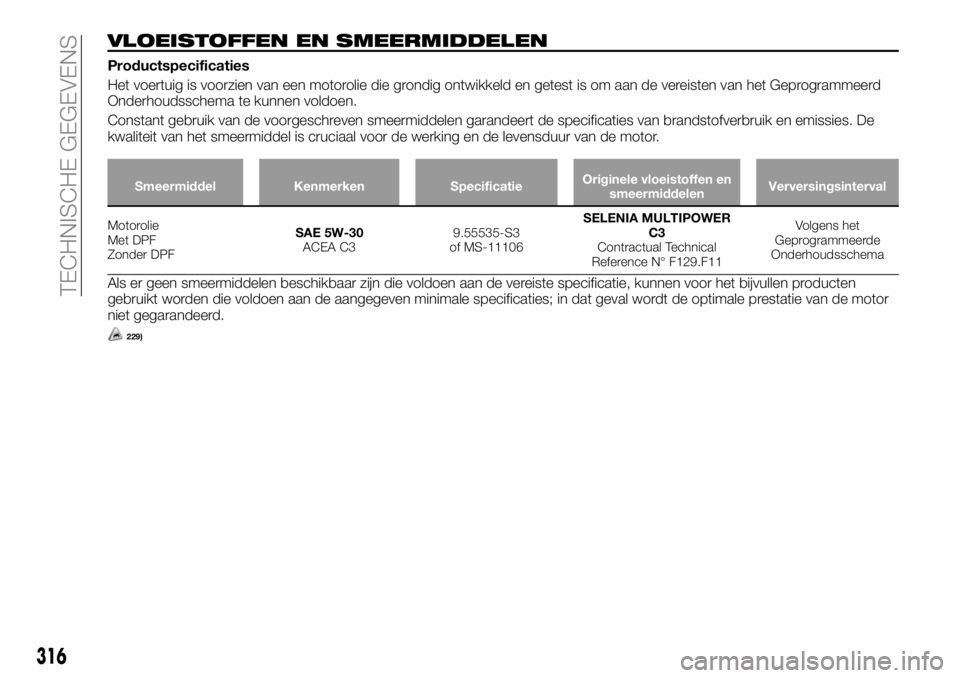

VLOEISTOFFEN EN SMEERMIDDELEN
Productspecificaties
Het voertuig is voorzien van een motorolie die grondig ontwikkeld en getest is om aan de vereisten van het Geprogrammeerd
Onderhoudsschema te kunnen voldoen.
Constant gebruik van de voorgeschreven smeermiddelen garandeert de specificaties van brandstofverbruik en emissies. De
kwaliteit van het smeermiddel is cruciaal voor de werking en de levensduur van de motor.
Smeermiddel Kenmerken SpecificatieOriginele vloeistoffen en
smeermiddelenVerversingsinterval
Motorolie
Met DPF
Zonder DPFSAE 5W-30
ACEA C39.55535-S3
of MS-11106SELENIA MULTIPOWER
C3
Contractual Technical
Reference N° F129.F11Volgens het
Geprogrammeerde
Onderhoudsschema
Als er geen smeermiddelen beschikbaar zijn die voldoen aan de vereiste specificatie, kunnen voor het bijvullen producten
gebruikt worden die voldoen aan de aangegeven minimale specificaties; in dat geval wordt de optimale prestatie van de motor
niet gegarandeerd.
229)
316
TECHNISCHE GEGEVENS

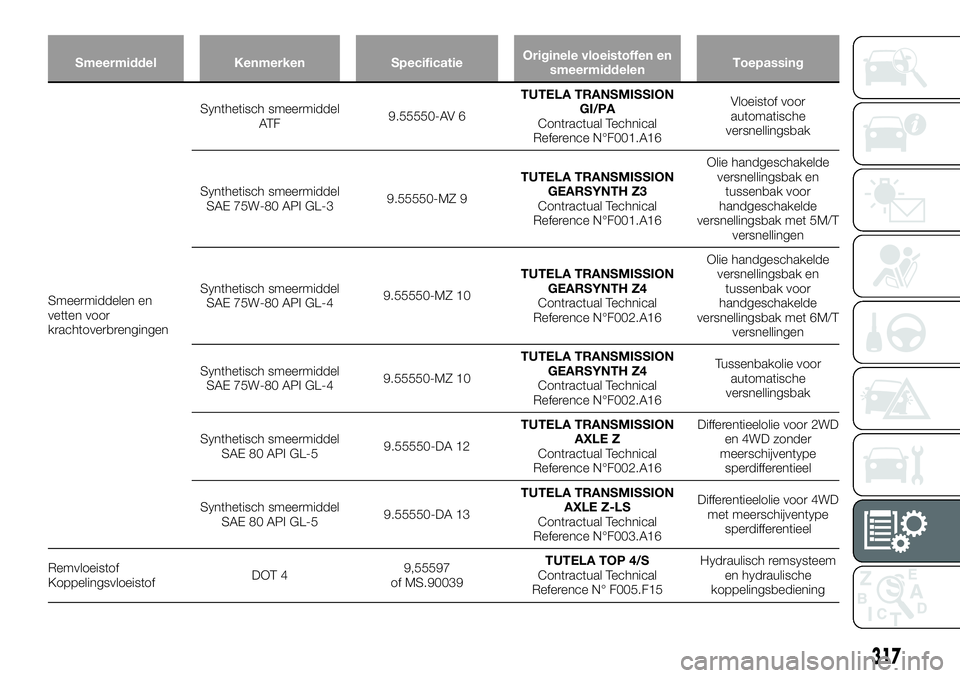

Smeermiddel Kenmerken SpecificatieOriginele vloeistoffen en
smeermiddelenToepassing
Smeermiddelen en
vetten voor
krachtoverbrengingenSynthetisch smeermiddel
AT F9.55550-AV 6TUTELA TRANSMISSION
GI/PA
Contractual Technical
Reference N°F001.A16Vloeistof voor
automatische
versnellingsbak
Synthetisch smeermiddel
SAE 75W-80 API GL-39.55550-MZ 9TUTELA TRANSMISSION
GEARSYNTH Z3
Contractual Technical
Reference N°F001.A16Olie handgeschakelde
versnellingsbak en
tussenbak voor
handgeschakelde
versnellingsbak met 5M/T
versnellingen
Synthetisch smeermiddel
SAE 75W-80 API GL-49.55550-MZ 10TUTELA TRANSMISSION
GEARSYNTH Z4
Contractual Technical
Reference N°F002.A16Olie handgeschakelde
versnellingsbak en
tussenbak voor
handgeschakelde
versnellingsbak met 6M/T
versnellingen
Synthetisch smeermiddel
SAE 75W-80 API GL-49.55550-MZ 10TUTELA TRANSMISSION
GEARSYNTH Z4
Contractual Technical
Reference N°F002.A16Tussenbakolie voor
automatische
versnellingsbak
Synthetisch smeermiddel
SAE 80 API GL-59.55550-DA 12TUTELA TRANSMISSION
AXLE Z
Contractual Technical
Reference N°F002.A16Differentieelolie voor 2WD
en 4WD zonder
meerschijventype
sperdifferentieel
Synthetisch smeermiddel
SAE 80 API GL-59.55550-DA 13TUTELA TRANSMISSION
AXLE Z-LS
Contractual Technical
Reference N°F003.A16Differentieelolie voor 4WD
met meerschijventype
sperdifferentieel
Remvloeistof
KoppelingsvloeistofDOT 49,55597
of MS.90039TUTELA TOP 4/S
Contractual Technical
Reference N° F005.F15Hydraulisch remsysteem
en hydraulische
koppelingsbediening
317

Smeermiddel Kenmerken SpecificatieOriginele vloeistoffen en
smeermiddelenToepassing
StuurbekrachtigingSynthetisch smeermiddel
AT F9.55550-AG 4TUTELA GI/Z
Contractual Technical
Reference N°F001.A16
Beschermingsmiddel
voor radiateursCUNA NC 956-16
ASTM D 33069,55523
of MS.90032PARAFLU UPContractual
Technical Reference
N° F101.M01
(1)Motorkoelvloeistof
RuitensproeiervloeistofMengsel van alcoholen
en oppervlakteactieve
stoffen. OvertreftCUNA
NC 956-11specificaties.9,55522
of MS-90043PETRONAS DURANCE SC
35
Contractual Technical
Reference N° F001.D16Verdund of onverdund
gebruiken voor
ruitenwissers/
ruitensproeiers
(1) Het product dat voor de eerste vulling wordt gebruikt, kan zonder problemen worden gemengd met PARAFLU UP, zelfs als de kleuren verschillen. PARAFLU UP
kan worden gebruikt voor bijvullingen tot 1 liter. Voor grotere bijvullingen raden we aan de koelvloeistof volledig te verversen volgens de opgegeven percentages.
BELANGRIJK
229)Het gebruik van producten met andere dan de hierboven aangegeven specificaties kan leiden tot beschadigingen aan de motor die niet
door de garantie worden gedekt.
318
TECHNISCHE GEGEVENS
