ECO mode FIAT FULLBACK 2017 Instructieboek (in Dutch)

Airconditioningsschakelaar naar
wens aanpassen
De functies kunnen naar wens worden
gewijzigd, zoals hieronder aangegeven.
Automatische regeling airconditioning
ingeschakeld - Als de schakelaar AUTO
is ingedrukt of de
temperatuurregelingsschakelaar op de
minimumtemperatuur is ingesteld,
wordt de airconditioningsschakelaar
automatisch geregeld.
Automatische regeling airconditioning
uitgeschakeld - De
airconditioningsschakelaar wordt niet
automatisch geregeld zolang de
airconditioningsschakelaar niet wordt
bediend.
Instellingen wijzigen - Houd de
airconditioningschakelaar ongeveer
10 seconden of langer ingedrukt.
1. Als de instelling wordt gewijzigd van
ingeschakeld naar uitgeschakeld,
worden 3 geluidssignalen afgegeven en
gaat het indicatielampje
3 keer
knipperen.
2. Als de instelling wordt gewijzigd van
uitgeschakeld naar ingeschakeld,
worden 2 geluidssignalen afgegeven en
gaat het indicatielampje
3 keer
knipperen.
Opmerking De fabrieksinstelling is
"Automatische regeling airconditioning
ingeschakeld".Opmerking Als de
achterruitverwarmingsschakelaar wordt
ingedrukt, wordt de airconditioning,
zelfs als "Automatische regeling
airconditioning uitgeschakeld" is
ingesteld, automatisch geregeld, om te
voorkomen dat de ruiten beslaan.
OFF-schakelaar
Druk op de schakelaar om het
airconditioningssysteem uit te
schakelen.
MODE-schakelaar
Iedere keer als de MODE-schakelaar
wordt ingedrukt, schakelt de modus in
de volgende volgorde over naar de
volgende modus:>>>>. De geselecteerde modus wordt
weergegeven op het display (A)
(raadpleeg "Modusselectie").Achterruitverwarmingsschakelaar
Als deze schakelaar wordt ingedrukt,
schakelt de modus over naar de modus
. Het indicatielampje (A) gaat
branden. De geselecteerde modus
wordt weergegeven op het display (B)
(raadpleeg "Modusselectie").
129AHA101572
130AHA101585
131AHA101598
72
KENNISMAKING MET HET VOERTUIG

Opmerking De weergave kan op de
voorkeurseenheid worden ingesteld (km
of mijlen). Raadpleeg "De
functie-instellingen wijzigen".
Weergave gemiddeld
brandstofverbruik
Hier wordt het gemiddelde
brandstofverbruik vanaf de laatste reset
tot heden weergegeven. De instellingen
van de resetmodus van de weergave
van het gemiddelde brandstofverbruik
kunnen worden overgeschakeld tussen
"Auto reset" (automatisch resetten) en
"Manual reset" (handmatig resetten).
Raadpleeg "De functie-instellingen
wijzigen" voor meer informatie over het
wijzigen van de weergave-instellingen
van het gemiddelde brandstofverbruik.
Opmerking De weergave van het
gemiddelde brandstofverbruik kan
afzonderlijk voor de automatische
resetmodus en de handmatige
resetmodus worden gereset.
Opmerking Als het gemiddelde
brandstofverbruik niet kan worden
gemeten, wordt "---" weergegeven.
Opmerking De oorspronkelijke
(standaard) instelling is "Auto reset
mode" (automatische resetmodus).
Opmerking Het gemiddelde
brandstofverbruik is afhankelijk van de
rijomstandigheden
(wegomstandigheden, rijstijl, enz.).Het weergegeven gemiddelde
brandstofverbruik kan afwijken van het
daadwerkelijke brandstofverbruik.
Behandel het weergegeven
brandstofverbruik als een grove
indicatie.
Opmerking Het geheugen van de
handmatige resetmodus of de
automatische resetmodus van de
weergave van het gemiddelde
brandstofverbruik wordt gewist, als de
accu wordt ontkoppeld.
Opmerking De weergave kan op de
voorkeurseenheid worden ingesteld
(km/l, l/100 km, mpg). Raadpleeg "De
functie-instellingen wijzigen".
Start&Stop-bewaking
De totale tijd dat de motor door het
Start&Stop-systeem is afgezet, wordt
weergegeven. Raadpleeg
Start&Stop-bewaking.
Opmerking Als de contactschakelaar of
het bedieningsmodus weer op "ON"
wordt gezet, wordt de totale tijd
gereset.
Buitentemperatuurdisplay (indien
aanwezig)
Hier wordt de temperatuur buiten het
voertuig weergegeven.
Opmerking De weergave kan op de
voorkeurseenheid worden ingesteld (°C
of °F). Raadpleeg "De functie-
instellingen wijzigen".Opmerking De weergegeven
temperatuur kan afwijken van de
daadwerkelijke buitentemperatuur,
afhankelijk van factoren zoals de
rijomstandigheden.
Waarschuwing bevroren wegdek
Als de buitentemperatuur daalt tot
onder ongeveer 3°C (37°F), gaat het
alarm af en knippert het
waarschuwingssymbool (A) van de
buitentemperatuur gedurende ongeveer
10 seconden.
107)
Weergave
motorkoelvloeistoftemperatuur
Hier wordt de
motorkoelvloeistoftemperatuur
weergegeven. Als de koelvloeistof heet
wordt, gaat
knipperen.
Houd de weergave van de
motorkoelvloeistoftemperatuur tijdens
het rijden in de gaten.
186AHA101295
101

Opmerking De afstand wordt
weergegeven in eenheden van 100 km
(100 mijl). De tijd wordt weergegeven in
eenheden van maanden.
2. Dit geeft aan dat het tijd is voor de
periodieke inspectie. Wendt u tot het
Fiat Servicenetwerk.
3. Nadat bij een Fiat Servicepunt
inspectie is verricht, wordt de tijd tot de
volgende periodieke inspectie
weergegeven.
Resetten
De weergave van "---" kan worden
gereset met de contactschakelaar of de
bedieningsmodus op "OFF".
1. Als u de knop van het
multi-informatiedisplay een paar keer
zachtjes indrukt, schakelt de
informatieweergave over naar de
weergave van de herinnering voor
onderhoud.2. Druk op de knop van het
multi-informatiedisplay en houd hem
ongeveer 2 seconden of meer ingedrukt
om ervoor te zorgen dat het symbool
van de moersleutel gaat knipperen. (Als
er tijdens het knipperen gedurende
ongeveer 10 seconden geen
handelingen worden verricht, keert het
display terug naar de oorspronkelijke
weergave.)
3. Druk tijdens het knipperen van het
symbool zachtjes op de knop van het
multi-informatiedisplay om de weergave
te veranderen van "---" naar "CLEAR".
Hierna wordt de tijd tot de volgende
periodieke inspectie weergegeven.
45)
De weergave van "---" kan niet worden
gereset, zolang de contactschakelaar of
de bedieningsmodus op "ON" staat.Als "---" wordt weergegeven, wordt de
weergave na een bepaalde afstand of
tijdsperiode gereset en wordt de tijd tot
de volgende periodieke inspectie
weergegeven.
Raadpleeg het Fiat Servicenetwerk als
u de weergave per ongeluk reset.
De functie-instellingen wijzigen
De instellingen van “Average fuel
consumption reset mode” (resetmodus
gemiddeld brandstofverbruik), “Fuel
consumption unit” (eenheid
brandstofverbruik) en “Temperature
unit” (temperatuureenheid) kunnen naar
wens worden aangepast, als de
contactschakelaar of de
bedieningsmodus op "ON" staat.
109)
110)
De resetmodus voor het
gemiddelde brandstofverbruik
wijzigen
De modusinstellingen voor de weergave
van het gemiddelde brandstofverbruik
kunnen worden overgeschakeld tussen
"Auto reset" (automatisch resetten) en
"Manual reset" (handmatig resetten).
1. Als u de knop van het
multi-informatiedisplay een paar keer
zachtjes indrukt, schakelt de
informatieweergave over naar de
weergave van het rijbereik. Raadpleeg
“Informatieweergave”.
190AHA101338
191AHA101341
103

2. Iedere keer dat u de knop van het
multi-informatiedisplay tijdens de
weergave van het rijbereik 2 seconden
of meer ingedrukt houdt, kunt u de
resetmodus voor het gemiddelde
brandstofverbruik overschakelen (A:
automatische resetmodus, B:
handmatige resetmodus).
Handmatige resetmodus
Als het gemiddelde brandstofverbruik
wordt weergegeven en u de knop van
het multi-informatiedisplay ingedrukt
houdt, wordt het gemiddelde
brandstofverbruik dat op dat moment
wordt weergegeven, gereset.
Als de volgende handeling wordt
verricht, wordt de modusinstelling
automatisch overgeschakeld van
handmatig naar automatisch. Behalve
voor voertuigen uitgerust met het
Keyless Operation-systeem: draai de
contactschakelaar van de stand "ACC"
of "LOCK" naar de stand "ON".Voor voertuigen uitgerust met het
Keyless Operation-systeem: verander
de bedieningsmodus van "ACC" of
"OFF" naar "ON".
De overschakeling naar automatisch
gebeurt automatisch. Als echter wordt
overgeschakeld naar de handmatige
modus, worden de gegevens van de
laatste reset weergegeven.
Automatische resetmodus
Als het gemiddelde brandstofverbruik
wordt weergegeven en u de knop van
het multi-informatiedisplay ingedrukt
houdt, wordt het gemiddelde
brandstofverbruik dat op dat moment
wordt weergegeven, gereset.
Als de motorschakelaar of de
bedieningsmodus op de volgende
standen staat, wordt de weergave van
het gemiddelde brandstofverbruik
automatisch gereset. Behalve voor
voertuigen uitgerust met het Keyless
Operation-systeem: de
contactschakelaar staat ongeveer 4 uur
of langer op de stand "ACC" of
"LOCK". Voor voertuigen uitgerust met
het Keyless Operation-systeem: de
bedieningsmodus staat ongeveer 4 uur
of langer op "ACC" of "OFF".
BELANGRIJK De weergave van het
gemiddelde brandstofverbruik kan
afzonderlijk voor de automatische
resetmodus en de handmatige
resetmodus worden gereset.BELANGRIJK Het geheugen van de
handmatige resetmodus of de
automatische resetmodus van de
weergave van het gemiddelde
brandstofverbruik wordt gewist, als de
accu wordt ontkoppeld.
De oorspronkelijke (standaard) instelling
is "Auto reset mode" (automatische
resetmodus).
De weergegeven eenheid van het
brandstofverbruik wijzigen
De weergegeven eenheid van het
brandstofverbruik kan worden
gewijzigd. De eenheden van de afstand
en de hoeveelheid kunnen ook worden
gewijzigd, in aansluiting op de
geselecteerde eenheid van het
brandstofverbruik.
Als u de knop van het
multi-informatiedisplay een paar keer
zachtjes indrukt, schakelt de
informatieweergave over naar de
weergave van gemiddelde
brandstofverbruik. Raadpleeg
“Informatieweergave”.
Druk op de knop van het
multi-informatiedisplay en houd hem
ongeveer 5 seconden of meer ingedrukt
tot de zoemer twee keer afgaat.
Druk op de knop van het
multi-informatiedisplay en houd hem
ingedrukt om over te schakelen in de
volgorde van “km/l” > “l/100 km” >
“mpg” > “km/l”.
192AHA101354
104
KENNISMAKING MET HET INSTRUMENTENPANEEL

BELANGRIJK
287)Gebruik de krik uitsluitend voor het
verwisselen van een wiel van de auto
waarbij de krik geleverd is of voor auto’s
van hetzelfde model. Gebruik de krik niet
voor andere doeleinden, zoals het
opkrikken van andere automodellen.
Gebruik de krik nooit om reparaties onder
het voertuig te verrichten. Door een
verkeerde plaatsing van de krik, kan het
voertuig van de krik vallen. Gebruik de krik
niet voor zwaardere lasten dan is
aangegeven op het plaatje op de krik.
288)Zorg ervoor dat het verwisselde wiel
zo snel mogelijk wordt gerepareerd en
gemonteerd. Smeer de schroefdraad van
de wielbouten niet met vet voordat ze
gemonteerd worden: ze kunnen hierdoor
losraken.
289)Het reservewiel (voor bepaalde
versies/markten) is specifiek voor de auto
waarbij het geleverd is. Gebruik het daarom
niet voor andere modellen. Monteer ook
geen reservewielen van andere modellen
op uw voertuig. De wielbouten zijn
specifiek voor uw voertuig: monteer ze niet
op andere modellen en monteer ook geen
wielbouten van andere modellen op uw
voertuig.290)Gebruik de alarmknipperlichten, de
gevarendriehoek etc., om het stilstaande
voertuig overeenkomstig de geldende
voorschriften aan te geven. Alle inzittenden
moeten het voertuig auto verlaten, vooral
als het zwaar beladen is, en uit de buurt
van gevaarlijk verkeer wachten tot het wiel
is verwisseld. Trek de handrem aan indien
er een wiel verwisseld moet worden op een
helling of een onverharde weg, leg iets
onder de wielen om ze te blokkeren.
291)Zorg ervoor dat u de wielkeggen of
blokken onder het juiste wiel plaatst als u
het voertuig opkrikt. Als het voertuig
beweegt terwijl het is opgekrikt, kan de krik
van zijn plaats schieten en een ongeluk
veroorzaken.
292)De spanning moet regelmatig worden
gecontroleerd en op de gespecificeerde
waarde worden gehouden zolang het wiel
is opgeborgen. Rijden met onvoldoende
bandenspanning kan leiden tot een
ongeval. Houd uw snelheid laag als u met
een te lage bandenspanning rijdt, en pomp
de band zo snel mogelijk op tot de juiste
spanning. (Raadpleeg "Bandenspanning").
293)Zet de krik uitsluitend op de hier
weergegeven plaatsen. Als de krik op de
verkeerde plaats wordt gezet, zou hij het
voertuig kunnen deuken of kunnen vallen
en persoonlijk letsel kunnen veroorzaken.
294)Gebruik de krik niet op een hellende
of zachte ondergrond. Anders zou de krik
weg kunnen schieten en persoonlijk letsel
kunnen veroorzaken. Gebruik de krik altijd
op een vlakke, harde ondergrond. Zorg
ervoor dat er geen zand of grind onder de
basis van de krik ligt.295)Stop met het opkrikken van het
voertuig, zodra de band van de grond
loskomt. Het is gevaarlijk het voertuig nog
verder op te krikken. Ga niet onder uw
voertuig liggen, terwijl u de krik gebruikt.
Stoot niet tegen het opgekrikte voertuig en
laat het voertuig niet lang opgekrikt staan.
Beide gevallen zijn zeer gevaarlijk. Gebruik
uitsluitend de krik die bij het voertuig is
meegeleverd. De krik mag niet voor andere
doeleinden gebruikt worden dan het
vervangen van een band. Tijdens gebruik
van de krik mag niemand in het voertuig
aanwezig zijn. Start de motor niet of laat de
motor niet draaien terwijl het voertuig is
opgekrikt. Draai het opgeheven wiel niet.
De banden die de grond raken, zouden
kunnen gaan draaien, waardoor het
voertuig van de krik zou kunnen vallen.
296)Ga niet onder uw voertuig liggen,
terwijl u de krik gebruikt.
297)Stoot niet tegen het opgekrikte
voertuig en laat het voertuig niet lang
opgekrikt staan. Beide gevallen zijn zeer
gevaarlijk.
298)Gebruik uitsluitend de krik die bij het
voertuig is meegeleverd.
299)De krik mag niet voor andere
doeleinden gebruikt worden dan het
vervangen van een band.
300)Tijdens gebruik van de krik mag
niemand in het voertuig aanwezig zijn.
301)Start de motor niet of laat de motor
niet draaien terwijl het voertuig is opgekrikt.
302)Draai het opgeheven wiel niet. De
banden die de grond raken, zouden
kunnen gaan draaien, waardoor het
voertuig van de krik zou kunnen vallen.
241

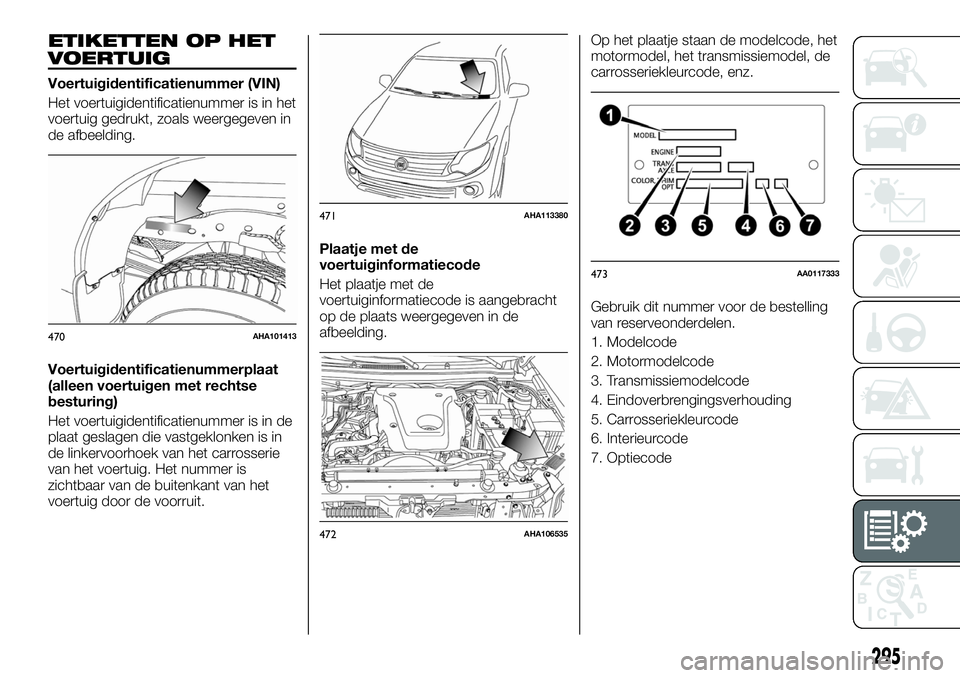

ETIKETTEN OP HET
VOERTUIG
Voertuigidentificatienummer (VIN)
Het voertuigidentificatienummer is in het
voertuig gedrukt, zoals weergegeven in
de afbeelding.
Voertuigidentificatienummerplaat
(alleen voertuigen met rechtse
besturing)
Het voertuigidentificatienummer is in de
plaat geslagen die vastgeklonken is in
de linkervoorhoek van het carrosserie
van het voertuig. Het nummer is
zichtbaar van de buitenkant van het
voertuig door de voorruit.Plaatje met de
voertuiginformatiecode
Het plaatje met de
voertuiginformatiecode is aangebracht
op de plaats weergegeven in de
afbeelding.Op het plaatje staan de modelcode, het
motormodel, het transmissiemodel, de
carrosseriekleurcode, enz.
Gebruik dit nummer voor de bestelling
van reserveonderdelen.
1. Modelcode
2. Motormodelcode
3. Transmissiemodelcode
4. Eindoverbrengingsverhouding
5. Carrosseriekleurcode
6. Interieurcode
7. Optiecode
470AHA101413
471AHA113380
472AHA106535
473AA0117333
295

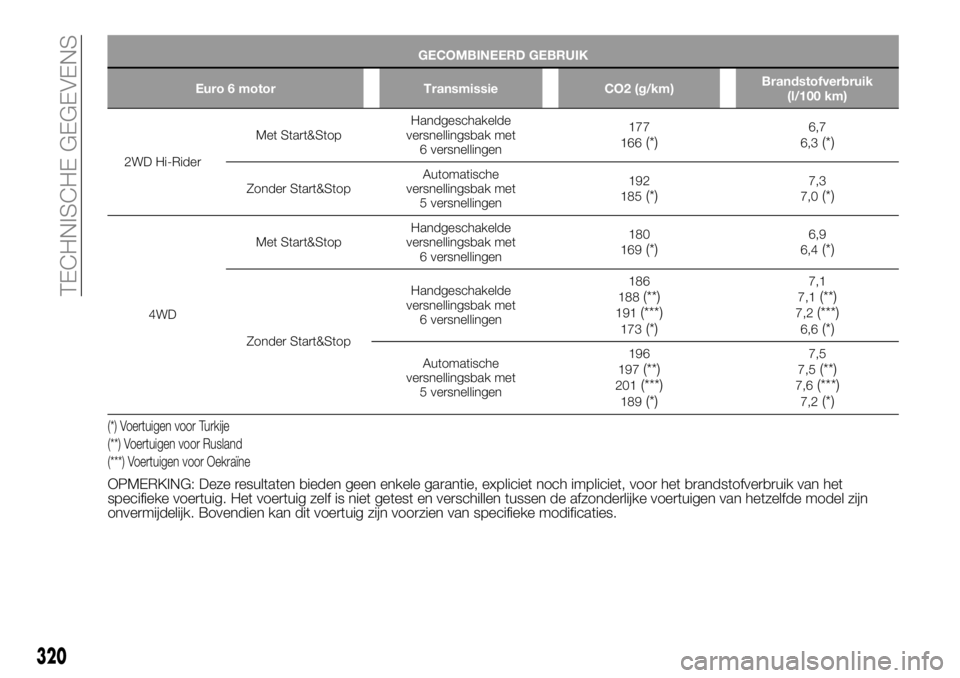

GECOMBINEERD GEBRUIK
Euro 6 motor Transmissie CO2 (g/km)Brandstofverbruik
(l/100 km)
2WD Hi-RiderMet Start&StopHandgeschakelde
versnellingsbak met
6 versnellingen177
166
(*)6,7
6,3(*)
Zonder Start&StopAutomatische
versnellingsbak met
5 versnellingen192
185(*)7,3
7,0(*)
4WDMet Start&StopHandgeschakelde
versnellingsbak met
6 versnellingen180
169
(*)6,9
6,4(*)
Zonder Start&StopHandgeschakelde
versnellingsbak met
6 versnellingen186
188
(**)191(***)173(*)
7,1
7,1(**)7,2(***)6,6(*)
Automatische
versnellingsbak met
5 versnellingen196
197(**)201(***)189(*)
7,5
7,5(**)7,6(***)7,2(*)
(*) Voertuigen voor Turkije
(**) Voertuigen voor Rusland
(***) Voertuigen voor Oekraïne
OPMERKING: Deze resultaten bieden geen enkele garantie, expliciet noch impliciet, voor het brandstofverbruik van het
specifieke voertuig. Het voertuig zelf is niet getest en verschillen tussen de afzonderlijke voertuigen van hetzelfde model zijn
onvermijdelijk. Bovendien kan dit voertuig zijn voorzien van specifieke modificaties.
320
TECHNISCHE GEGEVENS
