FIAT FULLBACK 2017 Návod na použitie a údržbu (in Slovak)
Manufacturer: FIAT, Model Year: 2017, Model line: FULLBACK, Model: FIAT FULLBACK 2017Pages: 312, veľkosť PDF: 9.8 MB
Page 291 of 312

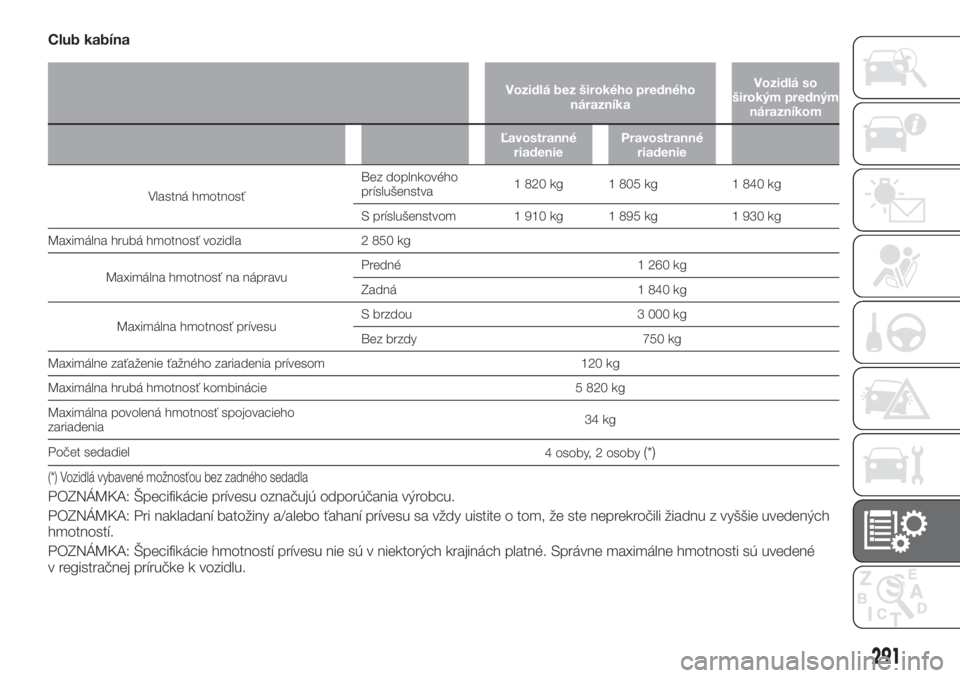

Club kabína
Vozidlá bez širokého predného
nárazníkaVozidlá so
širokým predným
nárazníkom
Ľavostranné
riadeniePravostranné
riadenie
Vlastná hmotnosťBez doplnkového
príslušenstva1 820 kg 1 805 kg 1 840 kg
S príslušenstvom 1 910 kg 1 895 kg 1 930 kg
Maximálna hrubá hmotnosť vozidla 2 850 kg
Maximálna hmotnosť na nápravuPredné 1 260 kg
Zadná 1 840 kg
Maximálna hmotnosť prívesuS brzdou 3 000 kg
Bez brzdy 750 kg
Maximálne zaťaženie ťažného zariadenia prívesom 120 kg
Maximálna hrubá hmotnosť kombinácie 5 820 kg
Maximálna povolená hmotnosť spojovacieho
zariadenia34 kg
Počet sedadiel
4 osoby, 2 osoby
(*)
(*) Vozidlá vybavené možnosťou bez zadného sedadla
POZNÁMKA: Špecifikácie prívesu označujú odporúčania výrobcu.
POZNÁMKA: Pri nakladaní batožiny a/alebo ťahaní prívesu sa vždy uistite o tom, že ste neprekročili žiadnu z vyššie uvedených
hmotností.
POZNÁMKA: Špecifikácie hmotností prívesu nie sú v niektorých krajinách platné. Správne maximálne hmotnosti sú uvedené
v registračnej príručke k vozidlu.
291
Page 292 of 312

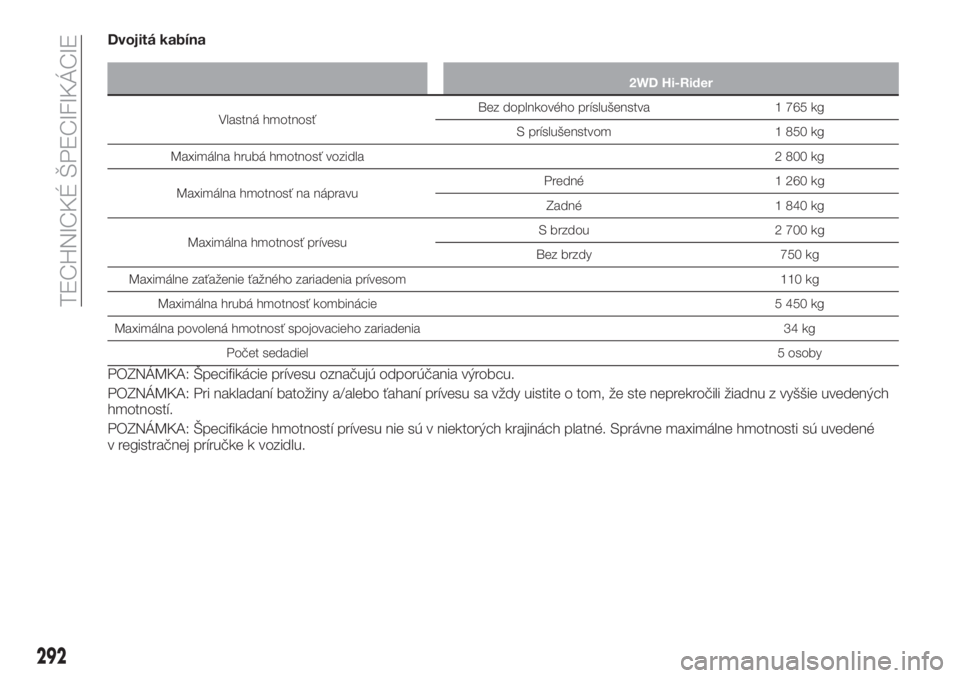

Dvojitá kabína
2WD Hi-Rider
Vlastná hmotnosťBez doplnkového príslušenstva 1 765 kg
S príslušenstvom 1 850 kg
Maximálna hrubá hmotnosť vozidla 2 800 kg
Maximálna hmotnosť na nápravuPredné 1 260 kg
Zadné 1 840 kg
Maximálna hmotnosť prívesuS brzdou 2 700 kg
Bez brzdy 750 kg
Maximálne zaťaženie ťažného zariadenia prívesom 110 kg
Maximálna hrubá hmotnosť kombinácie 5 450 kg
Maximálna povolená hmotnosť spojovacieho zariadenia 34 kg
Počet sedadiel5 osoby
POZNÁMKA: Špecifikácie prívesu označujú odporúčania výrobcu.
POZNÁMKA: Pri nakladaní batožiny a/alebo ťahaní prívesu sa vždy uistite o tom, že ste neprekročili žiadnu z vyššie uvedených
hmotností.
POZNÁMKA: Špecifikácie hmotností prívesu nie sú v niektorých krajinách platné. Správne maximálne hmotnosti sú uvedené
v registračnej príručke k vozidlu.
292
TECHNICKÉ ŠPECIFIKÁCIE
Page 293 of 312

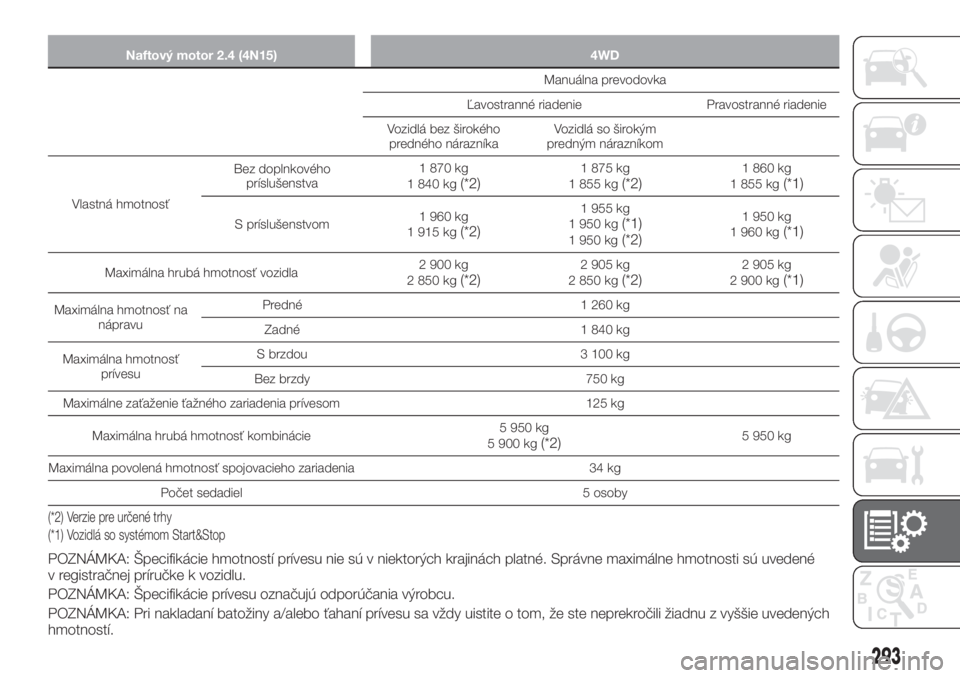

Naftový motor 2.4 (4N15) 4WD
Manuálna prevodovka
Ľavostranné riadenie Pravostranné riadenie
Vozidlá bez širokého
predného nárazníkaVozidlá so širokým
predným nárazníkom
Vlastná hmotnosťBez doplnkového
príslušenstva1 870 kg
1 840 kg
(*2)1 875 kg
1 855 kg(*2)1 860 kg
1 855 kg(*1)
S príslušenstvom1 960 kg
1 915 kg(*2)
1 955 kg
1 950 kg(*1)1 950 kg(*2)
1 950 kg
1 960 kg(*1)
Maximálna hrubá hmotnosť vozidla2 900 kg
2 850 kg(*2)2 905 kg
2 850 kg(*2)2 905 kg
2 900 kg(*1)
Maximálna hmotnosť na
nápravuPredné 1 260 kg
Zadné 1 840 kg
Maximálna hmotnosť
prívesuS brzdou 3 100 kg
Bez brzdy 750 kg
Maximálne zaťaženie ťažného zariadenia prívesom 125 kg
Maximálna hrubá hmotnosť kombinácie5 950 kg
5 900 kg
(*2)5 950 kg
Maximálna povolená hmotnosť spojovacieho zariadenia 34 kg
Počet sedadiel 5 osoby
(*2) Verzie pre určené trhy
(*1) Vozidlá so systémom Start&Stop
POZNÁMKA: Špecifikácie hmotností prívesu nie sú v niektorých krajinách platné. Správne maximálne hmotnosti sú uvedené
v registračnej príručke k vozidlu.
POZNÁMKA: Špecifikácie prívesu označujú odporúčania výrobcu.
POZNÁMKA: Pri nakladaní batožiny a/alebo ťahaní prívesu sa vždy uistite o tom, že ste neprekročili žiadnu z vyššie uvedených
hmotností.
293
Page 294 of 312

Naftový motor 2.4 (4N15) 4WD
Automatická prevodovka
Ľavostranné riadenie Pravostranné riadenie
Vozidlá bez širokého
predného nárazníkaVozidlá so širokým
predným nárazníkom
Vlastná hmotnosťBez doplnkového
príslušenstva1 870 kg1 875 kg
1 855 kg
(*2)1 860 kg
S príslušenstvom 1 960 kg1 955 kg
1 955 kg
(*2)1 950 kg
Maximálna hrubá hmotnosť vozidla 2 900 kg2 910 kg
2 850 kg
(*2)2 910 kg
Maximálna hmotnosť na
nápravuPredné 1 260 kg
Zadné 1 840 kg
Maximálna hmotnosť
prívesuS brzdou 3 100 kg
Bez brzdy 750 kg
Maximálne zaťaženie ťažného zariadenia prívesom 125 kg
Maximálna hrubá hmotnosť kombinácie 5 950 kg5 950 kg
5 900 kg
(*2)5 950 kg
Maximálna povolená hmotnosť spojovacieho zariadenia 34 kg
Počet sedadiel 5 osoby
(*2) Verzie pre určené trhy
POZNÁMKA: Špecifikácie prívesu označujú odporúčania výrobcu.
POZNÁMKA: Pri nakladaní batožiny a/alebo ťahaní prívesu sa vždy uistite o tom, že ste neprekročili žiadnu z vyššie uvedených
hmotností.
POZNÁMKA: Špecifikácie hmotností prívesu nie sú v niektorých krajinách platné. Správne maximálne hmotnosti sú uvedené
v registračnej príručke k vozidlu.
294
TECHNICKÉ ŠPECIFIKÁCIE
Page 295 of 312

ELEKTRICKÝ SYSTÉM
S výnimkou vozidiel so systémom Start&Stop
Vozidlá so systémom
Start&Stop
Všetky vozidlá Vozidlá pre určené trhy
Napätie12 V
Batéria Typ (JIS)95D31L – 80 Ah
115D31L – 84 Ah
(*)115D31L – 84 Ah T-105 – 86 Ah
Kapacita alternátora
95 A, 130 A
(*)130 A
95 A, 130 A(*)
(*) Voliteľná
Poznámka Vozidlá vybavené systémom Start&Stop majú špeciálny typ batérie určený pre systém Start&Stop. Použitie inej
batérie môže spôsobiť jej rýchle vybíjanie alebo nesprávne fungovanie systému Start&Stop. Pri výmene batérie kontaktujte
prosím predajcu Fiat.
295
Page 296 of 312

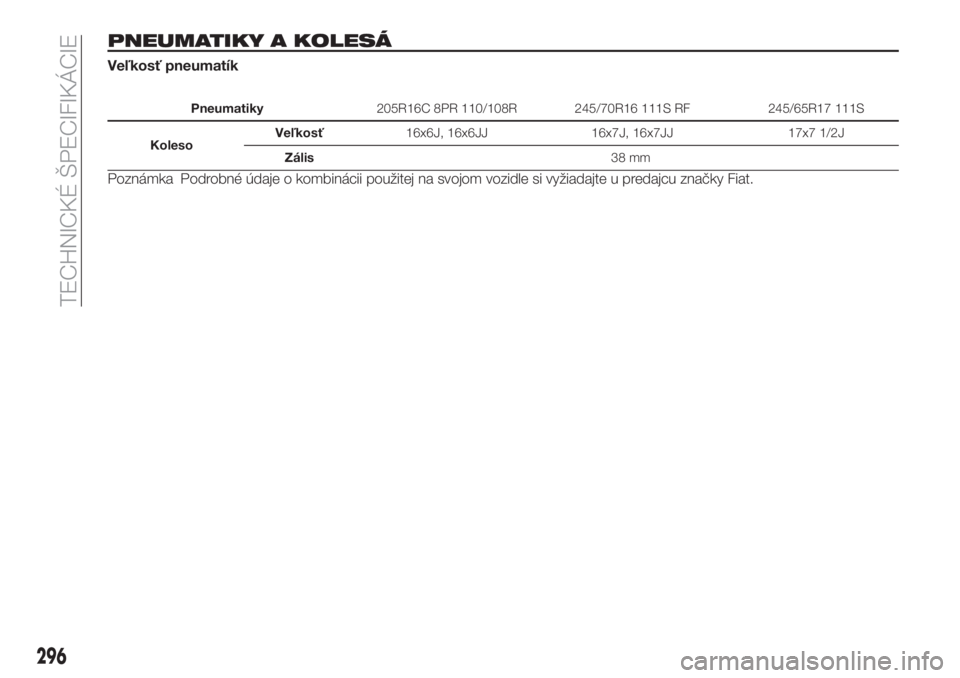

PNEUMATIKY A KOLESÁ
Veľkosť pneumatík
Pneumatiky205R16C 8PR 110/108R 245/70R16 111S RF 245/65R17 111S
KolesoVeľkosť16x6J, 16x6JJ 16x7J, 16x7JJ 17x7 1/2J
Zális38 mm
Poznámka Podrobné údaje o kombinácii použitej na svojom vozidle si vyžiadajte u predajcu značky Fiat.
296
TECHNICKÉ ŠPECIFIKÁCIE
Page 297 of 312

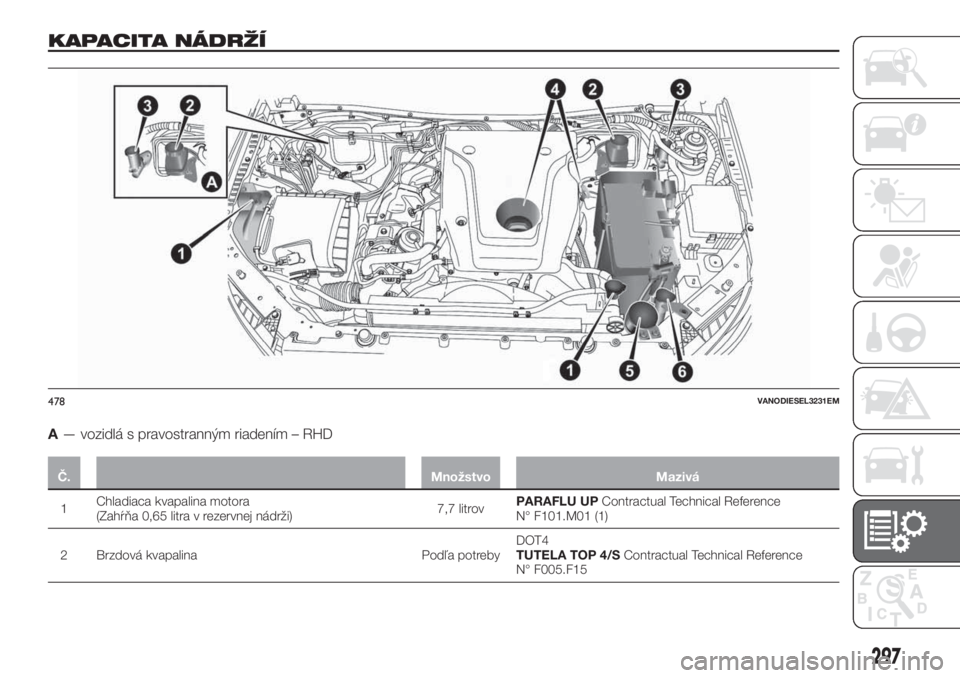

KAPACITA NÁDRŽÍ
A— vozidlá s pravostranným riadením – RHD
Č. Množstvo Mazivá
1Chladiaca kvapalina motora
(Zahŕňa 0,65 litra v rezervnej nádrži)7,7 litrovPARAFLU UPContractual Technical Reference
N° F101.M01 (1)
2 Brzdová kvapalina Podľa potrebyDOT4
TUTELA TOP 4/SContractual Technical Reference
N° F005.F15
478VANODIESEL3231EM
297
Page 298 of 312

Č. Množstvo Mazivá
3 Kvapalina spojky Podľa potrebyDOT4
TUTELA TOP 4/SContractual Technical Reference
N° F005.F15
4 Motorový olejOlejová vaňa 8,0 litrov
SELENIA MULTIPOWER C3Contractual Technical
Reference N° F129.F11 Olejový filter 0,3 litrov
Olejový chladič 0,1 litrov
5 Posilňovač riadenia Podľa potrebyTUTELA GI/ZContractual Technical Reference
N°F001.A16
6 Kvapalina ostrekovača 4,2 litrovPETRONAS DURANCE SC 35Contractual Technical
Reference N° F001.D16
Kvapalina do automatickej prevodovky 10,9 litrovTUTELA TRANSMISSION GI/PAContractual Technical
Reference N°F001.A16
Olej manuálnej prevodovky 5M/T
(1)2,2 litrovTUTELA TRANSMISSION GEARSYNTH Z3
Contractual Technical Reference N°F001.A16
Olej manuálnej prevodovky 6M/T
(1)TUTELA TRANSMISSION GEARSYNTH Z4
Contractual Technical Reference N°F002.A16
Olej pohonuSuper select 4WD II 1,34 litrovpre 5M/T:TUTELA TRANSMISSION GEARSYNTH Z3
Contractual Technical Reference N°F001.A16
pre 6M/T, A/T:TUTELA TRANSMISSION GEARSYNTH
Z4Contractual Technical Reference N°F002.A16 Easy select 4WD 1,15 litrov
Olej diferenciálu2WD 2,3 litrovTUTELA TRANSMISSION AXLE ZContractual
Technical Reference N°F002.A16
4WDPredné 1,2 litrov
TUTELA TRANSMISSION AXLE Z-LSContractual
Technical Reference N°F003.A16
Zadné 2,3 litrov
(1) Ak je vo výbave
298
TECHNICKÉ ŠPECIFIKÁCIE
Page 299 of 312

Č. Množstvo Mazivá
Chladiaca tekutina
(Klimatizácia)Množstvo 0,52 kg
HFC-134a(2)CO2ekvivalent0,743 t
GWP 1 430
(2) Obsahuje fluórované skleníkové plyny
Poznámka Ako kvapalinu do automatickej prevodovky používajte len originálne výrobky Fiat. Použitie inej kvapaliny môže
poškodiť prevodovku.
Č. Množstvo Mazivá
Olej do prevodovky 2,2 litrovTUTELA TRANSMISSION GEARSYNTH Z3
Contractual Technical Reference N°F001.A16
Olej pohonuSuper select 4WD II 1,34 litrovpre 5M/T:TUTELA TRANSMISSION GEARSYNTH Z3
Contractual Technical Reference N°F001.A16
pre 6M/T, A/T:TUTELA TRANSMISSION GEARSYNTH
Z4Contractual Technical Reference N°F002.A16 Easy select 4WD 1,15 litrov
Olej diferenciálu2WD 2,3 litrovTUTELA TRANSMISSION AXLE ZContractual
Technical Reference N°F002.A16
4WDPredné 1,2 litrov
TUTELA TRANSMISSION AXLE Z-LSContractual
Technical Reference N°F003.A16
Zadné 2,3 litrov
Chladiaca tekutina
(Klimatizácia)Množstvo 0,52 kg
HFC-134a
(2)CO2ekvivalent0,743 t
GWP 1 430
(2) Obsahuje fluórované skleníkové plyny
299
Page 300 of 312

KVAPALINY A MAZIVÁ
Špecifikácie produktu
Vaše vozidlo je vybavené motorovým olejom, ktorý bol starostlivo vyvinutý a testovaný za účelom splniť požiadavky Určeného
Servisného Plánu.
Stále používanie predpísaných mazív garantuje spotrebu paliva a emisné špecifikácie. Kvalita maziva je zásadná pre funkčnosť
motora a trvanie.
Mazivo Vlastnosti ŠpecifikácieOriginálne kvapaliny
a maziváInterval výmeny
Motorový olej
S DPF
Bez DPFSAE 5W-30
ACEA C39.55535-S3
alebo MS-11106SELENIA MULTIPOWER
C3
Contractual Technical
Reference N° F129.F11Podľa Určeného
Servisného Plánu
Ak mazivá v súlade s požadovanými špecifikáciami nie sú k dispozícii, produkty, ktoré spĺňajú minimálne požadované vlastnosti
môžu byť použité na doliatie. V tomto prípade nie je zaručený optimálny výkon motora.
229)
