157)Следуйте данным далее инструкциям,
чтобы поддерживать LDW в хорошем
рабочем состоянии: всегда держите лобовое
стекло чистым; не допускайте сильных
ударом и давления на камеру систем LDW.
Не пытайтесь разбирать ее; нарушение
конструкции камеры LDW или ее снятие не
допускается ни при каких условиях.
Ориентация камеры выполнена на заводе; не
наклеивайте ничего, например, стикеры, в
зоне нахождения линз камеры LDW под
лобовым стеклом; используйте только
оригинальные запчасти при замене

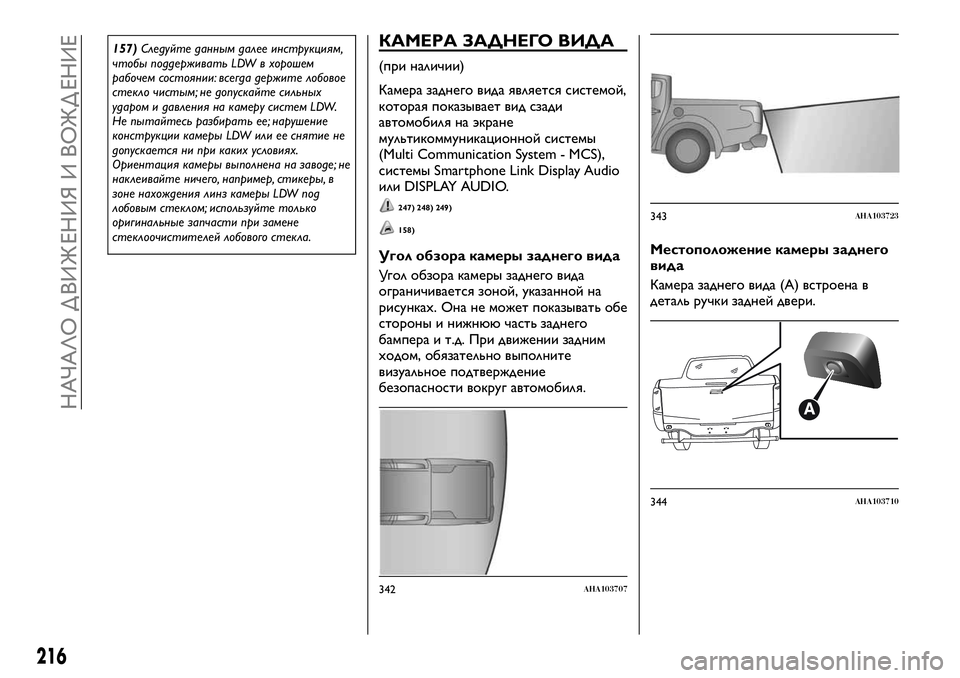

стеклоочистителей лобового стекла.КАМЕРА ЗАДНЕГО ВИДА
(при наличии)
Камера заднего вида является системой,
которая показывает вид сзади
автомобиля на экране
мультикоммуникационной системы
(Multi Communication System - MCS),
системы Smartphone Link Display Audio
или DISPLAY AUDIO.
247) 248) 249)
158)
Угол обзора камеры заднего вида
Угол обзора камеры заднего вида
ограничивается зоной, указанной на
рисунках. Она не может показывать обе
стороны и нижнюю часть заднего
бампера и т.д. При движении задним
ходом, обязательно выполните
визуальное подтверждение
безопасности вокруг автомобиля.Местоположение камеры заднего
вида
Камера заднего вида (А) встроена в
деталь ручки задней двери.
342AHA103707
343AHA103723
344AHA103710
216
НАЧАЛО Д ВИЖ ЕНИЯ И ВОЖД ЕНИЕ

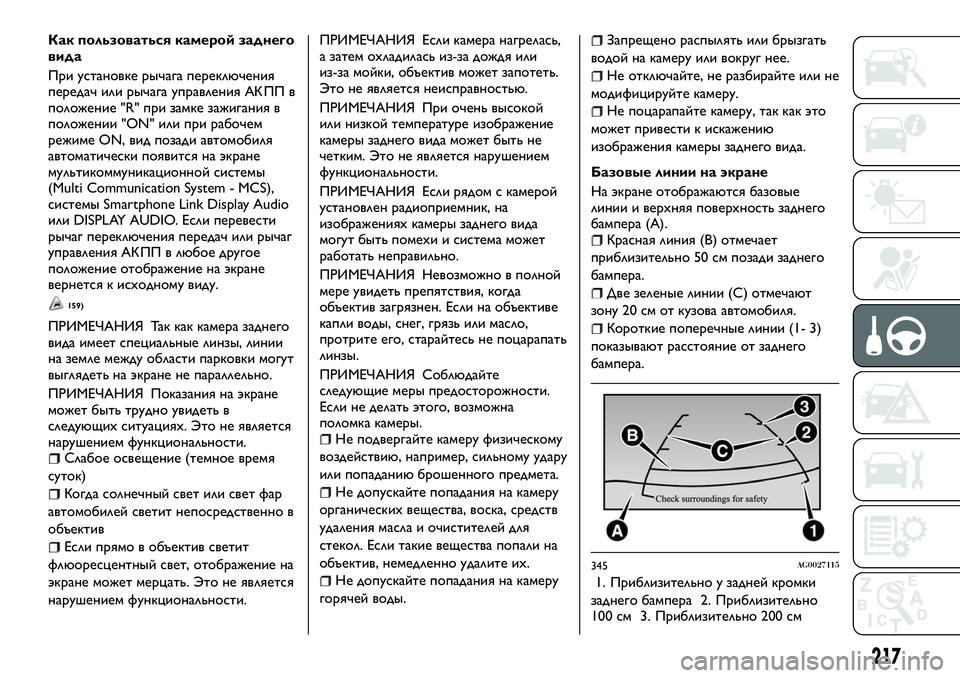

Как пользоваться камерой заднего
вида
При установке рычага переключения
передач или рычага управления АК ПП в
положение "R" при замке зажигания в
положении "ON" или при рабочем
режиме ON, вид позади автомобиля
автоматически появится на экране
мультикоммуникационной системы
(Multi Communication System - MCS),
системы Smartphone Link Display Audio
или DISPLAY AUDIO. Если перевести
рычаг переключения передач или рычаг
управления АК ПП в любое другое
положение отображение на экране
вернется к исходному виду.
159)
ПРИМЕЧАНИЯ Так как камера заднего
вида имеет специальные линзы, линии
на земле между области парковки могут
выглядеть на экране не параллельно.
ПРИМЕЧАНИЯ Показания на экране
может быть трудно увидеть в
следующих ситуациях. Это не является
нарушением функциональности.
Слабое освещение (темное время
суток)
Когда солнечный свет или свет фар
автомобилей светит непосредственно в
объектив
Если прямо в объектив светит
флюоресцентный свет, отображение на
экране может мерцать. Это не является
нарушением функциональности.
ПРИМЕЧАНИЯ Если камера нагрелась,
а затем охладилась из-за дождя или
из-за мойки, объектив может запотеть.
Это не является неисправностью.
ПРИМЕЧАНИЯ При очень высокой
или низкой температуре изображение
камеры заднего вида может быть не
четким. Это не является нарушением
функциональности.
ПРИМЕЧАНИЯ Если рядом с камерой
установлен радиоприемник, на
изображениях камеры заднего вида
могут быть помехи и система может
работать неправильно.
ПРИМЕЧАНИЯ Невозможно в полной
мере увидеть препятствия, когда
объектив загрязнен. Если на объективе
капли воды, снег, грязь или масло,
протрите его, старайтесь не поцарапать
линзы.
ПРИМЕЧАНИЯ Соблюдайте
следующие меры предосторожности.
Если не делать этого, возможна
поломка камеры.
Не подвергайте камеру физическому
воздействию, например, сильному удару
или попаданию брошенного предмета.
Не допускайте попадания на камеру
органических вещества, воска, средств
удаления масла и очистителей для
стекол. Если такие вещества попали на
объектив, немедленно удалите их.
Не допускайте попадания на камеру
горячей воды.
Запрещено распылять или брызгать
водой на камеру или вокруг нее.
Не отключайте, не разбирайте или не
модифицируйте камеру.
Не поцарапайте камеру, так как это
может привести к искажению
изображения камеры заднего вида.
Базовые линии на экране
На экране отображаются базовые
линии и верхняя поверхность заднего
бампера (А).
Красная линия (В) отмечает
приблизительно 50 см позади заднего
бампера.
Две зеленые линии (С) отмечают
зону 20 см от кузова автомобиля.
Короткие поперечные линии (1- 3)
показывают расстояние от заднего
бампера.
1. Приблизительно у задней кромки
заднего бампера 2. Приблизительно
100 см 3. Приблизительно 200 см
345AG0027115
217
