FIAT FULLBACK 2018 Betriebsanleitung (in German)

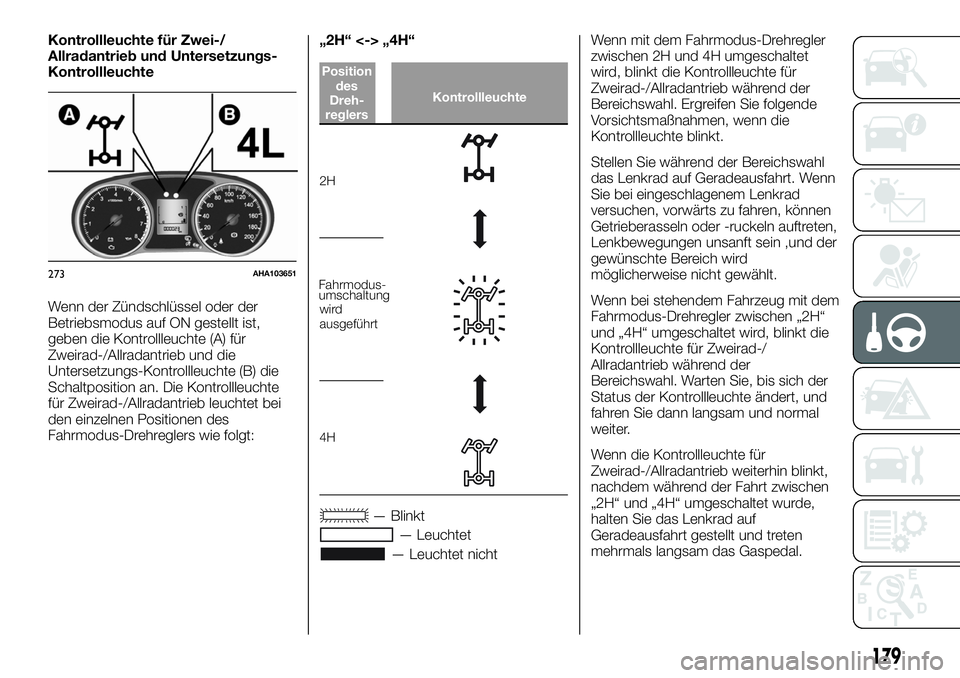

Kontrollleuchte für Zwei-/
Allradantrieb und Untersetzungs-
Kontrollleuchte
Wenn der Zündschlüssel oder der
Betriebsmodus auf ON gestellt ist,
geben die Kontrollleuchte (A) für
Zweirad-/Allradantrieb und die
Untersetzungs-Kontrollleuchte (B) die
Schaltposition an. Die Kontrollleuchte
für Zweirad-/Allradantrieb leuchtet bei
den einzelnen Positionen des
Fahrmodus-Drehreglers wie folgt:„2H“ <-> „4H“
Kontrollleuchte
2H
Fahrmodus-
wird
ausgeführt
4H
— Blinkt
— Leuchtet
— Leuchtet nichtWenn mit dem Fahrmodus-Drehregler
zwischen 2H und 4H umgeschaltet
wird, blinkt die Kontrollleuchte für
Zweirad-/Allradantrieb während der
Bereichswahl. Ergreifen Sie folgende
Vorsichtsmaßnahmen, wenn die
Kontrollleuchte blinkt.
Stellen Sie während der Bereichswahl
das Lenkrad auf Geradeausfahrt. Wenn
Sie bei eingeschlagenem Lenkrad
versuchen, vorwärts zu fahren, können
Getrieberasseln oder -ruckeln auftreten,
Lenkbewegungen unsanft sein ,und der
gewünschte Bereich wird
möglicherweise nicht gewählt.
Wenn bei stehendem Fahrzeug mit dem
Fahrmodus-Drehregler zwischen „2H“
und „4H“ umgeschaltet wird, blinkt die
Kontrollleuchte für Zweirad-/
Allradantrieb während der
Bereichswahl. Warten Sie, bis sich der
Status der Kontrollleuchte ändert, und
fahren Sie dann langsam und normal
weiter.
Wenn die Kontrollleuchte für
Zweirad-/Allradantrieb weiterhin blinkt,
nachdem während der Fahrt zwischen
„2H“ und „4H“ umgeschaltet wurde,
halten Sie das Lenkrad auf
Geradeausfahrt gestellt und treten
mehrmals langsam das Gaspedal.
273AHA103651
179

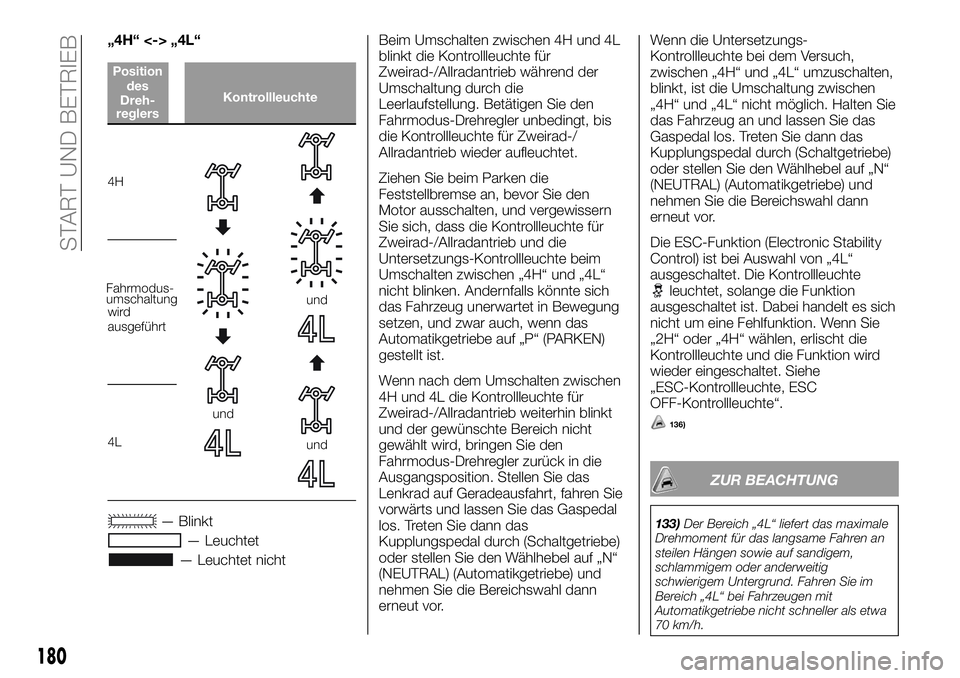

Position
des
Dreh-
reglers
umschaltung

„4H“ <-> „4L“
Kontrollleuchte
4H
und
und
und
wird
ausgeführt
4L
— Blinkt
— Leuchtet
— Leuchtet nichtBeim Umschalten zwischen 4H und 4L
blinkt die Kontrollleuchte für
Zweirad-/Allradantrieb während der
Umschaltung durch die
Leerlaufstellung. Betätigen Sie den
Fahrmodus-Drehregler unbedingt, bis
die Kontrollleuchte für Zweirad-/
Allradantrieb wieder aufleuchtet.
Ziehen Sie beim Parken die
Feststellbremse an, bevor Sie den
Motor ausschalten, und vergewissern
Sie sich, dass die Kontrollleuchte für
Zweirad-/Allradantrieb und die
Untersetzungs-Kontrollleuchte beim
Umschalten zwischen „4H“ und „4L“
nicht blinken. Andernfalls könnte sich
das Fahrzeug unerwartet in Bewegung
setzen, und zwar auch, wenn das
Automatikgetriebe auf „P“ (PARKEN)
gestellt ist.
Wenn nach dem Umschalten zwischen
4H und 4L die Kontrollleuchte für
Zweirad-/Allradantrieb weiterhin blinkt
und der gewünschte Bereich nicht
gewählt wird, bringen Sie den
Fahrmodus-Drehregler zurück in die
Ausgangsposition. Stellen Sie das
Lenkrad auf Geradeausfahrt, fahren Sie
vorwärts und lassen Sie das Gaspedal
los. Treten Sie dann das
Kupplungspedal durch (Schaltgetriebe)
oder stellen Sie den Wählhebel auf „N“
(NEUTRAL) (Automatikgetriebe) und
nehmen Sie die Bereichswahl dann
erneut vor.Wenn die Untersetzungs-
Kontrollleuchte bei dem Versuch,
zwischen „4H“ und „4L“ umzuschalten,
blinkt, ist die Umschaltung zwischen
„4H“ und „4L“ nicht möglich. Halten Sie
das Fahrzeug an und lassen Sie das
Gaspedal los. Treten Sie dann das
Kupplungspedal durch (Schaltgetriebe)
oder stellen Sie den Wählhebel auf „N“
(NEUTRAL) (Automatikgetriebe) und
nehmen Sie die Bereichswahl dann
erneut vor.
Die ESC-Funktion (Electronic Stability
Control) ist bei Auswahl von „4L“
ausgeschaltet. Die Kontrollleuchte
leuchtet, solange die Funktion
ausgeschaltet ist. Dabei handelt es sich
nicht um eine Fehlfunktion. Wenn Sie
„2H“ oder „4H“ wählen, erlischt die
Kontrollleuchte und die Funktion wird
wieder eingeschaltet. Siehe
„ESC-Kontrollleuchte, ESC
OFF-Kontrollleuchte“.
136)
ZUR BEACHTUNG
133)Der Bereich „4L“ liefert das maximale
Drehmoment für das langsame Fahren an
steilen Hängen sowie auf sandigem,
schlammigem oder anderweitig
schwierigem Untergrund. Fahren Sie im
Bereich „4L“ bei Fahrzeugen mit
Automatikgetriebe nicht schneller als etwa
70 km/h.
180
START UND BETRIEB
Position
des
Dreh-
reglers
Fahrmodus-
umschaltung

134)Verwenden Sie den Bereich „4H“ oder
„4L“ nicht auf trockenen, asphaltierten
Straßen und Autobahnen. Andernfalls kann
es zu übermäßigem Reifenverschleiß,
erhöhtem Kraftstoffverbrauch und höherer
Geräuschentwicklung kommen. Außerdem
kann die Temperatur des Differenzialöls
steigen, was zu Schäden am
Antriebssystem führen kann. Zudem wird
der Antriebsstrang einer übermäßigen
Belastung ausgesetzt, die zu Ölaustritt,
festgefressenen Komponenten oder
anderen schwerwiegenden Problemen
führt. Wählen Sie auf trockenen,
asphaltierten Straßen und Autobahnen
immer den Bereich „2H“.
135)Betätigen Sie nicht den
Fahrmodus-Drehregler, wenn die
Hinterräder des Fahrzeugs auf Schnee oder
Eis rutschen.
136)Bei einem Problem im
Umschaltsystem wird eine
Schutzvorrichtung aktiviert. Die
Kontrollleuchte für Zweirad-/Allradantrieb
blinkt (zweimal pro Sekunde) und das
Umschalten ist nicht mehr möglich. Stellen
Sie das Fahrzeug an einer sicheren Stelle
ab und schalten Sie den Motor einen
Moment aus. Lassen Sie den Motor wieder
an. Die Kontrollleuchte sollte jetzt wie üblich
funktionieren. Wenn die Kontrollleuchte
weiterhin blinkt, lassen Sie das Fahrzeug
möglichst bald von einer Fiat-Werkstatt
überprüfen.SUPER SELECT 4WD
II
(bei entsprechender Ausstattung)
Das Umschalten zwischen Heck- und
Allradantrieb kann mit dem
Fahrmodus-Drehregler (A) erfolgen.
Drehen Sie den Fahrmodus-Drehregler
je nach den Straßenverhältnissen in die
geeignete Position. Die Einstellung des
Fahrmodus-Drehreglers wird durch die
Kontrollleuchte für Zwei-/Allradantrieb
und die Untersetzungs-Kontrollleuchte
angezeigt. Siehe „Kontrollleuchte für
Zwei-/Allradantrieb und
Untersetzungs-Kontrollleuchte“.
Position des Fahrmodus-
Drehreglers und Kontrollleuchte für
Zwei-/Allradantrieb
Position des
DrehreglersKontroll
leuchteFahr
beding.
2H HeckantriebTrockene,
asphaltierte
Straßen
4H
Permanenter
Allradantrieb
Die Super
Select
4WD II
Grundstellung
Trockene,
asphaltierte
oder
rutschige
Straßen
4HLc
Zentraldifferenzial
zugeschaltet,
Allradantrieb
Holprige,
sandige
oder
verschneite
Straßen
4LLc
Untersetzung,
Zentraldifferenzial
zugeschaltet,
Allradantrieb
und
Steile
Steigungen
und
Gefälle,
holprige
oder
schlammige
Straßen
(besonders
bei
höherem
Drehmomentbedarf)
— Leuchtet
— Leuchtet nicht
137) 138)
274AHA103635
181

Verwenden des Fahrmodus-
Drehreglers
Der Fahrmodus wird auf dem
Fahrmodus-Drehregler angezeigt.
Drehen Sie den Fahrmodus-
Drehregler.
Drehen Sie den Fahrmodus-
Drehregler und halten Sie ihn dabei
gedrückt.
Stellen Sie den Fahrmodus-Drehregler
je nach den folgenden
Betriebsbedingungen ein:
275AHA103648
182
START UND BETRIEB

Umschalten von zu Vorgehen bei Fahrzeugen mit Schaltgetriebe

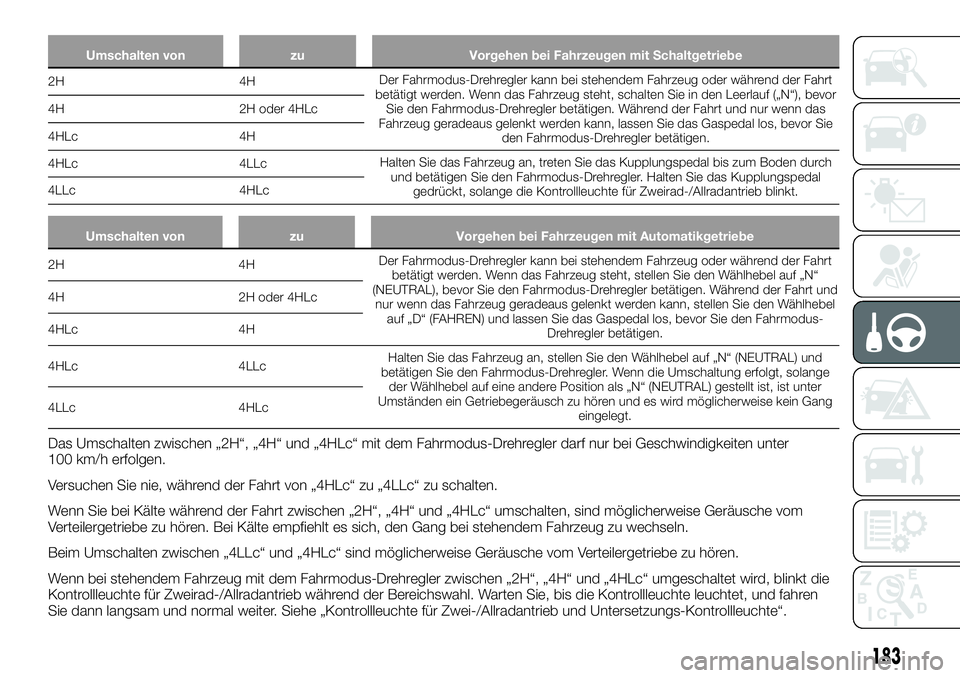

2H 4HDer Fahrmodus-Drehregler kann bei stehendem Fahrzeug oder während der Fahrt
betätigt werden. Wenn das Fahrzeug steht, schalten Sie in den Leerlauf („N“), bevor
Sie den Fahrmodus-Drehregler betätigen. Während der Fahrt und nur wenn das
Fahrzeug geradeaus gelenkt werden kann, lassen Sie das Gaspedal los, bevor Sie
den Fahrmodus-Drehregler betätigen. 4H 2H oder 4HLc
4HLc 4H
4HLc 4LLcHalten Sie das Fahrzeug an, treten Sie das Kupplungspedal bis zum Boden durch
und betätigen Sie den Fahrmodus-Drehregler. Halten Sie das Kupplungspedal
gedrückt, solange die Kontrollleuchte für Zweirad-/Allradantrieb blinkt. 4LLc 4HLc
Umschalten von zu Vorgehen bei Fahrzeugen mit Automatikgetriebe
2H 4HDer Fahrmodus-Drehregler kann bei stehendem Fahrzeug oder während der Fahrt
betätigt werden. Wenn das Fahrzeug steht, stellen Sie den Wählhebel auf „N“
(NEUTRAL), bevor Sie den Fahrmodus-Drehregler betätigen. Während der Fahrt und
nur wenn das Fahrzeug geradeaus gelenkt werden kann, stellen Sie den Wählhebel
auf „D“ (FAHREN) und lassen Sie das Gaspedal los, bevor Sie den Fahrmodus-
Drehregler betätigen. 4H 2H oder 4HLc
4HLc 4H
4HLc 4LLcHalten Sie das Fahrzeug an, stellen Sie den Wählhebel auf „N“ (NEUTRAL) und
betätigen Sie den Fahrmodus-Drehregler. Wenn die Umschaltung erfolgt, solange
der Wählhebel auf eine andere Position als „N“ (NEUTRAL) gestellt ist, ist unter
Umständen ein Getriebegeräusch zu hören und es wird möglicherweise kein Gang
eingelegt. 4LLc 4HLc
Das Umschalten zwischen „2H“, „4H“ und „4HLc“ mit dem Fahrmodus-Drehregler darf nur bei Geschwindigkeiten unter
100 km/h erfolgen.
Versuchen Sie nie, während der Fahrt von „4HLc“ zu „4LLc“ zu schalten.
Wenn Sie bei Kälte während der Fahrt zwischen „2H“, „4H“ und „4HLc“ umschalten, sind möglicherweise Geräusche vom
Verteilergetriebe zu hören. Bei Kälte empfiehlt es sich, den Gang bei stehendem Fahrzeug zu wechseln.
Beim Umschalten zwischen „4LLc“ und „4HLc“ sind möglicherweise Geräusche vom Verteilergetriebe zu hören.
Wenn bei stehendem Fahrzeug mit dem Fahrmodus-Drehregler zwischen „2H“, „4H“ und „4HLc“ umgeschaltet wird, blinkt die
Kontrollleuchte für Zweirad-/Allradantrieb während der Bereichswahl. Warten Sie, bis die Kontrollleuchte leuchtet, und fahren
Sie dann langsam und normal weiter. Siehe „Kontrollleuchte für Zwei-/Allradantrieb und Untersetzungs-Kontrollleuchte“.
183

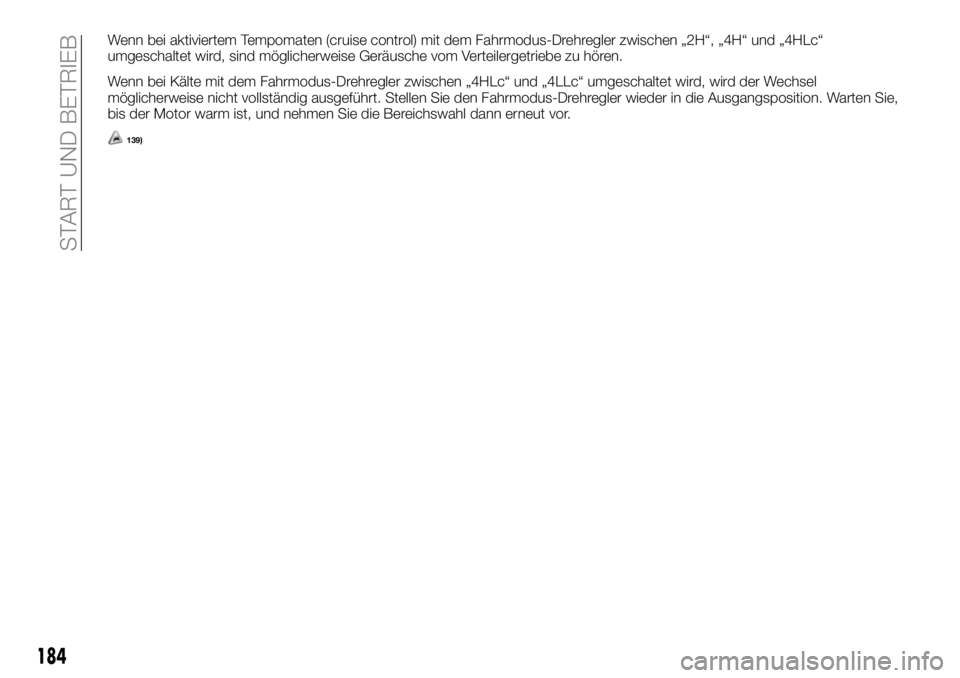

Wenn bei aktiviertem Tempomaten (cruise control) mit dem Fahrmodus-Drehregler zwischen „2H“, „4H“ und „4HLc“
umgeschaltet wird, sind möglicherweise Geräusche vom Verteilergetriebe zu hören.
Wenn bei Kälte mit dem Fahrmodus-Drehregler zwischen „4HLc“ und „4LLc“ umgeschaltet wird, wird der Wechsel
möglicherweise nicht vollständig ausgeführt. Stellen Sie den Fahrmodus-Drehregler wieder in die Ausgangsposition. Warten Sie,
bis der Motor warm ist, und nehmen Sie die Bereichswahl dann erneut vor.
139)
184
START UND BETRIEB

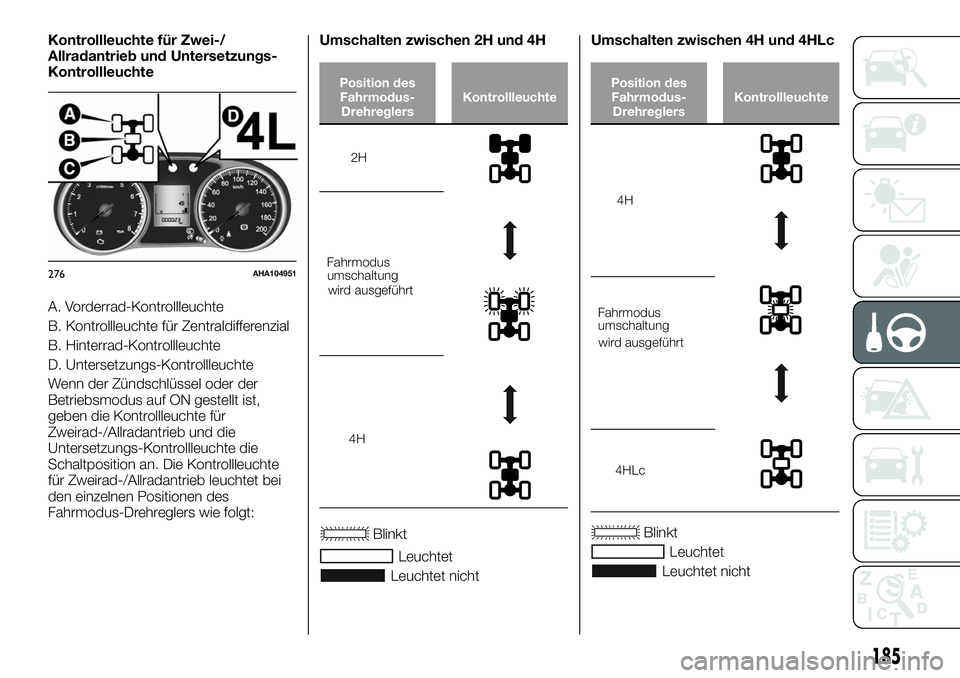

Kontrollleuchte für Zwei-/
Allradantrieb und Untersetzungs-
Kontrollleuchte
A. Vorderrad-Kontrollleuchte
B. Kontrollleuchte für Zentraldifferenzial
B. Hinterrad-Kontrollleuchte
D. Untersetzungs-Kontrollleuchte
Wenn der Zündschlüssel oder der
Betriebsmodus auf ON gestellt ist,
geben die Kontrollleuchte für
Zweirad-/Allradantrieb und die
Untersetzungs-Kontrollleuchte die
Schaltposition an. Die Kontrollleuchte
für Zweirad-/Allradantrieb leuchtet bei
den einzelnen Positionen des
Fahrmodus-Drehreglers wie folgt:Umschalten zwischen 2H und 4H
Position des
Fahrmodus-
DrehreglersKontrollleuchte
2H
Fahrmodus
wird ausgeführt
4H
Leuchtet
Leuchtet nichtUmschalten zwischen 4H und 4HLc
Position des
Fahrmodus-
DrehreglersKontrollleuchte
4H
wird ausgeführt
4HLc
Blinkt
Leuchtet
Leuchtet nicht
276AHA104951
185
Blinkt
umschaltung
Fahrmodus
umschaltung

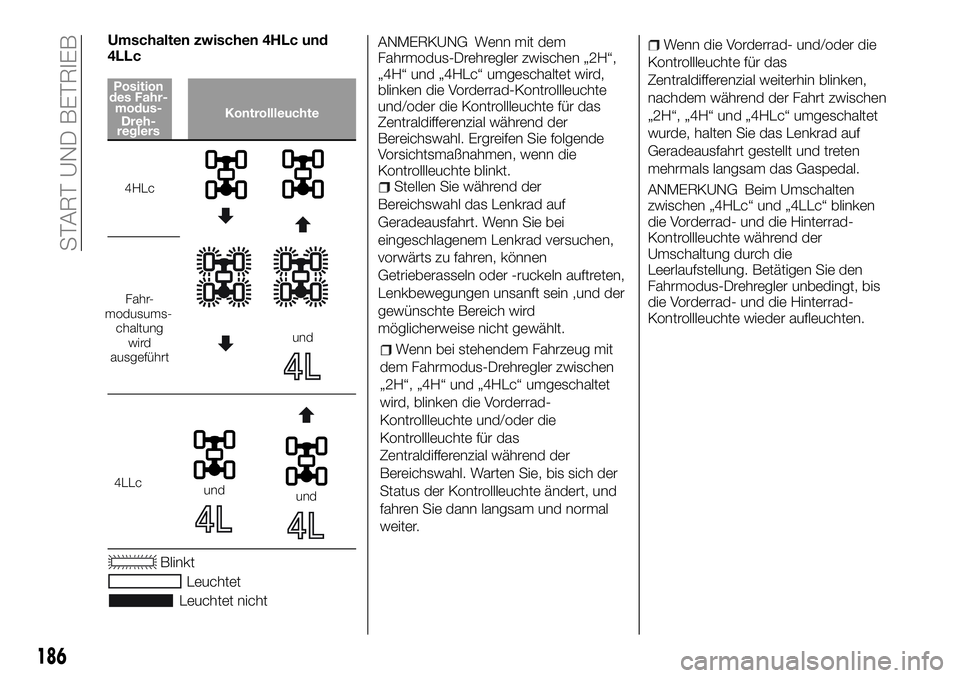

Umschalten zwischen 4HLc und
4LLc
Kontrollleuchte
4HLc
Fahr-
modusums-
chaltung
wird
ausgeführt
und
4LLcundund
Blinkt
Leuchtet
Leuchtet nichtANMERKUNG Wenn mit dem
Fahrmodus-Drehregler zwischen „2H“,
„4H“ und „4HLc“ umgeschaltet wird,
blinken die Vorderrad-Kontrollleuchte
und/oder die Kontrollleuchte für das
Zentraldifferenzial während der
Bereichswahl. Ergreifen Sie folgende
Vorsichtsmaßnahmen, wenn die
Kontrollleuchte blinkt.
Stellen Sie während der
Bereichswahl das Lenkrad auf
Geradeausfahrt. Wenn Sie bei
eingeschlagenem Lenkrad versuchen,
vorwärts zu fahren, können
Getrieberasseln oder -ruckeln auftreten,
Lenkbewegungen unsanft sein ,und der
gewünschte Bereich wird
möglicherweise nicht gewählt.
Wenn bei stehendem Fahrzeug mit
dem Fahrmodus-Drehregler zwischen
„2H“, „4H“ und „4HLc“ umgeschaltet
wird, blinken die Vorderrad-
Kontrollleuchte und/oder die
Kontrollleuchte für das
Zentraldifferenzial während der
Bereichswahl. Warten Sie, bis sich der
Status der Kontrollleuchte ändert, und
fahren Sie dann langsam und normal
weiter.
Wenn die Vorderrad- und/oder die
Kontrollleuchte für das
Zentraldifferenzial weiterhin blinken,
nachdem während der Fahrt zwischen
„2H“, „4H“ und „4HLc“ umgeschaltet
wurde, halten Sie das Lenkrad auf
Geradeausfahrt gestellt und treten
mehrmals langsam das Gaspedal.
ANMERKUNG Beim Umschalten
zwischen „4HLc“ und „4LLc“ blinken
die Vorderrad- und die Hinterrad-
Kontrollleuchte während der
Umschaltung durch die
Leerlaufstellung. Betätigen Sie den
Fahrmodus-Drehregler unbedingt, bis
die Vorderrad- und die Hinterrad-
Kontrollleuchte wieder aufleuchten.
186
START UND BETRIEB
Position
des Fahr-
modus-
Dreh-
reglers

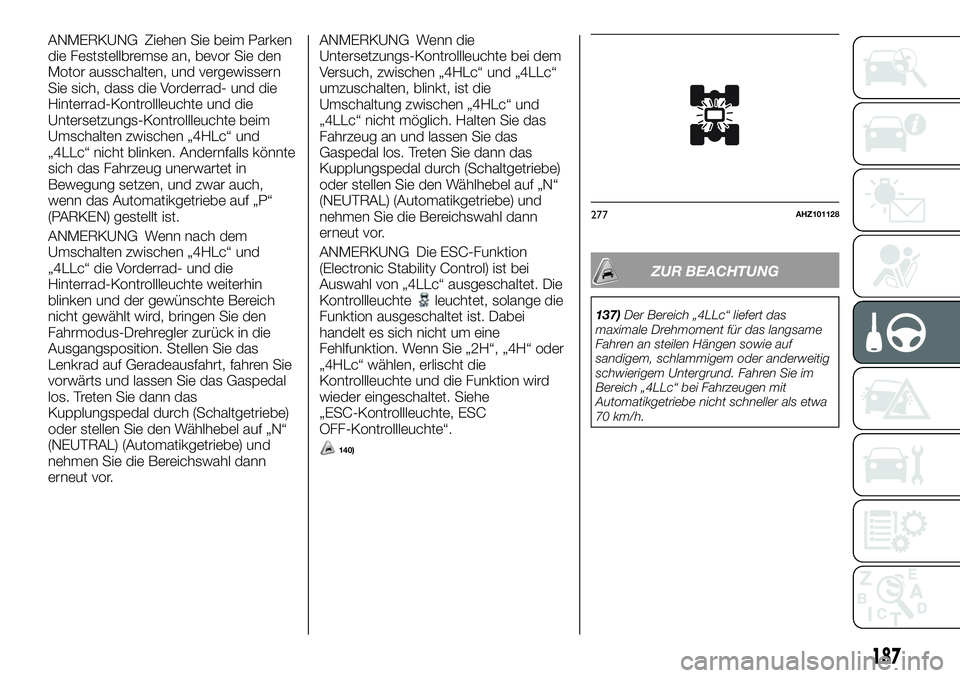

ANMERKUNG Ziehen Sie beim Parken
die Feststellbremse an, bevor Sie den
Motor ausschalten, und vergewissern
Sie sich, dass die Vorderrad- und die
Hinterrad-Kontrollleuchte und die
Untersetzungs-Kontrollleuchte beim
Umschalten zwischen „4HLc“ und
„4LLc“ nicht blinken. Andernfalls könnte
sich das Fahrzeug unerwartet in
Bewegung setzen, und zwar auch,
wenn das Automatikgetriebe auf „P“
(PARKEN) gestellt ist.
ANMERKUNG Wenn nach dem
Umschalten zwischen „4HLc“ und
„4LLc“ die Vorderrad- und die
Hinterrad-Kontrollleuchte weiterhin
blinken und der gewünschte Bereich
nicht gewählt wird, bringen Sie den
Fahrmodus-Drehregler zurück in die
Ausgangsposition. Stellen Sie das
Lenkrad auf Geradeausfahrt, fahren Sie
vorwärts und lassen Sie das Gaspedal
los. Treten Sie dann das
Kupplungspedal durch (Schaltgetriebe)
oder stellen Sie den Wählhebel auf „N“
(NEUTRAL) (Automatikgetriebe) und
nehmen Sie die Bereichswahl dann
erneut vor.ANMERKUNG Wenn die
Untersetzungs-Kontrollleuchte bei dem
Versuch, zwischen „4HLc“ und „4LLc“
umzuschalten, blinkt, ist die
Umschaltung zwischen „4HLc“ und
„4LLc“ nicht möglich. Halten Sie das
Fahrzeug an und lassen Sie das
Gaspedal los. Treten Sie dann das
Kupplungspedal durch (Schaltgetriebe)
oder stellen Sie den Wählhebel auf „N“
(NEUTRAL) (Automatikgetriebe) und
nehmen Sie die Bereichswahl dann
erneut vor.
ANMERKUNG Die ESC-Funktion
(Electronic Stability Control) ist bei
Auswahl von „4LLc“ ausgeschaltet. Die
Kontrollleuchte
leuchtet, solange die
Funktion ausgeschaltet ist. Dabei
handelt es sich nicht um eine
Fehlfunktion. Wenn Sie „2H“, „4H“ oder
„4HLc“ wählen, erlischt die
Kontrollleuchte und die Funktion wird
wieder eingeschaltet. Siehe
„ESC-Kontrollleuchte, ESC
OFF-Kontrollleuchte“.
140)
ZUR BEACHTUNG
137)Der Bereich „4LLc“ liefert das
maximale Drehmoment für das langsame
Fahren an steilen Hängen sowie auf
sandigem, schlammigem oder anderweitig
schwierigem Untergrund. Fahren Sie im
Bereich „4LLc“ bei Fahrzeugen mit
Automatikgetriebe nicht schneller als etwa
70 km/h.
277AHZ101128
187

138)Verwenden Sie den Bereich „4HLc“
oder „4LLc“ nicht auf trockenen,
asphaltierten Straßen und Autobahnen.
Andernfalls kann es zu übermäßigem
Reifenverschleiß, erhöhtem
Kraftstoffverbrauch und höherer
Geräuschentwicklung kommen. Außerdem
kann die Temperatur des Differenzialöls
steigen, was zu Schäden am
Antriebssystem führen kann. Zudem wird
der Antriebsstrang einer übermäßigen
Belastung ausgesetzt, die zu Ölaustritt,
festgefressenen Komponenten oder
anderen schwerwiegenden Problemen
führt. Wählen Sie auf trockenen,
asphaltierten Straßen und Autobahnen
immer den Bereich „2H“ oder „4H“.
139)Betätigen Sie nicht den
Fahrmodus-Drehregler, wenn die
Hinterräder des Fahrzeugs auf Schnee oder
Eis rutschen.
140)Bei einem Problem im
Umschaltsystem wird eine
Schutzvorrichtung aktiviert. Die Vorderrad-
und die Hinterrad-Kontrollleuchte
erlöschen, die Kontrollleuchte für das
Zentraldifferenzial blinkt schnell (zweimal
pro Sekunde) und das Umschalten ist nicht
mehr möglich Abb. 277. Stellen Sie das
Fahrzeug an einer sicheren Stelle ab und
schalten Sie den Motor einen Moment aus.
Lassen Sie den Motor wieder an. Die
Kontrollleuchte sollte jetzt wie üblich
funktionieren. Wenn die Kontrollleuchten
weiterhin blinken, lassen Sie das Fahrzeug
möglichst bald von einer Fiat-Werkstatt

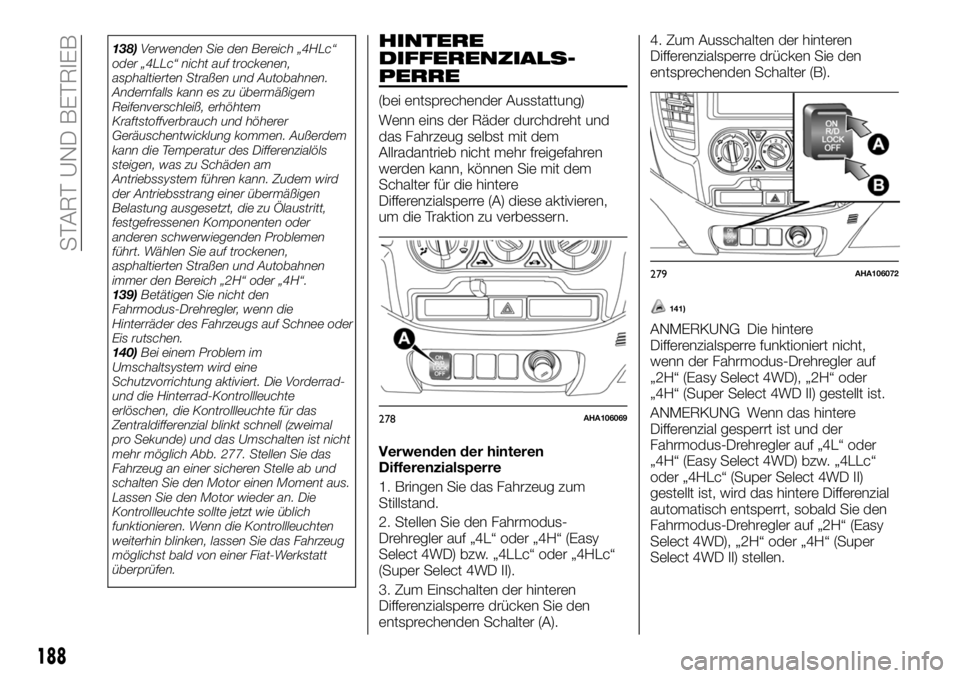

überprüfen.HINTERE
DIFFERENZIALS-
PERRE
(bei entsprechender Ausstattung)
Wenn eins der Räder durchdreht und
das Fahrzeug selbst mit dem
Allradantrieb nicht mehr freigefahren
werden kann, können Sie mit dem
Schalter für die hintere
Differenzialsperre (A) diese aktivieren,
um die Traktion zu verbessern.
Verwenden der hinteren
Differenzialsperre
1. Bringen Sie das Fahrzeug zum
Stillstand.
2. Stellen Sie den Fahrmodus-
Drehregler auf „4L“ oder „4H“ (Easy
Select 4WD) bzw. „4LLc“ oder „4HLc“
(Super Select 4WD II).
3. Zum Einschalten der hinteren
Differenzialsperre drücken Sie den
entsprechenden Schalter (A).4. Zum Ausschalten der hinteren
Differenzialsperre drücken Sie den
entsprechenden Schalter (B).
141)
ANMERKUNG Die hintere
Differenzialsperre funktioniert nicht,
wenn der Fahrmodus-Drehregler auf
„2H“ (Easy Select 4WD), „2H“ oder
„4H“ (Super Select 4WD II) gestellt ist.
ANMERKUNG Wenn das hintere
Differenzial gesperrt ist und der
Fahrmodus-Drehregler auf „4L“ oder
„4H“ (Easy Select 4WD) bzw. „4LLc“
oder „4HLc“ (Super Select 4WD II)
gestellt ist, wird das hintere Differenzial
automatisch entsperrt, sobald Sie den
Fahrmodus-Drehregler auf „2H“ (Easy
Select 4WD), „2H“ oder „4H“ (Super
Select 4WD II) stellen.
278AHA106069
279AHA106072
188
START UND BETRIEB
