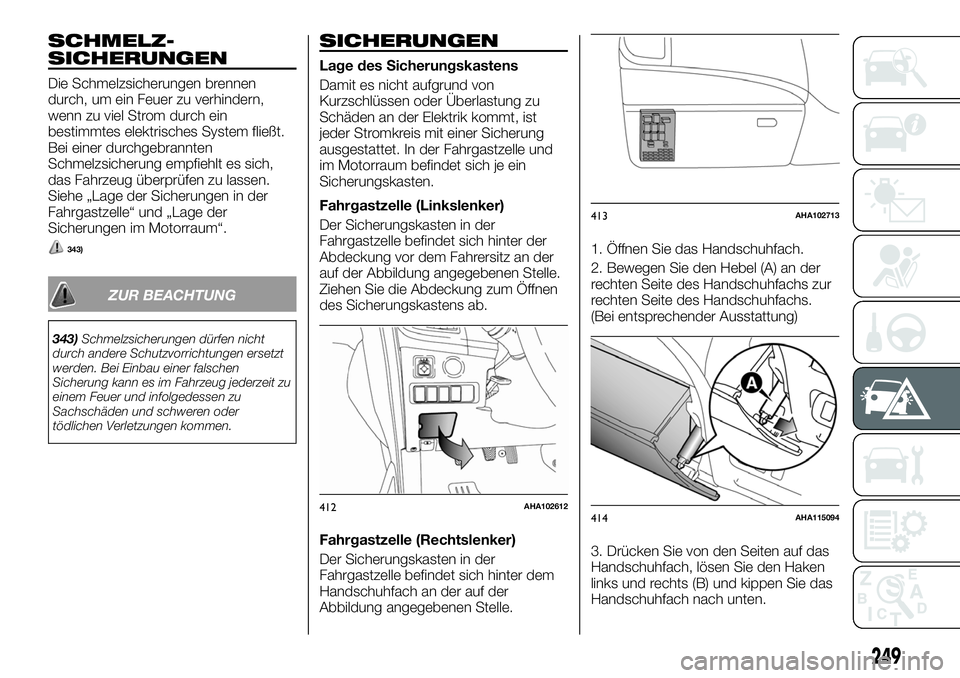

SCHMELZ-
SICHERUNGEN
Die Schmelzsicherungen brennen
durch, um ein Feuer zu verhindern,
wenn zu viel Strom durch ein
bestimmtes elektrisches System fließt.
Bei einer durchgebrannten
Schmelzsicherung empfiehlt es sich,
das Fahrzeug überprüfen zu lassen.
Siehe „Lage der Sicherungen in der
Fahrgastzelle“ und „Lage der
Sicherungen im Motorraum“.
343)
ZUR BEACHTUNG
343)Schmelzsicherungen dürfen nicht
durch andere Schutzvorrichtungen ersetzt
werden. Bei Einbau einer falschen
Sicherung kann es im Fahrzeug jederzeit zu
einem Feuer und infolgedessen zu
Sachschäden und schweren oder
tödlichen Verletzungen kommen.
SICHERUNGEN
Lage des Sicherungskastens
Damit es nicht aufgrund von
Kurzschlüssen oder Überlastung zu
Schäden an der Elektrik kommt, ist
jeder Stromkreis mit einer Sicherung
ausgestattet. In der Fahrgastzelle und
im Motorraum befindet sich je ein
Sicherungskasten.
Fahrgastzelle (Linkslenker)
Der Sicherungskasten in der
Fahrgastzelle befindet sich hinter der
Abdeckung vor dem Fahrersitz an der
auf der Abbildung angegebenen Stelle.
Ziehen Sie die Abdeckung zum Öffnen
des Sicherungskastens ab.
Fahrgastzelle (Rechtslenker)
Der Sicherungskasten in der
Fahrgastzelle befindet sich hinter dem
Handschuhfach an der auf der
Abbildung angegebenen Stelle.1. Öffnen Sie das Handschuhfach.
2. Bewegen Sie den Hebel (A) an der
rechten Seite des Handschuhfachs zur
rechten Seite des Handschuhfachs.
(Bei entsprechender Ausstattung)
3. Drücken Sie von den Seiten auf das
Handschuhfach, lösen Sie den Haken
links und rechts (B) und kippen Sie das
Handschuhfach nach unten.
412AHA102612
413AHA102713
414AHA115094
249

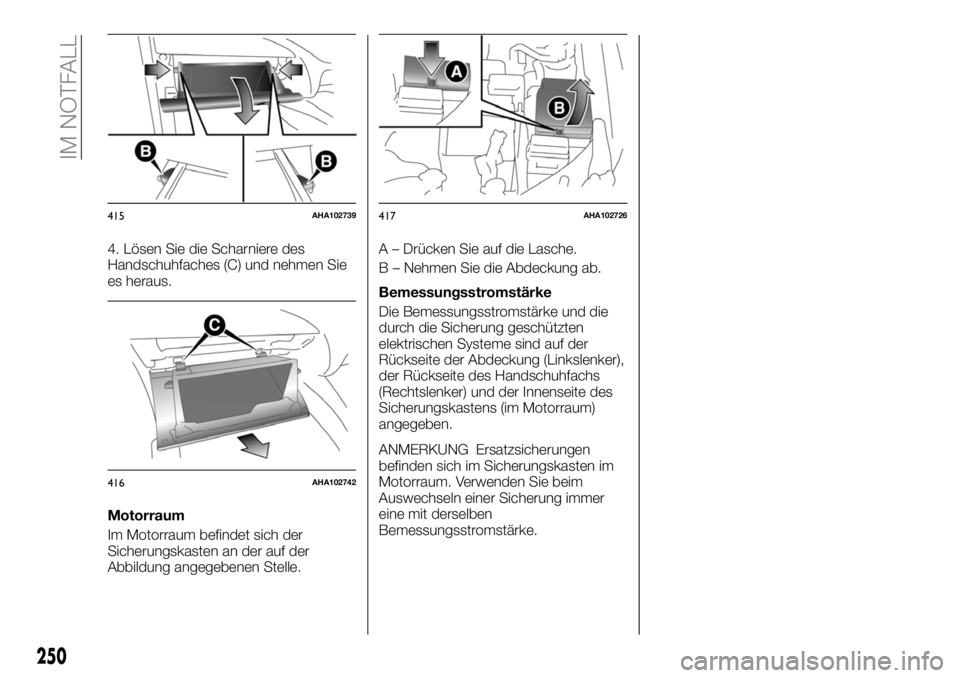

4. Lösen Sie die Scharniere des
Handschuhfaches (C) und nehmen Sie
es heraus.
Motorraum
Im Motorraum befindet sich der
Sicherungskasten an der auf der
Abbildung angegebenen Stelle.A – Drücken Sie auf die Lasche.
B – Nehmen Sie die Abdeckung ab.
Bemessungsstromstärke
Die Bemessungsstromstärke und die
durch die Sicherung geschützten
elektrischen Systeme sind auf der
Rückseite der Abdeckung (Linkslenker),
der Rückseite des Handschuhfachs
(Rechtslenker) und der Innenseite des
Sicherungskastens (im Motorraum)
angegeben.
ANMERKUNG Ersatzsicherungen
befinden sich im Sicherungskasten im
Motorraum. Verwenden Sie beim
Auswechseln einer Sicherung immer
eine mit derselben
Bemessungsstromstärke.
415AHA102739
416AHA102742
417AHA102726
250
IM NOTFALL

Lage der Sicherungen in der Fahrgastzelle
Nr. Elektrik Ladevolumen
1 Rückleuchte (links) 7,5 A
2Zigarettenanzünder
15 A
Zigarettenanzünder/Zubehörbuchse
3 Zündspule 10 A
4 Anlassermotor 7,5 A
5 Schiebedach 20 A
6 Zubehörsteckdose 15 A
418AA0103837
251

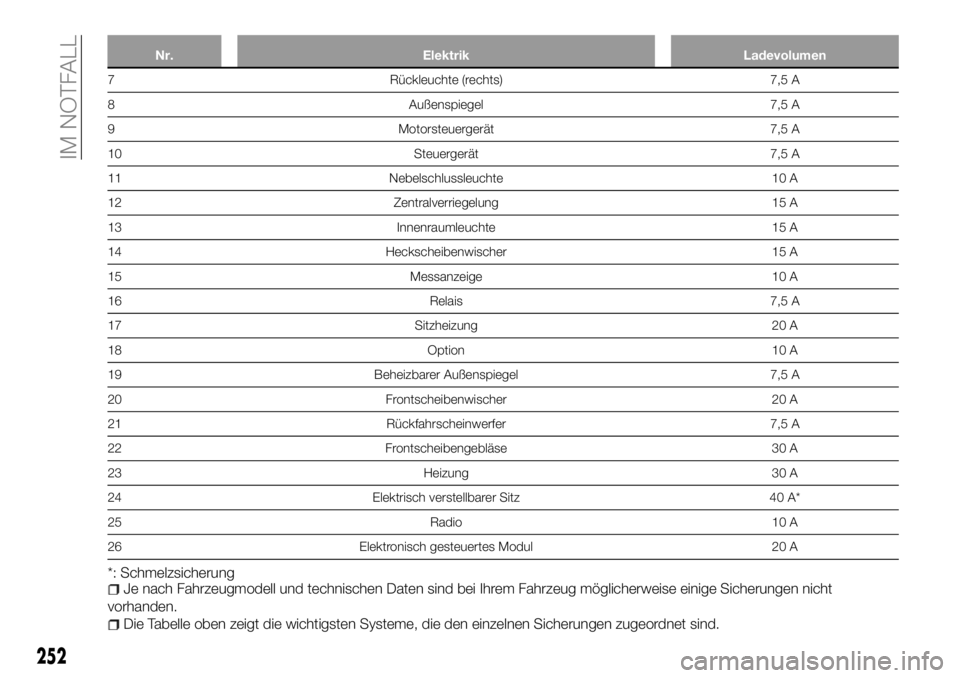

Nr. Elektrik Ladevolumen
7 Rückleuchte (rechts) 7,5 A
8 Außenspiegel 7,5 A
9 Motorsteuergerät 7,5 A
10 Steuergerät 7,5 A
11 Nebelschlussleuchte 10 A
12 Zentralverriegelung 15 A
13 Innenraumleuchte 15 A
14 Heckscheibenwischer 15 A
15 Messanzeige 10 A
16 Relais 7,5 A
17 Sitzheizung 20 A
18 Option 10 A
19 Beheizbarer Außenspiegel 7,5 A
20 Frontscheibenwischer 20 A
21 Rückfahrscheinwerfer 7,5 A
22 Frontscheibengebläse 30 A
23 Heizung 30 A
24 Elektrisch verstellbarer Sitz 40 A*
25 Radio 10 A
26 Elektronisch gesteuertes Modul 20 A
*: SchmelzsicherungJe nach Fahrzeugmodell und technischen Daten sind bei Ihrem Fahrzeug möglicherweise einige Sicherungen nicht
vorhanden.
Die Tabelle oben zeigt die wichtigsten Systeme, die den einzelnen Sicherungen zugeordnet sind.
252
IM NOTFALL

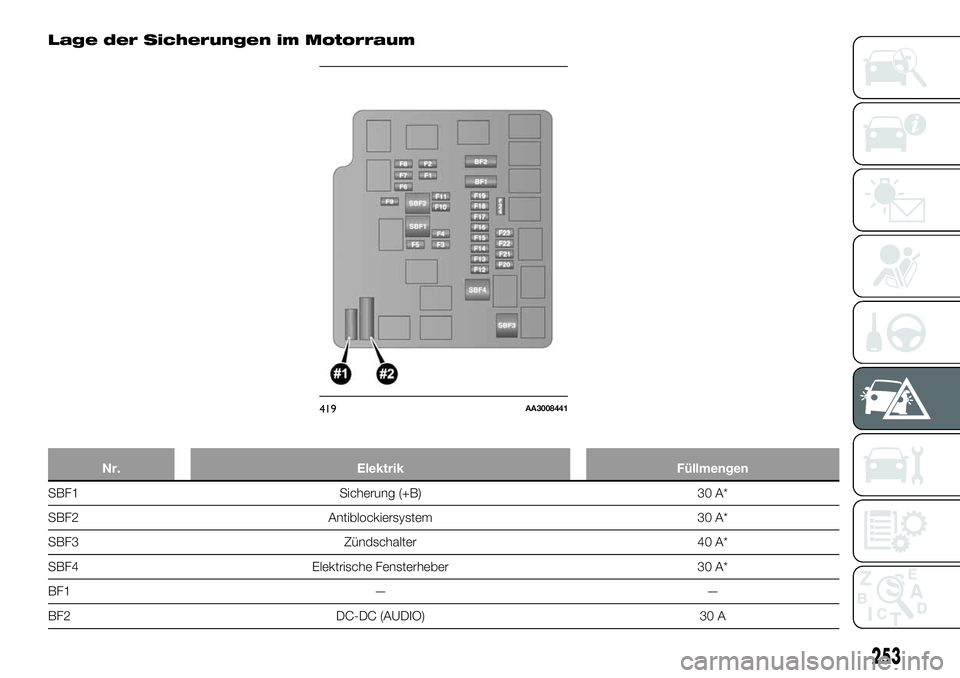

Lage der Sicherungen im Motorraum
Nr. Elektrik Füllmengen
SBF1 Sicherung (+B) 30 A*
SBF2 Antiblockiersystem 30 A*
SBF3 Zündschalter 40 A*
SBF4 Elektrische Fensterheber 30 A*
BF1 — —
BF2 DC-DC (AUDIO) 30 A
419AA3008441
253

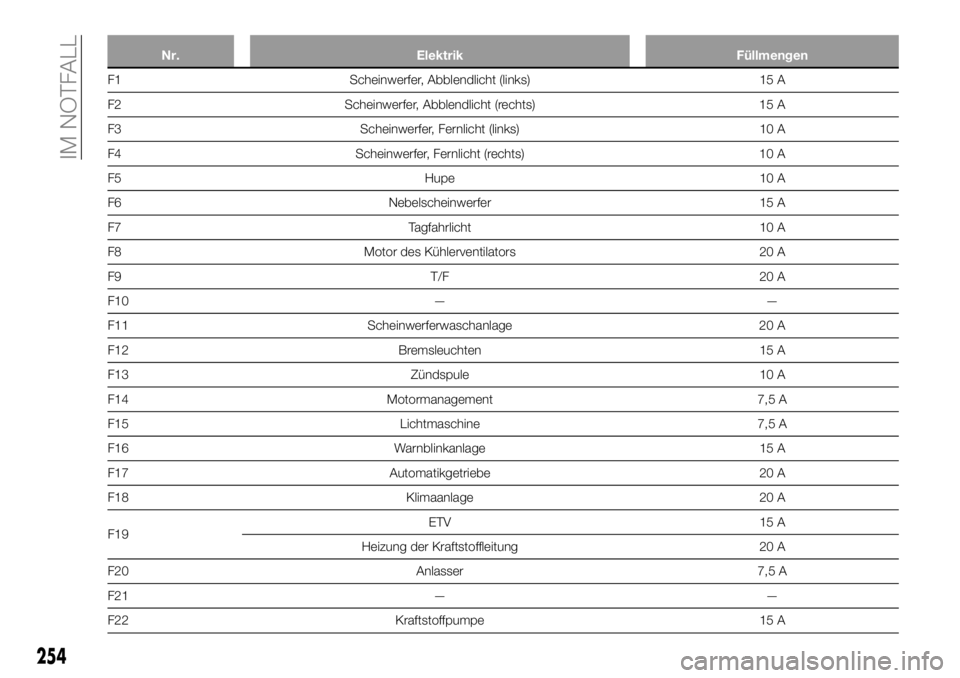

Nr. Elektrik Füllmengen
F1 Scheinwerfer, Abblendlicht (links) 15 A
F2 Scheinwerfer, Abblendlicht (rechts) 15 A
F3 Scheinwerfer, Fernlicht (links) 10 A
F4 Scheinwerfer, Fernlicht (rechts) 10 A
F5 Hupe 10 A
F6 Nebelscheinwerfer 15 A
F7 Tagfahrlicht 10 A
F8 Motor des Kühlerventilators 20 A
F9 T/F 20 A
F10 — —
F11 Scheinwerferwaschanlage 20 A
F12 Bremsleuchten 15 A
F13 Zündspule 10 A
F14 Motormanagement 7,5 A
F15 Lichtmaschine 7,5 A
F16 Warnblinkanlage 15 A
F17 Automatikgetriebe 20 A
F18 Klimaanlage 20 A
F19ETV 15 A
Heizung der Kraftstoffleitung 20 A
F20 Anlasser 7,5 A
F21 — —
F22 Kraftstoffpumpe 15 A
254
IM NOTFALL

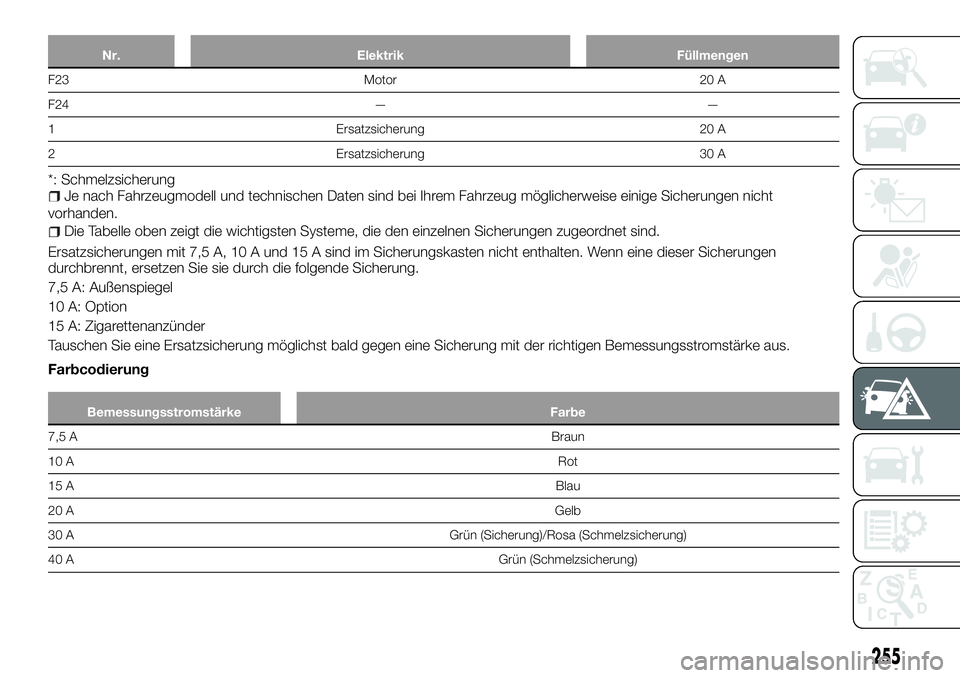

Nr. Elektrik Füllmengen
F23 Motor 20 A
F24 — —
1 Ersatzsicherung 20 A
2 Ersatzsicherung 30 A
*: SchmelzsicherungJe nach Fahrzeugmodell und technischen Daten sind bei Ihrem Fahrzeug möglicherweise einige Sicherungen nicht
vorhanden.
Die Tabelle oben zeigt die wichtigsten Systeme, die den einzelnen Sicherungen zugeordnet sind.
Ersatzsicherungen mit 7,5 A, 10 A und 15 A sind im Sicherungskasten nicht enthalten. Wenn eine dieser Sicherungen
durchbrennt, ersetzen Sie sie durch die folgende Sicherung.
7,5 A: Außenspiegel
10 A: Option
15 A: Zigarettenanzünder
Tauschen Sie eine Ersatzsicherung möglichst bald gegen eine Sicherung mit der richtigen Bemessungsstromstärke aus.
Farbcodierung
Bemessungsstromstärke Farbe
7,5 ABraun
10 ARot
15 ABlau
20 AGelb
30 A Grün (Sicherung)/Rosa (Schmelzsicherung)
40 AGrün (Schmelzsicherung)
255

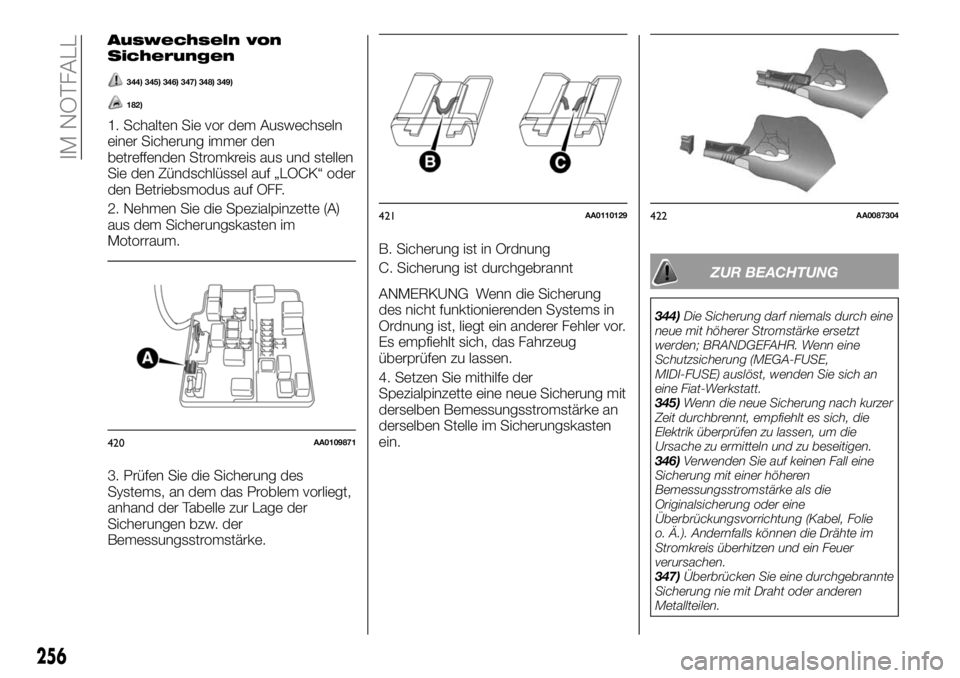

Auswechseln von
Sicherungen
344) 345) 346) 347) 348) 349)
182)
1. Schalten Sie vor dem Auswechseln
einer Sicherung immer den
betreffenden Stromkreis aus und stellen
Sie den Zündschlüssel auf „LOCK“ oder
den Betriebsmodus auf OFF.
2. Nehmen Sie die Spezialpinzette (A)
aus dem Sicherungskasten im
Motorraum.
3. Prüfen Sie die Sicherung des
Systems, an dem das Problem vorliegt,
anhand der Tabelle zur Lage der
Sicherungen bzw. der
Bemessungsstromstärke.B. Sicherung ist in Ordnung
C. Sicherung ist durchgebrannt
ANMERKUNG Wenn die Sicherung
des nicht funktionierenden Systems in
Ordnung ist, liegt ein anderer Fehler vor.
Es empfiehlt sich, das Fahrzeug
überprüfen zu lassen.
4. Setzen Sie mithilfe der
Spezialpinzette eine neue Sicherung mit
derselben Bemessungsstromstärke an
derselben Stelle im Sicherungskasten
ein.
ZUR BEACHTUNG
344)Die Sicherung darf niemals durch eine
neue mit höherer Stromstärke ersetzt
werden; BRANDGEFAHR. Wenn eine
Schutzsicherung (MEGA-FUSE,
MIDI-FUSE) auslöst, wenden Sie sich an
eine Fiat-Werkstatt.
345)Wenn die neue Sicherung nach kurzer
Zeit durchbrennt, empfiehlt es sich, die
Elektrik überprüfen zu lassen, um die
Ursache zu ermitteln und zu beseitigen.
346)Verwenden Sie auf keinen Fall eine
Sicherung mit einer höheren
Bemessungsstromstärke als die
Originalsicherung oder eine
Überbrückungsvorrichtung (Kabel, Folie
o. Ä.). Andernfalls können die Drähte im
Stromkreis überhitzen und ein Feuer
verursachen.
347)Überbrücken Sie eine durchgebrannte
Sicherung nie mit Draht oder anderen
Metallteilen.
420AA0109871
421AA0110129422AA0087304
256
IM NOTFALL

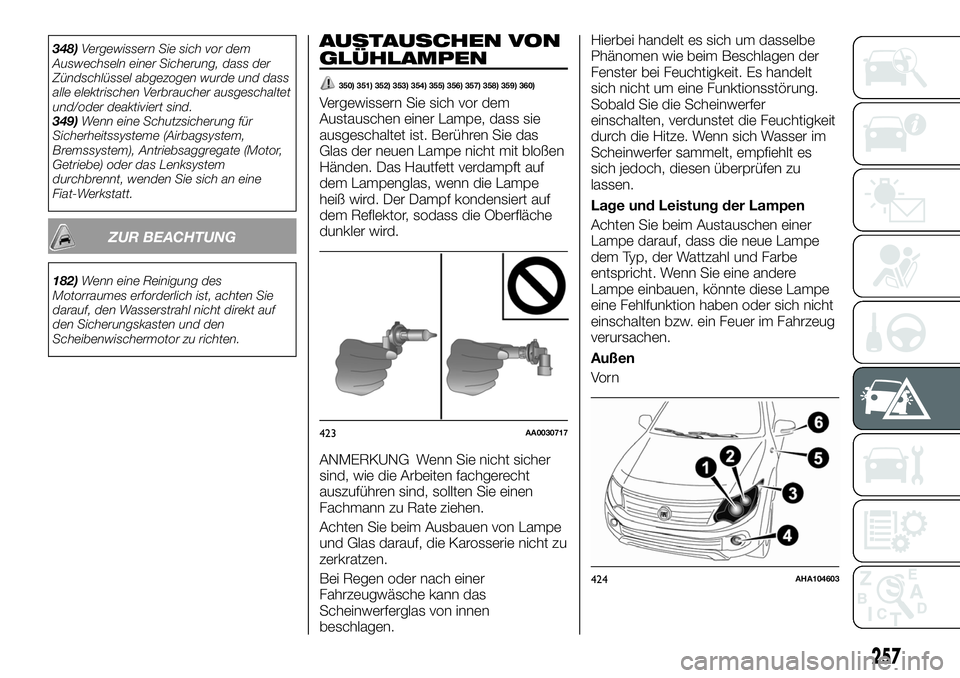

348)Vergewissern Sie sich vor dem
Auswechseln einer Sicherung, dass der
Zündschlüssel abgezogen wurde und dass
alle elektrischen Verbraucher ausgeschaltet
und/oder deaktiviert sind.
349)Wenn eine Schutzsicherung für
Sicherheitssysteme (Airbagsystem,
Bremssystem), Antriebsaggregate (Motor,
Getriebe) oder das Lenksystem
durchbrennt, wenden Sie sich an eine
Fiat-Werkstatt.
ZUR BEACHTUNG
182)Wenn eine Reinigung des
Motorraumes erforderlich ist, achten Sie
darauf, den Wasserstrahl nicht direkt auf
den Sicherungskasten und den
Scheibenwischermotor zu richten.
AUSTAUSCHEN VON
GLÜHLAMPEN
350) 351) 352) 353) 354) 355) 356) 357) 358) 359) 360)
Vergewissern Sie sich vor dem
Austauschen einer Lampe, dass sie
ausgeschaltet ist. Berühren Sie das
Glas der neuen Lampe nicht mit bloßen
Händen. Das Hautfett verdampft auf
dem Lampenglas, wenn die Lampe
heiß wird. Der Dampf kondensiert auf
dem Reflektor, sodass die Oberfläche
dunkler wird.
ANMERKUNG Wenn Sie nicht sicher
sind, wie die Arbeiten fachgerecht
auszuführen sind, sollten Sie einen
Fachmann zu Rate ziehen.
Achten Sie beim Ausbauen von Lampe
und Glas darauf, die Karosserie nicht zu
zerkratzen.
Bei Regen oder nach einer
Fahrzeugwäsche kann das
Scheinwerferglas von innen
beschlagen.Hierbei handelt es sich um dasselbe
Phänomen wie beim Beschlagen der
Fenster bei Feuchtigkeit. Es handelt
sich nicht um eine Funktionsstörung.
Sobald Sie die Scheinwerfer
einschalten, verdunstet die Feuchtigkeit
durch die Hitze. Wenn sich Wasser im
Scheinwerfer sammelt, empfiehlt es
sich jedoch, diesen überprüfen zu
lassen.
Lage und Leistung der Lampen
Achten Sie beim Austauschen einer
Lampe darauf, dass die neue Lampe
dem Typ, der Wattzahl und Farbe
entspricht. Wenn Sie eine andere
Lampe einbauen, könnte diese Lampe
eine Fehlfunktion haben oder sich nicht
einschalten bzw. ein Feuer im Fahrzeug
verursachen.
Außen
Vo r n
423AA0030717
424AHA104603
257

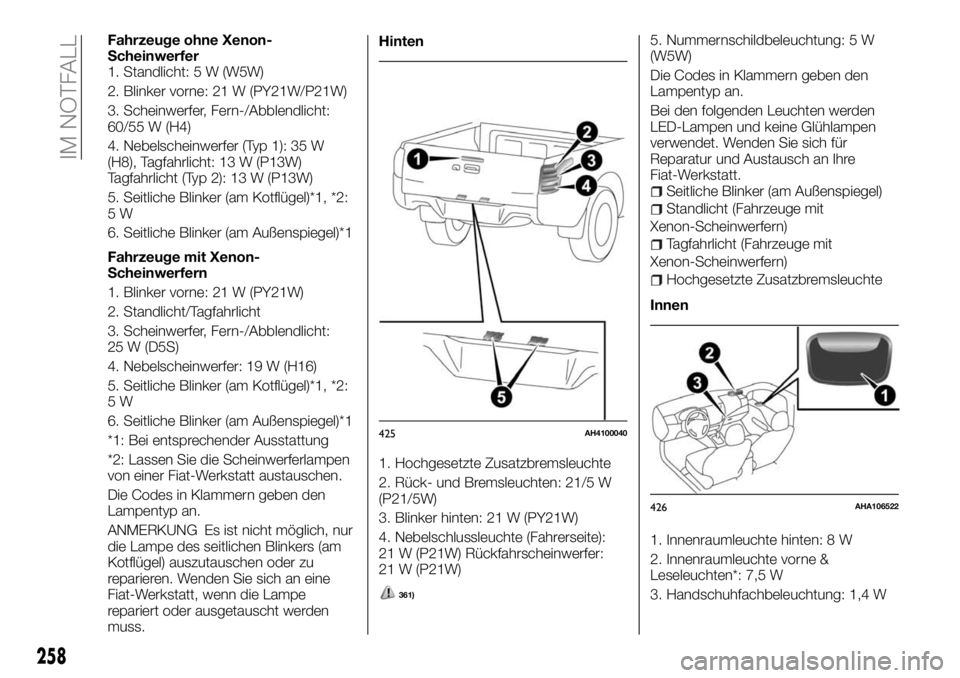

Fahrzeuge ohne Xenon-
Scheinwerfer
1. Standlicht: 5 W (W5W)
2. Blinker vorne: 21 W (PY21W/P21W)
3. Scheinwerfer, Fern-/Abblendlicht:
60/55 W (H4)
4. Nebelscheinwerfer (Typ 1): 35 W
(H8), Tagfahrlicht: 13 W (P13W)
Tagfahrlicht (Typ 2): 13 W (P13W)
5. Seitliche Blinker (am Kotflügel)*1, *2:
5W
6. Seitliche Blinker (am Außenspiegel)*1
Fahrzeuge mit Xenon-
Scheinwerfern
1. Blinker vorne: 21 W (PY21W)
2. Standlicht/Tagfahrlicht
3. Scheinwerfer, Fern-/Abblendlicht:
25 W (D5S)
4. Nebelscheinwerfer: 19 W (H16)
5. Seitliche Blinker (am Kotflügel)*1, *2:
5W
6. Seitliche Blinker (am Außenspiegel)*1
*1: Bei entsprechender Ausstattung
*2: Lassen Sie die Scheinwerferlampen
von einer Fiat-Werkstatt austauschen.
Die Codes in Klammern geben den
Lampentyp an.
ANMERKUNG Es ist nicht möglich, nur
die Lampe des seitlichen Blinkers (am
Kotflügel) auszutauschen oder zu
reparieren. Wenden Sie sich an eine
Fiat-Werkstatt, wenn die Lampe
repariert oder ausgetauscht werden
muss.
361)
Hinten
1. Hochgesetzte Zusatzbremsleuchte
2. Rück- und Bremsleuchten: 21/5 W
(P21/5W)
3. Blinker hinten: 21 W (PY21W)
4. Nebelschlussleuchte (Fahrerseite):
21 W (P21W) Rückfahrscheinwerfer:
21 W (P21W)5. Nummernschildbeleuchtung: 5 W
(W5W)
Die Codes in Klammern geben den
Lampentyp an.
Bei den folgenden Leuchten werden
LED-Lampen und keine Glühlampen
verwendet. Wenden Sie sich für
Reparatur und Austausch an Ihre
Fiat-Werkstatt.
Seitliche Blinker (am Außenspiegel)
Standlicht (Fahrzeuge mit
Xenon-Scheinwerfern)
Tagfahrlicht (Fahrzeuge mit
Xenon-Scheinwerfern)
Hochgesetzte Zusatzbremsleuchte
Innen
1. Innenraumleuchte hinten: 8 W
2. Innenraumleuchte vorne &
Leseleuchten*: 7,5 W
3. Handschuhfachbeleuchtung: 1,4 W
425AH4100040
426AHA106522
258
