FIAT FULLBACK 2018 Instructieboek (in Dutch)

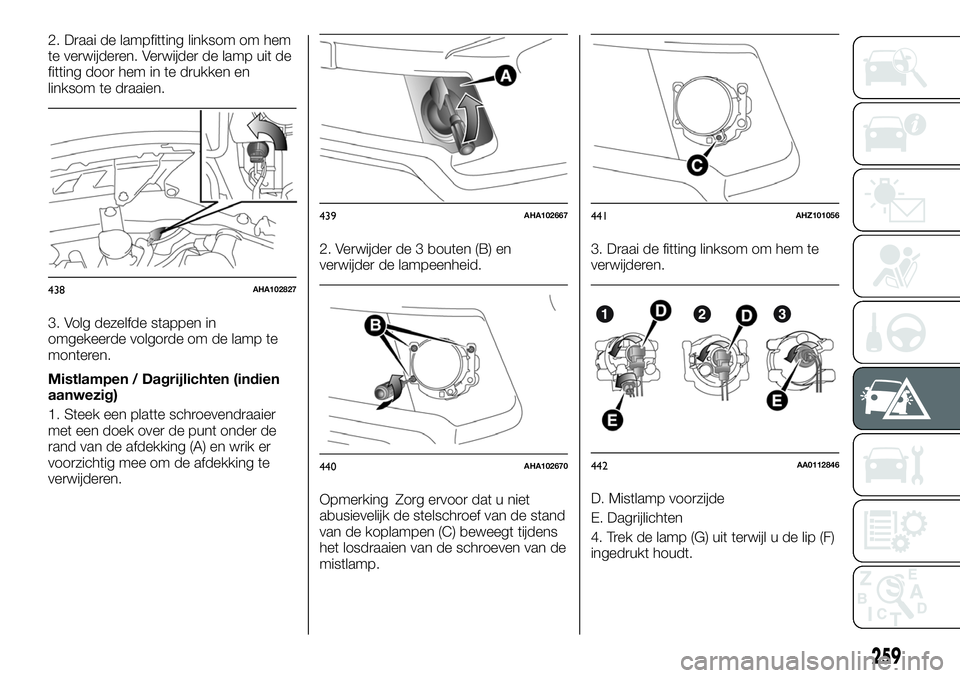

2. Draai de lampfitting linksom om hem
te verwijderen. Verwijder de lamp uit de
fitting door hem in te drukken en
linksom te draaien.
3. Volg dezelfde stappen in
omgekeerde volgorde om de lamp te
monteren.
Mistlampen / Dagrijlichten (indien
aanwezig)
1. Steek een platte schroevendraaier
met een doek over de punt onder de
rand van de afdekking (A) en wrik er
voorzichtig mee om de afdekking te
verwijderen.2. Verwijder de 3 bouten (B) en
verwijder de lampeenheid.
Opmerking Zorg ervoor dat u niet
abusievelijk de stelschroef van de stand
van de koplampen (C) beweegt tijdens
het losdraaien van de schroeven van de
mistlamp.3. Draai de fitting linksom om hem te
verwijderen.
D. Mistlamp voorzijde
E. Dagrijlichten
4. Trek de lamp (G) uit terwijl u de lip (F)
ingedrukt houdt.
438AHA102827
439AHA102667
440AHA102670
441AHZ101056
442AA0112846
259

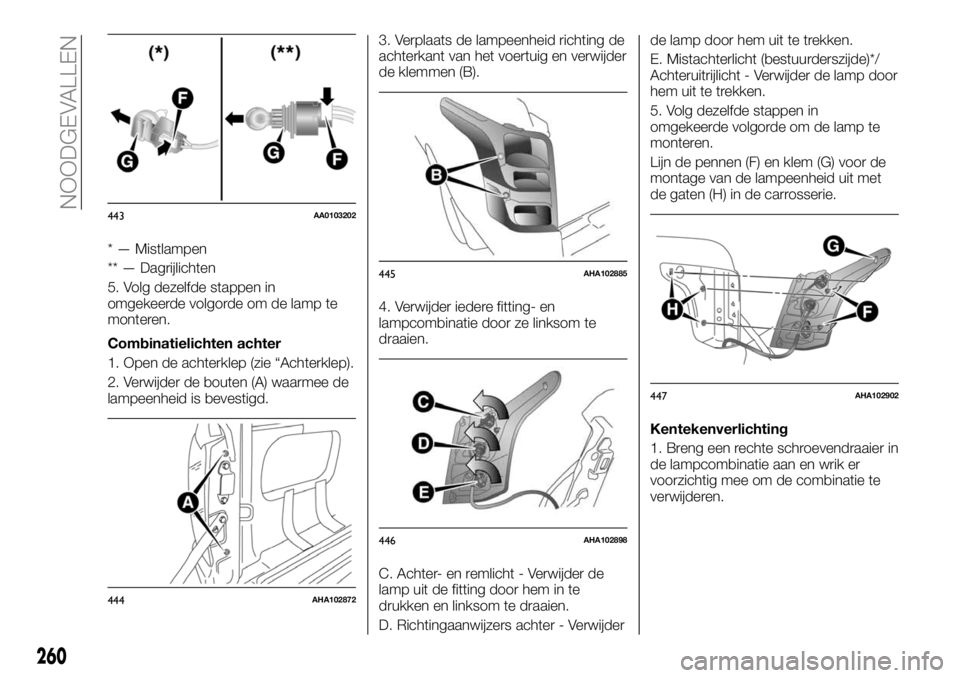

* — Mistlampen
** — Dagrijlichten
5. Volg dezelfde stappen in
omgekeerde volgorde om de lamp te
monteren.
Combinatielichten achter
1. Open de achterklep (zie “Achterklep).
2. Verwijder de bouten (A) waarmee de
lampeenheid is bevestigd.3. Verplaats de lampeenheid richting de
achterkant van het voertuig en verwijder
de klemmen (B).
4. Verwijder iedere fitting- en
lampcombinatie door ze linksom te
draaien.
C. Achter- en remlicht - Verwijder de
lamp uit de fitting door hem in te
drukken en linksom te draaien.
D. Richtingaanwijzers achter - Verwijderde lamp door hem uit te trekken.
E. Mistachterlicht (bestuurderszijde)*/
Achteruitrijlicht - Verwijder de lamp door
hem uit te trekken.
5. Volg dezelfde stappen in
omgekeerde volgorde om de lamp te
monteren.
Lijn de pennen (F) en klem (G) voor de
montage van de lampeenheid uit met
de gaten (H) in de carrosserie.
Kentekenverlichting
1. Breng een rechte schroevendraaier in
de lampcombinatie aan en wrik er
voorzichtig mee om de combinatie te
verwijderen.
443AA0103202
444AHA102872
445AHA102885
446AHA102898
447AHA102902
260
NOODGEVALLEN

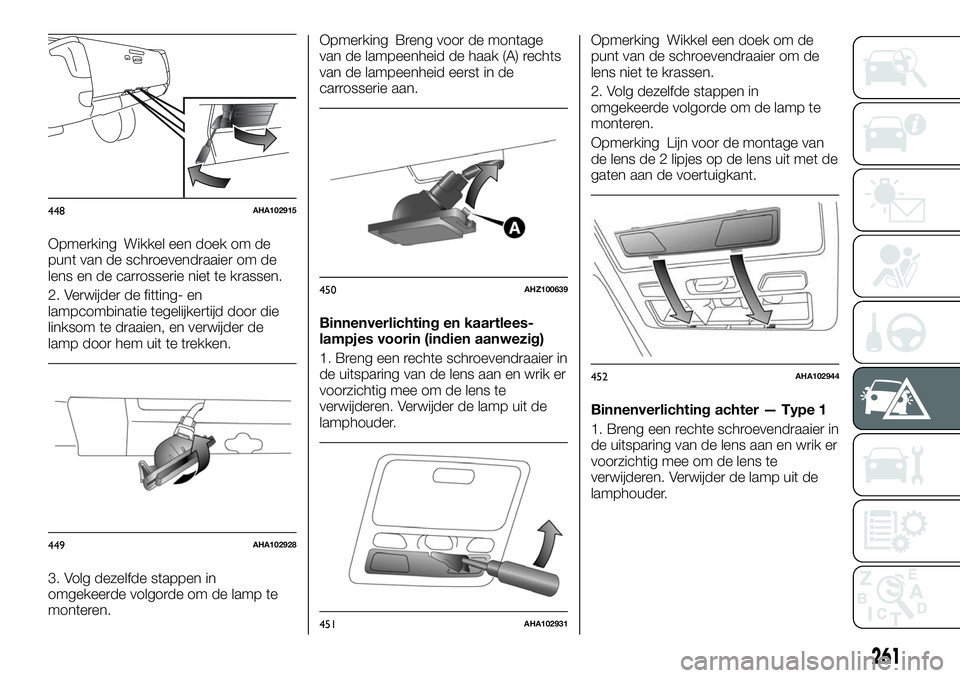

Opmerking Wikkel een doek om de
punt van de schroevendraaier om de
lens en de carrosserie niet te krassen.
2. Verwijder de fitting- en
lampcombinatie tegelijkertijd door die
linksom te draaien, en verwijder de
lamp door hem uit te trekken.
3. Volg dezelfde stappen in
omgekeerde volgorde om de lamp te
monteren.Opmerking Breng voor de montage
van de lampeenheid de haak (A) rechts
van de lampeenheid eerst in de
carrosserie aan.
Binnenverlichting en kaartlees-
lampjes voorin (indien aanwezig)
1. Breng een rechte schroevendraaier in
de uitsparing van de lens aan en wrik er
voorzichtig mee om de lens te
verwijderen. Verwijder de lamp uit de
lamphouder.Opmerking Wikkel een doek om de
punt van de schroevendraaier om de
lens niet te krassen.
2. Volg dezelfde stappen in
omgekeerde volgorde om de lamp te
monteren.
Opmerking Lijn voor de montage van
de lens de 2 lipjes op de lens uit met de
gaten aan de voertuigkant.
Binnenverlichting achter — Type 1
1. Breng een rechte schroevendraaier in
de uitsparing van de lens aan en wrik er
voorzichtig mee om de lens te
verwijderen. Verwijder de lamp uit de
lamphouder.
448AHA102915
449AHA102928
450AHZ100639
451AHA102931
452AHA102944
261

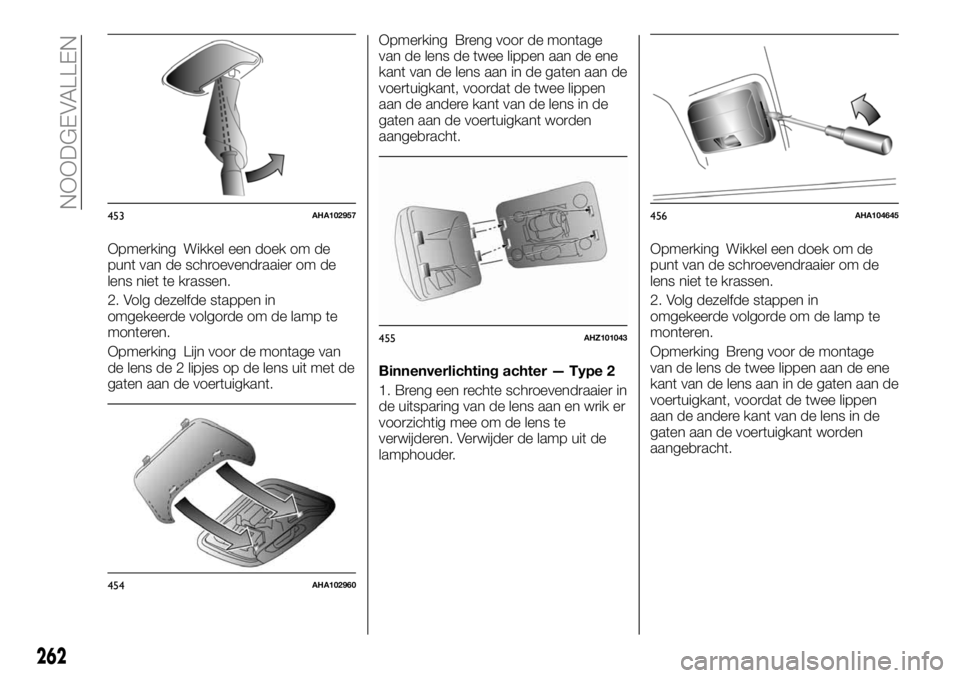

Opmerking Wikkel een doek om de
punt van de schroevendraaier om de
lens niet te krassen.
2. Volg dezelfde stappen in
omgekeerde volgorde om de lamp te
monteren.
Opmerking Lijn voor de montage van
de lens de 2 lipjes op de lens uit met de
gaten aan de voertuigkant.Opmerking Breng voor de montage
van de lens de twee lippen aan de ene
kant van de lens aan in de gaten aan de
voertuigkant, voordat de twee lippen
aan de andere kant van de lens in de
gaten aan de voertuigkant worden
aangebracht.
Binnenverlichting achter — Type 2
1. Breng een rechte schroevendraaier in
de uitsparing van de lens aan en wrik er
voorzichtig mee om de lens te
verwijderen. Verwijder de lamp uit de
lamphouder.Opmerking Wikkel een doek om de
punt van de schroevendraaier om de
lens niet te krassen.
2. Volg dezelfde stappen in
omgekeerde volgorde om de lamp te
monteren.
Opmerking Breng voor de montage
van de lens de twee lippen aan de ene
kant van de lens aan in de gaten aan de
voertuigkant, voordat de twee lippen
aan de andere kant van de lens in de
gaten aan de voertuigkant worden
aangebracht.
453AHA102957
454AHA102960
455AHZ101043
456AHA104645
262
NOODGEVALLEN

Dashboardkastverlichting
Laat de lamp van de
dashboardkastverlichting vervangen bij
een Fiat Servicepunt.
BELANGRIJK
350)Wacht tot de uitlaatleidingen zijn
afgekoeld alvorens de lamp te vervangen:
GEVAAR VOOR BRANDWONDEN!
351)Vervang de lamp alleen als de motor
uit staat en met het voertuig in een veilige
positie die geen gevaar oplevert voor het
verkeer, zodat de lamp veilig kan worden
vervangen. Controleer ook of de motor
koud is, om het risico op brandwonden te
voorkomen.
352)In halogeenlampen bevindt zich gas
onder druk; als ze breken, kunnen er
glassplinters wegschieten.353)Lampen zijn zeer heet als ze net zijn
uitgezet. Wacht voor het vervangen van
een lamp totdat de lamp voldoende is
afgekoeld, voordat u hem aanraakt. Anders
zou u zich kunnen branden.
354)Ga voorzichtig met halogeenlampen
om. Het gas in halogeenlampen staat
onder druk, dus als u de lamp laat vallen of
krast, kan de lamp breken.
355)Houd een halogeenlamp nooit met
blote handen, vuile handschoenen, enz.
vast. Door het vet van uw handen zou de
lamp de volgende keer dat de koplampen
worden gebruikt, kunnen breken
fig. 0 fig. 423. Als het glasoppervlak vuil is,
moet het worden gereinigd met alcohol,
verfverdunner, enz. en weer worden
teruggezet nadat het grondig is gedroogd.
356)Raadpleeg altijd een specialist voordat
u de lampen van HID-koplampen repareert
of vervangt. Het stroomcircuit, de lampen
en de elektroden genereren namelijk een
hoge spanning waarvan u een elektrische
schok zou kunnen krijgen.
357)Wijzigingen of reparaties aan het
elektrisch systeem die niet correct zijn
uitgevoerd en waarbij geen rekening wordt
gehouden met de technische
systeemgegevens, kunnen storingen in de
werking en zelfs brand tot gevolg hebben.
358)Vervang lampen alleen wanneer de
motor uit is. Controleer ook of de motor
koud is, om het risico op brandwonden te
voorkomen.
359)Installeer geen in de handel
verkrijgbare LED-type lampen. In de handel
verkrijgbare LED-type lampen kunnen de
werking van het voertuig negatief
beïnvloeden, zoals het niet correct werken
van de lampen of andere apparaten van het
voertuig.360)Gebruik voor het vervangen van een
lamp, een nieuwe lamp met hetzelfde
wattage en dezelfde kleur. Wanneer u een
andere lamp installeert, kan de lamp
haperen of niet inschakelen en brand in het
voertuig veroorzaken.
361)Vraag bij het erkende Fiat
Servicenetwerk na wanneer een
HID-koplamp moet worden gerepareerd of
de lamp moet worden vervangen. In de
lamp en de elektroden van de HID-lamp
wordt een hoge spanning gegenereerd, die
een zware stroomschok kan geven als de
lamp en de stekker worden verwijderd of
losgemaakt.
457AHZ101043
263

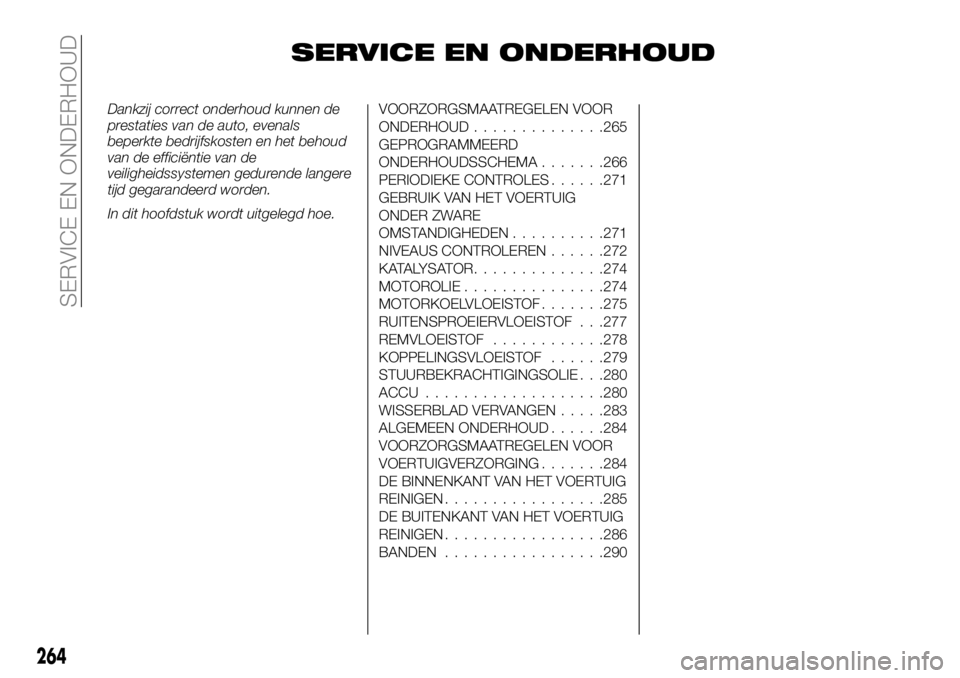

SERVICE EN ONDERHOUD
Dankzij correct onderhoud kunnen de
prestaties van de auto, evenals
beperkte bedrijfskosten en het behoud
van de efficiëntie van de
veiligheidssystemen gedurende langere
tijd gegarandeerd worden.
In dit hoofdstuk wordt uitgelegd hoe.VOORZORGSMAATREGELEN VOOR
ONDERHOUD..............265
GEPROGRAMMEERD
ONDERHOUDSSCHEMA.......266
PERIODIEKE CONTROLES......271
GEBRUIK VAN HET VOERTUIG
ONDER ZWARE
OMSTANDIGHEDEN..........271
NIVEAUS CONTROLEREN......272
KATALYSATOR..............274
MOTOROLIE...............274
MOTORKOELVLOEISTOF.......275
RUITENSPROEIERVLOEISTOF . . .277
REMVLOEISTOF............278
KOPPELINGSVLOEISTOF......279
STUURBEKRACHTIGINGSOLIE . . .280
ACCU...................280
WISSERBLAD VERVANGEN.....283
ALGEMEEN ONDERHOUD......284
VOORZORGSMAATREGELEN VOOR
VOERTUIGVERZORGING.......284
DE BINNENKANT VAN HET VOERTUIG
REINIGEN.................285
DE BUITENKANT VAN HET VOERTUIG
REINIGEN.................286
BANDEN.................290
264
SERVICE EN ONDERHOUD

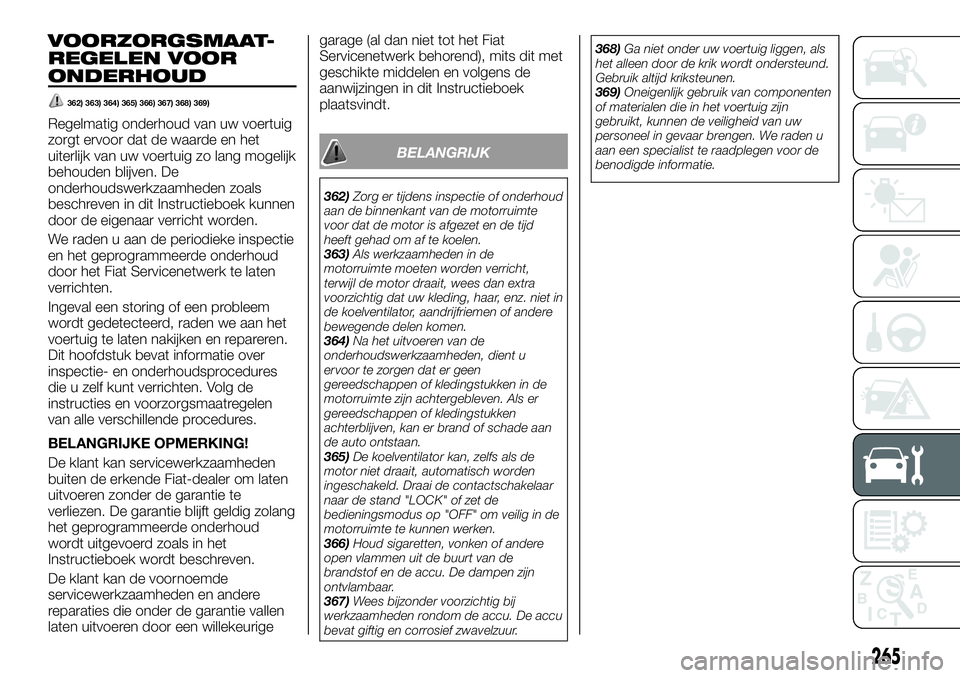

VOORZORGSMAAT-
REGELEN VOOR
ONDERHOUD
362) 363) 364) 365) 366) 367) 368) 369)
Regelmatig onderhoud van uw voertuig
zorgt ervoor dat de waarde en het
uiterlijk van uw voertuig zo lang mogelijk
behouden blijven. De
onderhoudswerkzaamheden zoals
beschreven in dit Instructieboek kunnen
door de eigenaar verricht worden.
We raden u aan de periodieke inspectie
en het geprogrammeerde onderhoud
door het Fiat Servicenetwerk te laten
verrichten.
Ingeval een storing of een probleem
wordt gedetecteerd, raden we aan het
voertuig te laten nakijken en repareren.
Dit hoofdstuk bevat informatie over
inspectie- en onderhoudsprocedures
die u zelf kunt verrichten. Volg de
instructies en voorzorgsmaatregelen
van alle verschillende procedures.
BELANGRIJKE OPMERKING!
De klant kan servicewerkzaamheden
buiten de erkende Fiat-dealer om laten
uitvoeren zonder de garantie te
verliezen. De garantie blijft geldig zolang
het geprogrammeerde onderhoud
wordt uitgevoerd zoals in het
Instructieboek wordt beschreven.
De klant kan de voornoemde
servicewerkzaamheden en andere
reparaties die onder de garantie vallen
laten uitvoeren door een willekeurigegarage (al dan niet tot het Fiat
Servicenetwerk behorend), mits dit met
geschikte middelen en volgens de
aanwijzingen in dit Instructieboek
plaatsvindt.
BELANGRIJK
362)Zorg er tijdens inspectie of onderhoud
aan de binnenkant van de motorruimte
voor dat de motor is afgezet en de tijd
heeft gehad om af te koelen.
363)Als werkzaamheden in de
motorruimte moeten worden verricht,
terwijl de motor draait, wees dan extra
voorzichtig dat uw kleding, haar, enz. niet in
de koelventilator, aandrijfriemen of andere
bewegende delen komen.
364)Na het uitvoeren van de
onderhoudswerkzaamheden, dient u
ervoor te zorgen dat er geen
gereedschappen of kledingstukken in de
motorruimte zijn achtergebleven. Als er
gereedschappen of kledingstukken
achterblijven, kan er brand of schade aan
de auto ontstaan.
365)De koelventilator kan, zelfs als de
motor niet draait, automatisch worden
ingeschakeld. Draai de contactschakelaar
naar de stand "LOCK" of zet de
bedieningsmodus op "OFF" om veilig in de
motorruimte te kunnen werken.
366)Houd sigaretten, vonken of andere
open vlammen uit de buurt van de
brandstof en de accu. De dampen zijn
ontvlambaar.
367)Wees bijzonder voorzichtig bij
werkzaamheden rondom de accu. De accu
bevat giftig en corrosief zwavelzuur.368)Ga niet onder uw voertuig liggen, als
het alleen door de krik wordt ondersteund.
Gebruik altijd kriksteunen.
369)Oneigenlijk gebruik van componenten
of materialen die in het voertuig zijn
gebruikt, kunnen de veiligheid van uw
personeel in gevaar brengen. We raden u
aan een specialist te raadplegen voor de
benodigde informatie.
265

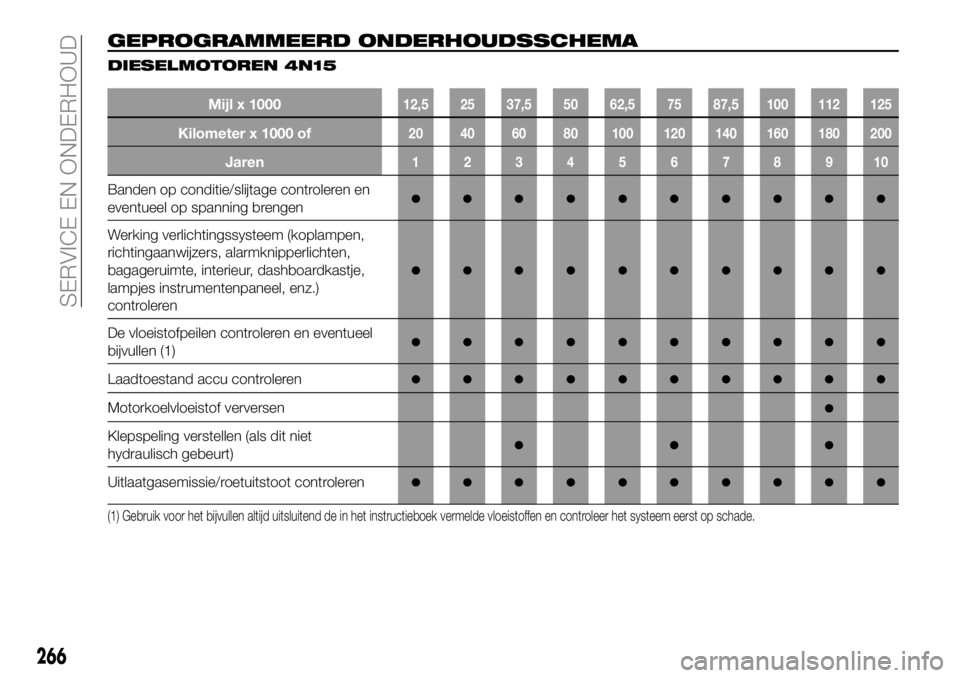

GEPROGRAMMEERD ONDERHOUDSSCHEMA
DIESELMOTOREN 4N15
Mijl x 100012,5 25 37,5 50 62,5 75 87,5 100 112 125
Kilometer x 1000 of20 40 60 80 100 120 140 160 180 200
Jaren12345678910
Banden op conditie/slijtage controleren en
eventueel op spanning brengen●●●●●●●●●●
Werking verlichtingssysteem (koplampen,
richtingaanwijzers, alarmknipperlichten,
bagageruimte, interieur, dashboardkastje,
lampjes instrumentenpaneel, enz.)
controleren
●●●●●●●●●●
De vloeistofpeilen controleren en eventueel
bijvullen (1)●●●●●●●●●●
Laadtoestand accu controleren●●●●●●●●●●
Motorkoelvloeistof verversen●
Klepspeling verstellen (als dit niet
hydraulisch gebeurt)●●●
Uitlaatgasemissie/roetuitstoot controleren●●●●●●●●●●
(1) Gebruik voor het bijvullen altijd uitsluitend de in het instructieboek vermelde vloeistoffen en controleer het systeem eerst op schade.
266
SERVICE EN ONDERHOUD

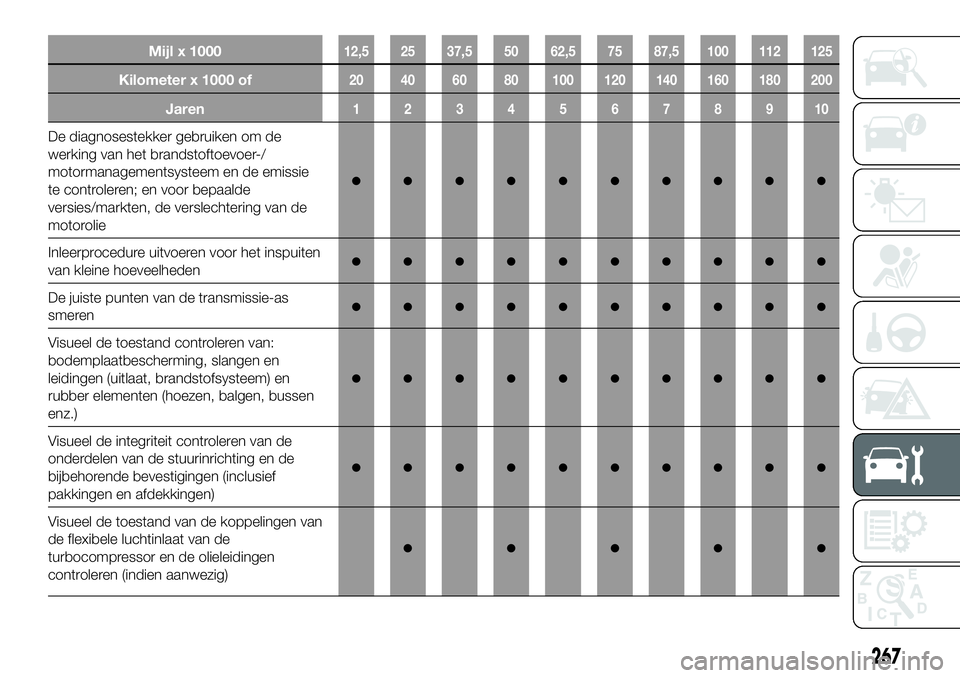

Mijl x 100012,5 25 37,5 50 62,5 75 87,5 100 112 125
Kilometer x 1000 of20 40 60 80 100 120 140 160 180 200
Jaren12345678910
De diagnosestekker gebruiken om de
werking van het brandstoftoevoer-/
motormanagementsysteem en de emissie
te controleren; en voor bepaalde
versies/markten, de verslechtering van de
motorolie
●●●●●●●●●●
Inleerprocedure uitvoeren voor het inspuiten
van kleine hoeveelheden●●●●●●●●●●
De juiste punten van de transmissie-as
smeren●●●●●●●●●●
Visueel de toestand controleren van:
bodemplaatbescherming, slangen en
leidingen (uitlaat, brandstofsysteem) en
rubber elementen (hoezen, balgen, bussen
enz.)
●●●●●●●●●●
Visueel de integriteit controleren van de
onderdelen van de stuurinrichting en de
bijbehorende bevestigingen (inclusief
pakkingen en afdekkingen)
●●●●●●●●●●
Visueel de toestand van de koppelingen van
de flexibele luchtinlaat van de
turbocompressor en de olieleidingen
controleren (indien aanwezig)
●●●●●
267

Mijl x 100012,5 25 37,5 50 62,5 75 87,5 100 112 125
Kilometer x 1000 of20 40 60 80 100 120 140 160 180 200
Jaren12345678910
Stand en conditie van wisrubbers van
ruitenwissers voor/achter controleren●●●●●
Werking van het ruitenwisser/-
sproeiersysteem controleren en zo nodig de
sproeiers afstellen
●●●●●
Sloten van motorkap en achterklep op
aanwezigheid van vuil controleren,
mechanismen reinigen en smeren
●●●●●
Conditie en slijtage remblokken van
schijfremmen voor visueel controleren en de
werking van remblokslijtagesensor
controleren
●●●●●●●●●●
Conditie en slijtage van de achterste
trommelremvoeringen visueel inspecteren●●●●●●●●●●
Lagerspeling voor- en achterwielen
controleren●●●
Visueel op vloeistoflekken uit de
automatische versnellingsbak controleren
(motoroliepeil controleren, als lekken
worden gedetecteerd)
●●●● ●●●●
Transmissieolie automatische
versnellingsbak verversen (14)●●
(14) Dit dient alleen bij zwaar gebruik op kilometerstand te gebeuren.
268
SERVICE EN ONDERHOUD
