FIAT FULLBACK 2018 Instructieboek (in Dutch)

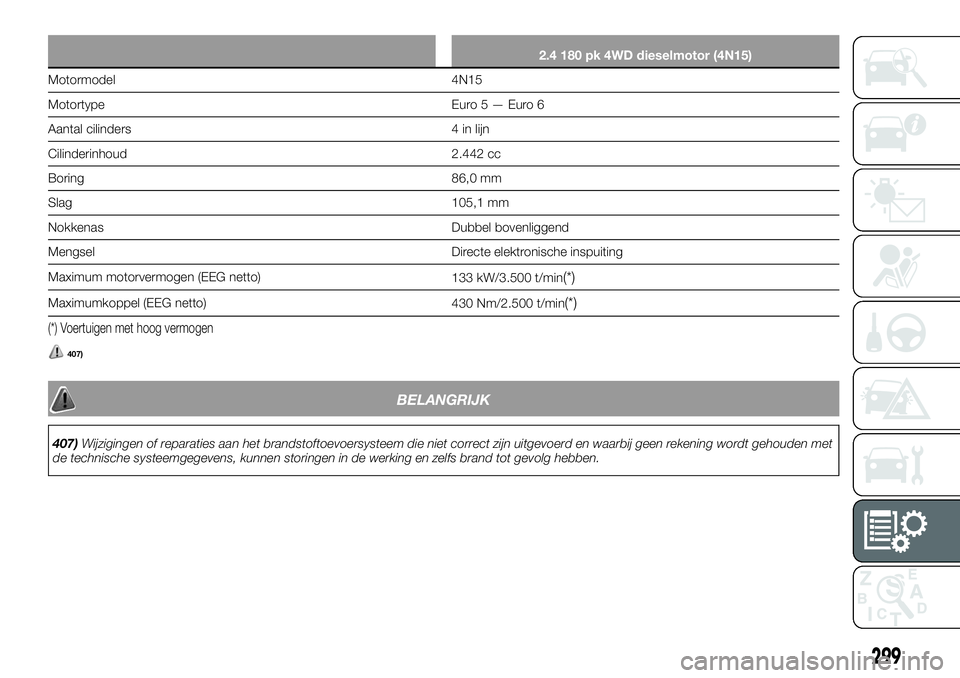

2.4 180 pk 4WD dieselmotor (4N15)
Motormodel 4N15
Motortype Euro5—Euro6
Aantal cilinders 4 in lijn
Cilinderinhoud 2.442 cc
Boring 86,0 mm
Slag 105,1 mm
Nokkenas Dubbel bovenliggend
Mengsel Directe elektronische inspuiting
Maximum motorvermogen (EEG netto)
133 kW/3.500 t/min
(*)
Maximumkoppel (EEG netto)
430 Nm/2.500 t/min(*)
(*) Voertuigen met hoog vermogen
407)
BELANGRIJK
407)Wijzigingen of reparaties aan het brandstoftoevoersysteem die niet correct zijn uitgevoerd en waarbij geen rekening wordt gehouden met
de technische systeemgegevens, kunnen storingen in de werking en zelfs brand tot gevolg hebben.
299

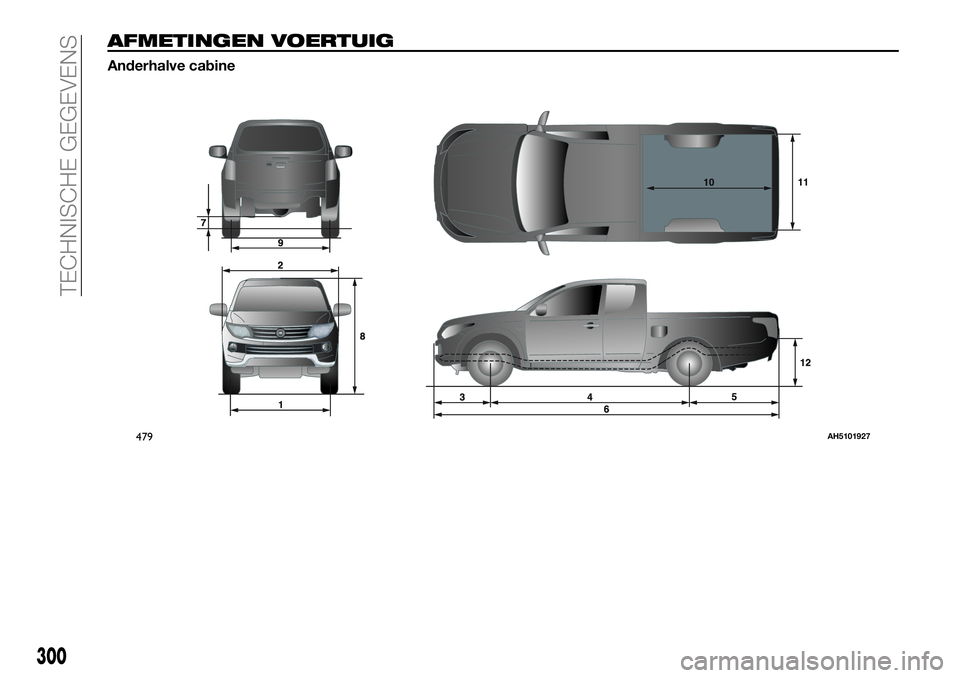

AFMETINGEN VOERTUIG
Anderhalve cabine
479AH5101927
300
TECHNISCHE GEGEVENS

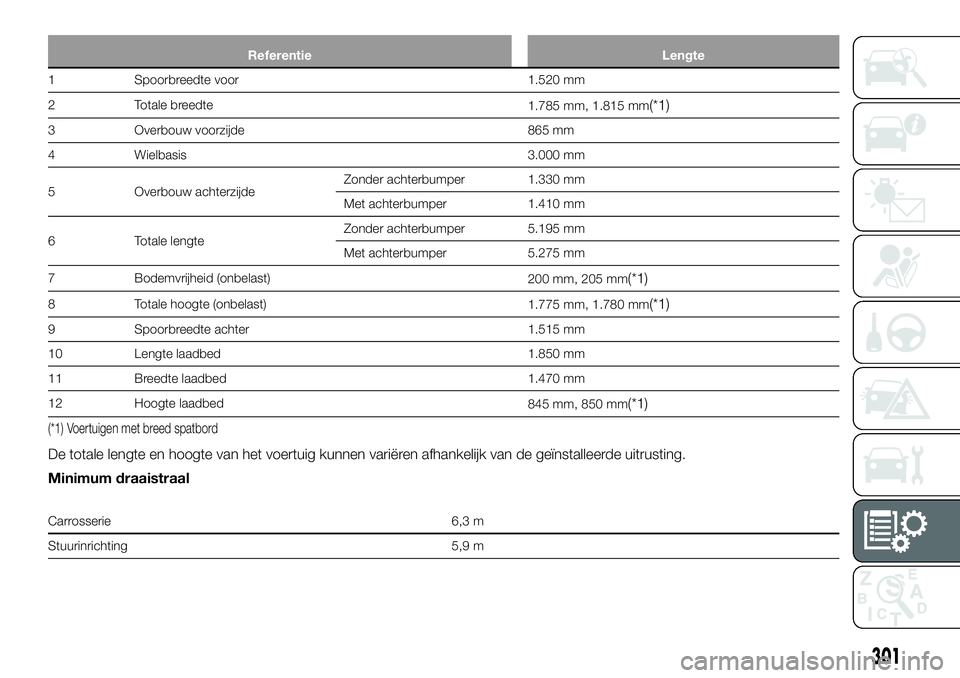

Referentie Lengte
1 Spoorbreedte voor 1.520 mm
2 Totale breedte
1.785 mm, 1.815 mm
(*1)
3 Overbouw voorzijde 865 mm
4 Wielbasis 3.000 mm
5 Overbouw achterzijdeZonder achterbumper 1.330 mm
Met achterbumper 1.410 mm
6 Totale lengteZonder achterbumper 5.195 mm
Met achterbumper 5.275 mm
7 Bodemvrijheid (onbelast)
200 mm, 205 mm
(*1)
8 Totale hoogte (onbelast)
1.775 mm, 1.780 mm(*1)
9 Spoorbreedte achter 1.515 mm
10 Lengte laadbed 1.850 mm
11 Breedte laadbed 1.470 mm
12 Hoogte laadbed
845 mm, 850 mm
(*1)
(*1) Voertuigen met breed spatbord
De totale lengte en hoogte van het voertuig kunnen variëren afhankelijk van de geïnstalleerde uitrusting.
Minimum draaistraal
Carrosserie 6,3 m
Stuurinrichting 5,9 m
301

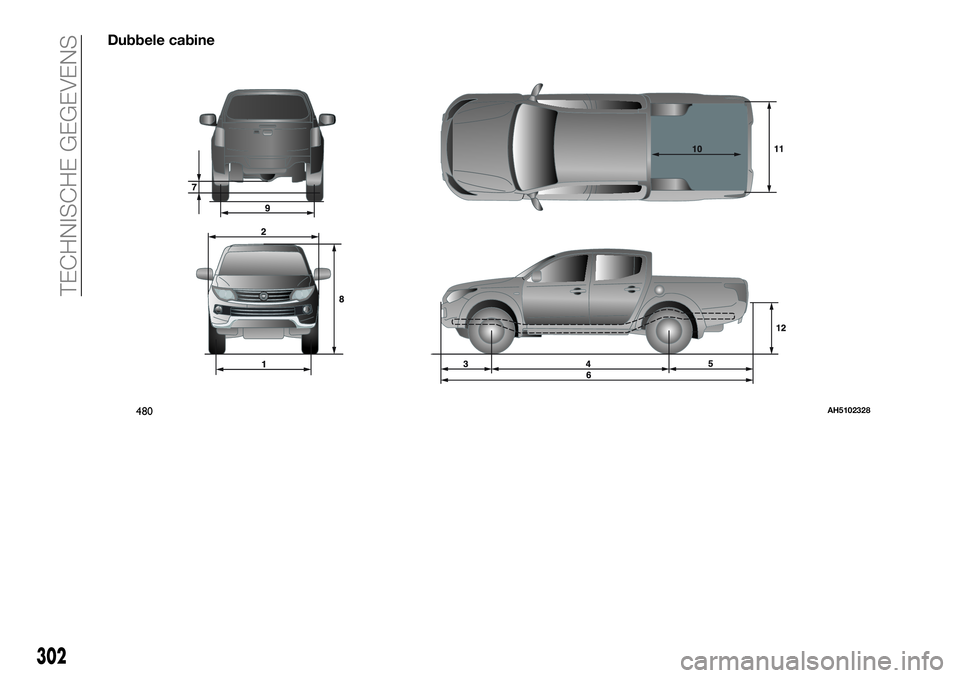

Dubbele cabine
480AH5102328
302
TECHNISCHE GEGEVENS

Referentie Lengte
1 Spoorbreedte voor 1.520 mm
2 Totale breedte
1.785 mm, 1.815 mm
(*)
3 Overbouw voorzijde 865 mm
4 Wielbasis 3.000 mm
5 Overbouw achterzijdeZonder achterbumper 1.340 mm
Met achterbumper 1.420 mm
6 Totale lengteZonder achterbumper 5.205 mm
Met achterbumper 5.285 mm
7 Bodemvrijheid (onbelast)
200 mm, 205 mm
(*)
8 Totale hoogte (onbelast)
1.775 mm, 1.780 mm(*)
9 Spoorbreedte achter 1.515 mm
10 Lengte laadbed 1.520 mm
11 Breedte laadbed 1.470 mm
12 Hoogte laadbed
845 mm, 850 mm
(*)
(*) Voertuigen met breed spatbord
Minimum draaistraal
Carrosserie 6,3 m
Stuurinrichting 5,9 m
303

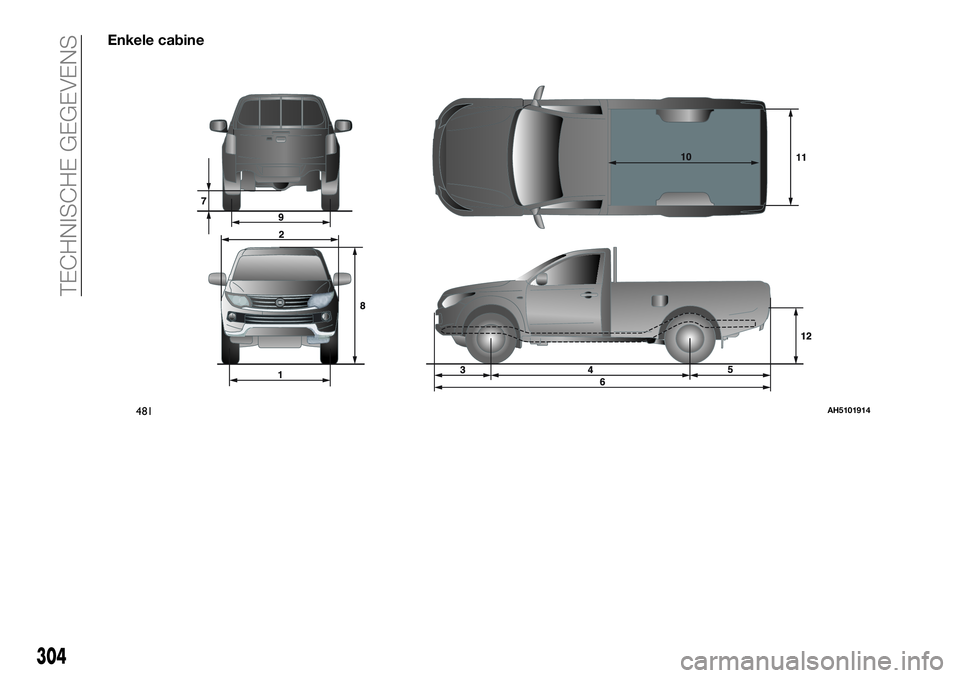

Enkele cabine
481AH5101914
304

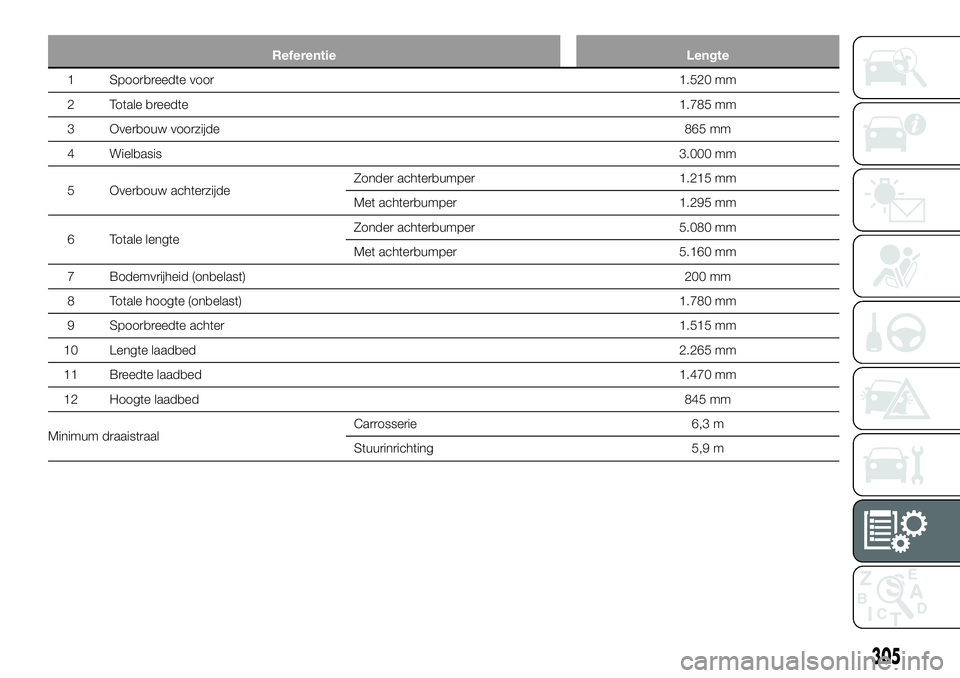

TECHNISCHE GEGEVENS

Referentie Lengte
1 Spoorbreedte voor1.520 mm
2 Totale breedte1.785 mm
3 Overbouw voorzijde865 mm
4 Wielbasis3.000 mm
5 Overbouw achterzijdeZonder achterbumper 1.215 mm
Met achterbumper 1.295 mm
6 Totale lengteZonder achterbumper 5.080 mm
Met achterbumper 5.160 mm
7 Bodemvrijheid (onbelast)200 mm
8 Totale hoogte (onbelast)1.780 mm
9 Spoorbreedte achter1.515 mm
10 Lengte laadbed2.265 mm
11 Breedte laadbed1.470 mm
12 Hoogte laadbed845 mm
Minimum draaistraalCarrosserie 6,3 m
Stuurinrichting 5,9 m
305

VOERTUIGPRESTATIES
Enkele cabine
Maximumsnelheid 169 km/h
Anderhalve cabine
Voertuigen zonder breed
spatbordVoertuigen met breed spatbord
Maximumsnelheid 169 km/h 179 km/h
Dubbele cabine
Voertuigen zonder breed
spatbordVoertuigen met breed spatbord
Handgeschakelde
versnellingsbakAutomatische
versnellingsbak
Maximumsnelheid 169 km/h174 km/h
179 km/h173 km/h
177 km/h(1)
(1)Voertuigen met hoog vermogen
306
TECHNISCHE GEGEVENS

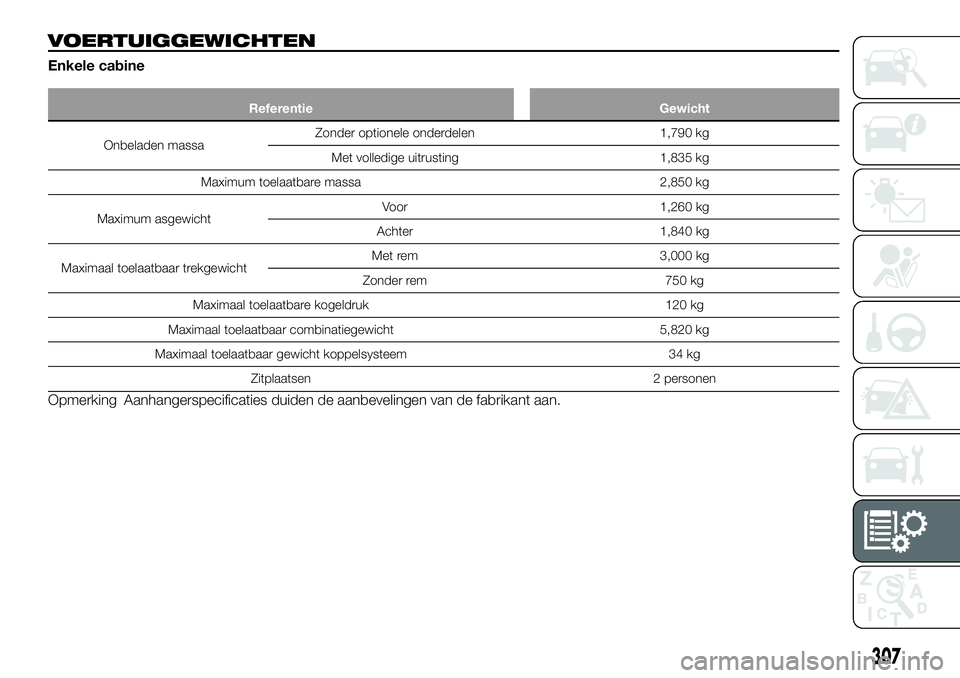

VOERTUIGGEWICHTEN
Enkele cabine
Referentie Gewicht
Onbeladen massaZonder optionele onderdelen 1,790 kg
Met volledige uitrusting 1,835 kg
Maximum toelaatbare massa 2,850 kg
Maximum asgewichtVoor 1,260 kg
Achter 1,840 kg
Maximaal toelaatbaar trekgewichtMet rem 3,000 kg
Zonder rem 750 kg
Maximaal toelaatbare kogeldruk 120 kg
Maximaal toelaatbaar combinatiegewicht 5,820 kg
Maximaal toelaatbaar gewicht koppelsysteem 34 kg
Zitplaatsen 2 personen
Opmerking Aanhangerspecificaties duiden de aanbevelingen van de fabrikant aan.
307

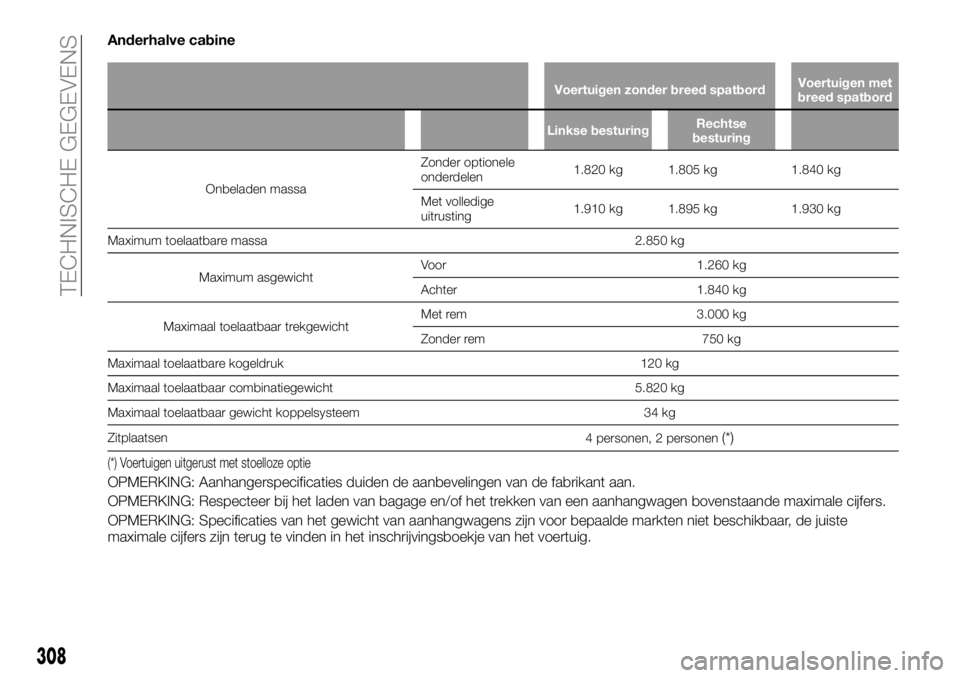

Anderhalve cabine
Voertuigen zonder breed spatbordVoertuigen met
breed spatbord
Linkse besturingRechtse
besturing
Onbeladen massaZonder optionele
onderdelen1.820 kg 1.805 kg 1.840 kg
Met volledige
uitrusting1.910 kg 1.895 kg 1.930 kg
Maximum toelaatbare massa 2.850 kg
Maximum asgewichtVoor 1.260 kg
Achter 1.840 kg
Maximaal toelaatbaar trekgewichtMet rem 3.000 kg
Zonder rem 750 kg
Maximaal toelaatbare kogeldruk 120 kg
Maximaal toelaatbaar combinatiegewicht 5.820 kg
Maximaal toelaatbaar gewicht koppelsysteem 34 kg
Zitplaatsen
4 personen, 2 personen
(*)
(*) Voertuigen uitgerust met stoelloze optie
OPMERKING: Aanhangerspecificaties duiden de aanbevelingen van de fabrikant aan.
OPMERKING: Respecteer bij het laden van bagage en/of het trekken van een aanhangwagen bovenstaande maximale cijfers.
OPMERKING: Specificaties van het gewicht van aanhangwagens zijn voor bepaalde markten niet beschikbaar, de juiste
maximale cijfers zijn terug te vinden in het inschrijvingsboekje van het voertuig.
308
