FIAT FULLBACK 2018 Instrukcja obsługi (in Polish)

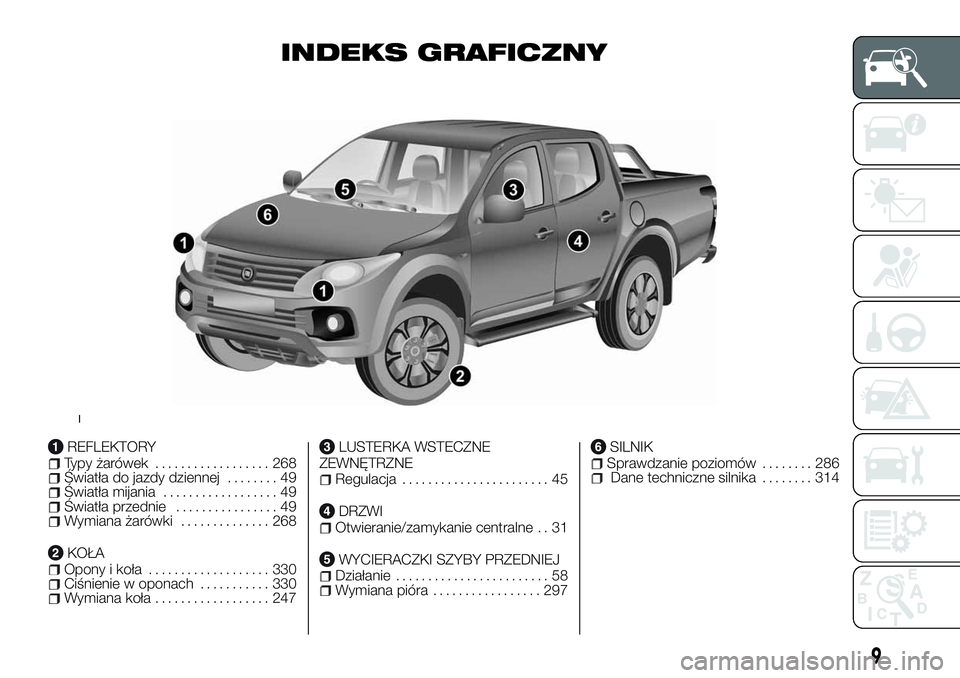

INDEKS GRAFICZNY
REFLEKTORYTypy żarówek.................. 268Światła do jazdy dziennej........ 49Światła mijania.................. 49Światła przednie................ 49Wymiana żarówki.............. 268
KOŁAOpony i koła................... 330Ciśnienie w oponach........... 330Wymiana koła.................. 247
LUSTERKA WSTECZNE
ZEWNĘTRZNE
Regulacja....................... 45
DRZWIOtwieranie/zamykanie centralne . . 31
WYCIERACZKI SZYBY PRZEDNIEJDziałanie........................ 58Wymiana pióra................. 297
SILNIKSprawdzanie poziomów........ 286Dane techniczne silnika........ 314
1
9

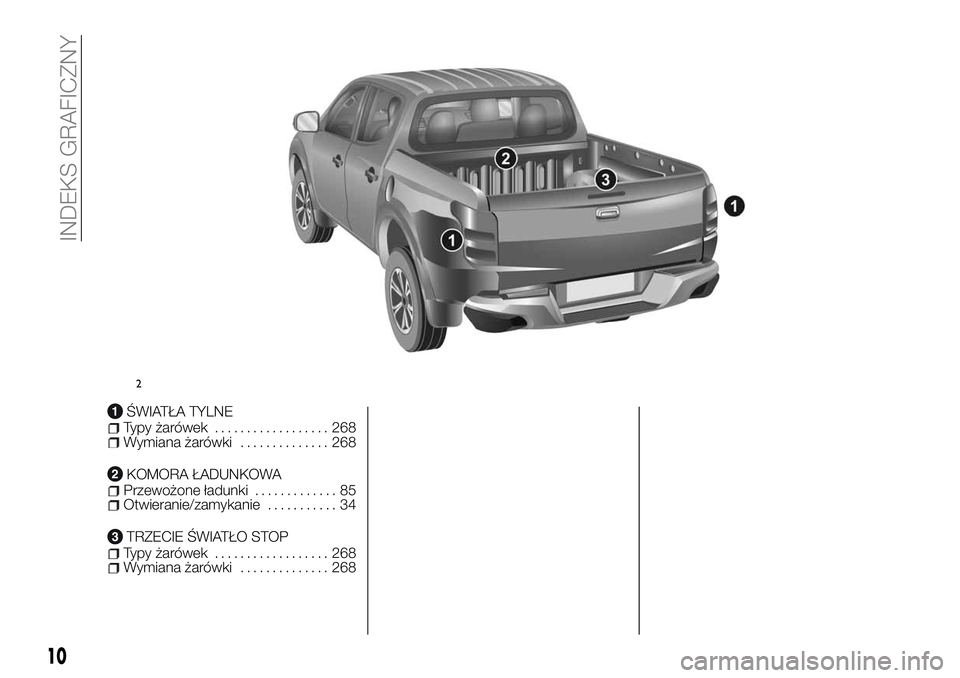

ŚWIATŁA TYLNETypy żarówek.................. 268Wymiana żarówki.............. 268
KOMORA ŁADUNKOWAPrzewożone ładunki............. 85Otwieranie/zamykanie........... 34
TRZECIE ŚWIATŁO STOPTypy żarówek.................. 268Wymiana żarówki.............. 268
2
10
INDEKS GRAFICZNY

WYLOTY POWIETRZANawiewy........................ 62
ELEMENTY ELEKTRYCZNEGO
STEROWANIA SZYBAMI
Przełączniki kierowcy............ 79Przełączniki pasażera............ 79
ZESTAW WSKAŹNIKÓWZestaw wskaźników i wskaźniki . 101Wyświetlacz multi-informacyjny . 101Lampki sygnalizacyjne
i ostrzegawcze................... 111
OGRZEWANIE/KLIMATYZACJAPanel sterowania................ 66
Ogrzewanie/klimatyzacja manualna
................................... 66
Klimatyzacja automatyczna...... 69
PRZEŁĄCZNIK TRYBU JAZDYDziałanie...................... 187
PRZEDNIA PODUSZKA
POWIETRZNA
Poduszka powietrza po stronie
kierowcy......................... 143
Poduszka powietrza po stroniepasażera przedniego............. 143
SCHOWEKSchowek w desce rozdzielczej . . . 93
DŹWIGNIA ZMIANY BIEGÓWManualna skrzynia biegów...... 179Automatyczna skrzynia biegów . 181
KIEROWNICARegulacja....................... 42Blokada kierownicy.............. 42
3
11

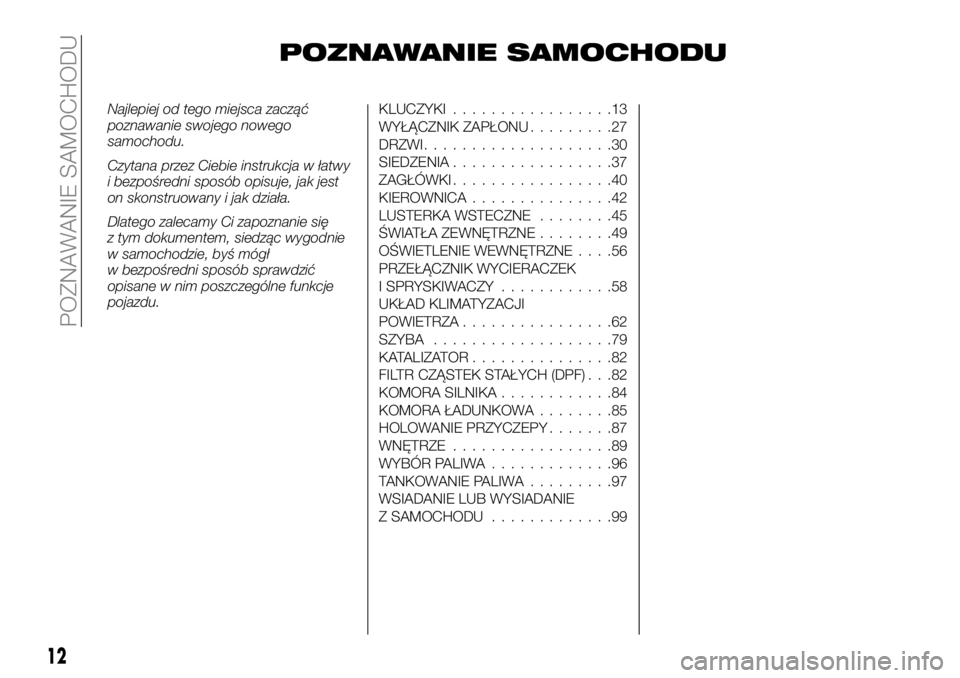

POZNAWANIE SAMOCHODU
Najlepiej od tego miejsca zacząć
poznawanie swojego nowego
samochodu.
Czytana przez Ciebie instrukcja w łatwy
i bezpośredni sposób opisuje, jak jest
on skonstruowany i jak działa.
Dlatego zalecamy Ci zapoznanie się
z tym dokumentem, siedząc wygodnie
w samochodzie, byś mógł
w bezpośredni sposób sprawdzić
opisane w nim poszczególne funkcje
pojazdu.KLUCZYKI.................13
WYŁĄCZNIK ZAPŁONU.........27
DRZWI....................30
SIEDZENIA.................37
ZAGŁÓWKI.................40
KIEROWNICA...............42
LUSTERKA WSTECZNE........45
ŚWIATŁA ZEWNĘTRZNE........49
OŚWIETLENIE WEWNĘTRZNE....56
PRZEŁĄCZNIK WYCIERACZEK
I SPRYSKIWACZY............58
UKŁAD KLIMATYZACJI
POWIETRZA................62
SZYBA...................79
KATALIZATOR...............82
FILTR CZĄSTEK STAŁYCH (DPF) . . .82
KOMORA SILNIKA............84
KOMORA ŁADUNKOWA........85
HOLOWANIE PRZYCZEPY.......87
WNĘTRZE.................89
WYBÓR PALIWA.............96
TANKOWANIE PALIWA.........97
WSIADANIE LUB WYSIADANIE
Z SAMOCHODU.............99
12
POZNAWANIE SAMOCHODU

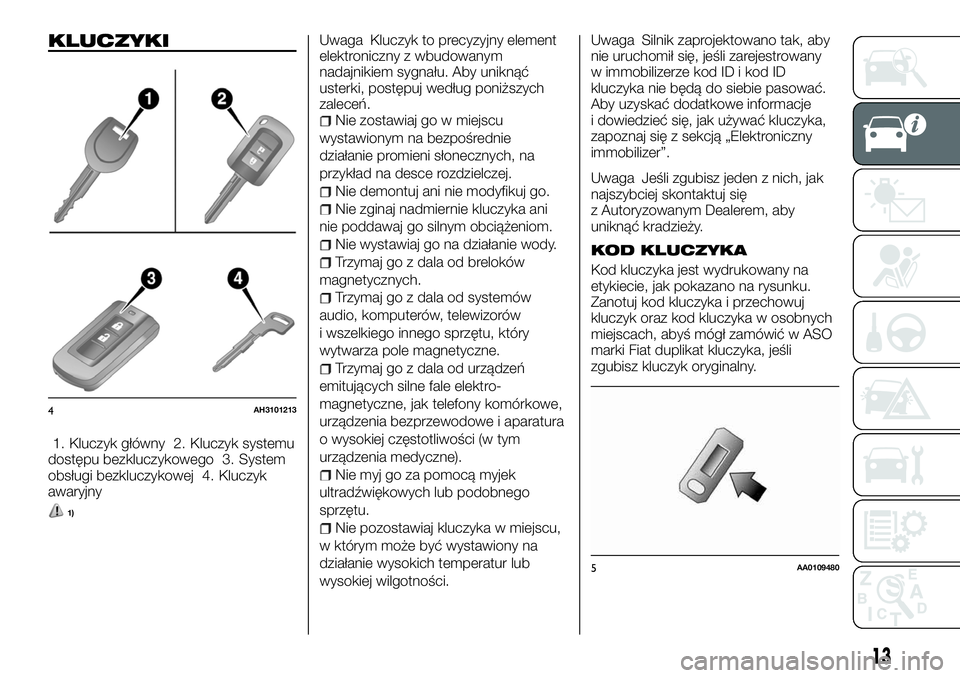

KLUCZYKI
1. Kluczyk główny 2. Kluczyk systemu
dostępu bezkluczykowego 3. System
obsługi bezkluczykowej 4. Kluczyk
awaryjny
1)
Uwaga Kluczyk to precyzyjny element
elektroniczny z wbudowanym
nadajnikiem sygnału. Aby uniknąć
usterki, postępuj według poniższych
zaleceń.
Nie zostawiaj go w miejscu
wystawionym na bezpośrednie
działanie promieni słonecznych, na
przykład na desce rozdzielczej.
Nie demontuj ani nie modyfikuj go.
Nie zginaj nadmiernie kluczyka ani
nie poddawaj go silnym obciążeniom.
Nie wystawiaj go na działanie wody.
Trzymaj go z dala od breloków
magnetycznych.
Trzymaj go z dala od systemów
audio, komputerów, telewizorów
i wszelkiego innego sprzętu, który
wytwarza pole magnetyczne.
Trzymaj go z dala od urządzeń
emitujących silne fale elektro-
magnetyczne, jak telefony komórkowe,
urządzenia bezprzewodowe i aparatura
o wysokiej częstotliwości (w tym
urządzenia medyczne).
Nie myj go za pomocą myjek
ultradźwiękowych lub podobnego
sprzętu.
Nie pozostawiaj kluczyka w miejscu,
w którym może być wystawiony na
działanie wysokich temperatur lub
wysokiej wilgotności.
Uwaga Silnik zaprojektowano tak, aby
nie uruchomił się, jeśli zarejestrowany
w immobilizerze kod ID i kod ID
kluczyka nie będą do siebie pasować.
Aby uzyskać dodatkowe informacje
i dowiedzieć się, jak używać kluczyka,
zapoznaj się z sekcją „Elektroniczny
immobilizer”.
Uwaga Jeśli zgubisz jeden z nich, jak
najszybciej skontaktuj się
z Autoryzowanym Dealerem, aby
uniknąć kradzieży.
KOD KLUCZYKA
Kod kluczyka jest wydrukowany na
etykiecie, jak pokazano na rysunku.
Zanotuj kod kluczyka i przechowuj
kluczyk oraz kod kluczyka w osobnych
miejscach, abyś mógł zamówić w ASO
marki Fiat duplikat kluczyka, jeśli
zgubisz kluczyk oryginalny.
4AH3101213
5AA0109480
13

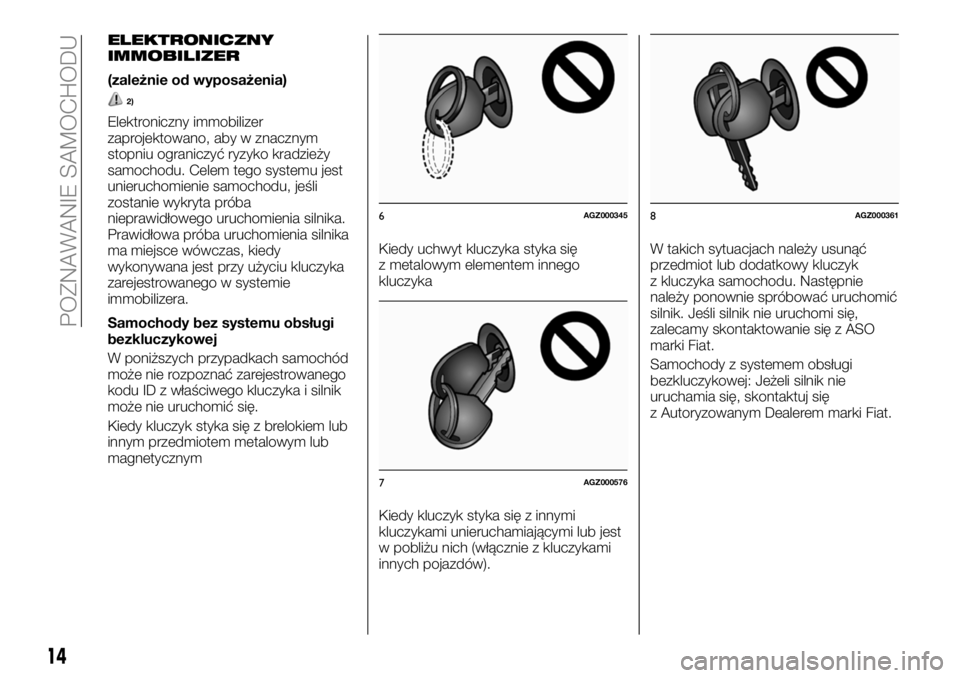

ELEKTRONICZNY
IMMOBILIZER
(zależnie od wyposażenia)
2)
Elektroniczny immobilizer
zaprojektowano, aby w znacznym
stopniu ograniczyć ryzyko kradzieży
samochodu. Celem tego systemu jest
unieruchomienie samochodu, jeśli
zostanie wykryta próba
nieprawidłowego uruchomienia silnika.
Prawidłowa próba uruchomienia silnika
ma miejsce wówczas, kiedy
wykonywana jest przy użyciu kluczyka
zarejestrowanego w systemie
immobilizera.
Samochody bez systemu obsługi
bezkluczykowej
W poniższych przypadkach samochód
może nie rozpoznać zarejestrowanego
kodu ID z właściwego kluczyka i silnik
może nie uruchomić się.
Kiedy kluczyk styka się z brelokiem lub
innym przedmiotem metalowym lub
magnetycznymKiedy uchwyt kluczyka styka się
z metalowym elementem innego
kluczyka
Kiedy kluczyk styka się z innymi
kluczykami unieruchamiającymi lub jest
w pobliżu nich (włącznie z kluczykami
innych pojazdów).W takich sytuacjach należy usunąć
przedmiot lub dodatkowy kluczyk
z kluczyka samochodu. Następnie
należy ponownie spróbować uruchomić
silnik. Jeśli silnik nie uruchomi się,
zalecamy skontaktowanie się z ASO
marki Fiat.
Samochody z systemem obsługi
bezkluczykowej: Jeżeli silnik nie
uruchamia się, skontaktuj się
z Autoryzowanym Dealerem marki Fiat.
6AGZ000345
7AGZ000576
8AGZ000361
14
POZNAWANIE SAMOCHODU

Uwaga Jeśli zgubisz jeden z kluczyków
głównych, kluczyków systemu dostępu
bezkluczykowego lub systemu obsługi
bezkluczykowej, możliwie jak
najszybciej skontaktuj się z ASO marki
Fiat. Zapoznaj się z sekcją „Kluczyki”.
Aby uzyskać kluczyk, udaj się
z samochodem i wszystkimi
pozostałymi kluczykami do ASO marki
Fiat. Jeśli potrzebujesz dodatkowy
zapasowy kluczyk, udaj się
z samochodem i wszystkimi kluczykami
do ASO marki Fiat. Wszystkie kluczyki
muszą zostać zarejestrowane
w jednostce sterującej immobilizerem.
W celu uzyskania dodatkowych
informacji skontaktuj się z ASO marki
Fiat.
SYSTEM DOSTĘPU
BEZKLUCZYKOWEGO
(zależnie od wyposażenia)
Naciśnij przycisk kluczyka, aby
zablokować lub odblokować drzwi.
Można również sterować zewnętrznymi
lusterkami wstecznymi (samochody
wyposażone w przycisk składania
lusterek).1. Przycisk blokowania 2. Przycisk
odblokowywania 3. Lampka
sygnalizacyjna
Blokowanie
Naciśnij przycisk blokowania (1).
Wszystkie drzwi zostaną zablokowane.
Światła kierunkowskazów migną jeden
raz. W przypadku blokowania, gdy
wyłącznik lampki oświetlenia wnętrza
znajduje się w położeniu środkowym
(●), lampka ta również mignie jeden raz.
Odblokowywanie
Naciśnij przycisk odblokowywania (2).
Wszystkie drzwi zostaną odblokowane.
Jeśli wyłącznik lampki oświetlenia
wnętrza znajduje się wówczas
w położeniu środkowym (●), lampka ta
zaświeci się na około 15 sekund,
a światła kierunkowskazów migną dwa
razy.Uwaga W przypadku samochodów
wyposażonych w przycisk składania
lusterek lusterka wsteczne zewnętrzne
automatycznie złożą się lub rozłożą,
gdy wszystkie drzwi zostaną
zablokowane lub odblokowane przy
użyciu przycisków w kluczyku systemu
dostępu bezkluczykowego. Patrz
„Lusterka wsteczne zewnętrzne”.
Uwaga Jeśli naciśniesz przycisk
odblokowywania (2) i nie otworzysz
żadnych drzwi w ciągu około
30 sekund, nastąpi automatyczne
ponowne zablokowanie ich.
Działanie można zmienić w następujący
sposób:
Można zmienić czas od momentu
naciśnięcia przycisku odblokowywania
(2) do momentu automatycznego
zablokowania.
Można zmienić potwierdzanie
zadziałania (mignięcie świateł
kierunkowskazów) tylko podczas
zablokowania lub tylko podczas
odblokowania.
Można wyłączyć funkcję
potwierdzania (to jest blokowanie lub
odblokowywanie drzwi z mignięciem
świateł kierunkowskazów).
Można zmienić liczbę mignięć świateł
kierunkowskazów w ramach funkcji
potwierdzania zadziałania.
9AHA106795
15

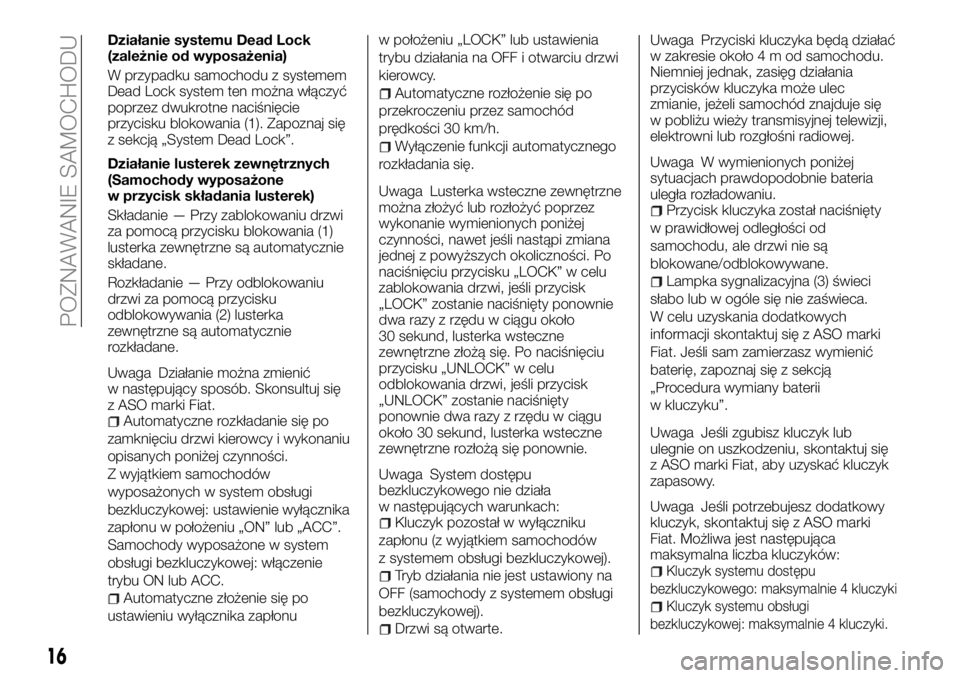

Działanie systemu Dead Lock
(zależnie od wyposażenia)
W przypadku samochodu z systemem
Dead Lock system ten można włączyć
poprzez dwukrotne naciśnięcie
przycisku blokowania (1). Zapoznaj się
z sekcją „System Dead Lock”.
Działanie lusterek zewnętrznych
(Samochody wyposażone
w przycisk składania lusterek)
Składanie — Przy zablokowaniu drzwi
za pomocą przycisku blokowania (1)
lusterka zewnętrzne są automatycznie
składane.
Rozkładanie — Przy odblokowaniu
drzwi za pomocą przycisku
odblokowywania (2) lusterka
zewnętrzne są automatycznie
rozkładane.
Uwaga Działanie można zmienić
w następujący sposób. Skonsultuj się
z ASO marki Fiat.
Automatyczne rozkładanie się po
zamknięciu drzwi kierowcy i wykonaniu
opisanych poniżej czynności.
Z wyjątkiem samochodów
wyposażonych w system obsługi
bezkluczykowej: ustawienie wyłącznika
zapłonu w położeniu „ON” lub „ACC”.
Samochody wyposażone w system
obsługi bezkluczykowej: włączenie
trybu ON lub ACC.
Automatyczne złożenie się po
ustawieniu wyłącznika zapłonuw położeniu „LOCK” lub ustawienia
trybu działania na OFF i otwarciu drzwi
kierowcy.
Automatyczne rozłożenie się po
przekroczeniu przez samochód
prędkości 30 km/h.
Wyłączenie funkcji automatycznego
rozkładania się.
Uwaga Lusterka wsteczne zewnętrzne
można złożyć lub rozłożyć poprzez
wykonanie wymienionych poniżej
czynności, nawet jeśli nastąpi zmiana
jednej z powyższych okoliczności. Po
naciśnięciu przycisku „LOCK” w celu
zablokowania drzwi, jeśli przycisk
„LOCK” zostanie naciśnięty ponownie
dwa razy z rzędu w ciągu około
30 sekund, lusterka wsteczne
zewnętrzne złożą się. Po naciśnięciu
przycisku „UNLOCK” w celu
odblokowania drzwi, jeśli przycisk
„UNLOCK” zostanie naciśnięty
ponownie dwa razy z rzędu w ciągu
około 30 sekund, lusterka wsteczne
zewnętrzne rozłożą się ponownie.
Uwaga System dostępu
bezkluczykowego nie działa
w następujących warunkach:
Kluczyk pozostał w wyłączniku
zapłonu (z wyjątkiem samochodów
z systemem obsługi bezkluczykowej).
Tryb działania nie jest ustawiony na
OFF (samochody z systemem obsługi
bezkluczykowej).
Drzwi są otwarte.
Uwaga Przyciski kluczyka będą działać
w zakresie około4modsamochodu.
Niemniej jednak, zasięg działania
przycisków kluczyka może ulec
zmianie, jeżeli samochód znajduje się
w pobliżu wieży transmisyjnej telewizji,
elektrowni lub rozgłośni radiowej.
Uwaga W wymienionych poniżej
sytuacjach prawdopodobnie bateria
uległa rozładowaniu.
Przycisk kluczyka został naciśnięty
w prawidłowej odległości od
samochodu, ale drzwi nie są
blokowane/odblokowywane.
Lampka sygnalizacyjna (3) świeci
słabo lub w ogóle się nie zaświeca.
W celu uzyskania dodatkowych
informacji skontaktuj się z ASO marki
Fiat. Jeśli sam zamierzasz wymienić
baterię, zapoznaj się z sekcją
„Procedura wymiany baterii
w kluczyku”.
Uwaga Jeśli zgubisz kluczyk lub
ulegnie on uszkodzeniu, skontaktuj się
z ASO marki Fiat, aby uzyskać kluczyk
zapasowy.
Uwaga Jeśli potrzebujesz dodatkowy
kluczyk, skontaktuj się z ASO marki
Fiat. Możliwa jest następująca
maksymalna liczba kluczyków:
Kluczyk systemu dostępu
bezkluczykowego: maksymalnie 4 kluczyki
Kluczyk systemu obsługi
bezkluczykowej: maksymalnie 4 kluczyki.
16
POZNAWANIE SAMOCHODU

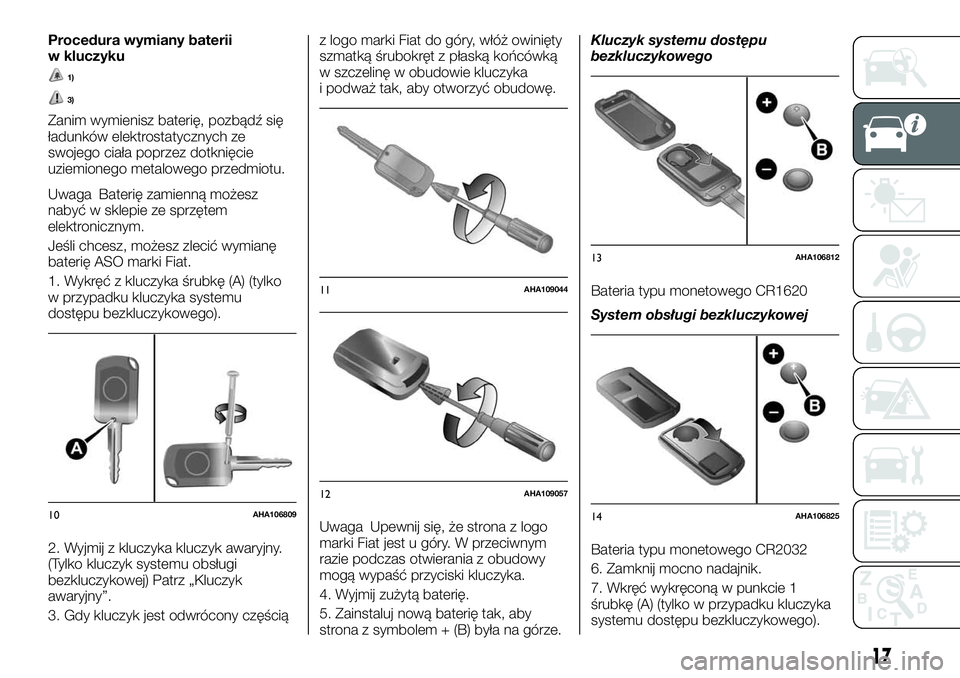

Procedura wymiany baterii
w kluczyku
1)
3)
Zanim wymienisz baterię, pozbądź się
ładunków elektrostatycznych ze
swojego ciała poprzez dotknięcie
uziemionego metalowego przedmiotu.
Uwaga Baterię zamienną możesz
nabyć w sklepie ze sprzętem
elektronicznym.
Jeśli chcesz, możesz zlecić wymianę
baterię ASO marki Fiat.
1. Wykręć z kluczyka śrubkę (A) (tylko
w przypadku kluczyka systemu
dostępu bezkluczykowego).
2. Wyjmij z kluczyka kluczyk awaryjny.
(Tylko kluczyk systemu obsługi
bezkluczykowej) Patrz „Kluczyk
awaryjny”.
3. Gdy kluczyk jest odwrócony częściąz logo marki Fiat do góry, włóż owinięty
szmatką śrubokręt z płaską końcówką
w szczelinę w obudowie kluczyka
i podważ tak, aby otworzyć obudowę.
Uwaga Upewnij się, że strona z logo
marki Fiat jest u góry. W przeciwnym
razie podczas otwierania z obudowy
mogą wypaść przyciski kluczyka.
4. Wyjmij zużytą baterię.
5. Zainstaluj nową baterię tak, aby
strona z symbolem + (B) była na górze.Kluczyk systemu dostępu
bezkluczykowego
Bateria typu monetowego CR1620
System obsługi bezkluczykowej
Bateria typu monetowego CR2032
6. Zamknij mocno nadajnik.
7. Wkręć wykręconą w punkcie 1
śrubkę (A) (tylko w przypadku kluczyka
systemu dostępu bezkluczykowego).
10AHA106809
11AHA109044
12AHA109057
13AHA106812
14AHA106825
17

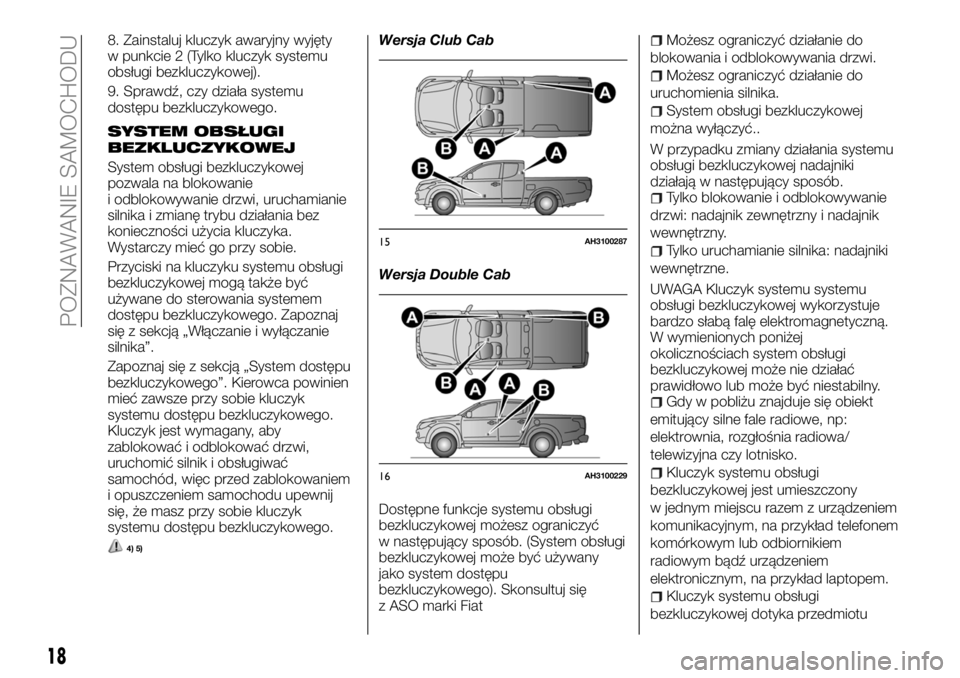

8. Zainstaluj kluczyk awaryjny wyjęty
w punkcie 2 (Tylko kluczyk systemu
obsługi bezkluczykowej).
9. Sprawdź, czy działa systemu
dostępu bezkluczykowego.
SYSTEM OBSŁUGI
BEZKLUCZYKOWEJ
System obsługi bezkluczykowej
pozwala na blokowanie
i odblokowywanie drzwi, uruchamianie
silnika i zmianę trybu działania bez
konieczności użycia kluczyka.
Wystarczy mieć go przy sobie.
Przyciski na kluczyku systemu obsługi
bezkluczykowej mogą także być
używane do sterowania systemem
dostępu bezkluczykowego. Zapoznaj
się z sekcją „Włączanie i wyłączanie
silnika”.
Zapoznaj się z sekcją „System dostępu
bezkluczykowego”. Kierowca powinien
mieć zawsze przy sobie kluczyk
systemu dostępu bezkluczykowego.
Kluczyk jest wymagany, aby
zablokować i odblokować drzwi,
uruchomić silnik i obsługiwać
samochód, więc przed zablokowaniem
i opuszczeniem samochodu upewnij
się, że masz przy sobie kluczyk
systemu dostępu bezkluczykowego.
4) 5)
Wersja Club Cab
Wersja Double Cab
Dostępne funkcje systemu obsługi
bezkluczykowej możesz ograniczyć
w następujący sposób. (System obsługi
bezkluczykowej może być używany
jako system dostępu
bezkluczykowego). Skonsultuj się
z ASO marki FiatMożesz ograniczyć działanie do
blokowania i odblokowywania drzwi.
Możesz ograniczyć działanie do
uruchomienia silnika.
System obsługi bezkluczykowej
można wyłączyć..
W przypadku zmiany działania systemu
obsługi bezkluczykowej nadajniki
działają w następujący sposób.
Tylko blokowanie i odblokowywanie
drzwi: nadajnik zewnętrzny i nadajnik
wewnętrzny.
Tylko uruchamianie silnika: nadajniki
wewnętrzne.
UWAGA Kluczyk systemu systemu
obsługi bezkluczykowej wykorzystuje
bardzo słabą falę elektromagnetyczną.
W wymienionych poniżej
okolicznościach system obsługi
bezkluczykowej może nie działać
prawidłowo lub może być niestabilny.
Gdy w pobliżu znajduje się obiekt
emitujący silne fale radiowe, np:
elektrownia, rozgłośnia radiowa/
telewizyjna czy lotnisko.
Kluczyk systemu obsługi
bezkluczykowej jest umieszczony
w jednym miejscu razem z urządzeniem
komunikacyjnym, na przykład telefonem
komórkowym lub odbiornikiem
radiowym bądź urządzeniem
elektronicznym, na przykład laptopem.
Kluczyk systemu obsługi
bezkluczykowej dotyka przedmiotu
15AH3100287
16AH3100229
18
POZNAWANIE SAMOCHODU
