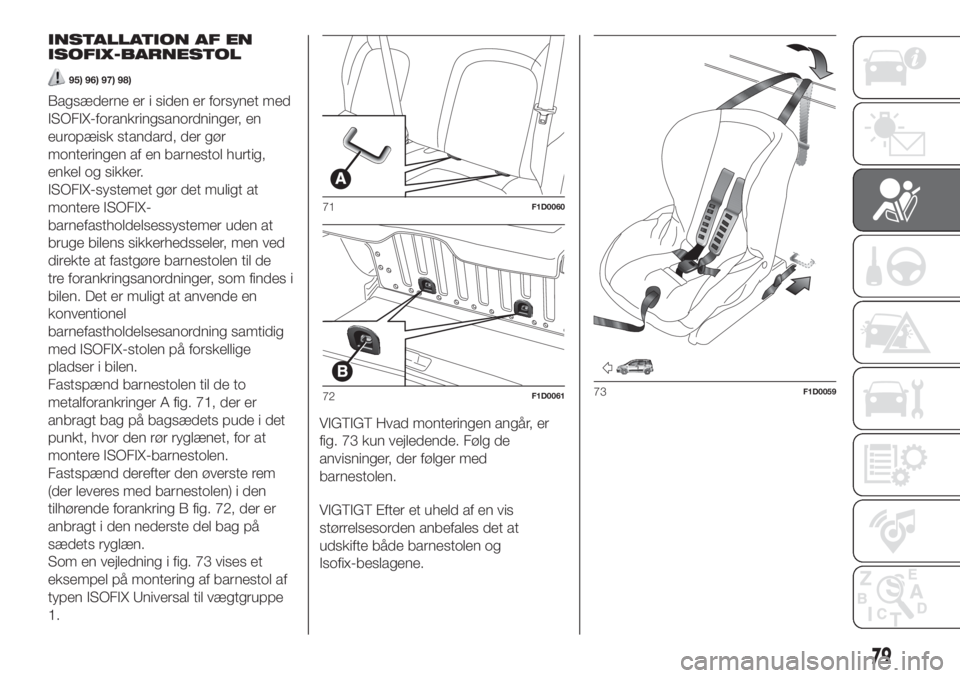

INSTALLATION AF EN
ISOFIX-BARNESTOL
95) 96) 97) 98)
Bagsæderne er i siden er forsynet med
ISOFIX-forankringsanordninger, en
europæisk standard, der gør
monteringen af en barnestol hurtig,
enkel og sikker.
ISOFIX-systemet gør det muligt at
montere ISOFIX-
barnefastholdelsessystemer uden at
bruge bilens sikkerhedsseler, men ved
direkte at fastgøre barnestolen til de
tre forankringsanordninger, som findes i
bilen. Det er muligt at anvende en
konventionel
barnefastholdelsesanordning samtidig
med ISOFIX-stolen på forskellige
pladser i bilen.
Fastspænd barnestolen til de to
metalforankringer A fig. 71, der er
anbragt bag på bagsædets pude i det
punkt, hvor den rør ryglænet, for at
montere ISOFIX-barnestolen.
Fastspænd derefter den øverste rem
(der leveres med barnestolen) i den
tilhørende forankring B fig. 72, der er
anbragt i den nederste del bag på
sædets ryglæn.
Som en vejledning i fig. 73 vises et
eksempel på montering af barnestol af
typen ISOFIX Universal til vægtgruppe
1.VIGTIGT Hvad monteringen angår, er
fig. 73 kun vejledende. Følg de
anvisninger, der følger med
barnestolen.
VIGTIGT Efter et uheld af en vis
størrelsesorden anbefales det at
udskifte både barnestolen og
Isofix-beslagene.
71F1D0060
72F1D006173F1D0059
79

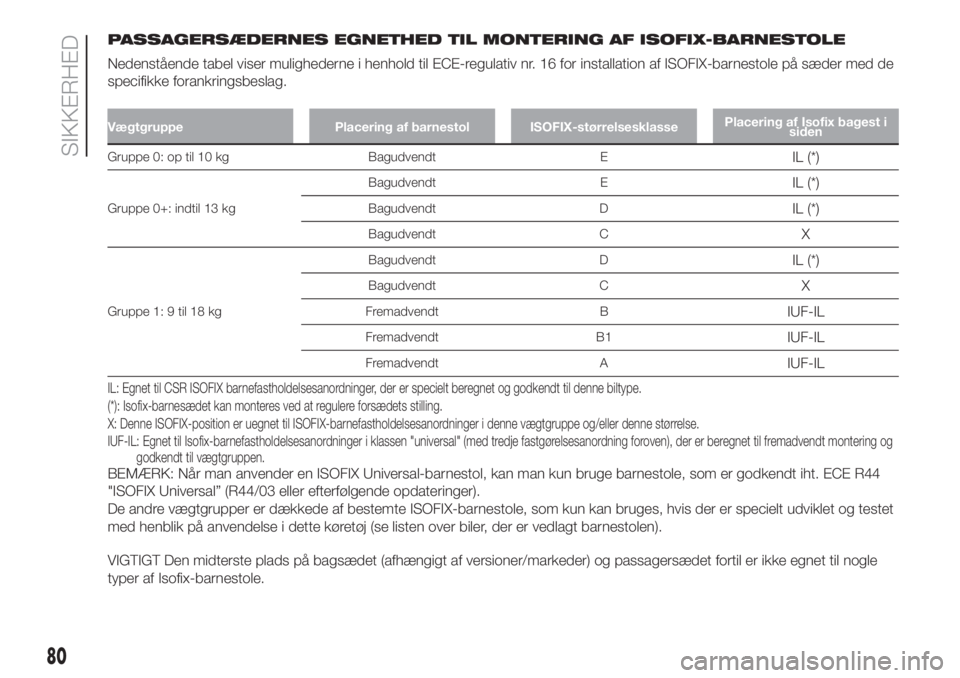

PASSAGERSÆDERNES EGNETHED TIL MONTERING AF ISOFIX-BARNESTOLE
Nedenstående tabel viser mulighederne i henhold til ECE-regulativ nr. 16 for installation af ISOFIX-barnestole på sæder med de
specifikke forankringsbeslag.
Vægtgruppe Placering af barnestol ISOFIX-størrelsesklassePlacering af Isofix bagest i
siden
Gruppe 0: op til 10 kg Bagudvendt EIL (*)
Gruppe 0+: indtil 13 kgBagudvendt E
IL (*)
Bagudvendt DIL (*)
Bagudvendt CX
Gruppe 1: 9 til 18 kgBagudvendt D
IL (*)
Bagudvendt CX
Fremadvendt BIUF-IL
Fremadvendt B1IUF-IL
Fremadvendt AIUF-IL
IL: Egnet til CSR ISOFIX barnefastholdelsesanordninger, der er specielt beregnet og godkendt til denne biltype.
(*): Isofix-barnesædet kan monteres ved at regulere forsædets stilling.
X: Denne ISOFIX-position er uegnet til ISOFIX-barnefastholdelsesanordninger i denne vægtgruppe og/eller denne størrelse.
IUF-IL: Egnet til Isofix-barnefastholdelsesanordninger i klassen "universal" (med tredje fastgørelsesanordning foroven), der er beregnet til fremadvendt montering og
godkendt til vægtgruppen.
BEMÆRK: Når man anvender en ISOFIX Universal-barnestol, kan man kun bruge barnestole, som er godkendt iht. ECE R44
"ISOFIX Universal” (R44/03 eller efterfølgende opdateringer).
De andre vægtgrupper er dækkede af bestemte ISOFIX-barnestole, som kun kan bruges, hvis der er specielt udviklet og testet
med henblik på anvendelse i dette køretøj (se listen over biler, der er vedlagt barnestolen).
VIGTIGT Den midterste plads på bagsædet (afhængigt af versioner/markeder) og passagersædet fortil er ikke egnet til nogle
typer af Isofix-barnestole.
80
SIKKERHED

BARNESTOLE, DER ER ANBEFALEDE AF FCA TIL DIN PANDA
Lineaccessori MOPAR
®omfatter et komplet sortiment af barnestole, der kan fastgøres med trepunktssele eller
ISOFIX-fastgøringsbeslag.
Vægtgruppe Barnestol Type af barnestol Montering af barnestol
Gruppe 0+ : fra
fødsel til 13 kg
Britax Baby Safe plus
Typegodkendelsesnummer: E1
04301146
Fiat ordrenummer: 71806415
Universal/ISOFIX-barnestol.
Skal installeres bagudvendt og kun ved
brug af bilens sikkerhedsseler, eller på
ISOFIX-base (kan købes separat) og
bilens ISOFIX-forankringsbeslag.
Den skal monteres på bagsæderne i
siden. ++
Britax Baby Safe ISOFIX-base
Fiat ordrenummer: 71806416
81

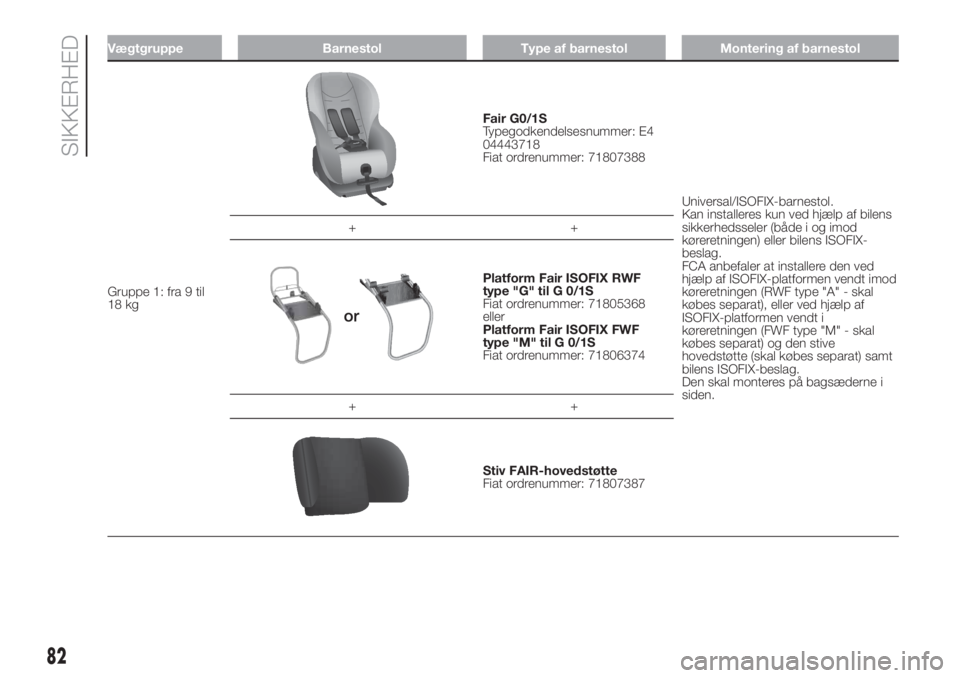

Vægtgruppe Barnestol Type af barnestol Montering af barnestol
Gruppe 1: fra 9 til
18 kg
Fair G0/1S
Typegodkendelsesnummer: E4
04443718
Fiat ordrenummer: 71807388
Universal/ISOFIX-barnestol.
Kan installeres kun ved hjælp af bilens
sikkerhedsseler (både i og imod
køreretningen) eller bilens ISOFIX-
beslag.
FCA anbefaler at installere den ved
hjælp af ISOFIX-platformen vendt imod
køreretningen (RWF type "A" - skal
købes separat), eller ved hjælp af
ISOFIX-platformen vendt i
køreretningen (FWF type "M" - skal
købes separat) og den stive
hovedstøtte (skal købes separat) samt
bilens ISOFIX-beslag.
Den skal monteres på bagsæderne i
siden. ++
Platform Fair ISOFIX RWF
type "G" til G 0/1S
Fiat ordrenummer: 71805368
eller
Platform Fair ISOFIX FWF
type "M" til G 0/1S
Fiat ordrenummer: 71806374
++
Stiv FAIR-hovedstøtte
Fiat ordrenummer: 71807387
82
SIKKERHED

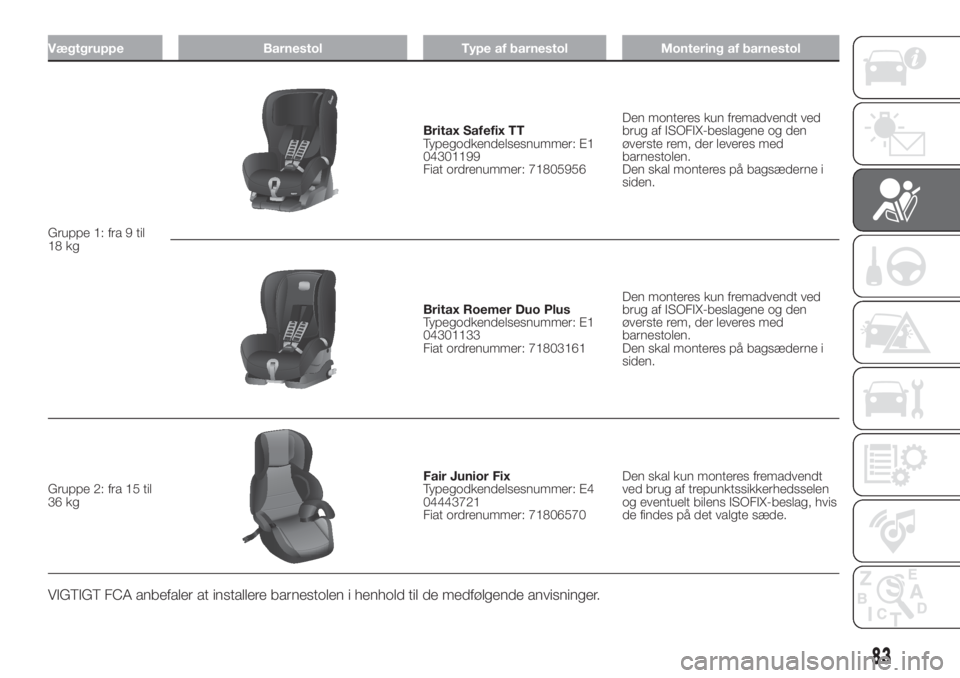

Vægtgruppe Barnestol Type af barnestol Montering af barnestol
Gruppe 1: fra 9 til
18 kg
Britax Safefix TT
Typegodkendelsesnummer: E1
04301199
Fiat ordrenummer: 71805956Den monteres kun fremadvendt ved
brug af ISOFIX-beslagene og den
øverste rem, der leveres med
barnestolen.
Den skal monteres på bagsæderne i
siden.
Britax Roemer Duo Plus
Typegodkendelsesnummer: E1
04301133
Fiat ordrenummer: 71803161Den monteres kun fremadvendt ved
brug af ISOFIX-beslagene og den
øverste rem, der leveres med
barnestolen.
Den skal monteres på bagsæderne i
siden.
Gruppe 2: fra 15 til
36 kg
Fair Junior Fix
Typegodkendelsesnummer: E4
04443721
Fiat ordrenummer: 71806570Den skal kun monteres fremadvendt
ved brug af trepunktssikkerhedsselen
og eventuelt bilens ISOFIX-beslag, hvis
de findes på det valgte sæde.
VIGTIGT FCA anbefaler at installere barnestolen i henhold til de medfølgende anvisninger.
83

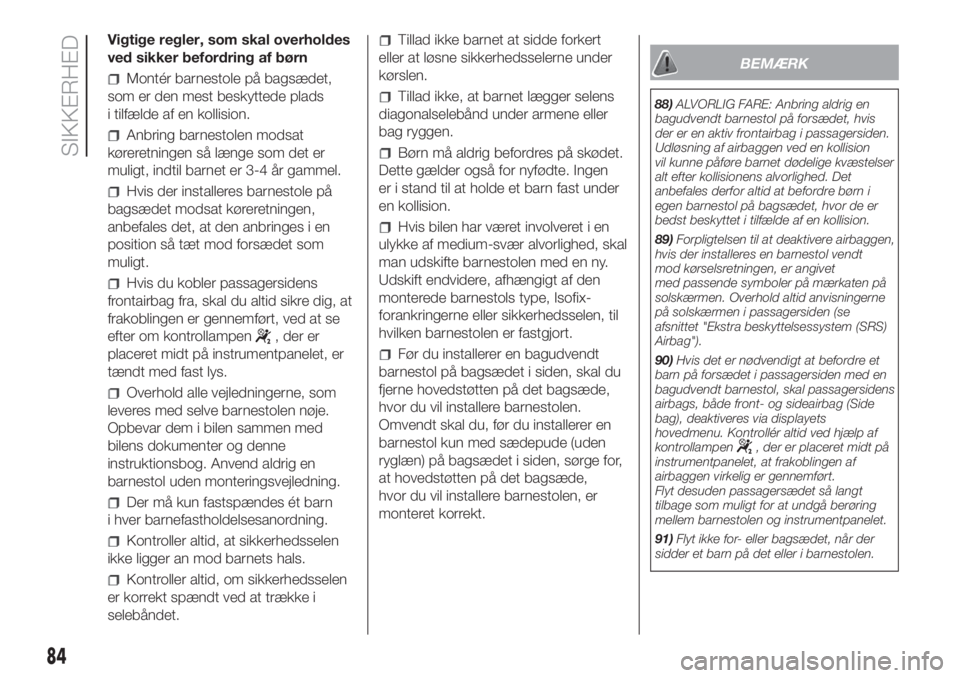

Vigtige regler, som skal overholdes
ved sikker befordring af børn
Montér barnestole på bagsædet,
som er den mest beskyttede plads
i tilfælde af en kollision.
Anbring barnestolen modsat
køreretningen så længe som det er
muligt, indtil barnet er 3-4 år gammel.
Hvis der installeres barnestole på
bagsædet modsat køreretningen,
anbefales det, at den anbringes i en
position så tæt mod forsædet som
muligt.
Hvis du kobler passagersidens
frontairbag fra, skal du altid sikre dig, at
frakoblingen er gennemført, ved at se
efter om kontrollampen
, der er
placeret midt på instrumentpanelet, er
tændt med fast lys.
Overhold alle vejledningerne, som
leveres med selve barnestolen nøje.
Opbevar dem i bilen sammen med
bilens dokumenter og denne
instruktionsbog. Anvend aldrig en
barnestol uden monteringsvejledning.
Der må kun fastspændes ét barn
i hver barnefastholdelsesanordning.
Kontroller altid, at sikkerhedsselen
ikke ligger an mod barnets hals.
Kontroller altid, om sikkerhedsselen
er korrekt spændt ved at trække i
selebåndet.
Tillad ikke barnet at sidde forkert
eller at løsne sikkerhedsselerne under
kørslen.
Tillad ikke, at barnet lægger selens
diagonalselebånd under armene eller
bag ryggen.
Børn må aldrig befordres på skødet.
Dette gælder også for nyfødte. Ingen
er i stand til at holde et barn fast under
en kollision.
Hvis bilen har været involveret i en
ulykke af medium-svær alvorlighed, skal
man udskifte barnestolen med en ny.
Udskift endvidere, afhængigt af den
monterede barnestols type, Isofix-
forankringerne eller sikkerhedsselen, til
hvilken barnestolen er fastgjort.
Før du installerer en bagudvendt
barnestol på bagsædet i siden, skal du
fjerne hovedstøtten på det bagsæde,
hvor du vil installere barnestolen.
Omvendt skal du, før du installerer en
barnestol kun med sædepude (uden
ryglæn) på bagsædet i siden, sørge for,
at hovedstøtten på det bagsæde,
hvor du vil installere barnestolen, er
monteret korrekt.
BEMÆRK
88)ALVORLIG FARE: Anbring aldrig en
bagudvendt barnestol på forsædet, hvis
der er en aktiv frontairbag i passagersiden.
Udløsning af airbaggen ved en kollision
vil kunne påføre barnet dødelige kvæstelser
alt efter kollisionens alvorlighed. Det
anbefales derfor altid at befordre børn i
egen barnestol på bagsædet, hvor de er
bedst beskyttet i tilfælde af en kollision.
89)Forpligtelsen til at deaktivere airbaggen,
hvis der installeres en barnestol vendt
mod kørselsretningen, er angivet
med passende symboler på mærkaten på
solskærmen. Overhold altid anvisningerne
på solskærmen i passagersiden (se
afsnittet "Ekstra beskyttelsessystem (SRS)
Airbag").
90)Hvis det er nødvendigt at befordre et
barn på forsædet i passagersiden med en
bagudvendt barnestol, skal passagersidens
airbags, både front- og sideairbag (Side
bag), deaktiveres via displayets
hovedmenu. Kontrollér altid ved hjælp af
kontrollampen
, der er placeret midt på
instrumentpanelet, at frakoblingen af
airbaggen virkelig er gennemført.
Flyt desuden passagersædet så langt
tilbage som muligt for at undgå berøring
mellem barnestolen og instrumentpanelet.
91)Flyt ikke for- eller bagsædet, når der
sidder et barn på det eller i barnestolen.
84
SIKKERHED

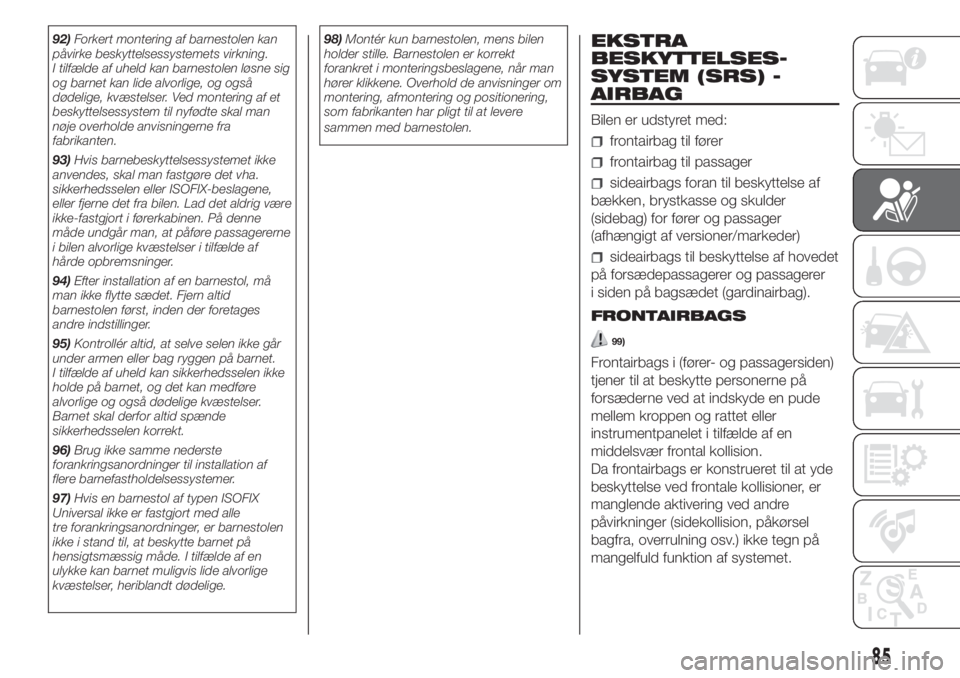

92)Forkert montering af barnestolen kan
påvirke beskyttelsessystemets virkning.
I tilfælde af uheld kan barnestolen løsne sig
og barnet kan lide alvorlige, og også
dødelige, kvæstelser. Ved montering af et
beskyttelsessystem til nyfødte skal man
nøje overholde anvisningerne fra
fabrikanten.
93)Hvis barnebeskyttelsessystemet ikke
anvendes, skal man fastgøre det vha.
sikkerhedsselen eller ISOFIX-beslagene,
eller fjerne det fra bilen. Lad det aldrig være
ikke-fastgjort i førerkabinen. På denne
måde undgår man, at påføre passagererne
i bilen alvorlige kvæstelser i tilfælde af
hårde opbremsninger.
94)Efter installation af en barnestol, må
man ikke flytte sædet. Fjern altid
barnestolen først, inden der foretages
andre indstillinger.
95)Kontrollér altid, at selve selen ikke går
under armen eller bag ryggen på barnet.
I tilfælde af uheld kan sikkerhedsselen ikke
holde på barnet, og det kan medføre
alvorlige og også dødelige kvæstelser.
Barnet skal derfor altid spænde
sikkerhedsselen korrekt.
96)Brug ikke samme nederste
forankringsanordninger til installation af
flere barnefastholdelsessystemer.
97)Hvis en barnestol af typen ISOFIX
Universal ikke er fastgjort med alle
tre forankringsanordninger, er barnestolen
ikke i stand til, at beskytte barnet på
hensigtsmæssig måde. I tilfælde af en
ulykke kan barnet muligvis lide alvorlige
kvæstelser, heriblandt dødelige.98)Montér kun barnestolen, mens bilen
holder stille. Barnestolen er korrekt
forankret i monteringsbeslagene, når man
hører klikkene. Overhold de anvisninger om
montering, afmontering og positionering,
som fabrikanten har pligt til at levere
sammen med barnestolen.EKSTRA
BESKYTTELSES-
SYSTEM (SRS) -
AIRBAG
Bilen er udstyret med:
frontairbag til fører
frontairbag til passager
sideairbags foran til beskyttelse af
bækken, brystkasse og skulder
(sidebag) for fører og passager
(afhængigt af versioner/markeder)
sideairbags til beskyttelse af hovedet
på forsædepassagerer og passagerer
i siden på bagsædet (gardinairbag).
FRONTAIRBAGS
99)
Frontairbags i (fører- og passagersiden)
tjener til at beskytte personerne på
forsæderne ved at indskyde en pude
mellem kroppen og rattet eller
instrumentpanelet i tilfælde af en
middelsvær frontal kollision.
Da frontairbags er konstrueret til at yde
beskyttelse ved frontale kollisioner, er
manglende aktivering ved andre
påvirkninger (sidekollision, påkørsel
bagfra, overrulning osv.) ikke tegn på
mangelfuld funktion af systemet.
85

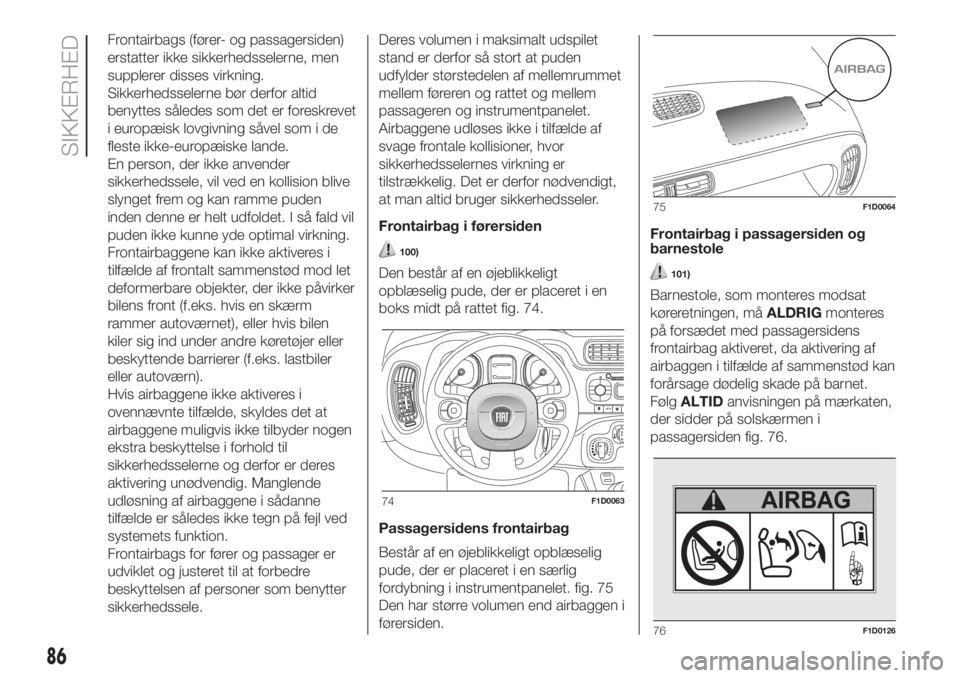

Frontairbags (fører- og passagersiden)
erstatter ikke sikkerhedsselerne, men
supplerer disses virkning.
Sikkerhedsselerne bør derfor altid
benyttes således som det er foreskrevet
i europæisk lovgivning såvel som i de
fleste ikke-europæiske lande.
En person, der ikke anvender
sikkerhedssele, vil ved en kollision blive
slynget frem og kan ramme puden
inden denne er helt udfoldet. I så fald vil
puden ikke kunne yde optimal virkning.
Frontairbaggene kan ikke aktiveres i
tilfælde af frontalt sammenstød mod let
deformerbare objekter, der ikke påvirker
bilens front (f.eks. hvis en skærm
rammer autoværnet), eller hvis bilen
kiler sig ind under andre køretøjer eller
beskyttende barrierer (f.eks. lastbiler
eller autoværn).
Hvis airbaggene ikke aktiveres i
ovennævnte tilfælde, skyldes det at
airbaggene muligvis ikke tilbyder nogen
ekstra beskyttelse i forhold til
sikkerhedsselerne og derfor er deres
aktivering unødvendig. Manglende
udløsning af airbaggene i sådanne
tilfælde er således ikke tegn på fejl ved
systemets funktion.
Frontairbags for fører og passager er
udviklet og justeret til at forbedre
beskyttelsen af personer som benytter
sikkerhedssele.Deres volumen i maksimalt udspilet
stand er derfor så stort at puden
udfylder størstedelen af mellemrummet
mellem føreren og rattet og mellem
passageren og instrumentpanelet.
Airbaggene udløses ikke i tilfælde af
svage frontale kollisioner, hvor
sikkerhedsselernes virkning er
tilstrækkelig. Det er derfor nødvendigt,
at man altid bruger sikkerhedsseler.
Frontairbag i førersiden
100)
Den består af en øjeblikkeligt
opblæselig pude, der er placeret i en
boks midt på rattet fig. 74.
Passagersidens frontairbag
Består af en øjeblikkeligt opblæselig
pude, der er placeret i en særlig
fordybning i instrumentpanelet. fig. 75
Den har større volumen end airbaggen i
førersiden.Frontairbag i passagersiden og
barnestole101)
Barnestole, som monteres modsat
køreretningen, måALDRIGmonteres
på forsædet med passagersidens
frontairbag aktiveret, da aktivering af
airbaggen i tilfælde af sammenstød kan
forårsage dødelig skade på barnet.
FølgALTIDanvisningen på mærkaten,
der sidder på solskærmen i
passagersiden fig. 76.
74F1D0063
75F1D0064
76F1D0126
86
SIKKERHED

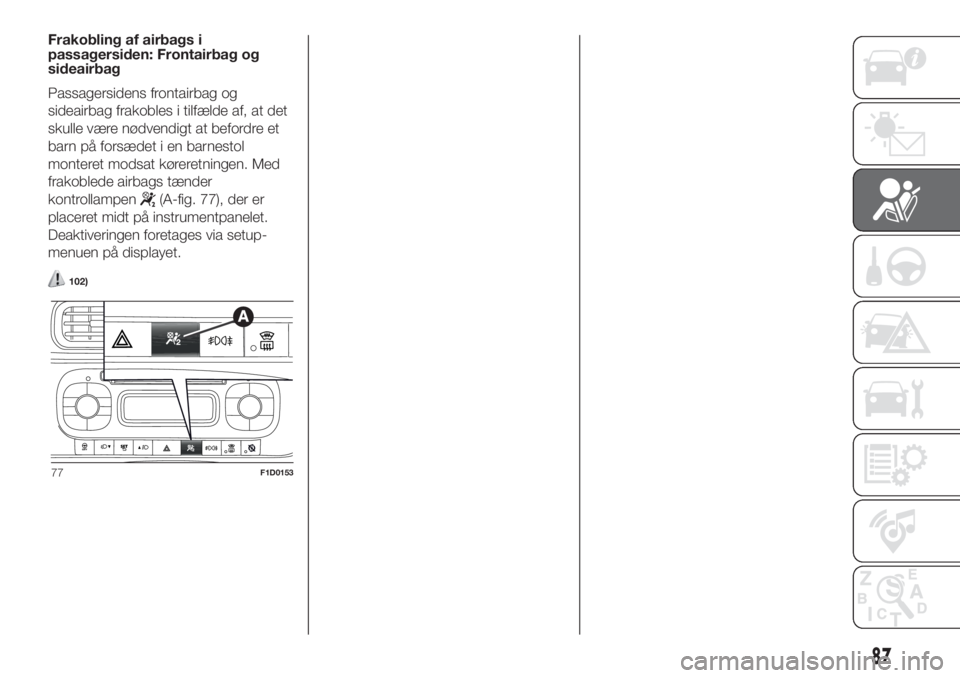

Frakobling af airbags i
passagersiden: Frontairbag og
sideairbag
Passagersidens frontairbag og
sideairbag frakobles i tilfælde af, at det
skulle være nødvendigt at befordre et
barn på forsædet i en barnestol
monteret modsat køreretningen. Med
frakoblede airbags tænder
kontrollampen
(A-fig. 77), der er
placeret midt på instrumentpanelet.
Deaktiveringen foretages via setup-
menuen på displayet.
102)
77F1D0153
87

Frontairbag i passagersiden og barnestole: PAS PÅ
78F1D0127
88
SIKKERHED
