FIAT PANDA 2018 Notice d'entretien (in French)

COFFRE À BAGAGES
Le déverrouillage du coffre est
électrique et il est désactivé quand le
véhicule roule.
OUVERTURE
25)
Avec la clé mécanique
Pour les versions dotées de clé
mécanique, il est possible d'ouvrir le
coffre à bagages de l'extérieur en
introduisant et en tournant la pièce
métallique de la clé dans le barillet situé
sur la poignée du hayon arrière.
Avec la télécommande
(pour les versions/marchés qui le
prévoient)
Une pression du bouton
sur la
télécommande déverrouille le coffre
à bagages. Les clignotants émettent un
double signal lumineux.Avec la poignée électrique (soft
touch)
(pour les versions/marchés qui le
prévoient)
Pour les versions dotées de poignée
électrique soft touch, le hayon du coffre
à bagages (lorsqu'il est déverrouillé)
ne peut s'ouvrir que de l'extérieur
en agissant sur la poignée électrique
d'ouverture A fig. 29 située sous la
poignée, jusqu'au déclic qui confirme le
déverrouillage.
Le hayon peut également être ouvert à
tout moment lorsque les portes de la
voiture sont déverrouillées. Pour l’ouvrir,
il faut avoir activé la poignée par
l'ouverture de l'une des portes avant ou
avoir déverrouillé les portes, soit avec
la télécommande, soit en utilisant la clé
mécanique.Ouverture d'urgence de l'intérieur
Procéder de la manière suivante :
extraire les appuie-tête arrière et
rabattre complètement les sièges ;
enlever le bouchon de protection et
actionner le décrochage de la serrure
avec un tournevis ou avec une pièce
métallique de la clé fig. 30.
FERMETURE
26)
Tirer la poignée d'appui située dans la
partie interne du hayon.
ATTENTION Avant de refermer le coffre
à bagages, s'assurer d'avoir la clé,
car le coffre à bagages sera verrouillé
automatiquement.
29F1D0032
30F1D0033
29

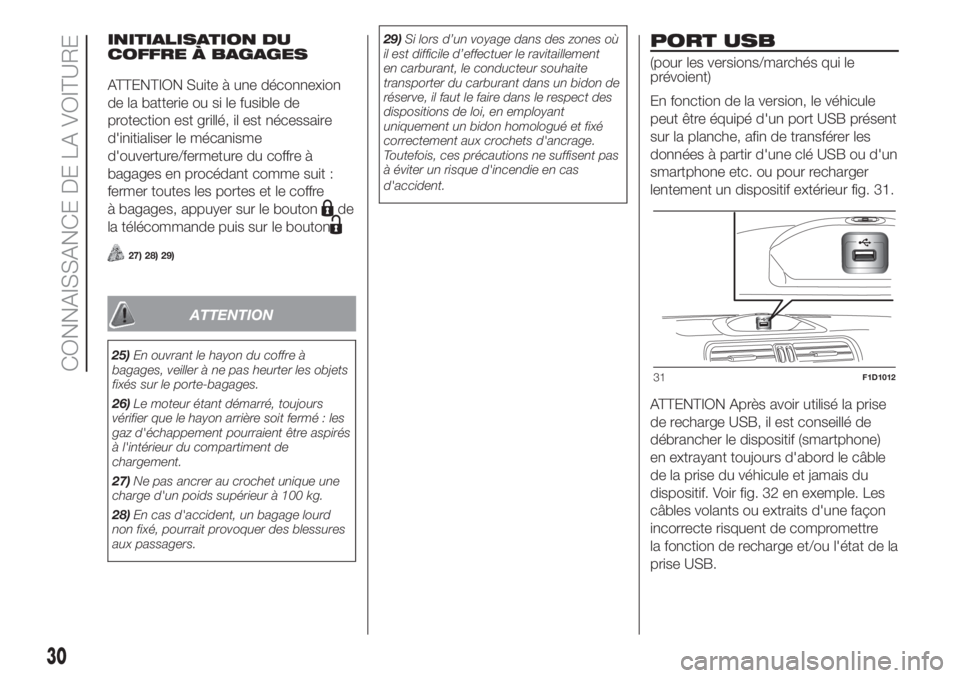

INITIALISATION DU
COFFRE À BAGAGES
ATTENTION Suite à une déconnexion
de la batterie ou si le fusible de
protection est grillé, il est nécessaire
d'initialiser le mécanisme
d'ouverture/fermeture du coffre à
bagages en procédant comme suit :
fermer toutes les portes et le coffre
à bagages, appuyer sur le bouton
de
la télécommande puis sur le bouton
27) 28) 29)
ATTENTION
25)En ouvrant le hayon du coffre à
bagages, veiller à ne pas heurter les objets
fixés sur le porte-bagages.
26)Le moteur étant démarré, toujours
vérifier que le hayon arrière soit fermé : les
gaz d'échappement pourraient être aspirés
à l'intérieur du compartiment de
chargement.
27)Ne pas ancrer au crochet unique une
charge d'un poids supérieur à 100 kg.
28)En cas d'accident, un bagage lourd
non fixé, pourrait provoquer des blessures
aux passagers.29)Si lors d’un voyage dans des zones où
il est difficile d’effectuer le ravitaillement
en carburant, le conducteur souhaite
transporter du carburant dans un bidon de
réserve, il faut le faire dans le respect des
dispositions de loi, en employant
uniquement un bidon homologué et fixé
correctement aux crochets d'ancrage.
Toutefois, ces précautions ne suffisent pas
à éviter un risque d'incendie en cas
d'accident.
PORT USB
(pour les versions/marchés qui le
prévoient)
En fonction de la version, le véhicule
peut être équipé d'un port USB présent
sur la planche, afin de transférer les
données à partir d'une clé USB ou d'un
smartphone etc. ou pour recharger
lentement un dispositif extérieur fig. 31.
ATTENTION Après avoir utilisé la prise
de recharge USB, il est conseillé de
débrancher le dispositif (smartphone)
en extrayant toujours d'abord le câble
de la prise du véhicule et jamais du
dispositif. Voir fig. 32 en exemple. Les
câbles volants ou extraits d'une façon
incorrecte risquent de compromettre
la fonction de recharge et/ou l'état de la
prise USB.
31F1D1012
30
CONNAISSANCE DE LA VOITURE

NOTE Le port USB assure la
transmission des données depuis une
clé/un smartphone etc. et la recharge
lente - qui n'est pas toujours garantie
car elle dépend du type/marque du
dispositif - d'un dispositif extérieur.SMARTPHONE
DOCKING
(pour les versions avec Uconnect
Mobile)
La voiture peut être équipée d'un
support pour smartphone à installer sur
la planche de bord, en fonction du
niveau d'équipement.
Installation/dépose du
support
Installer le support pour smartphone en
l'introduisant dans son logement sur
la planche de bord, illustré fig. 33
(montage par emboîtement).
Pour retirer le support, appuyer
simultanément sur les deux touches
latérales fig. 34.NOTE Pour éviter les bruits et/ou les
vibrations, lorsque le support pour
smartphone n'est pas utilisé, il
est conseillé de l'enlever de son
logement.
Enclenchement/
désenclenchement du
smartphone
Pour introduire le smartphone dans le
support :
s'assurer que la bague A fig. 35 se
trouve sur la position
;
32F1D1013
33F1D1014
34F1D1015
35F1D0703
31

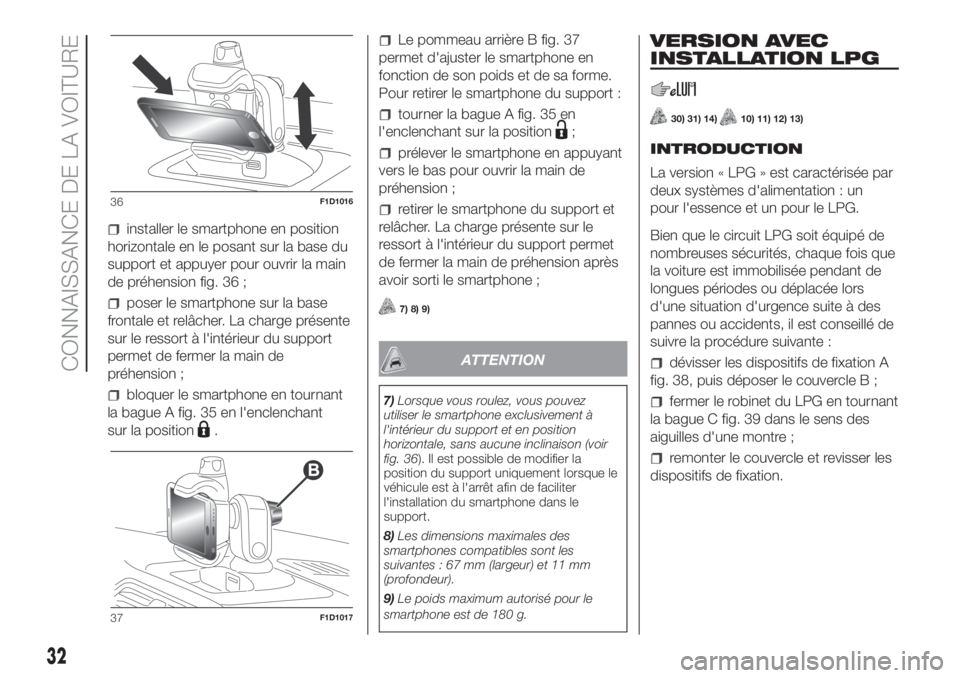

installer le smartphone en position
horizontale en le posant sur la base du
support et appuyer pour ouvrir la main
de préhension fig. 36 ;
poser le smartphone sur la base
frontale et relâcher. La charge présente
sur le ressort à l'intérieur du support
permet de fermer la main de
préhension ;
bloquer le smartphone en tournant
la bague A fig. 35 en l'enclenchant
sur la position
.
Le pommeau arrière B fig. 37
permet d'ajuster le smartphone en
fonction de son poids et de sa forme.
Pour retirer le smartphone du support :
tourner la bague A fig. 35 en
l'enclenchant sur la position
;
prélever le smartphone en appuyant
vers le bas pour ouvrir la main de
préhension ;
retirer le smartphone du support et
relâcher. La charge présente sur le
ressort à l'intérieur du support permet
de fermer la main de préhension après
avoir sorti le smartphone ;
7) 8) 9)
ATTENTION
7)Lorsque vous roulez, vous pouvez
utiliser le smartphone exclusivement à
l'intérieur du support et en position
horizontale, sans aucune inclinaison (voir
fig. 36). Il est possible de modifier la
position du support uniquement lorsque le
véhicule est à l'arrêt afin de faciliter
l'installation du smartphone dans le
support.
8)Les dimensions maximales des
smartphones compatibles sont les
suivantes : 67 mm (largeur) et 11 mm
(profondeur).
9)Le poids maximum autorisé pour le
smartphone est de 180 g.
VERSION AVEC
INSTALLATION LPG
30) 31) 14)10) 11) 12) 13)
INTRODUCTION
La version « LPG » est caractérisée par
deux systèmes d'alimentation : un
pour l'essence et un pour le LPG.
Bien que le circuit LPG soit équipé de
nombreuses sécurités, chaque fois que
la voiture est immobilisée pendant de
longues périodes ou déplacée lors
d'une situation d'urgence suite à des
pannes ou accidents, il est conseillé de
suivre la procédure suivante :
dévisser les dispositifs de fixation A
fig. 38, puis déposer le couvercle B ;
fermer le robinet du LPG en tournant
la bague C fig. 39 dans le sens des
aiguilles d'une montre ;
remonter le couvercle et revisser les
dispositifs de fixation.
36F1D1016
37F1D1017
32
CONNAISSANCE DE LA VOITURE

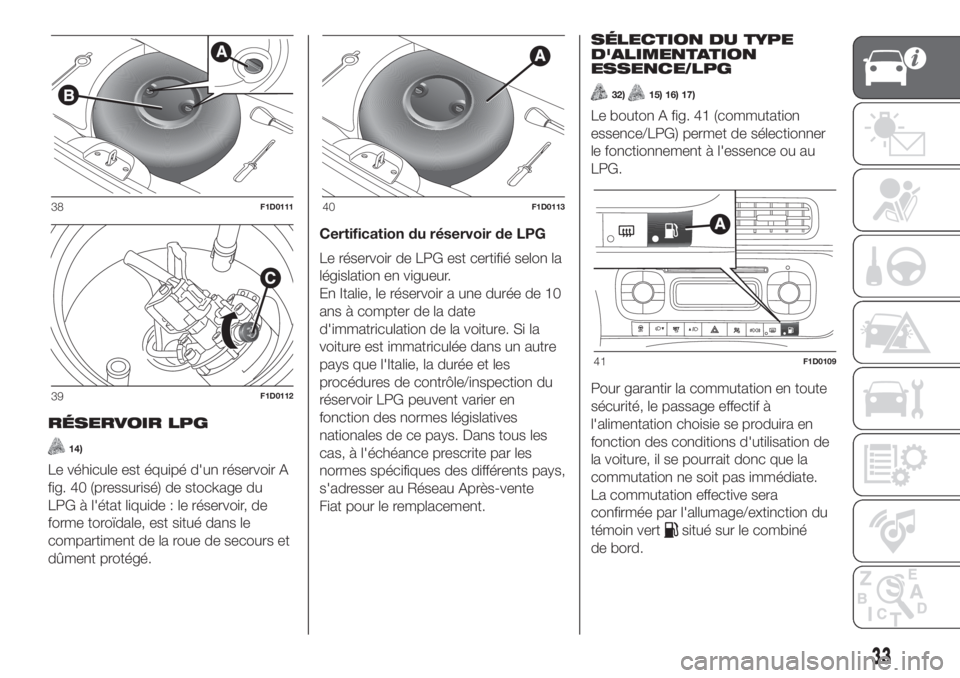

RÉSERVOIR LPG
14)
Le véhicule est équipé d'un réservoir A
fig. 40 (pressurisé) de stockage du
LPG à l'état liquide : le réservoir, de
forme toroïdale, est situé dans le
compartiment de la roue de secours et
dûment protégé.Certification du réservoir de LPG
Le réservoir de LPG est certifié selon la
législation en vigueur.
En Italie, le réservoir a une durée de 10
ans à compter de la date
d'immatriculation de la voiture. Si la
voiture est immatriculée dans un autre
pays que l'Italie, la durée et les
procédures de contrôle/inspection du
réservoir LPG peuvent varier en
fonction des normes législatives
nationales de ce pays. Dans tous les
cas, à l'échéance prescrite par les
normes spécifiques des différents pays,
s'adresser au Réseau Après-vente
Fiat pour le remplacement.SÉLECTION DU TYPE
D'ALIMENTATION
ESSENCE/LPG
32)15) 16) 17)
Le bouton A fig. 41 (commutation
essence/LPG) permet de sélectionner
le fonctionnement à l'essence ou au
LPG.
Pour garantir la commutation en toute
sécurité, le passage effectif à
l'alimentation choisie se produira en
fonction des conditions d'utilisation de
la voiture, il se pourrait donc que la
commutation ne soit pas immédiate.
La commutation effective sera
confirmée par l'allumage/extinction du
témoin vert
situé sur le combiné
de bord.
38F1D0111
39F1D0112
40F1D0113
41F1D0109
33

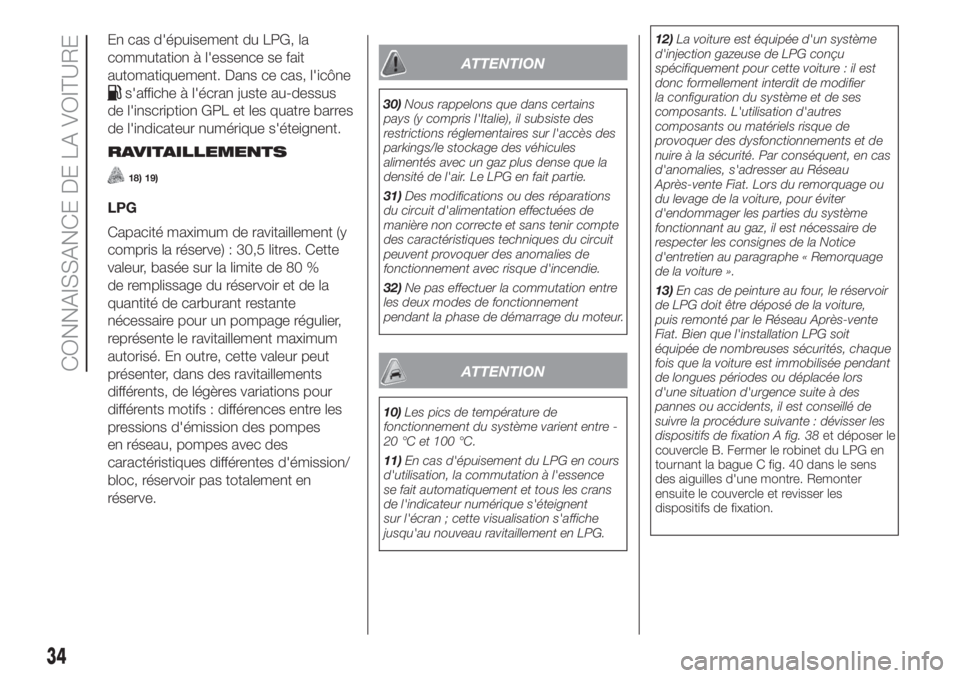

En cas d'épuisement du LPG, la
commutation à l'essence se fait
automatiquement. Dans ce cas, l'icône
s'affiche à l'écran juste au-dessus
de l'inscription GPL et les quatre barres
de l'indicateur numérique s'éteignent.
RAVITAILLEMENTS
18) 19)
LPG
Capacité maximum de ravitaillement (y
compris la réserve) : 30,5 litres. Cette
valeur, basée sur la limite de 80 %
de remplissage du réservoir et de la
quantité de carburant restante
nécessaire pour un pompage régulier,
représente le ravitaillement maximum
autorisé. En outre, cette valeur peut
présenter, dans des ravitaillements
différents, de légères variations pour
différents motifs : différences entre les
pressions d'émission des pompes
en réseau, pompes avec des
caractéristiques différentes d'émission/
bloc, réservoir pas totalement en
réserve.
ATTENTION
30)Nous rappelons que dans certains
pays (y compris l'Italie), il subsiste des
restrictions réglementaires sur l'accès des
parkings/le stockage des véhicules
alimentés avec un gaz plus dense que la
densité de l'air. Le LPG en fait partie.
31)Des modifications ou des réparations
du circuit d'alimentation effectuées de
manière non correcte et sans tenir compte
des caractéristiques techniques du circuit
peuvent provoquer des anomalies de
fonctionnement avec risque d'incendie.
32)Ne pas effectuer la commutation entre
les deux modes de fonctionnement
pendant la phase de démarrage du moteur.
ATTENTION
10)Les pics de température de
fonctionnement du système varient entre -
20 °C et 100 °C.
11)En cas d'épuisement du LPG en cours
d'utilisation, la commutation à l'essence
se fait automatiquement et tous les crans
de l'indicateur numérique s'éteignent
sur l'écran ; cette visualisation s'affiche
jusqu'au nouveau ravitaillement en LPG.12)La voiture est équipée d'un système
d'injection gazeuse de LPG conçu
spécifiquement pour cette voiture : il est
donc formellement interdit de modifier
la configuration du système et de ses
composants. L'utilisation d'autres
composants ou matériels risque de
provoquer des dysfonctionnements et de
nuire à la sécurité. Par conséquent, en cas
d'anomalies, s'adresser au Réseau
Après-vente Fiat. Lors du remorquage ou
du levage de la voiture, pour éviter
d'endommager les parties du système
fonctionnant au gaz, il est nécessaire de
respecter les consignes de la Notice
d'entretien au paragraphe « Remorquage
de la voiture ».
13)En cas de peinture au four, le réservoir
de LPG doit être déposé de la voiture,
puis remonté par le Réseau Après-vente
Fiat. Bien que l'installation LPG soit
équipée de nombreuses sécurités, chaque
fois que la voiture est immobilisée pendant
de longues périodes ou déplacée lors
d'une situation d'urgence suite à des
pannes ou accidents, il est conseillé de
suivre la procédure suivante : dévisser les
dispositifs de fixation A fig. 38et déposer le
couvercle B. Fermer le robinet du LPG en
tournant la bague C fig. 40 dans le sens
des aiguilles d'une montre. Remonter
ensuite le couvercle et revisser les
dispositifs de fixation.
34
CONNAISSANCE DE LA VOITURE

14)Périodiquement (au moins une fois
tous les six mois), il est conseillé de
consommer le LPG du réservoir jusqu'à
épuisement puis, au premier ravitaillement,
de vérifier que la capacité maximum
estimée à 30,5 litres (réserve comprise)
n'ait pas été dépassée (avec une tolérance
de 2 litres d'excédent) (voir les indications
du paragraphe « Ravitaillements » du
présent Supplément). Au cas où la valeur
serait supérieure à 30,5 litres (y compris
la réserve), s'adresser immédiatement au
Réseau Après-vente Fiat.
15)Quel que soit le type d'alimentation
utilisé lors de la dernière utilisation de
la voiture, au prochain démarrage, après la
phase initiale à l'essence, la commutation
automatique au LPG aura lieu.
16)Lors de la demande de commutation
d'essence au GLP, on perçoit un bruit
métallique provenant des soupapes pour la
mise sous pression du circuit. Pour les
logiques de commutation susmentionnées,
le décalage entre le cliquetis de la
soupape et l'extinction du témoin vert
situé sur le combiné de bord est tout à
fait normal.17)Dans des conditions d'utilisation
particulières, tels que le démarrage et le
fonctionnement à basse température
ambiante ou bien en cas de LPG à faible
teneur en Propane, le système peut
commuter temporairement au
fonctionnement à l'essence, sans que la
commutation soit signalée. En cas de
faibles niveaux de LPG dans le réservoir ou
de demande de performances élevées
(par ex. en phase de dépassement, voiture
à pleine charge, franchissement de pentes
importantes), le système peut commuter
automatiquement au fonctionnement à
l'essence pour garantir la puissance
moteur requise ; dans ce cas, le témoin
vert
s'allume sur le combiné de bord
pour signaler que la commutation s'est
produite. Lorsque les conditions
énumérées ci-dessus changent, le système
revient automatiquement au mode de
fonctionnement au LPG et le témoin vert
s'éteint. Pour que la commutation
automatique mentionnée ci-dessus ait lieu,
il est nécessaire qu'une quantité suffisante
d'essence soit toujours présente dans le
réservoir de carburant.
18)Utiliser seulement du LPG pour traction
automobile.
19)Il est formellement interdit d'utiliser tout
type d'additif au LPG.

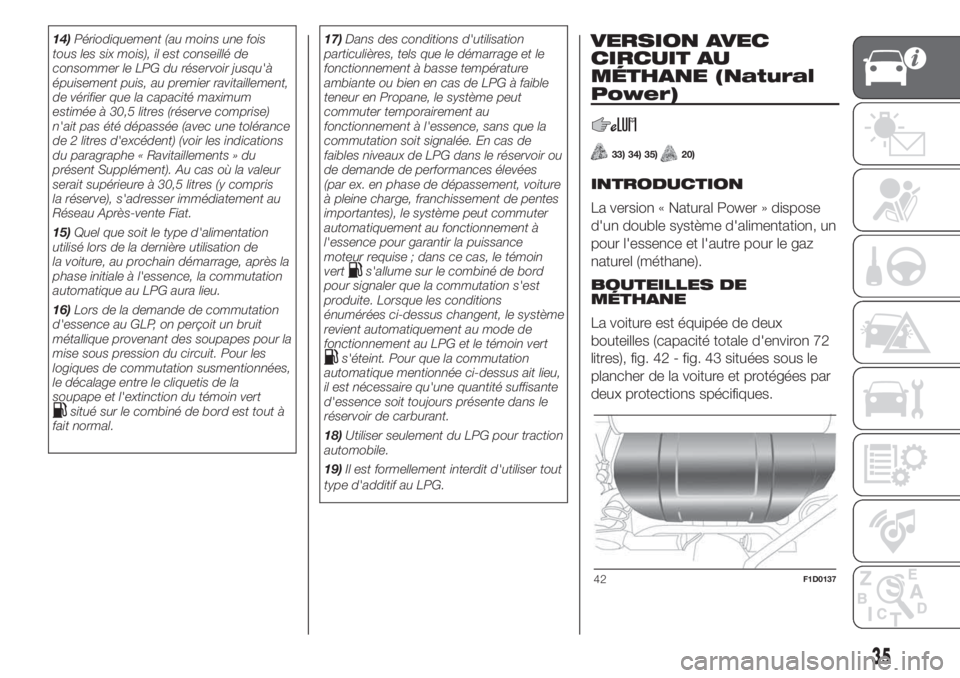

VERSION AVEC
CIRCUIT AU
MÉTHANE (Natural
Power)
33) 34) 35)20)
INTRODUCTION
La version « Natural Power » dispose
d'un double système d'alimentation, un
pour l'essence et l'autre pour le gaz
naturel (méthane).
BOUTEILLES DE
MÉTHANE
La voiture est équipée de deux
bouteilles (capacité totale d'environ 72
litres), fig. 42 - fig. 43 situées sous le
plancher de la voiture et protégées par
deux protections spécifiques.
42F1D0137
35

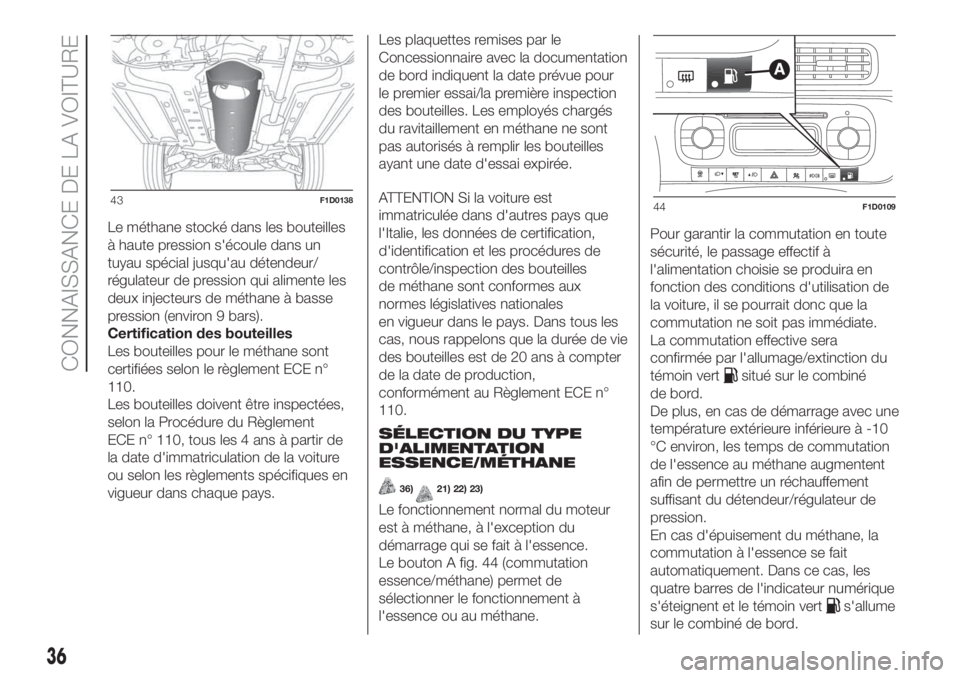

Le méthane stocké dans les bouteilles
à haute pression s'écoule dans un
tuyau spécial jusqu'au détendeur/
régulateur de pression qui alimente les
deux injecteurs de méthane à basse
pression (environ 9 bars).
Certification des bouteilles
Les bouteilles pour le méthane sont
certifiées selon le règlement ECE n°
110.
Les bouteilles doivent être inspectées,
selon la Procédure du Règlement
ECE n° 110, tous les 4 ans à partir de
la date d'immatriculation de la voiture
ou selon les règlements spécifiques en
vigueur dans chaque pays.Les plaquettes remises par le
Concessionnaire avec la documentation
de bord indiquent la date prévue pour
le premier essai/la première inspection
des bouteilles. Les employés chargés
du ravitaillement en méthane ne sont
pas autorisés à remplir les bouteilles
ayant une date d'essai expirée.
ATTENTION Si la voiture est
immatriculée dans d'autres pays que
l'Italie, les données de certification,
d'identification et les procédures de
contrôle/inspection des bouteilles
de méthane sont conformes aux
normes législatives nationales
en vigueur dans le pays. Dans tous les
cas, nous rappelons que la durée de vie
des bouteilles est de 20 ans à compter
de la date de production,
conformément au Règlement ECE n°
110.
SÉLECTION DU TYPE
D'ALIMENTATION
ESSENCE/MÉTHANE
36)21) 22) 23)
Le fonctionnement normal du moteur
est à méthane, à l'exception du
démarrage qui se fait à l'essence.
Le bouton A fig. 44 (commutation
essence/méthane) permet de
sélectionner le fonctionnement à
l'essence ou au méthane.Pour garantir la commutation en toute
sécurité, le passage effectif à
l'alimentation choisie se produira en
fonction des conditions d'utilisation de
la voiture, il se pourrait donc que la
commutation ne soit pas immédiate.
La commutation effective sera
confirmée par l'allumage/extinction du
témoin vert
situé sur le combiné
de bord.
De plus, en cas de démarrage avec une
température extérieure inférieure à -10
°C environ, les temps de commutation
de l'essence au méthane augmentent
afin de permettre un réchauffement
suffisant du détendeur/régulateur de
pression.
En cas d'épuisement du méthane, la
commutation à l'essence se fait
automatiquement. Dans ce cas, les
quatre barres de l'indicateur numérique
s'éteignent et le témoin vert
s'allume
sur le combiné de bord.
43F1D013844F1D0109
36
CONNAISSANCE DE LA VOITURE

RAVITAILLEMENTS
Méthane
Capacité : environ 12 kg. Le volume
global des bouteilles est d'environ
72 litres.
ATTENTION
33)La Fiat Panda Natural Power est
équipée d'un système au méthane haute
pression conçu pour fonctionner à une
pression nominale de 200 bars. Il est
dangereux de forcer le système à des
pressions plus élevées. Lors du
remorquage ou du levage de la voiture,
pour éviter d'endommager les parties du
système fonctionnant au gaz, il est
nécessaire de respecter les consignes de
la Notice d'entretien au paragraphe : «
Remorquage de la voiture ». En cas de
défaillance du circuit au méthane,
s'adresser exclusivement au Réseau
Après-vente Fiat. Ne pas modifier la
configuration ou les composants du circuit
au méthane. Ils ont été conçus tout
spécialement pour la Fiat Panda Natural
Power. Si l'on utilise d'autres composants
ou matériaux, cela provoquera des
dysfonctionnements et la sécurité sera
compromise.34)En cas de peinture « au four », les
bouteilles doivent être déposées de
la voiture, puis remontées par le Réseau
Après-vente Fiat. Bien que le circuit de
méthane soit équipé de nombreux
dispositifs de sécurité, il est conseillé de
fermer les robinets manuels des bouteilles
chaque fois que la voiture est immobilisée
pendant de longues périodes, transportée
sur d'autres véhicules ou déplacée lors
d'une situation d'urgence suite à des
pannes ou des accidents.
35)Des modifications ou des réparations
du circuit d'alimentation effectuées de
manière non correcte et sans tenir compte
des caractéristiques techniques du circuit
peuvent provoquer des anomalies de
fonctionnement avec risque d'incendie.
36)Ne pas effectuer la commutation entre
les deux modes de fonctionnement
pendant la phase de démarrage du moteur.
ATTENTION
20)En cas d'épuisement du méthane en
cours d'utilisation, la commutation à
l'essence se fait automatiquement et tous
les crans de l'indicateur numérique
s'éteignent sur l'écran ; cette visualisation
s'affiche jusqu'au nouveau ravitaillement
en méthane.
21)Quel que soit le type d'alimentation
utilisé lors de la dernière utilisation de
la voiture, au prochain démarrage, après la
phase initiale à l'essence, la commutation
automatique au GNV aura lieu.22)Lors de la demande de commutation
essence/méthane et pendant le démarrage
du moteur, on perçoit un bruit métallique
provenant des soupapes pour la mise sous
pression du circuit. Pour les logiques de
commutation susmentionnées, le décalage
entre le cliquetis de la soupape et
l'extinction du témoin vert
situé sur le
combiné de bord est tout à fait normal.
23)Dans des conditions d'utilisation
particulières, telles que le démarrage et le
fonctionnement à basse température
ambiante, le système peut commuter
temporairement au fonctionnement
à l'essence, sans que la commutation soit
signalée. En cas de faibles niveaux de
méthane dans le réservoir ou de demande
de performances élevées (par ex. en phase
de dépassement, voiture à pleine charge,
franchissement de pentes importantes),
le système peut commuter
automatiquement au fonctionnement à
l'essence pour garantir la puissance
moteur requise ; dans ce cas, le témoin
vert
s'allume sur le combiné de bord
pour signaler que la commutation s'est
produite. Lorsque les conditions
énumérées ci-dessus changent, le système
revient automatiquement au mode de
fonctionnement au méthane et le témoin
vert
s'éteint. Pour que la commutation
automatique mentionnée ci-dessus ait lieu,
il est nécessaire qu'une quantité suffisante
d'essence soit toujours présente dans le
réservoir de carburant.
37

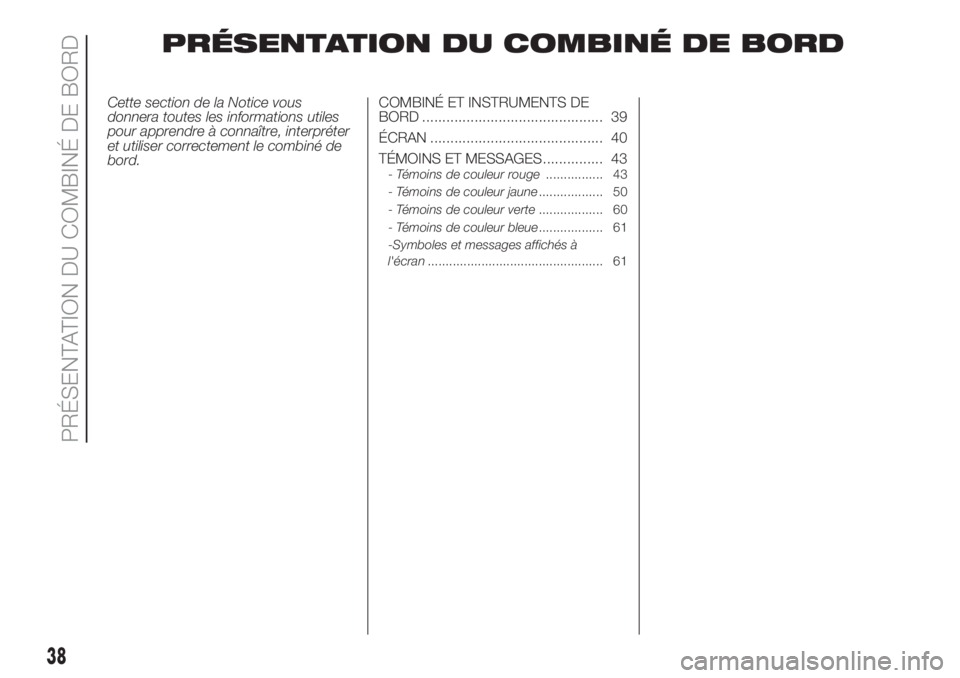

PRÉSENTATION DU COMBINÉ DE BORD
Cette section de la Notice vous
donnera toutes les informations utiles
pour apprendre à connaître, interpréter
et utiliser correctement le combiné de
bord.COMBINÉ ET INSTRUMENTS DE
BORD ............................................. 39
ÉCRAN ........................................... 40
TÉMOINS ET MESSAGES............... 43
-Témoins de couleur rouge................ 43
-Témoins de couleur jaune.................. 50
-Témoins de couleur verte.................. 60
-Témoins de couleur bleue.................. 61
-Symboles et messages affichés à
l'écran................................................. 61
38
PRÉSENTATION DU COMBINÉ DE BORD
