FIAT PANDA 2018 Notice d'entretien (in French)

ATTENTION Le système est également
disponible pour des vitesses très
basses entre 5 km/h et 9 km/h ; dans
cet intervalle il faut utiliser la boîte de
vitesses au point mort afin d'éviter que
le moteur ne cale.
ATTENTION Pour les vitesses
supérieures à 9 km/h, le système
Gravity Control doit être utilisé
en enclenchant un rapport convenant à
la vitesse réglée pour éviter que le
moteur ne cale. Pendant le
fonctionnement du système Gravity
Control, il est également possible
de reprendre le contrôle de la voiture en
agissant sur les pédales de frein et
d'accélérateur. Si le Gravity Control
n'est pas disponible quand on active la
prédisposition à l'intervention du
système, cela pourrait être dû à une
température excessive des freins. Dans
ce cas, attendre quelques minutes.
ATTENTION Le système Gravity Control
est disponible pour des vitesses
comprises entre 5 km/h et 25 km/h. Il
est conseillé d'utiliser le système à
basses vitesses (première, deuxième et
troisième).ATTENTION Durant les trajets en ville,
sur une surface plate, il est conseillé de
désactiver la prédisposition à
l'intervention du système Gravity
Control parce que, en cas de vitesse
inférieure à 25 km/h et dans certaines
conditions particulières (démarrage,
changement de vitesse, passages de
dos-d'âne sans utiliser la pédale
d'accélérateur), le système pourrait
s'activer.
Désactivation du système
Pour désactiver le système, tourner la
bague fig. 51 vers la gauche, en la
maintenant dans cette position jusqu'à
ce que la led 3 du sélecteur s'éteigne.
ATTENTION En cas de surchauffe
du système de freinage, le système se
désactive en diminuant graduellement
la pression de freinage et en laissant au
conducteur le contrôle de la voiture.
La désactivation du système Gravity
Control est accompagnée du
clignotement du témoin
, d'un
message dédié à l'écran et d'un signal
sonore. Pour réactiver la prédisposition
à l'intervention du système, attendre
que le système refroidisse puis
actionner de nouveau la bague.ATTENTION Si la vitesse est supérieure
à 25 km/h mais inférieure à 50 km/h,
le système Gravity Control se désactive
mais peut se réactiver dès que la
vitesse passe à nouveau sous les 25
km/h. Dans ce cas, l'indication s'éteint
sur le combiné de bord et la led de la
bague reste allumée. Si la vitesse de la
voiture dépasse 50 km/h, le système
Gravity Control se désactive
complètement et chaque action
autonome du système sur les freins est
exclue. Pour réactiver le système, il
faudra tourner à nouveau la bague, une
fois que la vitesse descend au-dessous
de 25 km/h.
SYSTÈME T+ (Traction
Plus)
(pour versions/marchés qui le prévoient)
Le Traction Plus est un système
d'assistance à la conduite et au départ
sur des chaussées à faible adhérence
(neige, verglas, boue, etc.) qui permet
de répartir correctement la force
motrice sur l'essieu avant dans des
conditions de patinage d'une roue.
Le Traction Plus agit en freinant les
roues tendant au patinage, ou qui
patinent plus que les autres, en
transférant la force motrice sur celles
plus en prise sur le sol.
69

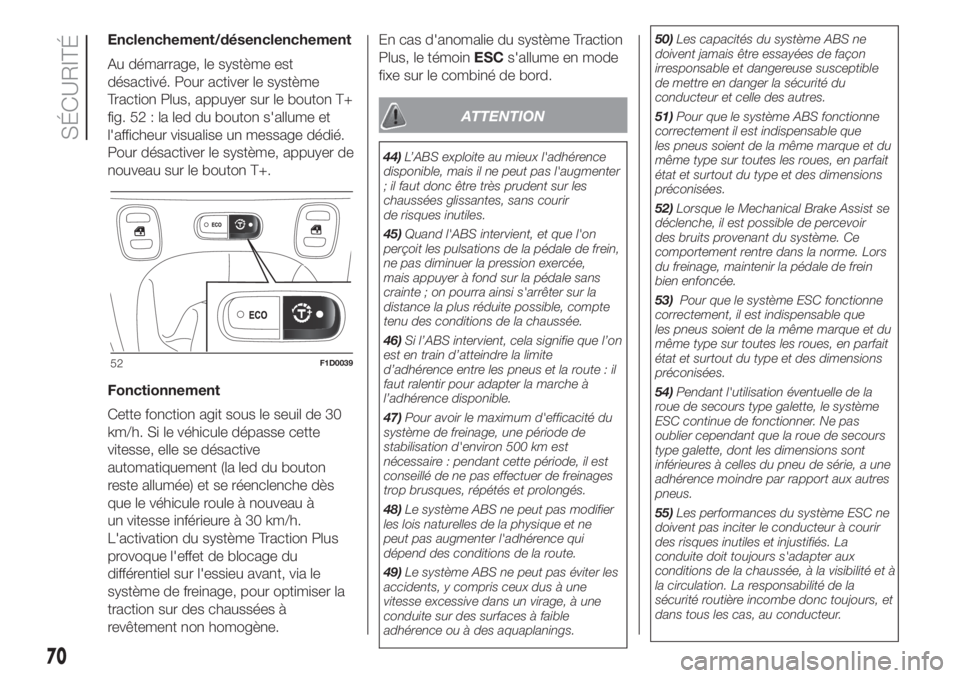

Enclenchement/désenclenchement
Au démarrage, le système est
désactivé. Pour activer le système
Traction Plus, appuyer sur le bouton T+
fig. 52 : la led du bouton s'allume et
l'afficheur visualise un message dédié.
Pour désactiver le système, appuyer de
nouveau sur le bouton T+.
Fonctionnement
Cette fonction agit sous le seuil de 30
km/h. Si le véhicule dépasse cette
vitesse, elle se désactive
automatiquement (la led du bouton
reste allumée) et se réenclenche dès
que le véhicule roule à nouveau à
un vitesse inférieure à 30 km/h.
L'activation du système Traction Plus
provoque l'effet de blocage du
différentiel sur l'essieu avant, via le
système de freinage, pour optimiser la
traction sur des chaussées à
revêtement non homogène.En cas d'anomalie du système Traction
Plus, le témoinESCs'allume en mode
fixe sur le combiné de bord.
ATTENTION
44)L’ABS exploite au mieux l'adhérence
disponible, mais il ne peut pas l'augmenter
; il faut donc être très prudent sur les
chaussées glissantes, sans courir
de risques inutiles.
45)Quand l'ABS intervient, et que l'on
perçoit les pulsations de la pédale de frein,
ne pas diminuer la pression exercée,
mais appuyer à fond sur la pédale sans
crainte ; on pourra ainsi s'arrêter sur la
distance la plus réduite possible, compte
tenu des conditions de la chaussée.
46)Si l’ABS intervient, cela signifie que l’on
est en train d’atteindre la limite
d’adhérence entre les pneus et la route : il
faut ralentir pour adapter la marche à
l’adhérence disponible.
47)Pour avoir le maximum d'efficacité du
système de freinage, une période de
stabilisation d'environ 500 km est
nécessaire : pendant cette période, il est
conseillé de ne pas effectuer de freinages
trop brusques, répétés et prolongés.
48)Le système ABS ne peut pas modifier
les lois naturelles de la physique et ne
peut pas augmenter l'adhérence qui
dépend des conditions de la route.
49)Le système ABS ne peut pas éviter les
accidents, y compris ceux dus à une
vitesse excessive dans un virage, à une
conduite sur des surfaces à faible
adhérence ou à des aquaplanings.50)Les capacités du système ABS ne
doivent jamais être essayées de façon
irresponsable et dangereuse susceptible
de mettre en danger la sécurité du
conducteur et celle des autres.
51)Pour que le système ABS fonctionne
correctement il est indispensable que
les pneus soient de la même marque et du
même type sur toutes les roues, en parfait
état et surtout du type et des dimensions
préconisées.
52)Lorsque le Mechanical Brake Assist se
déclenche, il est possible de percevoir
des bruits provenant du système. Ce
comportement rentre dans la norme. Lors
du freinage, maintenir la pédale de frein
bien enfoncée.
53)Pour que le système ESC fonctionne
correctement, il est indispensable que
les pneus soient de la même marque et du
même type sur toutes les roues, en parfait
état et surtout du type et des dimensions
préconisées.
54)Pendant l'utilisation éventuelle de la
roue de secours type galette, le système
ESC continue de fonctionner. Ne pas
oublier cependant que la roue de secours
type galette, dont les dimensions sont
inférieures à celles du pneu de série, a une
adhérence moindre par rapport aux autres
pneus.
55)Les performances du système ESC ne
doivent pas inciter le conducteur à courir
des risques inutiles et injustifiés. La
conduite doit toujours s'adapter aux
conditions de la chaussée, à la visibilité et à
la circulation. La responsabilité de la
sécurité routière incombe donc toujours, et
dans tous les cas, au conducteur.
52F1D0039
70
SÉCURITÉ

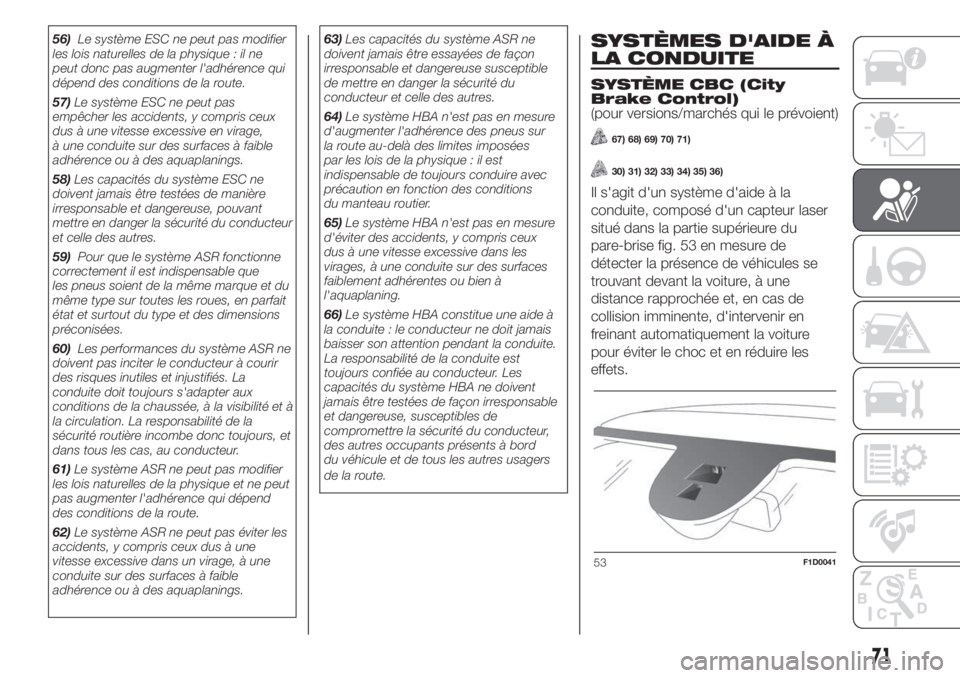

56)Le système ESC ne peut pas modifier
les lois naturelles de la physique : il ne
peut donc pas augmenter l'adhérence qui
dépend des conditions de la route.
57)Le système ESC ne peut pas
empêcher les accidents, y compris ceux
dus à une vitesse excessive en virage,
à une conduite sur des surfaces à faible
adhérence ou à des aquaplanings.
58)Les capacités du système ESC ne
doivent jamais être testées de manière
irresponsable et dangereuse, pouvant
mettre en danger la sécurité du conducteur
et celle des autres.
59)Pour que le système ASR fonctionne
correctement il est indispensable que
les pneus soient de la même marque et du
même type sur toutes les roues, en parfait
état et surtout du type et des dimensions
préconisées.
60)Les performances du système ASR ne
doivent pas inciter le conducteur à courir
des risques inutiles et injustifiés. La
conduite doit toujours s'adapter aux
conditions de la chaussée, à la visibilité et à
la circulation. La responsabilité de la
sécurité routière incombe donc toujours, et
dans tous les cas, au conducteur.
61)Le système ASR ne peut pas modifier
les lois naturelles de la physique et ne peut
pas augmenter l'adhérence qui dépend
des conditions de la route.
62)Le système ASR ne peut pas éviter les
accidents, y compris ceux dus à une
vitesse excessive dans un virage, à une
conduite sur des surfaces à faible
adhérence ou à des aquaplanings.63)Les capacités du système ASR ne
doivent jamais être essayées de façon
irresponsable et dangereuse susceptible
de mettre en danger la sécurité du
conducteur et celle des autres.
64)Le système HBA n'est pas en mesure
d'augmenter l'adhérence des pneus sur
la route au-delà des limites imposées
par les lois de la physique : il est
indispensable de toujours conduire avec
précaution en fonction des conditions
du manteau routier.
65)Le système HBA n'est pas en mesure
d'éviter des accidents, y compris ceux
dus à une vitesse excessive dans les
virages, à une conduite sur des surfaces
faiblement adhérentes ou bien à
l'aquaplaning.
66)Le système HBA constitue une aide à
la conduite : le conducteur ne doit jamais
baisser son attention pendant la conduite.
La responsabilité de la conduite est
toujours confiée au conducteur. Les
capacités du système HBA ne doivent
jamais être testées de façon irresponsable
et dangereuse, susceptibles de
compromettre la sécurité du conducteur,
des autres occupants présents à bord
du véhicule et de tous les autres usagers
de la route.SYSTÈMES D'AIDE À
LA CONDUITE
SYSTÈME CBC (City
Brake Control)
(pour versions/marchés qui le prévoient)
67) 68) 69) 70) 71)
30) 31) 32) 33) 34) 35) 36)
Il s'agit d'un système d'aide à la
conduite, composé d'un capteur laser
situé dans la partie supérieure du
pare-brise fig. 53 en mesure de
détecter la présence de véhicules se
trouvant devant la voiture, à une
distance rapprochée et, en cas de
collision imminente, d'intervenir en
freinant automatiquement la voiture
pour éviter le choc et en réduire les
effets.
53F1D0041
71

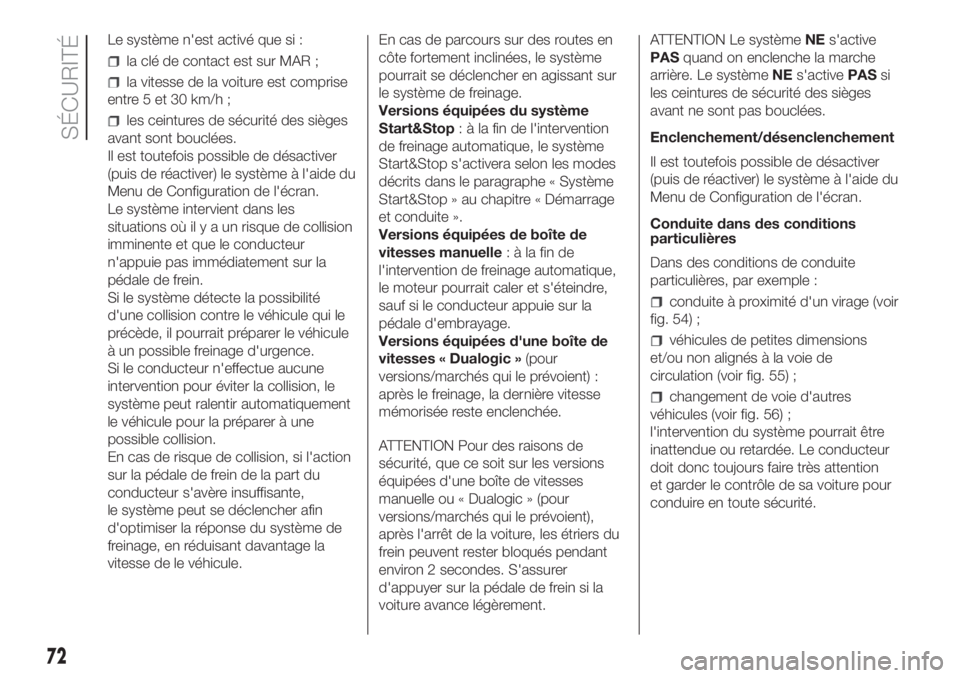

Le système n'est activé que si :
la clé de contact est sur MAR ;
la vitesse de la voiture est comprise
entre 5 et 30 km/h ;
les ceintures de sécurité des sièges
avant sont bouclées.
Il est toutefois possible de désactiver
(puis de réactiver) le système à l'aide du
Menu de Configuration de l'écran.
Le système intervient dans les
situations où ilyaunrisque de collision
imminente et que le conducteur
n'appuie pas immédiatement sur la
pédale de frein.
Si le système détecte la possibilité
d'une collision contre le véhicule qui le
précède, il pourrait préparer le véhicule
à un possible freinage d'urgence.
Si le conducteur n'effectue aucune
intervention pour éviter la collision, le
système peut ralentir automatiquement
le véhicule pour la préparer à une
possible collision.
En cas de risque de collision, si l'action
sur la pédale de frein de la part du
conducteur s'avère insuffisante,
le système peut se déclencher afin
d'optimiser la réponse du système de
freinage, en réduisant davantage la
vitesse de le véhicule.En cas de parcours sur des routes en
côte fortement inclinées, le système
pourrait se déclencher en agissant sur
le système de freinage.
Versions équipées du système
Start&Stop: à la fin de l'intervention
de freinage automatique, le système
Start&Stop s'activera selon les modes
décrits dans le paragraphe « Système
Start&Stop » au chapitre « Démarrage
et conduite ».
Versions équipées de boîte de
vitesses manuelle: à la fin de
l'intervention de freinage automatique,
le moteur pourrait caler et s'éteindre,
sauf si le conducteur appuie sur la
pédale d'embrayage.
Versions équipées d'une boîte de
vitesses « Dualogic »(pour
versions/marchés qui le prévoient) :
après le freinage, la dernière vitesse
mémorisée reste enclenchée.
ATTENTION Pour des raisons de
sécurité, que ce soit sur les versions
équipées d'une boîte de vitesses
manuelle ou « Dualogic » (pour
versions/marchés qui le prévoient),
après l'arrêt de la voiture, les étriers du
frein peuvent rester bloqués pendant
environ 2 secondes. S'assurer
d'appuyer sur la pédale de frein si la
voiture avance légèrement.ATTENTION Le systèmeNEs'active
PASquand on enclenche la marche
arrière. Le systèmeNEs'activePASsi
les ceintures de sécurité des sièges
avant ne sont pas bouclées.
Enclenchement/désenclenchement
Il est toutefois possible de désactiver
(puis de réactiver) le système à l'aide du
Menu de Configuration de l'écran.
Conduite dans des conditions
particulières
Dans des conditions de conduite
particulières, par exemple :
conduite à proximité d'un virage (voir
fig. 54) ;
véhicules de petites dimensions
et/ou non alignés à la voie de
circulation (voir fig. 55) ;
changement de voie d'autres
véhicules (voir fig. 56) ;
l'intervention du système pourrait être
inattendue ou retardée. Le conducteur
doit donc toujours faire très attention
et garder le contrôle de sa voiture pour
conduire en toute sécurité.
72
SÉCURITÉ

ATTENTION En cas de conduite sur
des routes bordées d'arbres à
branches tombantes, il convient de
désactiver le système pour éviter que la
présence de branches à hauteur du
capot ou du pare-brise interfère avec le
système.
SYSTÈME iTPMS
(indirect Tyre Pressure
Monitoring System)
(pour versions/marchés qui le prévoient)
72) 73) 74) 75) 76) 77)
La voiture peut être équipée d'un
système de contrôle de la pression des
pneus, appelé iTPMS (indirect Tire
Pressure Monitoring System), en
mesure de contrôler l’état de gonflage
des pneus au moyen des capteurs
de vitesse de roue.
En cas d'un ou de plusieurs pneus
dégonflés, le système avertit le
conducteur par l'allumage fixe du
témoin
sur le combiné de bord et
l'affichage à l'écran d'un message
dédié d'avertissement.
Lorsqu'un seul pneu est dégonflé, le
système est en mesure d'indiquer
sa position : il est toutefois conseillé de
contrôler la pression des quatre pneus.Ce signal s'affiche même en cas
d'extinction et de redémarrage du
moteur, jusqu'à l'exécution de la
procédure de RÉINITIALISATION.
Procédure de réinitialisation
Le système iTPMS requiert une phase
initiale d'« auto-apprentissage » (dont la
durée dépend du style de conduite et
des conditions de la route : la condition
optimale est la conduite en ligne droite
à 80 km/h pendant au moins 20 min) ;
elle débute par l'exécution de la
procédure de Réinitialisation.
La procédure de Réinitialisation doit
être effectuée :
à chaque modification de la pression
des pneus ;
lors du remplacement un seul pneu ;
lorsque les pneus sont tournés/
inversés ;
en cas de montage de la roue
compacte de secours.
Avant de procéder à la Réinitialisation,
gonfler les pneus aux valeurs nominales
de pression figurant dans le tableau
des pressions de gonflage (voir le
paragraphe « Roues » du chapitre «
Caractéristiques techniques »).
54F1D0042
55F1D0043
73
57F1D0044

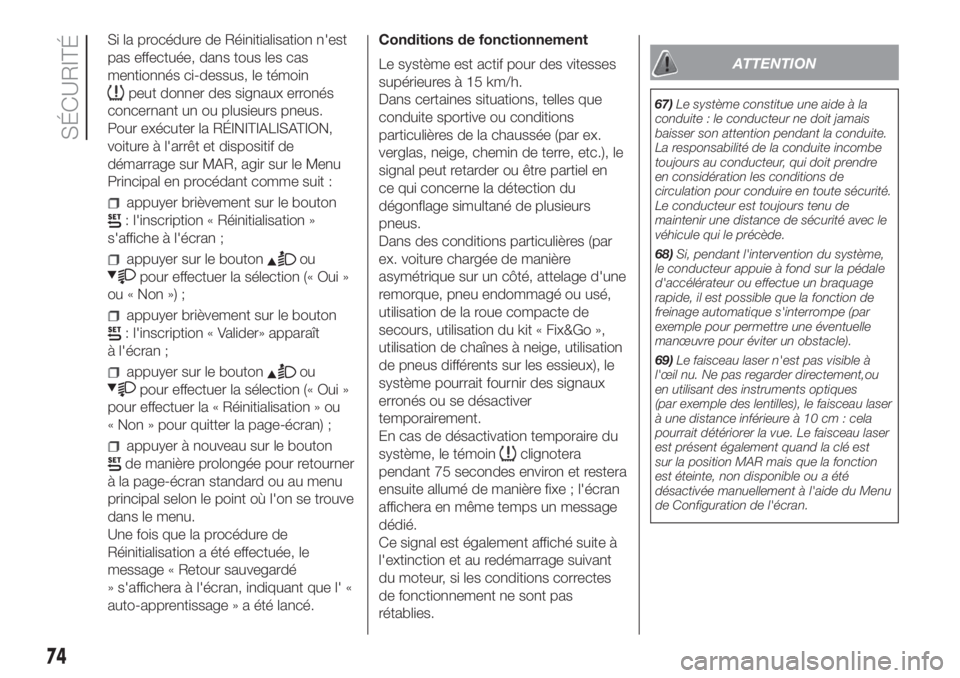

Si la procédure de Réinitialisation n'est
pas effectuée, dans tous les cas
mentionnés ci-dessus, le témoin
peut donner des signaux erronés
concernant un ou plusieurs pneus.
Pour exécuter la RÉINITIALISATION,
voiture à l'arrêt et dispositif de
démarrage sur MAR, agir sur le Menu
Principal en procédant comme suit :
appuyer brièvement sur le bouton
: l'inscription « Réinitialisation »
s'affiche à l'écran ;
appuyer sur le boutonou
pour effectuer la sélection (« Oui »
ou « Non ») ;
appuyer brièvement sur le bouton
: l'inscription « Valider» apparaît
à l'écran ;
appuyer sur le boutonou
pour effectuer la sélection (« Oui »
pour effectuer la « Réinitialisation » ou
« Non » pour quitter la page-écran) ;
appuyer à nouveau sur le bouton
de manière prolongée pour retourner
à la page-écran standard ou au menu
principal selon le point où l'on se trouve
dans le menu.
Une fois que la procédure de
Réinitialisation a été effectuée, le
message « Retour sauvegardé
» s'affichera à l'écran, indiquant que l' «
auto-apprentissage » a été lancé.Conditions de fonctionnement
Le système est actif pour des vitesses
supérieures à 15 km/h.
Dans certaines situations, telles que
conduite sportive ou conditions
particulières de la chaussée (par ex.
verglas, neige, chemin de terre, etc.), le
signal peut retarder ou être partiel en
ce qui concerne la détection du
dégonflage simultané de plusieurs
pneus.
Dans des conditions particulières (par
ex. voiture chargée de manière
asymétrique sur un côté, attelage d'une
remorque, pneu endommagé ou usé,
utilisation de la roue compacte de
secours, utilisation du kit « Fix&Go »,
utilisation de chaînes à neige, utilisation
de pneus différents sur les essieux), le
système pourrait fournir des signaux
erronés ou se désactiver
temporairement.
En cas de désactivation temporaire du
système, le témoinclignotera
pendant 75 secondes environ et restera
ensuite allumé de manière fixe ; l'écran
affichera en même temps un message
dédié.
Ce signal est également affiché suite à
l'extinction et au redémarrage suivant
du moteur, si les conditions correctes
de fonctionnement ne sont pas
rétablies.
ATTENTION
67)Le système constitue une aide à la
conduite : le conducteur ne doit jamais
baisser son attention pendant la conduite.
La responsabilité de la conduite incombe
toujours au conducteur, qui doit prendre
en considération les conditions de
circulation pour conduire en toute sécurité.
Le conducteur est toujours tenu de
maintenir une distance de sécurité avec le
véhicule qui le précède.
68)Si, pendant l'intervention du système,
le conducteur appuie à fond sur la pédale
d'accélérateur ou effectue un braquage
rapide, il est possible que la fonction de
freinage automatique s'interrompe (par
exemple pour permettre une éventuelle
manœuvre pour éviter un obstacle).
69)Le faisceau laser n'est pas visible à
l'œil nu. Ne pas regarder directement,ou
en utilisant des instruments optiques
(par exemple des lentilles), le faisceau laser
à une distance inférieure à 10 cm : cela
pourrait détériorer la vue. Le faisceau laser
est présent également quand la clé est
sur la position MAR mais que la fonction
est éteinte, non disponible ou a été
désactivée manuellement à l'aide du Menu
de Configuration de l'écran.
74
SÉCURITÉ

70)Le système intervient sur les véhicules
qui roulent sur la même voie de circulation.
Toutefois, les véhicules de petites
dimensions (par exemple les bicyclettes ou
les motos) ou les personnes, les animaux
et les choses (par exemple les poussettes)
et en général tous les obstacles qui
présentent une faible réflexion à la lumière
du laser (par exemple les véhicules sales
de boue) ne sont pas pris en considération.
71)Si, pour un entretien, la voiture doit
être placée sur un banc à rouleaux (à une
vitesse comprise entre 5 et 30 km/h) ou
si elle est lavée dans une station de lavage
automatique à rouleaux, du fait qu'elle a
un obstacle à l'avant (par ex. un autre
véhicule, un mur ou tout autre obstacle), le
système pourrait en détecter la présence
et intervenir. Dans ce cas, il est donc
nécessaire de désactiver le système via le
Menu de Configuration de l'écran.
72)Si le système signale la chute de
pression sur un pneu en particulier, veiller à
contrôler la pression de tous les quatre
pneus.
73)Le système iTPMS n'exempte pas le
conducteur de l'obligation de contrôler
la pression des pneus tous les mois ; il ne
doit pas être considéré comme un système
de remplacement de l'entretien ou de
sécurité.
74)La pression des pneus doit être
contrôlée lorsque les pneus sont froids. Si,
pour n'importe quelle raison, on contrôle
la pression lorsque les pneus sont chauds,
ne pas réduire la pression même si elle
est supérieure à la valeur prévue, mais
répéter le contrôle quand les pneus seront
froids.75)Le système iTPMS n'est pas en
mesure de signaler les chutes subites de
pression des pneus (par exemple en cas
d'explosion d'un pneu). Dans ce cas,
arrêter la voiture en freinant doucement
sans effectuer de braquage brusque.
76)Le système ne fournit qu'une
indication de basse pression des pneus : il
n'est pas en mesure de les gonfler.
77)Un gonflage insuffisant des pneus
augmente la consommation de carburant,
réduit la durée de la bande de roulement et
peut influer sur la capacité de conduire le
véhicule de façon sûre.
ATTENTION
30)Le fonctionnement du capteur laser
pourrait être limité ou nul en raison des
conditions atmosphériques, par exemple
pluie battante, grêle, brouillard épais, neige
abondante, formation de couches de
givre sur le pare-brise.31)Le fonctionnement du capteur peut
également être compromis par la présence
de poussière, de condensation, de saletés
ou de givre sur le pare-brise, par les
conditions de circulation (par exemple des
véhicules avançant sur une autre voie
que la voiture, des véhicules arrivant sur le
côté ou avançant dans le sens opposé
sur la même voie de circulation, virage
avec un faible rayon de courbure), par les
conditions de la chaussée et les conditions
de conduite (par exemple conduite tout
terrain). S'assurer donc que le pare-brise
soit toujours propre. Pour éviter de rayer le
pare-brise, utiliser des détergents
spécifiques et des chiffons propres. De
plus, le fonctionnement du capteur peut
être limité ou nul dans certaines conditions
de conduite, de circulation et de l'état de
la chaussée.
32)Des chargements qui dépassent
positionnés sur le toit de le véhicule
pourraient altérer le bon fonctionnement du
capteur. Avant de partir, s'assurer donc
de positionner correctement le chargement
de manière à ne pas couvrir le champ
d'action du capteur
33)Si le pare-brise est rayé, ébréché ou
cassé et qu'il est nécessaire de le
remplacer, s'adresser exclusivement au
Réseau Après-vente Fiat. Ne pas
remplacer le pare-brise soi-même en
raison du risque de dysfonctionnement par
la suite ! Il est recommandé de remplacer
le pare-brise s'il a été endommagé dans la
zone du capteur laser.
75

34)Ne pas manipuler ni effectuer aucune
intervention sur le capteur laser. Ne pas
obstruer les ouvertures présentes dans le
revêtement esthétique situé sous le
rétroviseur d'habitacle. En cas de panne du
capteur, s'adresser au Réseau Après-vente
Fiat.
35)Ne pas couvrir le champ d'action du
capteur avec des adhésifs ou d'autres
objets. Faire également attention à
d'éventuels objets présents sur le capot de
la voiture (par exemple une couche de
neige) et s'assurer qu'ils n'interfèrent pas
avec la lumière émise par le laser.
36)En cas d'attelage d'une remorque ou
lorsque la voiture est remorquée, il convient
de désactiver le système à l'aide du Menu
de Configuration de l'écran.SYSTÈMES DE
PROTECTION DES
OCCUPANTS
L'un des plus importants équipements
de sécurité de la voiture est représenté
par les systèmes de protection suivants:
ceintures de sécurité ;
système SBR (Seat Belt Reminder) ;
appuie-tête ;
systèmes de retenue des enfants ;
airbags frontaux et latéraux.
Faire très attention aux informations
fournies dans les pages suivantes. Il est
en effet fondamental que les systèmes
de protection soient utilisés de façon
correcte afin de garantir le maximum de
sécurité au conducteur et aux
passagers.
Pour la description du réglage des
appuie-tête, voir les indications fournies
au paragraphe « Appuie-tête » au
chapitre « Connaissance de la voiture ».
CEINTURES DE
SÉCURITÉ
UTILISATION DES
CEINTURES DE
SÉCURITÉ
Tous les sièges de la voiture sont dotés
de ceintures de sécurité à trois points
de fixation, avec enrouleur
correspondant. Le mécanisme de
l'enrouleur s'enclenche en bloquant la
sangle en cas de freinage brusque
ou de forte décélération due à un choc.
Dans des conditions normales, cette
caractéristique permet à la sangle de la
ceinture de coulisser librement de
manière à s'adapter parfaitement au
corps de l'occupant. En cas
d'accident, la ceinture se bloquera en
réduisant ainsi le risque d'impact dans
l'habitacle ou de projection en dehors
de la voiture.
Le conducteur doit toujours respecter
(et faire respecter par tous les
passagers) toutes les dispositions
législatives locales concernant
l'obligation et le mode d'emploi des
ceintures de sécurité.
Toujours boucler les ceintures de
sécurité avant de prendre la route.
La ceinture doit être mise en tenant le
buste droit et appuyé contre le dossier.
76
SÉCURITÉ

Pour boucler sa ceinture, saisir la
languette de clipsage A fig. 57
et l'enclencher dans la boucle B,
jusqu'au déclic de blocage. Si
au moment du déroulement de la
ceinture celle-ci se bloque, la laisser
s'enrouler légèrement puis la dérouler
de nouveau en évitant des
mouvements brusques.
Pour enlever les ceintures, appuyer sur
le bouton C. Accompagner la ceinture
pendant son enroulement, pour éviter
qu’elle ne s’entortille. Grâce à
l'enrouleur, la ceinture s'adapte
automatiquement au corps du
passager et lui laisse toute liberté de
mouvement.
78)
Lorsque la voiture est garée sur une
route très en pente, il est possible que
l'enrouleur se bloque, ce qui est tout
à fait normal. Le mécanisme de
l'enrouleur bloque la sangle chaque fois
que celle-ci est extraite rapidement ou
en cas de freinages brusques, chocs et
virages négociés à grande vitesse.
Le siège arrière est muni de ceintures
de sécurité à inertie à trois points
d'ancrage avec enrouleur. Boucler les
ceintures des places arrière selon
l'illustration fig. 58 (versions à 4 places)
ou fig. 59 (versions à 5 places).
79) 80) 81)
ATTENTION En repositionnant, après le
renversement, le siège arrière en
conditions d'utilisation normale, veiller à
repositionner correctement la ceinture
de sécurité de façon à ce qu'elle soit de
nouveau prête à être utilisée.
RÉGLAGE EN HAUTEUR
DES CEINTURES DE
SÉCURITÉ
(pour les versions/marchés qui le
prévoient)
82) 83)
Il est possible d'effectuer le réglage en
hauteur sur 4 positions différentes. Pour
effectuer le réglage, appuyer sur le
bouton A fig. 60 et soulever ou baisser
la poignée B.
Toujours régler la hauteur des ceintures
de sécurité, en l’adaptant à la taille
des passagers : cette précaution
permet de réduire considérablement les
risques de lésion en cas de choc.
Le réglage est correct lorsque la sangle
passe à peu près au milieu entre
l’extrémité de l’épaule et du cou.
Sur certaines versions, les ceintures de
sécurité avant prévoient un seul point
d'ancrage fixe sur le montant de la
porte.
57F1D0050
58F1D0051
59F1D0052
77

ATTENTION
78)Ne pas appuyer sur le bouton C fig. 57
pendant la marche.
79)Il faut se rappeler qu'en cas de choc
violent, les passagers des sièges arrière qui
ne portent pas de ceintures s'exposent
personnellement à d'importants risques,
mais constituent également un danger
pour les passagers des places avant.80)La ceinture de sécurité centrale arrière
(pour les versions/marchés qui le prévoient)
est munie d'une boucle de service fig. 61.
Ne pas utiliser la ceinture de sécurité
avec la boucle de service détachée. Dans
ce cas, le risque de lésions et de mort
est élevé en cas d'accident. Avant d'utiliser
la ceinture, toujours vérifier que la boucle
de service est correctement attachée.
81)Les ceintures latérales arrière, droite et
gauche, sont munies d'un dispositif de
réglage de position de la languette
métallique (crochet métallique). Il est
conseillé de régler la position de la
languette par rapport à la sangle de la
ceinture afin d'améliorer le confort et de
réduire le bruit à l'intérieur de l'habitacle.
82)Le réglage en hauteur des ceintures de
sécurité doit être effectué avec la voiture
à l'arrêt.
83)Après le réglage en hauteur, vérifier
systématiquement que le curseur auquel
est fixé l'anneau soit bloqué dans l'une des
positions prédéfinies. Pour ce faire,
relâcher le bouton A fig. 60et pousser vers
le bas pour permettre le déclic du
dispositif d'ancrage au cas où le
relâchement n'aurait pas coïncidé avec une
position prédéfinie.
SYSTÈME SBR (Seat
Belt Reminder)
Le système SBR avertit les passagers
des places avant et arrière (pour
versions/marchés qui le prévoient) que
leur ceinture de sécurité n'est pas
bouclée.
Le système signale que les ceintures de
sécurité ne sont pas bouclées à l'aide
de signaux visuels (allumage de
témoins sur le combiné de bord et
d'icônes sur l'écran) et de signaux
sonores (voir les informations fournies
dans les paragraphes suivants).
REMARQUE Pour la désactivation
permanente du signal sonore,
s'adresser au Réseau Après-vente Fiat.
Il est possible de réactiver à tout
moment le signal sonore via le Menu de
Configuration de l'écran.
Comportement du témoin des
ceintures de sécurité
Les icônes affichées sur l'écran fig. 62
indiquent :
1: ceinture de sécurité place avant
gauche ;
2: ceinture de sécurité place arrière
gauche ;
3: ceinture de sécurité place arrière
centrale ;
4: ceinture de sécurité place arrière
droite ;
60F1D0053
61F1D0777
78
SÉCURITÉ
