FIAT PANDA 2018 Notice d'entretien (in French)
Manufacturer: FIAT, Model Year: 2018, Model line: PANDA, Model: FIAT PANDA 2018Pages: 244, PDF Size: 16.69 MB
Page 41 of 244
COMBINÉ ET INSTRUMENTS DE BORD.
La couleur du fond des instruments et leur type peuvent varier selon les versions.
Les témoins sur le combiné de bord peuvent varier selon la version/équipement (par ex. LPG, Cross etc.) de la voiture. Les
témoins
etne sont présents que sur les versions Diesel. Sur les versions Diesel, le régime maximal (graduations rouges
sur le compte-tours) correspond à 6000 tours par minute.
A. Tachymètre (indicateur de vitesse) – B. Écran multifonction – C. Compte-tours
45F1D0690
39
Page 42 of 244

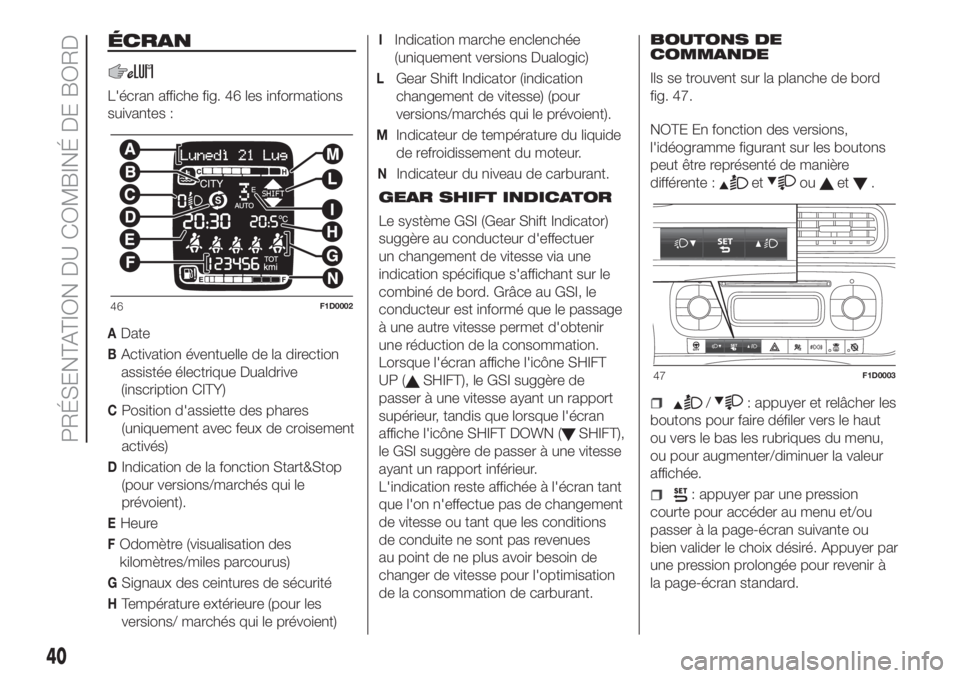

ÉCRAN
L'écran affiche fig. 46 les informations
suivantes :
ADate
BActivation éventuelle de la direction
assistée électrique Dualdrive
(inscription CITY)
CPosition d'assiette des phares
(uniquement avec feux de croisement
activés)
DIndication de la fonction Start&Stop
(pour versions/marchés qui le
prévoient).
EHeure
FOdomètre (visualisation des
kilomètres/miles parcourus)
GSignaux des ceintures de sécurité
HTempérature extérieure (pour les
versions/ marchés qui le prévoient)
IIndication marche enclenchée
(uniquement versions Dualogic)
LGear Shift Indicator (indication
changement de vitesse) (pour
versions/marchés qui le prévoient).
MIndicateur de température du liquide
de refroidissement du moteur.
NIndicateur du niveau de carburant.
GEAR SHIFT INDICATOR
Le système GSI (Gear Shift Indicator)
suggère au conducteur d'effectuer
un changement de vitesse via une
indication spécifique s'affichant sur le
combiné de bord. Grâce au GSI, le
conducteur est informé que le passage
à une autre vitesse permet d'obtenir
une réduction de la consommation.
Lorsque l'écran affiche l'icône SHIFT
UP (
SHIFT), le GSI suggère de
passer à une vitesse ayant un rapport
supérieur, tandis que lorsque l'écran
affiche l'icône SHIFT DOWN (
SHIFT),
le GSI suggère de passer à une vitesse
ayant un rapport inférieur.
L'indication reste affichée à l'écran tant
que l'on n'effectue pas de changement
de vitesse ou tant que les conditions
de conduite ne sont pas revenues
au point de ne plus avoir besoin de
changer de vitesse pour l'optimisation
de la consommation de carburant.BOUTONS DE
COMMANDE
Ils se trouvent sur la planche de bord
fig. 47.
NOTE En fonction des versions,
l'idéogramme figurant sur les boutons
peut être représenté de manière
différente :
etouet.
/: appuyer et relâcher les
boutons pour faire défiler vers le haut
ou vers le bas les rubriques du menu,
ou pour augmenter/diminuer la valeur
affichée.
: appuyer par une pression
courte pour accéder au menu et/ou
passer à la page-écran suivante ou
bien valider le choix désiré. Appuyer par
une pression prolongée pour revenir à
la page-écran standard.
46F1D0002
47F1D0003
40
PRÉSENTATION DU COMBINÉ DE BORD

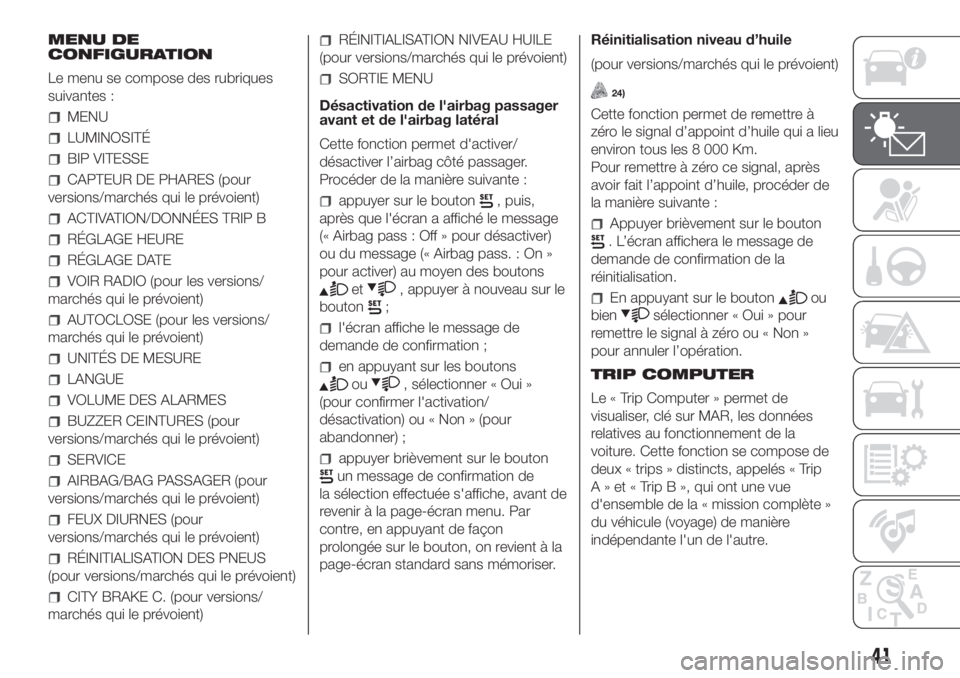

Page 43 of 244
MENU DE
CONFIGURATION
Le menu se compose des rubriques
suivantes :
MENU
LUMINOSITÉ
BIP VITESSE
CAPTEUR DE PHARES (pour
versions/marchés qui le prévoient)
ACTIVATION/DONNÉES TRIP B
RÉGLAGE HEURE
RÉGLAGE DATE
VOIR RADIO (pour les versions/
marchés qui le prévoient)
AUTOCLOSE (pour les versions/
marchés qui le prévoient)
UNITÉS DE MESURE
LANGUE
VOLUME DES ALARMES
BUZZER CEINTURES (pour
versions/marchés qui le prévoient)
SERVICE
AIRBAG/BAG PASSAGER (pour
versions/marchés qui le prévoient)
FEUX DIURNES (pour
versions/marchés qui le prévoient)
RÉINITIALISATION DES PNEUS
(pour versions/marchés qui le prévoient)
CITY BRAKE C. (pour versions/
marchés qui le prévoient)
RÉINITIALISATION NIVEAU HUILE
(pour versions/marchés qui le prévoient)
SORTIE MENU
Désactivation de l'airbag passager
avant et de l'airbag latéral
Cette fonction permet d'activer/
désactiver l’airbag côté passager.
Procéder de la manière suivante :
appuyer sur le bouton, puis,
après que l'écran a affiché le message
(« Airbag pass : Off » pour désactiver)
ou du message (« Airbag pass. : On »
pour activer) au moyen des boutons
et, appuyer à nouveau sur le
bouton
;
l'écran affiche le message de
demande de confirmation ;
en appuyant sur les boutons
ou, sélectionner « Oui »
(pour confirmer l'activation/
désactivation) ou « Non » (pour
abandonner) ;
appuyer brièvement sur le bouton
un message de confirmation de
la sélection effectuée s'affiche, avant de
revenir à la page-écran menu. Par
contre, en appuyant de façon
prolongée sur le bouton, on revient à la
page-écran standard sans mémoriser.Réinitialisation niveau d’huile
(pour versions/marchés qui le prévoient)
24)
Cette fonction permet de remettre à
zéro le signal d’appoint d’huile qui a lieu
environ tous les 8 000 Km.
Pour remettre à zéro ce signal, après
avoir fait l’appoint d’huile, procéder de
la manière suivante :
Appuyer brièvement sur le bouton
. L’écran affichera le message de
demande de confirmation de la
réinitialisation.
En appuyant sur le boutonou
bien
sélectionner « Oui » pour
remettre le signal à zéro ou « Non »
pour annuler l’opération.
TRIP COMPUTER
Le « Trip Computer » permet de
visualiser, clé sur MAR, les données
relatives au fonctionnement de la
voiture. Cette fonction se compose de
deux « trips » distincts, appelés « Trip
A » et « Trip B », qui ont une vue
d'ensemble de la « mission complète »
du véhicule (voyage) de manière
indépendante l'un de l'autre.
41

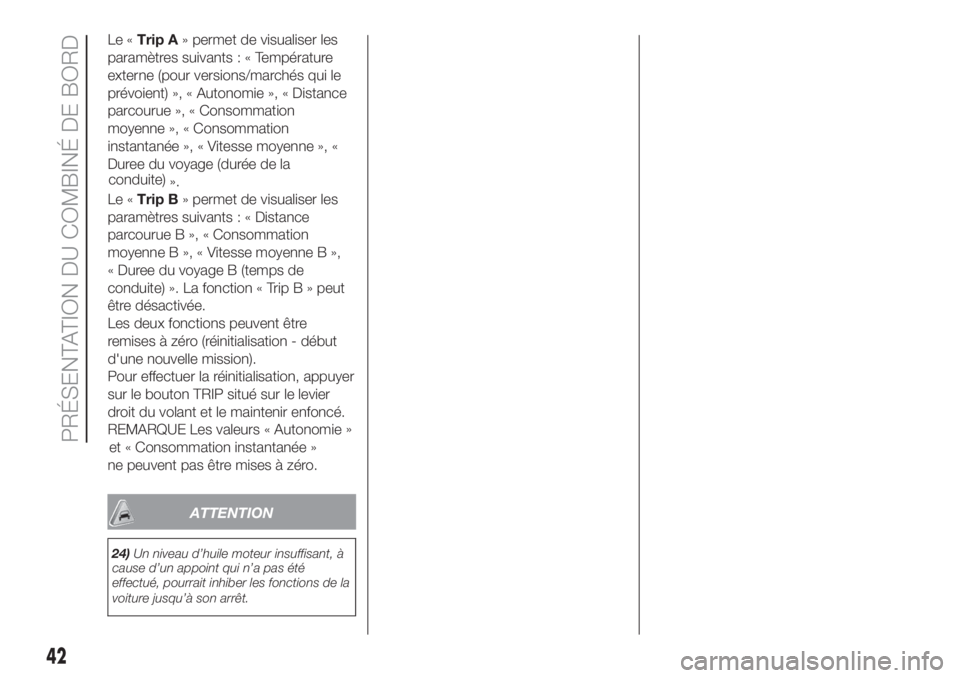

Page 44 of 244
Le «Trip A» permet de visualiser les
paramètres suivants:«Température
externe (pour versions/marchés qui le
prévoient) », « Autonomie », « Distance
parcourue », « Consommation
moyenne », « Consommation
instantanée », « Vitesse moyenne », «
Duree du voyage (durée de la
conduite)
».
Le «Trip B» permet de visualiser les
paramètres suivants : « Distance
parcourue B », « Consommation
moyenne B », « Vitesse moyenne B »,
« Duree du voyage B (temps de
conduite) ». La fonction « Trip B » peut
être désactivée.
Les deux fonctions peuvent être
remises à zéro (réinitialisation - début
d'une nouvelle mission).
Pour effectuer la réinitialisation, appuyer
sur le bouton TRIP situé sur le levier
droit du volant et le maintenir enfoncé.
REMARQUE Les valeurs « Autonomie»
et « Consommation instantanée »
ne peuvent pas être mises à zéro.
ATTENTION
24)Un niveau d’huile moteur insuffisant, à
cause d’un appoint qui n’a pas été
effectué, pourrait inhiber les fonctions de la
voiture jusqu’à son arrêt.
42
PRÉSENTATION DU COMBINÉ DE BORD

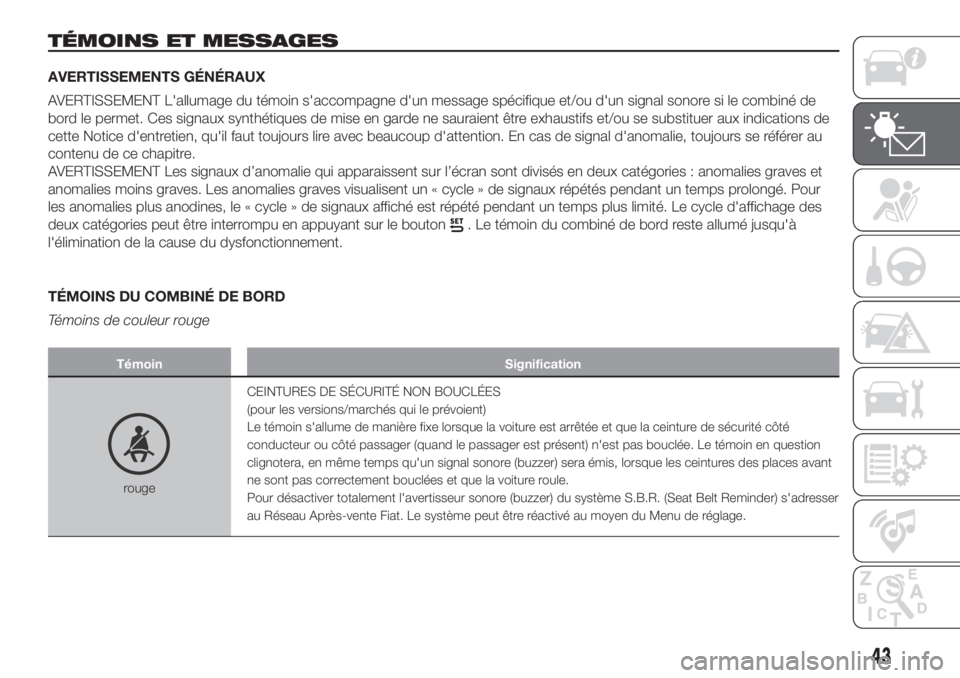

Page 45 of 244
TÉMOINS ET MESSAGES
AVERTISSEMENTS GÉNÉRAUX
AVERTISSEMENT L'allumage du témoin s'accompagne d'un message spécifique et/ou d'un signal sonore si le combiné de
bord le permet. Ces signaux synthétiques de mise en garde ne sauraient être exhaustifs et/ou se substituer aux indications de
cette Notice d'entretien, qu'il faut toujours lire avec beaucoup d'attention. En cas de signal d'anomalie, toujours se référer au
contenu de ce chapitre.
AVERTISSEMENT Les signaux d’anomalie qui apparaissent sur l’écran sont divisés en deux catégories : anomalies graves et
anomalies moins graves. Les anomalies graves visualisent un « cycle » de signaux répétés pendant un temps prolongé. Pour
les anomalies plus anodines, le « cycle » de signaux affiché est répété pendant un temps plus limité. Le cycle d'affichage des
deux catégories peut être interrompu en appuyant sur le bouton
. Le témoin du combiné de bord reste allumé jusqu'à
l'élimination de la cause du dysfonctionnement.
TÉMOINS DU COMBINÉ DE BORD
Témoins de couleur rouge
Témoin Signification
rougeCEINTURES DE SÉCURITÉ NON BOUCLÉES
(pour les versions/marchés qui le prévoient)
Le témoin s'allume de manière fixe lorsque la voiture est arrêtée et que la ceinture de sécurité côté
conducteur ou côté passager (quand le passager est présent) n'est pas bouclée. Le témoin en question
clignotera, en même temps qu'un signal sonore (buzzer) sera émis, lorsque les ceintures des places avant
ne sont pas correctement bouclées et que la voiture roule.
Pour désactiver totalement l'avertisseur sonore (buzzer) du système S.B.R. (Seat Belt Reminder) s'adresser
au Réseau Après-vente Fiat. Le système peut être réactivé au moyen du Menu de réglage.
43

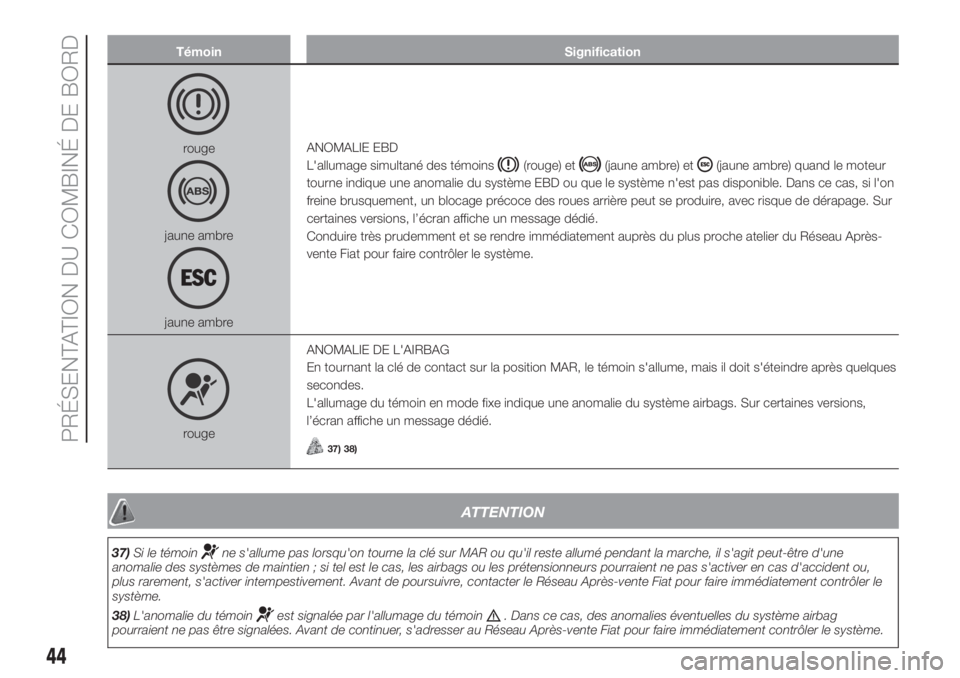

Page 46 of 244
Témoin Signification
rouge
jaune ambre
jaune ambreANOMALIE EBD
L'allumage simultané des témoins
(rouge) et(jaune ambre) et(jaune ambre) quand le moteur
tourne indique une anomalie du système EBD ou que le système n'est pas disponible. Dans ce cas, si l'on
freine brusquement, un blocage précoce des roues arrière peut se produire, avec risque de dérapage. Sur
certaines versions, l’écran affiche un message dédié.
Conduire très prudemment et se rendre immédiatement auprès du plus proche atelier du Réseau Après-
vente Fiat pour faire contrôler le système.
rougeANOMALIE DE L'AIRBAG
En tournant la clé de contact sur la position MAR, le témoin s'allume, mais il doit s'éteindre après quelques
secondes.
L'allumage du témoin en mode fixe indique une anomalie du système airbags. Sur certaines versions,
l’écran affiche un message dédié.37) 38)
ATTENTION
37)Si le témoinne s'allume pas lorsqu'on tourne la clé sur MAR ou qu'il reste allumé pendant la marche, il s'agit peut-être d'une
anomalie des systèmes de maintien ; si tel est le cas, les airbags ou les prétensionneurs pourraient ne pas s'activer en cas d'accident ou,
plus rarement, s'activer intempestivement. Avant de poursuivre, contacter le Réseau Après-vente Fiat pour faire immédiatement contrôler le
système.
38)L'anomalie du témoin
est signalée par l'allumage du témoin. Dans ce cas, des anomalies éventuelles du système airbag
pourraient ne pas être signalées. Avant de continuer, s'adresser au Réseau Après-vente Fiat pour faire immédiatement contrôler le système.
44
PRÉSENTATION DU COMBINÉ DE BORD

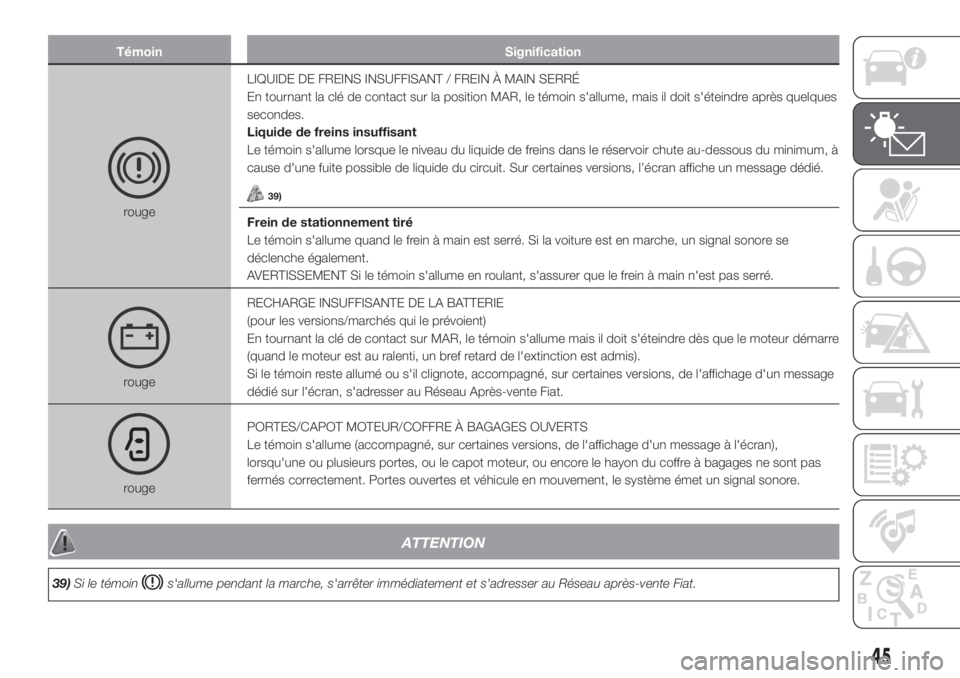

Page 47 of 244
Témoin Signification
rougeLIQUIDE DE FREINS INSUFFISANT / FREIN À MAIN SERRÉ
En tournant la clé de contact sur la position MAR, le témoin s'allume, mais il doit s'éteindre après quelques
secondes.
Liquide de freins insuffisant
Le témoin s'allume lorsque le niveau du liquide de freins dans le réservoir chute au-dessous du minimum, à
cause d'une fuite possible de liquide du circuit. Sur certaines versions, l’écran affiche un message dédié.
39)
Frein de stationnement tiré
Le témoin s'allume quand le frein à main est serré. Si la voiture est en marche, un signal sonore se
déclenche également.
AVERTISSEMENT Si le témoin s'allume en roulant, s'assurer que le frein à main n'est pas serré.
rougeRECHARGE INSUFFISANTE DE LA BATTERIE
(pour les versions/marchés qui le prévoient)
En tournant la clé de contact sur MAR, le témoin s'allume mais il doit s'éteindre dès que le moteur démarre
(quand le moteur est au ralenti, un bref retard de l'extinction est admis).
Si le témoin reste allumé ou s'il clignote, accompagné, sur certaines versions, de l'affichage d'un message
dédié sur l'écran, s'adresser au Réseau Après-vente Fiat.
rougePORTES/CAPOT MOTEUR/COFFRE À BAGAGES OUVERTS
Le témoin s'allume (accompagné, sur certaines versions, de l'affichage d'un message à l'écran),
lorsqu'une ou plusieurs portes, ou le capot moteur, ou encore le hayon du coffre à bagages ne sont pas
fermés correctement. Portes ouvertes et véhicule en mouvement, le système émet un signal sonore.
ATTENTION
39)Si le témoins'allume pendant la marche, s'arrêter immédiatement et s'adresser au Réseau après-vente Fiat.
45

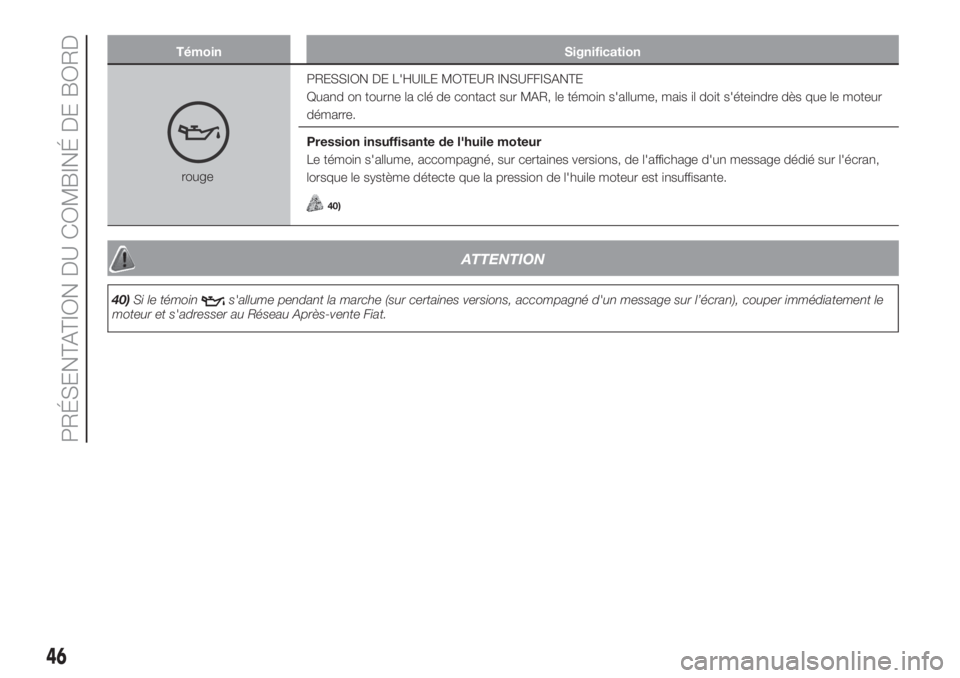

Page 48 of 244
Témoin Signification
rougePRESSION DE L'HUILE MOTEUR INSUFFISANTE
Quand on tourne la clé de contact sur MAR, le témoin s'allume, mais il doit s'éteindre dès que le moteur
démarre.
Pression insuffisante de l'huile moteur
Le témoin s'allume, accompagné, sur certaines versions, de l'affichage d'un message dédié sur l'écran,
lorsque le système détecte que la pression de l'huile moteur est insuffisante.
40)
ATTENTION
40)Si le témoins'allume pendant la marche (sur certaines versions, accompagné d'un message sur l’écran), couper immédiatement le
moteur et s'adresser au Réseau Après-vente Fiat.
46
PRÉSENTATION DU COMBINÉ DE BORD

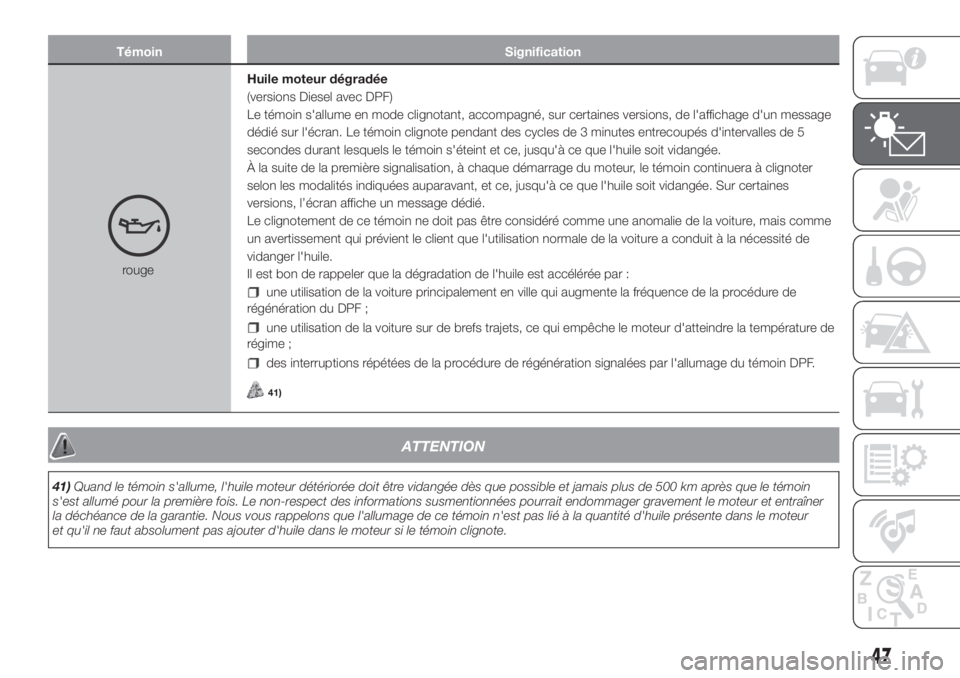

Page 49 of 244
Témoin Signification
rougeHuile moteur dégradée
(versions Diesel avec DPF)
Le témoin s'allume en mode clignotant, accompagné, sur certaines versions, de l'affichage d'un message
dédié sur l'écran. Le témoin clignote pendant des cycles de 3 minutes entrecoupés d'intervalles de 5
secondes durant lesquels le témoin s'éteint et ce, jusqu'à ce que l'huile soit vidangée.
À la suite de la première signalisation, à chaque démarrage du moteur, le témoin continuera à clignoter
selon les modalités indiquées auparavant, et ce, jusqu'à ce que l'huile soit vidangée. Sur certaines
versions, l’écran affiche un message dédié.
Le clignotement de ce témoin ne doit pas être considéré comme une anomalie de la voiture, mais comme
un avertissement qui prévient le client que l'utilisation normale de la voiture a conduit à la nécessité de
vidanger l'huile.
Il est bon de rappeler que la dégradation de l'huile est accélérée par :
une utilisation de la voiture principalement en ville qui augmente la fréquence de la procédure de
régénération du DPF ;
une utilisation de la voiture sur de brefs trajets, ce qui empêche le moteur d'atteindre la température de
régime ;
des interruptions répétées de la procédure de régénération signalées par l'allumage du témoin DPF.
41)
ATTENTION
41)Quand le témoin s'allume, l'huile moteur détériorée doit être vidangée dès que possible et jamais plus de 500 km après que le témoin
s'est allumé pour la première fois. Le non-respect des informations susmentionnées pourrait endommager gravement le moteur et entraîner
la déchéance de la garantie. Nous vous rappelons que l'allumage de ce témoin n'est pas lié à la quantité d'huile présente dans le moteur
et qu'il ne faut absolument pas ajouter d'huile dans le moteur si le témoin clignote.
47
Page 50 of 244

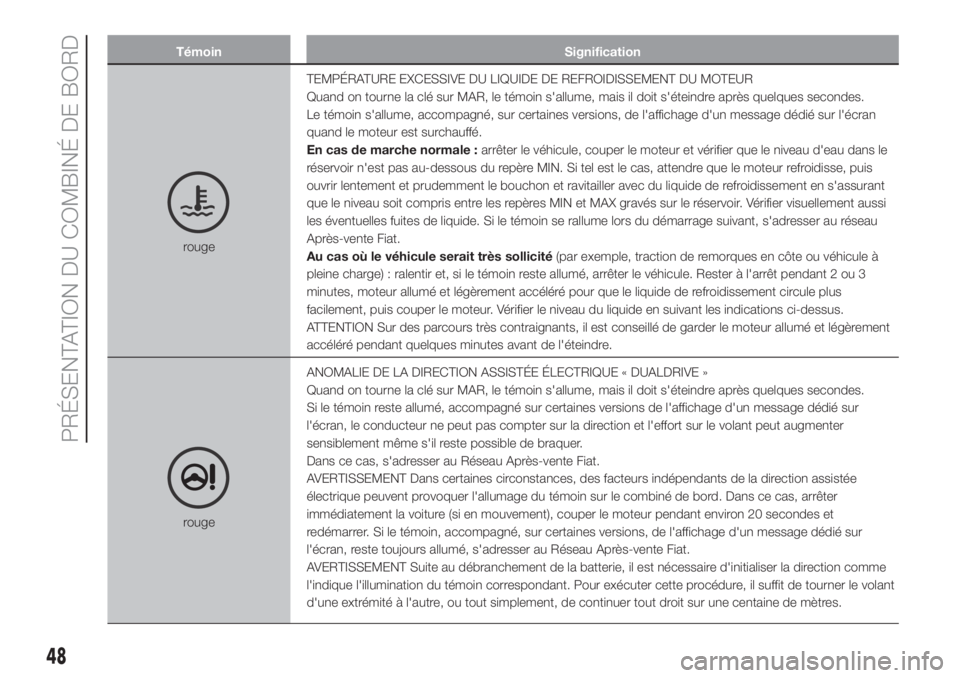

Témoin Signification
rougeTEMPÉRATURE EXCESSIVE DU LIQUIDE DE REFROIDISSEMENT DU MOTEUR
Quand on tourne la clé sur MAR, le témoin s'allume, mais il doit s'éteindre après quelques secondes.
Le témoin s'allume, accompagné, sur certaines versions, de l'affichage d'un message dédié sur l'écran
quand le moteur est surchauffé.
En cas de marche normale :arrêter le véhicule, couper le moteur et vérifier que le niveau d'eau dans le
réservoir n'est pas au-dessous du repère MIN. Si tel est le cas, attendre que le moteur refroidisse, puis
ouvrir lentement et prudemment le bouchon et ravitailler avec du liquide de refroidissement en s'assurant
que le niveau soit compris entre les repères MIN et MAX gravés sur le réservoir. Vérifier visuellement aussi
les éventuelles fuites de liquide. Si le témoin se rallume lors du démarrage suivant, s'adresser au réseau
Après-vente Fiat.
Au cas où le véhicule serait très sollicité(par exemple, traction de remorques en côte ou véhicule à
pleine charge) : ralentir et, si le témoin reste allumé, arrêter le véhicule. Rester à l'arrêt pendant 2 ou 3
minutes, moteur allumé et légèrement accéléré pour que le liquide de refroidissement circule plus
facilement, puis couper le moteur. Vérifier le niveau du liquide en suivant les indications ci-dessus.
ATTENTION Sur des parcours très contraignants, il est conseillé de garder le moteur allumé et légèrement
accéléré pendant quelques minutes avant de l'éteindre.
rougeANOMALIE DE LA DIRECTION ASSISTÉE ÉLECTRIQUE « DUALDRIVE »
Quand on tourne la clé sur MAR, le témoin s'allume, mais il doit s'éteindre après quelques secondes.
Si le témoin reste allumé, accompagné sur certaines versions de l'affichage d'un message dédié sur
l'écran, le conducteur ne peut pas compter sur la direction et l'effort sur le volant peut augmenter
sensiblement même s'il reste possible de braquer.
Dans ce cas, s'adresser au Réseau Après-vente Fiat.
AVERTISSEMENT Dans certaines circonstances, des facteurs indépendants de la direction assistée
électrique peuvent provoquer l'allumage du témoin sur le combiné de bord. Dans ce cas, arrêter
immédiatement la voiture (si en mouvement), couper le moteur pendant environ 20 secondes et
redémarrer. Si le témoin, accompagné, sur certaines versions, de l'affichage d'un message dédié sur
l'écran, reste toujours allumé, s'adresser au Réseau Après-vente Fiat.
AVERTISSEMENT Suite au débranchement de la batterie, il est nécessaire d'initialiser la direction comme
l'indique l'illumination du témoin correspondant. Pour exécuter cette procédure, il suffit de tourner le volant
d'une extrémité à l'autre, ou tout simplement, de continuer tout droit sur une centaine de mètres.
48
PRÉSENTATION DU COMBINÉ DE BORD
