FIAT PANDA 2018 Návod k použití a údržbě (in Czech)

144)Vůz s namontovaným nouzovým
rezervním kolem má změněné jízdní
vlastnosti. Vyvarujte se prudkých akcelerací
a brzdění jakož i rychlého projíždění
zatáčkami. Celková životnost rezervního
kola je 3 000 km. Po ujetí této vzdálenosti
je nutno vyměnit kolo za jiné stejného typu.
Na ráfek určený pro rezervní kolo nikdy
nemontujte normální pneumatiku. Nechejte
kolo s píchnutou pneumatikou opravit a
znovu nasadit co nejdříve. Není povoleno
používat současně dvě či více nouzových
rezervních kol. Před montáží nepotírejte
závity šroubů tukem: mohly by se
samovolně vyšroubovat.
145)Zvedák je nářadí vyvinuté a
zkonstruované jen pro výměnu kola při
proděravění či jiném poškození pneumatiky
vozidla, s nímž je dodaný, nebo vozidla
stejného modelu. V žádném případě se
nesmí používat pro jiné účely, např. pro
zvedání vozidla jiného modelu či jiných
předmětů. V žádném případě se nesmí
používat pro údržbu či opravy pod vozidlem
nebo při výměně letních pneumatik za
zimní a naopak. V žádném případě nelezte
pod zvednuté vozidlo. Pokud by bylo
třeba pracovat pod vozidlem, obraťte se na
autorizovaný servis Fiat. Nesprávným
umístěním zvedáku může vozidlo spadnout:
zvedák nasazujte jen do vyznačených
míst. Nepoužívejte zvedák pro zvedání
vyšších hmotností než těch, jež jsou
uvedeny na jeho štítku. Se zvednutým
vozidlem nestartujte v žádném případě
motor. Zvednutím vozidla více, než je třeba,
se může narušit stabilita všeho a hrozí i
prudký pád vozidla. Takže vozidlo zvedněte
jen v míře nezbytné pro nasazení rezervního
kola.146)Nesprávně namontovaný kryt kola
může za jízdy upadnout. V žádném případě
neupravujte plnicí ventil pneumatiky. Mezi
ráfek a pneumatiku nevkládejte žádné
nástroje. Pravidelně kontrolujte a doplňujte
tlak v pneumatikách a v rezervním kole
podle hodnot uvedených v kapitole
"Technické údaje".
POZOR
53)Otáčejte klikou, ujistěte se, že jí lze
otáčet volně, aniž si odřete ruku třením o
zem. Zranění mohou způsobit i části
zvedáku v pohybu (“šroubovice” a klouby):
vyhněte se kontaktu s nimi. Pokud se
zamažete mazacím tukem, pečlivě
se očistěte.
54)Zajeďte co nejdříve do autorizovaného
servisu Fiat a nechejte zkontrolovat utažení
upevňovacích šroubů kola.

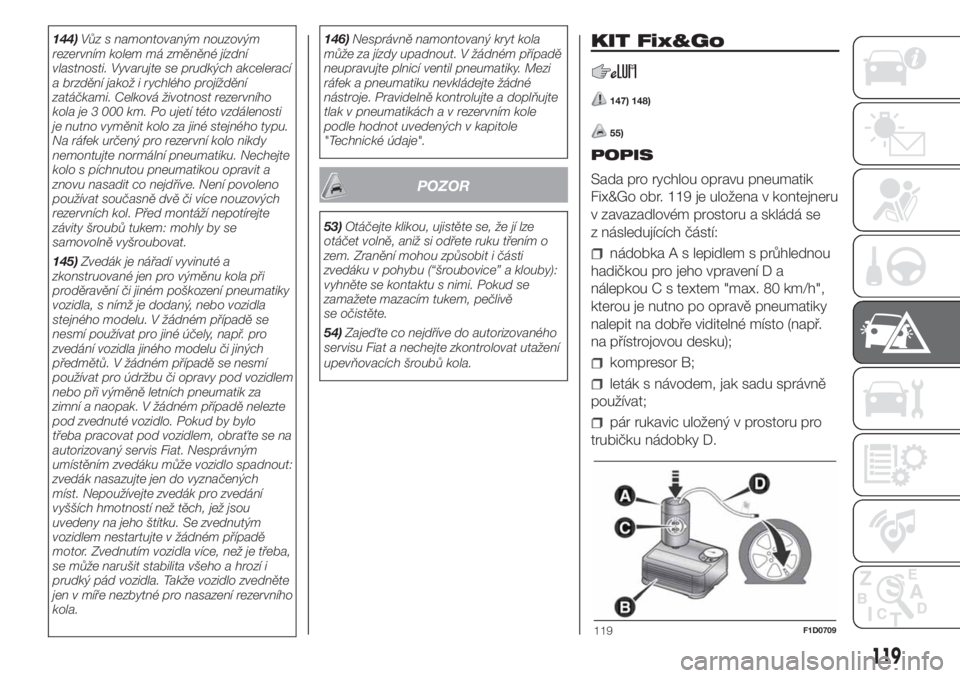

KIT Fix&Go
147) 148)
55)
POPIS
Sada pro rychlou opravu pneumatik
Fix&Go obr. 119 je uložena v kontejneru
v zavazadlovém prostoru a skládá se
z následujících částí:
nádobka A s lepidlem s průhlednou
hadičkou pro jeho vpravení D a
nálepkou C s textem "max. 80 km/h",
kterou je nutno po opravě pneumatiky
nalepit na dobře viditelné místo (např.
na přístrojovou desku);
kompresor B;
leták s návodem, jak sadu správně
používat;
pár rukavic uložený v prostoru pro
trubičku nádobky D.
119F1D0709
119

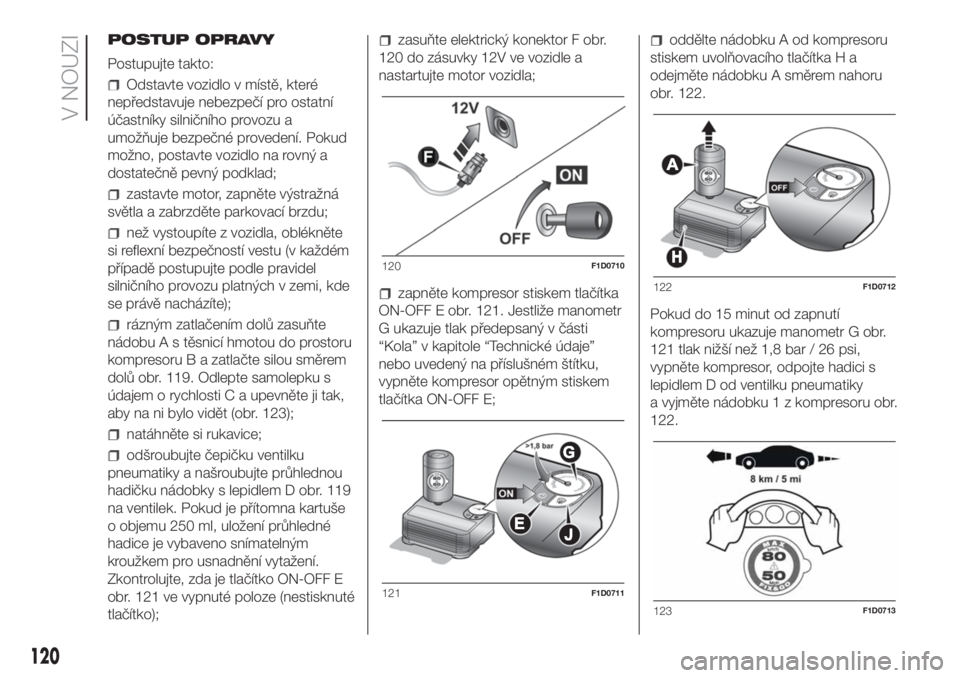

POSTUP OPRAVY
Postupujte takto:
Odstavte vozidlo v místě, které
nepředstavuje nebezpečí pro ostatní
účastníky silničního provozu a
umožňuje bezpečné provedení. Pokud
možno, postavte vozidlo na rovný a
dostatečně pevný podklad;
zastavte motor, zapněte výstražná
světla a zabrzděte parkovací brzdu;
než vystoupíte z vozidla, oblékněte
si reflexní bezpečností vestu (v každém
případě postupujte podle pravidel
silničního provozu platných v zemi, kde
se právě nacházíte);
rázným zatlačením dolů zasuňte
nádobu A s těsnicí hmotou do prostoru
kompresoru B a zatlačte silou směrem
dolů obr. 119. Odlepte samolepku s
údajem o rychlosti C a upevněte ji tak,
aby na ni bylo vidět (obr. 123);
natáhněte si rukavice;
odšroubujte čepičku ventilku
pneumatiky a našroubujte průhlednou
hadičku nádobky s lepidlem D obr. 119
na ventilek. Pokud je přítomna kartuše
o objemu 250 ml, uložení průhledné
hadice je vybaveno snímatelným
kroužkem pro usnadnění vytažení.
Zkontrolujte, zda je tlačítko ON-OFF E
obr. 121 ve vypnuté poloze (nestisknuté
tlačítko);
zasuňte elektrický konektor F obr.
120 do zásuvky 12V ve vozidle a
nastartujte motor vozidla;
zapněte kompresor stiskem tlačítka
ON-OFF E obr. 121. Jestliže manometr
G ukazuje tlak předepsaný v části
“Kola” v kapitole “Technické údaje”
nebo uvedený na příslušném štítku,
vypněte kompresor opětným stiskem
tlačítka ON-OFF E;
oddělte nádobku A od kompresoru
stiskem uvolňovacího tlačítka H a
odejměte nádobku A směrem nahoru
obr. 122.
Pokud do 15 minut od zapnutí
kompresoru ukazuje manometr G obr.
121 tlak nižší než 1,8 bar / 26 psi,
vypněte kompresor, odpojte hadici s
lepidlem D od ventilku pneumatiky
a vyjměte nádobku 1 z kompresoru obr.
122.
120F1D0710
121F1D0711
122F1D0712
123F1D0713
120
V NOUZI

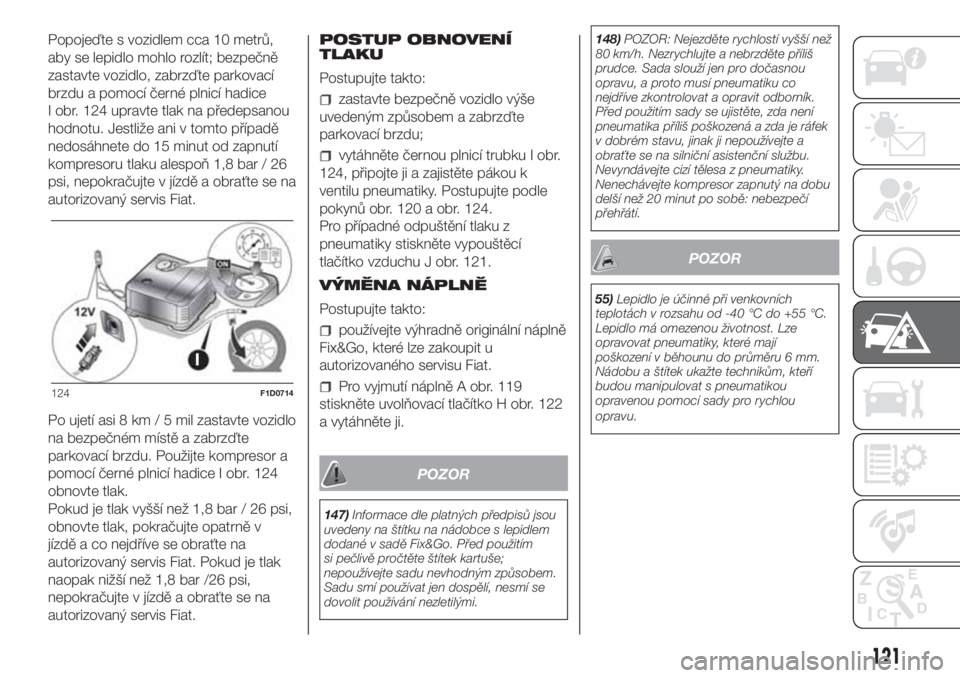

Popojeďte s vozidlem cca 10 metrů,
aby se lepidlo mohlo rozlít; bezpečně
zastavte vozidlo, zabrzďte parkovací
brzdu a pomocí černé plnicí hadice
I obr. 124 upravte tlak na předepsanou
hodnotu. Jestliže ani v tomto případě
nedosáhnete do 15 minut od zapnutí
kompresoru tlaku alespoň 1,8 bar / 26
psi, nepokračujte v jízdě a obraťte se na
autorizovaný servis Fiat.
Po ujetí asi 8 km / 5 mil zastavte vozidlo
na bezpečném místě a zabrzďte
parkovací brzdu. Použijte kompresor a
pomocí černé plnicí hadice I obr. 124
obnovte tlak.
Pokud je tlak vyšší než 1,8 bar / 26 psi,
obnovte tlak, pokračujte opatrně v
jízdě a co nejdříve se obraťte na
autorizovaný servis Fiat. Pokud je tlak
naopak nižší než 1,8 bar /26 psi,
nepokračujte v jízdě a obraťte se na
autorizovaný servis Fiat.POSTUP OBNOVENÍ
TLAKU
Postupujte takto:
zastavte bezpečně vozidlo výše
uvedeným způsobem a zabrzďte
parkovací brzdu;
vytáhněte černou plnicí trubku I obr.
124, připojte ji a zajistěte pákou k
ventilu pneumatiky. Postupujte podle
pokynů obr. 120 a obr. 124.
Pro případné odpuštění tlaku z
pneumatiky stiskněte vypouštěcí
tlačítko vzduchu J obr. 121.
VÝMĚNA NÁPLNĚ
Postupujte takto:
používejte výhradně originální náplně
Fix&Go, které lze zakoupit u
autorizovaného servisu Fiat.
Pro vyjmutí náplně A obr. 119
stiskněte uvolňovací tlačítko H obr. 122
a vytáhněte ji.
POZOR
147)Informace dle platných předpisů jsou
uvedeny na štítku na nádobce s lepidlem
dodané v sadě Fix&Go. Před použitím
si pečlivě pročtěte štítek kartuše;
nepoužívejte sadu nevhodným způsobem.
Sadu smí používat jen dospělí, nesmí se
dovolit používání nezletilými.148)POZOR: Nejezděte rychlostí vyšší než
80 km/h. Nezrychlujte a nebrzděte příliš
prudce. Sada slouží jen pro dočasnou
opravu, a proto musí pneumatiku co
nejdříve zkontrolovat a opravit odborník.
Před použitím sady se ujistěte, zda není
pneumatika příliš poškozená a zda je ráfek
v dobrém stavu, jinak ji nepoužívejte a
obraťte se na silniční asistenční službu.
Nevyndávejte cizí tělesa z pneumatiky.
Nenechávejte kompresor zapnutý na dobu
delší než 20 minut po sobě: nebezpečí
přehřátí.
POZOR
55)Lepidlo je účinné při venkovních
teplotách v rozsahu od -40 °C do +55 °C.
Lepidlo má omezenou životnost. Lze
opravovat pneumatiky, které mají
poškození v běhounu do průměru 6 mm.
Nádobu a štítek ukažte technikům, kteří
budou manipulovat s pneumatikou
opravenou pomocí sady pro rychlou
opravu.
124F1D0714
121

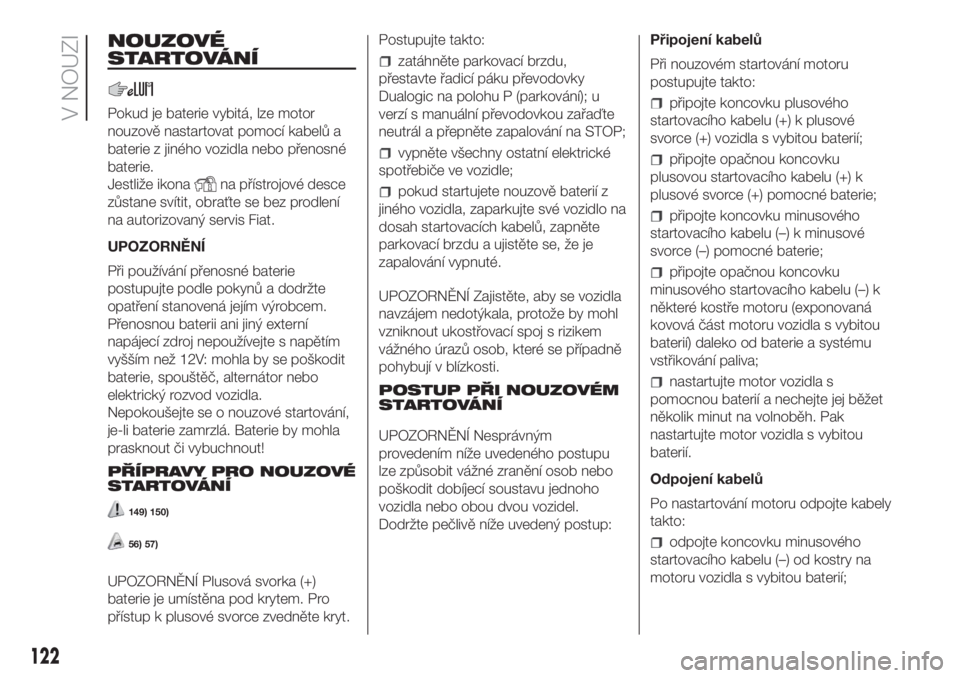

NOUZOVÉ
STARTOVÁNÍ
Pokud je baterie vybitá, lze motor
nouzově nastartovat pomocí kabelů a
baterie z jiného vozidla nebo přenosné
baterie.
Jestliže ikona
na přístrojové desce
zůstane svítit, obraťte se bez prodlení
na autorizovaný servis Fiat.
UPOZORNĚNÍ
Při používání přenosné baterie
postupujte podle pokynů a dodržte
opatření stanovená jejím výrobcem.
Přenosnou baterii ani jiný externí
napájecí zdroj nepoužívejte s napětím
vyšším než 12V: mohla by se poškodit
baterie, spouštěč, alternátor nebo
elektrický rozvod vozidla.
Nepokoušejte se o nouzové startování,
je-li baterie zamrzlá. Baterie by mohla
prasknout či vybuchnout!
PŘÍPRAVY PRO NOUZOVÉ
STARTOVÁNÍ
149) 150)
56) 57)
UPOZORNĚNÍ Plusová svorka (+)
baterie je umístěna pod krytem. Pro
přístup k plusové svorce zvedněte kryt.Postupujte takto:
zatáhněte parkovací brzdu,
přestavte řadicí páku převodovky
Dualogic na polohu P (parkování); u
verzí s manuální převodovkou zařaďte
neutrál a přepněte zapalování na STOP;
vypněte všechny ostatní elektrické
spotřebiče ve vozidle;
pokud startujete nouzově baterií z
jiného vozidla, zaparkujte své vozidlo na
dosah startovacích kabelů, zapněte
parkovací brzdu a ujistěte se, že je
zapalování vypnuté.
UPOZORNĚNÍ Zajistěte, aby se vozidla
navzájem nedotýkala, protože by mohl
vzniknout ukostřovací spoj s rizikem
vážného úrazů osob, které se případně
pohybují v blízkosti.
POSTUP PŘI NOUZOVÉM
STARTOVÁNÍ
UPOZORNĚNÍ Nesprávným
provedením níže uvedeného postupu
lze způsobit vážné zranění osob nebo
poškodit dobíjecí soustavu jednoho
vozidla nebo obou dvou vozidel.
Dodržte pečlivě níže uvedený postup:Připojení kabelů
Při nouzovém startování motoru
postupujte takto:
připojte koncovku plusového
startovacího kabelu (+) k plusové
svorce (+) vozidla s vybitou baterií;
připojte opačnou koncovku
plusovou startovacího kabelu (+) k
plusové svorce (+) pomocné baterie;
připojte koncovku minusového
startovacího kabelu (–) k minusové
svorce (–) pomocné baterie;
připojte opačnou koncovku
minusového startovacího kabelu (–) k
některé kostře motoru (exponovaná
kovová část motoru vozidla s vybitou
baterií) daleko od baterie a systému
vstřikování paliva;
nastartujte motor vozidla s
pomocnou baterií a nechejte jej běžet
několik minut na volnoběh. Pak
nastartujte motor vozidla s vybitou
baterií.
Odpojení kabelů
Po nastartování motoru odpojte kabely
takto:
odpojte koncovku minusového
startovacího kabelu (–) od kostry na
motoru vozidla s vybitou baterií;
122
V NOUZI

odpojte opačnou koncovku
minusového startovacího kabelu (–) od
minusové svorky (–) pomocné baterie;
odpojte koncovku kabelu použitou
pro plus (+) od plusové svorky (+)
pomocné baterie;
odpojte koncovku kabelu použitou
pro plus (+) od plusové svorky (+)
vozidla s vybitou baterií.
Pokud by bylo třeba se často uchylovat
k nouzovému startování motoru,
nechejte zkontrolovat baterii a dobíjecí
soustavu vozidla u autorizovaného
servisu Fiat.
UPOZORNĚNÍ Případná příslušenství
(např. mobilní telefony, atd.) připojená
do proudové zásuvky vozidla odebírají
proud, i když nejsou používaná. Jestliže
zůstanou připojené příliš dlouho s
vypnutým motorem, mohla by se vybít
baterie, jejíž životnost by se tím zkrátila,
a/nebo by se nemusel nechat
nastartovat motor.
POZOR
149)Takto startovat motor smějí pouze
zkušené osoby, protože nesprávný postup
může způsobit elektrické výboje značné
intenzity. Elektrolyt je jed a žíravina.
Zabraňte zasažení očí a pokožky.
Doporučujeme nepřibližovat se k baterii s
volným plamenem a zapálenými cigaretami
a nevyvolávat v blízkosti baterie jiskry.
150)Sundejte si všechny kovové předměty
(např. prsteny, hodinky, náramky), které
by mohly způsobit náhodný elektrický
kontakt a tím vážný úraz.
POZOR
56)Nepřipojujte kabel k minusové svorce
(–) vybité baterie. Případný přeskok jiskry
by mohl způsobit výbuch baterie a vážné
poranění. Používejte výlučně specifický
ukostřovací bod; nepoužívejte jinou
exponovanou kovovou část.
57)Při nouzovém startování motoru
nesmíte použít rychlonabíječ baterií: mohly
by se poškodit elektronické systémy a
řídicí jednotka motoru.
SYSTÉM ODPOJENÍ
PŘÍVODU PALIVA
151)
Zasahuje při nárazu a způsobí:
přerušení dodávky paliva s
následným zhasnutím motoru;
automatické odemčení dveří;
rozsvícení vnitřních světel;
rozsvícení výstražných světel.
POZN. Pečlivou prohlídkou vozidla se
ujistěte, zda neuniká palivo např. v
motorovém prostoru, ve spodku vozidla
nebo u nádrže. Po nárazu otočte
klíčkem v zapalování na STOP, abyste
zabránili vybití baterie.
Pro opětné zprovoznění vozidla je nutné
provést následující postup:
otočte klíč ve spínací skříňce do
polohy MAR;
zapněte pravé směrové světlo;
vypněte pravé směrové světlo;
zapněte levé směrové světlo;
vypněte levé směrové světlo;
zapněte pravé směrové světlo;
vypněte pravé směrové světlo;
zapněte levé směrové světlo;
vypněte levé směrové světlo;
otočte klíček zapalování do polohy
STOP a pak zpět do polohy MAR.
123

Verze LPG: Při nárazu vozidla se
okamžitě přeruší přívod benzínu,
uzavřou se pojistné elektromagnetické
ventily LPG a přeruší se vstřikování. Tím
motor zhasne.
Verze Natural Power: Při nárazu se
okamžitě přeruší dodávka paliva, čímž
se zastaví motor.
POZOR
151)Jestliže po nárazu ucítíte zápach
paliva nebo zjistíte únik paliva z palivové
soustavy, systém nezapínejte: nebezpečí
požáru.

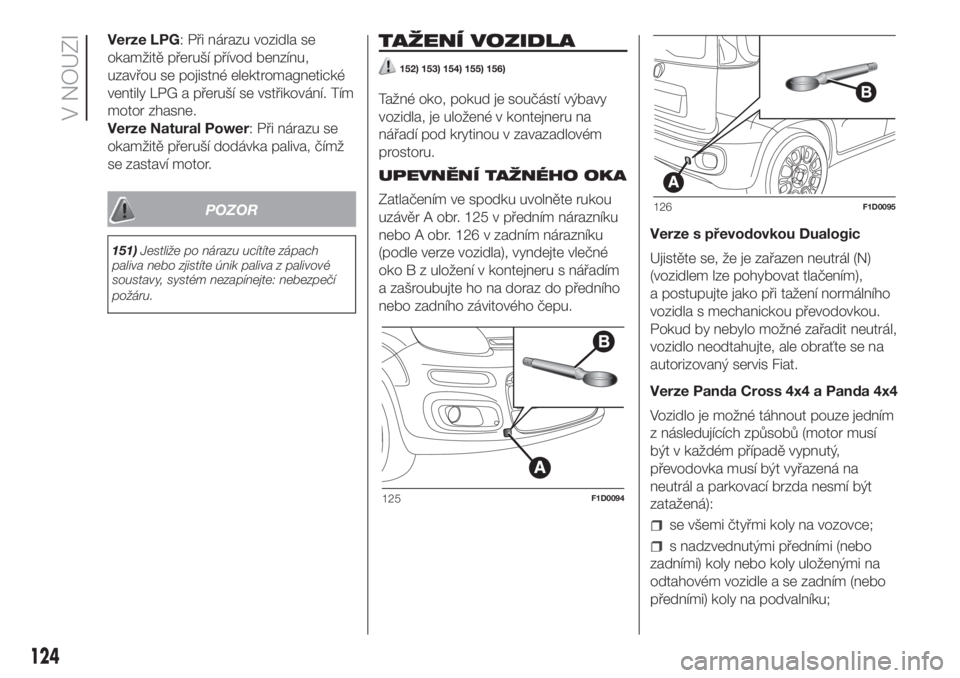

TAŽENÍ VOZIDLA
152) 153) 154) 155) 156)
Tažné oko, pokud je součástí výbavy
vozidla, je uložené v kontejneru na
nářadí pod krytinou v zavazadlovém
prostoru.
UPEVNĚNÍ TAŽNÉHO OKA
Zatlačením ve spodku uvolněte rukou
uzávěr A obr. 125 v předním nárazníku
nebo A obr. 126 v zadním nárazníku
(podle verze vozidla), vyndejte vlečné
oko B z uložení v kontejneru s nářadím
a zašroubujte ho na doraz do předního
nebo zadního závitového čepu.Verze s převodovkou Dualogic
Ujistěte se, že je zařazen neutrál (N)
(vozidlem lze pohybovat tlačením),
a postupujte jako při tažení normálního
vozidla s mechanickou převodovkou.
Pokud by nebylo možné zařadit neutrál,
vozidlo neodtahujte, ale obraťte se na
autorizovaný servis Fiat.
Verze Panda Cross 4x4 a Panda 4x4
Vozidlo je možné táhnout pouze jedním
z následujících způsobů (motor musí
být v každém případě vypnutý,
převodovka musí být vyřazená na
neutrál a parkovací brzda nesmí být
zatažená):
se všemi čtyřmi koly na vozovce;
s nadzvednutými předními (nebo
zadními) koly nebo koly uloženými na
odtahovém vozidle a se zadním (nebo
předními) koly na podvalníku;
125F1D0094
126F1D0095
124
V NOUZI

naložené na plošině odtahového
vozidla se všemi koly na plošině.
UPOZORNĚNÍ Pokud je verze Cross
vybavena háky A obr. 127, lze je v
případě nouze použít pro tažení vozidla.
POZOR
152)Než začnete vozidlo táhnout, otočte
klíč ve spínací skříňce do polohy MAR a
pak do polohy STOP, avšak nevytahujte jej
ze spínací skříňky. Vytažením klíčku by se
automaticky zamkl zámek řízení a nebylo
by možné natáčet kola.
153)Před zašroubováním tažného okna
očistěte pečlivě závitové lůžko. Než začnete
vozidlo táhnout, zkontrolujte, zda je oko
zašroubované na doraz v závitovém lůžku.154)Při tažení nezapomínejte, že bez
brzdového posilovače a elektrického
posilového řízení je nutno při brzdění nutné
vyvinout větší sílu na pedál a na volant. K
odtahu nepoužívejte pružná lana; vyvarujte
se škubání vozidlem. Při tažení kontrolujte,
zda upevnění spoje nepoškodí díly v
těsném kontaktu. Při tažení vozidla je nutno
dodržovat všechna ustanovení pravidel
silničního provozu ohledně tažných zařízení
a chování v silničním provozu. Nestartujte
motor taženého vozidla.
155)Přední a zadní tažné háky (podle verze
vozidla) se smí používat pouze pro
vlečení/tažení vozidla vozidla po silnici. Je
povoleno tažení pouze pro krátké jízdy
za použití zařízení odpovídající pravidlům
silničního provozu (pevné tyče), pro
manévry s vozidlem při přípravě na
vlečení/tažení nebo přepravě odtahovým
vozidlem. Háky se NESMĚJÍ používat
pro tažení vozidla mimo vozovku nebo v
přítomnosti překážek a/nebo pro tažení lany
či jinými nepevnými prostředky. Při
dodržení výše uvedených podmínek je
nutno při tažení postupovat tak, aby se obě
vozidla (táhnoucí i vlečené) nacházela
pokud možno ve stejné podélné ose.
156)Nepoužívejte tažné háky pro ukotvení
vozidla na lodi.
127F1D0120
125

ÚDRŽBA A PÉČE
Řádnou údržbou lze dlouhodobě
zachovat výkony vozidla, snižovat
provozní náklady a zachovávat účinnost
bezpečnostních systémů.
V této kapitole je objasněno, jak toho
docílit.PLÁNOVANÁ ÚDRŽBA ...................127
DOBITÍ BATERIE .............................137
MOTOROVÝ PROSTOR ..................139
BRZDY............................................144
STÍRAČ ČELNÍHO SKLA / STÍRAČ
ZADNÍHO OKNA .............................144
ZVEDNUTÍ VOZIDLA .......................145
KOLA A PNEUMATIKY ....................146
KAROSÉRIE ....................................146
INTERIÉR ........................................147
126
ÚDRŽBA A PÉČE

PLÁNOVANÁ
ÚDRŽBA
Správná údržba je určující pro zajištění
dlouhé životnosti vozidla v optimálním
stavu. Automobilka Fiat proto
předepsala sérii kontrol a úkonů údržby,
které je nutno provést po ujetí určitého
počtu kilometrů nebo, kde je to
stanoveno, po určitém počtu dnů, jak je
popsáno v Plánu údržby.
Před každou servisní prohlídkou je
nicméně nutné věnovat průběžně
pozornost pokynům uvedeným v Plánu
údržby (např. pravidelně kontrolovat
hladinu kapalin, nahuštění pneumatik,
atd.)
Plánovanou údržbu provádějí
autorizované servisy Fiat ve
stanovených intervalech. Jestliže se při
provádění jednotlivých úkonů zjistí, že
jsou kromě plánovaných řádných úkonů
nutné další výměny nebo opravy, lze je
provést pouze s vaším výslovným
souhlasem. Pokud se vozidlo používá
často pro tažení přípojných vozidel,
je třeba interval mezi plánovanou
údržbou zkrátit.UPOZORNĚNÍ Pravidelné servisní
prohlídky jsou předepsány výrobcem.
Neprovedením prohlídek může
propadnout záruka. Doporučujeme
nahlásit hned značkovému servisu Fiat i
případné malé provozní poruchy a
nečekat s nimi až na další servisní
prohlídku.
PRAVIDELNÉ KONTROLY
Každých1 000km nebo před dlouhou
cestou zkontrolovat a případně doplnit:
hladinu chladicí kapaliny motoru;
hladinu brzdové kapaliny; hladinu
kapaliny v ostřikovači; tlak vzduchu a
stav pneumatik; fungování osvětlovací
soustavy (světlomety, ukazatele směru,
výstražná světla, atd.); fungování stíračů
a ostřikovačů oken, polohu/opotřebení
stíracích lišt čelního/zadního okna.
Každé3 000km zkontrolujte a
případně doplňte hladinu motorového
oleje.
Vozy s motorizací 0.9 TwinAir: každé
3 000km zkontrolujte a případně
doplňte na maximum hladinu oleje.POUŽÍVÁNÍ VOZIDLA ZA
NÁROČNÝCH PODMÍNEK
V případě, že se vozidlo používá za
některého z následujících stavů: tažení
nákladního nebo obytného přívěsu,
jízda po prašných vozovkách,
opakované jízdy na krátké vzdálenosti
(méně než7-8km)asvenkovní
teplotou pod nulou; motor, který často
běží na volnoběh, jízda nízkou rychlostí
na dlouhé vzdálenosti nebo odstavení
vozidla na delší dobu, je nutno provádět
následující kontroly v kratších
intervalech, než je uvedeno v plánu
údržby.
kontrola stavu a opotřebení
brzdových destiček předních
kotoučových brzd;
kontrola čistoty zámků bočních
dveří, víka motorového a zavazadlového
prostoru, vyčištění a namazání
pákových mechanismů;
vizuální kontrola stavu motoru,
převodovky, převodových ústrojí,
pevných a ohebných úseků potrubí
(výfukového/palivového/brzdového
potrubí), pryžových prvků (krytů/
manžet/objímek, atd.);
kontrola stavu nabití a hladiny
kapaliny v baterii (elektrolytu);
vizuální kontrola stavu řemenů
pohonu vedlejších agregátů;
127

kontrola a případná výměna
motorového oleje a olejového
/ pylového / vzduchového filtru.
128
ÚDRŽBA A PÉČE
