FIAT PANDA 2018 Kezelési és karbantartási útmutató (in Hungarian)
Manufacturer: FIAT, Model Year: 2018, Model line: PANDA, Model: FIAT PANDA 2018Pages: 236, PDF Size: 13.56 MB
Page 1 of 236
KEZELÉS ÉS KARBANTARTÁS
FIATPANDA
Page 2 of 236
Jelen Kezelési és karbantartási útmutató célja a gépkocsi használati módjainak bemutatása.
Azoknak a szenvedélyes autósoknak, akik szeretnék mélyebben megismerni a gépkocsijuk jellemzőire és működésére vonatkozó magyarázatokat,
érdekességeket és részletes információkat, a Fiat lehetőséget nyújt egy erre a célra létrehozott, elektronikus formában rendelkezésre álló rész
tanulmányozására.
A GÉPKOCSI ON-LINE KEZELÉSI ÉS KARBANTARTÁSI ÚTMUTATÓJA
A Kezelési és karbantartási útmutatóban azon témák mellett, amelyekhez részletesebb magyarázatok tartoznak, a szimbólum látható.
Nyissa meg a www.mopar.eu/owner
honlapot, és lépjen be az Ön számára fenntartott területre.
A „Karbantartás és gondozás” oldalon rendelkezésre áll a gépkocsira vonatkozó összes információ, valamint az eLUMeléréséhez szükséges link,
ahol a részletes Kezelési és karbantartási útmutató található.
Az eLUMhonlap ingyenesen lehetővé teszi Önnek a csoport összes gépkocsijához tartozó fedélzeti dokumentáció egyszerű tanulmányozását.
Jó olvasást, és jó utat!
Page 3 of 236
Tisztelt Ügyfelünk!
Köszönjük Önnek, hogy egy Fiat Panda gépkocsit választott.
Ezt a kézikönyvet azért készítettük, hogy segítsük Önt az új gépkocsi tulajdonságainak alapos megismerésében.
Ez az útmutató hasznos információkat, tanácsokat és fontos figyelmeztetéseket tartalmaz a gépkocsi használatára vonatkozóan, hogy
Ön maradéktalanul élvezhesse új Fiat Panda gépkocsijának kiváló műszaki jellemzőit.
Azt tanácsoljuk, hogy alaposan olvassa végig az egész könyvet, mielőtt első ízben útnak indul, hogy közelebbről megismerkedhessen
a gépkocsi összes kezelőszervével, különös tekintettel a fékrendszerre, a kormányrendszerre, valamint a sebességváltó kapcsolására
vonatkozó információkra; ugyanakkor elkezdheti az ismerkedést a gépkocsi különböző útfelületeken való viselkedésével.
Ebben a dokumentumban különösen fontos jellemzőkkel és figyelmeztetésekkel ismerkedhet meg; továbbá alapvető információkat
találhat az Ön Fiat Panda gépkocsijának ápolására, karbantartására, a biztonságos vezetésre és üzemeltetésre, a teljes élettartamra
vonatkozóan.
A Kezelési útmutató átolvasása után helyezze el azt a gépkocsiban, hogy tanulmányozás céljából bármikor könnyen elérhető legyen.
Eladás esetén a kézikönyvet a járművel együtt át kell adni.
A gépkocsihoz kapott Garancia és szervizfüzet ismerteti a Fiat által az ügyfeleknek nyújtott szerviz szolgáltatásokat, a garanciális
adatlap ismerteti a garancia időtartamát és feltételeit.
Ezek az információk biztosan segítik Önt abban, hogy gyorsan megbarátkozzon új gépkocsijával és a Fiat munkatársaival, akik
mindenben a rendelkezésére állnak.
Jó olvasást tehát, és jó utat!
FIGYELEM
Ez a Kezelési és karbantartási útmutató a Fiat Panda valamennyi változatának leírását tartalmazza. Kérjük, hogy csak az
Ön által megvásárolt felszereltségű, motorváltozatú és változatú gépkocsira vonatkozó információkat vegye figyelembe.
A kiadványban szereplő adatok tájékoztató jellegűek. Az FCA Italy S.p.A. fenntartja a jogot arra, hogy a kiadványban
ismertetett modellen műszaki vagy kereskedelmi okok miatt bármikor módosítást végezzen. További információkért
forduljunk Fiat márkaszervizhez.
Page 4 of 236
FELTÉTLENÜL OLVASSUK EL
ÜZEMANYAG FELTÖLTÉS
Benzinmotorok: csak ólommentes, legalább 95 (RON) oktánszámú, az EN 228 európai szabványnak megfelelő minőségű benzin
használható. Ezeknek a keverékeknek a használata indítási és vezethetőségi problémákat okozhat, továbbá károsíthatja az üzemanyag-ellátó
berendezés alapvető fontosságú elemeit.
Dízel motorok: csak gépjárművekhez előírt, az EN 590 európai szabványnak megfelelő minőségű gázolaj (dízelolaj) használható. Más
termékek vagy keverékek használata végzetesen károsíthatja a motort, és a garancia megszűnését eredményezi.
LPG üzemanyag-feltöltés: a gépkocsiba csak üzemanyag rendeltetésű, az EN589 sz. európai szabályozásnak megfelelő LPG tankolható.
Más termékek vagy keverékek használata végzetesen károsíthatja a motort, és a garancia megszűnését eredményezi.
A megfelelő üzemanyag használatára vonatkozó további részletekért lásd az „Indítás és vezetés” fejezet „A gépkocsi feltöltése
üzemanyaggal” című részében leírtakat.
A MOTOR INDÍTÁSA
Győződjünk arról, hogy a kézifék behúzott állapotban van, és kapcsoljuk a sebességváltó kart üres állásba. A gázpedál megnyomása nélkül
nyomjuk le teljesen a tengelykapcsoló pedált, majd fordítsuk a gyújtáskulcsot MAR állásba és várjunk, amíg kialszik az ellenőrző lámpa
(és azellenőrző lámpa a dízel változatoknál): fordítsuk a gyújtáskulcsot AVV állásba, és ahogy a motor beindult, engedjük el.
Dualogic sebességváltóval szerelt változatok: győződjünk meg a kézifék kar behúzott állapotáról és a sebességváltó kar P (parkolás)
vagy N (üres) állásáról, nyomjuk le a fékpedált, azután fordítsuk a gyújtáskulcsot az AVV állásba, és engedjük el azonnal, amint a motor
beindult. .
PARKOLÁS GYÚLÉKONY ANYAGOK FELETT
Normál működése során a katalizátor erősen felmelegszik. Ezért ne állítsuk le a járművet száraz fű, avar, tűlevél vagy egyéb gyúlékony anyag
felett: az erős hősugárzás tüzet okozhat.
A KÖRNYEZET VÉDELME
A természeti környezet fokozott megóvása érdekében a gépkocsi a károsanyag-kibocsátáshoz kapcsolódó berendezések állandó
felügyeletét és ellenőrzését megvalósító rendszerrel van ellátva.
ELEKTROMOS BERENDEZÉSEK ÉS TARTOZÉKOK
Ha a jármű megvásárlása után elektromos áramot fogyasztó berendezéseket kívánunk beszereltetni (ami az akkumulátor fokozatos
lemerülését okozza), először forduljunk egy Fiat márkaszervizhez, ahol a teljes áramfelvétel meghatározása után választ adnak arra, hogy a
gépkocsi elektromos berendezése képes-e biztosítani a fogyasztási igénynek megfelelő energiát.
TERVSZERŰ KARBANTARTÁS
A tervszerű karbantartás műveleteinek pontos végrehajtása hosszú időn át biztosítja a gépkocsi teljesítményének, biztonsági jellemzőinek,
környezetkímélő tulajdonságainak megőrzését és az alacsony üzemeltetési költségek fenntartását.
Page 5 of 236
A KEZELÉSI ÚTMUTATÓ HASZNÁLATA
MŰKÖDÉSRE VONATKOZÓ KIJELZÉSEK
Amikor a gépkocsira vonatkozó iránymegjelölésekről (balra/jobbra vagy elöl/hátul) van szó, ezek a vezetőülésen ülő személy
nézőpontjából értendők. Azokat a különleges eseteket, amelyek ettől a meghatározástól eltérnek, a szöveg megfelelően jelzi.
A Kezelési útmutatóban szereplő ábrák tájékoztató jellegűek: ez azt jelenti, hogy az ábrán bemutatott egyes részletek nem
egyeznek meg az Ön gépkocsijában találhatókkal. Továbbá a Kezelési útmutató elkészítése balkormányos változatok alapján
történt; ezért előfordulhat, hogy jobbkormányos változatoknál egyes kezelőszervek más helyen találhatók vagy másképpen
néznek ki, mint azt az ábra szemlélteti.
A kívánt információkat tartalmazó fejezet azonosításához tanulmányozzuk a Kezelési útmutató végén található betűrendes
tárgymutatót.
Az egyes fejezetek könnyen azonosíthatók a minden páratlan oldalon megtalálható grafikus regiszter segítségével. Néhány
oldallal később található egy jelmagyarázat, amelynek segítségével megismerkedhet a fejezetek sorrendjével és a hozzájuk
tartozó regiszterben szereplő szimbólumokkal. A tanulmányozott fejezet szöveges meghatározása minden páros oldal szélén
megtalálható.
FIGYELMEZTETÉSEK ÉS ÓVINTÉZKEDÉSEK
Ebben a Kezelési útmutatóbanFIGYELMEZTETÉScímmel jelölten találhatók meg azok az információk, amelyek be nem
tartása esetén a gépkocsiban keletkezhetnek károk.
Tartalmaz mégVIGYÁZATcímmel jelölt tudnivalókat, amelyek figyelmen kívül hagyása balesethez vagy személyi sérüléshez
vezethet.
Ezért nagyon fontos mindenFIGYELMEZTETÉSésVIGYÁZATcímmel jelölt tudnivaló szigorú betartása.
AFIGYELMEZTETÉSésVIGYÁZATtudnivalók a szövegben szimbolikus ábrákkal jelöltek:
személyi biztonság;
a gépkocsi épsége;
a környezet védelme.
MEGJEGYZÉS Amennyiben szükséges, ezek a szimbólumok, amelyeket egy szám követ, a cím mellett vagy minden egyes
bekezdés végén kerülnek feltüntetésre. Ez a szám az adott fejezet végén található figyelmeztetést azonosítja, amelyre
hivatkozik.
Page 6 of 236
SZIMBÓLUMOK
A gépkocsi egyes alkatrészein színes címkék vannak elhelyezve. A címkéken jelképes ábrák láthatók, amelyek a kérdéses
alkatrésszel kapcsolatos elővigyázatosságokra hívják fel a figyelmet.
Az alkalmazott szimbólumokat és azok magyarázatát a motorháztető belső oldalán található táblázat foglalja össze.
A GÉPKOCSI MÓDOSÍTÁSAI/ÁTALAKÍTÁSAI
FIGYELMEZTETÉS A gépkocsin végzett bármilyen módosítás vagy átalakítás jelentősen befolyásolhatja annak biztonságát,
úttartását, és súlyos vagy halálos sérülésekkel járó balesethez vezethet.
Page 7 of 236
ISMERKEDÉS A GÉPKOCSIVAL
ISMERKEDÉS A MŰSZERCSOPORTTAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
KARBANTARTÁS ÉS GONDOZÁS
MŰSZAKI ADATOK
MULTIMÉDIA
BETŰRENDES TÁRGYMUTATÓ
5
Page 8 of 236
6
Page 9 of 236
ISMERKEDÉS A GÉPKOCSIVAL
Itt kezdődik az Ön új gépkocsijával való
közelebbi ismerkedés.
Ez az útmutató egyszerűen és
közvetlenül tájékoztatja Önt a gépkocsi
felépítéséről és működéséről.
Ezért azt tanácsoljuk Önnek, hogy
helyezkedjen el kényelmesen a
gépkocsiban, hogy azonnal
ellenőrizhesse az olvasottakat.MŰSZERFAL ................................... 8
A KULCSOK ................................... 9
GYÚJTÁSKAPCSOLÓ ..................... 10
A FIAT CODE RENDSZER ............... 11
AJTÓK ............................................ 11
ÜLÉSEK .......................................... 12
FEJTÁMLÁ ...................................... 14
KORMÁNYKERÉK .......................... 15
VISSZAPILLANTÓ TÜKRÖK ............ 16
KÜLSŐ VILÁGÍTÁS.......................... 17
BELSŐ VILÁGÍTÁS .......................... 19
ABLAKTÖRLŐ ÉS -MOSÓ .............. 20
LÉGKONDICIONÁLÁS .................... 22
ABLAKEMELŐK .............................. 26
MOTORHÁZTETŐ ........................... 26
CSOMAGTÉR ................................. 28
USB-PORTOK ÉS AUX BEMENET .. 29
OKOSTELEFON DOKKOLÁSA ........ 30
LPG BERENDEZÉSSEL ELLÁTOTT
FELSZERELTSÉG............................ 31
FÖLDGÁZ BERENDEZÉSSEL
ELLÁTOTT FELSZERELTSÉG
(NATURAL POWER) ........................ 34
7
Page 10 of 236

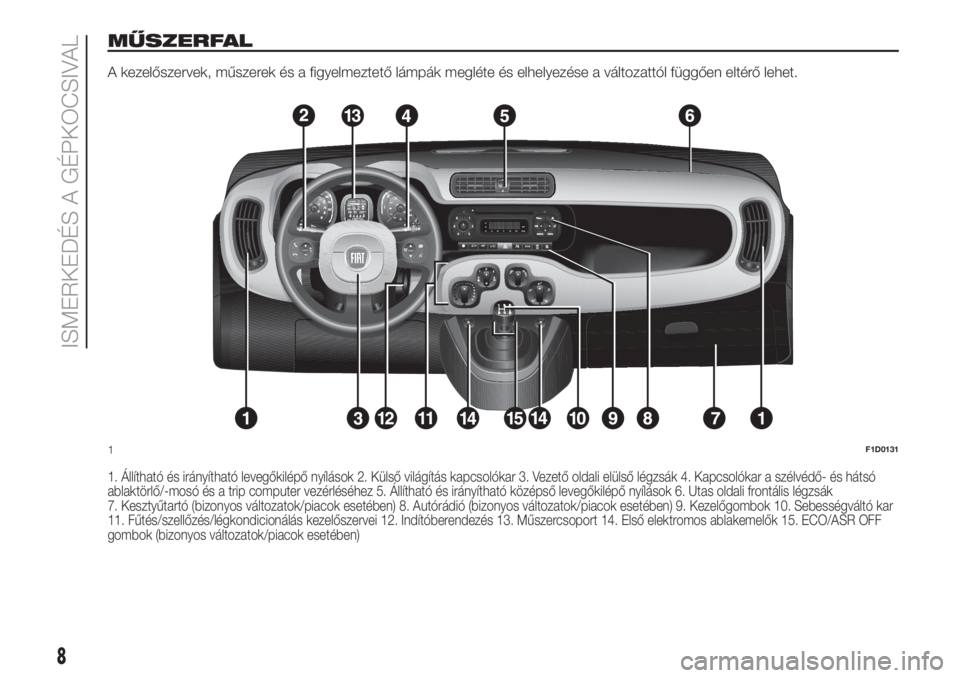

MŰSZERFAL
A kezelőszervek, műszerek és a figyelmeztető lámpák megléte és elhelyezése a változattól függően eltérő lehet.
1. Állítható és irányítható levegőkilépő nyílások 2. Külső világítás kapcsolókar 3. Vezető oldali elülső légzsák 4. Kapcsolókar a szélvédő- és hátsó
ablaktörlő/-mosó és a trip computer vezérléséhez 5. Állítható és irányítható középső levegőkilépő nyílások 6. Utas oldali frontális légzsák
7. Kesztyűtartó (bizonyos változatok/piacok esetében) 8. Autórádió (bizonyos változatok/piacok esetében) 9. Kezelőgombok 10. Sebességváltó kar
11. Fűtés/szellőzés/légkondicionálás kezelőszervei 12. Indítóberendezés 13. Műszercsoport 14. Első elektromos ablakemelők 15. ECO/ASR OFF
gombok (bizonyos változatok/piacok esetében)
1F1D0131
8
ISMERKEDÉS A GÉPKOCSIVAL
