FIAT PANDA 2018 Návod k použití a údržbě (in Czech)

PLÁN ÚDRŽBY (benzínové verze)
UPOZORNĚNÍ: Po provedení posledního zásahu uvedeného v tabulce pokračujte v plánované údržbě v intervalech
stanovených v plánu: jednotlivé úkony provádějte podle označení v poli tabulky nebo podle poznámky k úkonu.
Pozor: pouhým započetím údržby od začátku plánu se může stát, že bude překročen nejdelší interval povolený pro některé
úkony!
Tisíce kilometrů 15 30 45 60 75 90 105 120 135 150
Roky12345678910
Kontrola stavu/opotřebení pneumatik a případné seřízení
tlaku; kontrola stavu/životnosti náplně lepidla v sadě
"Fix&Go" (u příslušné verze vozidla)
Kontrola fungování osvětlovací soustavy (světlomety,
ukazatelé směru, výstražná světla, zavazadlový prostor,
interiér, schránka v palubní desce, kontrolky na přístrojové
desce, atd.)
Kontrola a případné doplnění hladiny kapalin v motorovém
prostoru (1)
Kontrola emisí / kouřivosti výfukových plynů
Kontrola přes diagnostickou zásuvku pro činnosti systémů
pro přívod paliva/řízení motoru, emisí a degradace
motorového oleje u příslušné verze vozidla
Vizuální kontrola stavu a neporušenosti vnějšku karosérie,
konzervace spodku karosérie, pevných a ohebných úseků
potrubí (výfukového, palivového, brzdového potrubí),
pryžových prvků (krytů, manžet, objímek/pouzder, atd.)
(1) Pro případné doplnění je nutno použít kapaliny uvedené v dokumentaci k vozidlu a až po ověření neporušenosti soustavy.
129

Tisíce kilometrů 15 30 45 60 75 90 105 120 135 150
Roky12345678910
Kontrola polohy / opotřebení stíracích lišt stíračů čelního/
zadního okna
Kontrola funkčnosti soustavy stíračů a ostřikovačů oken a
případné seřízení trysek
Kontrola čistoty zámků kapoty motoru a víka
zavazadlového prostoru, vyčištění a namazání pákových
mechanismů
Kontrola a případné seřízení dráhy parkovací brzdy
Kontra seřízení dráhy spojkového pedálu (jen u verzí 0.9
TwinAir 60 k/65 k a 1.2 8V 69 k)
Vizuální kontrola stavu a opotřebení destiček předních
kotoučových brzd a neporušenost ukazatele opotřebení
destiček
Vizuální kontrola stavu a opotřebení destiček zadních
kotoučových brzd a neporušenost zařízení pro signalizaci
opotřebení destiček (jen verze Panda Cross 4x4 a Panda
4x4)
Vizuální kontrola stavu a opotřebení brzdového obložení
zadních bubnových brzd (kromě verzí Panda Cross 4x4 a
Panda 4x4)
Vizuální kontrola stavu rozvodového řemenu/řemenů
vedlejších agregátů (verze bez automatického napínače)
kontrola napnutí
130
ÚDRŽBA A PÉČE

Tisíce kilometrů 15 30 45 60 75 90 105 120 135 150
Roky12345678910
Vizuální kontrola stavu ozubeného rozvodového řemenu
(kromě všech verzí 0.9 TwinAir)
Kontrola a případné seřízení vůle zdvihátek (verze 1.2 8V
69 k)
Kontrola a případné doplnění hladiny oleje v převodovce
Dualogic (2)
Kontrola hladiny oleje v mechanické převodovce s
rozvodovkou (PTU) (jen verze Panda Cross 4x4 a Panda
4x4)
Kontrola hladiny oleje v zadním diferenciálu (jen verze
Panda Cross 4x4 a Panda 4x4).
Vizuální kontrola stavu potrubí a přípojek LPG a upevnění
nádrže LPG (jen u verzí LPG)
Kontrola funkčnosti a parametrů systému dodávky paliva
pomocí diagnostiky zásuvky (jen u verzí LPG)
Vizuální kontrola stavu potrubí a přípojek metanu, upevnění
tlakových láhví s metanem, případné obnovení příchytek
(jen verze Natural Power) (3)
Kontrola regulátoru tlaku a případná výměna vnitřního filtru
(jen verze Natural Power) (3)
(2) Kontrola jednou za rok na vozidlech v provozu v zemích s obzvlášť náročným klimatem (studené klima).
(3) Anebo každý rok.
131

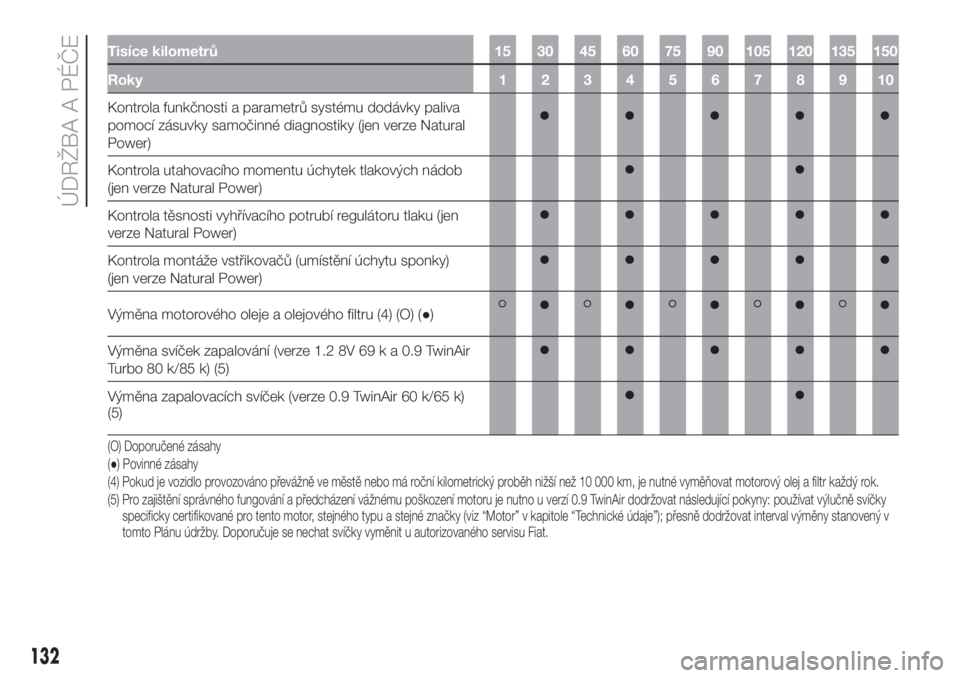

Tisíce kilometrů 15 30 45 60 75 90 105 120 135 150
Roky12345678910
Kontrola funkčnosti a parametrů systému dodávky paliva
pomocí zásuvky samočinné diagnostiky (jen verze Natural
Power)
Kontrola utahovacího momentu úchytek tlakových nádob
(jen verze Natural Power)
Kontrola těsnosti vyhřívacího potrubí regulátoru tlaku (jen
verze Natural Power)
Kontrola montáže vstřikovačů (umístění úchytu sponky)
(jen verze Natural Power)
Výměna motorového oleje a olejového filtru (4) (O) (●)
Výměna svíček zapalování (verze 1.2 8V 69 k a 0.9 TwinAir
Turbo 80 k/85 k) (5)
Výměna zapalovacích svíček (verze 0.9 TwinAir 60 k/65 k)
(5)
(4) Pokud je vozidlo provozováno převážně ve městě nebo má roční kilometrický proběh nižší než 10 000 km, je nutné vyměňovat motorový olej a filtr každýrok. (O) Doporučené zásahy
(●) Povinné zásahy
(5) Pro zajištění správného fungování a předcházení vážnému poškození motoru je nutno u verzí 0.9 TwinAir dodržovat následující pokyny: používat výlučně svíčky
specificky certifikované pro tento motor, stejného typu a stejné značky (viz “Motor” v kapitole “Technické údaje”); přesně dodržovat interval výměny stanovený v
tomto Plánu údržby. Doporučuje se nechat svíčky vyměnit u autorizovaného servisu Fiat.
132
ÚDRŽBA A PÉČE

Tisíce kilometrů 15 30 45 60 75 90 105 120 135 150
Roky12345678910
Výměna rozvodového řemene/ů vedlejších agregátů(6)
Výměna ozubeného rozvodového řemenu (kromě všech
verzí 0.9 TwinAir)(6)
Výměna vložky vzduchového filtru (7)
Výměna brzdové kapaliny(8)
Výměna filtru v regulátoru tlaku (jen u verzí LPG)
Výměna papírového filtru (LPG v plynném skupenství) (jen
u verzí LPG)
Výměna pylového filtru (7) (O) (●)
(6) Oblasti bez prašnosti: doporučuje se kilometrický proběh nanejvýš 120 000 km. Řemen je nutno vyměnit bez ohledu na kilometrický proběh každých šest let.
Prašné oblasti a/nebo používání vozidla v náročných podmínkách (studené podnebí, po městě, dlouhý chod motoru na volnoběh): doporučuje se kilometrický
proběh nanejvýš 60 000 km. Řemen je nutno vyměnit bez ohledu na kilometrický proběh každé čtyři roky.
(7) Při používání vozidla v prašných oblastech se doporučuje měnit filtr každých 15 000 km.
(8) Brzdovou kapalinu je nutno vyměnit jednou každé dva roky bez ohledu na kilometrický proběh.
(O) Doporučené zásahy
(●) Povinné zásahy
133

DIESELOVÉ VERZE
UPOZORNĚNÍ: Po provedení posledního zásahu uvedeného v tabulce pokračujte v plánované údržbě v intervalech
stanovených v plánu: jednotlivé úkony provádějte podle označení v poli tabulky nebo podle poznámky k úkonu.
Pozor: pouhým započetím údržby od začátku plánu se může stát, že bude překročen nejdelší interval povolený pro některé
úkony!
Tisíce kilometrů 20 40 60 80 100 120 140 160 180 200
Roky12345678910
Kontrola stavu/opotřebení pneumatik a případné seřízení
tlaku; kontrola stavu/životnosti náplně lepidla v sadě
"Fix&Go" (u příslušné verze vozidla)
Kontrola fungování osvětlovací soustavy (světlomety,
ukazatelé směru, výstražná světla, zavazadlový prostor,
interiér, schránka v palubní desce, kontrolky na přístrojové
desce, atd.)
Kontrola a případné doplnění hladiny kapalin v motorovém
prostoru (1)
Kontrola emisí / kouřivosti výfukových plynů
Kontrola přes diagnostickou zásuvku pro činnosti systémů
pro přívod paliva/řízení motoru, emisí a degradace
motorového oleje u příslušné verze vozidla
Vizuální kontrola stavu a neporušenosti vnějšku karosérie,
konzervace spodku karosérie, pevných a ohebných úseků
potrubí (výfukového, palivového, brzdového potrubí),
pryžových prvků (krytů, manžet, objímek/pouzder, atd.)
(1) Pro případné doplnění je nutno použít kapaliny uvedené v dokumentaci k vozidlu a až po ověření neporušenosti soustavy.
134
ÚDRŽBA A PÉČE

Tisíce kilometrů 20 40 60 80 100 120 140 160 180 200
Roky12345678910
Kontrola polohy / opotřebení stíracích lišt stíračů čelního/
zadního okna
Kontrola funkčnosti soustavy stíračů a ostřikovačů oken a
případné seřízení trysek
Kontrola čistoty zámků kapoty motoru a víka
zavazadlového prostoru, vyčištění a namazání pákových
mechanismů
Kontrola a případné seřízení dráhy parkovací brzdy
Vizuální kontrola stavu a opotřebení destiček předních
kotoučových brzd a neporušenost ukazatele opotřebení
destiček
Vizuální kontrola stavu a opotřebení destiček zadních
kotoučových brzd a neporušenost zařízení pro signalizaci
opotřebení destiček (jen verze Panda Cross 4x4 a Panda
4x4)
Vizuální kontrola stavu a opotřebení brzdového obložení
zadních bubnových brzd (kromě verzí Panda Cross 4x4 a
Panda 4x4)
Vizuální kontrola stavu řemene/ů pohonu vedlejších
agregátů
Kontrola hladiny oleje v rozvodovce (PTU) (jen verze Panda
Cross 4x4 a Panda 4x4)
135

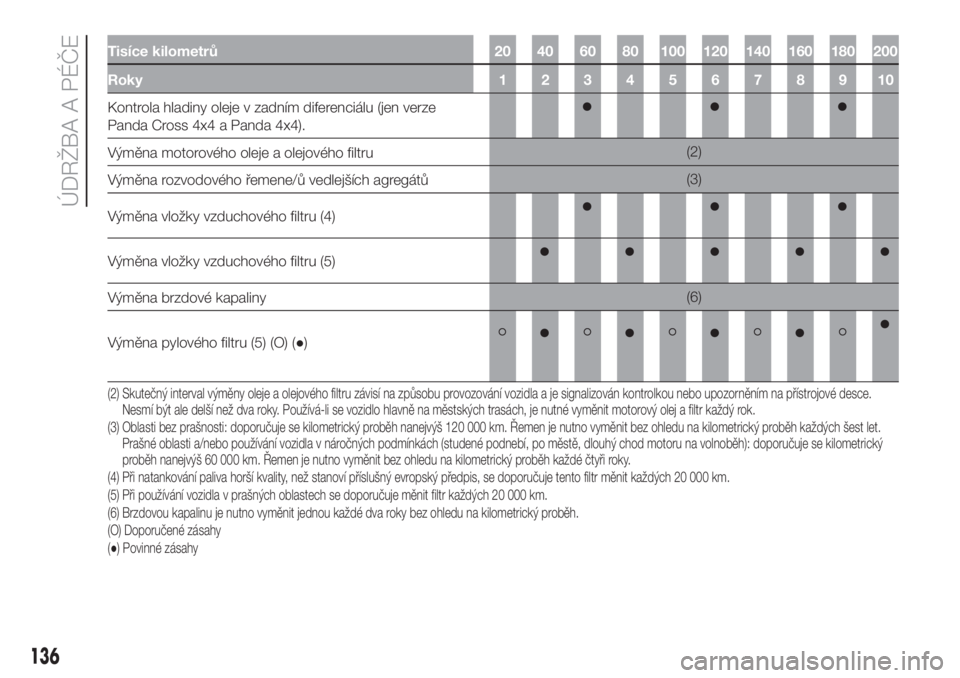

Tisíce kilometrů 20 40 60 80 100 120 140 160 180 200
Roky12345678910
Kontrola hladiny oleje v zadním diferenciálu (jen verze
Panda Cross 4x4 a Panda 4x4).
Výměna motorového oleje a olejového filtru(2)
Výměna rozvodového řemene/ů vedlejších agregátů(3)
Výměna vložky vzduchového filtru (4)
Výměna vložky vzduchového filtru (5)
Výměna brzdové kapaliny(6)
Výměna pylového filtru (5) (O) (●)
(2) Skutečný interval výměny oleje a olejového filtru závisí na způsobu provozování vozidla a je signalizován kontrolkou nebo upozorněním na přístrojové desce.
Nesmí být ale delší než dva roky. Používá-li se vozidlo hlavně na městských trasách, je nutné vyměnit motorový olej a filtr každý rok.
(3) Oblasti bez prašnosti: doporučuje se kilometrický proběh nanejvýš 120 000 km. Řemen je nutno vyměnit bez ohledu na kilometrický proběh každých šest let.
Prašné oblasti a/nebo používání vozidla v náročných podmínkách (studené podnebí, po městě, dlouhý chod motoru na volnoběh): doporučuje se kilometrický
proběh nanejvýš 60 000 km. Řemen je nutno vyměnit bez ohledu na kilometrický proběh každé čtyři roky.
(4) Při natankování paliva horší kvality, než stanoví příslušný evropský předpis, se doporučuje tento filtr měnit každých 20 000 km.
(5) Při používání vozidla v prašných oblastech se doporučuje měnit filtr každých 20 000 km.
(6) Brzdovou kapalinu je nutno vyměnit jednou každé dva roky bez ohledu na kilometrický proběh.
(O) Doporučené zásahy
(●) Povinné zásahy
136
ÚDRŽBA A PÉČE

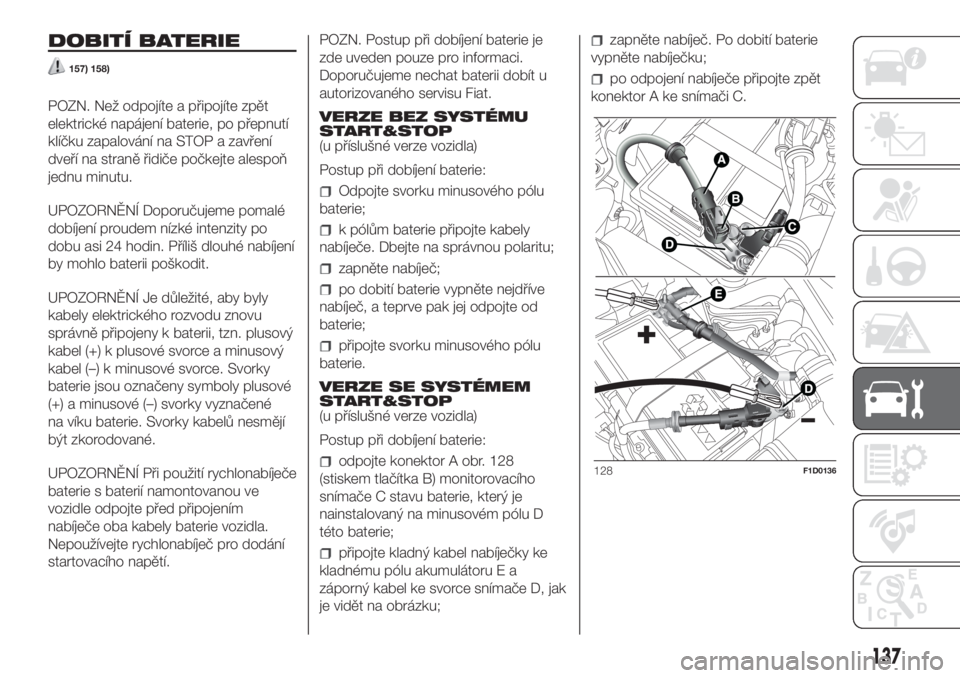

DOBITÍ BATERIE
157) 158)
POZN. Než odpojíte a připojíte zpět
elektrické napájení baterie, po přepnutí
klíčku zapalování na STOP a zavření
dveří na straně řidiče počkejte alespoň
jednu minutu.
UPOZORNĚNÍ Doporučujeme pomalé
dobíjení proudem nízké intenzity po
dobu asi 24 hodin. Příliš dlouhé nabíjení
by mohlo baterii poškodit.
UPOZORNĚNÍ Je důležité, aby byly
kabely elektrického rozvodu znovu
správně připojeny k baterii, tzn. plusový
kabel (+) k plusové svorce a minusový
kabel (–) k minusové svorce. Svorky
baterie jsou označeny symboly plusové
(+) a minusové (–) svorky vyznačené
na víku baterie. Svorky kabelů nesmějí
být zkorodované.
UPOZORNĚNÍ Při použití rychlonabíječe
baterie s baterií namontovanou ve
vozidle odpojte před připojením
nabíječe oba kabely baterie vozidla.
Nepoužívejte rychlonabíječ pro dodání
startovacího napětí.POZN. Postup při dobíjení baterie je
zde uveden pouze pro informaci.
Doporučujeme nechat baterii dobít u
autorizovaného servisu Fiat.
VERZE BEZ SYSTÉMU
START&STOP
(u příslušné verze vozidla)
Postup při dobíjení baterie:
Odpojte svorku minusového pólu
baterie;
k pólům baterie připojte kabely
nabíječe. Dbejte na správnou polaritu;
zapněte nabíječ;
po dobití baterie vypněte nejdříve
nabíječ, a teprve pak jej odpojte od
baterie;
připojte svorku minusového pólu
baterie.
VERZE SE SYSTÉMEM
START&STOP
(u příslušné verze vozidla)
Postup při dobíjení baterie:
odpojte konektor A obr. 128
(stiskem tlačítka B) monitorovacího
snímače C stavu baterie, který je
nainstalovaný na minusovém pólu D
této baterie;
připojte kladný kabel nabíječky ke
kladnému pólu akumulátoru E a
záporný kabel ke svorce snímače D, jak
je vidět na obrázku;
zapněte nabíječ. Po dobití baterie
vypněte nabíječku;
po odpojení nabíječe připojte zpět
konektor A ke snímači C.
128F1D0136
137

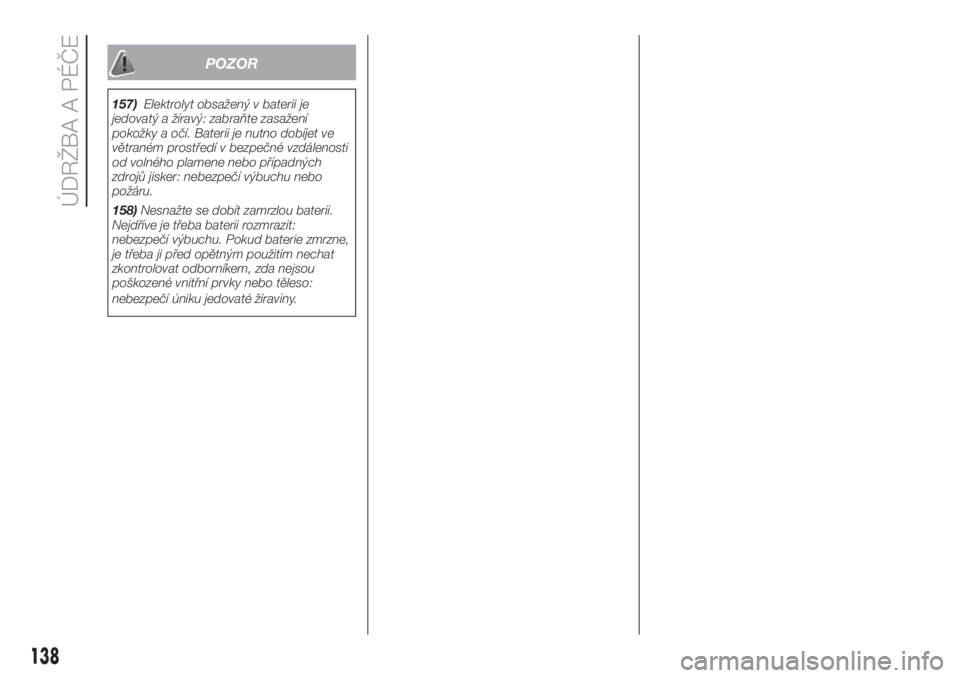

POZOR
157)Elektrolyt obsažený v baterii je
jedovatý a žíravý: zabraňte zasažení
pokožky a očí. Baterii je nutno dobíjet ve
větraném prostředí v bezpečné vzdálenosti
od volného plamene nebo případných
zdrojů jisker: nebezpečí výbuchu nebo
požáru.
158)Nesnažte se dobít zamrzlou baterii.
Nejdříve je třeba baterii rozmrazit:
nebezpečí výbuchu. Pokud baterie zmrzne,
je třeba ji před opětným použitím nechat
zkontrolovat odborníkem, zda nejsou
poškozené vnitřní prvky nebo těleso:
nebezpečí úniku jedovaté žíraviny.
138
ÚDRŽBA A PÉČE
