Τα πίσω οπτικά σύνολα (φανάρια) περιέχουν τις λάμπες
για τα φώτα θέσης (με led), τα φώτα στοπ και τα φλας.
Η διάταξη των λαμπτήρων του οπτικού συνόλου εικ.174
είναι η παρακάτω:
D φλας (βέλη)
E φώτα στοπ.
Για την αντικατάσταση ενός λαμπτήρα συνεχίσετε σύμ-
φωνα με τα παρακάτω:
❒ξεβιδώστε τις βίδες στήριξης A-εικ. 174
F0U0155mεικ. 174
❒αποσυνδέστε το κεντρικό φις σύνδεσης Β και στη συ-
νέχεια βγάλτε το διάφανο τμήμα προς τα έξω
❒βγάλτε το ντουί πιέζοντας τις ασφάλειες στήριξης C-
εικ. 175
❒βγάλτε το λαμπτήρα που θα αντικαταστήσετε πιέζο-
ντάς τον ελαφρά και γυρίζοντάς τον αριστερόστρο-
φα (βύσμα «μπαγιονέτ») στη συνέχεια αντικαταστή-
στε τον
F0U0156mεικ. 175

190
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
❒μοντάρετε το ντουί
❒συνδέστε ξανά το φις σύνδεσης, τοποθετήστε σωστά
το σύνολο στο αμάξωμα του αυτοκινήτου και βιδώ-
στε τις βίδες στήριξης Α.
ΣΗΜΑΝΤΙΚΟ Για την αντικατάσταση των φώτων θέσης
με led απευθυνθείτε στο Δίκτυο Τεχνικής Εξυπηρέτη-
σης της Fiat.
ΠΙΣΩ ΦΩΤΑ ΟΜΙΧΛΗΣ εικ. 176
Για την αντικατάσταση του λαμπτήρα του πίσω φωτός
ομίχλης A πρέπει να απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης της Fiat.
ΦΩΤΑ ΟΠΙΣΘΕΝ εικ. 176
Για την αντικατάσταση του λαμπτήρα του φωτός της
όπισθεν Β πρέπει να απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης της Fiat.
F0U0648mεικ. 176F0U0281mεικ. 177
ΦΩΤΑ 3° ΣΤΟΠ εικ. 177
Για την αντικατάσταση ενός λαμπτήρα συνεχίσετε σύμ-
φωνα με τα παρακάτω:
❒ανοίξτε το πορτμπαγκάζ
❒αφαιρέστε τα ελαστικά καπάκια
❒πιέστε επάνω στις διατάξεις ασφάλισης και βγάλτε
το διάφανο τμήμα C-εικ. 177
❒αποσυνδέστε το φις σύνδεσης
❒δουλεύοντας αντίθετα επάνω στις ασφάλειες στή-
ριξης D-εικ. 177 βγάλτε το ντουί
❒αφαιρέστε τον κουμπωτού τύπου λαμπτήρα και αντι-
καταστήστε τον.
ΦΩΤΑ ΠΙΝΑΚΙΔΑΣ
Για την αντικατάσταση ενός λαμπτήρα συνεχίσετε σύμ-
φωνα με τα παρακάτω:
❒ από τα σημεία που δείχνουν τα βέλη, αφαιρέστε την
πλαφονιέρα A-εικ. 178

191
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0U0160mεικ. 179
F0U0159mεικ. 178
❒ αντικαταστήστε το λαμπτήρα εικ.179 βγάζοντάς τον
από τις πλευρικές επαφές προσέχοντας ο καινούρ-
γιος λαμπτήρας να ασφαλίσει καλά επάνω στις ίδιες
επαφές
❒ κουμπώστε ξανά το φακό/διάφανο τμήμα.
F0U0163mεικ. 180
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΣΩΤΕΡΙΚΟΥ
ΛΑΜΠΤΗΡΑ
Για τον τύπο του λαμπτήρα και την ισχύ του, συμβου-
λευθείτε το «Αντικατάσταση ενός λαμπτήρα».

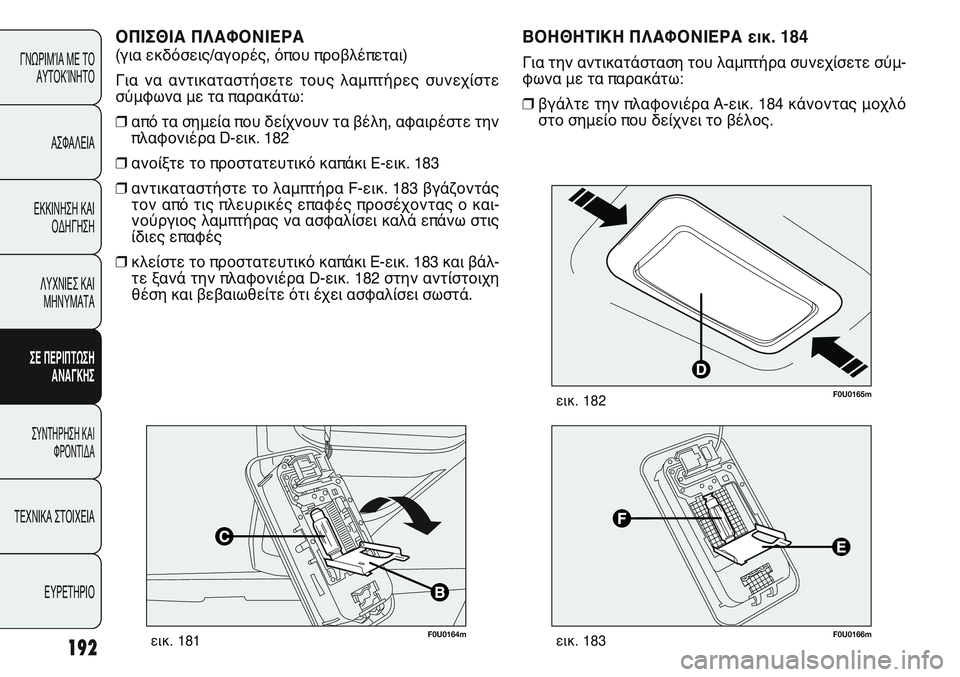

ΜΠΡΟΣΤΙΝΗ ΠΛΑΦΟΝΙΕΡΑ
Για να αντικαταστήσετε τους λαμπτήρες συνεχίστε
σύμφωνα με τα παρακάτω:
❒από τα σημεία που δείχνουν τα βέλη, αφαιρέστε την
πλαφονιέρα A-εικ. 180
❒ανοίξτε το προστατευτικό καπάκι B-εικ. 181
❒αντικαταστήστε τους λαμπτήρες C-εικ. 181 βγάζο-
ντάς τους από τις πλευρικές επαφές προσέχοντας οι
καινούργιοι λαμπτήρες να ασφαλίσουν καλά επάνω
στις ίδιες επαφές
❒κλείστε το καπάκι B-εικ. 181 και στερεώστε την πλα-
φονιέρα A-εικ. 180 στην αντίστοιχη θέση.

F0U0164mεικ. 181
ΟΠΙΣΘΙΑ ΠΛΑΦΟΝΙΕΡΑ
(για εκδόσεις/αγορές, όπου προβλέπεται)
Για να αντικαταστήσετε τους λαμπτήρες συνεχίστε
σύμφωνα με τα παρακάτω:
❒από τα σημεία που δείχνουν τα βέλη, αφαιρέστε την
πλαφονιέρα D-εικ. 182
❒ανοίξτε το προστατευτικό καπάκι Ε-εικ. 183
❒αντικαταστήστε το λαμπτήρα F-εικ. 183 βγάζοντάς
τον από τις πλευρικές επαφές προσέχοντας ο και-
νούργιος λαμπτήρας να ασφαλίσει καλά επάνω στις
ίδιες επαφές
❒κλείστε το προστατευτικό καπάκι E-εικ. 183 και βάλ-
τε ξανά την πλαφονιέρα D-εικ. 182 στην αντίστοιχη
θέση και βεβαιωθείτε ότι έχει ασφαλίσει σωστά.
192
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0U0166mεικ. 183
F0U0165mεικ. 182
ΒΟΗΘΗΤΙΚΗ ΠΛΑΦΟΝΙΕΡΑ εικ. 184
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμ-
φωνα με τα παρακάτω:
❒βγάλτε την πλαφονιέρα A-εικ. 184 κάνοντας μοχλό
στο σημείο που δείχνει το βέλος.

193
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0U0167mεικ. 184
ΠΛΑΦΟΝΙΕΡΑ ΠΟΡΤΜΠΑΓΚΑΖ εικ. 185
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμ-
φωνα με τα παρακάτω:
❒ανοίξτε το πορτμπαγκάζ
❒βγάλτε την πλαφονιέρα A-εικ. 185 κάνοντας μοχλό
στο σημείο που δείχνει το βέλος.
❒ανοίξτε το προστατευτικό B και αντικαταστήστε το
λαμπτήρα
❒κλείστε και πάλι το προστατευτικό B επάνω στο φακό
❒μοντάρετε την πλαφονιέρα Α βάζοντάς την μέσα στη
σωστή θέση πρώτα από τη μία πλευρά και στη συνέ-
χεια πιέζοντας επάνω στην άλλη μέχρι να ακούσετε
το κλικ της ασφάλισης.
F0U0168mεικ. 185
ΦΩΤΑ ΣΤΟ ΚΑΤΩ ΜΕΡΟΣ ΤΩΝ ΘΥΡΩΝ εικ. 186
(για εκδόσεις/αγορές, όπου προβλέπεται)
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμ-
φωνα με τα παρακάτω:
❒βγάλτε την πλαφονιέρα πιέζοντάς με ένα κατσαβίδι
επάνω στην ασφάλεια στήριξης A-εικ. 186
❒πιέστε στο πλάι επάνω στο πλαίσιο του λαμπτήρα B-
εικ. 37 τους δύο πείρους στήριξης και γυρίστε τον
❒αντικαταστήστε το λαμπτήρα C εικ. 187
❒τοποθετήστε το πλαίσιο βάζοντας τους δύο πείρους
στήριξης

194
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0U0170εικ. 187
F0U0169mεικ. 186
❒μοντάρετε την πλαφονιέρα βάζοντάς την πρώτα από
την πλευρά D-εικ. 186 και στη συνέχεια πιέστε προς
τα επάνω μέχρι να ακούσετε το κλικ ασφάλισης.
F0U0171mεικ. 188
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΑΣΦΑΛΕΙΩΝ
ΓΕΝΙΚΑ
Οι ασφάλειες προστατεύουν το ηλεκτρικό σύστημα
επεμβαίνοντας σε περίπτωση βλάβης ή λανθασμένης
παρέμβασης επάνω στο σύστημα.
Επομένως, όταν μία διάταξη δεν λειτουργεί, πρέπει να
ελέγξετε την απόδοση της αντίστοιχης ασφάλειας προ-
στασίας: το αγώγιμο στοιχείο Α-εικ. 188 δεν πρέπει να
έχει κοπεί. Αν έχει κοπεί, αντικαταστήστε την καμένη
ασφάλεια με μία άλλη με τα ίδια Αμπέρ (ίδιο χρώμα).
B ακέραιη ασφάλεια
C ασφάλεια με καμένο αγώγιμο στοιχείο.

195
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

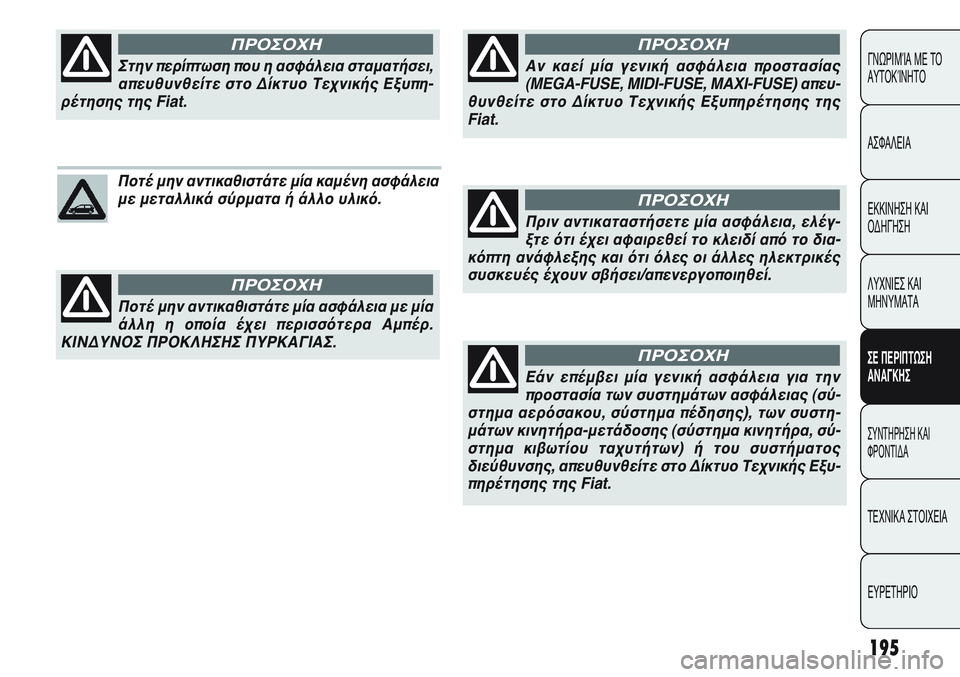

Ποτέ μην αντικαθιστάτε μία καμένη ασφάλεια
με μεταλλικά σύρματα ή άλλο υλικό.
Στην περίπτωση που η ασφάλεια σταματήσει,
απευθυνθείτε στο Δίκτυο Τεχνικής Εξυπη-
ρέτησης της Fiat.
ΠΡΟΣΟΧΗ
Ποτέ μην αντικαθιστάτε μία ασφάλεια με μία
άλλη η οποία έχει περισσότερα Αμπέρ.
ΚΙΝΔΥΝΟΣ ΠΡΟΚΛΗΣΗΣ ΠΥΡΚΑΓΙΑΣ.
ΠΡΟΣΟΧΗ
Αν καεί μία γενική ασφάλεια προστασίας
(MEGA-FUSE, MIDI-FUSE, MAXI-FUSE) απευ-
θυνθείτε στο Δίκτυο Τεχνικής Εξυπηρέτησης της
Fiat.
ΠΡΟΣΟΧΗ
Πριν αντικαταστήσετε μία ασφάλεια, ελέγ-
ξτε ότι έχει αφαιρεθεί το κλειδί από το δια-
κόπτη ανάφλεξης και ότι όλες οι άλλες ηλεκτρικές
συσκευές έχουν σβήσει/απενεργοποιηθεί.
ΠΡΟΣΟΧΗ
Εάν επέμβει μία γενική ασφάλεια για την
προστασία των συστημάτων ασφάλειας (σύ-
στημα αερόσακου, σύστημα πέδησης), των συστη-
μάτων κινητήρα-μετάδοσης (σύστημα κινητήρα, σύ-
στημα κιβωτίου ταχυτήτων) ή του συστήματος
διεύθυνσης, απευθυνθείτε στο Δίκτυο Τεχνικής Εξυ-
πηρέτησης της Fiat.
ΠΡΟΣΟΧΗ

196
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0U0172mεικ. 189
F0U0173mεικ. 190
ΠΡΟΣΒΑΣΗ ΣΤΙΣ ΑΣΦΑΛΕΙΕΣ
Οι ασφάλειες συγκεντρώνονται σε τρεις ασφαλειοθή-
κες που βρίσκονται επάνω στο ταμπλό των οργάνων,
στο χώρο του κινητήρα και μέσα στο πορτμπαγκάζ (αρι-
στερή πλευρά).
Ασφαλειοθήκη επάνω στο ταμπλό των οργάνων
εικ. 190
Για να φτάσετε στην ασφαλειοθήκη επάνω στο ταμπλό
των οργάνων, πρέπει να ξεβιδώσετε τις βίδες A-εικ. 189
και να αφαιρέσετε το κάλυμμα.

197
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0U0174mεικ. 191
Ασφαλειοθήκη χώρου κινητήρα εικ. 192
Για να φτάσετε στην ασφαλειοθήκη κοντά στην μπα-
ταρία, πρέπει να αφαιρέσετε το αντίστοιχο καπάκι προ-
στασίας εικ. 191 δρώντας στα σημεία που δείχνει το
βέλος
F0U0175mεικ. 192

198
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0U0176mεικ. 193
F0U0177mεικ. 194
Ασφαλειοθήκη χώρου πορτμπαγκάζ εικ. 194
Για να φτάσετε στην ασφαλειοθήκη που βρίσκεται στην
αριστερή πλευρά του χώρου του πορτμπαγκάζ, πρέπει
να ανοίξετε το καπάκι ελέγχου (όπως φαίνεται στο
εικ.193).
