FIAT PUNTO 2011 Kezelési és karbantartási útmutató (in Hungarian)

7
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
VISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS
ÉS KAR -
BANTARTÁS
MŰSZAKI
ADATOK
BETŰRENDES
M U TATÓ
MŰSZERFAL
ÉS KEZELŐ -
SZERVEK

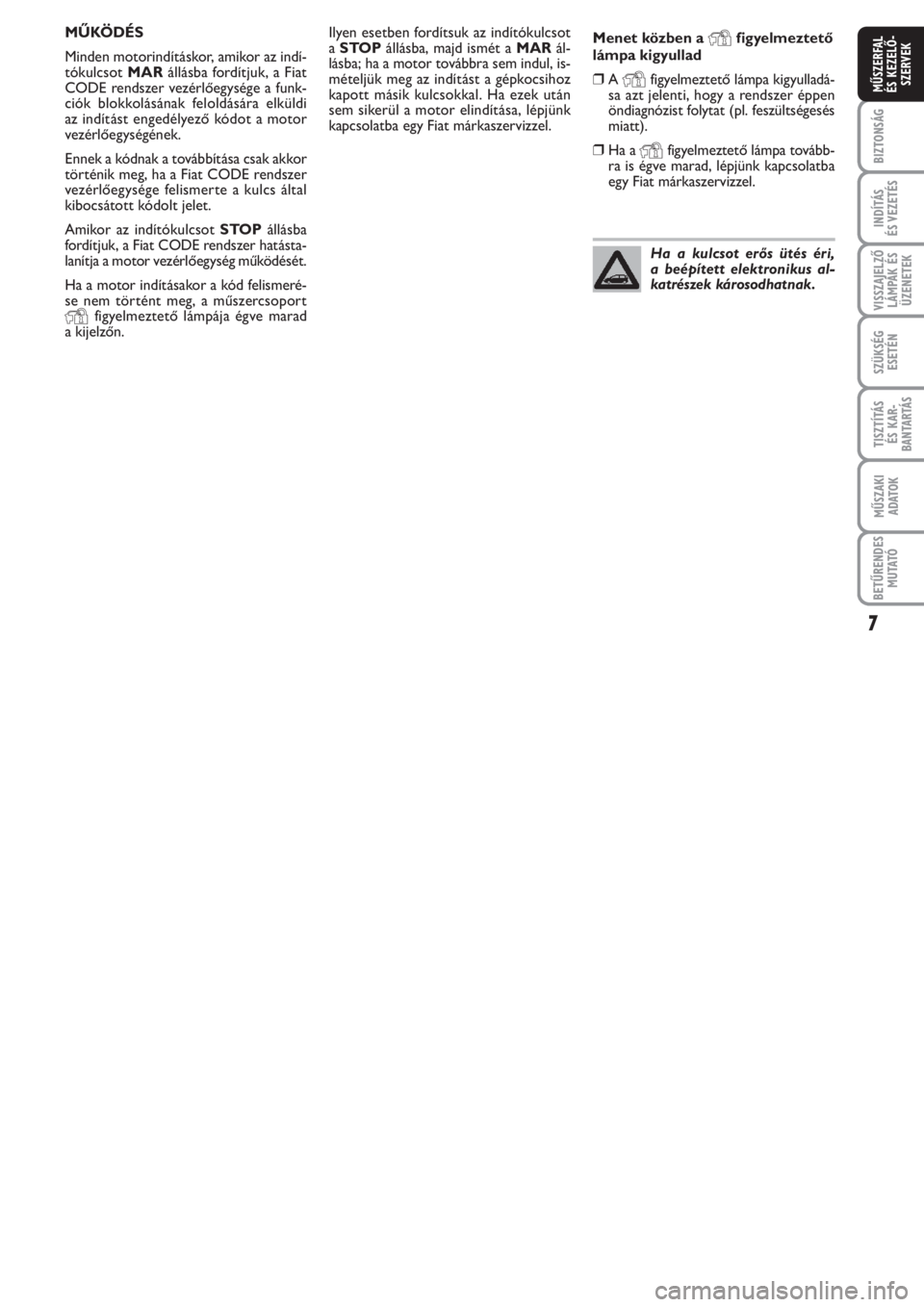

Ilyen esetben fordítsuk az indítókulcsot
aSTOPállásba, majd ismét a MARál-
lásba; ha a motor továbbra sem indul, is-
mételjük meg az indítást a gépkocsihoz
kapott másik kulcsokkal. Ha ezek után
sem sikerül a motor elindítása, lépjünk
kapcsolatba egy Fiat márkaszervizzel.Menet közben a Yfigyelmeztető
lámpa kigyullad
❒A Yfigyelmeztető lámpa kigyulladá-
sa azt jelenti, hogy a rendszer éppen
öndiagnózist folytat (pl. feszültségesés
miatt).
❒Ha a Yfigyelmeztető lámpa tovább-
ra is égve marad, lépjünk kapcsolatba
egy Fiat márkaszervizzel.
Ha a kulcsot erős ütés éri,
a beépített elektronikus al-
katrészek károsodhatnak.
MŰKÖDÉS
Minden motorindításkor, amikor az indí-
tókulcsot MARállásba fordítjuk, a Fiat
CODE rendszer vezérlőegysége a funk-
ciók blokkolásának feloldására elküldi
az indítást engedélyező kódot a motor
vezérlőegységének.
Ennek a kódnak a továbbítása csak akkor
történik meg, ha a Fiat CODE rendszer
vezérlőegysége felismerte a kulcs által
kibocsátott kódolt jelet.
Amikor az indítókulcsot STOPállásba
fordítjuk, a Fiat CODE rendszer hatásta-
lanítja a motor vezérlőegység működését.
Ha a motor indításakor a kód felismeré-
se nem történt meg, a műszercsoport
Yfigyelmeztető lámpája égve marad
a kijelzőn.

8
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
VISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS
ÉS KAR -
BANTARTÁS
MŰSZAKI
ADATOK
BETŰRENDES
M U TATÓ
MŰSZERFAL
ÉS KEZELŐ -
SZERVEK
TÁVVEZÉRLŐVEL ELLÁTOTT
KULCS 4. ábra
A kulcs Afém szára az alábbiakat mű-
ködteti:
❒a gyújtáskapcsolót;
❒az ajtózárakat;
❒tanksapka nyitását/zárását (változattól/
piactól függően, egyes változatoknál).
A Bgomb megnyomásával tudjuk a kulcs
fém tollát kinyitni/becsukni.
A
Ëgomb működteti az ajtók és a cso-
magtérajtó nyitását.
A
Ágomb működteti az ajtók és a cso-
magtérajtó zárását.
A
Rgomb működteti a csomagtérajtó
távműködtetésű nyitását.
Az ajtózárak nyitásakor az utastér világí-
tás lámpái egy beállított időtartamra
kigyulladnak.

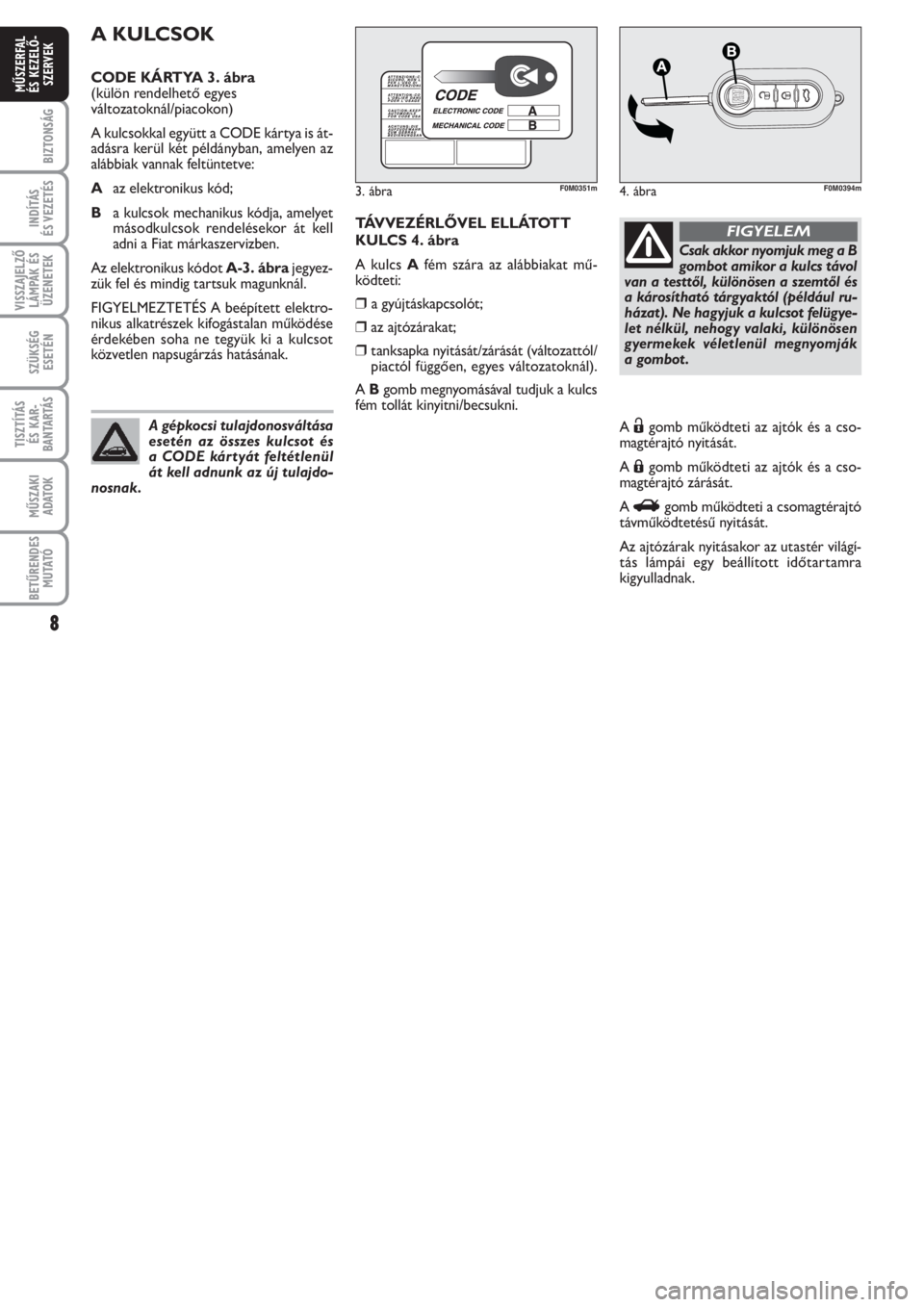

A KULCSOK
CODE KÁRTYA 3. ábra
(külön rendelhető egyes
változatoknál/piacokon)
A kulcsokkal együtt a CODE kártya is át-
adásra kerül két példányban, amelyen az
alábbiak vannak feltüntetve:
Aaz elektronikus kód;
Ba kulcsok mechanikus kódja, amelyet
másodkulcsok rendelésekor át kell
adni a Fiat márkaszervizben.
Az elektronikus kódot A-3. ábra jegyez-
zük fel és mindig tartsuk magunknál.
FIGYELMEZTETÉS A beépített elektro-
nikus alkatrészek kifogástalan működése
érdekében soha ne tegyük ki a kulcsot
közvetlen napsugárzás hatásának.
A gépkocsi tulajdonosváltása
esetén az összes kulcsot és
a CODE kártyát feltétlenül
át kell adnunk az új tulajdo-
nosnak.
3. ábraF0M0351m
Csak akkor nyomjuk meg a B
gombot amikor a kulcs távol
van a testtől, különösen a szemtől és
a károsítható tárgyaktól (például ru-
házat). Ne hagyjuk a kulcsot felügye-
let nélkül, nehogy valaki, különösen
gyermekek véletlenül megnyomják
agombot.
FIGYELEM
4. ábraF0M0394m

9
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
VISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS
ÉS KAR -
BANTARTÁS
MŰSZAKI
ADATOK
BETŰRENDES
M U TATÓ
MŰSZERFAL
ÉS KEZELŐ -
SZERVEK

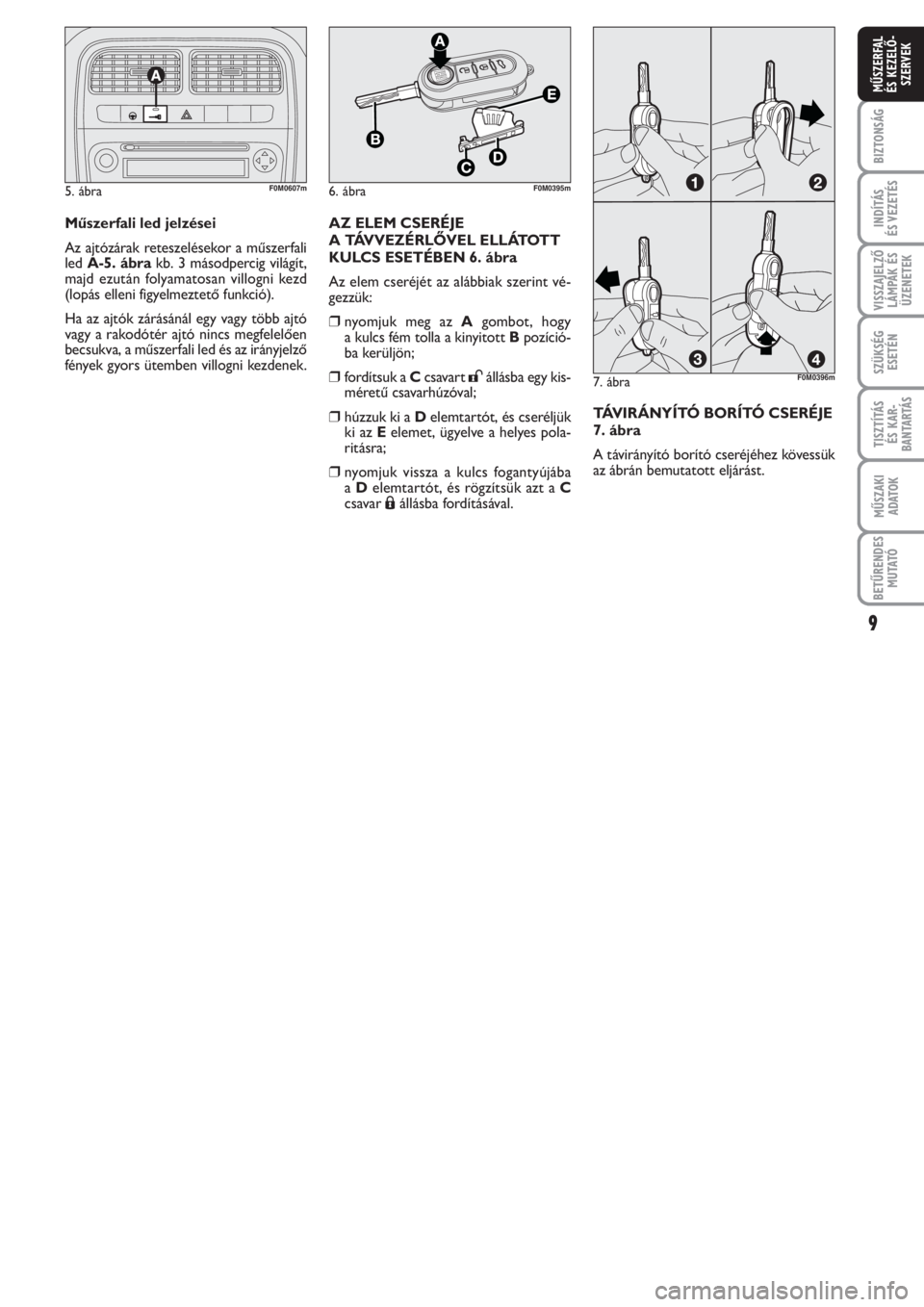

Műszerfali led jelzései
Az ajtózárak reteszelésekor a műszerfali
led A-5. ábrakb. 3 másodpercig világít,
majd ezután folyamatosan villogni kezd
(lopás elleni figyelmeztető funkció).
Ha az ajtók zárásánál egy vagy több ajtó
vagy a rakodótér ajtó nincs megfelelően
becsukva, a műszerfali led és az irányjelző
fények gyors ütemben villogni kezdenek.
5. ábraF0M0607m
7. ábra
6. ábraF0M0395m
F0M0396m
AZ ELEM CSERÉJE
A TÁVVEZÉRLŐVEL ELLÁTOTT
KULCS ESETÉBEN 6. ábra
Az elem cseréjét az alábbiak szerint vé-
gezzük:
❒nyomjuk meg az Agombot, hogy
a kulcs fém tolla a kinyitott Bpozíció-
ba kerüljön;
❒fordítsuk a Ccsavart :állásba egy kis-
méretű csavarhúzóval;
❒húzzuk ki a Delemtartót, és cseréljük
ki az Eelemet, ügyelve a helyes pola-
ritásra;
❒nyomjuk vissza a kulcs fogantyújába
aDelemtartót, és rögzítsük azt a C
csavar
Áállásba fordításával.TÁVIRÁNYÍTÓ BORÍTÓ CSERÉJE
7. ábra
A távirányító borító cseréjéhez kövessük
az ábrán bemutatott eljárást.

10
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
VISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS
ÉS KAR -
BANTARTÁS
MŰSZAKI
ADATOK
BETŰRENDES
M U TATÓ
MŰSZERFAL
ÉS KEZELŐ -
SZERVEK

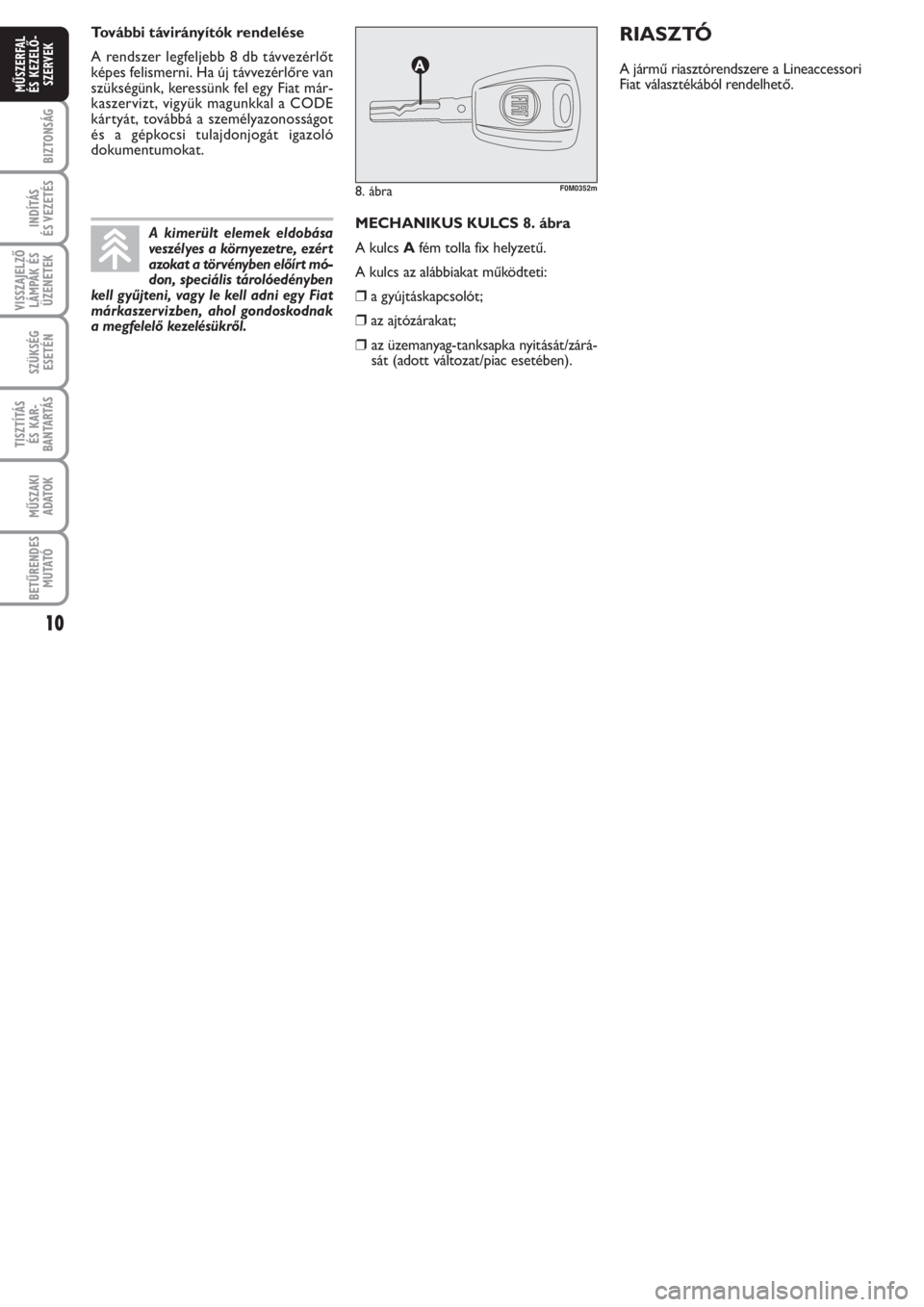

MECHANIKUS KULCS 8. ábra
A kulcs Afém tolla fix helyzetű.
A kulcs az alábbiakat működteti:
❒a gyújtáskapcsolót;
❒az ajtózárakat;
❒az üzemanyag-tanksapka nyitását/zárá -
sát (adott változat/piac esetében).
8. ábraF0M0352m
RIASZTÓ
A jármű riasztórendszere a Lineaccessori
Fiat választékából rendelhető.
A kimerült elemek eldobása
veszélyes a környezetre, ezért
azokat a törvényben előírt mó-
don, speciális tárolóedényben
kell gyűjteni, vagy le kell adni egy Fiat
márkaszervizben, ahol gondoskodnak
a megfelelő kezelésükről.
További távirányítók rendelése
A rendszer legfeljebb 8 db távvezérlőt
képes felismerni. Ha új távvezérlőre van
szükségünk, keressünk fel egy Fiat már-
kaszervizt, vigyük magunkkal a CODE
kártyát, továbbá a személyazonosságot
és a gépkocsi tulajdonjogát igazoló
dokumentumokat.

11
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
VISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS
ÉS KAR -
BANTARTÁS
MŰSZAKI
ADATOK
BETŰRENDES
M U TATÓ
MŰSZERFAL
ÉS KEZELŐ -
SZERVEK

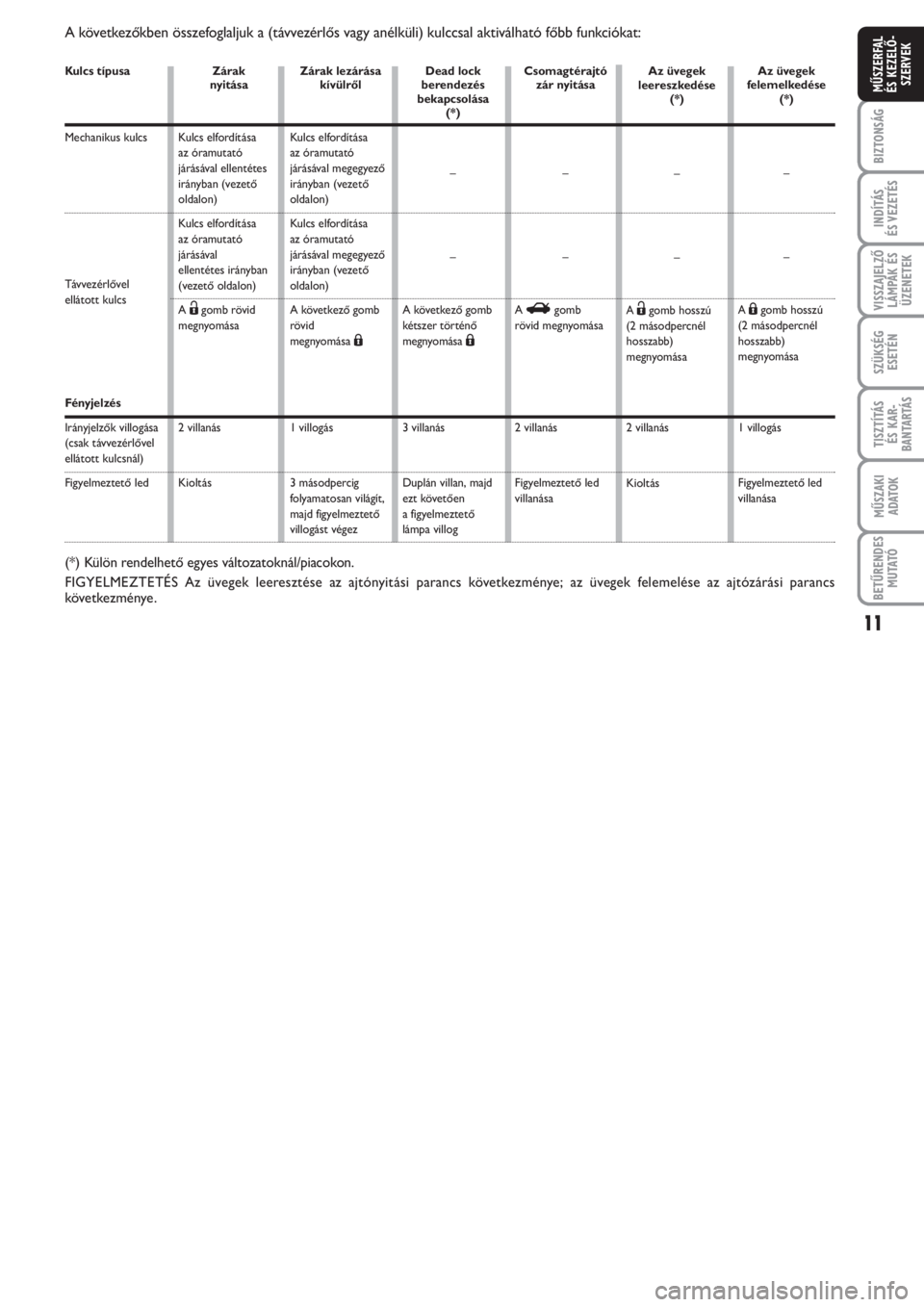

A következőkben összefoglaljuk a (távvezérlős vagy anélküli) kulccsal aktiválható főbb funkciókat:
Zárak
nyitása
Kulcs elfordítása
az óramutató
járásával ellentétes
irányban (vezető
oldalon)
Kulcs elfordítása
az óramutató
járásával
ellentétes irányban
(vezető oldalon)
A
Ëgomb rövid
megnyomása
2 villanás
KioltásZárak lezárása
kívülről
Kulcs elfordítása
az óramutató
járásával megegyező
irányban (vezető
oldalon)
Kulcs elfordítása
az óramutató
járásával megegyező
irányban (vezető
oldalon)
A következő gomb
rövid
megnyomása
Á
1 villogás
3 másodpercig
folyamatosan világít,
majd figyelmeztető
villogást végezDead lock
berendezés
bekapcsolása
(*)
–
–
A következő gomb
kétszer történő
megnyomása
Á
3 villanás
Duplán villan, majd
ezt követően
a figyelmeztető
lámpa villogCsomagtérajtó
zár nyitása
–
–
A
Rgomb
rövid megnyomása
2 villanás
Figyelmeztető led
villanása
(*) Külön rendelhető egyes változatoknál/piacokon.
FIGYELMEZTETÉS Az üvegek leeresztése az ajtónyitási parancs következménye; az üvegek felemelése az ajtózárási parancs
következménye.
Az üvegek
leereszkedése
(*)
–
–
A Ëgomb hosszú
(2 másodpercnél
hosszabb)
megnyomása
2 villanás
KioltásAz üvegek
felemelkedése
(*)
–
–
A Ágomb hosszú
(2 másodpercnél
hosszabb)
megnyomása
1 villogás
Figyelmeztető led
villanása Kulcs típusa
Mechanikus kulcs
Távvezérlővel ellátott kulcs
Fényjelzés
Irányjelzők villogása
(csak távvezérlővel
ellátott kulcsnál)
Figyelmeztető led

12
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
VISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS
ÉS KAR -
BANTARTÁS
MŰSZAKI
ADATOK
BETŰRENDES
M U TATÓ
MŰSZERFAL
ÉS KEZELŐ -
SZERVEK

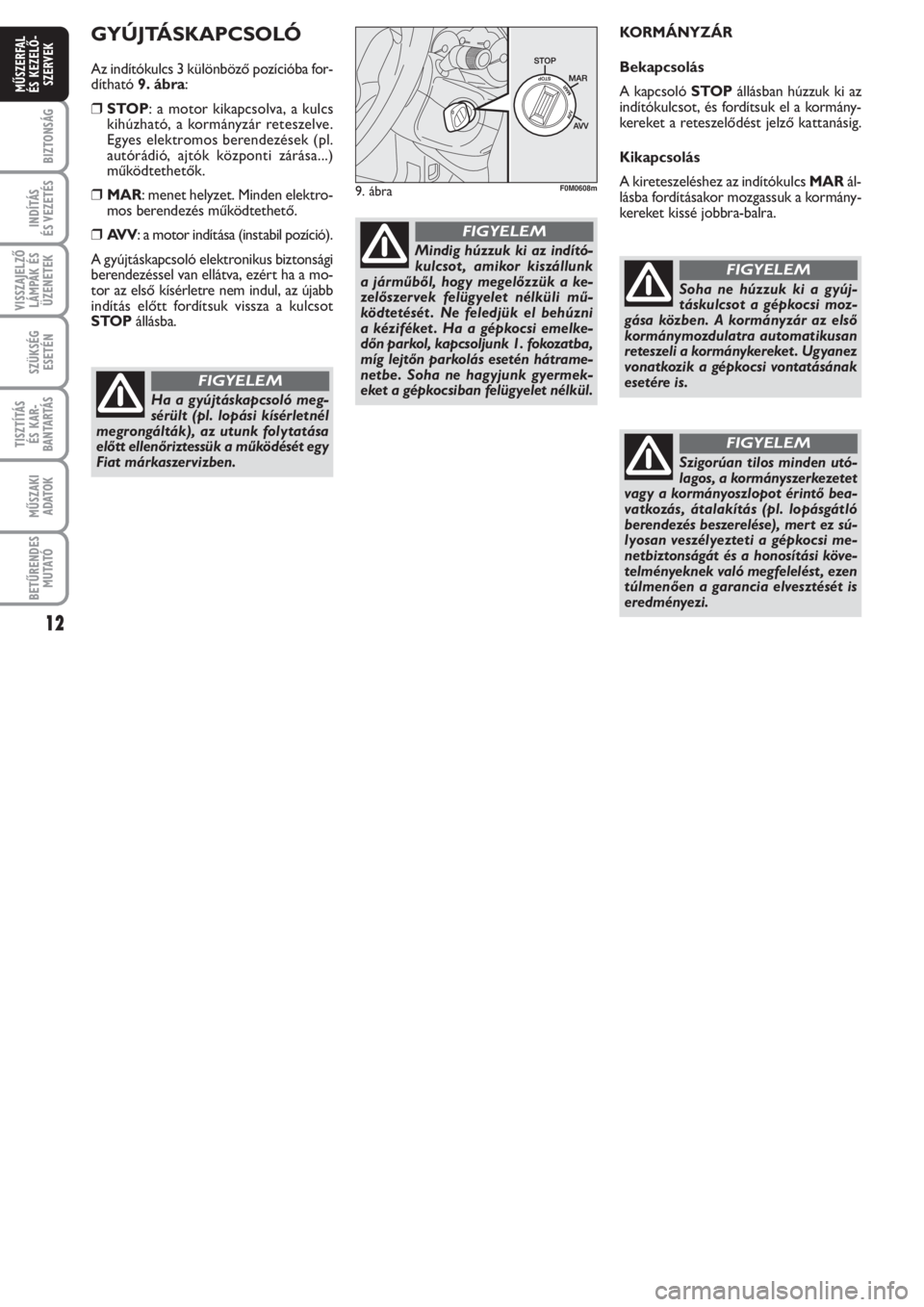

GYÚJTÁSKAPCSOLÓ
Az indítókulcs 3 különböző pozícióba for-
dítható 9. ábra:
❒STOP: a motor kikapcsolva, a kulcs
kihúzható, a kormányzár reteszelve.
Egyes elektromos berendezések (pl.
autórádió, ajtók központi zárása...)
működtethetők.
❒MAR: menet helyzet. Minden elektro-
mos berendezés működtethető.
❒AV V: a motor indítása (instabil pozíció).
A gyújtáskapcsoló elektronikus biztonsági
berendezéssel van ellátva, ezért ha a mo-
tor az első kísérletre nem indul, az újabb
indítás előtt fordítsuk vissza a kulcsot
STOPállásba.KORMÁNYZÁR
Bekapcsolás
A kapcsoló STOPállásban húzzuk ki az
indítókulcsot, és fordítsuk el a kormány-
kereket a reteszelődést jelző kattanásig.
Kikapcsolás
A kireteszeléshez az indítókulcs MARál-
lásba fordításakor mozgassuk a kormány-
kereket kissé jobbra-balra.
Ha a gyújtáskapcsoló meg-
sérült (pl. lopási kísérletnél
megrongálták), az utunk folytatása
előtt ellenőriztessük a működését egy
Fiat márkaszervizben.
FIGYELEM
Mindig húzzuk ki az indító-
kulcsot , amikor kiszállunk
a járműből, hogy megelőzzük a ke-
zelőszervek felügyelet nélküli mű-
ködtetését . Ne feledjük el behúzni
a kéziféket . Ha a gépkocsi emelke-
dőn parkol, kapcsoljunk 1. fokozatba,
míg lejtőn parkolás esetén hátrame-
netbe. Soha ne hagyjunk gyermek-
eket a gépkocsiban felügyelet nélkül.
FIGYELEM
9. ábraF0M0608m
Soha ne húzzuk ki a gyúj-
táskulcsot a gépkocsi moz-
gása közben. A kormányzár az első
kormánymozdulatra automatikusan
reteszeli a kormánykereket . Ugyanez
vonatkozik a gépkocsi vontatásának
esetére is.
FIGYELEM
Szigorúan tilos minden utó-
lagos, a kormányszerkezetet
vagy a kormányoszlopot érintő bea-
vatkozás, átalakítás (pl. lopásgátló
berendezés beszerelése), mert ez sú-
lyosan veszélyezteti a gépkocsi me-
netbiztonságát és a honosítási köve-
telményeknek való megfelelést , ezen
túlmenően a garancia elvesztését is
eredményezi.
FIGYELEM

13
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
VISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS
ÉS KAR -
BANTARTÁS
MŰSZAKI
ADATOK
BETŰRENDES
M U TATÓ
MŰSZERFAL
ÉS KEZELŐ -
SZERVEK

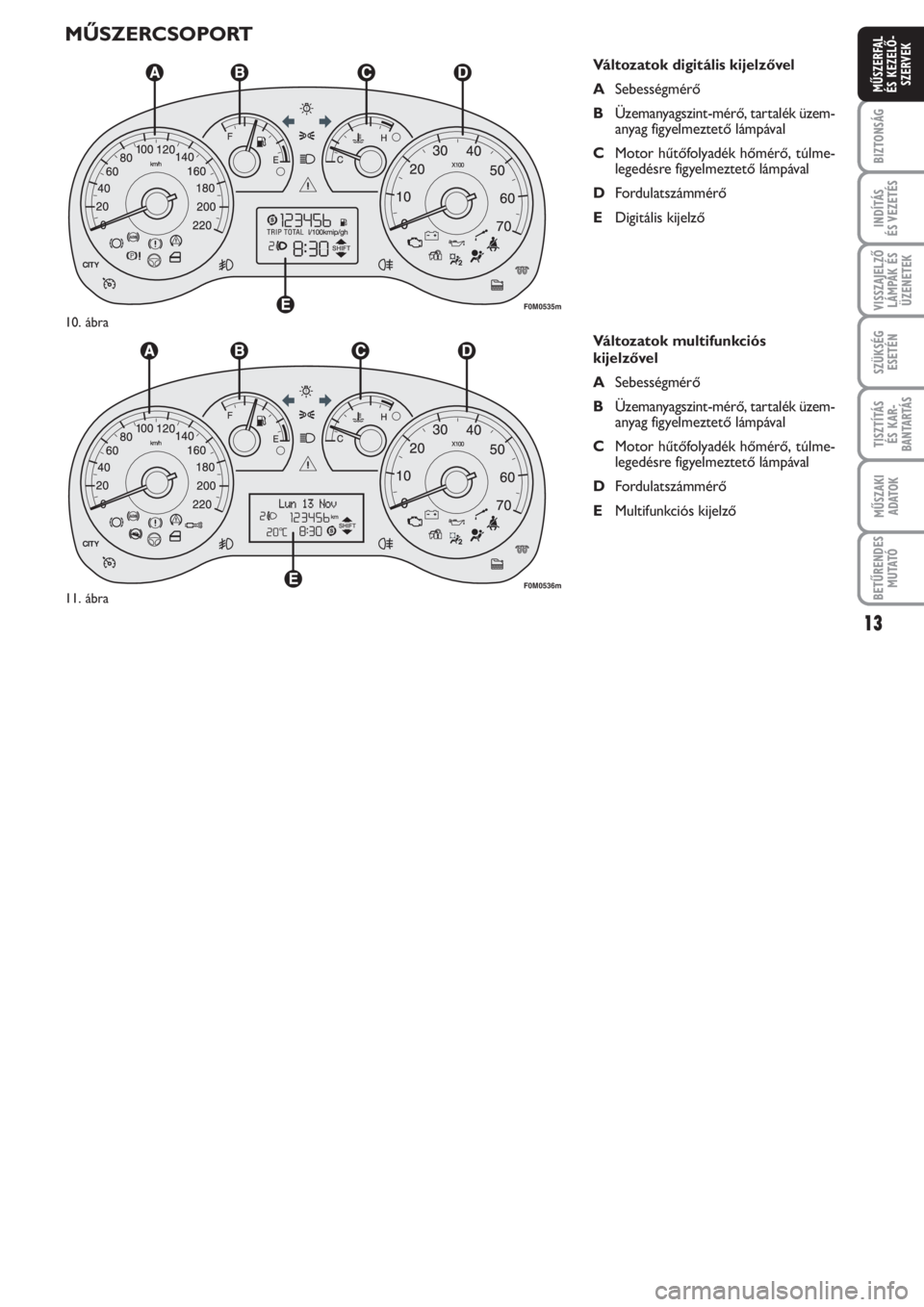

MŰSZERCSOPORT
Változatok digitális kijelzővel
ASebességmérő
BÜzemanyagszint-mérő, tartalék üzem-
anyag figyelmeztető lámpával
CMotor hűtőfolyadék hőmérő, túlme-
legedésre figyelmeztető lámpával
DFordulatszámmérő
EDigitális kijelző
Változatok multifunkciós
kijelzővel
ASebességmérő
BÜzemanyagszint-mérő, tartalék üzem-
anyag figyelmeztető lámpával
CMotor hűtőfolyadék hőmérő, túlme-
legedésre figyelmeztető lámpával
DFordulatszámmérő
EMultifunkciós kijelző
F0M0535m
10. ábra
F0M0536m11. ábra

14
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
VISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS
ÉS KAR -
BANTARTÁS
MŰSZAKI
ADATOK
BETŰRENDES
M U TATÓ
MŰSZERFAL
ÉS KEZELŐ -
SZERVEK

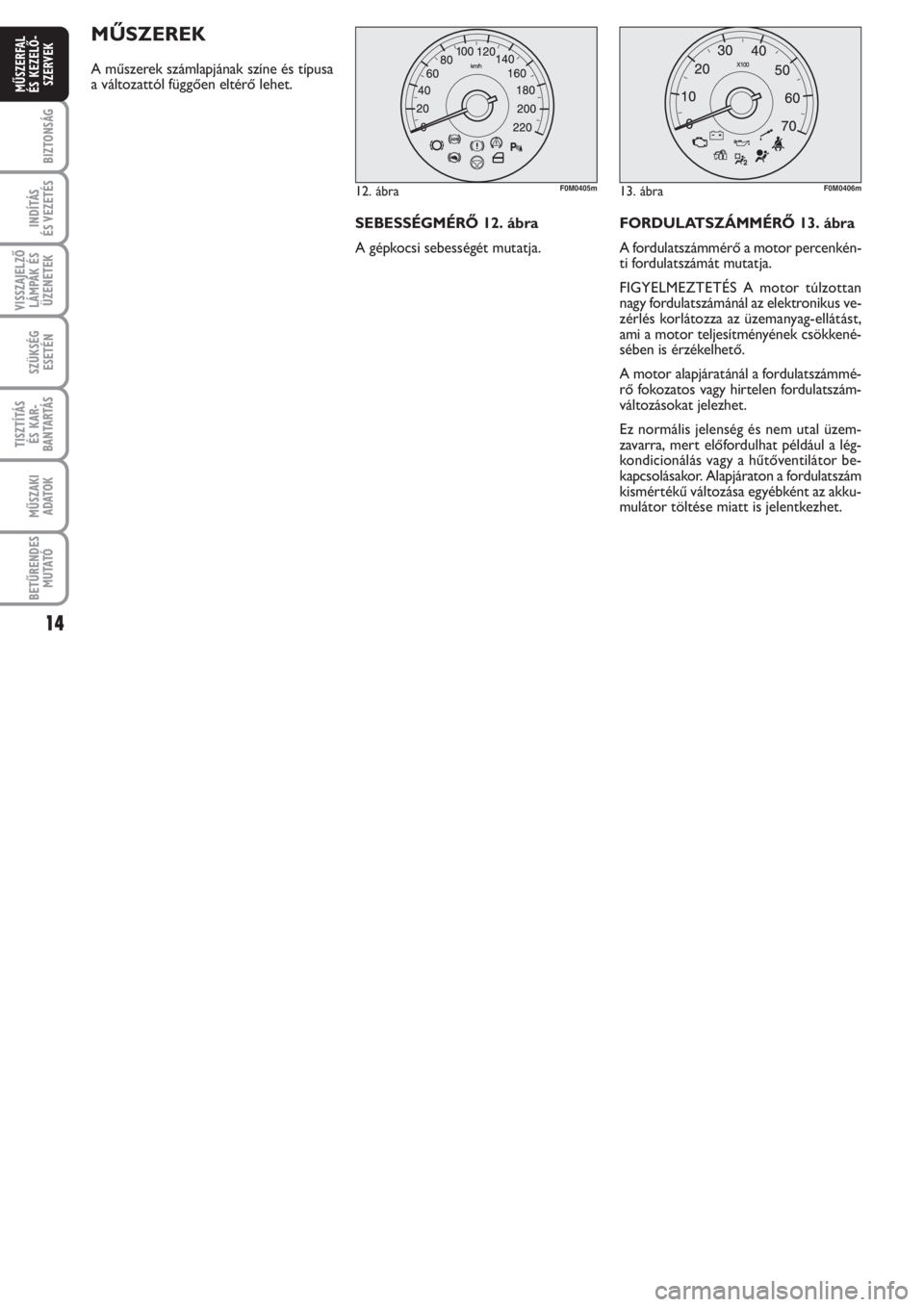

MŰSZEREK
A műszerek számlapjának színe és típusa
a változattól függően eltérő lehet.
SEBESSÉGMÉRŐ 12. ábra
A gépkocsi sebességét mutatja.FORDULATSZÁMMÉRŐ 13. ábra
A fordulatszámmérő a motor percenkén-
ti fordulatszámát mutatja.
FIGYELMEZTETÉS A motor túlzottan
nagy fordulatszámánál az elektronikus ve-
zérlés korlátozza az üzemanyag-ellátást,
ami a motor teljesítményének csökkené-
sében is érzékelhető.
A motor alapjáratánál a fordulatszámmé-
rő fokozatos vagy hirtelen fordulatszám-
változásokat jelezhet.
Ez normális jelenség és nem utal üzem-
zavarra, mert előfordulhat például a lég-
kondicionálás vagy a hűtőventilátor be-
kapcsolásakor. Alapjáraton a fordulatszám
kismértékű változása egyébként az akku-
mulátor töltése miatt is jelentkezhet.
12. ábraF0M0405m13. ábraF0M0406m

15
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
VISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS
ÉS KAR -
BANTARTÁS
MŰSZAKI
ADATOK
BETŰRENDES
M U TATÓ
MŰSZERFAL
ÉS KEZELŐ -
SZERVEK

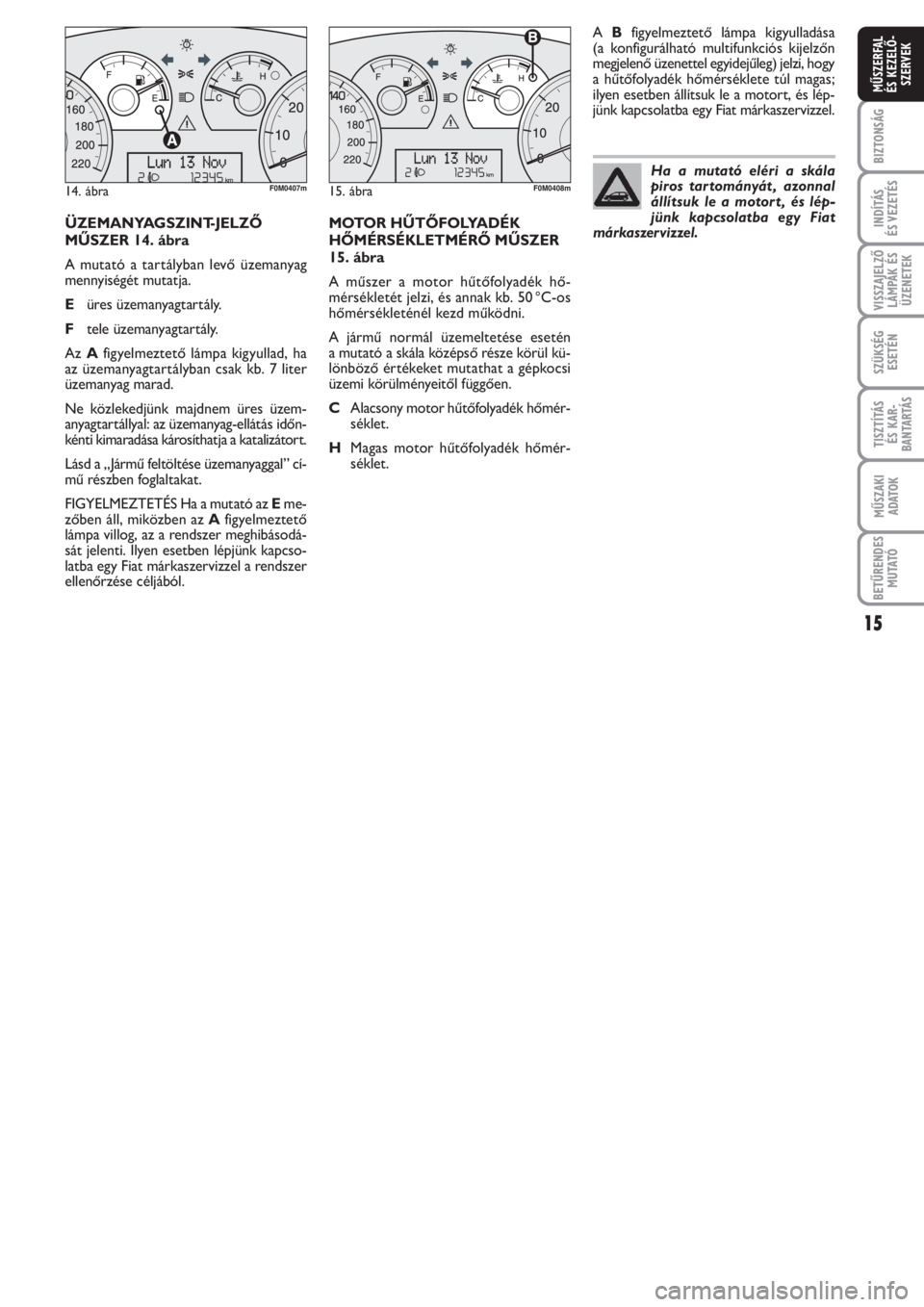

ÜZEMANYAGSZINT-JELZŐ
MŰSZER 14. ábra
A mutató a tartályban levő üzemanyag
mennyiségét mutatja.
Eüres üzemanyagtartály.
Ftele üzemanyagtartály.
Az Afigyelmeztető lámpa kigyullad, ha
az üzemanyagtartályban csak kb. 7 liter
üzemanyag marad.
Ne közlekedjünk majdnem üres üzem-
anyagtartállyal: az üzemanyag-ellátás időn-
kénti kimaradása károsíthatja a katalizátort.
Lásd a „Jármű feltöltése üzemanyaggal” cí-
mű részben foglaltakat.
FIGYELMEZTETÉS Ha a mutató az Eme-
zőben áll, miközben az Afigyelmeztető
lámpa villog, az a rendszer meghibásodá-
sát jelenti. Ilyen esetben lépjünk kapcso-
latba egy Fiat márkaszervizzel a rendszer
ellenőrzése céljából.MOTOR HŰTŐFOLYADÉK
HŐMÉRSÉKLETMÉRŐ MŰSZER
15. ábra
A műszer a motor hűtőfolyadék hő-
mérsékletét jelzi, és annak kb. 50 °C-os
hőmérsékleténél kezd működni.
A jármű normál üzemeltetése esetén
a mutató a skála középső része körül kü-
lönböző értékeket mutathat a gépkocsi
üzemi körülményeitől függően.
CAlacsony motor hűtőfolyadék hőmér-
séklet.
HMagas motor hűtőfolyadék hőmér-
séklet.A Bfigyelmeztető lámpa kigyulladása
(a konfigurálható multifunkciós kijelzőn
megjelenő üzenettel egyidejűleg) jelzi, hogy
a hűtőfolyadék hőmérséklete túl magas;
ilyen esetben állítsuk le a motort, és lép-
jünk kapcsolatba egy Fiat márkaszervizzel.
Ha a mutató eléri a skála
piros tartományát , azonnal
állítsuk le a motort , és lép-
jünk kapcsolatba egy Fiat
márkaszervizzel.
14. ábraF0M0407m15. ábraF0M0408m

16
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
VISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS
ÉS KAR -
BANTARTÁS
MŰSZAKI
ADATOK
BETŰRENDES
M U TATÓ
MŰSZERFAL
ÉS KEZELŐ -
SZERVEK

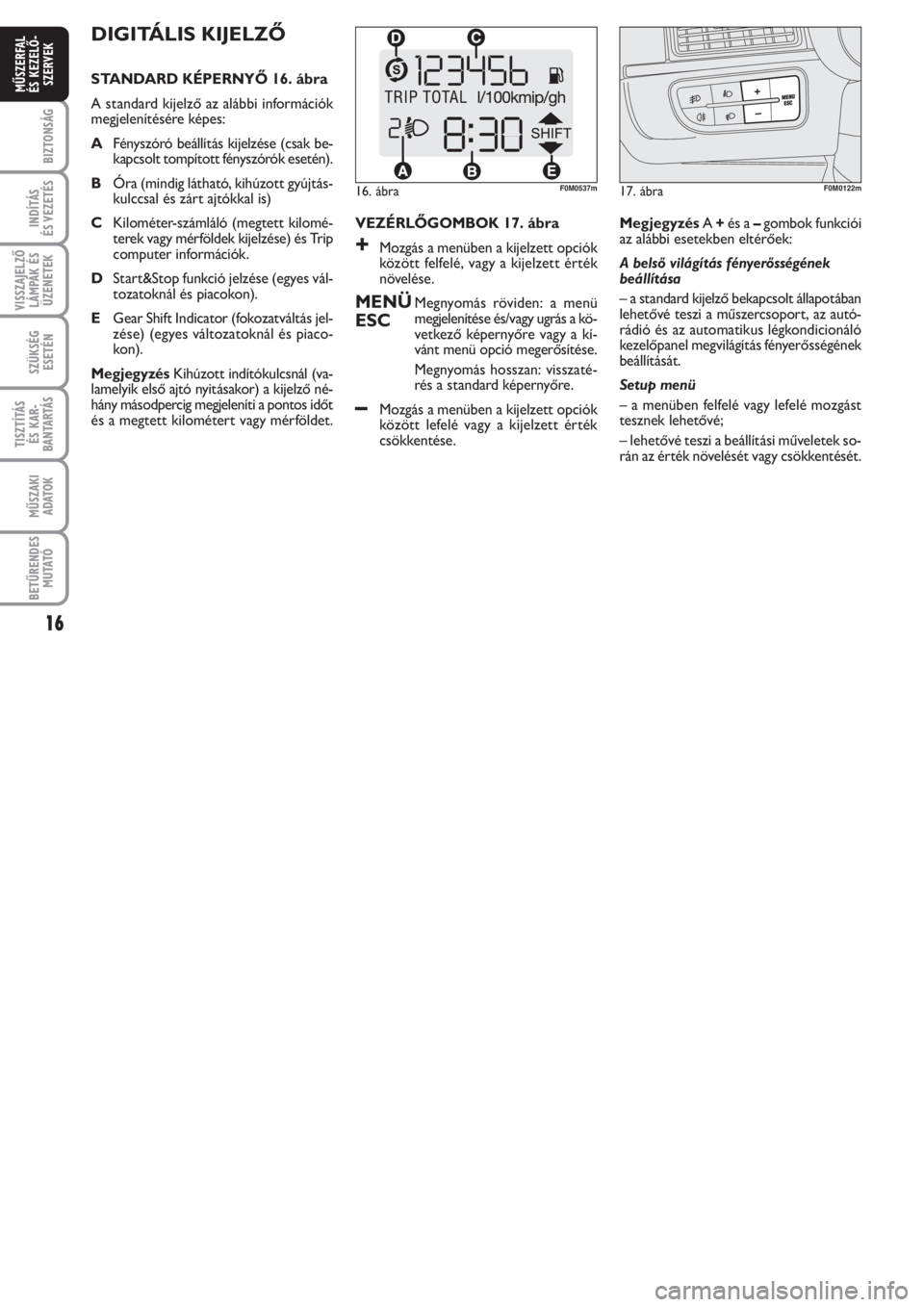

DIGITÁLIS KIJELZŐ
STANDARD KÉPERNYŐ 16. ábra
A standard kijelző az alábbi információk
megjelenítésére képes:
AFényszóró beállítás kijelzése (csak be-
kapcsolt tompított fényszórók esetén).
BÓra (mindig látható, kihúzott gyújtás-
kulccsal és zárt ajtókkal is)
CKilométer-számláló (megtett kilomé-
terek vagy mérföldek kijelzése) és Trip
computer információk.
DStart&Stop funkció jelzése (egyes vál-
tozatoknál és piacokon).
EGear Shift Indicator (fokozatváltás jel-
zése) (egyes változatoknál és piaco-
kon).
MegjegyzésKihúzott indítókulcsnál (va-
lamelyik első ajtó nyitásakor) a kijelző né-
hány másodpercig megjeleníti a pontos időt
és a megtett kilométert vagy mérföldet.VEZÉRLŐGOMBOK 17. ábra
+Mozgás a menüben a kijelzett opciók
között felfelé, vagy a kijelzett érték
növelése.
MENÜMegnyomás röviden: a menü
ESCmegjelenítése és/vagy ugrás a kö-
vetkező képernyőre vagy a kí-
vánt menü opció megerősítése.
Megnyomás hosszan: visszaté-
rés a standard képernyőre.
–Mozgás a menüben a kijelzett opciók
között lefelé vagy a kijelzett érték
csökkentése.MegjegyzésA +és a –gombok funkciói
az alábbi esetekben eltérőek:
A belső világítás fényerősségének
beállítása
– a standard kijelző bekapcsolt állapotában
lehetővé teszi a műszercsoport, az autó-
rádió és az automatikus légkondicionáló
kezelőpanel megvilágítás fényerősségének
beállítását.
Setup menü
– a menüben felfelé vagy lefelé mozgást
tesznek lehetővé;
– lehetővé teszi a beállítási műveletek so-
rán az érték növelését vagy csökkentését.
16. ábraF0M0537m17. ábraF0M0122m
