FIAT PUNTO 2012 Drift- och underhållshandbok (in Swedish)

47
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL
OCH REGLAGE

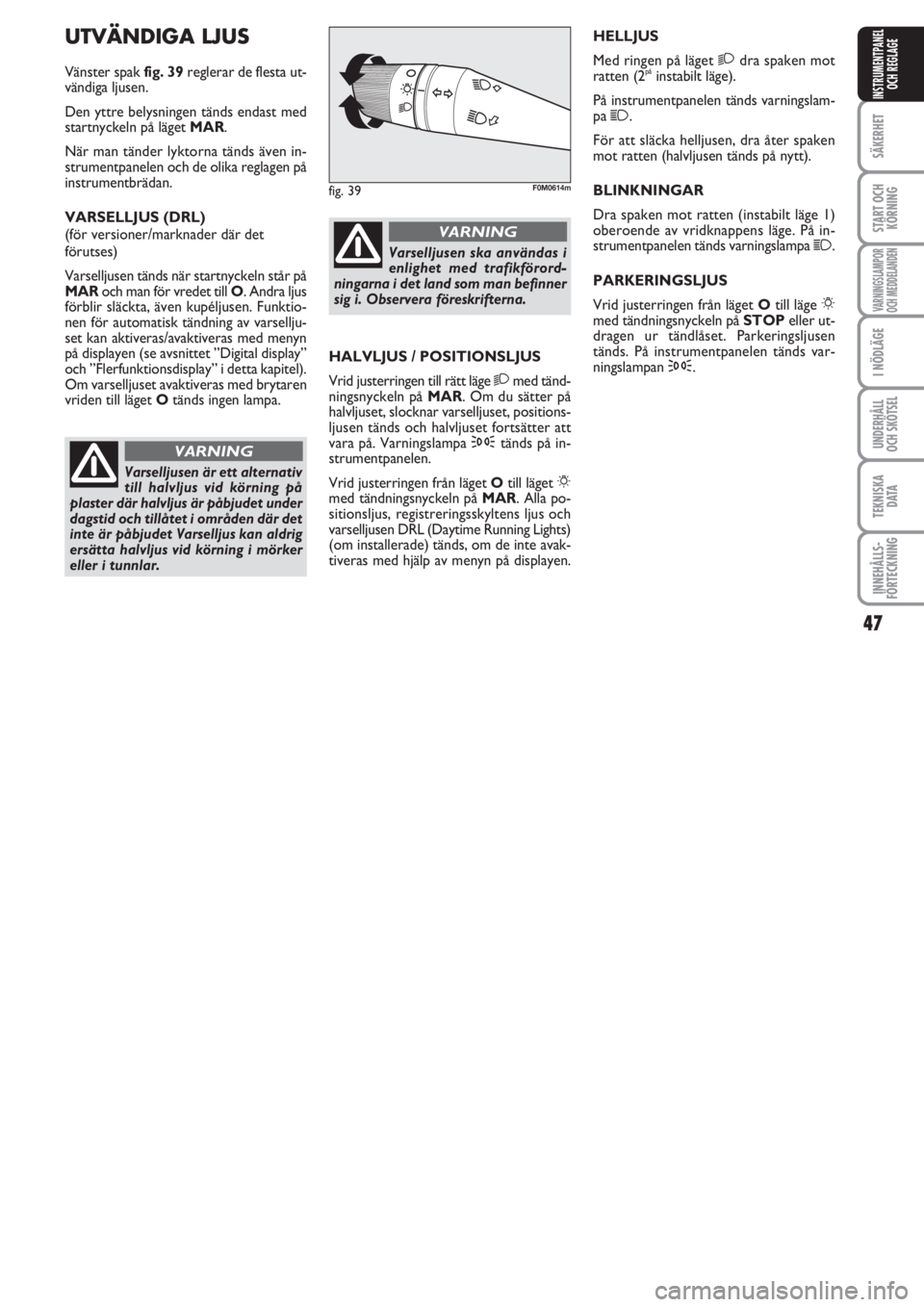

UTVÄNDIGA LJUS
Vänster spak fig. 39reglerar de flesta ut-
vändiga ljusen.
Den yttre belysningen tänds endast med
startnyckeln på läget MAR.
När man tänder lyktorna tänds även in-
strumentpanelen och de olika reglagen på
instrumentbrädan.
VARSELLJUS (DRL)
(för versioner/marknader där det
förutses)
Varselljusen tänds när startnyckeln står på
MARoch man för vredet till O. Andra ljus
förblir släckta, även kupéljusen. Funktio-
nen för automatisk tändning av varsellju-
set kan aktiveras/avaktiveras med menyn
på displayen (se avsnittet ”Digital display”
och ”Flerfunktionsdisplay” i detta kapitel).
Om varselljuset avaktiveras med brytaren
vriden till läget Otänds ingen lampa.HELLJUS
Med ringen på läget 2dra spaken mot
ratten (2påinstabilt läge).
På instrumentpanelen tänds varningslam-
pa
1.
För att släcka helljusen, dra åter spaken
mot ratten (halvljusen tänds på nytt).
BLINKNINGAR
Dra spaken mot ratten (instabilt läge 1)
oberoende av vridknappens läge. På in-
strumentpanelen tänds varningslampa
1.
PARKERINGSLJUS
Vrid justerringen från läget Otill läge 6
med tändningsnyckeln på STOPeller ut-
dragen ur tändlåset. Parkeringsljusen
tänds. På instrumentpanelen tänds var-
ningslampan 3.
fig. 39F0M0614m
HALVLJUS / POSITIONSLJUS
Vrid justerringen till rätt läge 2med tänd-
ningsnyckeln på MAR. Om du sätter på
halvljuset, slocknar varselljuset, positions-
ljusen tänds och halvljuset fortsätter att
vara på. Varningslampa 3tänds på in-
strumentpanelen.
Vrid justerringen från läget Otill läget 6
med tändningsnyckeln på MAR. Alla po-
sitionsljus, registreringsskyltens ljus och
varselljusen DRL (Daytime Running Lights)
(om installerade) tänds, om de inte avak-
tiveras med hjälp av menyn på displayen.
Varselljusen är ett alternativ
till halvljus vid körning på
plaster där halvljus är påbjudet under
dagstid och tillåtet i områden där det
inte är påbjudet Varselljus kan aldrig
ersätta halvljus vid körning i mörker
eller i tunnlar.
VARNING
Varselljusen ska användas i
enlighet med trafikförord-
ningarna i det land som man befinner
sig i. Observera föreskrifterna.
VARNING

48
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL
OCH REGLAGE

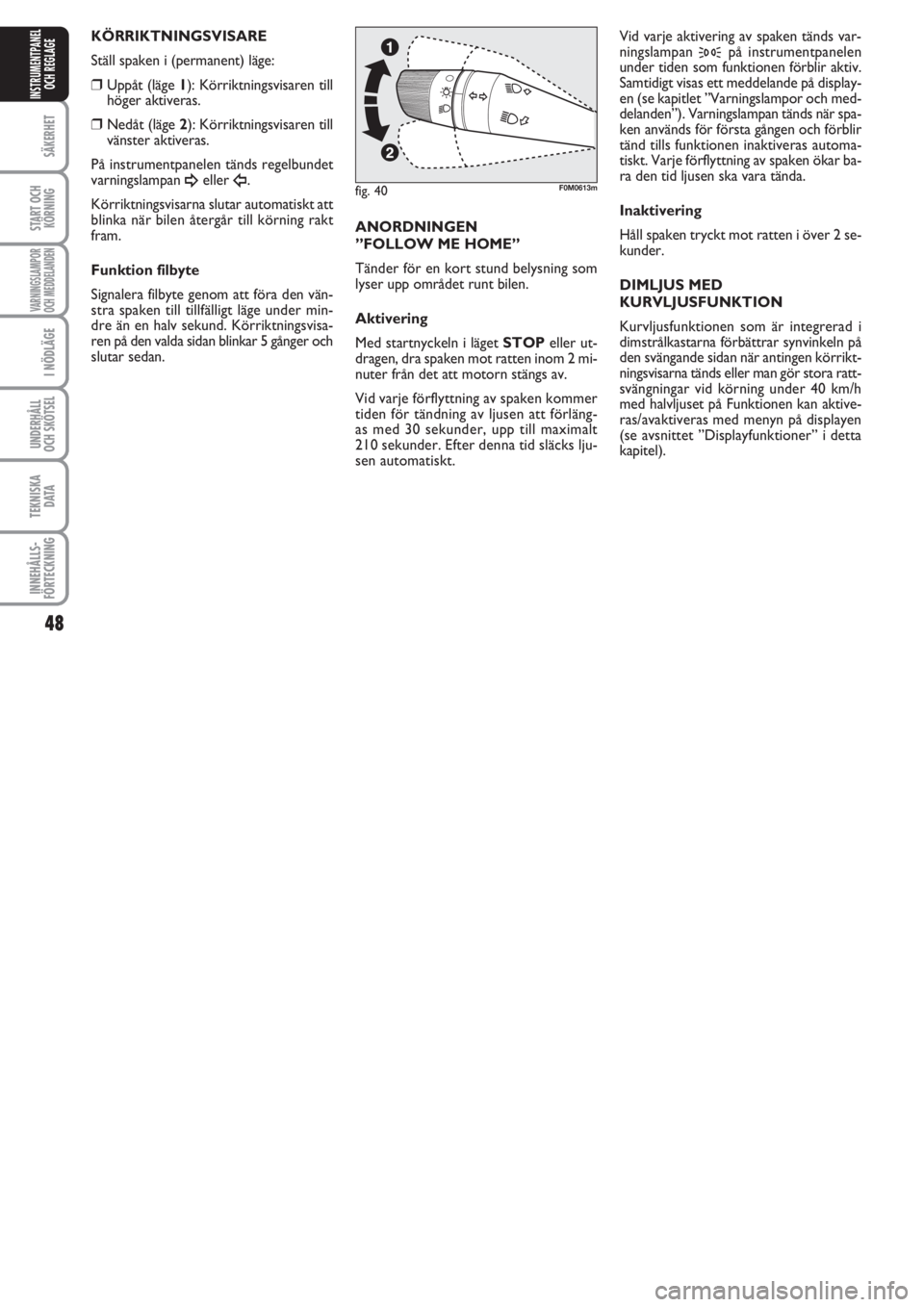

KÖRRIKTNINGSVISARE
Ställ spaken i (permanent) läge:
❒Uppåt (läge 1): Körriktningsvisaren till
höger aktiveras.
❒Nedåt (läge 2): Körriktningsvisaren till
vänster aktiveras.
På instrumentpanelen tänds regelbundet
varningslampan
¥eller Î.
Körriktningsvisarna slutar automatiskt att
blinka när bilen återgår till körning rakt
fram.
Funktion filbyte
Signalera filbyte genom att föra den vän-
stra spaken till tillfälligt läge under min-
dre än en halv sekund. Körriktningsvisa-
ren på den valda sidan blinkar 5 gånger och
slutar sedan.ANORDNINGEN
”FOLLOW ME HOME”
Tänder för en kort stund belysning som
lyser upp området runt bilen.
Aktivering
Med startnyckeln i läget STOPeller ut-
dragen, dra spaken mot ratten inom 2 mi-
nuter från det att motorn stängs av.
Vid varje förflyttning av spaken kommer
tiden för tändning av ljusen att förläng-
as med 30 sekunder, upp till maximalt
210 sekunder. Efter denna tid släcks lju-
sen automatiskt. Vid varje aktivering av spaken tänds var-
ningslampan
3på instrumentpanelen
under tiden som funktionen förblir aktiv.
Samtidigt visas ett meddelande på display-
en (se kapitlet ”Varningslampor och med-
delanden”). Varningslampan tänds när spa-
ken används för första gången och förblir
tänd tills funktionen inaktiveras automa-
tiskt. Varje förflyttning av spaken ökar ba-
ra den tid ljusen ska vara tända.
Inaktivering
Håll spaken tryckt mot ratten i över 2 se-
kunder.
DIMLJUS MED
KURVLJUSFUNKTION
Kurvljusfunktionen som är integrerad i
dimstrålkastarna förbättrar synvinkeln på
den svängande sidan när antingen körrikt-
ningsvisarna tänds eller man gör stora ratt-
svängningar vid körning under 40 km/h
med halvljuset på Funktionen kan aktive-
ras/avaktiveras med menyn på displayen
(se avsnittet ”Displayfunktioner” i detta
kapitel).
fig. 40F0M0613m

49
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL
OCH REGLAGE

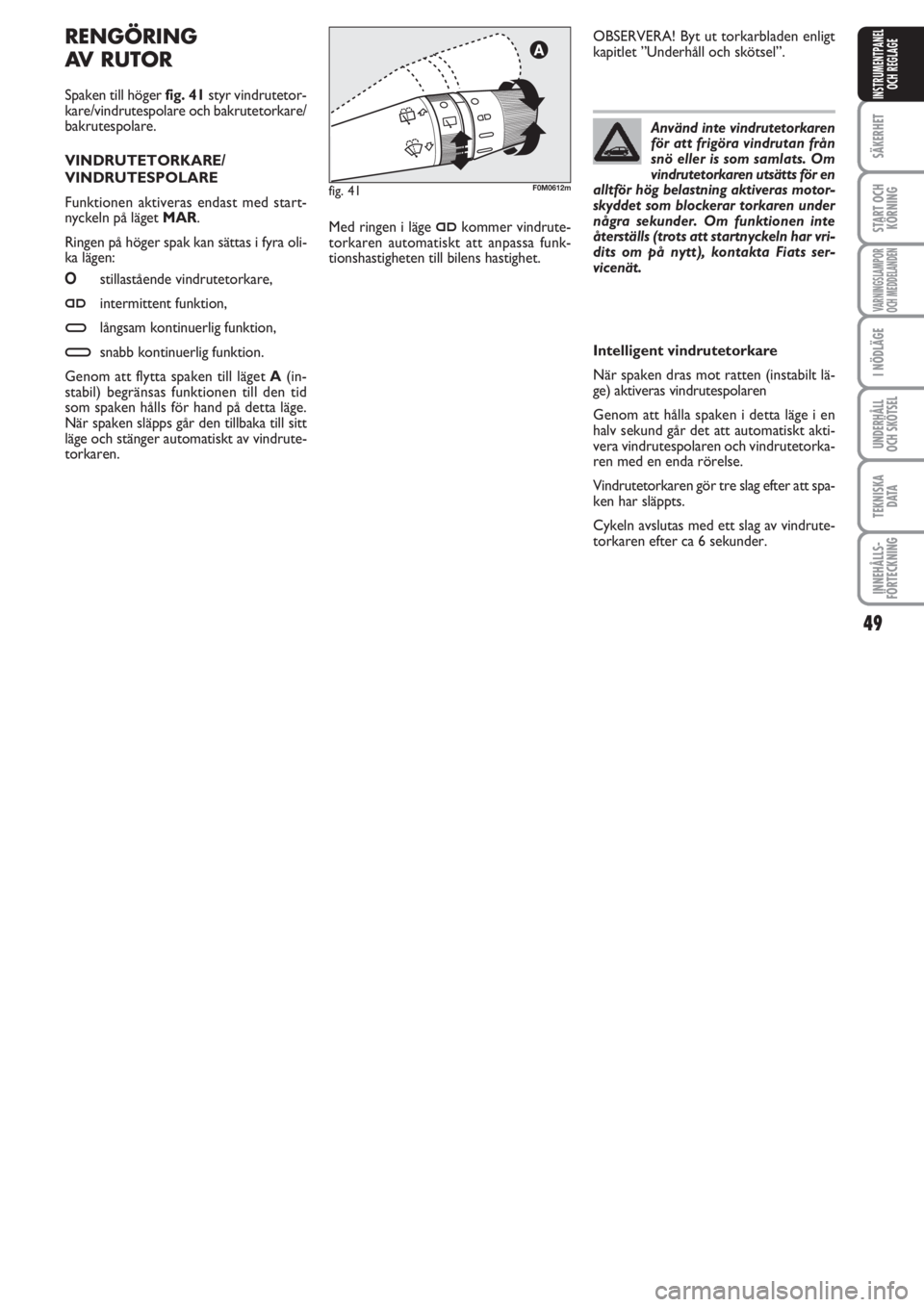

RENGÖRING
AV RUTOR
Spaken till höger fig. 41styr vindrutetor-
kare/vindrutespolare och bakrutetorkare/
bakrutespolare.
VINDRUTETORKARE/
VINDRUTESPOLARE
Funktionen aktiveras endast med start-
nyckeln på läget MAR.
Ringen på höger spak kan sättas i fyra oli-
ka lägen:
Ostillastående vindrutetorkare,
≤intermittent funktion,
≥långsam kontinuerlig funktion,
¥snabb kontinuerlig funktion.
Genom att flytta spaken till läget A(in-
stabil) begränsas funktionen till den tid
som spaken hålls för hand på detta läge.
När spaken släpps går den tillbaka till sitt
läge och stänger automatiskt av vindrute-
torkaren.Använd inte vindrutetorkaren
för att frigöra vindrutan från
snö eller is som samlats. Om
vindrutetorkaren utsätts för en
alltför hög belastning aktiveras motor-
skyddet som blockerar torkaren under
några sekunder. Om funktionen inte
återställs (trots att startnyckeln har vri-
dits om på nytt), kontakta Fiats ser-
vicenät.
Med ringen i läge
≤kommer vindrute-
torkaren automatiskt att anpassa funk-
tionshastigheten till bilens hastighet.OBSERVERA! Byt ut torkarbladen enligt
kapitlet ”Underhåll och skötsel”.
fig. 41F0M0612m
Intelligent vindrutetorkare
När spaken dras mot ratten (instabilt lä-
ge) aktiveras vindrutespolaren
Genom att hålla spaken i detta läge i en
halv sekund går det att automatiskt akti-
vera vindrutespolaren och vindrutetorka-
ren med en enda rörelse.
Vindrutetorkaren gör tre slag efter att spa-
ken har släppts.
Cykeln avslutas med ett slag av vindrute-
torkaren efter ca 6 sekunder.

50
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL
OCH REGLAGE

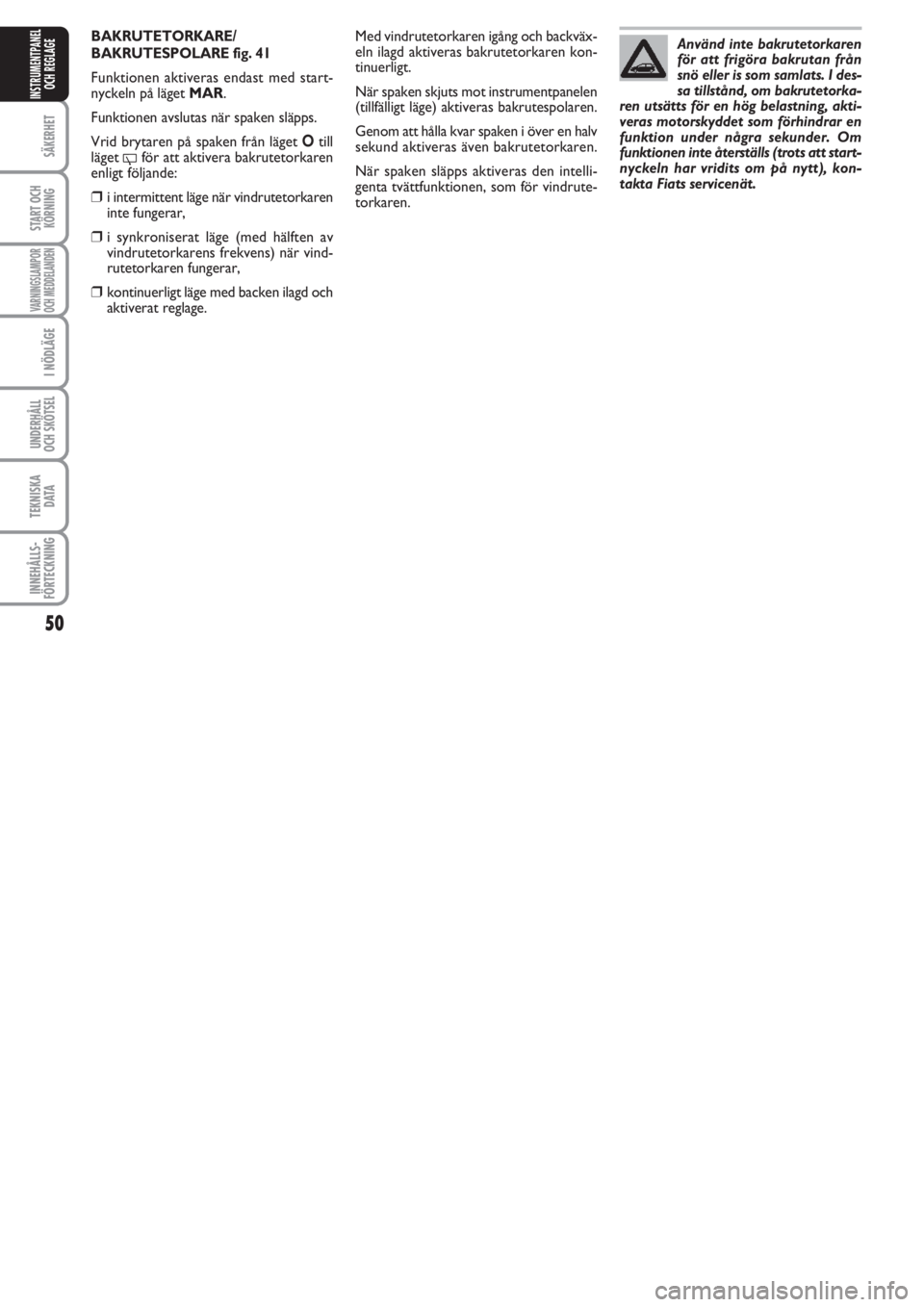

BAKRUTETORKARE/
BAKRUTESPOLARE fig. 41
Funktionen aktiveras endast med start-
nyckeln på läget MAR.
Funktionen avslutas när spaken släpps.
Vrid brytaren på spaken från läget Otill
läget
'för att aktivera bakrutetorkaren
enligt följande:
❒i intermittent läge när vindrutetorkaren
inte fungerar,
❒i synkroniserat läge (med hälften av
vindrutetorkarens frekvens) när vind-
rutetorkaren fungerar,
❒kontinuerligt läge med backen ilagd och
aktiverat reglage.Använd inte bakrutetorkaren
för att frigöra bakrutan från
snö eller is som samlats. I des-
sa tillstånd, om bakrutetorka-
ren utsätts för en hög belastning, akti-
veras motorskyddet som förhindrar en
funktion under några sekunder. Om
funktionen inte återställs (trots att start-
nyckeln har vridits om på nytt), kon-
takta Fiats servicenät.
Med vindrutetorkaren igång och backväx-
eln ilagd aktiveras bakrutetorkaren kon-
tinuerligt.
När spaken skjuts mot instrumentpanelen
(tillfälligt läge) aktiveras bakrutespolaren.
Genom att hålla kvar spaken i över en halv
sekund aktiveras även bakrutetorkaren.
När spaken släpps aktiveras den intelli-
genta tvättfunktionen, som för vindrute-
torkaren.

51
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL
OCH REGLAGE

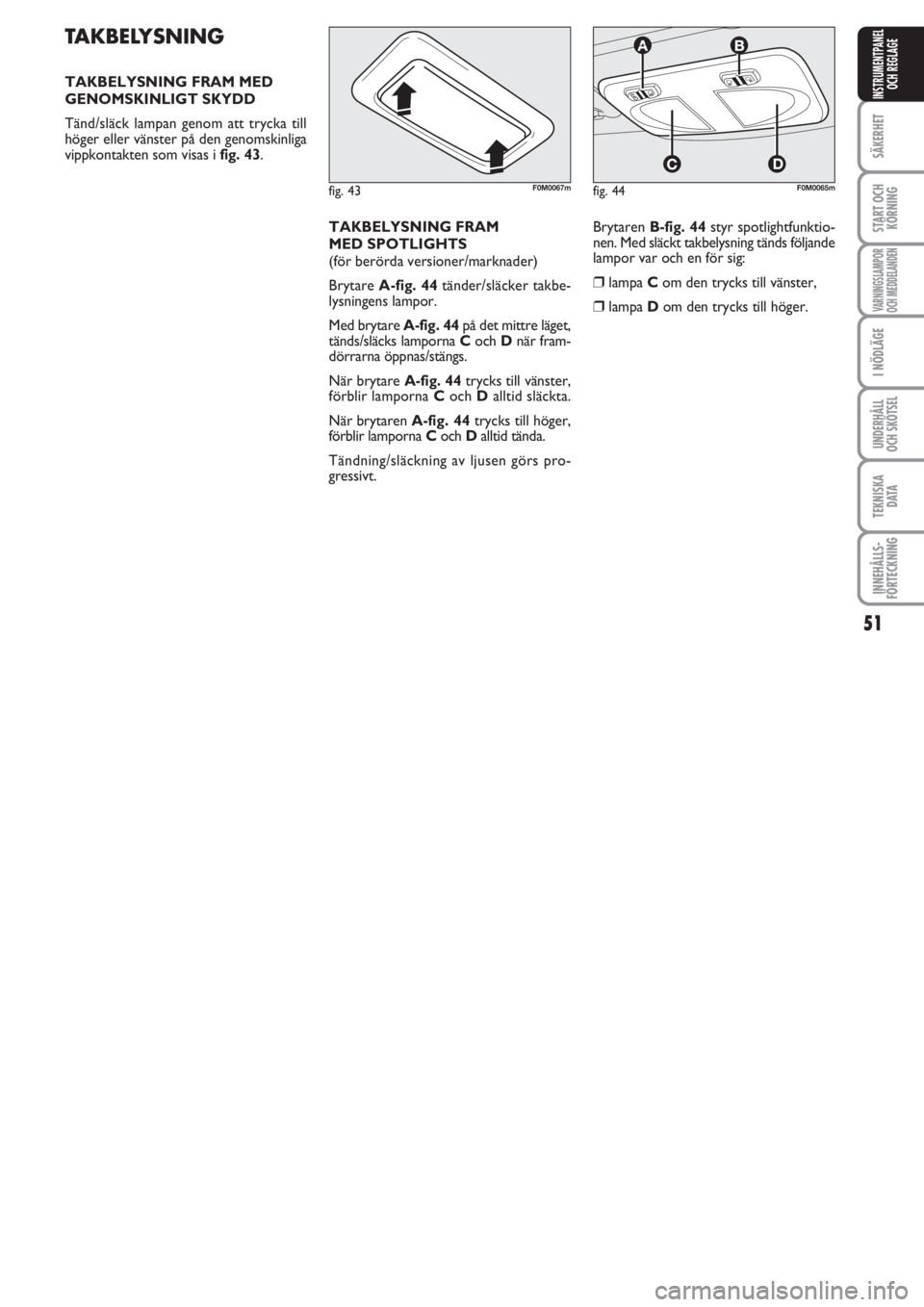

TAKBELYSNING
TAKBELYSNING FRAM MED
GENOMSKINLIGT SKYDD
Tänd/släck lampan genom att trycka till
höger eller vänster på den genomskinliga
vippkontakten som visas i fig. 43.
Brytaren B-fig. 44styr spotlightfunktio-
nen. Med släckt takbelysning tänds följande
lampor var och en för sig:
❒lampa Com den trycks till vänster,
❒lampa Dom den trycks till höger.
fig. 44F0M0065mfig. 43F0M0067m
TAKBELYSNING FRAM
MED SPOTLIGHTS
(för berörda versioner/marknader)
Brytare A-fig. 44tänder/släcker takbe-
lysningens lampor.
Med brytare A-fig. 44på det mittre läget,
tänds/släcks lamporna Coch Dnär fram-
dörrarna öppnas/stängs.
När brytare A-fig. 44trycks till vänster,
förblir lamporna Coch Dalltid släckta.
När brytaren A-fig. 44trycks till höger,
förblir lamporna Coch Dalltid tända.
Tändning/släckning av ljusen görs pro-
gressivt.

52
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL
OCH REGLAGE

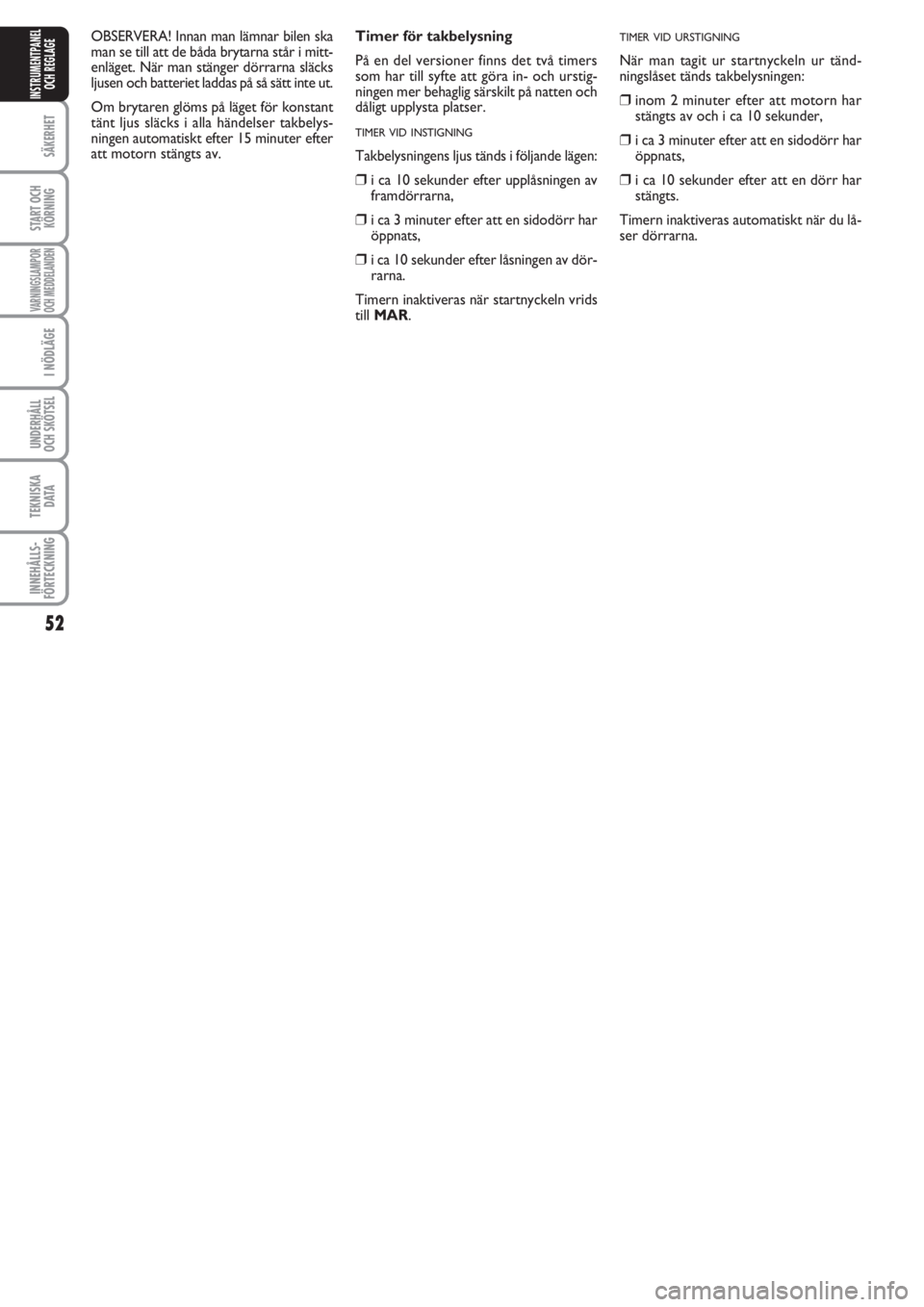

Timer för takbelysning
På en del versioner finns det två timers
som har till syfte att göra in- och urstig-
ningen mer behaglig särskilt på natten och
dåligt upplysta platser.
TIMER VID INSTIGNING
Takbelysningens ljus tänds i följande lägen:
❒i ca 10 sekunder efter upplåsningen av
framdörrarna,
❒i ca 3 minuter efter att en sidodörr har
öppnats,
❒i ca 10 sekunder efter låsningen av dör-
rarna.
Timern inaktiveras när startnyckeln vrids
till MAR.
TIMER VID URSTIGNING
När man tagit ur startnyckeln ur tänd-
ningslåset tänds takbelysningen:
❒inom 2 minuter efter att motorn har
stängts av och i ca 10 sekunder,
❒i ca 3 minuter efter att en sidodörr har
öppnats,
❒i ca 10 sekunder efter att en dörr har
stängts.
Timern inaktiveras automatiskt när du lå-
ser dörrarna. OBSERVERA! Innan man lämnar bilen ska
man se till att de båda brytarna står i mitt-
enläget. När man stänger dörrarna släcks
ljusen och batteriet laddas på så sätt inte ut.
Om brytaren glöms på läget för konstant
tänt ljus släcks i alla händelser takbelys-
ningen automatiskt efter 15 minuter efter
att motorn stängts av.

53
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL
OCH REGLAGE

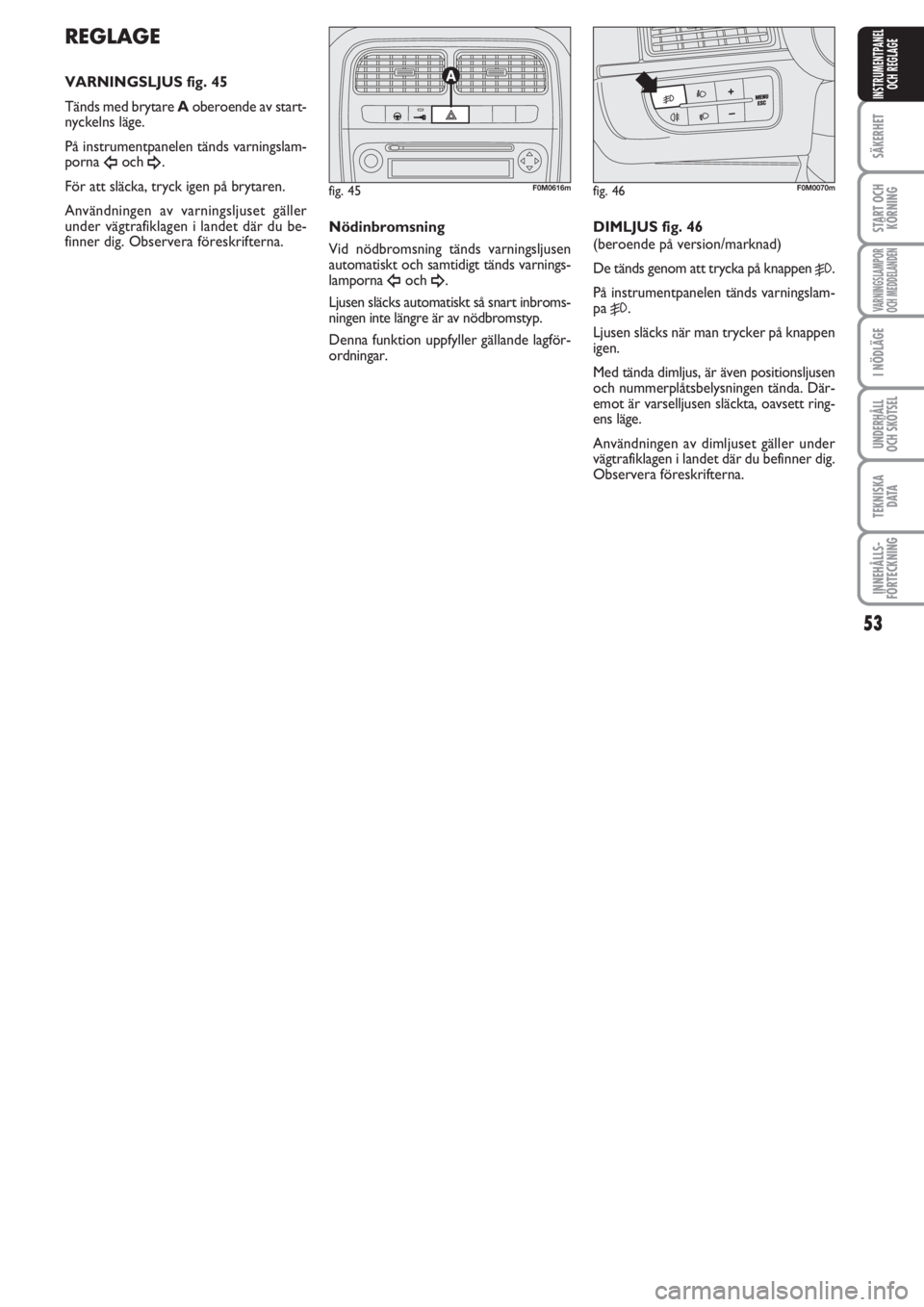

REGLAGE
VARNINGSLJUS fig. 45
Tänds med brytare Aoberoende av start-
nyckelns läge.
På instrumentpanelen tänds varningslam-
porna
Îoch ¥.
För att släcka, tryck igen på brytaren.
Användningen av varningsljuset gäller
under vägtrafiklagen i landet där du be-
finner dig. Observera föreskrifterna.Nödinbromsning
Vid nödbromsning tänds varningsljusen
automatiskt och samtidigt tänds varnings-
lamporna
Îoch ¥.
Ljusen släcks automatiskt så snart inbroms-
ningen inte längre är av nödbromstyp.
Denna funktion uppfyller gällande lagför-
ordningar.DIMLJUS fig. 46
(beroende på version/marknad)
De tänds genom att trycka på knappen 5.
På instrumentpanelen tänds varningslam-
pa
5.
Ljusen släcks när man trycker på knappen
igen.
Med tända dimljus, är även positionsljusen
och nummerplåtsbelysningen tända. Där-
emot är varselljusen släckta, oavsett ring-
ens läge.
Användningen av dimljuset gäller under
vägtrafiklagen i landet där du befinner dig.
Observera föreskrifterna.
fig. 45F0M0616mfig. 46F0M0070m

54
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL
OCH REGLAGE

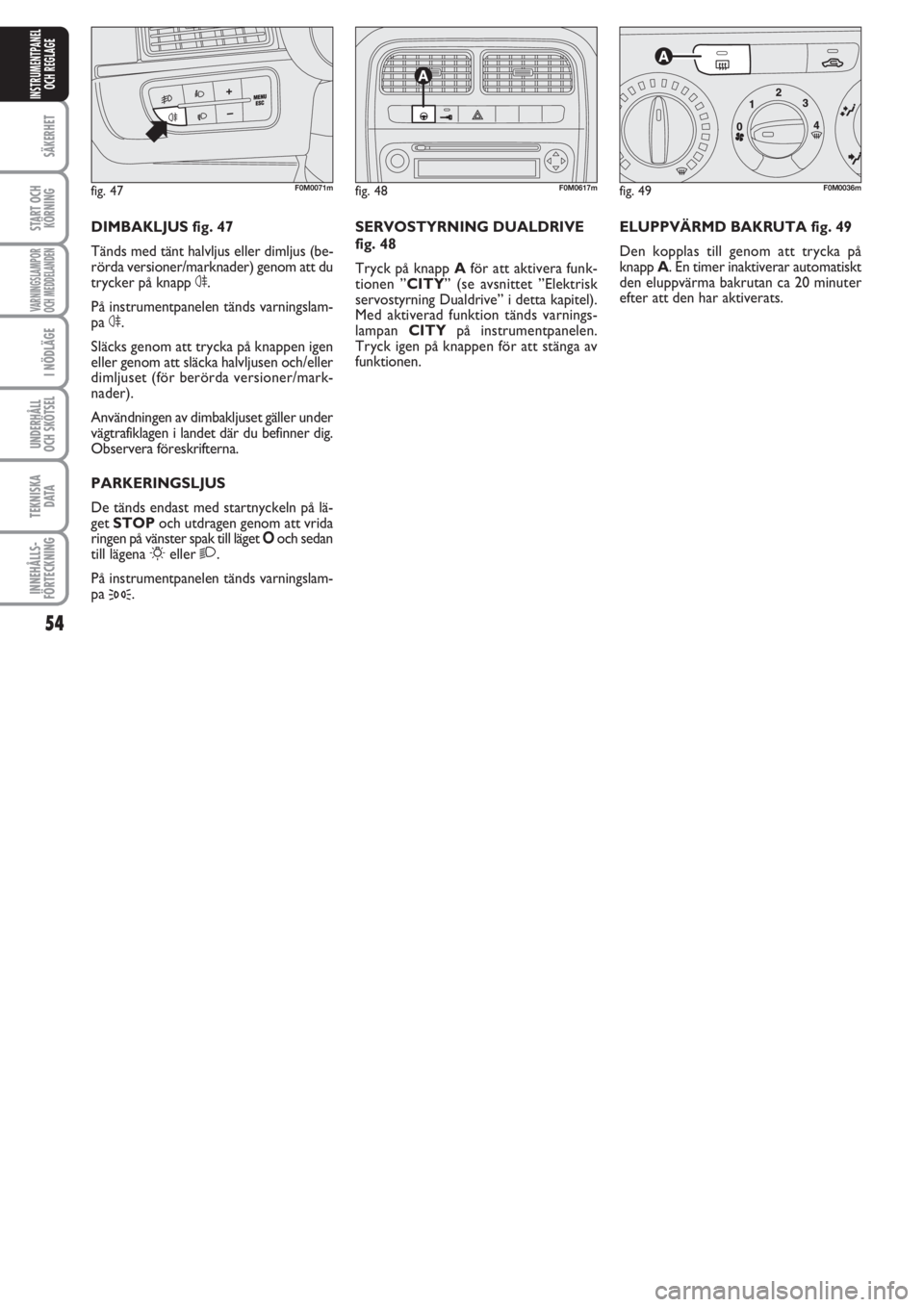

ELUPPVÄRMD BAKRUTA fig. 49
Den kopplas till genom att trycka på
knapp A. En timer inaktiverar automatiskt
den eluppvärma bakrutan ca 20 minuter
efter att den har aktiverats.
fig. 49F0M0036m
SERVOSTYRNING DUALDRIVE
fig. 48
Tryck på knapp Aför att aktivera funk-
tionen ”CITY” (se avsnittet ”Elektrisk
servostyrning Dualdrive” i detta kapitel).
Med aktiverad funktion tänds varnings-
lampan CITYpå instrumentpanelen.
Tryck igen på knappen för att stänga av
funktionen.
fig. 48F0M0617m
DIMBAKLJUS fig. 47
Tänds med tänt halvljus eller dimljus (be-
rörda versioner/marknader) genom att du
trycker på knapp 4.
På instrumentpanelen tänds varningslam-
pa 4.
Släcks genom att trycka på knappen igen
eller genom att släcka halvljusen och/eller
dimljuset (för berörda versioner/mark-
nader).
Användningen av dimbakljuset gäller under
vägtrafiklagen i landet där du befinner dig.
Observera föreskrifterna.
PARKERINGSLJUS
De tänds endast med startnyckeln på lä-
get STOPoch utdragen genom att vrida
ringen på vänster spak till läget Ooch sedan
till lägena
6eller 2.
På instrumentpanelen tänds varningslam-
pa
3.
fig. 47F0M0071m

55
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL
OCH REGLAGE
Upplåsning av dörrarna vid olycka
Vid en krock med aktivering av bränslelå-
set, låses dörrarna automatiskt upp för att
tillåta en tillgång till passagerarutrymmet
utifrån och samtidigt tänds takbelysning-
en. Det går alltid att öppna dörrarna in-
ifrån med hjälp av motsvarande spakar.
Om det inte läcker bränsle efter krocken
och bilen kan startas om, återställ bräns-
lelåsets funktion enligt instruktionerna
nedan.

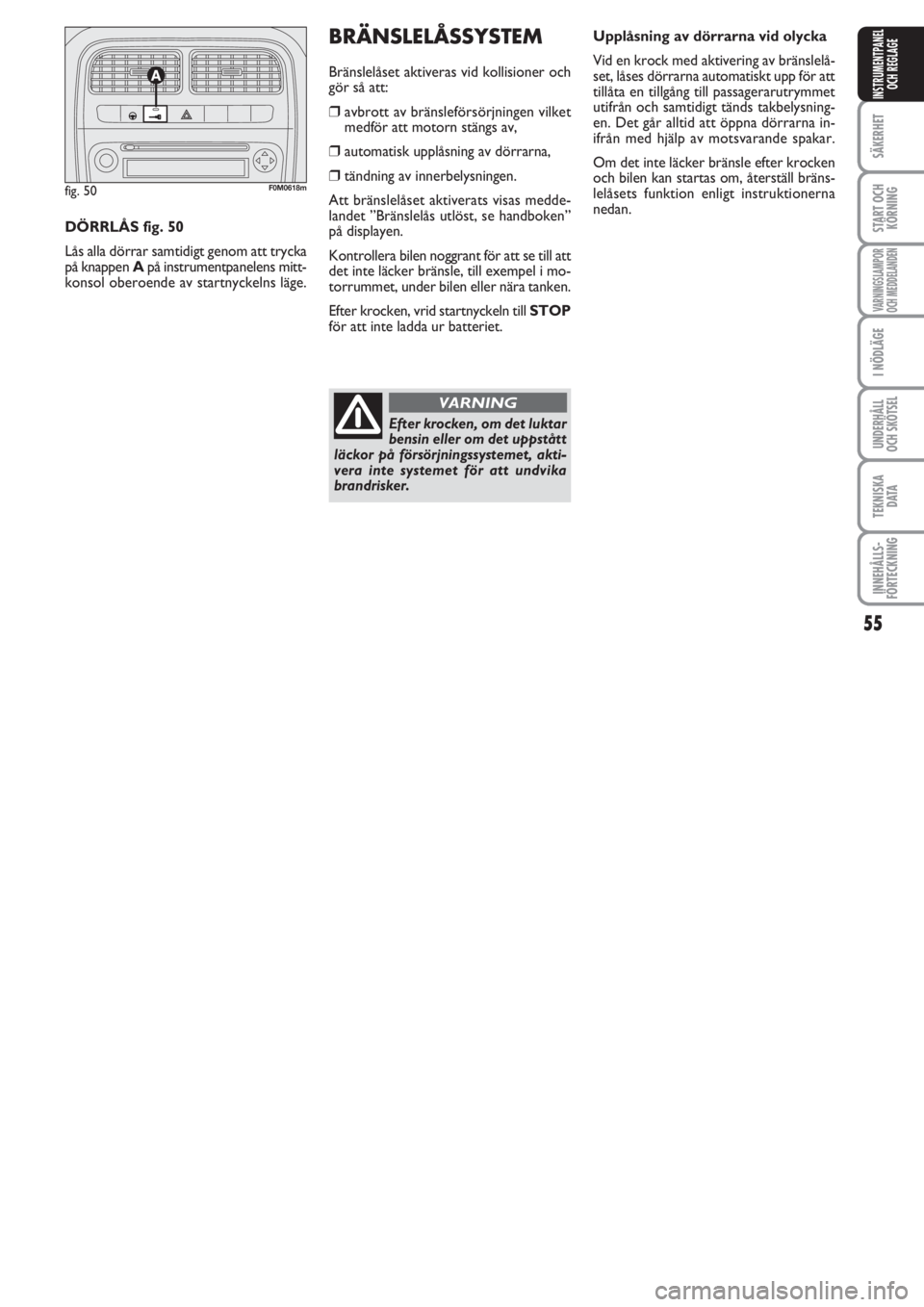

DÖRRLÅS fig. 50
Lås alla dörrar samtidigt genom att trycka
på knappen Apå instrumentpanelens mitt-
konsol oberoende av startnyckelns läge.BRÄNSLELÅSSYSTEM
Bränslelåset aktiveras vid kollisioner och
gör så att:
❒avbrott av bränsleförsörjningen vilket
medför att motorn stängs av,
❒automatisk upplåsning av dörrarna,
❒tändning av innerbelysningen.
Att bränslelåset aktiverats visas medde-
landet ”Bränslelås utlöst, se handboken”
på displayen.
Kontrollera bilen noggrant för att se till att
det inte läcker bränsle, till exempel i mo-
torrummet, under bilen eller nära tanken.
Efter krocken, vrid startnyckeln till STOP
för att inte ladda ur batteriet.fig. 50F0M0618m
Efter krocken, om det luktar
bensin eller om det uppstått
läckor på försörjningssystemet, akti-
vera inte systemet för att undvika
brandrisker.
VARNING

56
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL
OCH REGLAGE
fig. 52F0M0077m
fig. 51F0M0104m
fig. 53F0M0078m

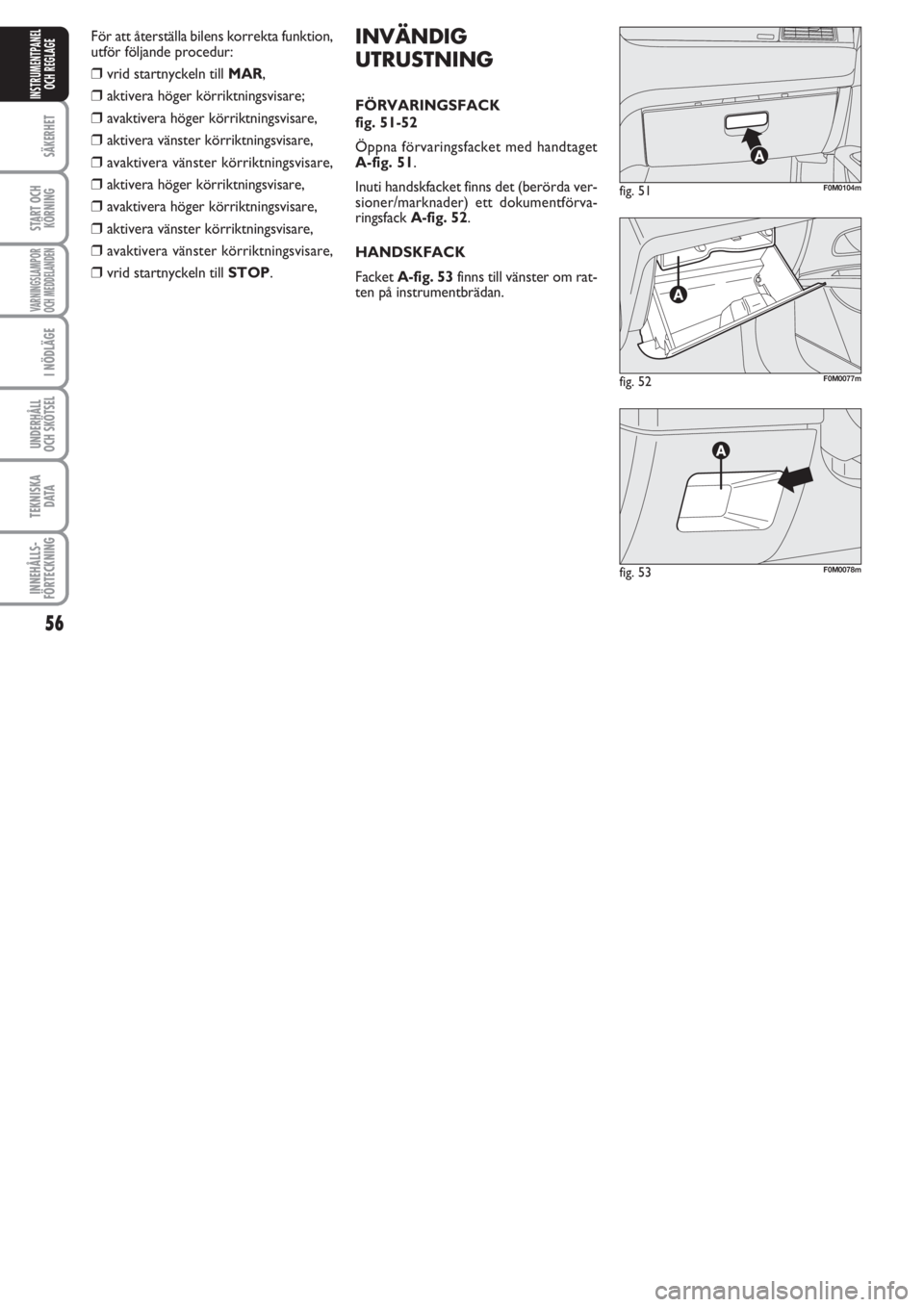

INVÄNDIG
UTRUSTNING
FÖRVARINGSFACK
fig. 51-52
Öppna förvaringsfacket med handtaget
A-fig. 51.
Inuti handskfacket finns det (berörda ver-
sioner/marknader) ett dokumentförva-
ringsfack A-fig. 52.
HANDSKFACK
Facket A-fig. 53finns till vänster om rat-
ten på instrumentbrädan. För att återställa bilens korrekta funktion,
utför följande procedur:
❒vrid startnyckeln till MAR,
❒aktivera höger körriktningsvisare;
❒avaktivera höger körriktningsvisare,
❒aktivera vänster körriktningsvisare,
❒avaktivera vänster körriktningsvisare,
❒aktivera höger körriktningsvisare,
❒avaktivera höger körriktningsvisare,
❒aktivera vänster körriktningsvisare,
❒avaktivera vänster körriktningsvisare,
❒vrid startnyckeln till STOP.
