FIAT PUNTO 2012 Návod k použití a údržbě (in Czech)

127
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE
KONTROLKY
A HLÁŠENÍ
ç
REZERVA PALIVA
(žlutá)
Při otočení klíčkem do polohy MARse
kontrolka rozsvítí, ale po několika sekun-
dách musí zhasnout.
Kontrolka se rozsvítí, když v palivové ná-
drži zbývá cca 7 litrů paliva.
UPOZORNĚNÍ Blikání kontrolky signali-
zuje závadu v soustavě. V takovém pří-
padě vyhledejte autorizovaný servis Fiat
a nechte soustavu zkontrolovat.ZÁVADA SYSTÉMU ABS
(žlutá)
Při otočení klíčkem do polohy MARse
kontrolka rozsvítí, ale po několika sekun-
dách musí zhasnout.
Kontrolka se rozsvítí, jakmile přestane být
soustava funkční nebo není k dispozici.
V takovém případě je brzdová soustava na-
dále účinná, ale bez výkonů, které posky-
tuje ABS. Pokračujte v jízdě se zvýšenou
opatrností a co nejdříve vyhledejte auto-
rizovaný servis Fiat.
U některých verzí se na displeji zobrazí pří-
slušné hlášení.
>“
Kontrolka “signalizuje i pří-
padné abnormality kontrol-
ky
¬. Tento stav je signalizován bli-
káním kontrolky
“i přes 4 sekundy.
V takovém případě by kontrolka
¬nemusela signalizovat případné záva-
dy zádržných systémů. Než budete
pokračovat v jízdě, kontaktujte auto-
rizovaný servis Fiat a nechejte systém
bez prodlení zkontrolovat .
POZOR
NEZAPNUTÝ
BEZPEČNOSTNÍ PÁS
(červená)
Se stojícím vozidlem se kontrolka na pří-
strojové desce rozsvítí trvale při nespráv-
ném zapnutí bezpečnostního pásu řidiče.
Kontrolka bliká, když není za jízdy správně
zapnutý bezpečnostní pás řidiče. Zvuko-
vou výstrahu systému S.B.R. (Seat Belt Re-
minder) lze nechat vypnout pouze v au-
torizovaném servisu Fiat.
<
VYPNUTÍ AIRBAGU
SPOLUCESTUJÍCÍHO
(žlutá)
Kontrolka
“se rozsvítí při vypnutí čelní-
ho airbagu spolucestujícího.
Jsou-li čelní airbagy na straně spolucestu-
jícího ve funkci, otočením klíčku na MAR
se kontrolka rozsvítí
“a zůstane svítit
trvale asi 4 sekundy, bliká další 4 sekundy
a pak musí zhasnout.

128
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE
KONTROLKY
A HLÁŠENÍ
PŘEDŽHAVENÍ SVÍČEK
(verze Multijet – žlutá)
ZÁVADA PŘEDŽHAVENÍ
SVÍČEK (provedení
Multijet – žlutá)
Předžhavení svíček
Při otočení klíčkem do polohy MARse
kontrolka rozsvítí a zhasne, jakmile se svíč-
ky nažhaví na danou teplotu. Motor na-
startujte až po zhasnutí kontrolky.
UPOZORNĚNÍ Při vyšší teplotě vnějšího
prostředí se může kontrolka rozsvítit na
téměř nepostřehnutelný okamžik.
Porucha předžhavení svíček
Kontrolka bliká při závadě žhavicí sousta-
vy svíček. Vyhledejte co nejdříve autori-
zovaný servis Fiat.
U některých verzí se na displeji zobrazí pří-
slušné hlášení.
m
VODA V NAFTOVÉM
FILTRU (provedení
Multijet – žlutá)
Při otočení klíčkem do polohy MARse
kontrolka rozsvítí, ale po několika sekun-
dách musí zhasnout.
Kontrolka se rozsvítí, jakmile je voda v pa-
livovém filtru.
U některých verzí se na displeji zobrazí pří-
slušné hlášení.
c
Voda v palivovém okruhu mů-
že vážně poškodit vstřikovací
soustavu a způsobit nepravi-
delný chod motoru. Pokud se
rozsvítí kontrolka
c(u některých ver-
zí spolu s upozorněním na displeji), vy-
hledejte co nejdříve autorizovaný servis
Fiat , kde filtr odvodní. Pokud se tato
signalizace projeví bezprostředně po na-
čerpání paliva, je možné, že se voda do-
stala do nádrže při čerpání paliva.

129
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE
KONTROLKY
A HLÁŠENÍ
OBECNÁ SIGNALIZACE
(žlutá)
Kontrolka se rozsvítí při následujících udá-
lostech:
Závada snímače tlaku
motorového oleje
Kontrolka se rozsvítí při zjištění závady sní-
mače tlaku motorového oleje, Obraťte se
co nejdříve na autorizovaný servis Fiat, aby
závadu odstranili.
Závada Start&Stop
(u příslušné verze vozidla)
Kontrolka se rozsvítí, když dojde k závadě
systému Start&Stop.
U některých verzí se na displeji zobrazí pří-
slušné hlášení.
Závada vnějších světel
Viz popis uvedený pro kontrolku
6.
Bezpečnostní odpojovač přívodu
paliva
Kontrolka se rozsvítí při zásahu odpojo-
vače přívodu paliva
Na displeji se zobrazí příslušné hlášení.
è
ZÁVADA VNĚJŠÍCH
SVĚTEL (žlutá)
Kontrolka se u některých verzí rozsvítí,
když systém detekujte závadu některého
z následujících světel:
– poziční světla
– brzdová světla
– zadní svítilna do mlhy
– směrová světla
– osvětlení registrační značky
– denní světla (drl) (u příslušné verze vo-
zidla).
Může se jednat o některou z následujících
závad: spálení žárovky/žárovek, přepálení
pojistky nebo přerušený elektrický obvod.
U některých verzí se rozsvítí kontrolka è.
U některých verzí se na displeji zobrazí pří-
slušné hlášení.
W
KONCOVÁ SVĚTLA
DO MLHY (žlutá)
Kontrolka se rozsvítí při zapnutí zadní sví-
tilny do mlhy.
4
PORUCHA
OCHRANNÉHO
SYSTÉMU VOZU
– FIAT CODE (žlutá)
Rozsvícení kontrolky (u některých verzí
spolu s hlášením na displeji) signalizuje zá-
vadu systému Fiat Code, nebo systému alar-
mu (je-li); v takovém případě se co nejdří-
ve obraťte na autorizovaný servis Fiat.
Y

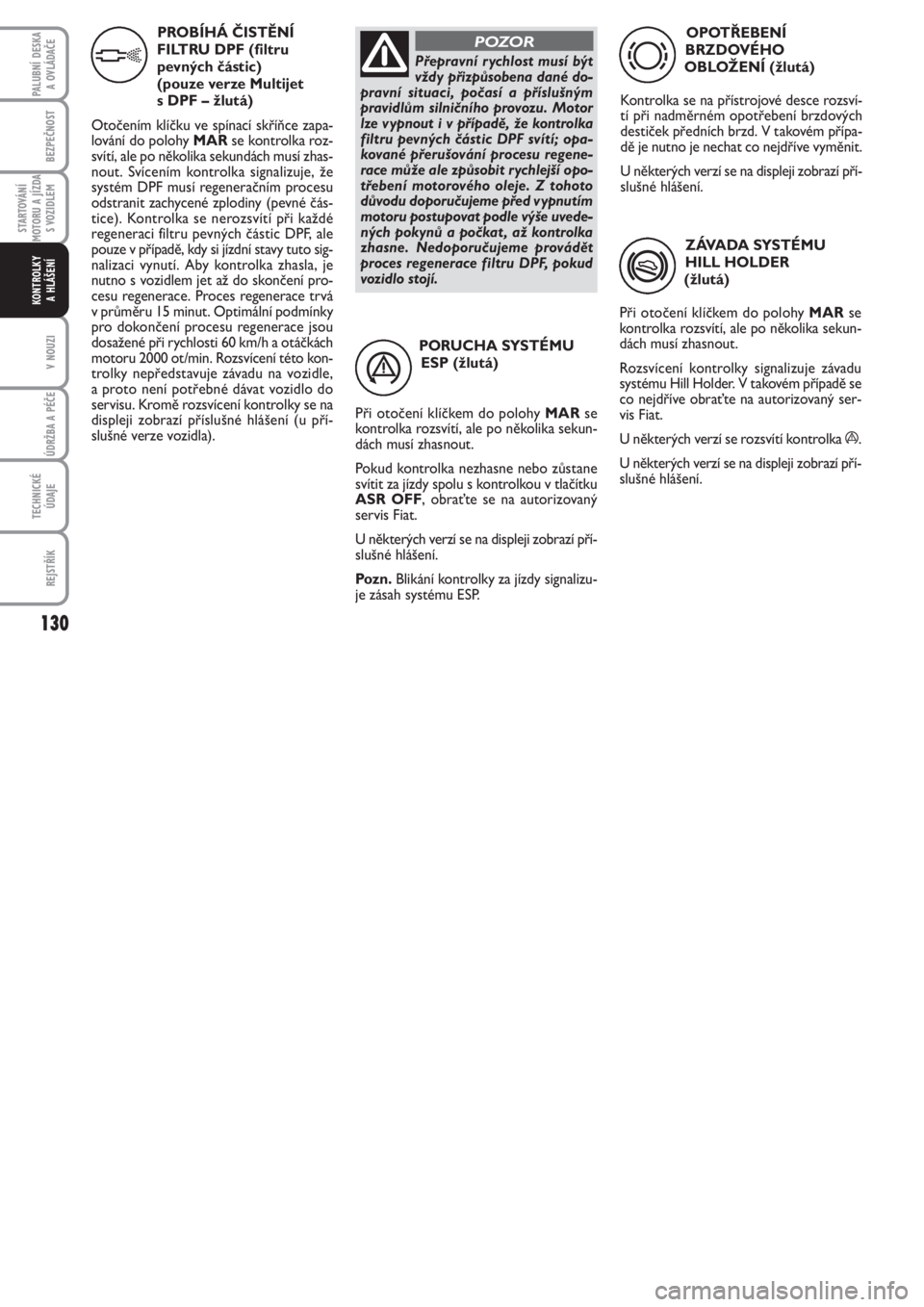

130
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE
KONTROLKY
A HLÁŠENÍ
PORUCHA SYSTÉMU
ESP (žlutá)
Při otočení klíčkem do polohy MARse
kontrolka rozsvítí, ale po několika sekun-
dách musí zhasnout.
Pokud kontrolka nezhasne nebo zůstane
svítit za jízdy spolu s kontrolkou v tlačítku
ASR OFF, obraťte se na autorizovaný
servis Fiat.
U některých verzí se na displeji zobrazí pří-
slušné hlášení.
Pozn.Blikání kontrolky za jízdy signalizu-
je zásah systému ESP.
á
ZÁVADA SYSTÉMU
HILL HOLDER
(žlutá)
Při otočení klíčkem do polohy MARse
kontrolka rozsvítí, ale po několika sekun-
dách musí zhasnout.
Rozsvícení kontrolky signalizuje závadu
systému Hill Holder. V takovém případě se
co nejdříve obraťte na autorizovaný ser-
vis Fiat.
U některých verzí se rozsvítí kontrolka
á.
U některých verzí se na displeji zobrazí pří-
slušné hlášení.
*
OPOTŘEBENÍ
BRZDOVÉHO
OBLOŽENÍ (žlutá)
Kontrolka se na přístrojové desce rozsví-
tí při nadměrném opotřebení brzdových
destiček předních brzd. V takovém přípa-
dě je nutno je nechat co nejdříve vyměnit.
U některých verzí se na displeji zobrazí pří-
slušné hlášení.
d
PROBÍHÁ ČISTĚNÍ
FILTRU DPF (filtru
pevných částic)
(pouze verze Multijet
s DPF – žlutá)
Otočením klíčku ve spínací skříňce zapa-
lování do polohy MARse kontrolka roz-
svítí, ale po několika sekundách musí zhas-
nout. Svícením kontrolka signalizuje, že
systém DPF musí regeneračním procesu
odstranit zachycené zplodiny (pevné čás-
tice). Kontrolka se nerozsvítí při každé
regeneraci filtru pevných částic DPF, ale
pouze v případě, kdy si jízdní stavy tuto sig-
nalizaci vynutí. Aby kontrolka zhasla, je
nutno s vozidlem jet až do skončení pro-
cesu regenerace. Proces regenerace trvá
v průměru 15 minut. Optimální podmínky
pro dokončení procesu regenerace jsou
dosažené při rychlosti 60 km/h a otáčkách
motoru 2000 ot/min. Rozsvícení této kon-
trolky nepředstavuje závadu na vozidle,
a proto není potřebné dávat vozidlo do
servisu. Kromě rozsvícení kontrolky se na
displeji zobrazí příslušné hlášení (u pří-
slušné verze vozidla).
hPřepravní rychlost musí být
vždy přizpůsobena dané do-
pravní situaci, počasí a příslušným
pravidlům silničního provozu. Motor
lze vypnout i v případě, že kontrolka
filtru pevných částic DPF svítí; opa-
kované přerušování procesu regene-
race může ale způsobit rychlejší opo-
třebení motorového oleje. Z tohoto
důvodu doporučujeme před vypnutím
motoru postupovat podle výše uvede-
ných pokynů a počkat , až kontrolka
zhasne. Nedoporučujeme provádět
proces regenerace filtru DPF, pokud
vozidlo stojí.
POZOR

131
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE
KONTROLKY
A HLÁŠENÍ

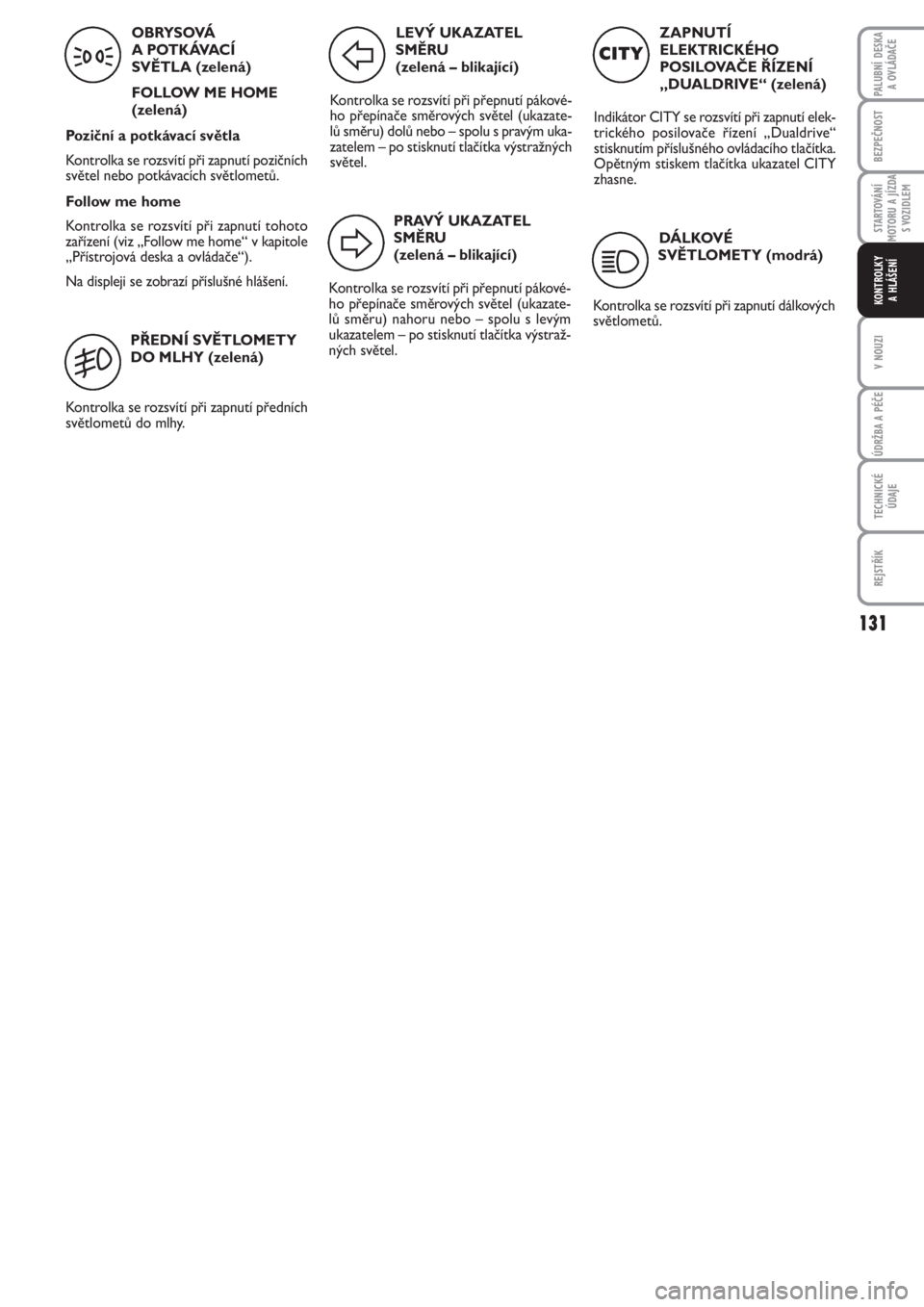

ZAPNUTÍ
ELEKTRICKÉHO
POSILOVAČE ŘÍZENÍ
„DUALDRIVE“ (zelená)
Indikátor CITY se rozsvítí při zapnutí elek-
trického posilovače řízení „Dualdrive“
stisknutím příslušného ovládacího tlačítka.
Opětným stiskem tlačítka ukazatel CITY
zhasne.
CITY
DÁLKOVÉ
SVĚTLOMETY (modrá)
Kontrolka se rozsvítí při zapnutí dálkových
světlometů.
1
PŘEDNÍ SVĚTLOMETY
DO MLHY (zelená)
Kontrolka se rozsvítí při zapnutí předních
světlometů do mlhy.
5
LEVÝ UKAZATEL
SMĚRU
(zelená – blikající)
Kontrolka se rozsvítí při přepnutí pákové-
ho přepínače směrových světel (ukazate-
lů směru) dolů nebo – spolu s pravým uka-
zatelem – po stisknutí tlačítka výstražných
světel.
F
PRAVÝ UKAZATEL
SMĚRU
(zelená – blikající)
Kontrolka se rozsvítí při přepnutí pákové-
ho přepínače směrových světel (ukazate-
lů směru) nahoru nebo – spolu s levým
ukazatelem – po stisknutí tlačítka výstraž-
ných světel.
D
OBRYSOVÁ
A POTKÁVACÍ
SVĚTLA (zelená)
FOLLOW ME HOME
(zelená)
Poziční a potkávací světla
Kontrolka se rozsvítí při zapnutí pozičních
světel nebo potkávacích světlometů.
Follow me home
Kontrolka se rozsvítí při zapnutí tohoto
zařízení (viz „Follow me home“ v kapitole
„Přístrojová deska a ovládače“).
Na displeji se zobrazí příslušné hlášení.
3

132
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE
KONTROLKY
A HLÁŠENÍ

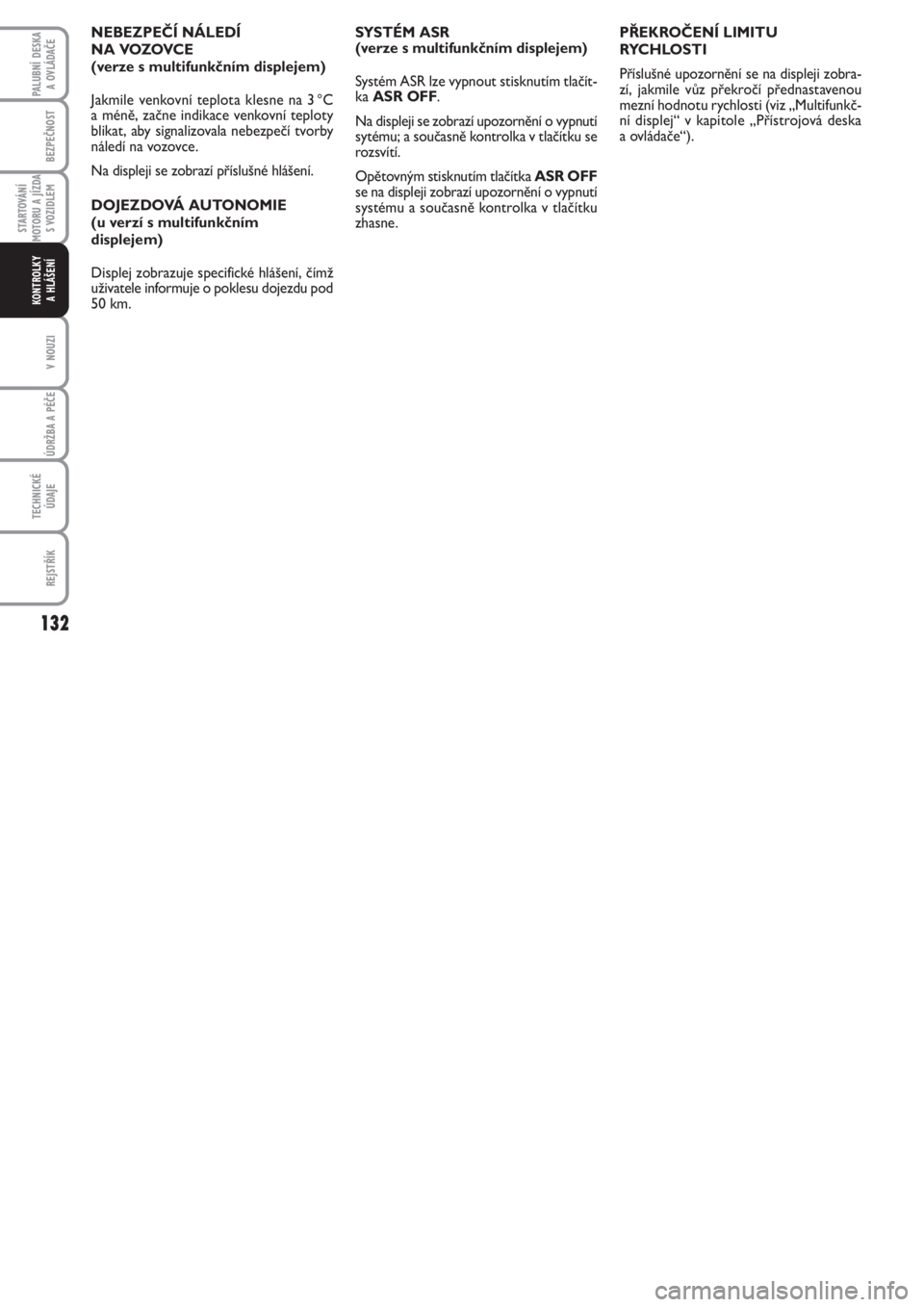

SYSTÉM ASR
(verze s multifunkčním displejem)
Systém ASR lze vypnout stisknutím tlačít-
ka ASR OFF.
Na displeji se zobrazí upozornění o vypnutí
sytému; a současně kontrolka v tlačítku se
rozsvítí.
Opětovným stisknutím tlačítka ASR OFF
se na displeji zobrazí upozornění o vypnutí
systému a současně kontrolka v tlačítku
zhasne. NEBEZPEČÍ NÁLEDÍ
NA VOZOVCE
(verze s multifunkčním displejem)
Jakmile venkovní teplota klesne na 3 °C
a méně, začne indikace venkovní teploty
blikat, aby signalizovala nebezpečí tvorby
náledí na vozovce.
Na displeji se zobrazí příslušné hlášení.
DOJEZDOVÁ AUTONOMIE
(u verzí s multifunkčním
displejem)
Displej zobrazuje specifické hlášení, čímž
uživatele informuje o poklesu dojezdu pod
50 km.PŘEKROČENÍ LIMITU
RYCHLOSTI
Příslušné upozornění se na displeji zobra-
zí, jakmile vůz překročí přednastavenou
mezní hodnotu rychlosti (viz „Multifunkč-
ní displej“ v kapitole „Přístrojová deska
a ovládače“).

133
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE

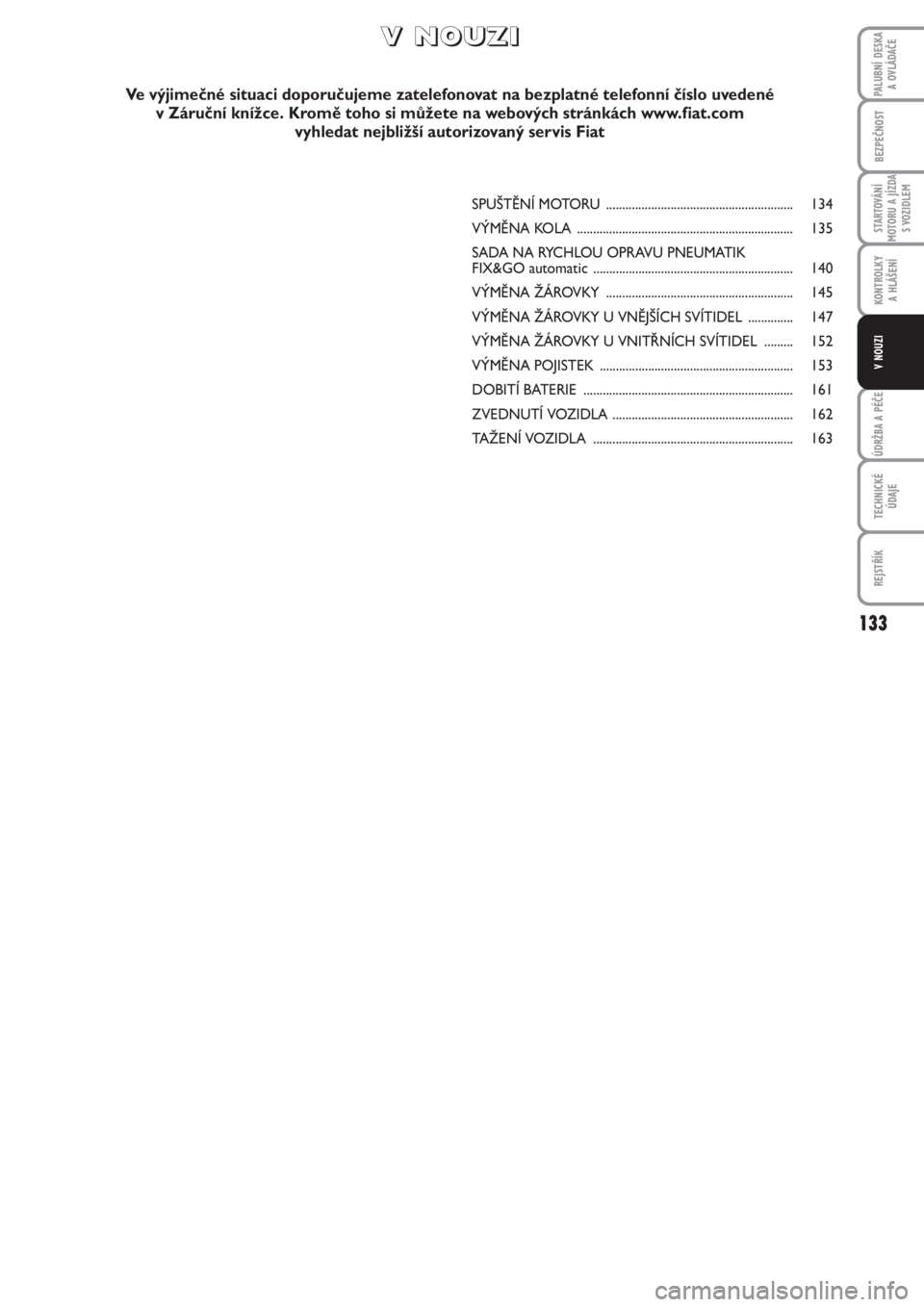

V NOUZI

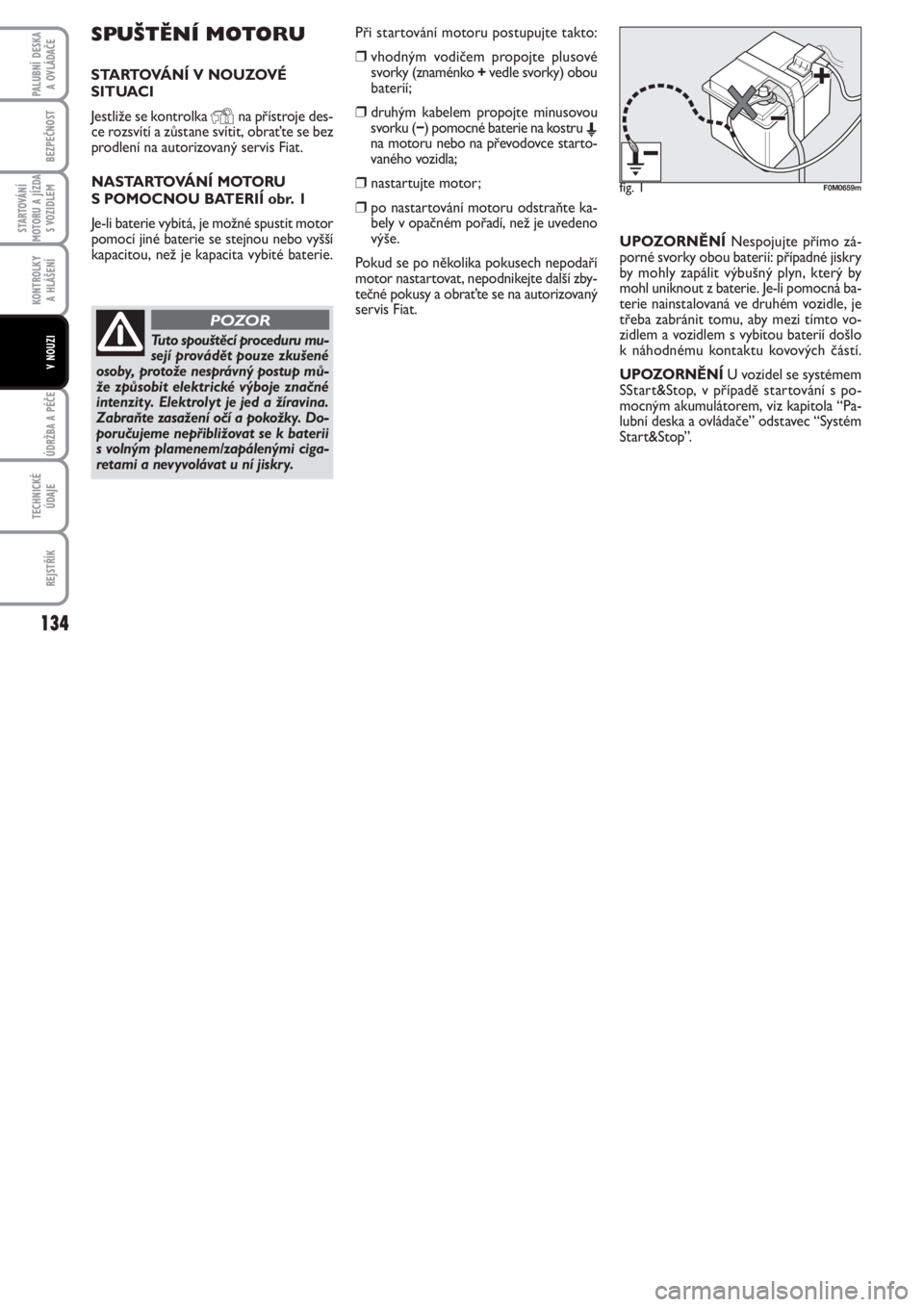

SPUŠTĚNÍ MOTORU .......................................................... 134
VÝMĚNA KOLA ................................................................... 135
SADA NA RYCHLOU OPRAVU PNEUMATIK
FIX&GO automatic .............................................................. 140
VÝMĚNA ŽÁROVKY .......................................................... 145
VÝMĚNA ŽÁROVKY U VNĚJŠÍCH SVÍTIDEL .............. 147
VÝMĚNA ŽÁROVKY U VNITŘNÍCH SVÍTIDEL ......... 152
VÝMĚNA POJISTEK ............................................................ 153
DOBITÍ BATERIE ................................................................. 161
ZVEDNUTÍ VOZIDLA ........................................................ 162
TAŽENÍ VOZIDLA .............................................................. 163
V V

N N
O O
U U
Z Z
I I
Ve výjimečné situaci doporučujeme zatelefonovat na bezplatné telefonní číslo uvedené
v Záruční knížce. Kromě toho si můžete na webových stránkách www.fiat.com
vyhledat nejbližší autorizovaný servis Fiat

134
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE
V NOUZI
SPUŠTĚNÍ MOTORU
STARTOVÁNÍ V NOUZOVÉ
SITUACI
Jestliže se kontrolka
Yna přístroje des-
ce rozsvítí a zůstane svítit, obraťte se bez
prodlení na autorizovaný servis Fiat.
NASTARTOVÁNÍ MOTORU
S POMOCNOU BATERIÍ obr. 1
Je-li baterie vybitá, je možné spustit motor
pomocí jiné baterie se stejnou nebo vyšší
kapacitou, než je kapacita vybité baterie. Při startování motoru postupujte takto:
❒vhodným vodičem propojte plusové
svorky (znaménko +vedle svorky) obou
baterií;
❒druhým kabelem propojte minusovou
svorku (−) pomocné baterie na kostruE
na motoru nebo na převodovce starto-
vaného vozidla;
❒nastartujte motor;
❒po nastartování motoru odstraňte ka-
bely v opačném pořadí, než je uvedeno
výše.
Pokud se po několika pokusech nepodaří
motor nastartovat, nepodnikejte další zby-
tečné pokusy a obraťte se na autorizovaný
servis Fiat.UPOZORNĚNÍNespojujte přímo zá-
porné svorky obou baterií: případné jiskry
by mohly zapálit výbušný plyn, který by
mohl uniknout z baterie. Je-li pomocná ba-
terie nainstalovaná ve druhém vozidle, je
třeba zabránit tomu, aby mezi tímto vo-
zidlem a vozidlem s vybitou baterií došlo
k náhodnému kontaktu kovových částí.
UPOZORNĚNÍU vozidel se systémem
SStart&Stop, v případě startování s po-
mocným akumulátorem, viz kapitola “Pa-
lubní deska a ovládače” odstavec “Systém
Start&Stop”.
Tuto spouštěcí proceduru mu-
sejí provádět pouze zkušené
osoby, protože nesprávný postup mů-
že způsobit elektrické výboje značné
intenzity. Elektrolyt je jed a žíravina.
Zabraňte zasažení očí a pokožky. Do-
poručujeme nepřibližovat se k baterii
s volným plamenem/zapálenými ciga-
retami a nevyvolávat u ní jiskry.
POZOR
fig. 1F0M0659m

135
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE
V NOUZI
STARTOVÁNÍ MOTORU
SETRVAČNOSTÍ
Je přísně zakázáno startovat motor roz-
tlačováním, tažením nebo rozjezdem z kop-
ce. Takovými manévry by mohlo do kata-
lyzátoru natéct palivo a nenapravitelně jej
poškodit.
UPOZORNĚNÍDokud motor neběžní,
není aktivní brzdový posilovač ani elek-
trické posilové řízení, takže je nutno na
brzdový pedál i na volant vyvíjet vyšší sílu
než obvykle.
Stojící vozidlo označte dle
platných předpisů: výstraž-
nými světly, výstražným trojúhelní-
kem, atd. Cestující musejí vystoupit
z vozidla a vyčkat mimo ně v bezpeč-
né vzdálenosti s ohledem na silniční
provoz. Zatáhněte parkovací brzdu.
POZOR
Vozidlo je dodáváno s rezerv-
ním kolem, které je určeno
pouze pro tento model a nesmí se pro-
to používat na vozidlech jiného mo-
delu. Stejně tak nemontujte na své
vozidlo rezervní kolo z jiného modelu.
Šrouby kol jsou určené jen pro dané
vozidlo: nepoužívejte je na vozech ji-
ného modelu a nemontujte na svůj vůz
šrouby z jiných modelů.
POZOR
Kolo s defektem nechte opra-
vit a znovu nasadit co nejdří-
ve. Před montáží nepotírejte závity
šroubů tukem: mohly by se samovolně
vyšroubovat .
POZOR
VÝMĚNA KOLA
ZÁKLADNÍ POKYNY
Při případné výměně kola a správném pou-
žívání zvedáku a rezervního kola je nutno
dodržet následující zásady.

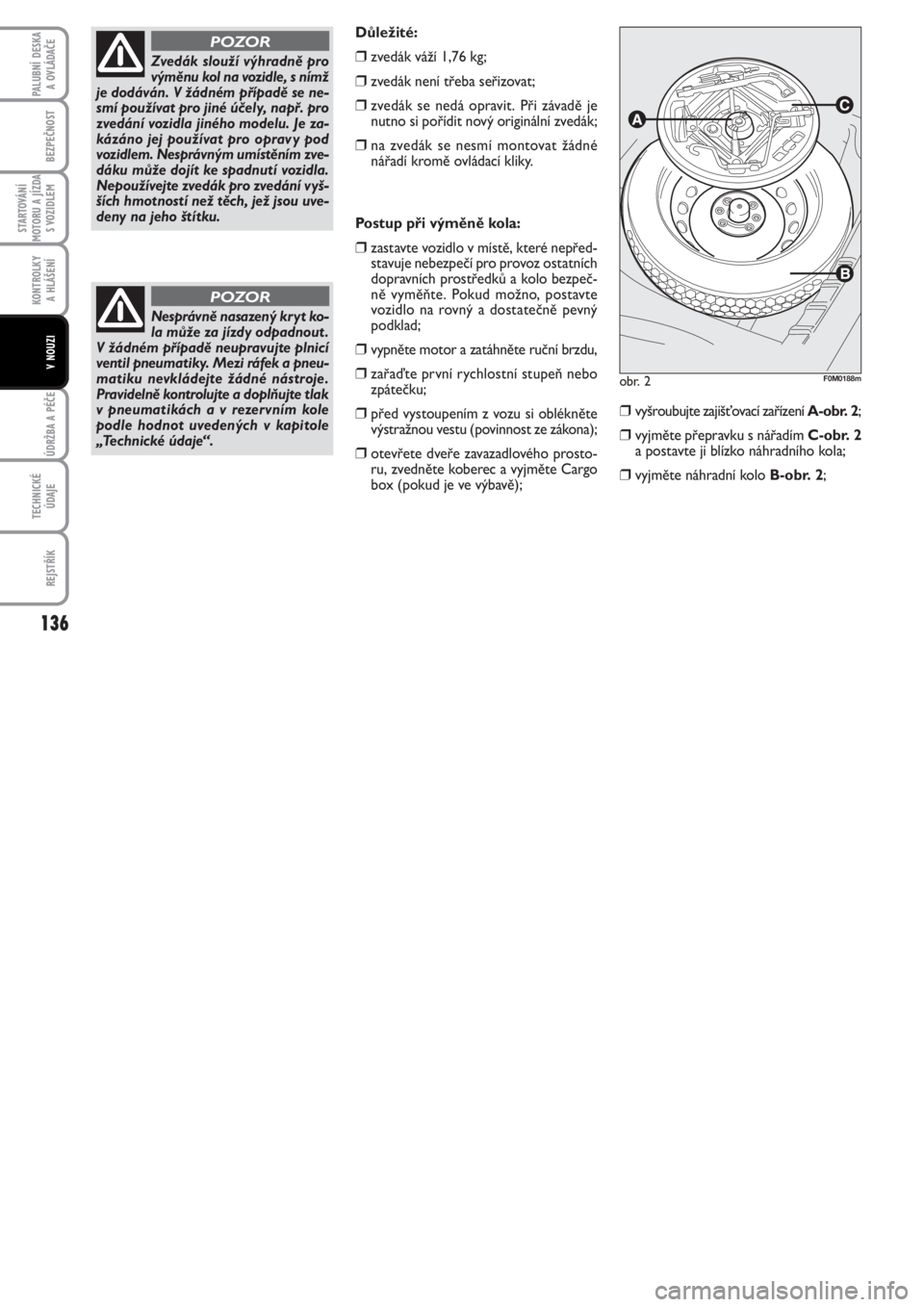

136
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE
V NOUZI
Postup při výměně kola:
❒zastavte vozidlo v místě, které nepřed-
stavuje nebezpečí pro provoz ostatních
dopravních prostředků a kolo bezpeč-
ně vyměňte. Pokud možno, postavte
vozidlo na rovný a dostatečně pevný
podklad;
❒vypněte motor a zatáhněte ruční brzdu,
❒zařaďte první rychlostní stupeň nebo
zpátečku;
❒před vystoupením z vozu si oblékněte
výstražnou vestu (povinnost ze zákona);
❒otevřete dveře zavazadlového prosto-
ru, zvedněte koberec a vyjměte Cargo
box (pokud je ve výbavě);
❒vyšroubujte zajišťovací zařízení A-obr. 2;
❒vyjměte přepravku s nářadím C-obr. 2
a postavte ji blízko náhradního kola;
❒vyjměte náhradní kolo B-obr. 2;
obr. 2F0M0188m
Důležité:
❒zvedák váží 1,76 kg;
❒zvedák není třeba seřizovat;
❒zvedák se nedá opravit. Při závadě je
nutno si pořídit nový originální zvedák;
❒na zvedák se nesmí montovat žádné
nářadí kromě ovládací kliky.
Zvedák slouží výhradně pro
výměnu kol na vozidle, s nímž
je dodáván. V žádném případě se ne-
smí používat pro jiné účely, např. pro
zvedání vozidla jiného modelu. Je za-
kázáno jej používat pro opravy pod
vozidlem. Nesprávným umístěním zve-
dáku může dojít ke spadnutí vozidla.
Nepoužívejte zvedák pro zvedání vyš-
ších hmotností než těch, jež jsou uve-
deny na jeho štítku.
POZOR
Nesprávně nasazený kryt ko-
la může za jízdy odpadnout .
V žádném případě neupravujte plnicí
ventil pneumatiky. Mezi ráfek a pneu-
matiku nevkládejte žádné nástroje.
Pravidelně kontrolujte a doplňujte tlak
v pneumatikách a v rezervním kole
podle hodnot uvedených v kapitole
„Technické údaje“.
POZOR
