FIAT PUNTO 2012 Návod k použití a údržbě (in Czech)

167
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE
ÚDRŽBA A PÉČE
●● ●● ● ●
●● ●● ● ●
●● ●● ● ●
●● ●● ● ●
●● ●● ● ●
●● ●
●● ●● ● ●
●● ●● ● ●
●● ●● ● ●
●● ●● ● ●
●●
●●
●●
●● ●
●● ●● ● ●
●● ●● ● ●
PLÁN ŘÁDNÉ ÚDRŽBY
VERZE SE ZÁŽEHOVÝM MOTOREM EURO 4, EURO 5 A VZNĚTOVÝMI MOTORY EURO 4
Tisíce kilometrů 30 60 90 120 150 180
Kontrola stavu a opotřebení pneumatik a případné seřízení tlaku
Kontrola funkce osvětlení (světlomety, ukazatele směru,
výstražná světla, zavazadlový prostor, interiér, schránka v palubní desce,
kontrolky ve sdruženém přístroji, atd.)
Kontrola soustavy stíračů a ostřikovačů oken a případné seřízení
trysek
Kontrola polohy/opotřebení stěračů čelního/zadního okna
Kontrola stavu a opotřebení destiček předních/zadních kotoučových brzd
(u příslušné verze vozidla) a fungování signalizace opotřebení destiček
Kontrola stavu a opotřebení obložení zadních bubnových brzd
Vizuální kontrola stavu a neporušenosti: vnějšku karosérie, ochrany
spodku karosérie, pevných a ohebných úseků potrubí (výfuk-přívod
paliva-brzdy), pryžových prvků (kryty-manžety-objímky - atd.)
Kontrola čistoty zámků, víka motorového a zavazadlového prostoru, vyčištění
a namazání pákových mechanismů
Kontrola a případné doplnění kapaliny
(chlazení motoru, brzdy/ spojka, ostřikovač, baterie, atd.)
Kontrola a seřízení dráhy páky parkovací brzdy
Vizuální kontrola stavu hnacího řemene/řemenů příslušenství
Vizuální kontrola stavu rozvodového řemene
Kontrola napnutí a případné seřízení hnacích řemenů příslušenství
(verze 1.2 a 1.4 bez klimatizace)
Kontrola a případné seřízení vůle zdvihátek (verze 1.2 8v - 1.4 8v)
Kontrola výfukových emisí/kouřivosti
Kontrola provozuschopnosti řídicích systémů motoru (přes diagnostickou zásuvku)

168
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE
ÚDRŽBA A PÉČE
●● ●● ● ●
●
●
●● ●● ● ●
●● ●
●● ●
●● ●● ● ●
●● ●● ● ●
●● ●
●● ●● ● ●
Tisíce kilometrů 30 60 90 120 150 180
Zkontrolujte stav nabití baterie a v případě potřeby ji dobijte
Výměna hnacích řemenů příslušenství
Výměna ozubeného rozvodového řemene (*)
Výměna svíček zapalování (u zážehových motorů)
Výměna palivového filtru (verze se vznětovým motorem)
Výměna vložky vzduchového filtru (verze se zážehovým motorem) (❏)
Výměna motorového oleje a filtru (verze s zážehovým motorm
(nebo každých 24 měsíců (2)
Výměna motorového oleje a filtru
(verze se zážehovým motorem EURO 4 bez DPF) (nebo každé 2 roky)
Výměna motorového oleje a filtru (verze EURO 4 s DPF (Õ) (1)
Výměna brzdové kapaliny (anebo každých 24 měsíců)
Výměna pylového filtru (anebo každých 15 měsíců)
(*) V případě velmi náročných provozních podmínek (chladné klima, provoz po městě, dlouhodobá stání na volnoběh, prašné prostředí) je
nutno rozvodový řemen vyměnit jednou za 4 roky bez ohledu na počet ujetých kilometrů a v každém případě jednou za 5 let.
(❏) Výměna vložky vzduchového filtru (po každých 30,000 km u vznětových provedení Euro4).
(Õ) Motorový olej a filtru se musejí vyměňovat, jakmile se rozsvítí kontrolka na přístrojové desce (viz kapitolu „Kontrolky a hlášení“), nebo
každých 24 měsíců.
(1) Používá-li se vozidlo hlavně pro jízdy po městě, je nutné vyměnit motorový olej a olejový filtr každých 12
měsíců.
(2) Pokud je vozidlo provozováno převážně po městě a v každém případě při ročním proběhu do 10 000 km, je
nutno měnit motorový olej a olejový filtr každých 12 měsíců.

169
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE
ÚDRŽBA A PÉČE
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●●
●● ● ● ●
●● ● ● ●
●● ● ● ●

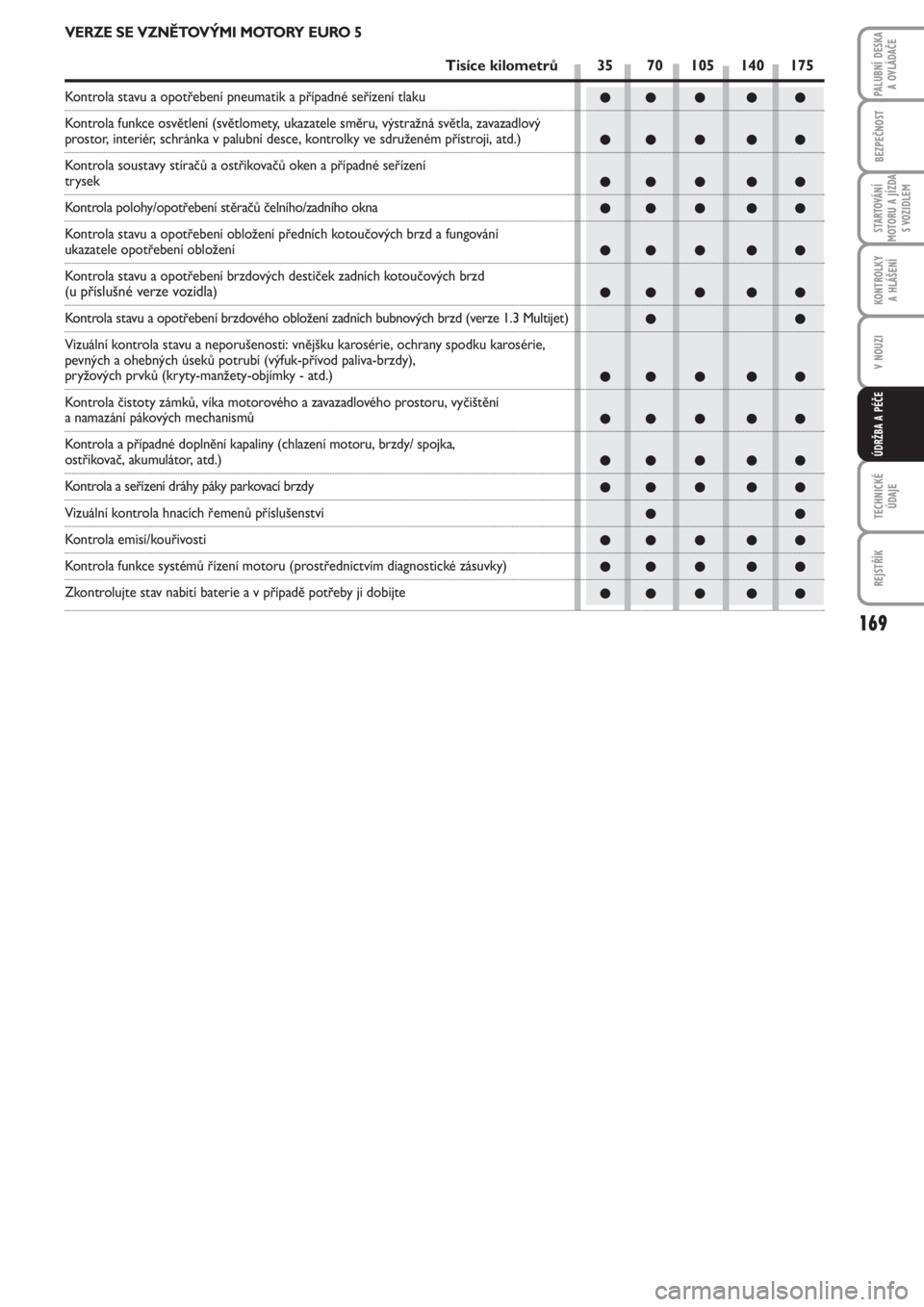

VERZE SE VZNĚTOVÝMI MOTORY EURO 5
Tisíce kilometrů 35 70 105 140 175
Kontrola stavu a opotřebení pneumatik a případné seřízení tlaku
Kontrola funkce osvětlení (světlomety, ukazatele směru, výstražná světla, zavazadlový
prostor, interiér, schránka v palubní desce, kontrolky ve sdruženém přístroji, atd.)
Kontrola soustavy stíračů a ostřikovačů oken a případné seřízení
trysek
Kontrola polohy/opotřebení stěračů čelního/zadního okna
Kontrola stavu a opotřebení obložení předních kotoučových brzd a fungování
ukazatele opotřebení obložení
Kontrola stavu a opotřebení brzdových destiček zadních kotoučových brzd
(u příslušné verze vozidla)
Kontrola stavu a opotřebení brzdového obložení zadních bubnových brzd (verze 1.3 Multijet)
Vizuální kontrola stavu a neporušenosti: vnějšku karosérie, ochrany spodku karosérie,
pevných a ohebných úseků potrubí (výfuk-přívod paliva-brzdy),
pryžových prvků (kryty-manžety-objímky - atd.)
Kontrola čistoty zámků, víka motorového a zavazadlového prostoru, vyčištění
a namazání pákových mechanismů
Kontrola a případné doplnění kapaliny (chlazení motoru, brzdy/ spojka,
ostřikovač, akumulátor, atd.)
Kontrola a seřízení dráhy páky parkovací brzdy
Vizuální kontrola hnacích řemenů příslušenství
Kontrola emisí/kouřivosti
Kontrola funkce systémů řízení motoru (prostřednictvím diagnostické zásuvky)
Zkontrolujte stav nabití baterie a v případě potřeby ji dobijte

170
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE
ÚDRŽBA A PÉČE
●
●●
●●● ●●
●●
●●● ●●

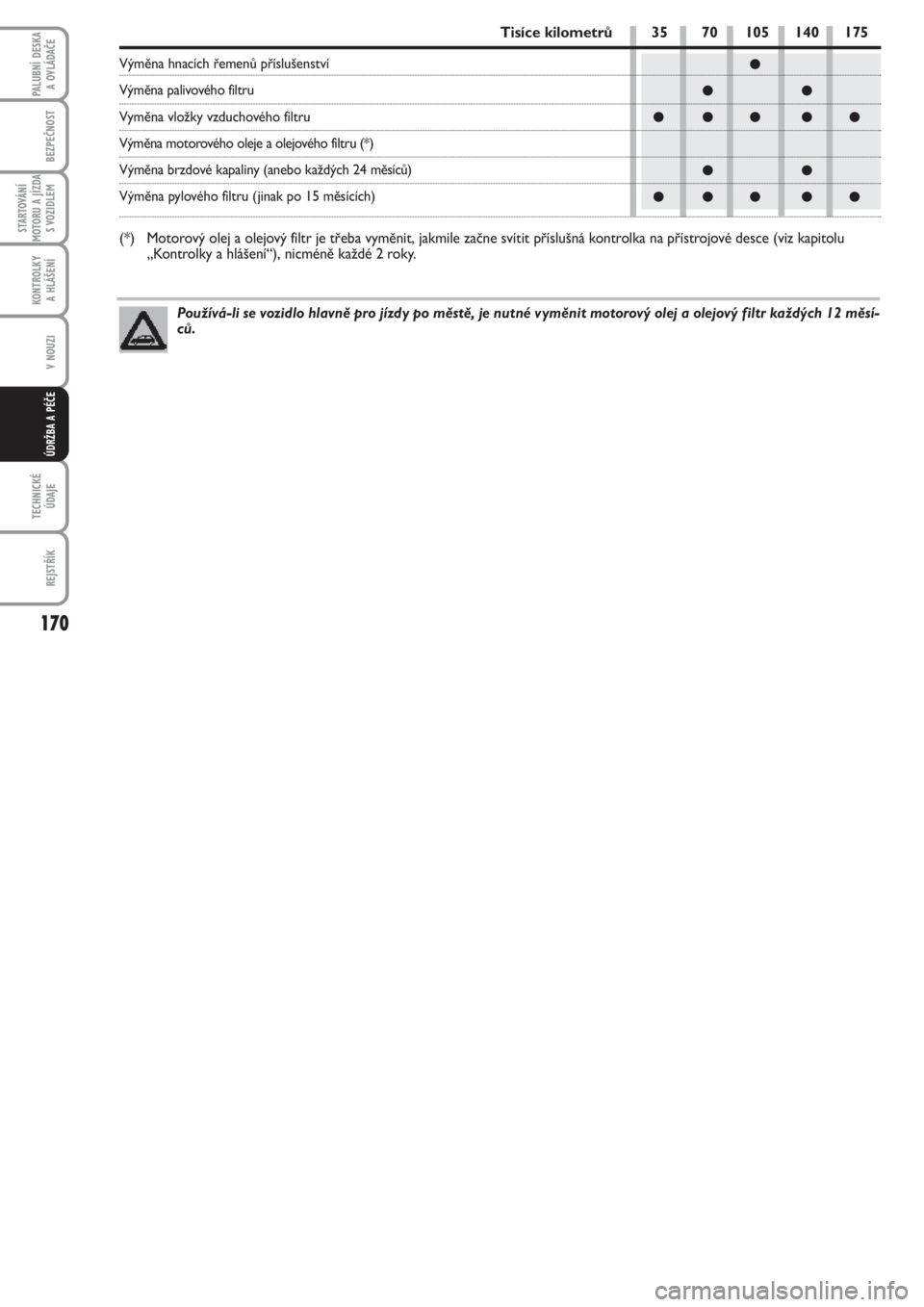

Tisíce kilometrů 35 70 105 140 175
Výměna hnacích řemenů příslušenství
Výměna palivového filtru
Vyměna vložky vzduchového filtru
Výměna motorového oleje a olejového filtru (*)
Výměna brzdové kapaliny (anebo každých 24 měsíců)
Výměna pylového filtru (jinak po 15 měsících)
(*) Motorový olej a olejový filtr je třeba vyměnit, jakmile začne svítit příslušná kontrolka na přístrojové desce (viz kapitolu
„Kontrolky a hlášení“), nicméně každé 2 roky.
Používá-li se vozidlo hlavně pro jízdy po městě, je nutné vyměnit motorový olej a olejový filtr každých 12 měsí-
ců.

171
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE
ÚDRŽBA A PÉČE

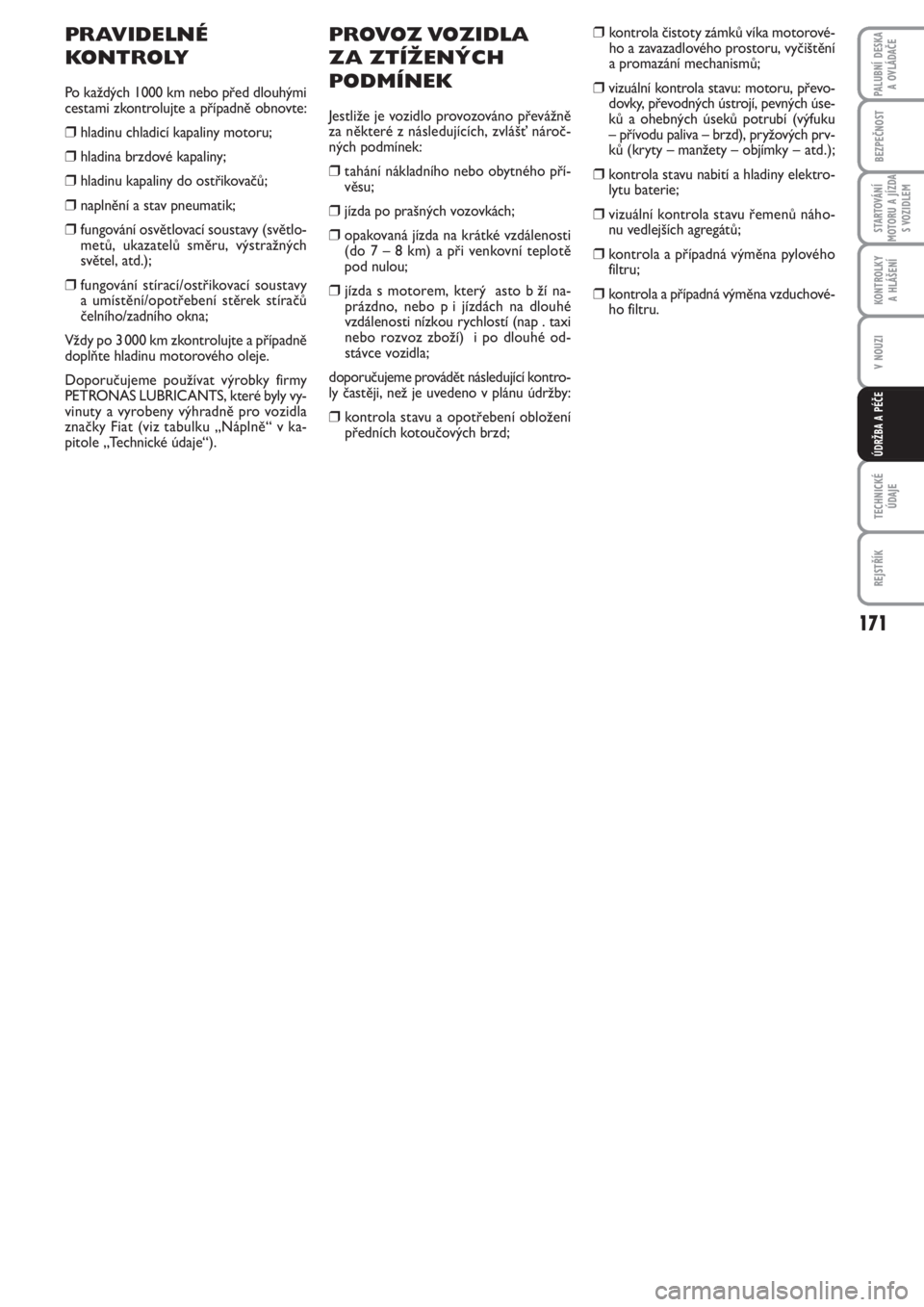

PROVOZ VOZIDLA
ZA ZTÍŽENÝCH
PODMÍNEK
Jestliže je vozidlo provozováno převážně
za některé z následujících, zvlášť nároč-
ných podmínek:
❒tahání nákladního nebo obytného pří-
věsu;
❒jízda po prašných vozovkách;
❒opakovaná jízda na krátké vzdálenosti
(do 7 – 8 km) a při venkovní teplotě
pod nulou;
❒ jízda s motorem, který asto b ží na-
prázdno, nebo p i jízdách na dlouhé
vzdálenosti nízkou rychlostí (nap . taxi
nebo rozvoz zboží) i po dlouhé od-
stávce vozidla;
doporučujeme provádět následující kontro-
ly častěji, než je uvedeno v plánu údržby:
❒ kontrola stavu a opotřebení obložení
předních kotoučových brzd;
❒ kontrola čistoty zámků víka motorové-
ho a zavazadlového prostoru, vyčištění
a promazání mechanismů;
❒vizuální kontrola stavu: motoru, převo-
dovky, převodných ústrojí, pevných úse-
ků a ohebných úseků potrubí (výfuku
– přívodu paliva – brzd), pryžových prv-
ků (kryty – manžety – objímky – atd.);
❒kontrola stavu nabití a hladiny elektro-
lytu baterie;
❒vizuální kontrola stavu řemenů náho-
nu vedlejších agregátů;
❒kontrola a případná výměna pylového
filtru;
❒kontrola a případná výměna vzduchové-
ho filtru.
PRAVIDELNÉ
KONTROLY
Po každých 1000 km nebo před dlouhými
cestami zkontrolujte a případně obnovte:
❒hladinu chladicí kapaliny motoru;
❒hladina brzdové kapaliny;
❒hladinu kapaliny do ostřikovačů;
❒naplnění a stav pneumatik;
❒ fungování osvětlovací soustavy (světlo-
metů, ukazatelů směru, výstražných
světel, atd.);
❒fungování stírací/ostřikovací soustavy
a umístění/opotřebení stěrek stíračů
čelního/zadního okna;
Vždy po 3 000 km zkontrolujte a případně
doplňte hladinu motorového oleje.
Doporučujeme používat výrobky firmy
PETRONAS LUBRICANTS, které byly vy-
vinuty a vyrobeny výhradně pro vozidla
značky Fiat (viz tabulku „Náplně“ v ka-
pitole „Technické údaje“).

172
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE
ÚDRŽBA A PÉČE

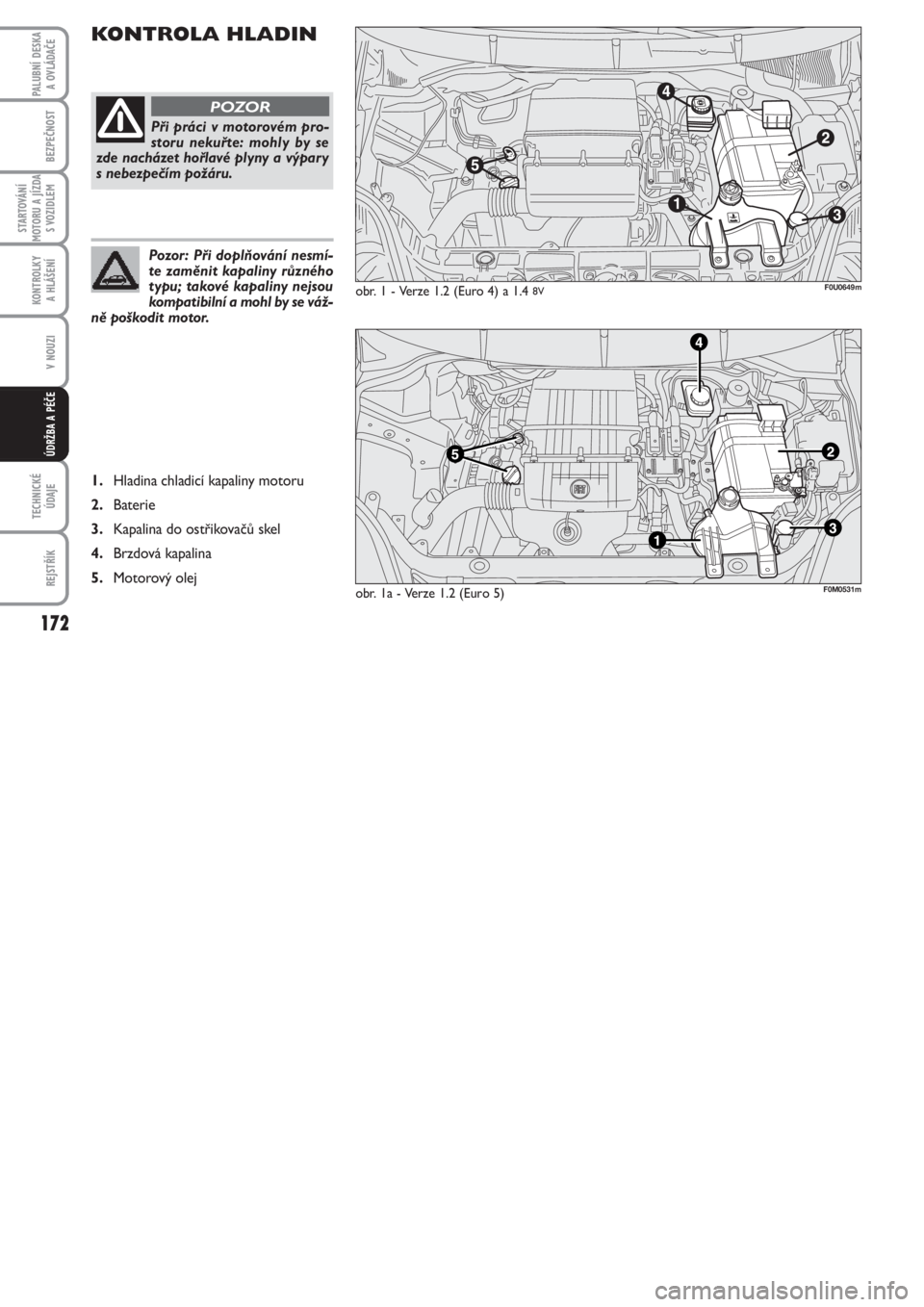

KONTROLA HLADIN
obr. 1 - Verze 1.2 (Euro 4) a 1.4 8V
Při práci v motorovém pro-
storu nekuřte: mohly by se
zde nacházet hořlavé plyny a výpary
s nebezpečím požáru.
POZOR
Pozor: Při doplňování nesmí-
te zaměnit kapaliny různého
typu; takové kapaliny nejsou
kompatibilní a mohl by se váž-
ně poškodit motor.
1.Hladina chladicí kapaliny motoru
2.Baterie
3.Kapalina do ostřikovačů skel
4.Brzdová kapalina
5.Motorový olej
F0U0649m
obr. 1a - Verze1.2 (Euro 5)F0M0531m

173
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE
ÚDRŽBA A PÉČE

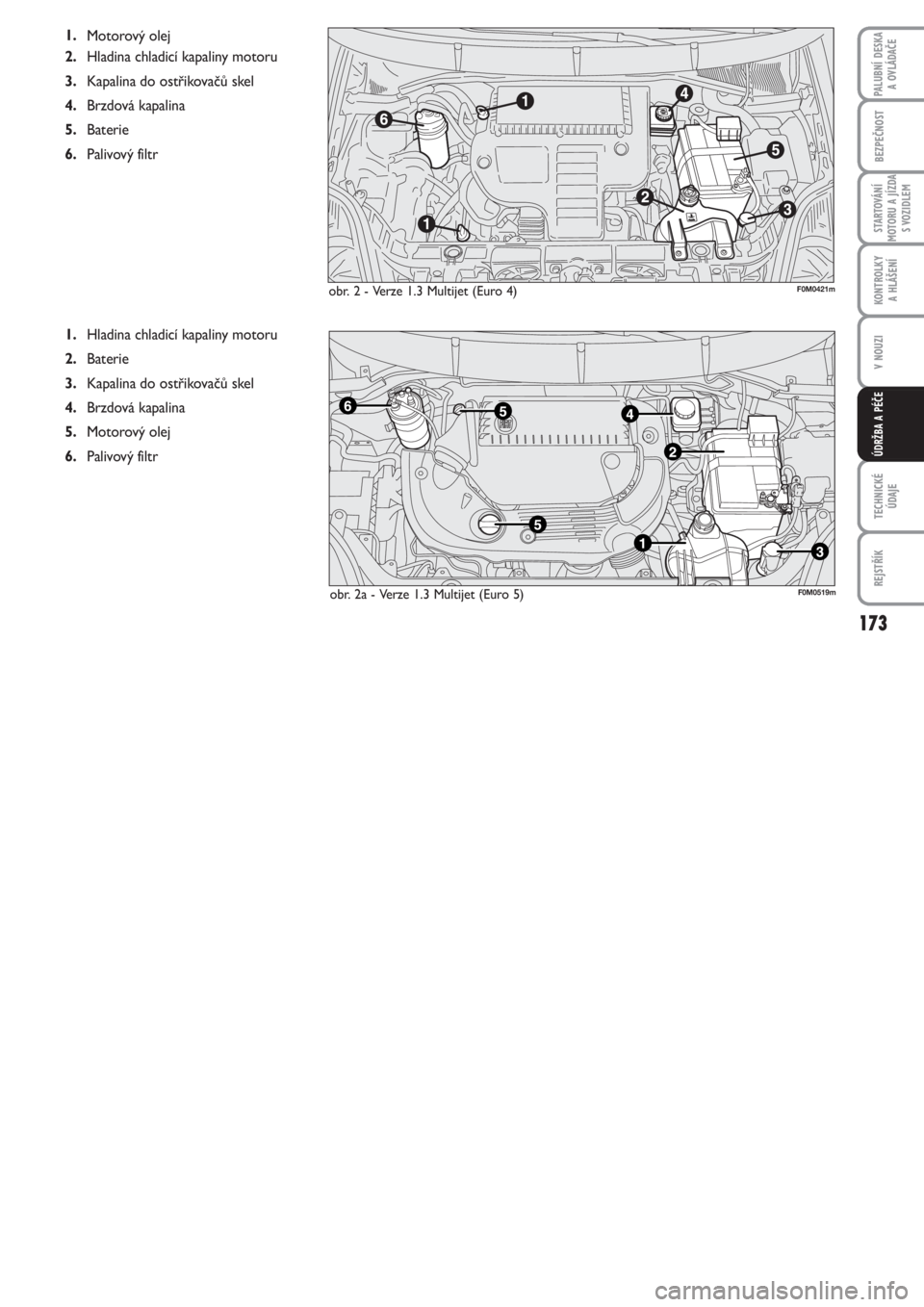

obr. 2 - Verze 1.3 Multijet (Euro 4)
1.
Motorový olej
2.Hladina chladicí kapaliny motoru
3.Kapalina do ostřikovačů skel
4.Brzdová kapalina
5.Baterie
6.Palivový filtr
1.Hladina chladicí kapaliny motoru
2.Baterie
3.Kapalina do ostřikovačů skel
4.Brzdová kapalina
5.Motorový olej
6.Palivový filtr
F0M0421m
obr. 2a - Verze 1.3 Multijet (Euro 5)F0M0519m

174
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE
ÚDRŽBA A PÉČE

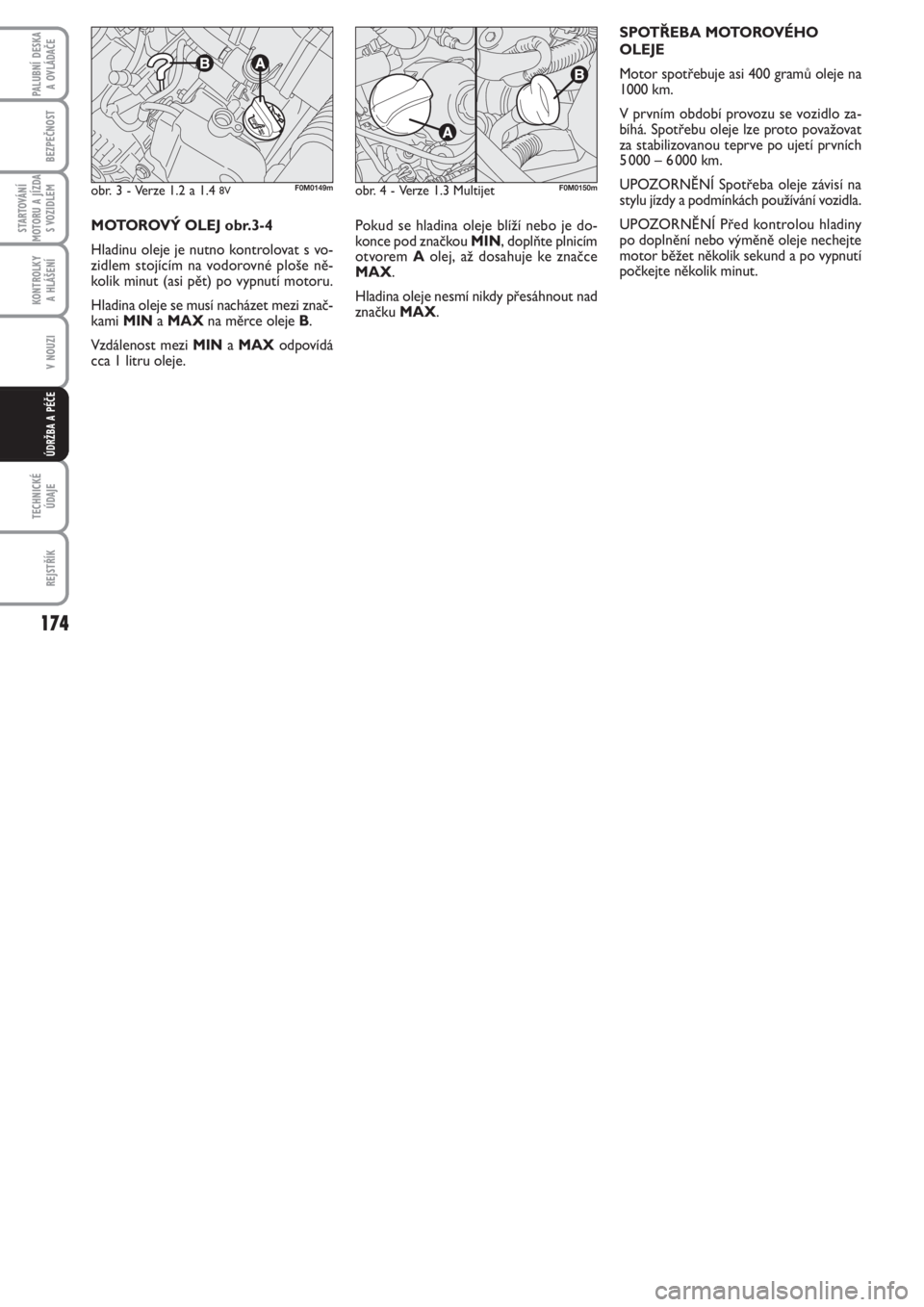

Pokud se hladina oleje blíží nebo je do-
konce pod značkou MIN, doplňte plnicím
otvorem Aolej, až dosahuje ke značce
MAX.
Hladina oleje nesmí nikdy přesáhnout nad
značku MAX.SPOTŘEBA MOTOROVÉHO
OLEJE
Motor spotřebuje asi 400 gramů oleje na
1000 km.
V prvním období provozu se vozidlo za-
bíhá. Spotřebu oleje lze proto považovat
za stabilizovanou teprve po ujetí prvních
5 000 – 6 000 km.
UPOZORNĚNÍ Spotřeba oleje závisí na
stylu jízdy a podmínkách používání vozidla.
UPOZORNĚNÍ Před kontrolou hladiny
po doplnění nebo výměně oleje nechejte
motor běžet několik sekund a po vypnutí
počkejte několik minut. MOTOROVÝ OLEJ obr.3-4
Hladinu oleje je nutno kontrolovat s vo-
zidlem stojícím na vodorovné ploše ně-
kolik minut (asi pět) po vypnutí motoru.
Hladina oleje se musí nacházet mezi znač-
kami MINa MAXna měrce oleje B.
Vzdálenost mezi MINa MAXodpovídá
cca 1 litru oleje.
obr. 3 - Verze 1.2 a 1.4 8VF0M0149mobr. 4 - Verze 1.3 MultijetF0M0150m

175
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE
ÚDRŽBA A PÉČE

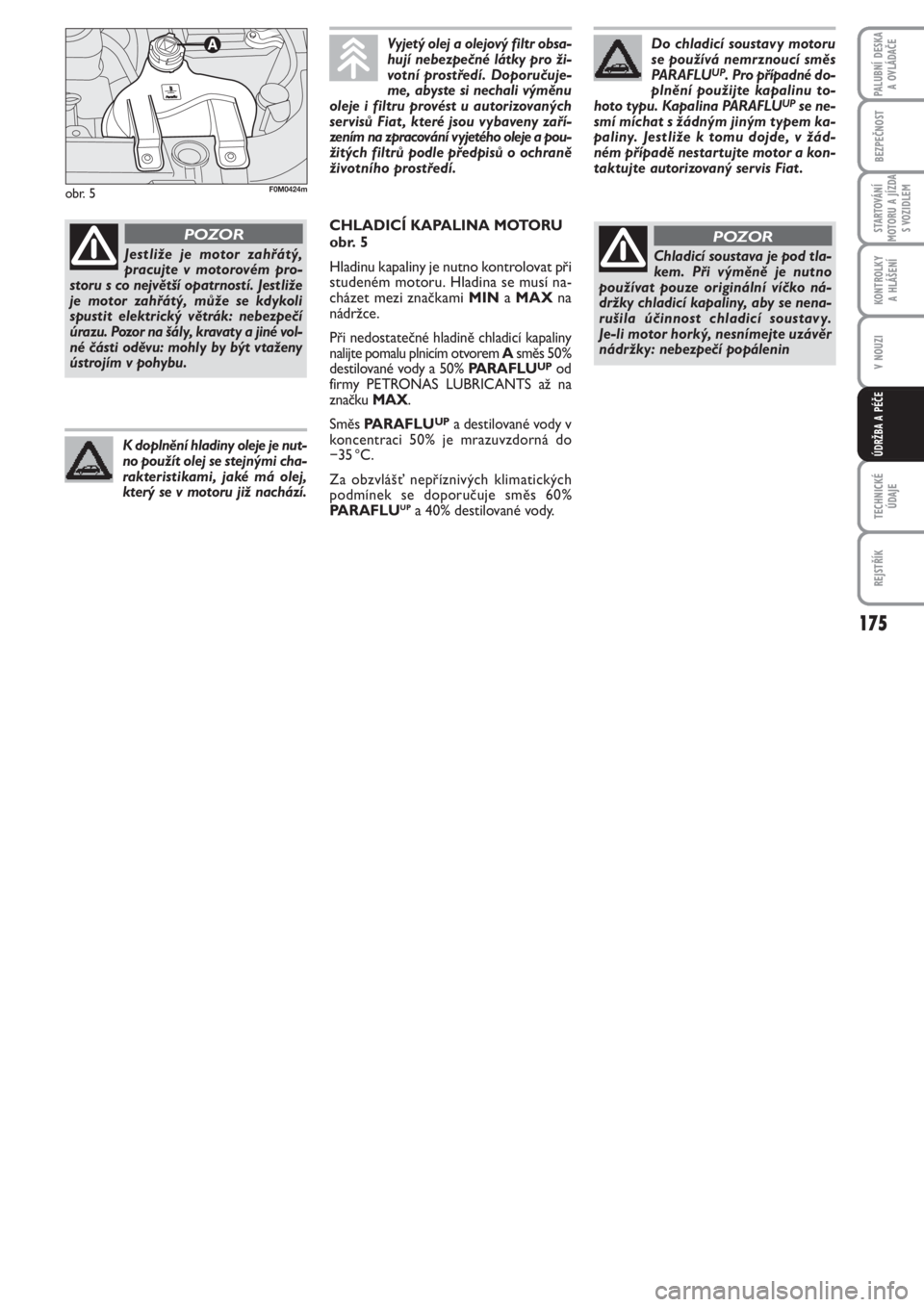

obr. 5
Do chladicí soustavy motoru
se používá nemrznoucí směs
PARAFLU
UP. Pro případné do-
plnění použijte kapalinu to-
hoto typu. Kapalina PARAFLU
UPse ne-
smí míchat s žádným jiným typem ka-
paliny. Jestliže k tomu dojde, v žád-
ném případě nestar tujte motor a kon-
taktujte autorizovaný servis Fiat .
Chladicí soustava je pod tla-
kem. Při výměně je nutno
používat pouze originální víčko ná-
držky chladicí kapaliny, aby se nena-
rušila účinnost chladicí soustavy.
Je-li motor horký, nesnímejte uzávěr
nádržky: nebezpečí popálenin
POZORCHLADICÍ KAPALINA MOTORU
obr. 5
Hladinu kapaliny je nutno kontrolovat při
studeném motoru. Hladina se musí na-
cházet mezi značkami MINa MAXna
nádržce.
Při nedostatečné hladině chladicí kapaliny
nalijte pomalu plnicím otvorem Asměs 50%
destilované vody a 50% PARAFLU
UPod
firmy PETRONAS LUBRICANTS až na
značku MAX.
Směs PARAFLU
UPa destilované vody v
koncentraci 50% je mrazuvzdorná do
−35 °C.
Za obzvlášť nepříznivých klimatických
podmínek se doporučuje směs 60%
PARAFLU
UPa 40% destilované vody.
Vyjetý olej a olejový filtr obsa-
hují nebezpečné látky pro ži-
votní prostředí. Doporučuje-
me, abyste si nechali výměnu
oleje i filtru provést u autorizovaných
servisů Fiat , které jsou vybaveny zaří-
zením na zpracování vyjetého oleje a pou-
žitých filtrů podle předpisů o ochraně
životního prostředí.
K doplnění hladiny oleje je nut-
no použít olej se stejnými cha-
rakteristikami, jaké má olej,
který se v motoru již nachází.
Jestliže je motor zahřátý,
pracujte v motorovém pro-
storu s co největší opatrností. Jestliže
je motor zahřátý, může se kdykoli
spustit elektrický větrák: nebezpečí
úrazu. Pozor na šály, kravaty a jiné vol-
né části oděvu: mohly by být vtaženy
ústrojím v pohybu.
POZOR
F0M0424m

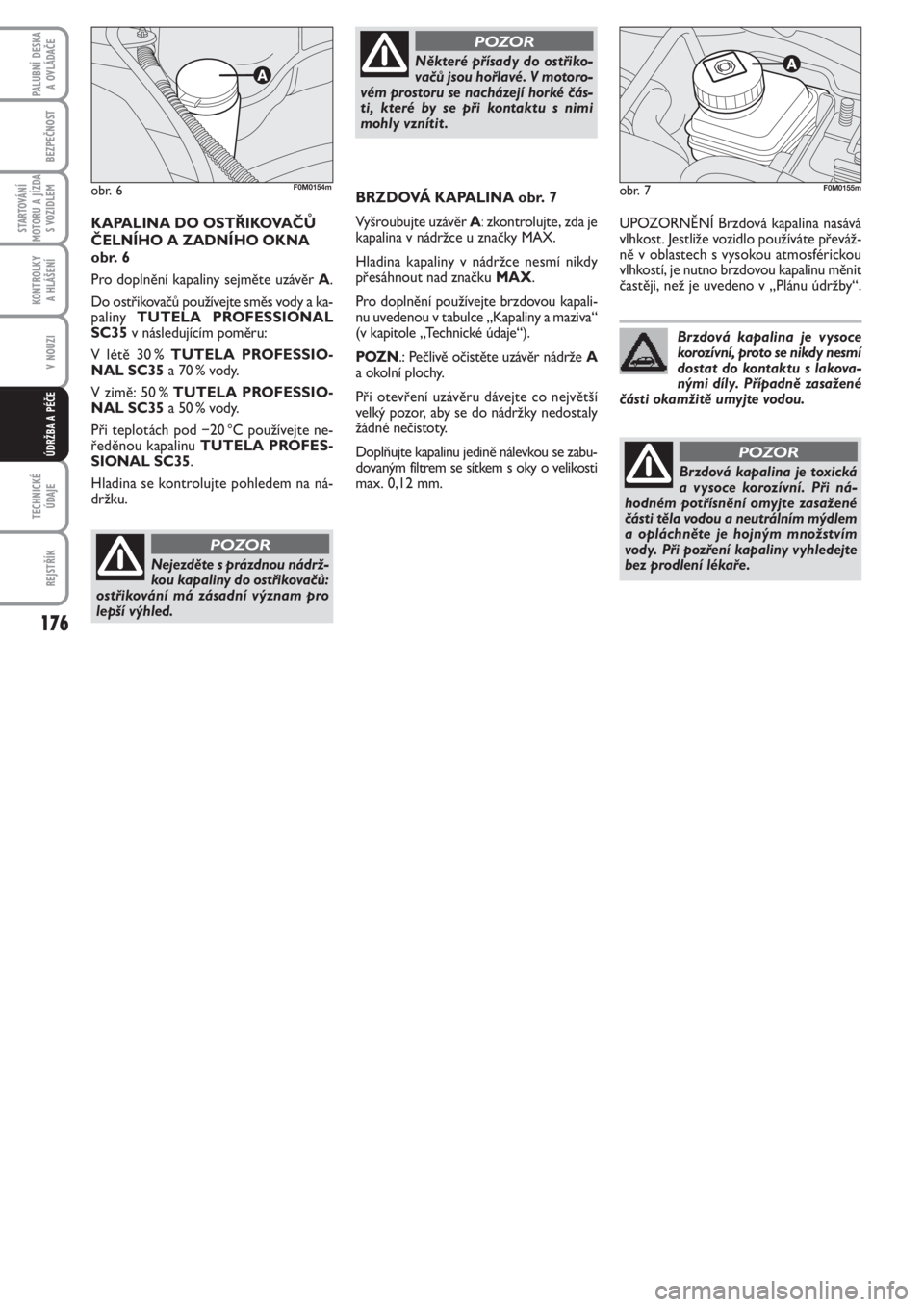

176
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE
ÚDRŽBA A PÉČE
UPOZORNĚNÍ Brzdová kapalina nasává
vlhkost. Jestliže vozidlo používáte převáž-
ně v oblastech s vysokou atmosférickou
vlhkostí, je nutno brzdovou kapalinu měnit
častěji, než je uvedeno v „Plánu údržby“.
obr. 7
Nejezděte s prázdnou nádrž-
kou kapaliny do ostřikovačů:
ostřikování má zásadní význam pro
lepší výhled.
POZOR
Některé přísady do ostřiko-
vačů jsou hořlavé. V motoro-
vém prostoru se nacházejí horké čás-
ti, které by se při kontaktu s nimi
mohly vznítit .
POZOR
Brzdová kapalina je vysoce
korozívní, proto se nikdy nesmí
dostat do kontaktu s lakova-
nými díly. Případně zasažené
části okamžitě umyjte vodou.
KAPALINA DO OSTŘIKOVAČŮ
ČELNÍHO A ZADNÍHO OKNA
obr. 6
Pro doplnění kapaliny sejměte uzávěr A.
Do ostřikovačů používejte směs vody a ka-
paliny TUTELA PROFESSIONAL
SC35v následujícím poměru:
V létě 30 % TUTELA PROFESSIO-
NAL SC35a 70 % vody.
V zimě: 50 % TUTELA PROFESSIO-
NAL SC35a 50 % vody.
Při teplotách pod −20 °C používejte ne-
ředěnou kapalinu TUTELA PROFES-
SIONAL SC35.
Hladina se kontrolujte pohledem na ná-
držku.
obr. 6F0M0154mBRZDOVÁ KAPALINA obr. 7
Vyšroubujte uzávěr A:zkontrolujte, zda je
kapalina v nádržce u značky MAX.
Hladina kapaliny v nádržce nesmí nikdy
přesáhnout nad značku MAX.
Pro doplnění používejte brzdovou kapali-
nu uvedenou v tabulce „Kapaliny a maziva“
(v kapitole „Technické údaje“).
POZN.: Pečlivě očistěte uzávěr nádrže A
a okolní plochy.
Při otevření uzávěru dávejte co největší
velký pozor, aby se do nádržky nedostaly
žádné nečistoty.
Doplňujte kapalinu jedině nálevkou se zabu-
dovaným filtrem se sítkem s oky o velikosti
max. 0,12 mm.F0M0155m
Brzdová kapalina je toxická
a vysoce korozívní. Při ná-
hodném potřísnění omyjte zasažené
části těla vodou a neutrálním mýdlem
a opláchněte je hojným množstvím
vody. Při pozření kapaliny vyhledejte
bez prodlení lékaře.
POZOR
