FIAT PUNTO 2012 Руководство по эксплуатации и техобслуживанию (in Russian)
Manufacturer: FIAT, Model Year: 2012, Model line: PUNTO, Model: FIAT PUNTO 2012Pages: 253, PDF Size: 5.61 MB
Page 221 of 253
вентилируемый дисковый тормоз
барабанные или дисковые (для моделей/рынков, где предусмотрено)
управляется вручную рычагом, воздействует на задние тормоза
239
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
с закручивающейся балкой и взаимосвязанными колесами

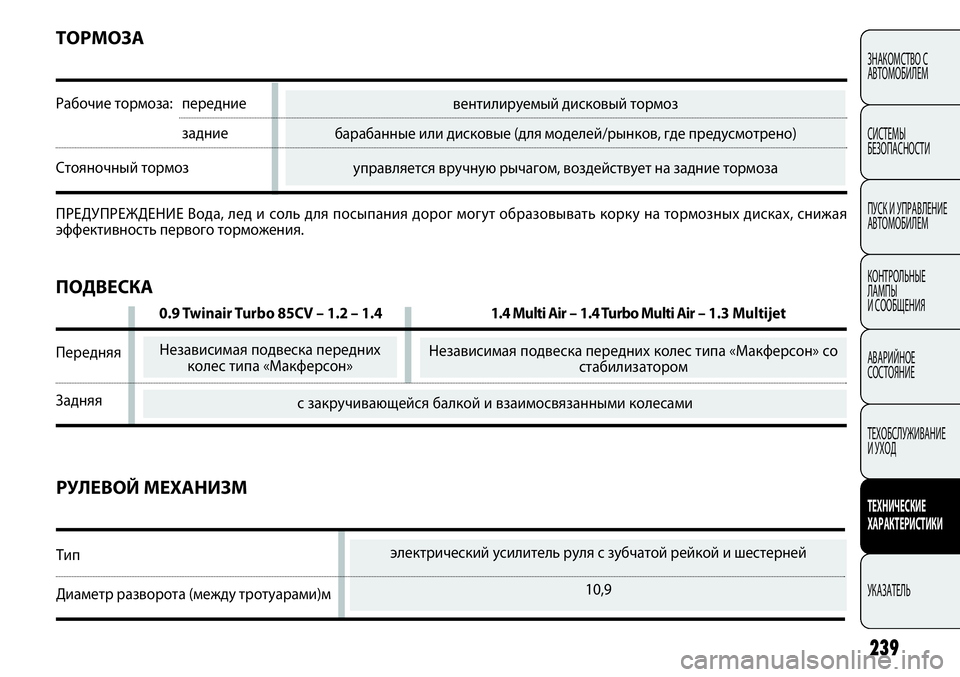

ТОРМОЗА
Рабочие тормоза: передние
задние
Стояночный тормоз
ПРЕДУПРЕЖДЕНИЕ Вода, лед и соль для посыпания дорог могут образовывать корку на тормозных дисках, снижая
эффективность первого торможения.
ПОДВЕСКА
0.9 Twinair Turbo 85CV – 1.2 – 1.4 1.4 Multi Air – 1.4 Turbo Multi Air – 1.3 Multijet
Передняя
Задняя
электрический усилитель руля с зубчатой рейкой и шестерней
10,9
РУЛЕВОЙ МЕХАНИЗМ
Тип
Диаметр разворота (между тротуарами)м
Независимая подвеска передних колес типа «Макферсон» со
стабилизатором Независимая подвеска передних
колес типа «Макферсон»
Page 222 of 253
F0U0193mрис. 217

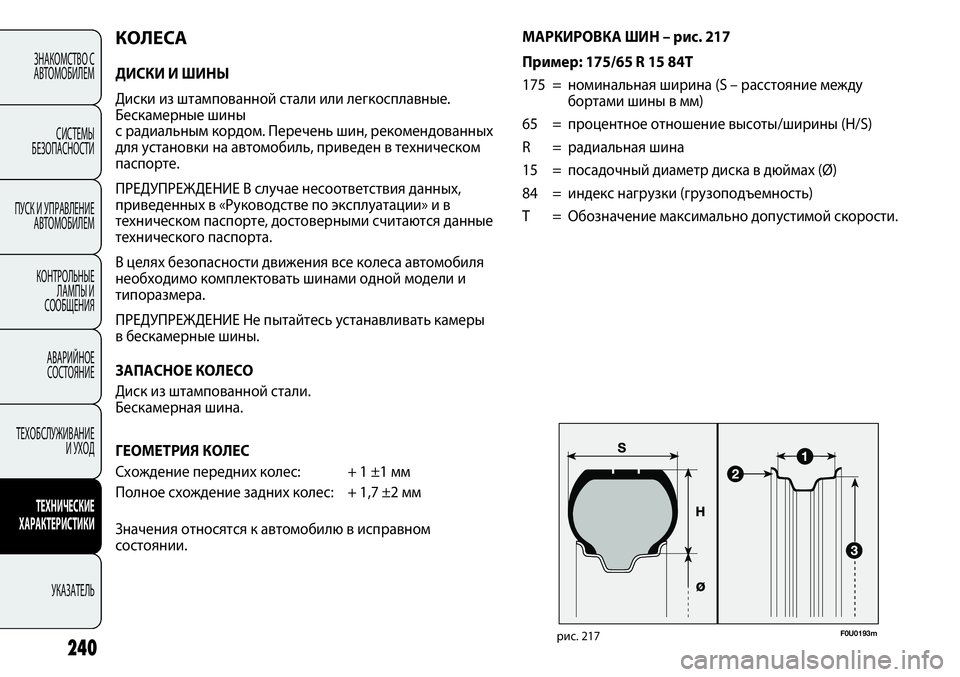

КОЛЕСА
ДИСКИ И ШИНЫ
Диски из штампованной стали или легкосплавные.
Бескамерные шины
с радиальным кордом. Перечень шин, рекомендованных
для установки на автомобиль, приведен в техническом
паспорте.
ПРЕДУПРЕЖДЕНИЕ В случае несоответствия данных,
приведенных в «Руководстве по эксплуатации» и в
техническом паспорте, достоверными считаются данные
технического паспорта.
В целях безопасности движения все колеса автомобиля
необходимо комплектовать шинами одной модели и
типоразмера.
ПРЕДУПРЕЖДЕНИЕ Не пытайтесь устанавливать камеры
в бескамерные шины.
ЗАПАСНОЕ КОЛЕСО
Диск из штампованной стали.
Бескамерная шина.
ГЕОМЕТРИЯ КОЛЕС
Схождение передних колес: + 1 ±1 мм
Полное схождение задних колес: + 1,7 ±2 мм
Значения относятся к автомобилю в исправном
состоянии.МАРКИРОВКА ШИН – рис. 217
Пример: 175/65 R 15 84T
175 = номинальная ширина (S – расстояние между
бортами шины в мм)
65 = процентное отношение высоты/ширины (H/S)
R = радиальная шина
15 = посадочный диаметр диска в дюймах (Ø)
84 = индекс нагрузки (грузоподъемность)
T = Обозначение максимально допустимой скорости.
240
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
Page 223 of 253
241
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
70= 335 кг 81= 462 кг
71= 345 кг 82= 475 кг
72= 355 кг 83= 487 кг
73= 365 кг 84= 500 кг
74= 375 кг 85= 515 кг
75= 387 кг 86= 530 кг
76= 400 кг 87= 545 кг
77= 412 кг 88= 560 кг
78= 425 кг 89= 580 кг
79= 437 кг 90= 600 кг
80= 450 кг 91= 615 кг
Q= до 160 км/ч.
Q= до 170 км/ч.
Q= до 180 км/ч.
Q= до 190 км/ч.
Q= до 200 км/ч.
Q= до 210 км/ч.
Q= до 240 км/ч.
QM + S= до 160 км/ч.
TM + S= до 190 км/ч.
НM + S= до 210 км/ч.

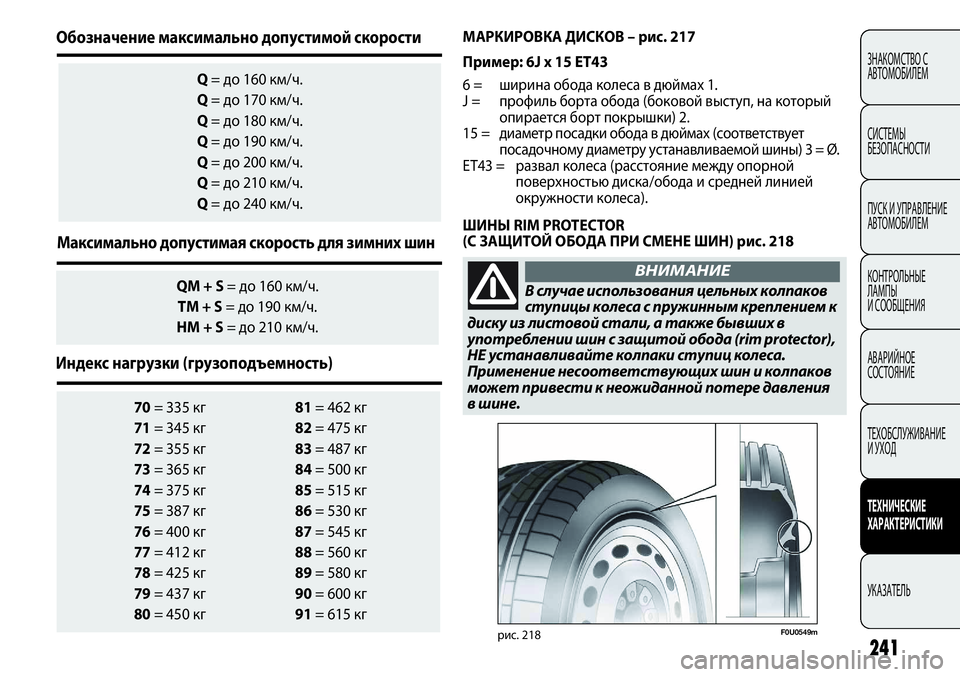

Обозначение максимально допустимой скорости
Максимально допустимая скорость для зимних шин
Индекс нагрузки (грузоподъемность)
МАРКИРОВКА ДИСКОВ – рис. 217
Пример: 6J x 15 ET43
6 = ширина обода колеса в дюймах 1.
J = профиль борта обода (боковой выступ, на который
опирается борт покрышки) 2.
15 = диаметр посадки обода в дюймах (соответствует
посадочному диаметру устанавливаемой шины) 3 = Ø.
ET43 = развал колеса (расстояние между опорной
поверхностью диска/обода и средней линией
окружности колеса).
F0U0549mрис. 218
В случае использования цельных колпаков
ступицы колеса с пружинным креплением к
диску из листовой стали, а также бывших в
употреблении шин с защитой обода (rim protector),
НЕ устанавливайте колпаки ступиц колеса.
Применение несоответствующих шин и колпаков
может привести к неожиданной потере давления
в шине.
ВНИМАНИЕ
ШИНЫ RIM PROTECTOR
(С ЗАЩИТОЙ ОБОДА ПРИ СМЕНЕ ШИН) рис. 218
Page 224 of 253
6J X 15'' – ET 43 (Õ)
6J X 16'' – ET 45 (Õ)
6,5J X 17'' – ET 46 (Õ)
6J X 15'' – ET 43
6J X 15'' – ET 43 (Õ)
6J X 15'' – ET 43 (Õ)
6J X 16'' – ET 45 (Õ)
6J X 15'' – ET 43
6J X 15'' – ET 43 (Õ)
6J X 15'' – ET 43 (Õ)
6J X 16'' – ET 45 (Õ)
6,5J X 17'' – ET 46 (Õ)
6J X 15'' – ET 43
6J X 15'' – ET 43 (Õ)
6J X 16'' – ET 45 (Õ)
6,5J X 17'' – ET 46 (Õ)
6J X 15'' – ET 43 (Õ)
6J X 16'' – ET 45 (Õ)
6J X 16'' – ET 45 (Õ)
6,5J X 17'' – ET 46 (Õ)
242
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
185/65 R15 88Q (M+S)
195/55 R16 87Q (M+S)
205/45 R17 88Q (M+S)
175/65 R15 84Q (M+S)
185/65 R15 88Q (M+S)
185/65 R15 88Q (M+S)
195/55 R16 87Q (M+S)
175/65 R15 84Q (M+S)
175/65 R15 84Q (M+S)
185/65 R15 88Q (M+S)
195/55 R16 87Q (M+S)
205/45 R17 88Q (M+S)
185/65 R15 88Q (M+S)
185/65 R15 88Q (M+S)
195/55 R16 87Q (M+S)
205/45 R17 88Q (M+S)
185/65 R15 88Q (M+S)
195/55 R16 87Q (M+S)
195/55 R16 87Q (M+S)
205/45 R17 88Q (M+S)
1.2 0.9
Twinair
Turbo85CV
1.2 ECO
1.4 Turbo
Multi Air
185/65 R15 88T
195/55 R16 87H
205/45 R17 88V
175/65 R15 84T
185/65 R15 88T
185/65 R15 88T
195/55 R16 87H
175/65 R15 84T
175/65 R15 84T
185/65 R15 88T
195/55 R16 87H
205/45 R17 88V
185/65 R15 88H
185/65 R15 88H
195/55 R16 87H
205/45 R17 88V
185/65 R15 88H
195/55 R16 87H (❍)
195/55 R16 87V (❒)
205/45 R17 88V6J X 15'' – ET 43
6J X 15'' – ET 43
6J X 15'' – ET 43
6J X 15'' – ET 43
6J X 15'' – ET 43
6J X 15'' – ET 43175/65 R15 84T
185/65 R15 88T
175/65 R15 84T
185/65 R15 88T
185/65 R15 88T
175/65 R15 84T
185/65 R15 88T
185/65 R15 88H
185/65 R15 88T
1.4 Multi Air

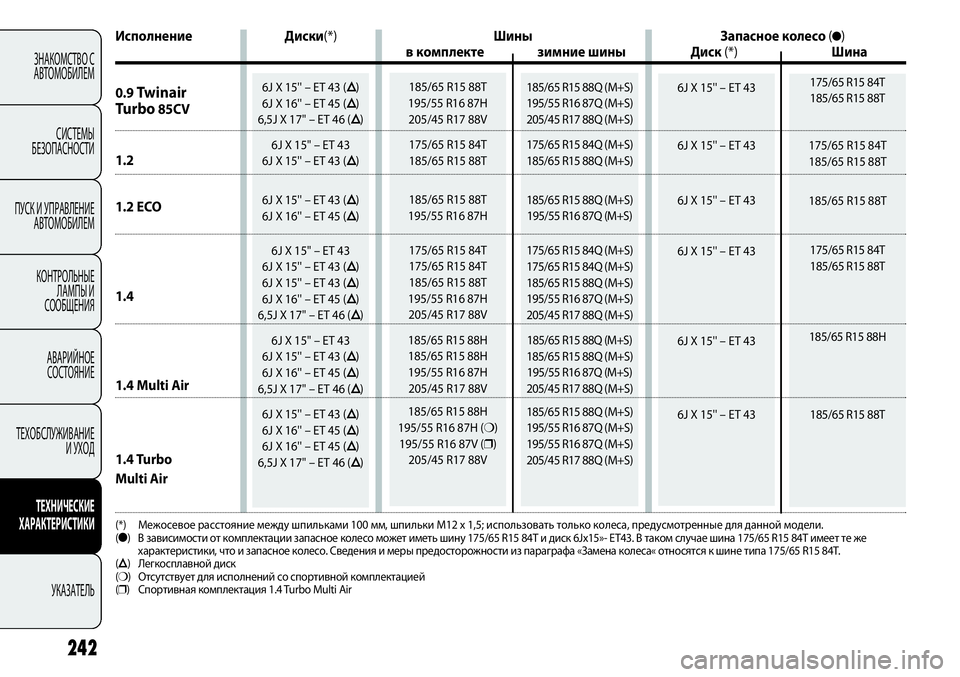

1.4 Исполнение Диски(*)Шины Запасное колесо (
ç)в комплекте зимние шины Диск(*)Шина
(*) Межосевое расстояние между шпильками 100 мм, шпильки M12 x 1,5; использовать только колеса, предусмотренные для данной модели.
(ç) В зависимости от комплектации запасное колесо может иметь шину 175/65 R15 84T и диск 6Jx15»- ET43. В таком случае шина 175/65 R15 84T имеет те же
характеристики, что и запасное колесо. Сведения и меры предосторожности из параграфа «Замена колеса« относятся к шине типа 175/65 R15 84T.
(Õ) Легкосплавной диск
(❍) Отсутствует для исполнений со спортивной комплектацией
(❒) Спортивная комплектация 1.4 Turbo Multi Air
Page 225 of 253
6J X 15'' – ET 43
6J X 15'' – ET 43 (Õ)
6J X 15'' – ET 43 (Õ)
6J X 16'' – ET 45 (Õ)
6,5J X 17'' – ET 46 (Õ)
6J X 15'' – ET 43
6J X 16'' – ET 45 (Õ)
6J X 15'' – ET 43
6J X 15'' – ET 43 (Õ)
6J X 16'' – ET 45 (Õ)
6,5J X 17'' – ET 46 (Õ)175/65 R15 84Q (M+S)
175/65 R15 84Q (M+S)
185/65 R15 88Q (M+S)
195/55 R16 87Q (M+S)
205/45 R17 88Q (M+S)
185/65 R15 88Q (M+S)
195/55 R16 87Q (M+S)
185/65 R15 88Q (M+S)
185/65 R15 88Q (M+S)
195/55 R16 87Q (M+S)
205/45 R17 88Q (M+S)175/65 R15 84T
175/65 R15 84T
185/65 R15 88T
195/55 R16 87H
205/45 R17 88V
185/65 R15 88T
195/55 R16 87H
185/65 R15 88T
185/65 R15 88T
195/55 R16 87H
205/45 R17 88V6J X 15'' – ET 43
6J X 15'' – ET 43
6J X 15'' – ET 43175/65 R15 84T
185/65 R15 88T
185/65 R15 88T
185/65 R15 88H
243
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ

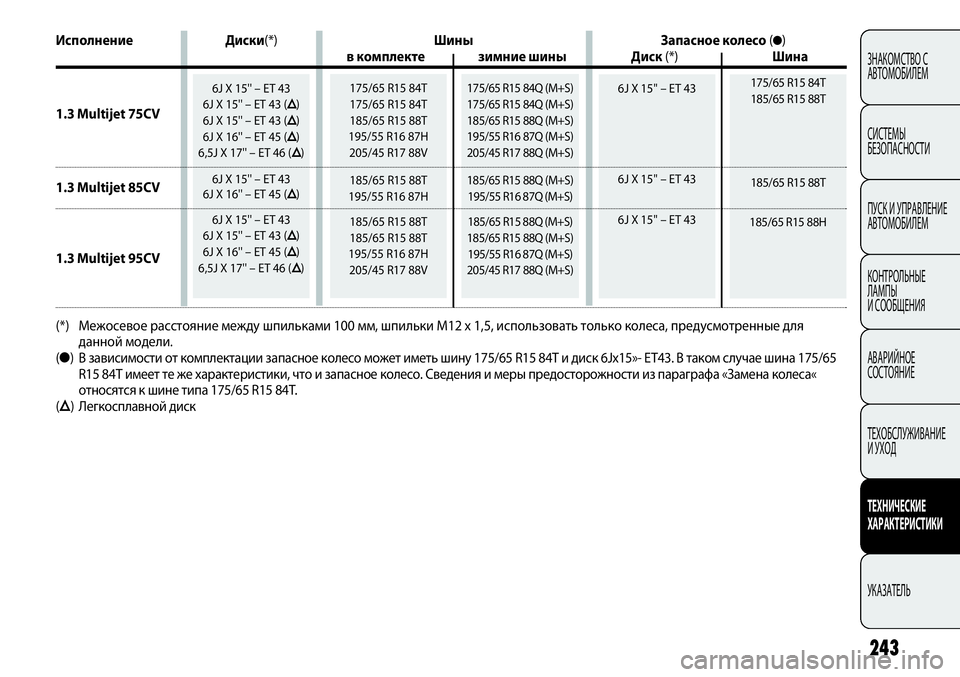

1.3 Multijet 95CV 1.3 Multijet 85CV 1.3 Multijet 75CV
Исполнение Диски(*)Шины Запасное колесо (ç)в комплекте зимние шины Диск(*)Шина
(*) Межосевое расстояние между шпильками 100 мм, шпильки M12 x 1,5, использовать только колеса, предусмотренные для
данной модели.
(
ç) В зависимости от комплектации запасное колесо может иметь шину 175/65 R15 84T и диск 6Jx15»- ET43. В таком случае шина 175/65
R15 84T имеет те же характеристики, что и запасное колесо. Сведения и меры предосторожности из параграфа «Замена колеса«
относятся к шине типа 175/65 R15 84T.
(Õ) Легкосплавной диск
Page 226 of 253
––
––
2,2 2,0
2,2 2,2
––
––
2,2 2,0
2,2 2,2
––
––
2,4 2,2
2,4 2,4
244
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
2,2 2,1
2,2 2,2
2,2 2,0
2,2 2,2
––
––
2,2 2,0
2,2 2,2
––
––
––
––2,2 2,1
2,2 2,2
2,2 2,0
2,2 2,2
––
––
2,2 2,0
2,2 2,2
––
––
2,4 2,2
2,4 2,4––
––
––
––
2,2 2,0
2,2 2,2
2,2 2,0
2,2 2,2
––
––
2,4 2,2
2,4 2,4––
––
––
––
2,2 2,0
2,2 2,2
2,2 2,0
2,2 2,2
2,2 (
❒)2,0 (❒)
2,2 (❒)2,2 (❒)
2,4 2,2
2,4 2,4

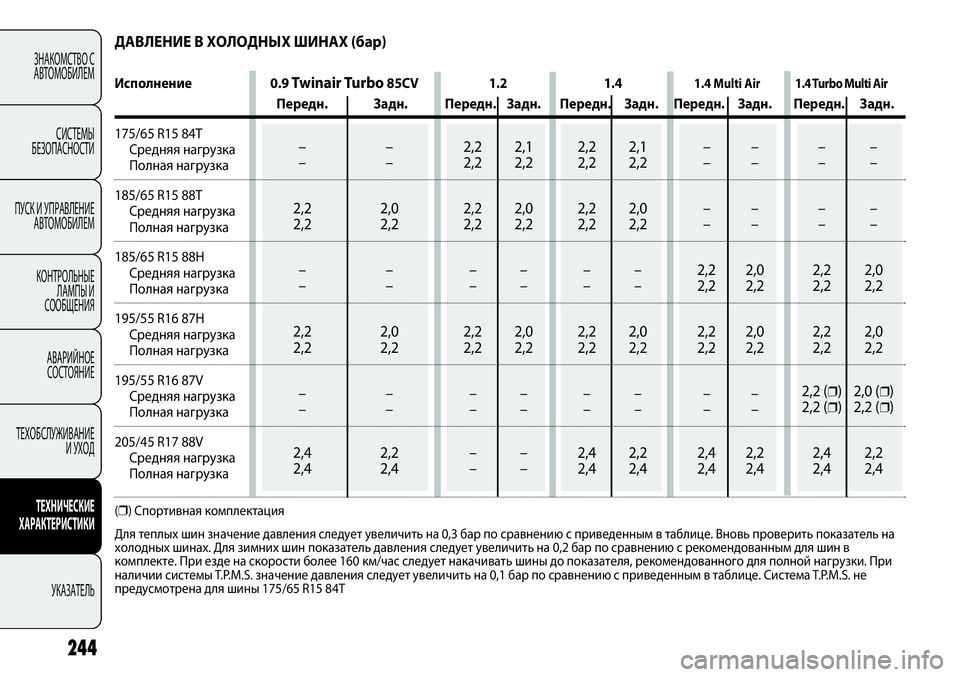

ДАВЛЕНИЕ В ХОЛОДНЫХ ШИНАХ (бар)
Исполнение 0.9 Twinair Turbo85CV1.2 1.41.4 Multi Air 1.4 Turbo Multi Air
Передн. Задн. Передн. Задн. Передн. Задн. Передн. Задн. Передн. Задн.
175/65 R15 84T
Средняя нагрузка
Полная нагрузка
185/65 R15 88T
Средняя нагрузка
Полная нагрузка
185/65 R15 88H
Средняя нагрузка
Полная нагрузка
195/55 R16 87H
Средняя нагрузка
Полная нагрузка
195/55 R16 87V
Средняя нагрузка
Полная нагрузка
205/45 R17 88V
Средняя нагрузка
Полная нагрузка
(❒) Спортивная комплектация
Для теплых шин значение давления следует увеличить на 0,3 бар по сравнению с приведенным в таблице. Вновь проверить показатель на
холодных шинах. Для зимних шин показатель давления следует увеличить на 0,2 бар по сравнению с рекомендованным для шин в
комплекте. При езде на скорости более 160 км/час следует накачивать шины до показателя, рекомендованного для полной нагрузки. При
наличии системы T.P.M.S. значение давления следует увеличить на 0,1 бар по сравнению с приведенным в таблице. Система T.P.M.S. не
предусмотрена для шины 175/65 R15 84T
Page 227 of 253
245
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
2,4 2,1
2,5 2,2
2,3 2,1
2,3 2,3
2,3 2,1
2,4 2,4
2,4 2,2
2,5 2,42,4 2,1
2,5 2,2
2,3 2,1
2,3 2,3
2,3 2,1
2,4 2,4
2,4 2,2
2,5 2,4––
––
2,3 2,1
2,3 2,3
2,3 2,1
2,4 2,4
2,4 2,2
2,5 2,4

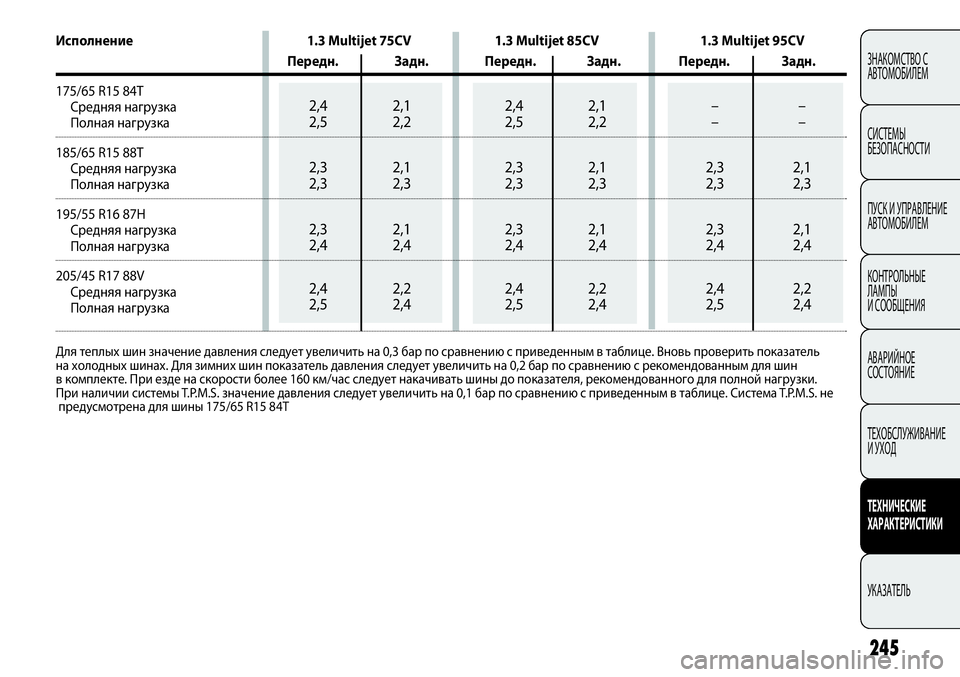

Исполнение 1.3 Multijet 75CV 1.3 Multijet 85CV 1.3 Multijet 95CV
Передн. Задн. Передн. Задн. Передн. Задн.
175/65 R15 84T
Средняя нагрузка
Полная нагрузка
185/65 R15 88T
Средняя нагрузка
Полная нагрузка
195/55 R16 87H
Средняя нагрузка
Полная нагрузка
205/45 R17 88V
Средняя нагрузка
Полная нагрузка
Для теплых шин значение давления следует увеличить на 0,3 бар по сравнению с приведенным в таблице. Вновь проверить показатель
на холодных шинах. Для зимних шин показатель давления следует увеличить на 0,2 бар по сравнению с рекомендованным для шин
в комплекте. При езде на скорости более 160 км/час следует накачивать шины до показателя, рекомендованного для полной нагрузки.
При наличии системы T.P.M.S. значение давления следует увеличить на 0,1 бар по сравнению с приведенным в таблице. Система T.P.M.S. не
предусмотрена для шины 175/65 R15 84T
Page 228 of 253

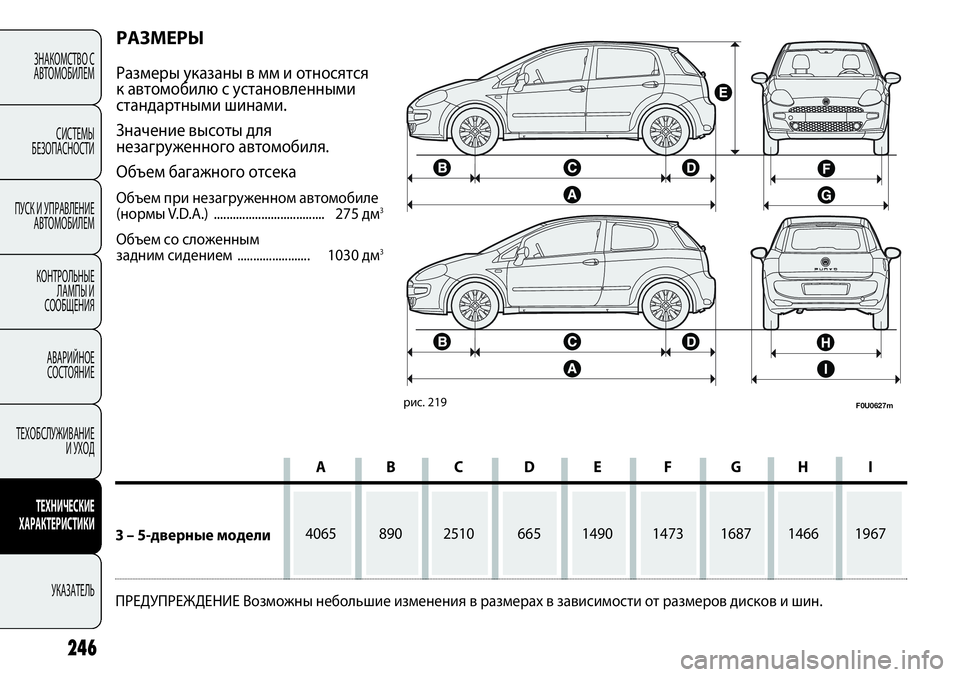

РАЗМЕРЫ
Размеры указаны в мм и относятся
к автомобилю с установленными
стандартными шинами.
Значение высоты для
незагруженного автомобиля.
Объем багажного отсека
Объем при незагруженном автомобиле
(нормы V.D.A.) ...................................275 дм3
Объем со сложенным
задним сидением .......................1030 дм3
246
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
рис. 219F0U0627m
ABCDE FGHI
3 – 5-дверные модели4065 890 2510 665 1490 1473 1687 1466 1967
ПРЕДУПРЕЖДЕНИЕ Возможны небольшие изменения в размерах в зависимости от размеров дисков и шин.
Page 229 of 253
247
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ

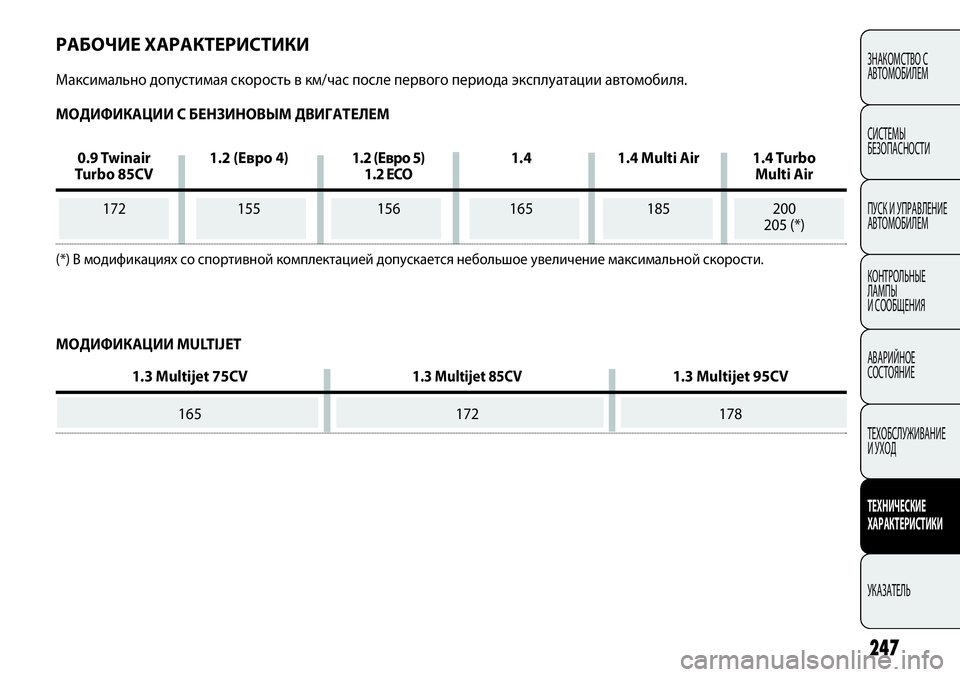

РАБОЧИЕ ХАРАКТЕРИСТИКИ
Максимально допустимая скорость в км/час после первого периода эксплуатации автомобиля.
МОДИФИКАЦИИ С БЕНЗИНОВЫМ ДВИГАТЕЛЕМ
0.9 Twinair 1.2 (Евро 4) 1.2 (Евро 5) 1.4 1.4 Multi Air 1.4 Turbo
Turbo 85CV 1.2 ECO Multi Air
172 155 156 165 185 200
205 (*)
(*) В модификациях со спортивной комплектацией допускается небольшое увеличение максимальной скорости.
МОДИФИКАЦИИ MULTIJET
1.3 Multijet 75CV1.3 Multijet 85CV1.3 Multijet 95CV
165 172 178
Page 230 of 253

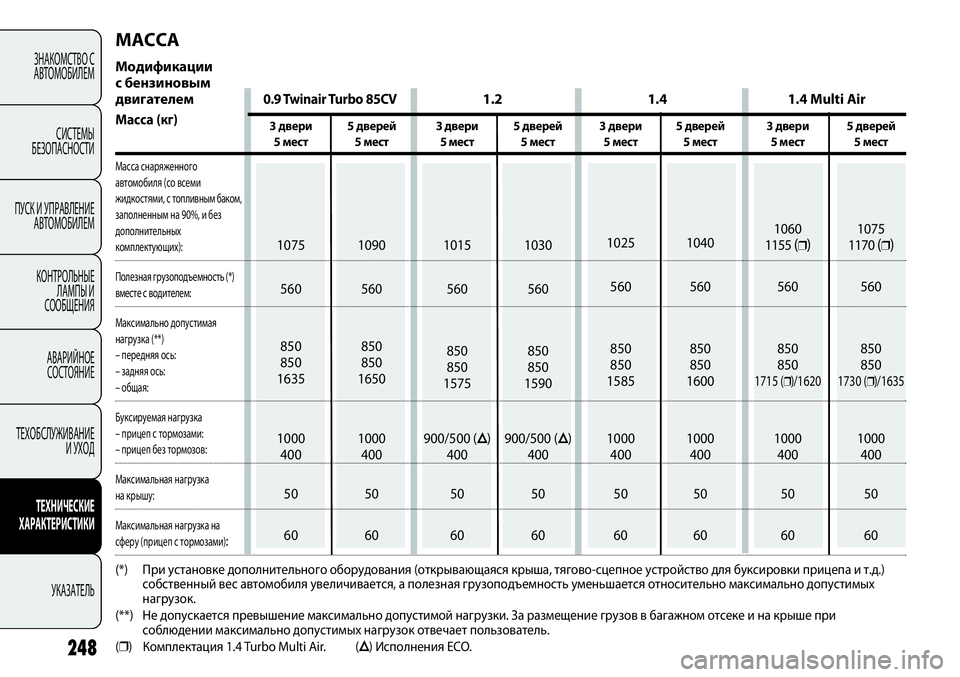

МАССА
Модификации
с бензиновым
двигателем0.9 Twinair Turbo 85CV1.2 1.4 1.4 Multi Air
Масса (кг)
Масса снаряженного
автомобиля (со всеми
жидкостями, с топливным баком,
заполненным на 90%, и без
дополнительных
комплектующих):
Полезная грузоподъемность (*)
вместе с водителем:
Максимально допустимая
нагрузка (**)
– передняя ось:
– задняя ось:
– общая:
Буксируемая нагрузка
– прицеп с тормозами:
– прицеп без тормозов:
Максимальная нагрузка
на крышу:
Максимальная нагрузка на
сферу (прицеп с тормозами):
(*) При установке дополнительного оборудования (открывающаяся крыша, тягово-сцепное устройство для буксировки прицепа и т.д.)
собственный вес автомобиля увеличивается, а полезная грузоподъемность уменьшается относительно максимально допустимых
нагрузок.
(**) Не допускается превышение максимально допустимой нагрузки. За размещение грузов в багажном отсеке и на крыше при
соблюдении максимально допустимых нагрузок отвечает пользователь.
(❒) Комплектация 1.4 Turbo Multi Air. (Õ) Исполнения ECO.
248
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
3 двери
5 мест
1025
560
850
850
1585
1000
400
50
60
3 двери
5 мест
1060
1155 (❒)
560
850
850
1715 (❒)/1620
1000
400
50
60
5 дверей
5 мест
1075
1170 (❒)
560
850
850
1730 (❒)/1635
1000
400
50
60
5 дверей
5 мест
1040
560
850
850
1600
1000
400
50
60
3 двери
5 мест
1015
560
850
850
1575
900/500 (
Õ)
400
50
60
5 дверей
5 мест
1030
560
850
850
1590
900/500 (
Õ)
400
50
60
3 двери
5 мест
1075
560
850
850
1635
1000
400
50
60
5 дверей
5 мест
1090
560
850
850
1650
1000
400
50
60
