ИДЕНТИФИКАЦИОННЫЕ
ДАННЫЕ
СВОДНАЯ ТАБЛИЧКА
ИДЕНТИФИКАЦИОННЫХ ДАННЫХ

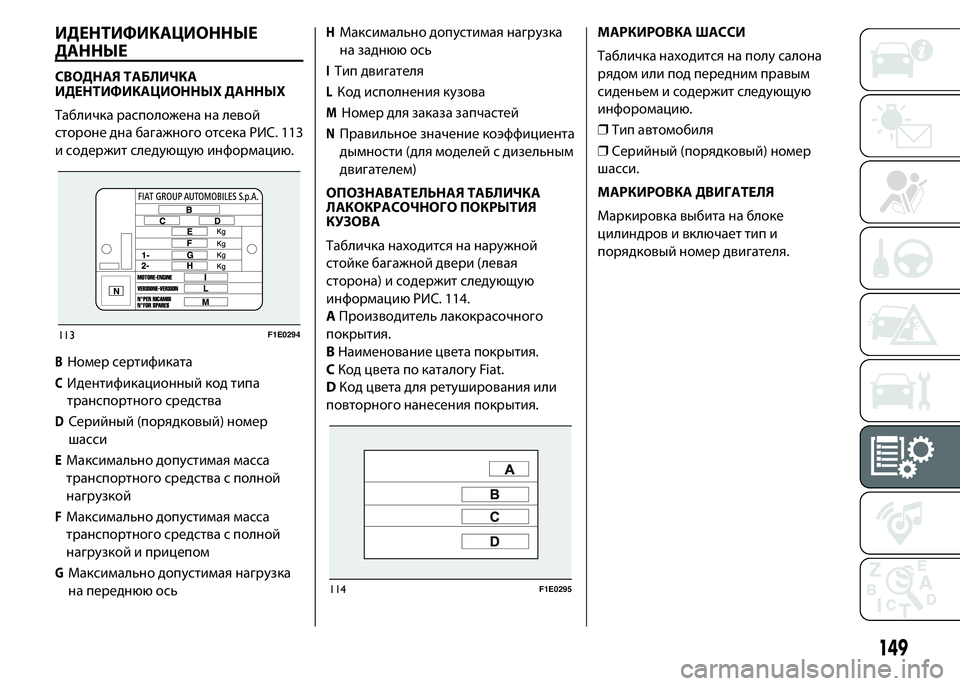

Табличка расположена на левой
стороне дна багажного отсека РИС. 113
и содержит следующую информацию.
BНомер сертификата
CИдентификационный код типа
транспортного средства
DСерийный (порядковый) номер
шасси
EМаксимально допустимая масса
транспортного средства с полной
нагрузкой
FМаксимально допустимая масса
транспортного средства с полной
нагрузкой и прицепом
GМаксимально допустимая нагрузка
на переднюю ось
HМаксимально допустимая нагрузка
на заднюю ось
IТип двигателя
LКод исполнения кузова
MНомер для заказа запчастей
NПравильное значение коэффициента
дымности (для моделей с дизельным
двигателем)
ОПОЗНАВАТЕЛЬНАЯ ТАБЛИЧКА
ЛАКОКРАСОЧНОГО ПОКРЫТИЯ
КУЗОВА
Табличка находится на наружной
стойке багажной двери (левая
сторона) и содержит следующую
информацию РИС. 114.
AПроизводитель лакокрасочного
покрытия.
BНаименование цвета покрытия.
CКод цвета по каталогу Fiat.
DКод цвета для ретуширования или
повторного нанесения покрытия.МАРКИРОВКА ШАССИ
Табличка находится на полу салона
рядом или под передним правым
сиденьем и содержит следующую
инфоромацию.
❒Тип автомобиля
❒Серийный (порядковый) номер
шасси.
МАРКИРОВКА ДВИГАТЕЛЯ
Маркировка выбита на блоке
цилиндров и включает тип и
порядковый номер двигателя.
113F1E0294
114F1E0295
149

ДВИГАТЕЛЬ

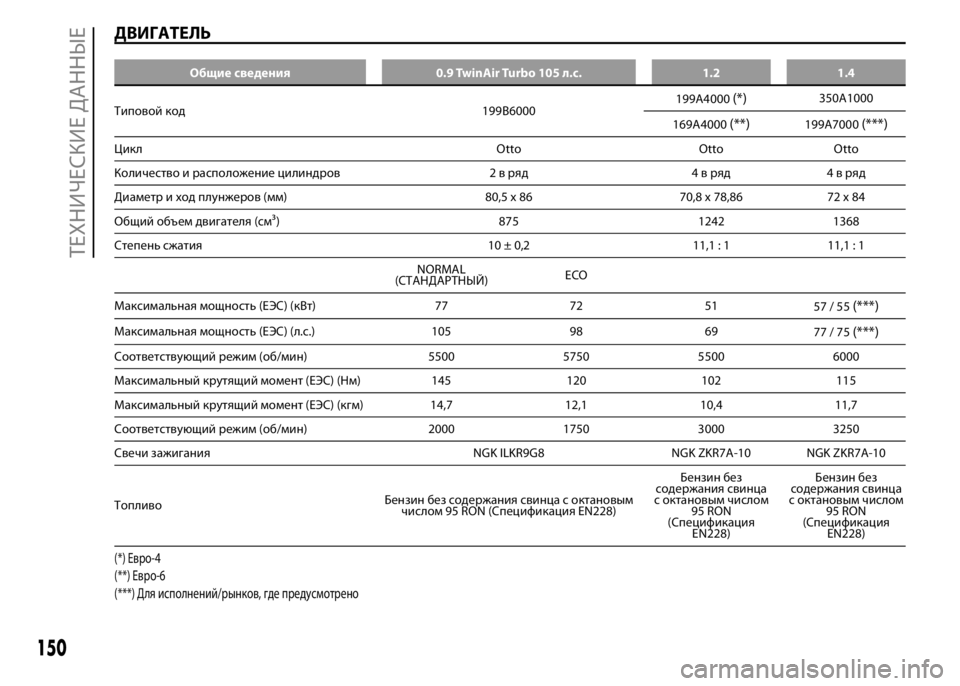

Общие сведения 0.9 TwinAir Turbo 105 л.с. 1.2 1.4
Типовой код 199B6000199A4000(*)350A1000
169A4000
(**)199A7000(***)
Цикл Otto Otto Otto
Количество и расположение цилиндров 2 в ряд 4 в ряд 4 в ряд
Диаметр и ход плунжеров (мм) 80,5 x 86 70,8 x 78,86 72 x 84
Общий объем двигателя (см³) 875 1242 1368
Степень сжатия 10 ± 0,2 11,1 : 1 11,1 : 1
NORMAL
(СТАНДАРТНЫЙ)ECO
Максимальная мощность (ЕЭС) (кВт) 77 72 51
57/55
(***)
Максимальная мощность (ЕЭС) (л.с.) 105 98 69
77/75(***)
Соответствующий режим (об/мин) 5500 5750 5500 6000
Максимальный крутящий момент (ЕЭС) (Нм) 145 120 102 115
Максимальный крутящий момент (ЕЭС) (кгм) 14,7 12,1 10,4 11,7
Соответствующий режим (об/мин) 2000 1750 3000 3250
Свечи зажигания NGK ILKR9G8 NGK ZKR7A-10 NGK ZKR7A-10
ТопливоБензин без содержания свинца с октановым
числом 95 RON (Спецификация EN228)Бензин без
содержания свинца
с октановым числом
95 RON
(Спецификация
EN228)Бензин без
содержания свинца
с октановым числом
95 RON
(Спецификация
EN228)
(*) Евро-4
(**) Евро-6
(***) Для исполнений/рынков, где предусмотрено
150
ТЕХНИЧЕСКИЕ ДАННЫЕ

Общие сведения

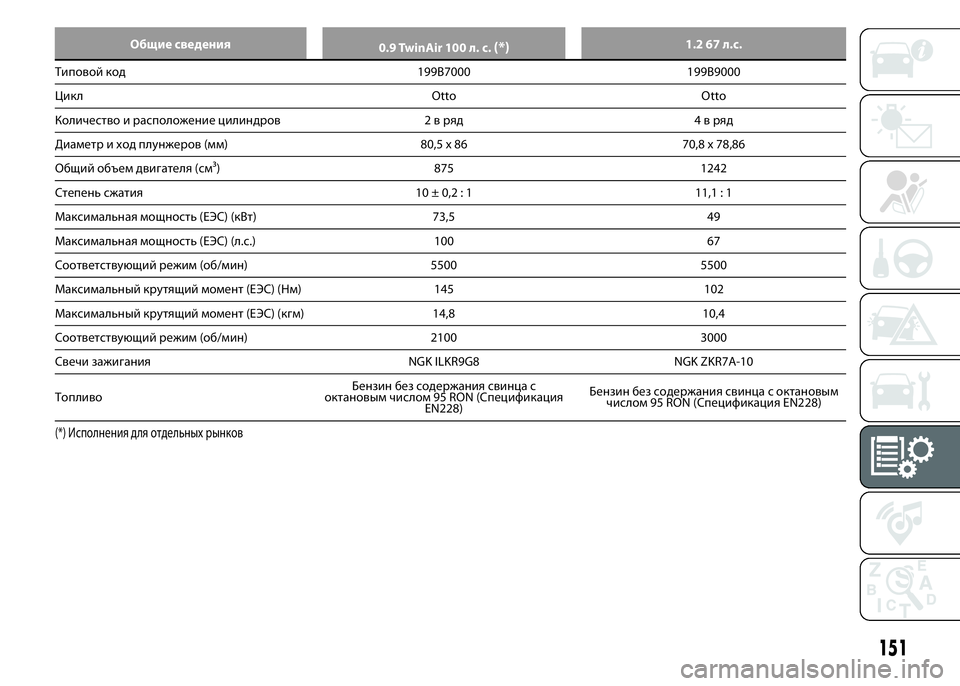

0.9 TwinAir 100 л. с.(*)1.2 67 л.с.
Типовой код 199B7000 199B9000
Цикл Otto Otto
Количество и расположение цилиндров 2 в ряд 4 в ряд
Диаметр и ход плунжеров (мм) 80,5 x 86 70,8 x 78,86
Общий объем двигателя (см³) 875 1242
Степень сжатия 10 ± 0,2 : 1 11,1 : 1
Максимальная мощность (ЕЭС) (кВт) 73,5 49
Максимальная мощность (ЕЭС) (л.с.) 100 67
Соответствующий режим (об/мин) 5500 5500
Максимальный крутящий момент (ЕЭС) (Нм) 145 102
Максимальный крутящий момент (ЕЭС) (кгм) 14,8 10,4
Соответствующий режим (об/мин) 2100 3000
Свечи зажигания NGK ILKR9G8 NGK ZKR7A-10
ТопливоБензин без содержания свинца с
октановым числом 95 RON (Спецификация
EN228)Бензин без содержания свинца с октановым
числом 95 RON (Спецификация EN228)
(*) Исполнения для отдельныхрынков
151

Общие сведения

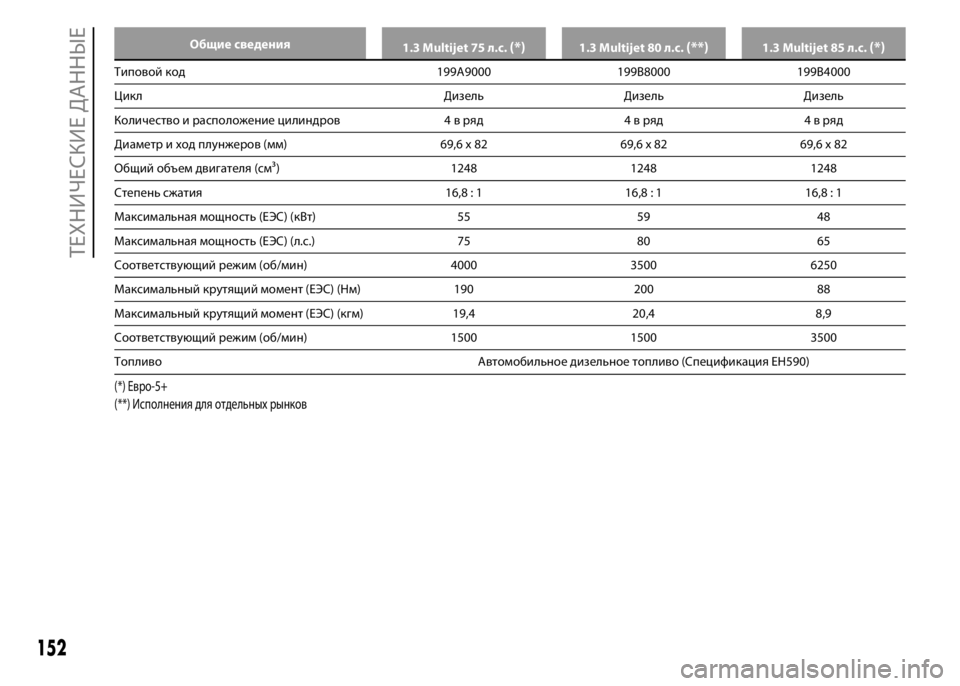

1.3 Multijet 75 л.с.(*)1.3 Multijet 80 л.с.(**)1.3 Multijet 85 л.с.(*)
Типовой код 199A9000 199B8000 199B4000
Цикл Дизель Дизель Дизель
Количество и расположение цилиндров 4 в ряд 4 в ряд 4 в ряд
Диаметр и ход плунжеров (мм) 69,6 x 82 69,6 x 82 69,6 x 82
Общий объем двигателя (см³) 1248 1248 1248
Степень сжатия 16,8 : 1 16,8 : 1 16,8 : 1
Максимальная мощность (ЕЭС) (кВт) 55 59 48
Максимальная мощность (ЕЭС) (л.с.) 75 80 65
Соответствующий режим (об/мин) 4000 3500 6250
Максимальный крутящий момент (ЕЭС) (Нм) 190 200 88
Максимальный крутящий момент (ЕЭС) (кгм) 19,4 20,4 8,9
Соответствующий режим (об/мин) 1500 1500 3500
Топливо Автомобильное дизельное топливо (Спецификация ЕН590)
(*) Евро-5+
(**) Исполнения для отдельныхрынков
152
ТЕХНИЧЕСКИЕ ДАННЫЕ

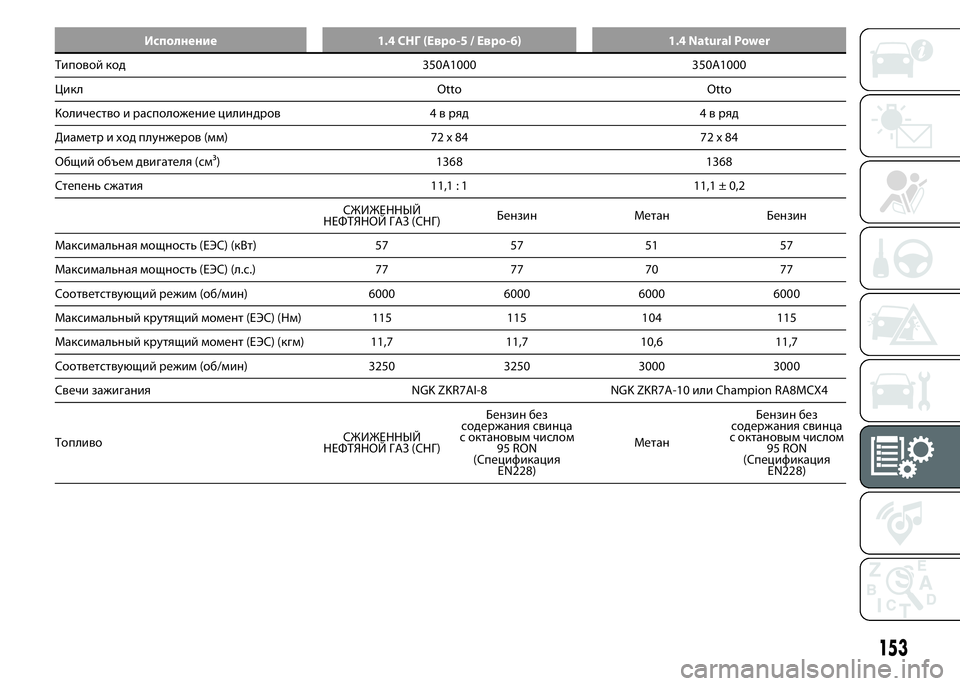

Исполнение 1.4 СНГ (Евро-5 / Евро-6) 1.4 Natural Power
Типовой код 350A1000 350A1000
Цикл Otto Otto
Количество и расположение цилиндров 4 в ряд 4 в ряд
Диаметр и ход плунжеров (мм) 72 x 84 72 x 84
Общий объем двигателя (см³) 1368 1368
Степень сжатия 11,1 : 1 11,1 ± 0,2
СЖИЖЕННЫЙ
НЕФТЯНОЙ ГАЗ (СНГ)Бензин Метан Бензин
Максимальная мощность (ЕЭС) (кВт) 57 57 51 57
Максимальная мощность (ЕЭС) (л.с.) 77 77 70 77
Соответствующий режим (об/мин) 6000 6000 6000 6000
Максимальный крутящий момент (ЕЭС) (Нм) 115 115 104 115
Максимальный крутящий момент (ЕЭС) (кгм) 11,7 11,7 10,6 11,7
Соответствующий режим (об/мин) 3250 3250 3000 3000
Свечи зажигания NGK ZKR7AI-8 NGK ZKR7A-10 или Champion RA8MCX4
ТопливоСЖИЖЕННЫЙ
НЕФТЯНОЙ ГАЗ (СНГ)Бензин без
содержания свинца
с октановым числом
95 RON
(Спецификация
EN228)МетанБензин без
содержания свинца
с октановым числом
95 RON
(Спецификация
EN228)
153

КОЛЕСА
165) 169)
ДИСКИ И ШИНЫ В КОМПЛЕКТАЦИИ
Межосевое расстояние между шпильками 100 мм, шпильки M12 x 1,5 должны использоваться только для колес,
предусмотренныхдля данной модели автомобиля.
В зависимости от комплектации запасное колесо может иметь шину 175/65 R15 84T и диск 6Jx15”- ET43.

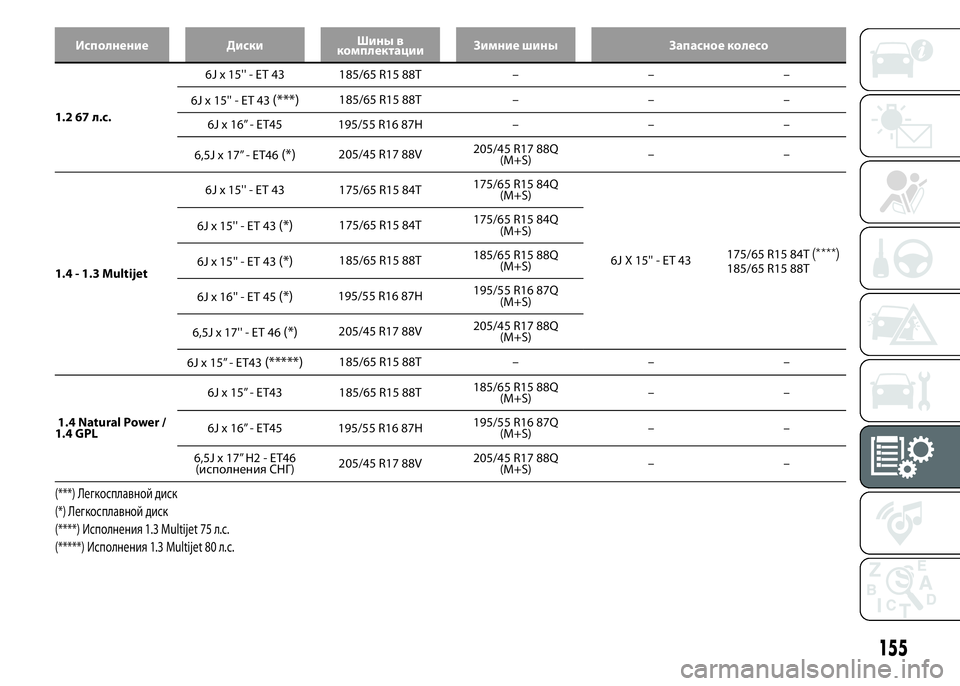

Исполнение ДискиШины в
комплектацииЗимние шины Запасное колесо
0.9 TwinAir Turbo6Jx15''-ET43
(*)185/65 R15 88T185/65 R15 88Q
(M+S)
6JX15''-ET43175/65 R15 84T
(**)185/65 R15 88T 6Jx16''-ET45(*)195/55 R16 87H195/55 R16 87Q
(M+S)
6,5J x 17'' - ET 46
(*)205/45 R17 88V205/45 R17 88Q
(M+S)
6J x 15” - ET43
(***)185/65 R15 88T –
1.2 69 л.с.6J x 15'' - ET 43 175/65 R15 84T175/65 R15 84Q
(M+S)
6JX15''-ET43175/65 R15 84T
6Jx15''-ET43
(*)185/65 R15 88T185/65 R15 88Q
(M+S)185/65 R15 88T
6,5J x 17” - ET46
(*)205/45 R17 88V205/45 R17 88Q
(M+S)––
(*) Легкосплавной диск
(**) Исполнения 0.9 Twinair Turbo 105 л.с.
(***) Легкосплавной диск
154
ТЕХНИЧЕСКИЕ ДАННЫЕ

Исполнение ДискиШины в
комплектацииЗимние шины Запасное колесо
1.2 67 л.с.6J x 15'' - ET 43 185/65 R15 88T – – –
6J x 15'' - ET 43
(***)185/65 R15 88T – – –
6J x 16” - ET45 195/55 R16 87H – – –
6,5J x 17” - ET46
(*)205/45 R17 88V205/45 R17 88Q
(M+S)––
1.4 - 1.3 Multijet6J x 15'' - ET 43 175/65 R15 84T175/65 R15 84Q
(M+S)
6JX15''-ET43175/65 R15 84T
(****)185/65 R15 88T 6J x 15'' - ET 43
(*)175/65 R15 84T175/65 R15 84Q
(M+S)
6J x 15'' - ET 43
(*)185/65 R15 88T185/65 R15 88Q
(M+S)
6J x 16'' - ET 45
(*)195/55 R16 87H195/55 R16 87Q
(M+S)
6,5J x 17'' - ET 46
(*)205/45 R17 88V205/45 R17 88Q
(M+S)
6J x 15” - ET43
(*****)185/65 R15 88T – – –
1.4 Natural Power /
1.4 GPL6J x 15” - ET43 185/65 R15 88T185/65 R15 88Q
(M+S)––
6J x 16” - ET45 195/55 R16 87H195/55 R16 87Q
(M+S)––
6,5J x 17” H2 - ET46
(исполнения СНГ)205/45 R17 88V205/45 R17 88Q
(M+S)––
(***) Легкосплавной диск
(*) Легкосплавной диск
(****) Исполнения 1.3 Multijet 75 л.с.
(*****) Исполнения 1.3 Multijet 80 л.с.
155

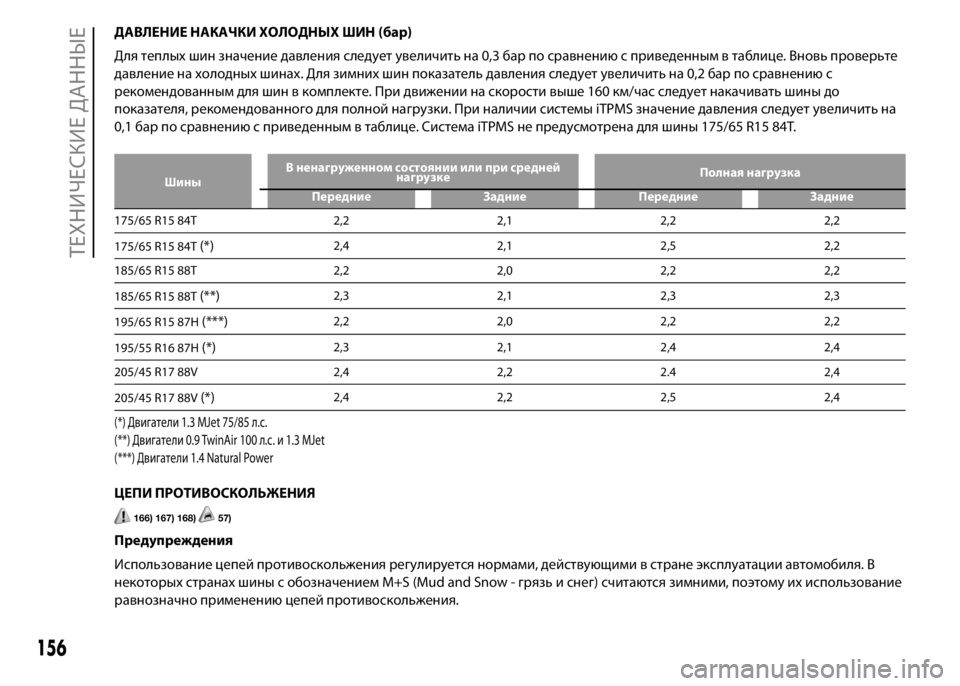

ДАВЛЕНИЕ НАКАЧКИ ХОЛОДНЫХ ШИН (бар)
Для теплыхшин значение давления следует увеличить на 0,3 бар по сравнению с приведенным в таблице. Вновь проверьте
давление на холодных шинах. Для зимних шин показатель давления следует увеличить на 0,2 бар по сравнению с
рекомендованным для шин в комплекте. При движении на скорости выше 160 км/час следует накачивать шины до
показателя, рекомендованного для полной нагрузки. При наличии системы iTPMS значение давления следует увеличить на
0,1 бар по сравнению с приведенным в таблице. Система iTPMS не предусмотрена для шины 175/65 R15 84T.
ШиныВ ненагруженном состоянии или при средней
нагрузкеПолная нагрузка
Передние Задние Передние Задние
175/65 R15 84T 2,2 2,1 2,2 2,2
175/65 R15 84T
(*)2,4 2,1 2,5 2,2
185/65 R15 88T 2,2 2,0 2,2 2,2
185/65 R15 88T
(**)2,3 2,1 2,3 2,3
195/65 R15 87H
(***)2,2 2,0 2,2 2,2
195/55 R16 87H
(*)2,3 2,1 2,4 2,4
205/45 R17 88V 2,4 2,2 2.4 2,4
205/45 R17 88V
(*)2,4 2,2 2,5 2,4
(*) Двигатели 1.3 MJet 75/85 л.с.
(**) Двигатели 0.9 TwinAir 100 л.с. и 1.3 MJet
(***) Двигатели 1.4 Natural Power
ЦЕПИ ПРОТИВОСКОЛЬЖЕНИЯ
166) 167) 168)57)
Предупреждения
Использование цепей противоскольжения регулируется нормами, действующими в стране эксплуатации автомобиля. В
некоторыхстранахшины с обозначением M+S (Mud and Snow - грязь и снег) считаются зимними, поэтому ихиспользование
равнозначно применению цепей противоскольжения.
156
ТЕХНИЧЕСКИЕ ДАННЫЕ

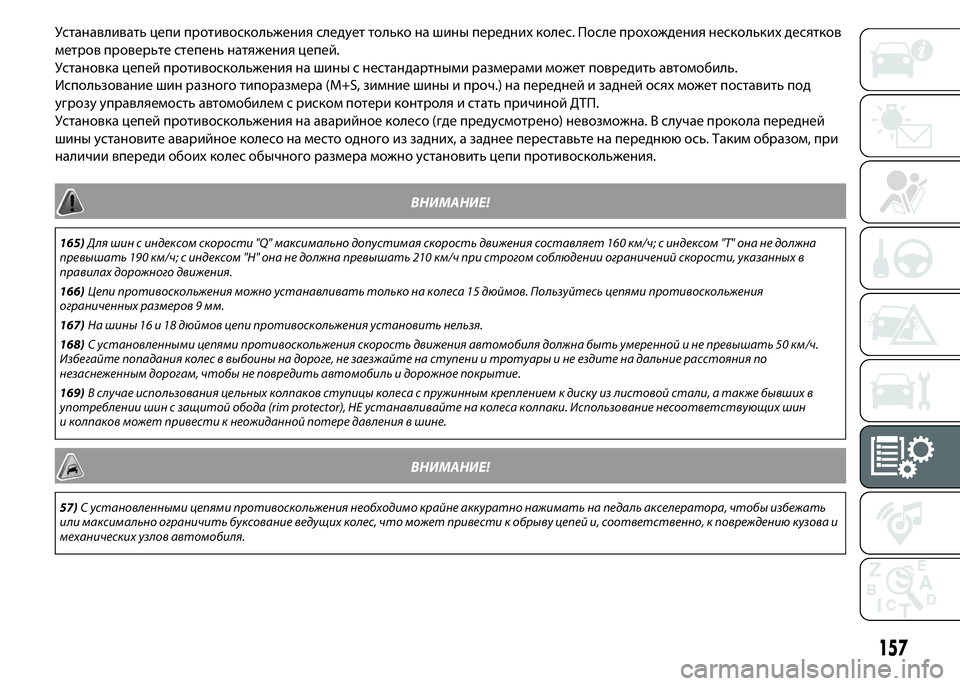

Устанавливать цепи противоскольжения следует только на шины переднихколес. После прохождения несколькихдесятков
метров проверьте степень натяжения цепей.
Установка цепей противоскольжения на шины с нестандартными размерами может повредить автомобиль.
Использование шин разного типоразмера (M+S, зимние шины и проч.) на передней и задней осяхможет поставить под
угрозу управляемость автомобилем с риском потери контроля и стать причиной ДТП.
Установка цепей противоскольжения на аварийное колесо (где предусмотрено) невозможна. В случае прокола передней
шины установите аварийное колесо на место одного из задних, а заднее переставьте на переднюю ось. Таким образом, при
наличии впереди обоихколес обычного размера можно установить цепи противоскольжения.
ВНИМАНИЕ!
165)Для шин с индексом скорости "Q" максимально допустимая скорость движения составляет 160 км/ч; с индексом "Т" она не должна
превышать 190 км/ч; с индексом "Н" она не должна превышать 210 км/ч при строгом соблюдении ограничений скорости, указанных в
правилах дорожного движения.
166)Цепи противоскольжения можно устанавливать только на колеса 15 дюймов. Пользуйтесь цепями противоскольжения
ограниченных размеров 9 мм.
167)На шины 16 и 18 дюймов цепи противоскольжения установить нельзя.
168)С установленными цепями противоскольжения скорость движения автомобиля должна быть умеренной и не превышать 50 км/ч.
Избегайте попадания колес в выбоины на дороге, не заезжайте на ступени и тротуары и не ездите на дальние расстояния по
незаснеженным дорогам, чтобы не повредить автомобиль и дорожное покрытие.
169)В случае использования цельных колпаков ступицы колеса с пружинным креплением к диску из листовой стали, а также бывших в
употреблении шин с защитой обода (rim protector), НЕ устанавливайте на колеса колпаки. Использование несоответствующих шин
и колпаков может привести к неожиданной потере давления в шине.
ВНИМАНИЕ!
57)С установленными цепями противоскольжения необходимо крайне аккуратно нажимать на педаль акселератора, чтобы избежать
или максимально ограничить буксование ведущих колес, что может привести к обрыву цепей и, соответственно, к повреждению кузова и
механических узлов автомобиля.
157

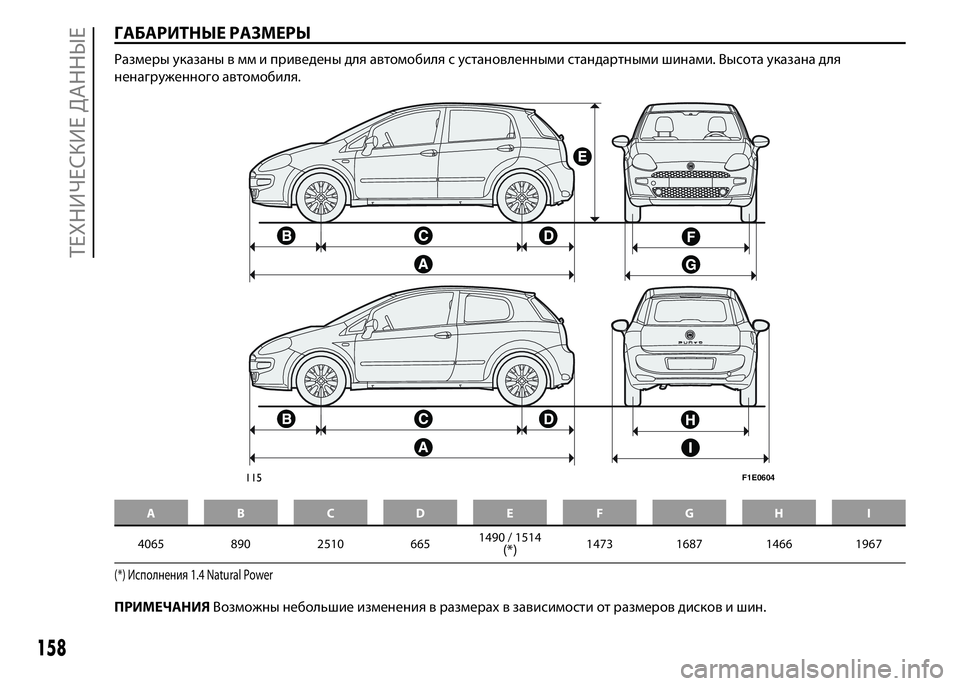

ГАБАРИТНЫЕ РАЗМЕРЫ
Размеры указаны в мм и приведены для автомобиля с установленными стандартными шинами. Высота указана для
ненагруженного автомобиля.
ABCDE FGH I
4065 890 2510 6651490 / 1514(*)1473 1687 1466 1967
(*) Исполнения 1.4 Natural Power
ПРИМЕЧАНИЯВозможны небольшие изменения в размерахв зависимости от размеров дисков и шин.
115F1E0604
158
