FIAT PUNTO 2015 Руководство по эксплуатации и техобслуживанию (in Russian)

97F1E0176
109
96F1E0177
БЛОК ПРЕДОХРАНИТЕЛЕЙ В
БАГАЖНИКЕ
Для доступа к блоку предохранителей
РИС. 96 (с левой стороны в багажном
отделении) откройте соответствующий
смотровой люк (см. РИС. 97).

Система обогрева зеркала внешнего вида со стороны водителя, система
обогрева зеркала внешнего вида со стороны пассажираF88 7,5
110
В СЛУЧАЕ ЧРЕЗВЫЧАЙНОЙ СИТУАЦИИ

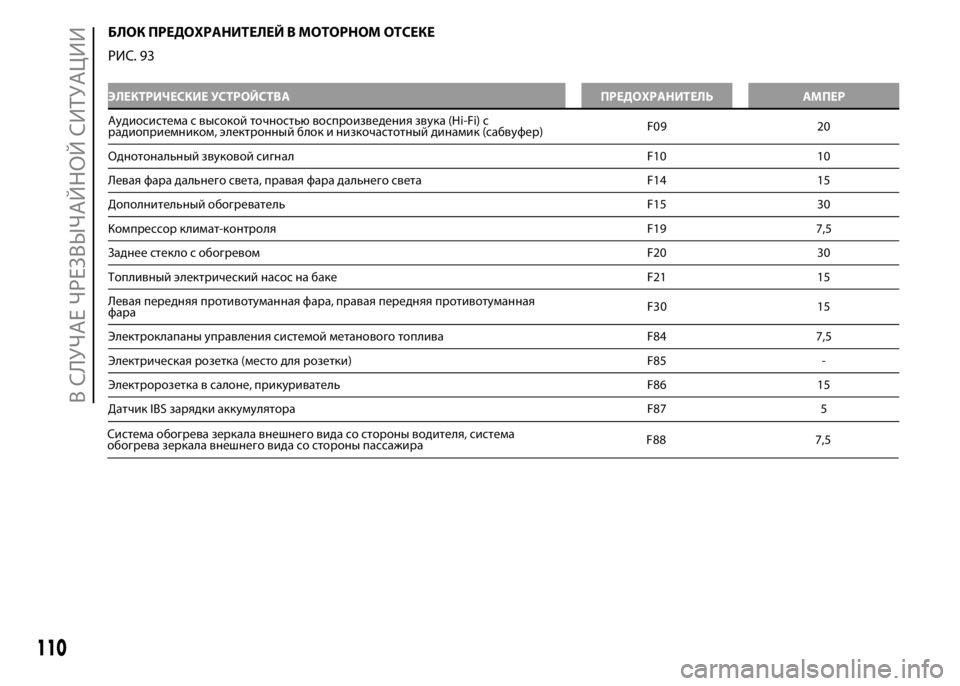

БЛОК ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ ОТСЕКЕ
РИС. 93
ЭЛЕКТРИЧЕСКИЕ УСТРОЙСТВА ПРЕДОХРАНИТЕЛЬ АМПЕР
Аудиосистема с высокой точностью воспроизведения звука (Hi-Fi) с
радиоприемником, электронный блок и низкочастотный динамик (сабвуфер)F09 20
Однотональный звуковой сигнал F10 10
Левая фара дальнего света, правая фара дальнего света F14 15
Дополнительный обогреватель F15 30
Компрессор климат-контроля F19 7,5
Заднее стекло с обогревом F20 30
Топливный электрический насос на баке F21 15
Левая передняя противотуманная фара, правая передняя противотуманная
фараF30 15
Электроклапаны управления системой метанового топлива F84 7,5
Электрическая розетка (место для розетки) F85 -
Электророзетка в салоне, прикуриватель F86 15
Датчик IBS зарядки аккумулятора F87 5

БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПАНЕЛИ ПРИБОРОВ
РИС. 95
ЭЛЕКТРИЧЕСКИЕ УСТРОЙСТВА ПРЕДОХРАНИТЕЛЬ АМПЕР
Правая фара ближнего света
01(*)7,5
Левая фара ближнего света
08
(*)7,5
Корректор положения фар08 5
Питание катушек дистанционного управления на блоке предохранителей двигателя и
катушек дистанционного управления на блоке бортового компьютера13 5
Лампа переднего плафона, лампа заднего плафона, лампы подсветки на солнцезащитных
козырьках, фонари на дверях, фонарь освещения багажника, лампа подсветки отделения на
панели приборов02
(*)5
Питание + батарея системы диагностики EOBD, блока управления автоматической системы
климат-контроль, звуковыхаварийныхсистем, автомобильного приемника, блока
управления системыBlue&Me
™05 10
Питание для панели приборов, выключателя на тормозной педали (нормально замкнутый
контакт), лампы третьего стоп-сигнала11 5
Приводы блокировки/разблокировки дверей, приводы включения общей блокировки
дверей dead lock, привод разблокировки двери багажного отделения04 20
Электрический насос омывателей ветрового и заднего стекла 06 20
Привод электроподъемника стекла передней двери со стороны водителя 14 20
Привод стеклоподъемника в передней двери со стороны пассажира 07 20
Питание для освещения приборной панели, блока управления парковочными радарами,
системы контроля давления в шинах, привода наружныхэлектрическихзеркал внешнего
вида, датчика дождя, блока управления электропривода открывающегося люка, розетки
my-port, внутреннего электрохромного зеркала12 5
Панель приборов03 5
(*)предохранитель только в некоторых исполнениях
111

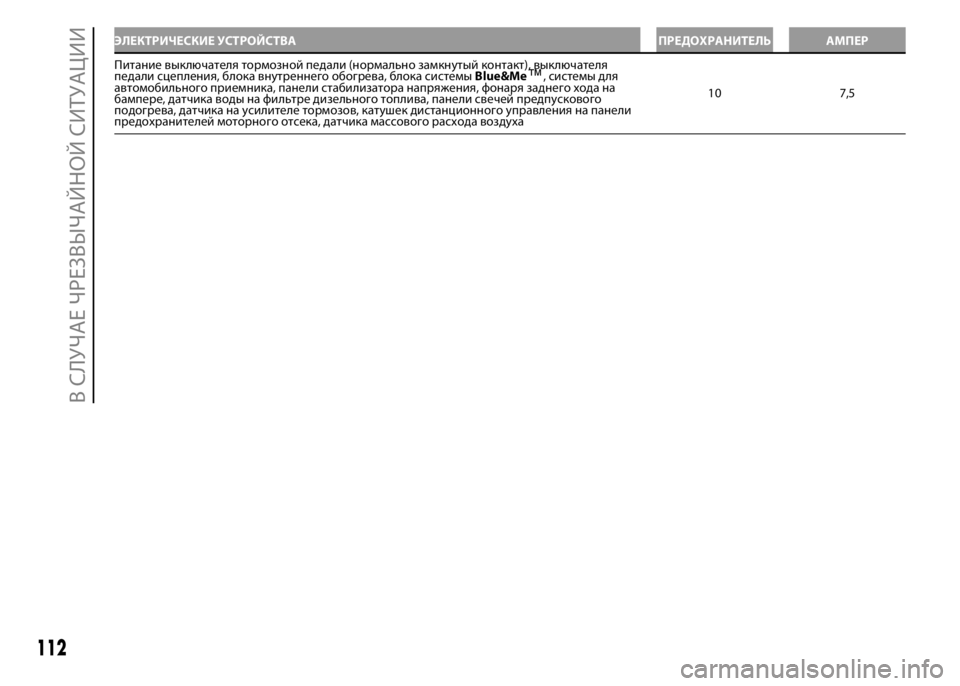

ЭЛЕКТРИЧЕСКИЕ УСТРОЙСТВА ПРЕДОХРАНИТЕЛЬ АМПЕР
Питание выключателя тормозной педали (нормально замкнутый контакт), выключателя
педали сцепления, блока внутреннего обогрева, блока системыBlue&Me™, системы для
автомобильного приемника, панели стабилизатора напряжения, фонаря заднего хода на
бампере, датчика воды на фильтре дизельного топлива, панели свечей предпускового
подогрева, датчика на усилителе тормозов, катушек дистанционного управления на панели
предохранителей моторного отсека, датчика массового расхода воздуха10 7,5
112
В СЛУЧАЕ ЧРЕЗВЫЧАЙНОЙ СИТУАЦИИ

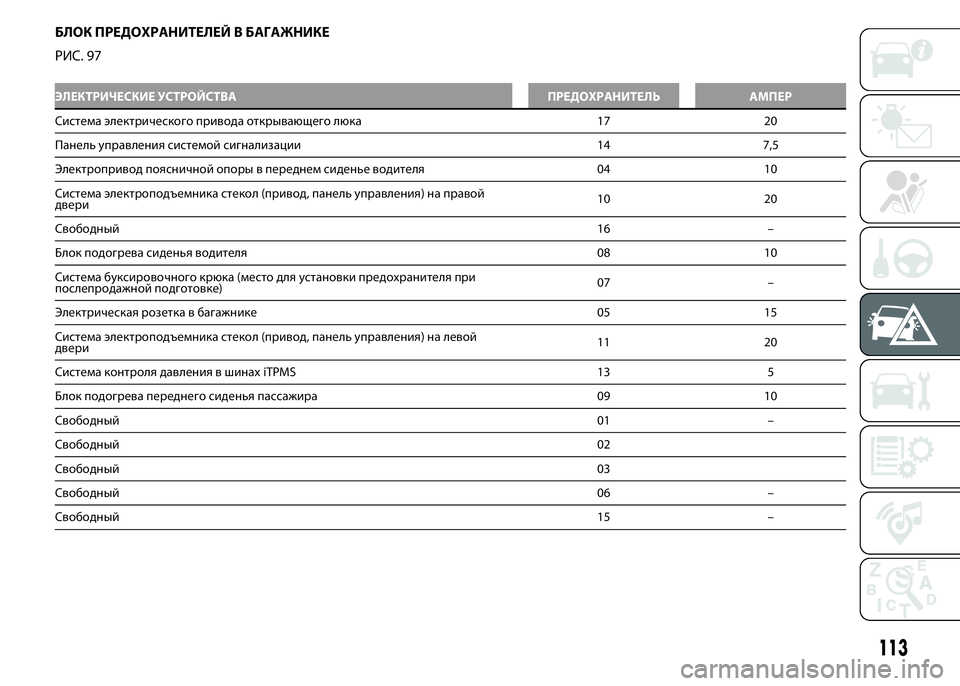

БЛОК ПРЕДОХРАНИТЕЛЕЙ В БАГАЖНИКЕ
РИС. 97
ЭЛЕКТРИЧЕСКИЕ УСТРОЙСТВА ПРЕДОХРАНИТЕЛЬ АМПЕР
Система электрического привода открывающего люка 17 20
Панель управления системой сигнализации 14 7,5
Электропривод поясничной опоры в переднем сиденье водителя 04 10
Система электроподъемника стекол (привод, панель управления) на правой
двери10 20
Свободный16 –
Блок подогрева сиденья водителя 08 10
Система буксировочного крюка (место для установки предохранителя при
послепродажной подготовке)07 –
Электрическая розетка в багажнике 05 15
Система электроподъемника стекол (привод, панель управления) на левой
двери11 20
Система контроля давления в шинахiTPMS 13 5
Блок подогрева переднего сиденья пассажира 09 10
Свободный01 –
Свободный02
Свободный03
Свободный06 –
Свободный15 –
113

ВНИМАНИЕ!
122)При повторном сгорании
предохранителя обратитесь на станцию
техобслуживания Fiat.
123)Никогда не ставьте на место
перегоревшего предохранителя
металлическую проволоку или другой
вспомогательный материал.
124)Ни в коем случае не заменяйте
предохранитель на другой с большей
силой тока. ОПАСНОСТЬ ВОЗГОРАНИЯ!
125)В случае срабатывания общего
защитного предохранителя (MEGA-FUSE,
MIDI-FUSE, MAXI-FUSE) обратитесь в
сервисный центр Fiat.
126)Перед заменой предохранителя
убедитесь, что ключ извлечен из замка
зажигания, а все электроприборы
выключены и/или отключены от питания.
127)В случае срабатывания общего
защитного предохранителя систем
безопасности (система подушек
безопасности, тормозная система),
систем силовых агрегатов (система
двигателя, система коробки
переключения передач) или системы
управления обратитесь в сервисный
центр Fiat.

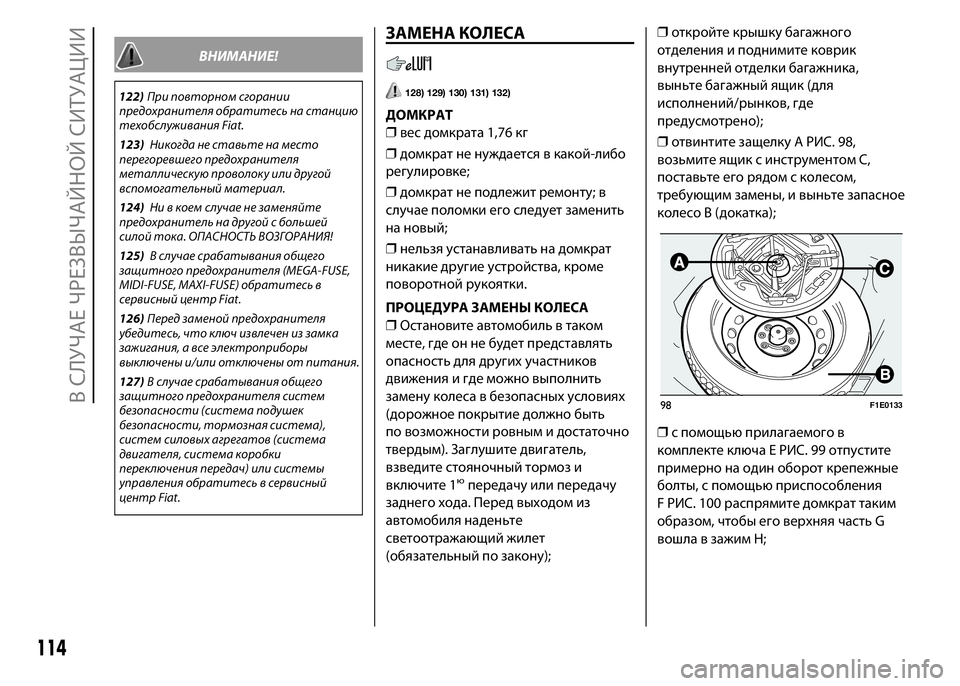

ЗАМЕНА КОЛЕСА
128) 129) 130) 131) 132)
ДОМКРАТ
❒вес домкрата 1,76 кг
❒домкрат не нуждается в какой-либо
регулировке;
❒домкрат не подлежит ремонту; в
случае поломки его следует заменить
на новый;
❒нельзя устанавливать на домкрат
никакие другие устройства, кроме
поворотной рукоятки.
ПРОЦЕДУРА ЗАМЕНЫ КОЛЕСА
❒Остановите автомобиль в таком
месте, где он не будет представлять
опасность для другихучастников
движения и где можно выполнить
замену колеса в безопасныхусловиях
(дорожное покрытие должно быть
по возможности ровным и достаточно
твердым). Заглушите двигатель,
взведите стояночный тормоз и
включите 1
юпередачу или передачу
заднего хода. Перед выходом из
автомобиля наденьте
светоотражающий жилет
(обязательный по закону);❒откройте крышку багажного
отделения и поднимите коврик
внутренней отделки багажника,
выньте багажный ящик (для
исполнений/рынков, где
предусмотрено);
❒отвинтите защелку A РИС. 98,
возьмите ящик с инструментом С,
поставьте его рядом с колесом,
требующим замены, и выньте запасное
колесо B (докатка);
❒с помощью прилагаемого в
комплекте ключа E РИС. 99 отпустите
примерно на один оборот крепежные
болты, с помощью приспособления
F РИС. 100 распрямите домкрат таким
образом, чтобы его верхняя часть G
вошла в зажим Н;
98F1E0133
114
В СЛУЧАЕ ЧРЕЗВЫЧАЙНОЙ СИТУАЦИИ

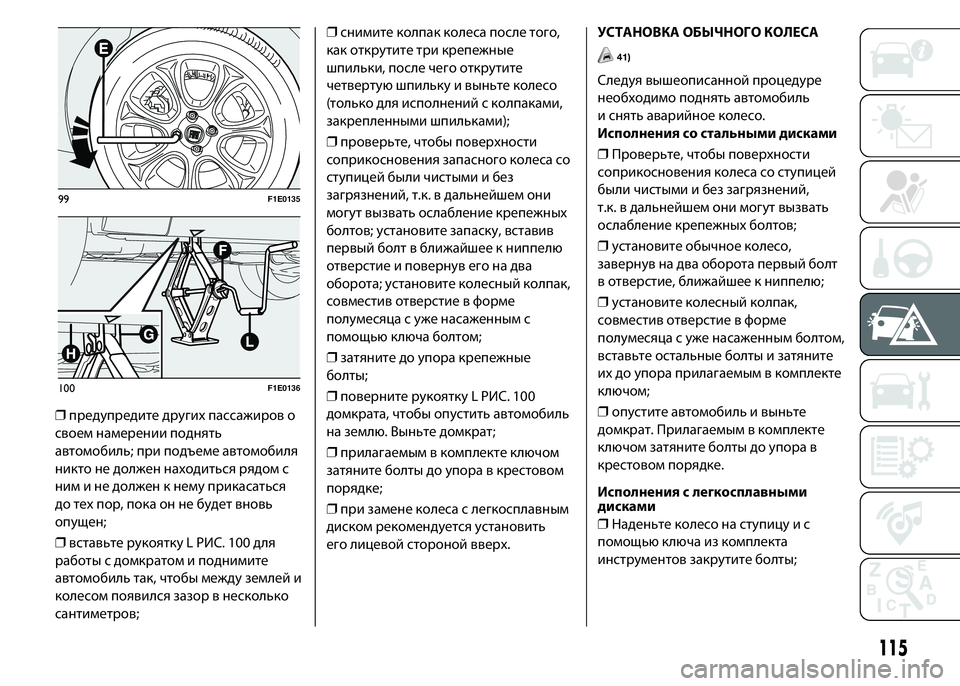

❒предупредите другихпассажиров о
своем намерении поднять
автомобиль; при подъеме автомобиля
никто не должен находиться рядом с
ним и не должен к нему прикасаться
до техпор, пока он не будет вновь
опущен;
❒вставьте рукоятку L РИС. 100 для
работы с домкратом и поднимите
автомобиль так, чтобы между землей и
колесом появился зазор в несколько
сантиметров;❒снимите колпак колеса после того,
как открутите три крепежные
шпильки, после чего открутите
четвертую шпильку и выньте колесо
(только для исполнений с колпаками,
закрепленными шпильками);
❒проверьте, чтобы поверхности
соприкосновения запасного колеса со
ступицей были чистыми и без
загрязнений, т.к. в дальнейшем они
могут вызвать ослабление крепежных
болтов; установите запаску, вставив
первый болт в ближайшее к ниппелю
отверстие и повернув его на два
оборота; установите колесный колпак,
совместив отверстие в форме
полумесяца с уже насаженным с
помощью ключа болтом;
❒затяните до упора крепежные
болты;
❒поверните рукоятку L РИС. 100
домкрата, чтобы опустить автомобиль
на землю. Выньте домкрат;
❒прилагаемым в комплекте ключом
затяните болты до упора в крестовом
порядке;
❒при замене колеса с легкосплавным
диском рекомендуется установить
его лицевой стороной вверх.УСТАНОВКА ОБЫЧНОГО КОЛЕСА
41)
Следуя вышеописанной процедуре
необходимо поднять автомобиль
и снять аварийное колесо.
Исполнения со стальными дисками
❒Проверьте, чтобы поверхности
соприкосновения колеса со ступицей
были чистыми и без загрязнений,
т.к. в дальнейшем они могут вызвать
ослабление крепежныхболтов;
❒установите обычное колесо,
завернув на два оборота первый болт
в отверстие, ближайшее к ниппелю;
❒установите колесный колпак,
совместив отверстие в форме
полумесяца с уже насаженным болтом,
вставьте остальные болты и затяните
ихдо упора прилагаемым в комплекте
ключом;
❒опустите автомобиль и выньте
домкрат. Прилагаемым в комплекте
ключом затяните болты до упора в
крестовом порядке.
Исполнения с легкосплавными
дисками
❒Наденьте колесо на ступицу и с
помощью ключа из комплекта
инструментов закрутите болты;
99F1E0135
100F1E0136
115

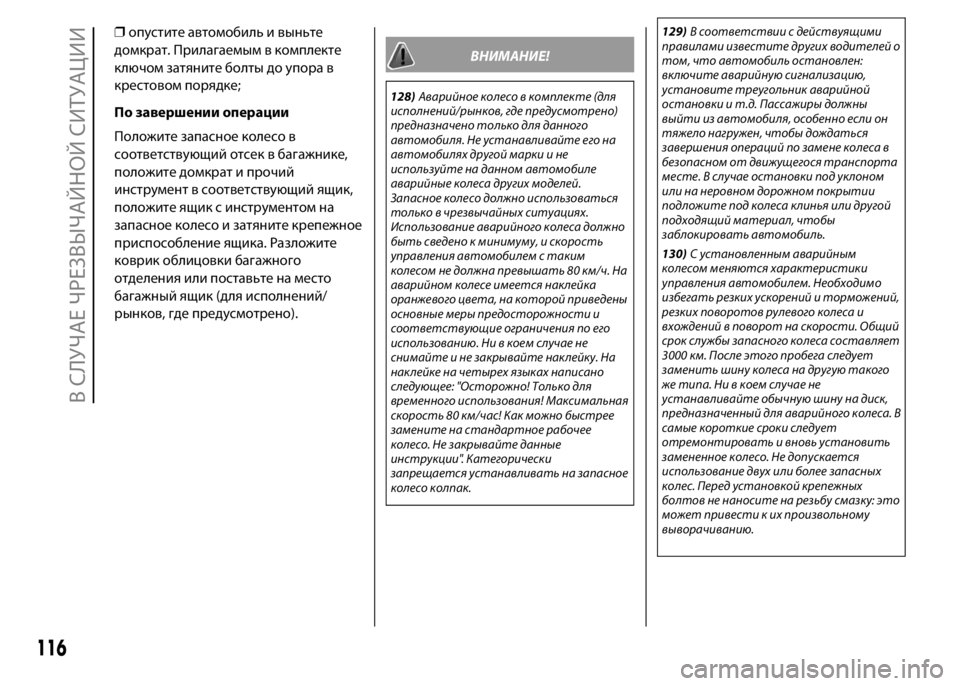

❒опустите автомобиль и выньте
домкрат. Прилагаемым в комплекте
ключом затяните болты до упора в
крестовом порядке;
По завершении операции
Положите запасное колесо в
соответствующий отсек в багажнике,
положите домкрат и прочий
инструмент в соответствующий ящик,
положите ящик с инструментом на
запасное колесо и затяните крепежное
приспособление ящика. Разложите
коврик облицовки багажного
отделения или поставьте на место
багажный ящик (для исполнений/
рынков, где предусмотрено).
ВНИМАНИЕ!
128)Аварийное колесо в комплекте (для
исполнений/рынков, где предусмотрено)
предназначено только для данного
автомобиля. Не устанавливайте его на
автомобилях другой марки и не
используйте на данном автомобиле
аварийные колеса других моделей.
Запасное колесо должно использоваться
только в чрезвычайных ситуациях.
Использование аварийного колеса должно
быть сведено к минимуму, и скорость
управления автомобилем с таким
колесом не должна превышать 80 км/ч. На
аварийном колесе имеется наклейка
оранжевого цвета, на которой приведены
основные меры предосторожности и
соответствующие ограничения по его
использованию. Ни в коем случае не
снимайте и не закрывайте наклейку. На
наклейке на четырех языках написано
следующее: "Осторожно! Только для
временного использования! Максимальная
скорость 80 км/час! Как можно быстрее
замените на стандартное рабочее
колесо. Не закрывайте данные
инструкции". Категорически
запрещается устанавливать на запасное
колесо колпак.129)В соответствии с действуящими
правилами известите других водителей о
том, что автомобиль остановлен:
включите аварийную сигнализацию,
установите треугольник аварийной
остановки и т.д. Пассажиры должны
выйти из автомобиля, особенно если он
тяжело нагружен, чтобы дождаться
завершения операций по замене колеса в
безопасном от движущегося транспорта
месте. В случае остановки под уклоном
или на неровном дорожном покрытии
подложите под колеса клинья или другой
подходящий материал, чтобы
заблокировать автомобиль.
130)С установленным аварийным
колесом меняются характеристики
управления автомобилем. Необходимо
избегать резких ускорений и торможений,
резких поворотов рулевого колеса и
вхождений в поворот на скорости. Общий
срок службы запасного колеса составляет
3000 км. После этого пробега следует
заменить шину колеса на другую такого
же типа. Ни в коем случае не
устанавливайте обычную шину на диск,
предназначенный для аварийного колеса. В
самые короткие сроки следует
отремонтировать и вновь установить
замененное колесо. Не допускается
использование двух или более запасных
колес. Перед установкой крепежных
болтов не наносите на резьбу смазку: это
может привести к их произвольному
выворачиванию.
116
В СЛУЧАЕ ЧРЕЗВЫЧАЙНОЙ СИТУАЦИИ

131)Домкрат предназначен только для
подъема автомобиля, в комплект
поставки которого он входит, или для
подъема автомобилей такой же модели.
Категорически запрещается
использовать его для других целей,
например, для подъема автомобилей
других моделей. Запрещается работать
под автомобилем, поднятым на
домкрате. Неправильная установка
домкрата может привести к падению
поднятого автомобиля. Не используйте
домкрат для поднятия груза, вес
которого превышает указанный на
ярлыке домкрата.
132)Неправильная установка колпака
ступицы колеса может повлечь его отрыв
во время движения автомобиля. Не
допускайте повреждения ниппеля. Не
вставляйте какой бы то ни было
инструмент между диском и шиной.
Регулярно проверяйте давление в шинах и
в запасном колесе по параметрам,
указанным в разделе "Технические данные".
ВНИМАНИЕ!
41)Как можно быстрей обратитесь в
сервисный центр Fiat для проверки
затяжки крепежных болтов колеса.

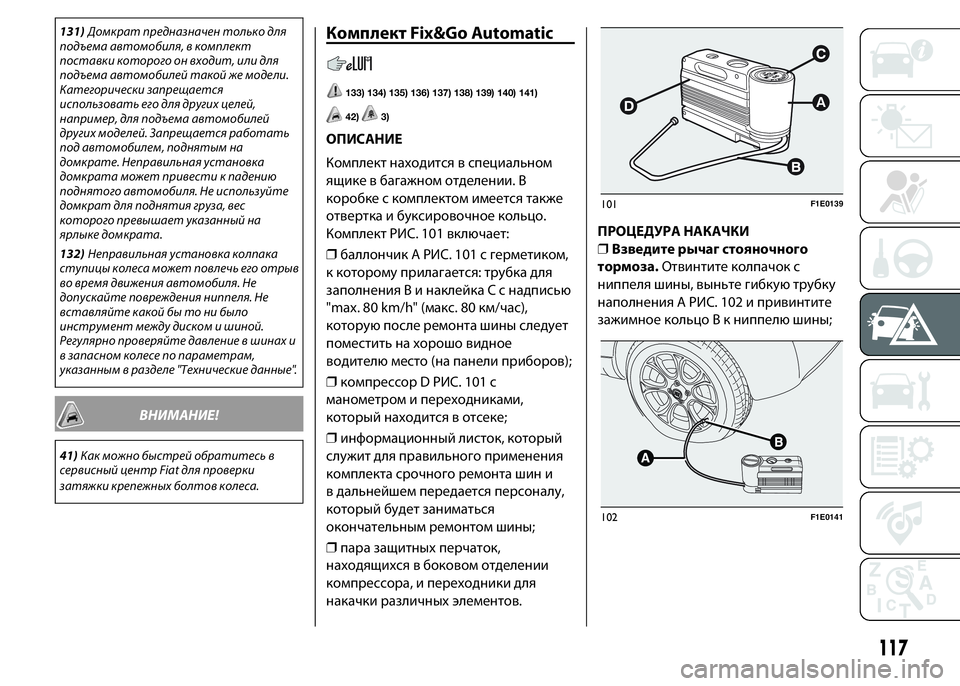

Комплект Fix&Go Automatic
133) 134) 135) 136) 137) 138) 139) 140) 141)
42)3)
ОПИСАНИЕ
Комплект находится в специальном
ящике в багажном отделении. В
коробке с комплектом имеется также
отвертка и буксировочное кольцо.
Комплект РИС. 101 включает:
❒баллончик А РИС. 101 с герметиком,
к которому прилагается: трубка для
заполнения В и наклейка C с надписью
"max. 80 km/h" (макс. 80 км/час),
которую после ремонта шины следует
поместить на хорошо видное
водителю место (на панели приборов);
❒компрессор D РИС. 101 с
манометром и переходниками,
который находится в отсеке;
❒информационный листок, который
служит для правильного применения
комплекта срочного ремонта шин и
в дальнейшем передается персоналу,
который будет заниматься
окончательным ремонтом шины;
❒пара защитныхперчаток,
находящихся в боковом отделении
компрессора, и переходники для
накачки различныхэлементов.ПРОЦЕДУРА НАКАЧКИ
❒Взведите рычагстояночного
тормоза.Отвинтите колпачок с
ниппеля шины, выньте гибкую трубку
наполнения A РИС. 102 и привинтите
зажимное кольцо В к ниппелю шины;
101F1E0139
102F1E0141
117

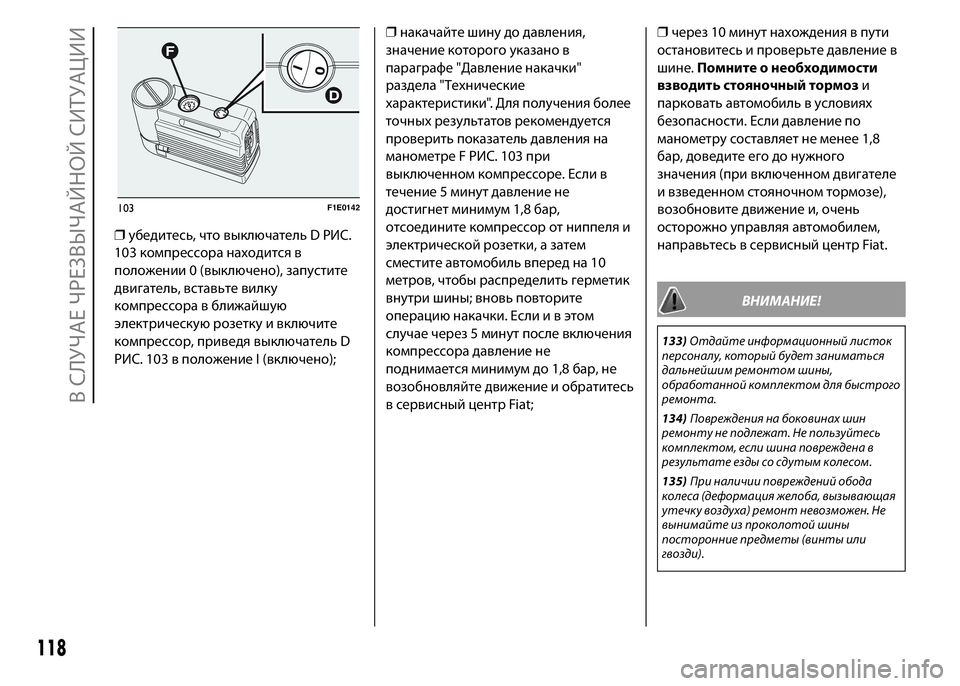

❒убедитесь, что выключатель D РИС.
103 компрессора находится в
положении 0 (выключено), запустите
двигатель, вставьте вилку
компрессора в ближайшую
электрическую розетку и включите
компрессор, приведя выключатель D
РИС. 103 в положение I (включено);❒накачайте шину до давления,
значение которого указано в
параграфе "Давление накачки"
раздела "Технические
характеристики". Для получения более
точныхрезультатов рекомендуется
проверить показатель давления на
манометре F РИС. 103 при
выключенном компрессоре. Если в
течение 5 минут давление не
достигнет минимум 1,8 бар,
отсоедините компрессор от ниппеля и
электрической розетки, а затем
сместите автомобиль вперед на 10
метров, чтобы распределить герметик
внутри шины; вновь повторите
операцию накачки. Если и в этом
случае через 5 минут после включения
компрессора давление не
поднимается минимум до 1,8 бар, не
возобновляйте движение и обратитесь
в сервисный центр Fiat;❒через 10 минут нахождения в пути
остановитесь и проверьте давление в
шине.Помните о необходимости
взводить стояночный тормози
парковать автомобиль в условиях
безопасности. Если давление по
манометру составляет не менее 1,8
бар, доведите его до нужного
значения (при включенном двигателе
и взведенном стояночном тормозе),
возобновите движение и, очень
осторожно управляя автомобилем,
направьтесь в сервисный центр Fiat.
ВНИМАНИЕ!
133)Отдайте информационный листок
персоналу, который будет заниматься
дальнейшим ремонтом шины,
обработанной комплектом для быстрого
ремонта.
134)Повреждения на боковинах шин
ремонту не подлежат. Не пользуйтесь
комплектом, если шина повреждена в
результате езды со сдутым колесом.
135)При наличии повреждений обода
колеса (деформация желоба, вызывающая
утечку воздуха) ремонт невозможен. Не
вынимайте из проколотой шины
посторонние предметы (винты или
гвозди).
103F1E0142
118
В СЛУЧАЕ ЧРЕЗВЫЧАЙНОЙ СИТУАЦИИ
