FIAT SCUDO 2010 Libretto Uso Manutenzione (in Italian)

10
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

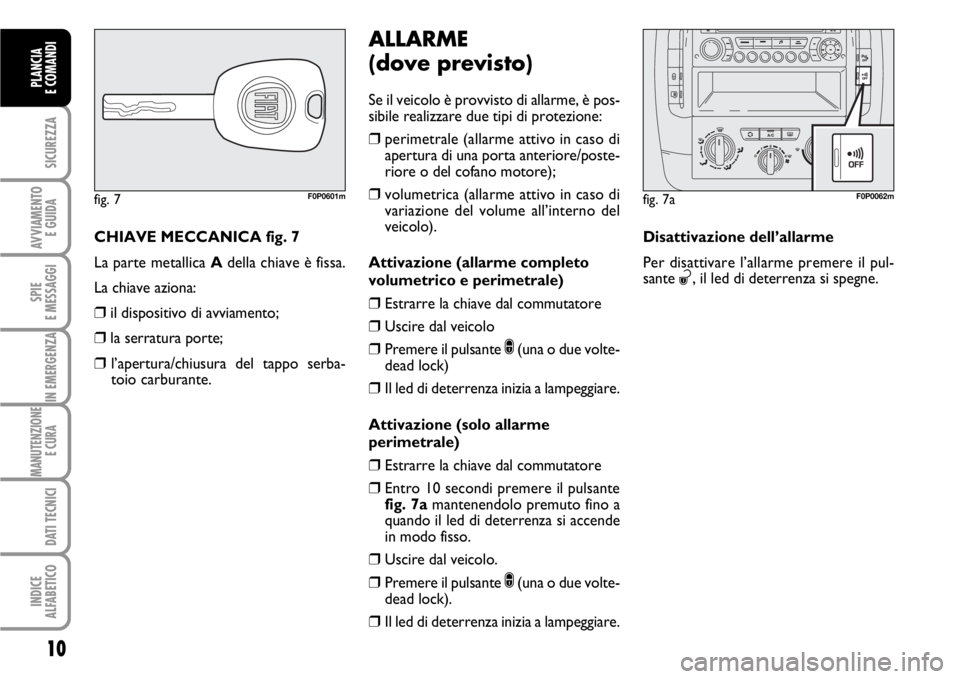

CHIAVE MECCANICA fig. 7
La parte metallica Adella chiave è fissa.
La chiave aziona:
❒il dispositivo di avviamento;
❒la serratura porte;
❒l’apertura/chiusura del tappo serba-
toio carburante.
fig. 7F0P0601m
ALLARME
(dove previsto)
Se il veicolo è provvisto di allarme, è pos-
sibile realizzare due tipi di protezione:
❒perimetrale (allarme attivo in caso di
apertura di una porta anteriore/poste-
riore o del cofano motore);
❒volumetrica (allarme attivo in caso di
variazione del volume all’interno del
veicolo).
Attivazione (allarme completo
volumetrico e perimetrale)
❒Estrarre la chiave dal commutatore
❒Uscire dal veicolo
❒Premere il pulsante ∫(una o due volte-
dead lock)
❒Il led di deterrenza inizia a lampeggiare.
Attivazione (solo allarme
perimetrale)
❒Estrarre la chiave dal commutatore
❒Entro 10 secondi premere il pulsante
fig. 7a mantenendolo premuto fino a
quando il led di deterrenza si accende
in modo fisso.
❒Uscire dal veicolo.
❒Premere il pulsante ∫(una o due volte-
dead lock).
❒Il led di deterrenza inizia a lampeggiare.Disattivazione dell’allarme
Per disattivare l’allarme premere il pul-
sante
ª, il led di deterrenza si spegne.
fig. 7aF0P0062m

11
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Qui di seguito vengono riassunte le principali funzioni attivabili con le chiavi (con e senza telecomando):
Tipo di chiave
Chiave meccanica
Chiave con telecomando
Lampeggio indicatori
di direzione (solo con chiave
con telecomando)Sblocco
serrature
Rotazione chiave
in senso antiorario
(lato guida e porta
laterale scorrevole,
dove prevista)
Rotazione chiave
in senso antiorario
(lato guida e porta
laterale scorrevole,
dove prevista)
Pressione breve
sul pulsante
ª
2 lampeggiBlocco serrature
dall’esterno
Rotazione chiave
in senso orario
(lato guida e porta
laterale scorrevole,
dove prevista)
Rotazione chiave
in senso orario
(lato guida e porta
laterale scorrevole,
dove prevista)
Pressione breve
sul pulsante
∫
1 lampeggioInserimento
Dead lock
(dove previsto)
–
–
Doppia pressione
sul pulsante
∫
3 lampeggiSblocco
serratura
portellone
(dove previsto)
–
–
–
2 lampeggi
AVVERTENZA La manovra di discesa cristalli è una conseguenza di un comando di sblocco porte; la manovra di risalita cristalli è
una conseguenza di un comando di blocco porte.
Discesa cristalli
(dove previsto)
–
–
Pressione prolungata(per più di 2
secondi)
sul pulsante
ª
2 lampeggiRisalita cristalli
(dove previsto)
–
–
Pressione prolungata(per più di 2
secondi)
sul pulsante
∫
1 lampeggio

12
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

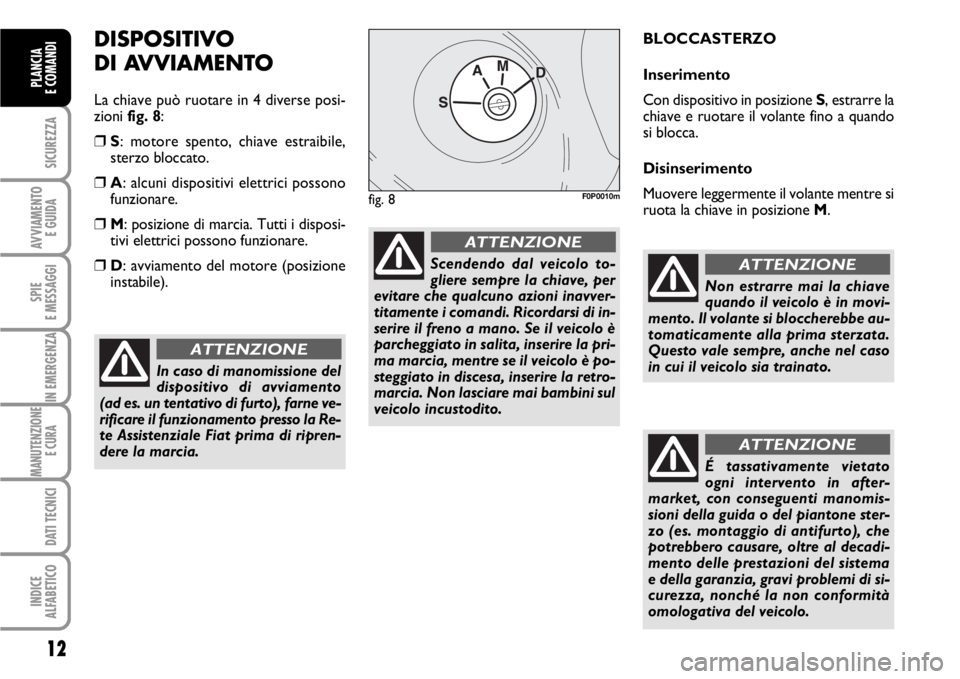

DISPOSITIVO
DI AVVIAMENTO
La chiave può ruotare in 4 diverse posi-
zioni fig. 8:
❒S: motore spento, chiave estraibile,
sterzo bloccato.
❒A: alcuni dispositivi elettrici possono
funzionare.
❒M: posizione di marcia. Tutti i disposi-
tivi elettrici possono funzionare.
❒D: avviamento del motore (posizione
instabile).BLOCCASTERZO
Inserimento
Con dispositivo in posizione S, estrarre la
chiave e ruotare il volante fino a quando
si blocca.
Disinserimento
Muovere leggermente il volante mentre si
ruota la chiave in posizione M.
In caso di manomissione del
dispositivo di avviamento
(ad es. un tentativo di furto), farne ve-
rificare il funzionamento presso la Re-
te Assistenziale Fiat prima di ripren-
dere la marcia.
ATTENZIONE
Scendendo dal veicolo to-
gliere sempre la chiave, per
evitare che qualcuno azioni inavver-
titamente i comandi. Ricordarsi di in-
serire il freno a mano. Se il veicolo è
parcheggiato in salita, inserire la pri-
ma marcia, mentre se il veicolo è po-
steggiato in discesa, inserire la retro-
marcia. Non lasciare mai bambini sul
veicolo incustodito.
ATTENZIONE
fig. 8F0P0010m
Non estrarre mai la chiave
quando il veicolo è in movi-
mento. Il volante si bloccherebbe au-
tomaticamente alla prima sterzata.
Questo vale sempre, anche nel caso
in cui il veicolo sia trainato.
ATTENZIONE
É tassativamente vietato
ogni intervento in after-
market, con conseguenti manomis-
sioni della guida o del piantone ster-
zo (es. montaggio di antifurto), che
potrebbero causare, oltre al decadi-
mento delle prestazioni del sistema
e della garanzia, gravi problemi di si-
curezza, nonché la non conformità
omologativa del veicolo.
ATTENZIONE

13
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

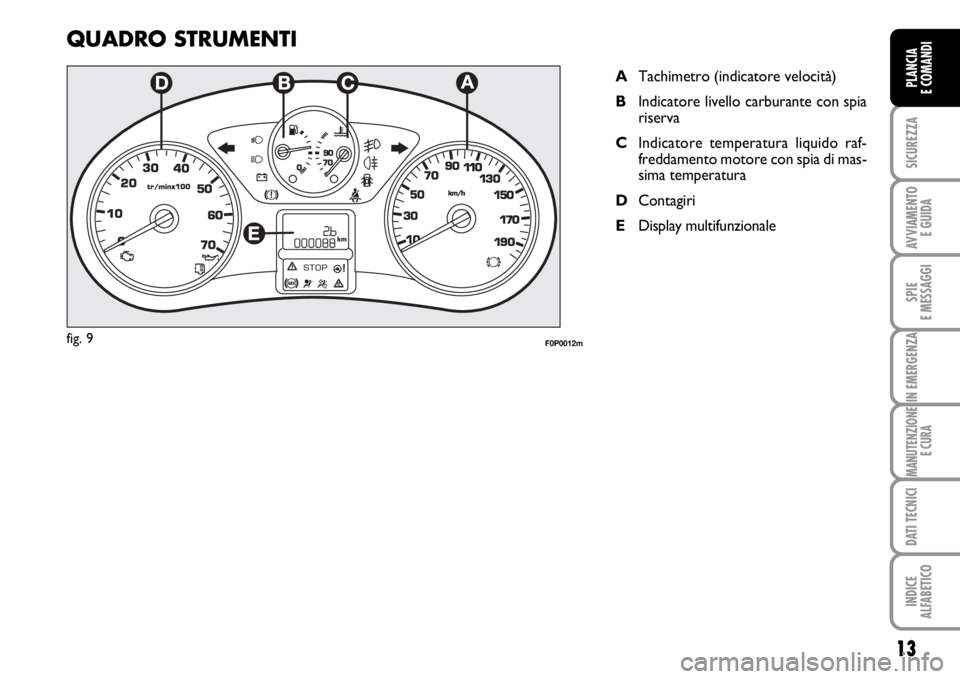

QUADRO STRUMENTI
ATachimetro (indicatore velocità)
BIndicatore livello carburante con spia
riserva
CIndicatore temperatura liquido raf-
freddamento motore con spia di mas-
sima temperatura
DContagiri
EDisplay multifunzionale
F0P0012mfig. 9

STRUMENTI DI BORDO
Il colore di sfondo degli strumenti e la lo-
ro tipologia può variare in funzione delle
versioni.

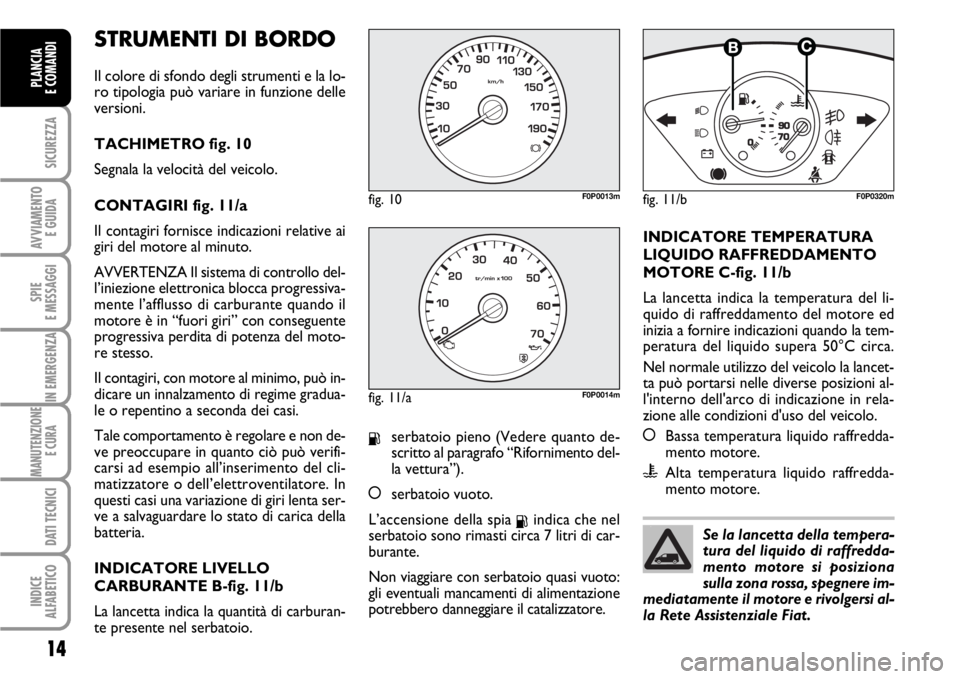

TACHIMETRO fig. 10
Segnala la velocità del veicolo.
CONTAGIRI fig. 11/a
Il contagiri fornisce indicazioni relative ai
giri del motore al minuto.
AVVERTENZA Il sistema di controllo del-
l’iniezione elettronica blocca progressiva-
mente l’afflusso di carburante quando il
motore è in “fuori giri” con conseguente
progressiva perdita di potenza del moto-
re stesso.
Il contagiri, con motore al minimo, può in-
dicare un innalzamento di regime gradua-
le o repentino a seconda dei casi.
Tale comportamento è regolare e non de-
ve preoccupare in quanto ciò può verifi-
carsi ad esempio all’inserimento del cli-
matizzatore o dell’elettroventilatore. In
questi casi una variazione di giri lenta ser-
ve a salvaguardare lo stato di carica della
batteria.
INDICATORE LIVELLO
CARBURANTE B-fig. 11/b
La lancetta indica la quantità di carburan-
te presente nel serbatoio.
Kserbatoio pieno (Vedere quanto de-
scritto al paragrafo “Rifornimento del-
la vettura”).
åserbatoio vuoto.
L’accensione della spia
Kindica che nel
serbatoio sono rimasti circa 7 litri di car-
burante.
Non viaggiare con serbatoio quasi vuoto:
gli eventuali mancamenti di alimentazione
potrebbero danneggiare il catalizzatore.INDICATORE TEMPERATURA
LIQUIDO RAFFREDDAMENTO
MOTORE C-fig. 11/b
La lancetta indica la temperatura del li-
quido di raffreddamento del motore ed
inizia a fornire indicazioni quando la tem-
peratura del liquido supera 50°C circa.
Nel normale utilizzo del veicolo la lancet-
ta può portarsi nelle diverse posizioni al-
l'interno dell'arco di indicazione in rela-
zione alle condizioni d'uso del veicolo.
åBassa temperatura liquido raffredda-
mento motore.
uAlta temperatura liquido raffredda-
mento motore.
fig. 10F0P0013m
fig. 11/aF0P0014m
14
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Se la lancetta della tempera-
tura del liquido di raffredda-
mento motore si posiziona
sulla zona rossa, spegnere im-
mediatamente il motore e rivolgersi al-
la Rete Assistenziale Fiat.
fig. 11/b
1/2
F0P0320m

15
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

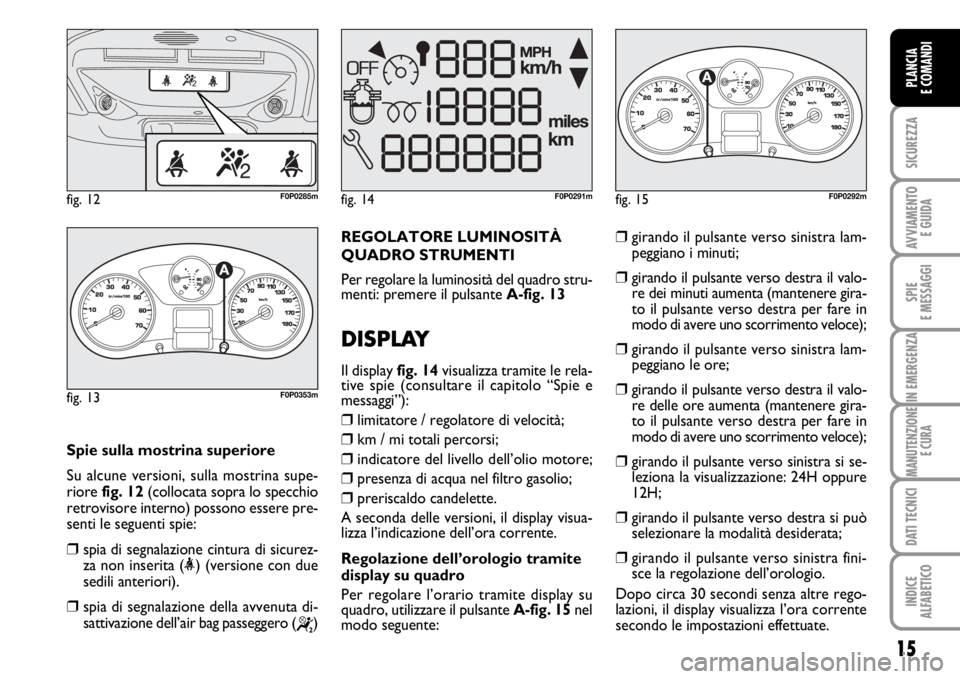

Spie sulla mostrina superiore
Su alcune versioni, sulla mostrina supe-
riore fig. 12(collocata sopra lo specchio
retrovisore interno) possono essere pre-
senti le seguenti spie:
❒spia di segnalazione cintura di sicurez-
za non inserita (<) (versione con due
sedili anteriori).
❒spia di segnalazione della avvenuta di-
sattivazione dell’air bag passeggero (
“)
fig. 12F0P0285m
fig. 13
1/2
F0P0353m
REGOLATORE LUMINOSITÀ
QUADRO STRUMENTI
Per regolare la luminosità del quadro stru-
menti: premere il pulsante A-fig. 13
DISPLAY
Il display fig. 14visualizza tramite le rela-
tive spie (consultare il capitolo “Spie e
messaggi”):
❒limitatore / regolatore di velocità;
❒km / mi totali percorsi;
❒indicatore del livello dell’olio motore;
❒presenza di acqua nel filtro gasolio;
❒preriscaldo candelette.
A seconda delle versioni, il display visua-
lizza l’indicazione dell’ora corrente.
Regolazione dell’orologio tramite
display su quadro
Per regolare l’orario tramite display su
quadro, utilizzare il pulsante A-fig. 15nel
modo seguente:
fig. 14F0P0291mfig. 15
1/2
F0P0292m
❒girando il pulsante verso sinistra lam-
peggiano i minuti;
❒girando il pulsante verso destra il valo-
re dei minuti aumenta (mantenere gira-
to il pulsante verso destra per fare in
modo di avere uno scorrimento veloce);
❒girando il pulsante verso sinistra lam-
peggiano le ore;
❒girando il pulsante verso destra il valo-
re delle ore aumenta (mantenere gira-
to il pulsante verso destra per fare in
modo di avere uno scorrimento veloce);
❒girando il pulsante verso sinistra si se-
leziona la visualizzazione: 24H oppure
12H;
❒girando il pulsante verso destra si può
selezionare la modalità desiderata;
❒girando il pulsante verso sinistra fini-
sce la regolazione dell’orologio.
Dopo circa 30 secondi senza altre rego-
lazioni, il display visualizza l’ora corrente
secondo le impostazioni effettuate.

16
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Regolazione dell’orologio tramite
display su console centrale
In alcune versioni è prevista una console
centrale con display dove viene visualiz-
zata l’ora. Per modificare l’orario consul-
tare il computer di bordo alla rubrica “Re-
golazione data e ora”.

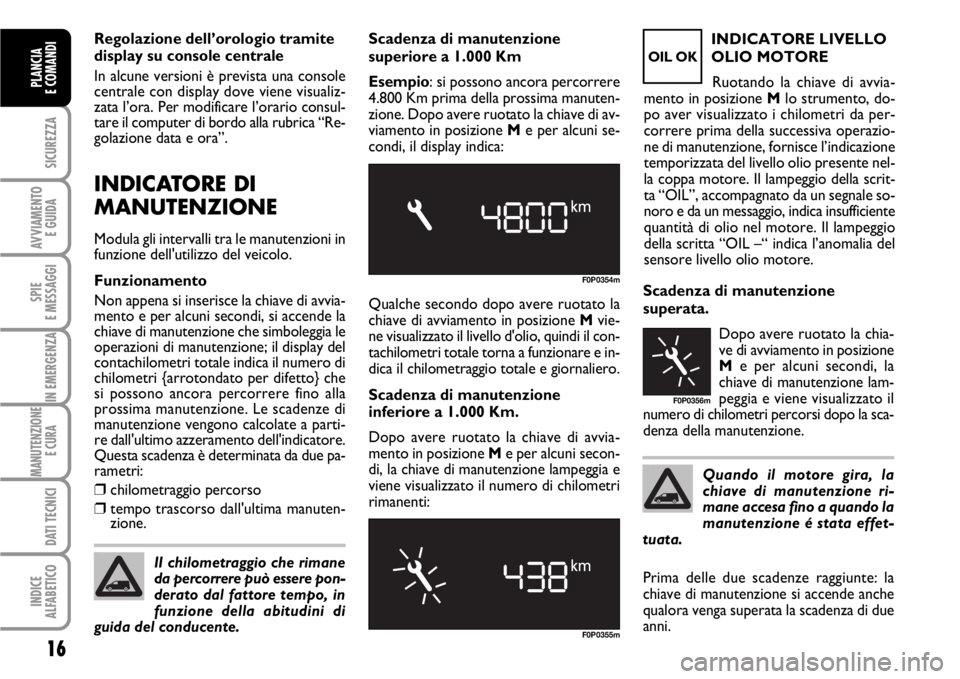

INDICATORE DI
MANUTENZIONE
Modula gli intervalli tra le manutenzioni in
funzione dell'utilizzo del veicolo.
Funzionamento
Non appena si inserisce la chiave di avvia-
mento e per alcuni secondi, si accende la
chiave di manutenzione che simboleggia le
operazioni di manutenzione; il display del
contachilometri totale indica il numero di
chilometri {arrotondato per difetto} che
si possono ancora percorrere fino alla
prossima manutenzione. Le scadenze di
manutenzione vengono calcolate a parti-
re dall'ultimo azzeramento dell'indicatore.
Questa scadenza è determinata da due pa-
rametri:
❒chilometraggio percorso
❒tempo trascorso dall'ultima manuten-
zione.Scadenza di manutenzione
superata.
Dopo avere ruotato la chia-
ve di avviamento in posizione
Me per alcuni secondi, la
chiave di manutenzione lam-
peggia e viene visualizzato il
numero di chilometri percorsi dopo la sca-
denza della manutenzione. Scadenza di manutenzione
superiore a 1.000 Km
Esempio: si possono ancora percorrere
4.800 Km prima della prossima manuten-
zione. Dopo avere ruotato la chiave di av-
viamento in posizione Me per alcuni se-
condi, il display indica:
II chilometraggio che rimane
da percorrere può essere pon-
derato dal fattore tempo, in
funzione della abitudini di
guida del conducente.
F0P0354m
F0P0355m
Qualche secondo dopo avere ruotato la
chiave di avviamento in posizione Mvie-
ne visualizzato il livello d'olio, quindi il con-
tachilometri totale torna a funzionare e in-
dica il chilometraggio totale e giornaliero.
Scadenza di manutenzione
inferiore a 1.000 Km.
Dopo avere ruotato la chiave di avvia-
mento in posizione Me per alcuni secon-
di, la chiave di manutenzione lampeggia e
viene visualizzato il numero di chilometri
rimanenti:Quando il motore gira, la
chiave di manutenzione ri-
mane accesa fino a quando la
manutenzione é stata effet-
tuata.
INDICATORE LIVELLO
OLIO MOTORE
Ruotando la chiave di avvia-
mento in posizione Mlo strumento, do-
po aver visualizzato i chilometri da per-
correre prima della successiva operazio-
ne di manutenzione, fornisce l’indicazione
temporizzata del livello olio presente nel-
la coppa motore. Il lampeggio della scrit-
ta “OIL”, accompagnato da un segnale so-
noro e da un messaggio, indica insufficiente
quantità di olio nel motore. Il lampeggio
della scritta “OIL –“ indica l’anomalia del
sensore livello olio motore.
OIL OK
F0P0356m
Prima delle due scadenze raggiunte: la
chiave di manutenzione si accende anche
qualora venga superata la scadenza di due
anni.

I rivestimenti tessili del vostro
veicolo sono dimensionati per
resistere a lungo all'usura de-
rivante dall'utilizzo normale
del mezzo. Pur tuttavia è assoluta-
mente necessario evitare sfregamenti
traumatici e/o prolungati con acces-
sori di abbigliamento quali fibbie me-
talliche, borchie, fissaggi in Velcro e si-
mili, in quanto gli stessi, agendo in mo-
do localizzato e con una elevata pres-
sione sui filati, potrebbero provocare
la rottura di alcuni fili con conseguen-
te danneggiamento della fodera.
17
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Distanza alla meta
Esprime la distanza ancora da percorrere
per raggiungere la meta impostata, in con-
dizione di navigazione attiva.
Distanza percorsa
Esprime la distanza percorsa dal veicolo,
calcolata dalla partenza del viaggio, in se-
guito alla procedura di reset (azzeramen-
to grandezze).
Consumo medio
Esprime il consumo medio stimato calco-
lato dalla partenza del viaggio, in seguito
alla procedura di reset (azzeramento gran-
dezze).
Velocità media
Esprime la velocità media di percorrenza
calcolata dalla partenza del viaggio, in se-
guito alla procedura di reset (azzeramen-
to grandezze).
TRIP COMPUTER
Il trip computer è un dispositivo che per-
mette di visualizzare in sequenza, agendo
ripetutamente sul pulsante fig. 16ubica-
to sull’estremità della leva, le seguenti
grandezze:
autonomia veicolo, consumo istan-
taneo, distanza alla meta, trip 1 (di-
stanza percorsa, consumo medio,
velocità media) e trip 2 (distanza
percorsa, consumo medio, velocità
media).
Tutte queste informazioni vengono visua-
lizzate sul display del sistema infotelema-
tico CONNECT.
Reset: per azzerare le grandezze, pre-
mere e mantenere premuto per più di 2
secondi il pulsante raffigurato in fig. 16.
Autonomia veicolo
Esprime la percorrenza stimata, ancora ef-
fettuabile con il carburante presente nel
serbatoio, ipotizzando di proseguire la
marcia mantenendo la stessa condotta di
guida.
Consumo istantaneo
Esprime la variazione del consumo di car-
burante medio calcolato negli ultimi se-
condi di percorso.
fig. 16F0P0041m
SEDILI ANTERIORI
Qualunque regolazione de-
ve essere eseguita esclusiva-
mente a veicolo fermo.
ATTENZIONE

18
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Regolazione in senso longitudinale
fig. 17
Sollevare la leva Ae spingere il sedile avan-
ti o indietro: in posizione di guida le brac-
cia devono poggiare sulla corona del vo-
lante. Una volta rilasciata la leva, verifica-
re che il sedile sia ben bloccato sulle gui-
de provando a spostarlo avanti e indietro.
Rilasciata la leva di regola-
zione, verificare sempre che
il sedile sia bloccato sulle guide, pro-
vando a spostarlo avanti e indietro.
La mancanza di questo bloccaggio
potrebbe provocare lo spostamento
inaspettato del sedile e causare la
perdita di controllo del veicolo.
ATTENZIONE
Per avere la massima prote-
zione, tenere lo schienale in
posizione eretta, appoggiarvi bene la
schiena e tenere la cintura ben ade-
rente al busto e al bacino.
ATTENZIONE
Non smontare i sedili nè
eseguire sugli stessi inter-
venti di manutenzione e/o ripara-
zione: operazioni non eseguite
correttamente possono pregiudi-
care il funzionamento dei disposi-
tivi di sicurezza; rivolgersi sempre
alla Rete Assistenziale Fiat.
ATTENZIONEfig. 17F0P0015m
Regolazione in altezza del sedile
conducente fig. 17-18
A seconda della versione e della configura-
zione del veicolo, si dispone di:
❒una regolazione passiva: tirare la leva B
verso l’alto, quindi sollevare il corpo dal
sedile per farlo salire.
❒una regolazione attiva: agire sulla leva
Dverso l’alto o verso il basso fino ad
ottenere la posizione desiderata.
Regolazione inclinazione dello
schienale fig. 17
Agire sulla leva C e regolare lo schienale.
fig. 18F0P0322m

19
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
fig. 18/aF0P0016m
fig. 19
AB
F0P0017m
fig. 20F0P0018m
fig. 21F0P0019m
Regolazione lombare
(dove prevista) fig. 18/a
Agire sulla leva Aper regolare l’appoggio
personalizzato tra schiena e schienale.
Riscaldamento sedili
(dove previsto) fig. 19
Con chiave di avviamento in posizione M, pre-
mere il pulsante Ao B(lato guida o lato pas-
seggero) per l’inserimento/disinserimento del-
la funzione. L’inserimento è evidenziato dall’ac-
censione del led ubicato sul pulsante stesso.APPOGGIABRACCIA ANTERIORI
(dove previsti) fig. 20-21
Tra i sedili anteriori, su alcune versioni,
sono collocati due appoggiabraccia.
Per effettuare la regolazione procedere
come segue:
❒alzare l’appoggiabraccia portandolo in
posizione A;
❒abbassare l’appoggiabraccia portan-
dolo a fondo corsa in posizione B;
❒alzare nuovamente l’appoggiabraccia
portandolo nella posizione desiderata C.
fig. 22F0P0122m
PANCHETTA ANTERIORE
A DUE POSTI (dove prevista)
È fissa ed è dotata di cintura di sicurezza
a tre punti con arrotolatore.
Può essere dotata di una ribaltina fig. 22
abbattibile e utilizzabile come piano di ap-
poggio. Per l’utilizzazione tirare l’apposi-
ta linguetta.
