FIAT SCUDO 2010 Libretto Uso Manutenzione (in Italian)

30
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
DISAPPANNAMENTO/
SBRINAMENTO RAPIDO
CRISTALLI ANTERIORI
(PARABREZZA E CRISTALLI
LATERALI)
Procedere come segue:
❒ruotare la manopola Csul settore
rosso;
❒disinserire il ricircolo aria interna (se
attivato);
❒ruotare la manopola Ain corrispon-
denza di -;
❒ruotare la manopola Bin corrispon-
denza di 4 -p(massima velocità del
ventilatore).
A disappannamento/sbrinamento avvenu-
to agire sui comandi per ripristinare le
condizioni di comfort desiderate.Antiappannamento cristalli
In casi di forte umidità esterna e/o di piog-
gia e/o di forti differenze di temperatura tra
interno ed esterno abitacolo, si consiglia
di effettuare la seguente manovra preven-
tiva di antiappannamento dei cristalli:
❒ruotare la manopola Csul settore
rosso;
❒disinserire il ricircolo aria interna tra-
mite la pressione del pulsante D(se di-
sattivato);
❒ruotare la manopola Ain corrispon-
denza di -con possibilità di passaggio
alla posizione
∏nel caso in cui non si
notino accenni di appannamento;
❒ruotare la manopola Bin corrispon-

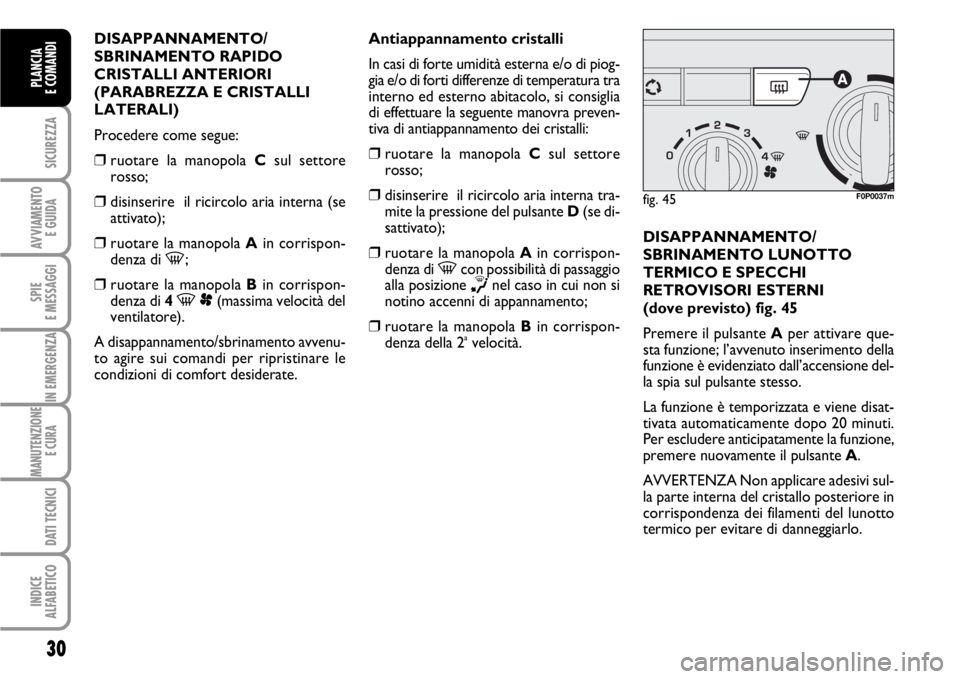

denza della 2avelocità.DISAPPANNAMENTO/
SBRINAMENTO LUNOTTO
TERMICO E SPECCHI
RETROVISORI ESTERNI
(dove previsto) fig. 45
Premere il pulsante Aper attivare que-
sta funzione; l’avvenuto inserimento della
funzione è evidenziato dall’accensione del-
la spia sul pulsante stesso.
La funzione è temporizzata e viene disat-
tivata automaticamente dopo 20 minuti.
Per escludere anticipatamente la funzione,
premere nuovamente il pulsante A.
AVVERTENZA Non applicare adesivi sul-
la parte interna del cristallo posteriore in
corrispondenza dei filamenti del lunotto
termico per evitare di danneggiarlo.
fig. 45F0P0037m

31
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
CLIMATIZZATORE
MANUALE
(dove previsto)

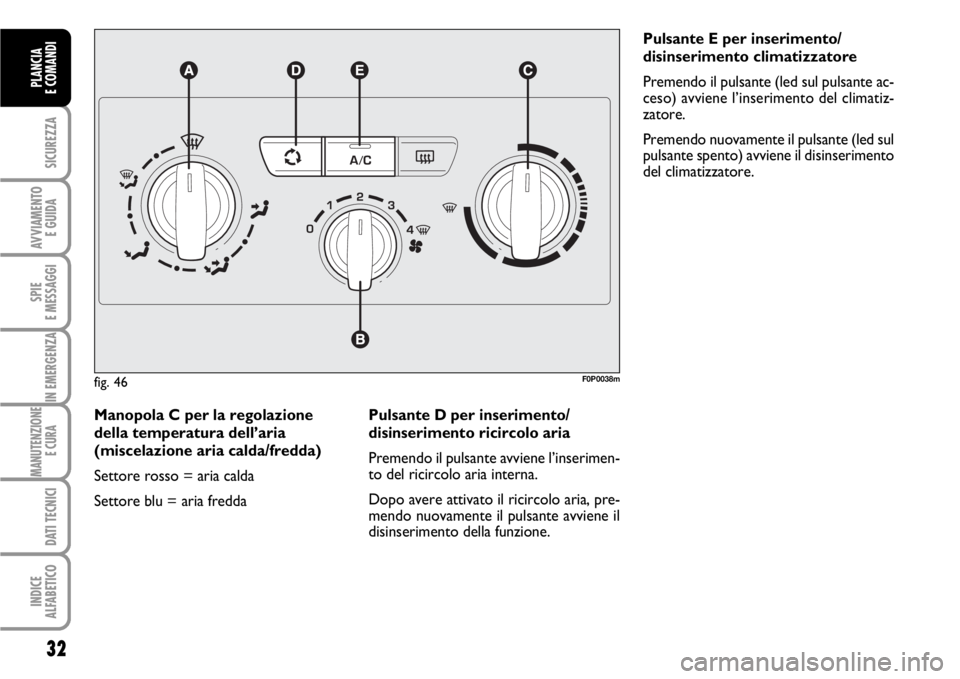

COMANDI fig. 46
Manopola A per la distribuzione
dell’aria
µper avere aria alle bocchette centrali
e laterali;
∑per inviare aria ai piedi ed avere alle
bocchette plancia una temperatura leg-
germente più bassa, in condizioni di
temperatura intermedia;
∂per riscaldamento con temperatura
esterna rigida: per avere la massima
portata di aria sui piedi;
∏per riscaldare i piedi e contempora-
neamente disappannare il parabrezza;
-per disappannare velocemente il pa-
rabrezza.
Manopola B per attivazione/
regolazione ventilatore
0= ventilatore spento
1-2-3= velocità di ventilazione
4
-p= ventilazione alla massima
velocità ATTIVAZIONE RICIRCOLO
ARIA INTERNA fig. 44
Premere il pulsante
Ω.
È consigliabile inserire il ricircolo aria in-
terna durante le soste in colonna od in gal-
leria per evitare l’immissione di aria ester-
na inquinata. Evitare di utilizzare in modo
prolungato tale funzione, specialmente con
più persone a bordo veicolo, in modo da
prevenire la possibilità di appannamento
dei cristalli.AVVERTENZA Il ricircolo aria interna
consente, in base alla modalità di funzio-
namento selezionata (“riscaldamento” o
“raffreddamento”), un più rapido raggiun-
gimento delle condizioni desiderate.
L’inserimento del ricircolo aria interna è
sconsigliato in caso di giornate piovose/
fredde per evitare la possibilità di appan-
namento dei cristalli.

32
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Manopola C per la regolazione
della temperatura dell’aria
(miscelazione aria calda/fredda)
Settore rosso = aria calda
Settore blu = aria freddaPulsante E per inserimento/
disinserimento climatizzatore
Premendo il pulsante (led sul pulsante ac-
ceso) avviene l’inserimento del climatiz-
zatore.
Premendo nuovamente il pulsante (led sul
pulsante spento) avviene il disinserimento
del climatizzatore.
fig. 46F0P0038m
Pulsante D per inserimento/
disinserimento ricircolo aria
Premendo il pulsante avviene l’inserimen-
to del ricircolo aria interna.
Dopo avere attivato il ricircolo aria, pre-
mendo nuovamente il pulsante avviene il
disinserimento della funzione.

33
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
VENTILAZIONE ABITACOLO
Per ottenere una buona ventilazione del-
l’abitacolo, procedere come segue:
❒ruotare la manopola Csul settore blu;
❒disinserire il ricircolo aria interna tra-
mite la pressione del pulsante D;
❒ruotare la manopola Ain corrispon-
denza di
µ;
❒ruotare la manopola Bsulla velocità de-
siderata.CLIMATIZZAZIONE
(raffreddamento)
Per ottenere la più rapida prestazione di
raffreddamento, procedere come segue:
❒ruotare la manopola Csul settore blu;
❒inserire il ricircolo aria interna trami-
te la pressione del pulsante D;
❒ruotare la manopola Ain corrispon-
denza di
µ;
❒inserire il climatizzatore premendo il
pulsante E; il led sul pulsante Esi ac-
cende;
❒ruotare la manopola Bin corrispon-
denza di 4-p(massima velocità ven-
tilatore).Regolazione del raffreddamento
❒ruotare la manopola Cverso destra per
aumentare la temperatura;
❒disinserire il ricircolo aria interna tra-
mite la pressione del pulsante D;
❒ruotare la manopola Bper diminuire la
velocità del ventilatore.

34
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
RISCALDAMENTO ABITACOLO
Procedere come segue:
❒ruotare la manopola Csul settore
rosso;
❒ruotare la manopola Ain corrispon-
denza del simbolo desiderato;
❒ruotare la manopola Bsulla velocità de-
siderata;RISCALDAMENTO RAPIDO
ABITACOLO
Per ottenere la più rapida prestazione di
riscaldamento, procedere come segue:
❒ruotare la manopola Csul settore
rosso;
❒inserire il ricircolo aria interna trami-
te la pressione del pulsante D (se
disattivato);
❒ruotare la manopola Ain corrispon-
denza di
∂;
❒ruotare la manopola Bin corrispon-
denza di 4-p(massima velocità del
ventilatore).
Successivamente agire sui comandi per
mantenere le condizioni di comfort desi-
derate e premere il pulsante Dper disin-
serire il ricircolo di aria interna.
AVVERTENZA A motore freddo occor-
re attendere qualche minuto affinché il li-
quido dell’impianto raggiunga la tempera-
tura di esercizio ottimale.DISAPPANNAMENTO/
SBRINAMENTO RAPIDO
CRISTALLI ANTERIORI
(PARABREZZA E CRISTALLI
LATERALI)
Procedere come segue:
❒ruotare la manopola Csul settore
rosso;
❒ruotare la manopola Bin corrispon-
denza di 4-p(massima velocità del
ventilatore);
❒ruotare la manopola Ain corrispon-
denza di -;
❒disinserire il ricircolo aria interna tra-
mite la pressione del pulsante D(se at-
tivato).

35
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Antiappannamento cristalli
In casi di forte umidità esterna e/o di piog-
gia e/o di forti differenze di temperatura tra
interno ed esterno abitacolo, si consiglia
di effettuare la seguente manovra preven-
tiva di antiappannamento dei cristalli:
❒ruotare la manopola Csul settore
rosso;
❒disinserire il ricircolo aria interna tra-
mite la pressione del pulsante D(se at-
tivato);
❒ruotare la manopola Ain corrispon-
denza di -con possibilità di passaggio
alla posizione
®nel caso in cui non si
notino accenni di appannamento;
❒ruotare la manopola Bin corrispon-
denza della 2avelocità.
AVVERTENZA Il climatizzatore è molto
utile per prevenire l’appannamento dei cri-
stalli nei casi di forte umidità ambientale in
quanto deumidifica l’aria immessa in abi-
tacolo.DISAPPANNAMENTO/
SBRINAMENTO LUNOTTO
TERMICO E SPECCHI
RETROVISORI ESTERNI

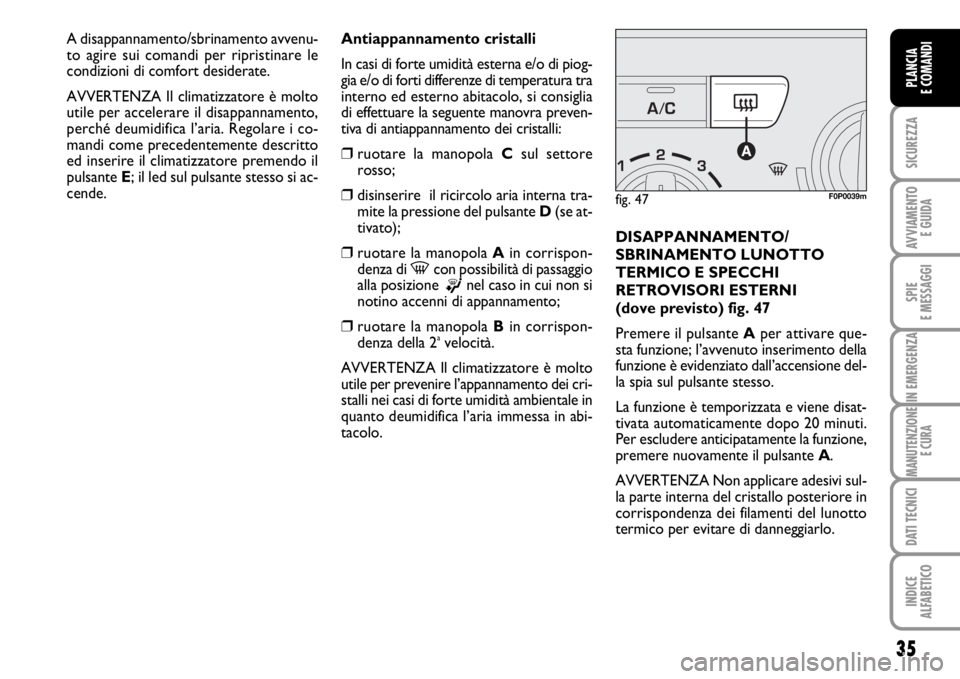

(dove previsto) fig. 47
Premere il pulsante Aper attivare que-
sta funzione; l’avvenuto inserimento della
funzione è evidenziato dall’accensione del-
la spia sul pulsante stesso.
La funzione è temporizzata e viene disat-
tivata automaticamente dopo 20 minuti.
Per escludere anticipatamente la funzione,
premere nuovamente il pulsante A.
AVVERTENZA Non applicare adesivi sul-
la parte interna del cristallo posteriore in
corrispondenza dei filamenti del lunotto
termico per evitare di danneggiarlo.
fig. 47F0P0039m
A disappannamento/sbrinamento avvenu-
to agire sui comandi per ripristinare le
condizioni di comfort desiderate.
AVVERTENZA Il climatizzatore è molto
utile per accelerare il disappannamento,
perché deumidifica l’aria. Regolare i co-
mandi come precedentemente descritto
ed inserire il climatizzatore premendo il
pulsante E; il led sul pulsante stesso si ac-
cende.

36
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
MANUTENZIONE
DELL’IMPIANTO
Durante la stagione invernale l’impianto di
climatizzazione deve essere messo in fun-
zione almeno una volta al mese per circa
10 minuti. Prima della stagione estiva far
verificare l’efficienza dell’impianto presso
la Rete Assistenziale Fiat.
L’impianto utilizza fluido re-
frigerante R134a che, in ca-
so di perdite accidentali, non
danneggia l’ambiente. Evita-
re assolutamente l’uso di fluido R12 in-
compatibile con i componenti dell’im-
pianto stesso.AVVERTENZA Il ricircolo aria interna
consente, in base alla modalità di funzio-
namento selezionata (“riscaldamento” o
“raffreddamento”), un più rapido raggiun-
gimento delle condizioni desiderate.
L’inserimento del ricircolo aria interna è
sconsigliato in caso di giornate piovose/
fredde per evitare la possibilità di appan-
namento dei cristalli. ATTIVAZIONE RICIRCOLO
ARIA INTERNA fig. 46
Premere il pulsante
Ω.
È consigliabile inserire il ricircolo aria in-
terna durante le soste in colonna od in gal-
leria per evitare l’immissione di aria ester-
na inquinata. Evitare di utilizzare in modo
prolungato tale funzione, specialmente con
più persone a bordo veicolo, in modo da
prevenire la possibilità di appannamento
dei cristalli.

37
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

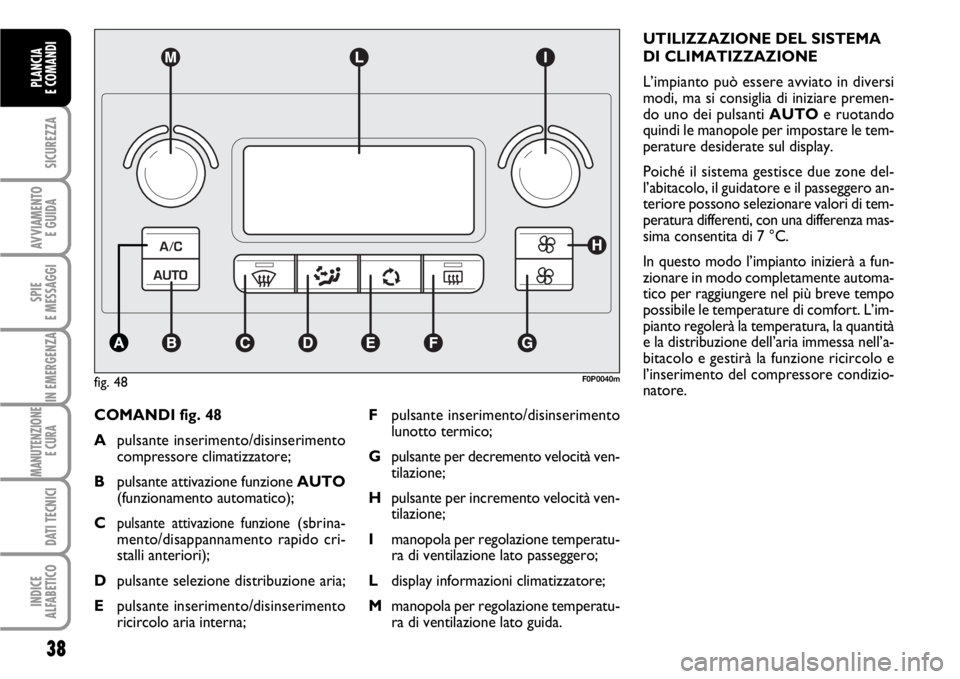

CLIMATIZZATORE
AUTOMATICO
BI-ZONA (dove previsto)
DESCRIZIONE
Il climatizzatore automatico bi-zona rego-
la le temperature, la distribuzione dell’aria
nell’abitacolo su due zone: lato guidatore
e lato passeggero. Il controllo della tem-
peratura è basato sulla “temperatura equi-
valente”: il sistema, cioè, lavora continua-
mente per mantenere costante il comfort
dell’abitacolo e compensare le eventuali
variazioni delle condizioni climatiche ester-
ne compreso l’irraggiamento solare rile-
vato da un sensore apposito.
I parametri e le funzioni controllate au-
tomaticamente sono:
❒temperatura aria alle bocchette lato gui-
datore/passeggero anteriore;
❒distribuzione aria alle bocchette lato
guidatore/passeggero anteriore;
❒velocità del ventilatore (variazione con-
tinua del flusso d’aria);
❒inserimento del compressore (per il/la
raffreddamento/deumidificazione del-
l’aria);
❒ricircolo dell’aria.Tutte queste funzioni sono modificabili
manualmente, cioè si può intervenire sul
sistema selezionando a proprio piacimen-
to una o più funzioni e modificarne i pa-
rametri. In questo modo però si disattiva
il controllo automatico delle funzioni mo-
dificate manualmente sulle quali il siste-
ma interverrà soltanto per motivi di sicu-
rezza. Le scelte manuali sono sempre prio-
ritarie rispetto all’automatismo e vengo-
no memorizzate fino a quando l’utente
non restituisce il controllo all’automati-
smo premere il tasto AUTO, tranne nei
casi in cui il sistema interviene per parti-
colari condizioni di sicurezza. L’imposta-
zione manuale di una funzione non pre-
giudica il controllo delle altre in automa-
tico. La quantità di aria immessa nell’abi-
tacolo è indipendente dalla velocità del vei-
colo, essendo regolata dal ventilatore con-
trollato elettronicamente. La temperatu-
ra dell’aria immessa è sempre controllata
automaticamente, in funzione delle tem-
perature impostate sul display del guida-
tore e del passeggero anteriore (tranne
quando l’impianto è spento o in alcune
condizioni quando il compressore è disin-
serito).Il sistema permette di impostare o modi-
ficare manualmente i seguenti parametri e
funzioni:
❒temperature aria lato guidatore/pas-
seggero anteriore;
❒velocità del ventilatore (variazione con-
tinua);
❒assetto distribuzione aria su sette po-
sizioni (guidatore/passeggero anterio-
re);
❒abilitazione compressore;
❒priorità distribuzione monozona/bi-zona;
❒funzione sbrinamento/disappannamen-
to rapido;
❒ricircolo dell’aria;
❒lunotto termico;
❒spegnimento del sistema.

38
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
COMANDI fig. 48
Apulsante inserimento/disinserimento
compressore climatizzatore;
Bpulsante attivazione funzione AUTO
(funzionamento automatico);
C
pulsante attivazione funzione(sbrina-
mento/disappannamento rapido cri-
stalli anteriori);
Dpulsante selezione distribuzione aria;
Epulsante inserimento/disinserimento
ricircolo aria interna; UTILIZZAZIONE DEL SISTEMA
DI CLIMATIZZAZIONE
L’impianto può essere avviato in diversi
modi, ma si consiglia di iniziare premen-
do uno dei pulsanti AUTOe ruotando
quindi le manopole per impostare le tem-
perature desiderate sul display.
Poiché il sistema gestisce due zone del-
l’abitacolo, il guidatore e il passeggero an-
teriore possono selezionare valori di tem-
peratura differenti, con una differenza mas-
sima consentita di 7 °C.
In questo modo l’impianto inizierà a fun-
zionare in modo completamente automa-
tico per raggiungere nel più breve tempo
possibile le temperature di comfort. L’im-
pianto regolerà la temperatura, la quantità
e la distribuzione dell’aria immessa nell’a-
bitacolo e gestirà la funzione ricircolo e
l’inserimento del compressore condizio-
natore.
fig. 48F0P0040m
Fpulsante inserimento/disinserimento
lunotto termico;
Gpulsante per decremento velocità ven-
tilazione;
Hpulsante per incremento velocità ven-
tilazione;
Imanopola per regolazione temperatu-
ra di ventilazione lato passeggero;
Ldisplay informazioni climatizzatore;
Mmanopola per regolazione temperatu-
ra di ventilazione lato guida.

39
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Nel funzionamento completamente auto-
matico, l’unico intervento manuale richie-
sto è l’eventuale attivazione delle seguen-
ti funzioni:
❒Ωricircolo aria, per mantenere il ri-
circolo sempre inserito o sempre
escluso;
❒-per accelerare il disappannamen-
to/sbrinamento dei cristalli anteriori,
del lunotto, e degli specchi retrovisori
esterni;
❒(per disappannare/sbrinare il lunot-
to termico e gli specchi retrovisori
esterni;
❒πper selezionare la distribuzione
dell’aria durante la ventilazione.
Durante il funzionamento completamen-
te automatico dell’impianto, si possono va-
riare le temperature impostate, la distri-
buzione dell’aria e la velocità del ventila-
tore agendo, in qualunque momento, sui
rispettivi pulsanti o manopole: l’impianto
modificherà automaticamente le proprie
impostazioni per adeguarsi alle nuove ri-
chieste.Manopole regolazione
temperatura aria M - I
Ruotando le manopole verso destra o ver-
so sinistra, si alza o si abbassa la tempera-
tura dell’aria richiesta rispettivamente nel-
la zona anteriore sinistra (manopola M) e in
quella destra (manopola I) dell’abitacolo.
Poiché il sistema gestisce due zone dell’a-
bitacolo, il guidatore e il passeggero ante-
riore possono selezionare valori diversi di
temperatura, con una differenza massima
consentita di 7 °C. Le temperature impo-
state vengono evidenziate dal display po-
sto vicino alle manopole. Premendo il pul-
sante AUTO, si attiva la funzione automa-
tica del climatizzatore in modo che ci pos-
sano essere due diverse temperature di ven-
tilazione tra i posti lato guida e lato passeg-
gero. Una volta attivata la funzione auto-
matica, premendo nuovamente il pulsante
AUTO, si allinea la temperatura tra la zo-
na lato guida e quella lato passeggero.
Ruotando le manopole completamente a
destra o a sinistra si inseriscono rispetti-
vamente le funzioni di HI(massimo ri-
scaldamento) o LO(massimo raffredda-
mento).
Per disinserire queste due funzioni basta
ruotare la manopola della temperatura,
impostando la temperatura desiderata.Pulsante selezione distribuzione
anteriore dell’aria D
Premendo il pulsante, si può impostare
manualmente una delle sette possibili di-
stribuzioni dell’aria per il lato sinistro e per
il lato destro dell’abitacolo:
æFlusso d’aria verso i diffusori del pa-
rabrezza e dei cristalli laterali ante-
riori per il disappannamento o sbri-
namento dei cristalli.
øFlusso d’aria verso le bocchette cen-
trali e laterali della plancia per la ven-
tilazione del busto e del viso nelle sta-
gioni calde.
¿Flusso d’aria verso i diffusori zona
piedi anteriori e posteriori. Questa
distribuzione dell’aria, per la natura-
le tendenza del calore a diffondersi
verso l’alto, è quella che permette nel
più breve tempo il riscaldamento del-
l’abitacolo dando una pronta sensa-
zione di calore.
