FIAT SCUDO 2010 Libretto Uso Manutenzione (in Italian)
Manufacturer: FIAT, Model Year: 2010, Model line: SCUDO, Model: FIAT SCUDO 2010Pages: 210, PDF Dimensioni: 3.35 MB
Page 21 of 210

20
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
RIBALTAMENTO, SMONTAGGIO
E RIMONTAGGIO SEDILE A
PANCHETTA POSTERIORE
Per smontare ed in segui-
to rimontare il sedile a
panchetta è necessario mantene-
re lo schienale fermamente ab-
bassato ed appiattito sul cuscino,
onde evitare ogni rischio di con-
tatto nei meccanismi dell’artico-
lazione del sedile stesso.
ATTENZIONE

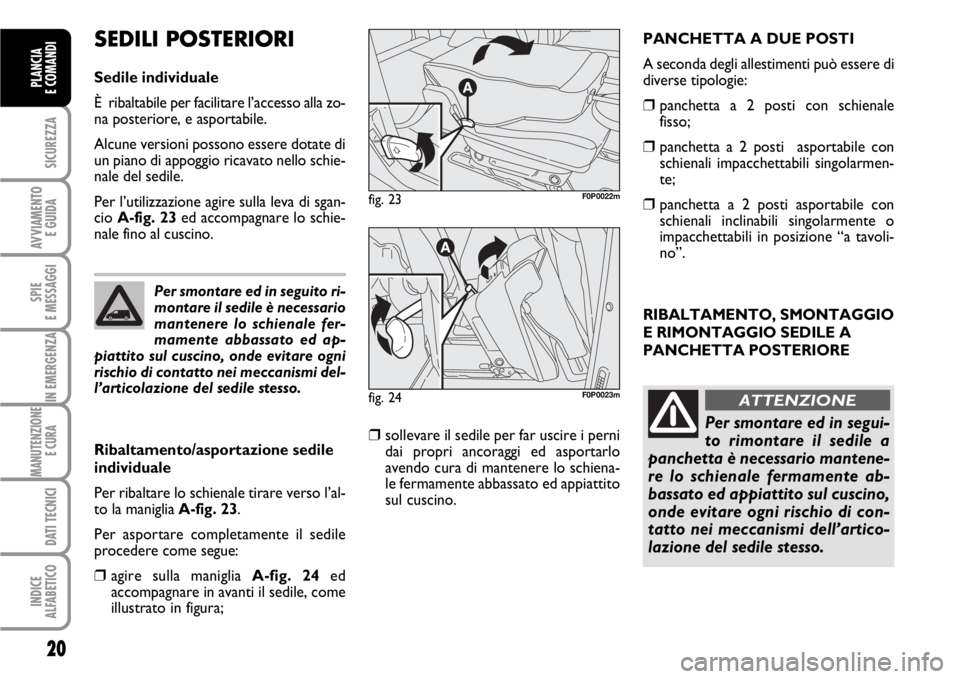

SEDILI POSTERIORI
Sedile individuale
È ribaltabile per facilitare l’accesso alla zo-
na posteriore, e asportabile.
Alcune versioni possono essere dotate di
un piano di appoggio ricavato nello schie-
nale del sedile.
Per l’utilizzazione agire sulla leva di sgan-
cio A-fig. 23ed accompagnare lo schie-
nale fino al cuscino.
Ribaltamento/asportazione sedile
individuale
Per ribaltare lo schienale tirare verso l’al-
to la maniglia A-fig. 23.
Per asportare completamente il sedile
procedere come segue:
❒agire sulla maniglia A-fig. 24ed
accompagnare in avanti il sedile, come
illustrato in figura;
❒sollevare il sedile per far uscire i perni
dai propri ancoraggi ed asportarlo
avendo cura di mantenere lo schiena-
le fermamente abbassato ed appiattito
sul cuscino.
fig. 23F0P0022m
fig. 24F0P0023m
Per smontare ed in seguito ri-
montare il sedile è necessario
mantenere lo schienale fer-
mamente abbassato ed ap-
piattito sul cuscino, onde evitare ogni
rischio di contatto nei meccanismi del-
l’articolazione del sedile stesso.
PANCHETTA A DUE POSTI
A seconda degli allestimenti può essere di
diverse tipologie:
❒panchetta a 2 posti con schienale
fisso;
❒panchetta a 2 posti asportabile con
schienali impacchettabili singolarmen-
te;
❒panchetta a 2 posti asportabile con
schienali inclinabili singolarmente o
impacchettabili in posizione “a tavoli-
no”.
Page 22 of 210

21
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

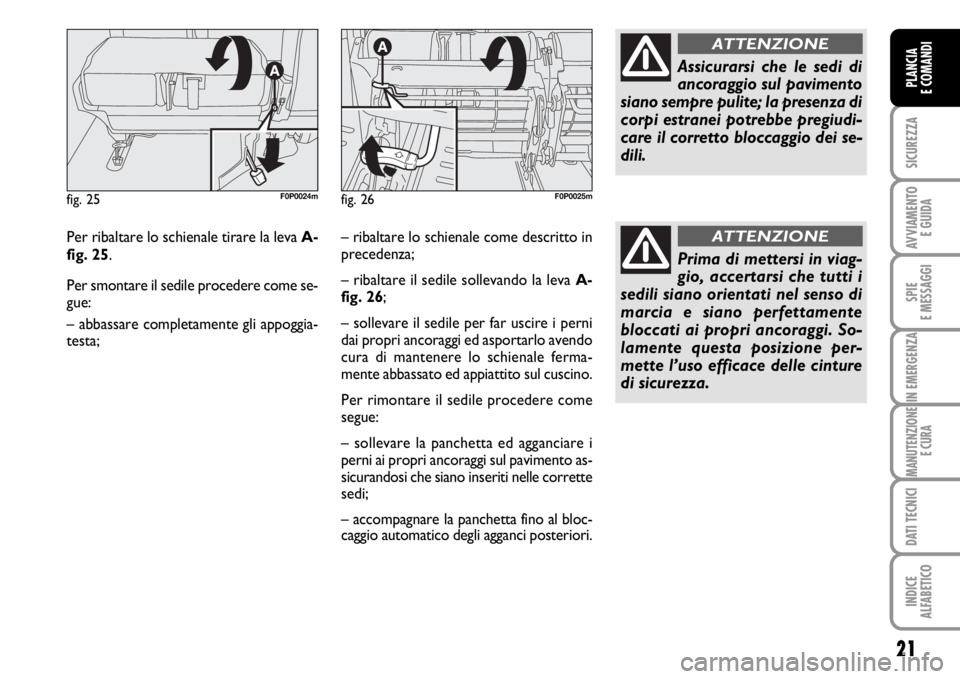

Per ribaltare lo schienale tirare la leva A-
fig. 25.
Per smontare il sedile procedere come se-
gue:
– abbassare completamente gli appoggia-
testa;
fig. 25F0P0024m
Assicurarsi che le sedi di
ancoraggio sul pavimento
siano sempre pulite; la presenza di
corpi estranei potrebbe pregiudi-
care il corretto bloccaggio dei se-
dili.
ATTENZIONE
Prima di mettersi in viag-
gio, accertarsi che tutti i
sedili siano orientati nel senso di
marcia e siano perfettamente
bloccati ai propri ancoraggi. So-
lamente questa posizione per-
mette l’uso efficace delle cinture
di sicurezza.
ATTENZIONE
fig. 26F0P0025m
– ribaltare lo schienale come descritto in
precedenza;
– ribaltare il sedile sollevando la levaA-
fig. 26;
– sollevare il sedile per far uscire i perni
dai propri ancoraggi ed asportarlo avendo
cura di mantenere lo schienale ferma-
mente abbassato ed appiattito sul cuscino.
Per rimontare il sedile procedere come
segue:
– sollevare la panchetta ed agganciare i
perni ai propri ancoraggi sul pavimento as-
sicurandosi che siano inseriti nelle corrette
sedi;
– accompagnare la panchetta fino al bloc-
caggio automatico degli agganci posteriori.
Page 23 of 210

22
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

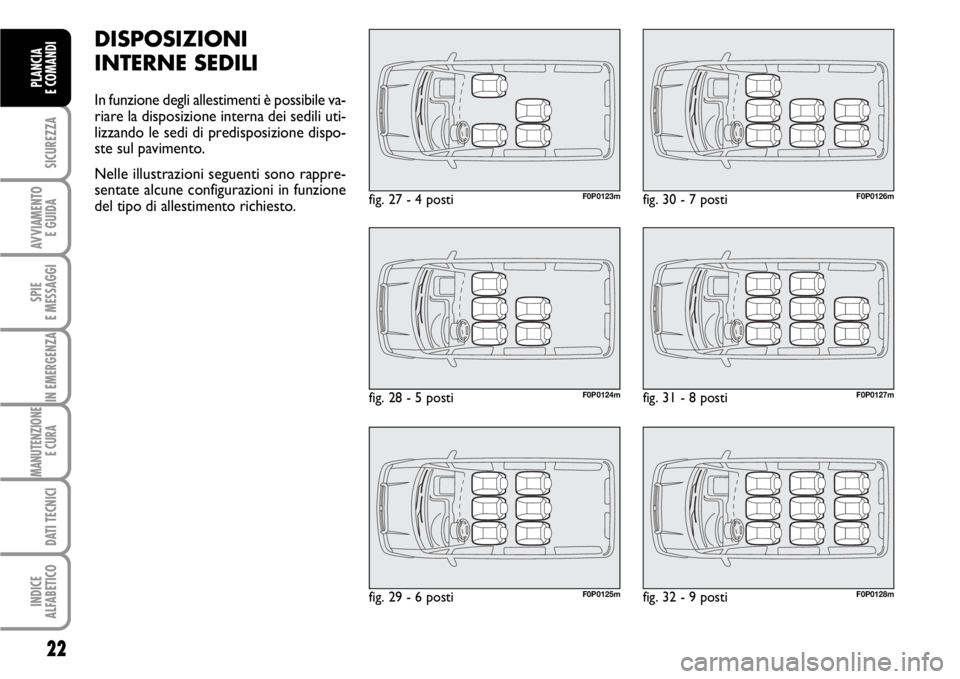

DISPOSIZIONI
INTERNE SEDILI
In funzione degli allestimenti è possibile va-
riare la disposizione interna dei sedili uti-
lizzando le sedi di predisposizione dispo-
ste sul pavimento.
Nelle illustrazioni seguenti sono rappre-
sentate alcune configurazioni in funzione
del tipo di allestimento richiesto.
fig. 27 - 4 postiF0P0123m
fig. 28 - 5 postiF0P0124m
fig. 29 - 6 postiF0P0125m
fig. 30 - 7 postiF0P0126m
fig. 31 - 8 postiF0P0127m
fig. 32 - 9 postiF0P0128m
Page 24 of 210

23
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
APPOGGIATESTA
Regolazione verso l’alto:
❒sollevare l’appoggiatesta fino ad avver-
tire il relativo scatto di bloccaggio.
Regolazione verso il basso:
❒premere i tasti A-fig. 33o A-fig. 34
ed abbassare l’appoggiatesta.

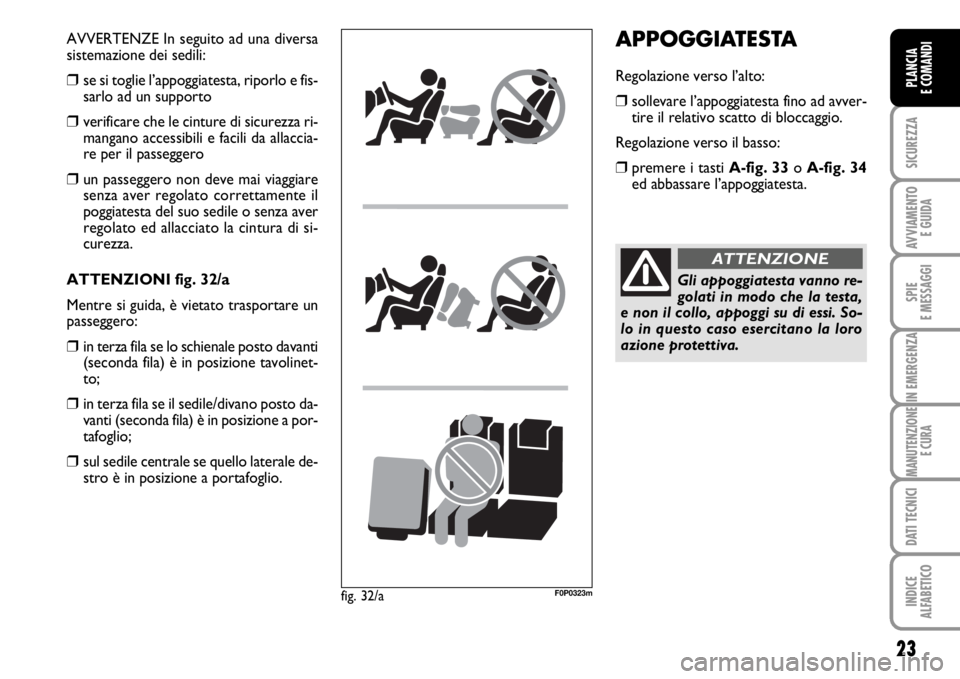

Gli appoggiatesta vanno re-
golati in modo che la testa,
e non il collo, appoggi su di essi. So-
lo in questo caso esercitano la loro
azione protettiva.
ATTENZIONE
AVVERTENZE In seguito ad una diversa
sistemazione dei sedili:
❒se si toglie l’appoggiatesta, riporlo e fis-
sarlo ad un supporto
❒verificare che le cinture di sicurezza ri-
mangano accessibili e facili da allaccia-
re per il passeggero
❒un passeggero non deve mai viaggiare
senza aver regolato correttamente il
poggiatesta del suo sedile o senza aver
regolato ed allacciato la cintura di si-
curezza.
ATTENZIONI fig. 32/a
Mentre si guida, è vietato trasportare un
passeggero:
❒in terza fila se lo schienale posto davanti
(seconda fila) è in posizione tavolinet-
to;
❒in terza fila se il sedile/divano posto da-
vanti (seconda fila) è in posizione a por-
tafoglio;
❒sul sedile centrale se quello laterale de-
stro è in posizione a portafoglio.
fig. 32/aF0P0323m
Page 25 of 210

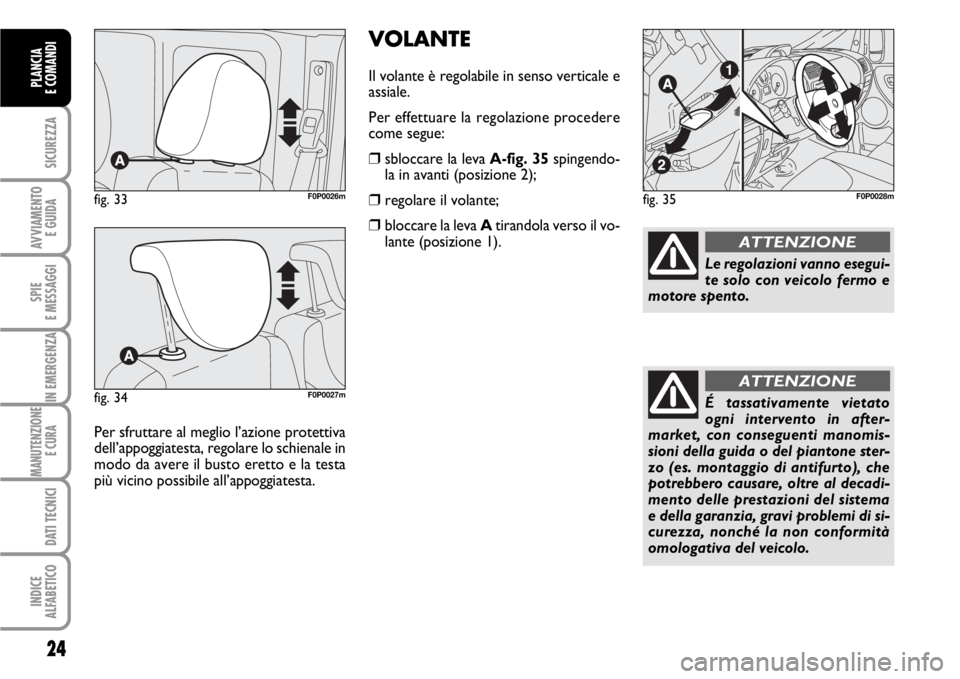

VOLANTE
Il volante è regolabile in senso verticale e
assiale.
Per effettuare la regolazione procedere
come segue:
❒sbloccare la leva A-fig. 35spingendo-
la in avanti (posizione 2);
❒regolare il volante;
❒bloccare la leva Atirandola verso il vo-
lante (posizione 1).
fig. 35F0P0028m
Le regolazioni vanno esegui-
te solo con veicolo fermo e
motore spento.
ATTENZIONE
É tassativamente vietato
ogni intervento in after-
market, con conseguenti manomis-
sioni della guida o del piantone ster-
zo (es. montaggio di antifurto), che
potrebbero causare, oltre al decadi-
mento delle prestazioni del sistema
e della garanzia, gravi problemi di si-
curezza, nonché la non conformità
omologativa del veicolo.
ATTENZIONE
24
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
fig. 33F0P0026m
fig. 34F0P0027m
Per sfruttare al meglio l’azione protettiva
dell’appoggiatesta, regolare lo schienale in
modo da avere il busto eretto e la testa
più vicino possibile all’appoggiatesta.
Page 26 of 210

25
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

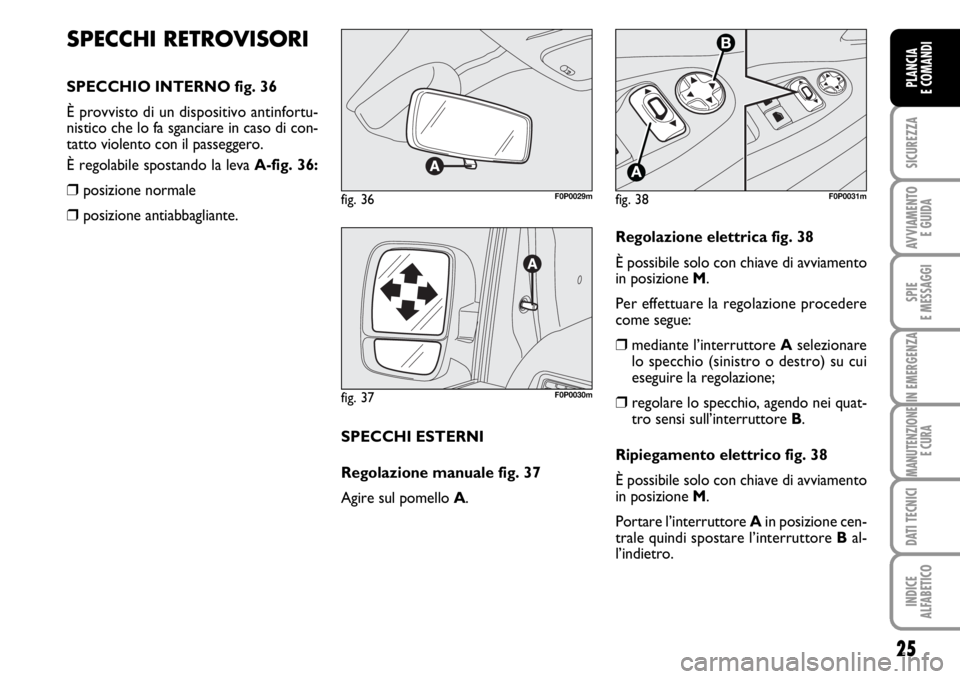

SPECCHI RETROVISORI
SPECCHIO INTERNO fig. 36
È provvisto di un dispositivo antinfortu-
nistico che lo fa sganciare in caso di con-
tatto violento con il passeggero.
È regolabile spostando la leva A-fig. 36:
❒posizione normale
❒posizione antiabbagliante.
fig. 36F0P0029m
fig. 37F0P0030m
SPECCHI ESTERNI
Regolazione manuale fig. 37
Agire sul pomello A.
fig. 38F0P0031m
Regolazione elettrica fig. 38
È possibile solo con chiave di avviamento
in posizione M.
Per effettuare la regolazione procedere
come segue:
❒mediante l’interruttore Aselezionare
lo specchio (sinistro o destro) su cui
eseguire la regolazione;
❒regolare lo specchio, agendo nei quat-
tro sensi sull’interruttore B.
Ripiegamento elettrico fig. 38
È possibile solo con chiave di avviamento
in posizione M.
Portare l’interruttore Ain posizione cen-
trale quindi spostare l’interruttore Bal-
l’indietro.
Page 27 of 210

26
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

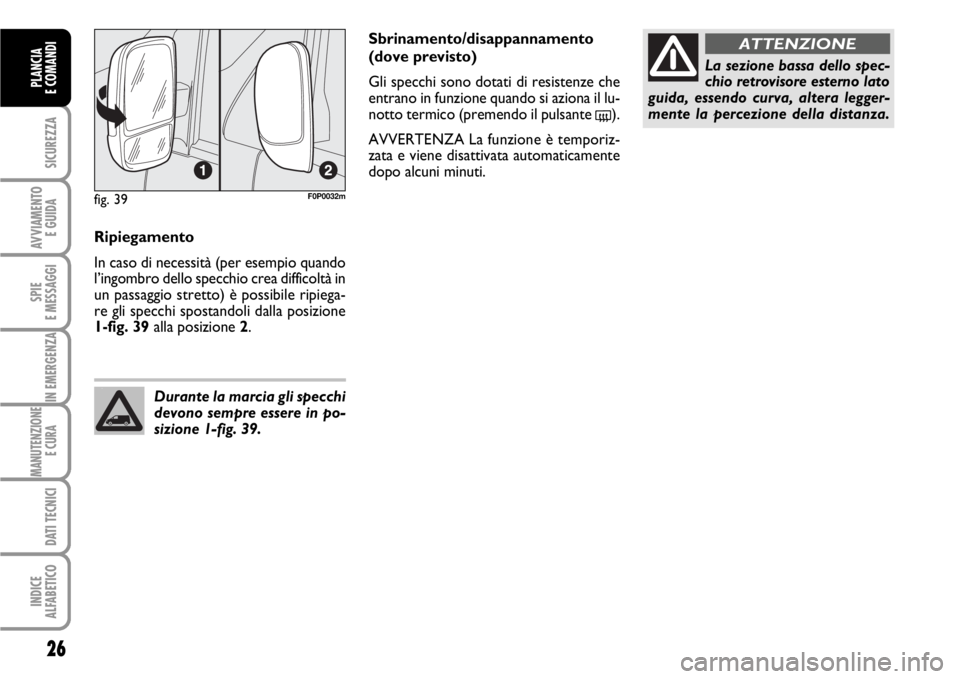

Ripiegamento
In caso di necessità (per esempio quando
l’ingombro dello specchio crea difficoltà in
un passaggio stretto) è possibile ripiega-
re gli specchi spostandoli dalla posizione
1-fig. 39alla posizione 2.
Durante la marcia gli specchi
devono sempre essere in po-
sizione 1-fig. 39.
La sezione bassa dello spec-
chio retrovisore esterno lato
guida, essendo curva, altera legger-
mente la percezione della distanza.
ATTENZIONESbrinamento/disappannamento
(dove previsto)
Gli specchi sono dotati di resistenze che
entrano in funzione quando si aziona il lu-
notto termico (premendo il pulsante
().
AVVERTENZA La funzione è temporiz-
zata e viene disattivata automaticamente
dopo alcuni minuti.
fig. 39F0P0032m
Page 28 of 210

27
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

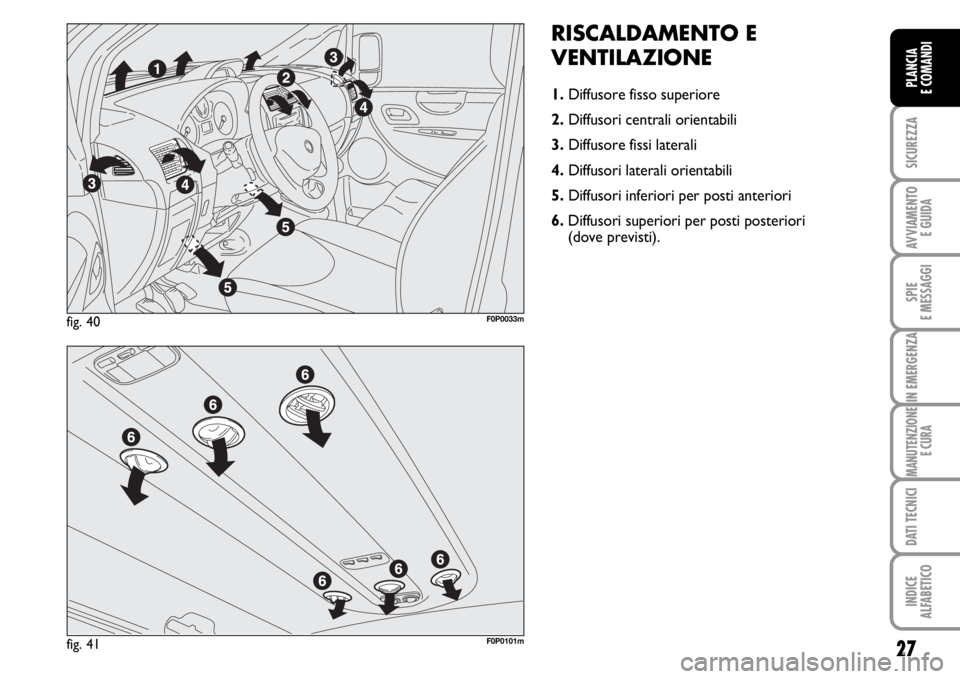

RISCALDAMENTO E
VENTILAZIONE
1.Diffusore fisso superiore
2.Diffusori centrali orientabili
3.Diffusore fissi laterali
4.Diffusori laterali orientabili
5. Diffusori inferiori per posti anteriori
6.Diffusori superiori per posti posteriori
(dove previsti).
fig. 40F0P0033m
fig. 41F0P0101m
Page 29 of 210

28
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

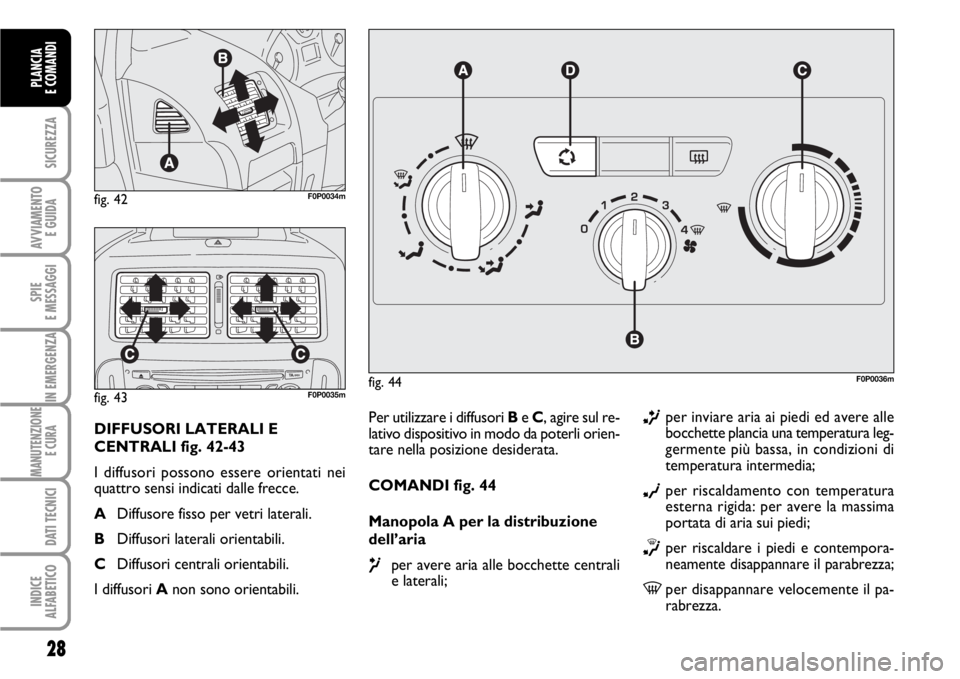

Per utilizzare i diffusori Be C, agire sul re-
lativo dispositivo in modo da poterli orien-
tare nella posizione desiderata.
COMANDI fig. 44
Manopola A per la distribuzione
dell’aria
µper avere aria alle bocchette centrali
e laterali;
∑per inviare aria ai piedi ed avere alle
bocchette plancia una temperatura leg-
germente più bassa, in condizioni di
temperatura intermedia;
∂per riscaldamento con temperatura
esterna rigida: per avere la massima
portata di aria sui piedi;
∏per riscaldare i piedi e contempora-
neamente disappannare il parabrezza;
-per disappannare velocemente il pa-
rabrezza.
fig. 44F0P0036m
fig. 42F0P0034m
fig. 43F0P0035m
DIFFUSORI LATERALI E
CENTRALI fig. 42-43
I diffusori possono essere orientati nei
quattro sensi indicati dalle frecce.
ADiffusore fisso per vetri laterali.
BDiffusori laterali orientabili.
CDiffusori centrali orientabili.
I diffusori Anon sono orientabili.
Page 30 of 210

29
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Manopola B per attivazione/
regolazione ventilatore
0= ventilatore spento
1-2-3= velocità di ventilazione
4
-p= ventilazione alla massima
velocità
Manopola C per la regolazione
della temperatura dell’aria
(miscelazione aria calda/fredda)
Settore rosso = aria calda
Settore blu = aria fredda
Pulsante D per inserimento/
disinserimento ricircolo aria
Premendo il pulsante avviene l’inserimen-
to del ricircolo aria interna.
Dopo aver attivato il ricircolo aria, pre-
mendo nuovamente il pulsante, avviene il
disinserimento del ricircolo aria interna.RISCALDAMENTO RAPIDO
ABITACOLO
Per ottenere la più rapida prestazione di
riscaldamento, procedere come segue:❒ruotare la manopola Csul settore
rosso;
❒inserire il ricircolo aria interna
(se disattivato);
❒ruotare la manopola Ain corrispon-
denza di
∂;
❒ruotare la manopola Bin corrispon-
denza di 4
-p(massima velocità del
ventilatore).
Successivamente agire sui comandi per
mantenere le condizioni di comfort desi-
derate e premere il pulsante Dper disin-
serire il ricircolo di aria interna e preve-
nire fenomeni di appannamento.
AVVERTENZA A motore freddo occor-
re attendere qualche minuto affinchè il li-
quido dell’impianto raggiunga la tempera-
tura di esercizio ottimale. VENTILAZIONE ABITACOLO
Per ottenere una buona ventilazione del-
l’abitacolo, procedere come segue:
❒ruotare la manopola Csul settore blu;
❒disinserire il ricircolo aria interna (se
attivato);
❒ruotare la manopola Ain corrispon-
denza di
µ;
❒ruotare la manopola Bsulla velocità de-
siderata.
RISCALDAMENTO ABITACOLO
Procedere come segue:
❒ruotare la manopola Csul settore ros-
so;
❒ruotare la manopola Anella posizione
desiderata;
❒ruotare la manopola Bsulla velocità de-
siderata.
