FIAT SCUDO 2010 Návod na použitie a údržbu (in Slovak)
Manufacturer: FIAT, Model Year: 2010, Model line: SCUDO, Model: FIAT SCUDO 2010Pages: 210, veľkosť PDF: 3.55 MB
Page 11 of 210

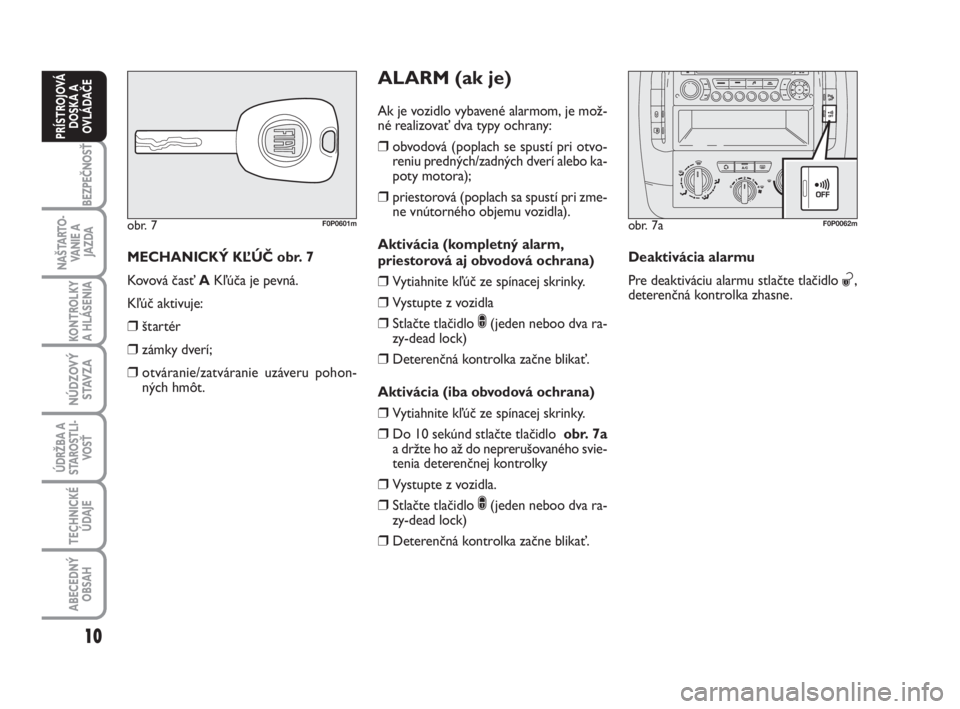

MECHANICKÝ KĽÚČ obr. 7
Kovová časť AKľúča je pevná.
Kľúč aktivuje:
❒štartér
❒zámky dverí;
❒otváranie/zatváranie uzáveru pohon-
ných hmôt.
obr. 7F0P0601m
ALARM (ak je)
Ak je vozidlo vybavené alarmom, je mož-
né realizovať dva typy ochrany:
❒obvodová (poplach se spustí pri otvo-
reniu predných/zadných dverí alebo ka-
poty motora);
❒priestorová (poplach sa spustí pri zme-
ne vnútorného objemu vozidla).
Aktivácia (kompletný alarm,
priestorová aj obvodová ochrana)
❒Vytiahnite kľúč ze spínacej skrinky.
❒Vystupte z vozidla
❒Stlačte tlačidlo ∫(jeden neboo dva ra-
zy-dead lock)
❒Deterenčná kontrolka začne blikať.
Aktivácia (iba obvodová ochrana)
❒Vytiahnite kľúč ze spínacej skrinky.
❒Do 10 sekúnd stlačte tlačidlo obr. 7a
a držte ho až do neprerušovaného svie-
tenia deterenčnej kontrolky
❒Vystupte z vozidla.
❒Stlačte tlačidlo ∫(jeden neboo dva ra-
zy-dead lock)
❒Deterenčná kontrolka začne blikať.Deaktivácia alarmu
Pre deaktiváciu alarmu stlačte tlačidlo
ª,
deterenčná kontrolka zhasne.
obr. 7aF0P0062m
10
BEZPEČNOSŤ
NAŠTARTO-
VA N I E A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ
DOSKA A
OVLÁDAČE
001-017 Scudo G9 SK:001-017 ScudoG9 SK 24-11-2008 11:42 Pagina 10
Page 12 of 210

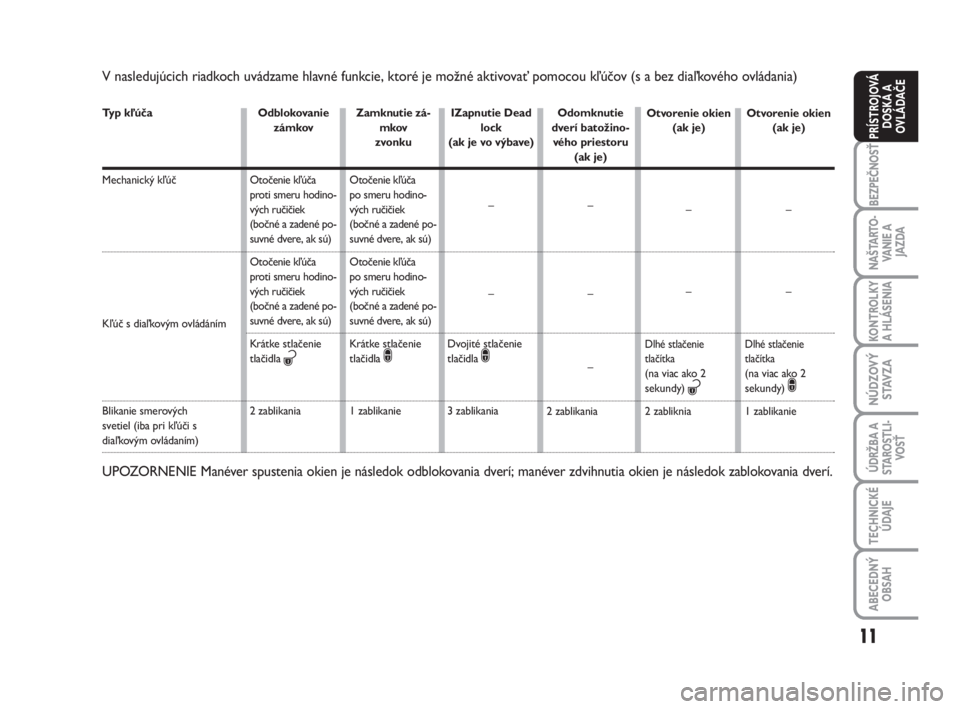

V nasledujúcich riadkoch uvádzame hlavné funkcie, ktoré je možné aktivovať pomocou kľúčov (s a bez diaľkového ovládania)
Typ kľúča
Mechanický kľúč
Kľúč s diaľkovým ovládáním
Blikanie smerových
svetiel (iba pri kľúči s
diaľkovým ovládaním)Odblokovanie
zámkov
Otočenie kľúča
proti smeru hodino-
vých ručičiek
(bočné a zadené po-
suvné dvere, ak sú)
Otočenie kľúča
proti smeru hodino-
vých ručičiek
(bočné a zadené po-
suvné dvere, ak sú)
Krátke stlačenie
tlačidla
ª
2 zablikania Zamknutie zá-
mkov
zvonku
Otočenie kľúča
po smeru hodino-
vých ručičiek
(bočné a zadené po-
suvné dvere, ak sú)
Otočenie kľúča
po smeru hodino-
vých ručičiek
(bočné a zadené po-
suvné dvere, ak sú)
Krátke stlačenie
tlačidla
∫
1 zablikanieIZapnutie Dead
lock
(ak je vo výbave)
–
–
Dvojité stlačenie
tlačidla
∫
3 zablikaniaOdomknutie
dverí batožino-
vého priestoru
(ak je)
–
–
–
2 zablikania
UPOZORNENIE Manéver spustenia okien je následok odblokovania dverí; manéver zdvihnutia okien je následok zablokovania dverí.
Otvorenie okien
(ak je)
–
–
Dlhé stlačenie
tlačítka
(na viac ako 2
sekundy)
ª
2 zablikniaOtvorenie okien
(ak je)
–
–
Dlhé stlačenie
tlačítka
(na viac ako 2
sekundy)∫
1 zablikanie
11
BEZPEČNOSŤ
NAŠTARTO-
VA N I E A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ
DOSKA A
OVLÁDAČE
001-017 Scudo G9 SK:001-017 ScudoG9 SK 24-11-2008 11:42 Pagina 11
Page 13 of 210

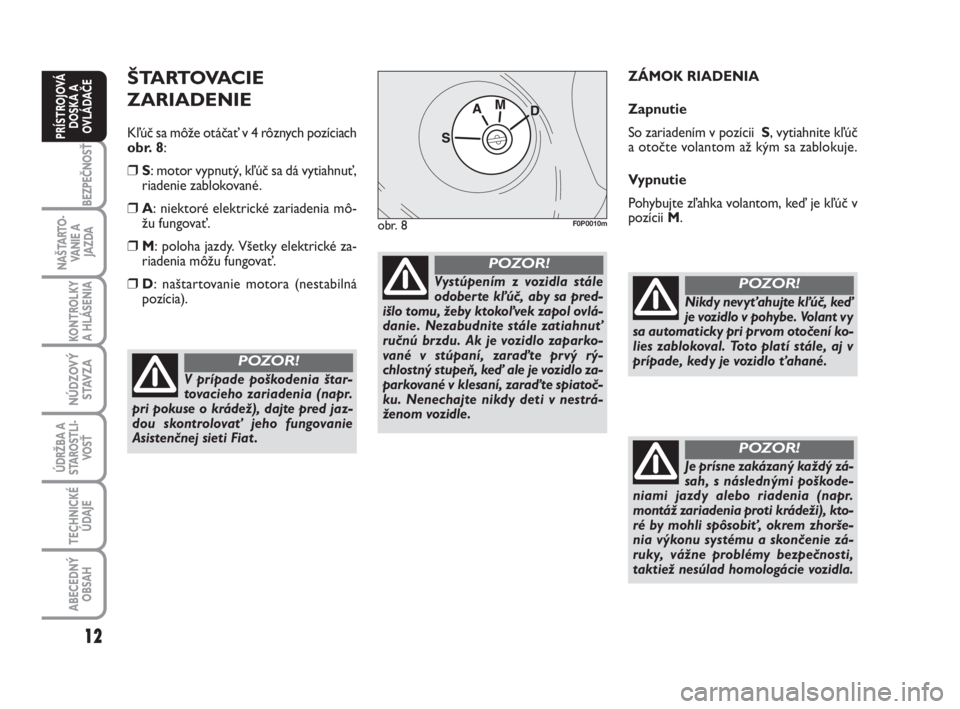

ŠTARTOVACIE
ZARIADENIE
Kľúč sa môže otáčať v 4 rôznych pozíciach
obr. 8:
❒S: motor vypnutý, kľúč sa dá vytiahnuť,
riadenie zablokované.
❒A: niektoré elektrické zariadenia mô-
žu fungovať.
❒M: poloha jazdy. Všetky elektrické za-
riadenia môžu fungovať.
❒D: naštartovanie motora (nestabilná
pozícia).ZÁMOK RIADENIA
Zapnutie
So zariadením v pozícii S, vytiahnite kľúč
a otočte volantom až kým sa zablokuje.
Vypnutie
Pohybujte zľahka volantom, keď je kľúč v
pozícii M.
V prípade poškodenia štar-
tovacieho zariadenia (napr.
pri pokuse o krádež), dajte pred jaz-
dou skontrolovať jeho fungovanie
Asistenčnej sieti Fiat .
POZOR!
Vystúpením z vozidla stále
odoberte kľúč, aby sa pred-
išlo tomu, žeby ktokoľvek zapol ovlá-
danie. Nezabudnite stále zatiahnuť
ručnú brzdu. Ak je vozidlo zaparko-
vané v stúpaní, zaraďte prvý rý-
chlostný stupeň, keď ale je vozidlo za-
parkované v klesaní, zaraďte spiatoč-
ku. Nenechajte nikdy deti v nestrá-
ženom vozidle.
POZOR!
obr. 8F0P0010m
Nikdy nevyťahujte kľúč, keď
je vozidlo v pohybe. Volant vy
sa automaticky pri prvom otočení ko-
lies zablokoval. Toto platí stále, aj v
prípade, kedy je vozidlo ťahané.
POZOR!
Je prísne zakázaný každý zá-
sah, s následnými poškode-
niami jazdy alebo riadenia (napr.
montáž zariadenia proti krádeži), kto-
ré by mohli spôsobiť, okrem zhorše-
nia výkonu systému a skončenie zá-
ruky, vážne problémy bezpečnosti,
taktiež nesúlad homologácie vozidla.
POZOR!
12
BEZPEČNOSŤ
NAŠTARTO-
VA N I E A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ
DOSKA A
OVLÁDAČE
001-017 Scudo G9 SK:001-017 ScudoG9 SK 24-11-2008 11:42 Pagina 12
Page 14 of 210

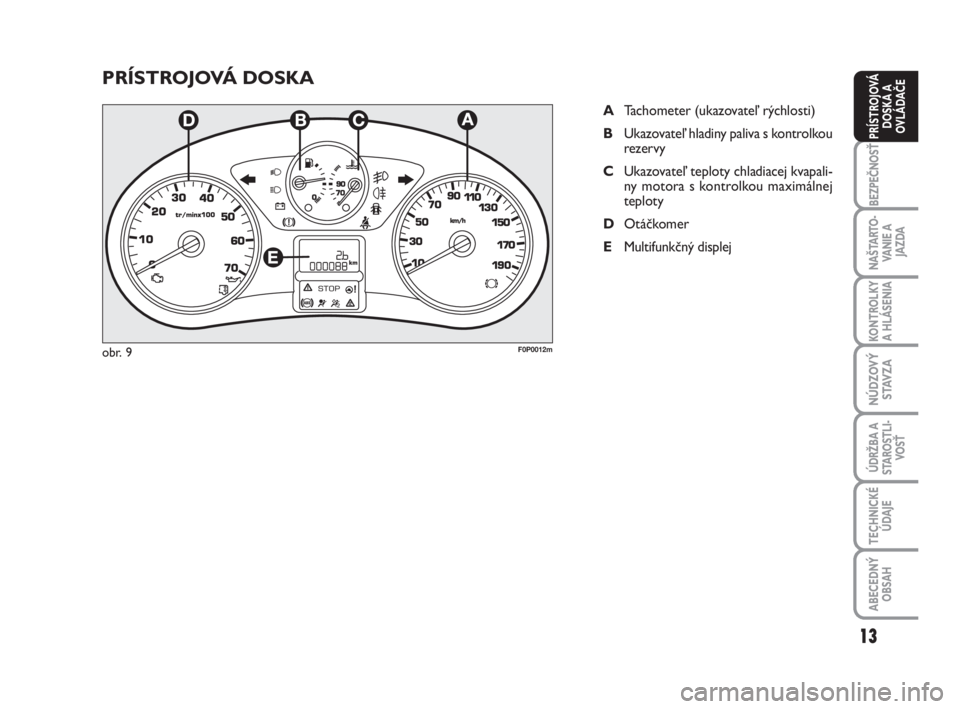

PRÍSTROJOVÁ DOSKA
ATachometer (ukazovateľ rýchlosti)
BUkazovateľ hladiny paliva s kontrolkou
rezervy
CUkazovateľ teploty chladiacej kvapali-
ny motora s kontrolkou maximálnej
teploty
DOtáčkomer
EMultifunkčný displej
F0P0012mobr. 9
13
BEZPEČNOSŤ
NAŠTARTO-
VA N I E A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ
DOSKA A
OVLÁDAČE
001-017 Scudo G9 SK:001-017 ScudoG9 SK 24-11-2008 11:42 Pagina 13
Page 15 of 210

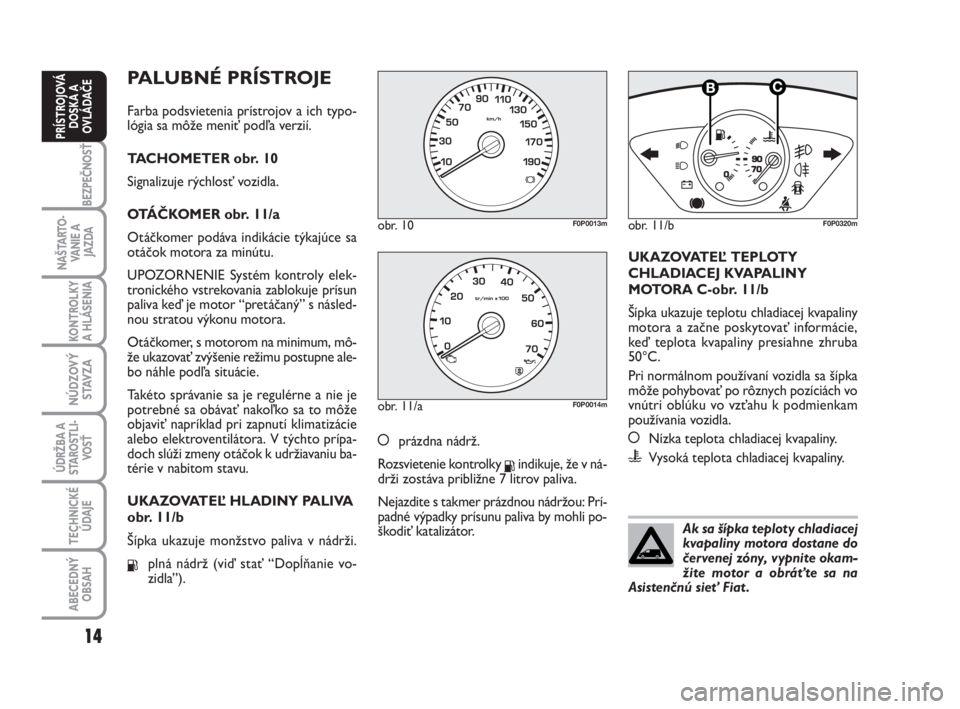

PALUBNÉ PRÍSTROJE
Farba podsvietenia prístrojov a ich typo-
lógia sa môže meniť podľa verzií.
TACHOMETER obr. 10
Signalizuje rýchlosť vozidla.
OTÁČKOMER obr. 11/a
Otáčkomer podáva indikácie týkajúce sa
otáčok motora za minútu.
UPOZORNENIE Systém kontroly elek-
tronického vstrekovania zablokuje prísun
paliva keď je motor “pretáčaný” s násled-
nou stratou výkonu motora.
Otáčkomer, s motorom na minimum, mô-
že ukazovať zvýšenie režimu postupne ale-
bo náhle podľa situácie.
Takéto správanie sa je regulérne a nie je
potrebné sa obávať nakoľko sa to môže
objaviť napríklad pri zapnutí klimatizácie
alebo elektroventilátora. V týchto prípa-
doch slúži zmeny otáčok k udržiavaniu ba-
térie v nabitom stavu.
UKAZOVATEĽ HLADINY PALIVA
obr. 11/b
Šípka ukazuje monžstvo paliva v nádrži.
Kplná nádrž (viď stať “Dopĺňanie vo-
zidla”).åprázdna nádrž.
Rozsvietenie kontrolky
Kindikuje, že v ná-
drži zostáva približne 7 litrov paliva.
Nejazdite s takmer prázdnou nádržou: Prí-
padné výpadky prísunu paliva by mohli po-
škodiť katalizátor.UKAZOVATEĽ TEPLOTY
CHLADIACEJ KVAPALINY
MOTORA C-obr. 11/b
Šípka ukazuje teplotu chladiacej kvapaliny
motora a začne poskytovať informácie,
keď teplota kvapaliny presiahne zhruba
50°C.
Pri normálnom používaní vozidla sa šípka
môže pohybovať po rôznych pozíciách vo
vnútri oblúku vo vzťahu k podmienkam
používania vozidla.
åNízka teplota chladiacej kvapaliny.uVysoká teplota chladiacej kvapaliny.
obr. 10F0P0013m
obr. 11/aF0P0014m
Ak sa šípka teploty chladiacej
kvapaliny motora dostane do
červenej zóny, vypnite okam-
žite motor a obráťte sa na
Asistenčnú sieť Fiat .
obr. 11/b
1/2
F0P0320m
14
BEZPEČNOSŤ
NAŠTARTO-
VA N I E A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ
DOSKA A
OVLÁDAČE
001-017 Scudo G9 SK:001-017 ScudoG9 SK 24-11-2008 11:42 Pagina 14
Page 16 of 210

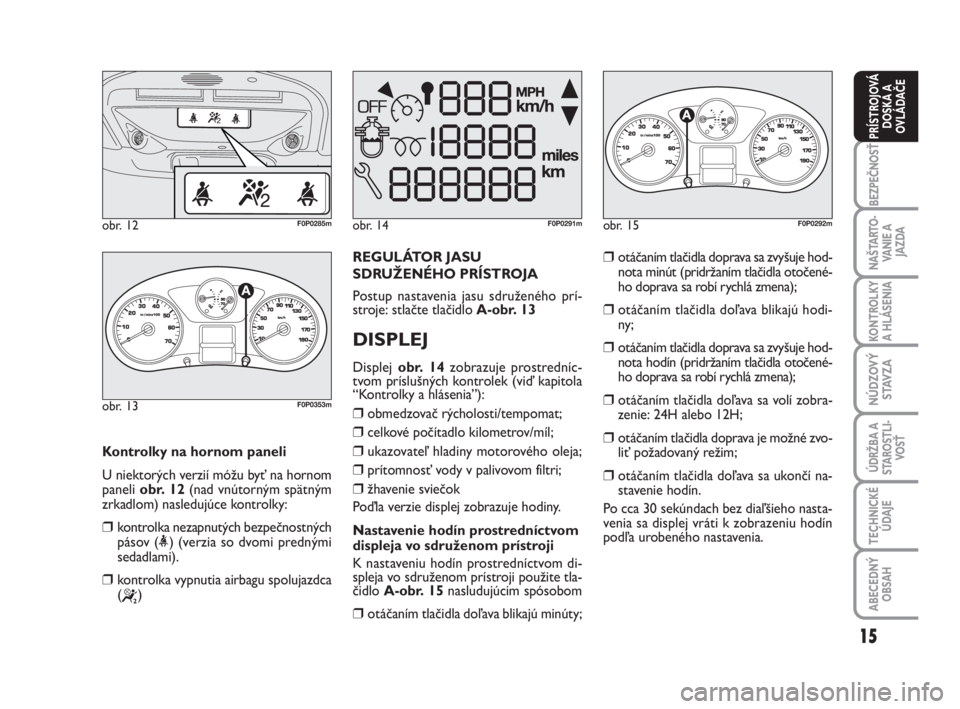

Kontrolky na hornom paneli
U niektorých verzií móžu byť na hornom
paneli obr. 12(nad vnútorným spätným
zrkadlom) nasledujúce kontrolky:
❒kontrolka nezapnutých bezpečnostných
pásov (<) (verzia so dvomi prednými
sedadlami).
❒kontrolka vypnutia airbagu spolujazdca
(
“)
obr. 12F0P0285m
obr. 13
1/2
F0P0353m
REGULÁTOR JASU
SDRUŽENÉHO PRÍSTROJA
Postup nastavenia jasu sdruženého prí-
stroje: stlačte tlačidlo A-obr. 13
DISPLEJ
Displej obr. 14zobrazuje prostredníc-
tvom príslušných kontrolek (viď kapitola
“Kontrolky a hlásenia”):
❒obmedzovač rýcholosti/tempomat;
❒celkové počítadlo kilometrov/míl;
❒ukazovateľ hladiny motorového oleja;
❒prítomnosť vody v palivovom filtri;
❒žhavenie sviečok
Poďla verzie displej zobrazuje hodiny.
Nastavenie hodín prostredníctvom
displeja vo sdruženom prístroji
K nastaveniu hodín prostredníctvom di-
spleja vo sdruženom prístroji použite tla-
čidlo A-obr. 15nasludujúcim spósobom
❒otáčaním tlačidla doľava blikajú minúty;
obr. 14F0P0291mobr. 15
1/2
F0P0292m
❒otáčaním tlačidla doprava sa zvyšuje hod-
nota minút (pridržaním tlačidla otočené-
ho doprava sa robí rychlá zmena);
❒otáčaním tlačidla doľava blikajú hodi-
ny;
❒otáčaním tlačidla doprava sa zvyšuje hod-
nota hodín (pridržaním tlačidla otočené-
ho doprava sa robí rychlá zmena);
❒otáčaním tlačidla doľava sa volí zobra-
zenie: 24H alebo 12H;
❒otáčaním tlačidla doprava je možné zvo-
liť požadovaný režim;
❒otáčaním tlačidla doľava sa ukončí na-
stavenie hodín.
Po cca 30 sekúndach bez diaľšieho nasta-
venia sa displej vráti k zobrazeniu hodín
podľa urobeného nastavenia.
15
BEZPEČNOSŤ
NAŠTARTO-
VA N I E A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ
DOSKA A
OVLÁDAČE
001-017 Scudo G9 SK:001-017 ScudoG9 SK 24-11-2008 11:42 Pagina 15
Page 17 of 210

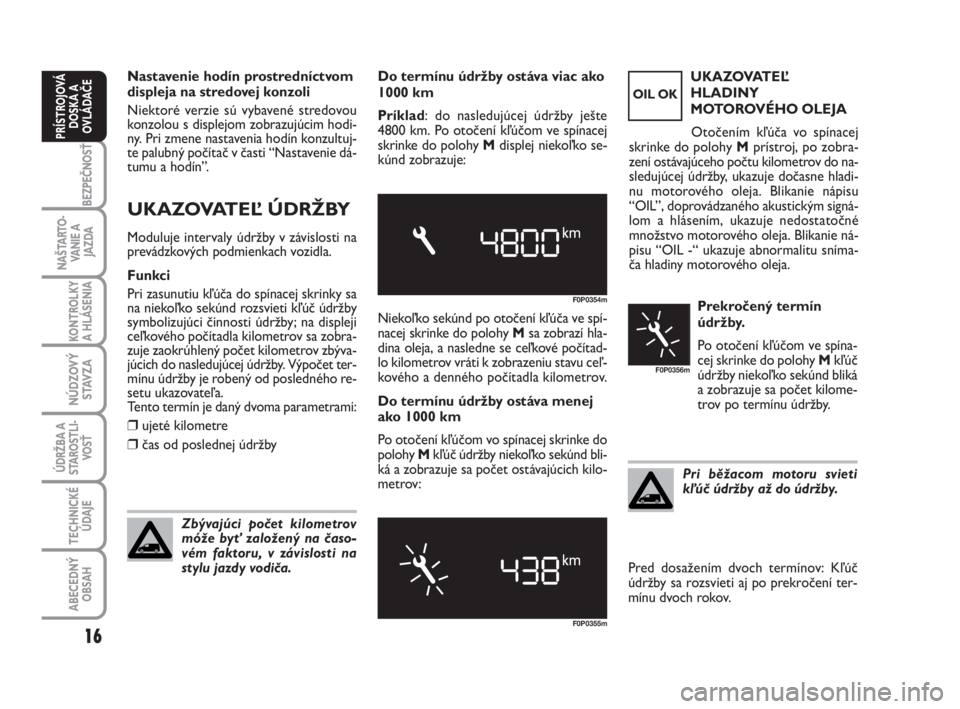

Nastavenie hodín prostredníctvom
displeja na stredovej konzoli
Niektoré verzie sú vybavené stredovou
konzolou s displejom zobrazujúcim hodi-
ny. Pri zmene nastavenia hodín konzultuj-
te palubný počítač v časti “Nastavenie dá-
tumu a hodín”.
UKAZOVATEĽ ÚDRŽBY
Moduluje intervaly údržby v závislosti na
prevádzkových podmienkach vozidla.
Funkci
Pri zasunutiu kľúča do spínacej skrinky sa
na niekoľko sekúnd rozsvieti kľúč údržby
symbolizujúci činnosti údržby; na displeji
ceľkového počítadla kilometrov sa zobra-
zuje zaokrúhlený počet kilometrov zbýva-
júcich do nasledujúcej údržby. Výpočet ter-
mínu údržby je robený od posledného re-
setu ukazovateľa.
Tento termín je daný dvoma parametrami:
❒ujeté kilometre
❒čas od poslednej údržbyPrekročený termín
údržby.
Po otočení kľúčom ve spína-
cej skrinke do polohy Mkľúč
údržby niekoľko sekúnd bliká
a zobrazuje sa počet kilome-
trov po termínu údržby. Do termínu údržby ostáva viac ako
1000 km
Príklad: do nasledujúcej údržby ješte
4800 km. Po otočení kľúčom ve spínacej
skrinke do polohy Mdisplej niekoľko se-
kúnd zobrazuje:
Zbývajúci počet kilometrov
móže byť založený na časo-
vém faktoru, v závislosti na
stylu jazdy vodiča.
F0P0354m
F0P0355m
Niekoľko sekúnd po otočení kľúča ve spí-
nacej skrinke do polohy Msa zobrazí hla-
dina oleja, a nasledne se ceľkové počítad-
lo kilometrov vráti k zobrazeniu stavu ceľ-
kového a denného počítadla kilometrov.
Do termínu údržby ostáva menej
ako 1000 km
Po otočení kľúčom vo spínacej skrinke do
polohy Mkľúč údržby niekoľko sekúnd bli-
ká a zobrazuje sa počet ostávajúcich kilo-
metrov:Pri běžacom motoru svieti
kľúč údržby až do údržby.
UKAZOVATEĽ
HLADINY
MOTOROVÉHO OLEJA
Otočením kľúča vo spínacej
skrinke do polohy Mprístroj, po zobra-
zení ostávajúceho počtu kilometrov do na-
sledujúcej údržby, ukazuje dočasne hladi-
nu motorového oleja. Blikanie nápisu
“OIL”, doprovádzaného akustickým signá-
lom a hlásením, ukazuje nedostatočné
množstvo motorového oleja. Blikanie ná-
pisu “OIL -“ ukazuje abnormalitu sníma-
ča hladiny motorového oleja.
OIL OK
F0P0356m
Pred dosažením dvoch termínov: Kľúč
údržby sa rozsvieti aj po prekročení ter-
mínu dvoch rokov.
16
BEZPEČNOSŤ
NAŠTARTO-
VA N I E A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ
DOSKA A
OVLÁDAČE
001-017 Scudo G9 SK:001-017 ScudoG9 SK 24-11-2008 11:42 Pagina 16
Page 18 of 210
Textilné poťahy vo Vašom vo-
zidle sú dimenzované pre dlhé
odolávanie opotrebeniu od-
vodeného z normálneho po-
užívania dopravného prostriedku. Ako-
koľvek je potrebné predchádzať tre-
niam silným a/alebo dlhým s odevný-
mi doplnkami ako kovové pracky,
ozdobné štítky, nitmi Velcro a podob-
nými, nakoľko tieto lokálnym pôsobe-
ním a so zvýšeným tlakom na vlákna,
môžu spôsobiť roztrhnutie niekoľkých
vlákien s následným poškodením po-
vleku. Vzdialenosť do cieľa
Vyjadruje vzdialenosť ješte ostávajúci k do-
saženiu nastaveného cieľa pri aktívnom na-
vádzaní.
Prekonaná vzdialenosť
Vyjadruje vzdialenosť prekonanou vozid-
lom od resetu (vynuľovanie veličín).
Priemerná spotreba
Vyjadruje priemernú spotrebu vypočítanú
od začiatku jazdy, po resetu (vynuľovanie
veličín).
Priemerná rýchlosť
Vyjadruje primernú rýchlosť prekonanou
vozidlom od resetu (vynuľovanie veličín).
TRIP COMPUTER
Palubný počítač je zariadenie umožňujú-
ce postupné zobrazenie nasledujúcich ve-
ličín, opakovanými slačeními tlačidla
obr. 16na konci páky:
dojazd vozidla, okamžitá spotreba,
vzdialenosť od cieľa, trip 1 (ujetá
vzdialenosť, priemerná spotreba,
priemerná rýchlosť) a trip 2 (ujetá
vzdialenosť, priemerná spotreba,
priemerná rýchlosť).
Všetky tieto informácie sa zobrazujú na di-
spleji infotelematického systému CON-
NECT.
Reset: za účelom vynulovania veličín pod-
ržte dlhšie ako 2 sekundy stlačené tlačid-
lo uvedené na obr. 16.
Dojazd vozidla
Vyjadruje odhad vzdialenosti, ktorú je
možné ješte ísť s palivom v nádrži za pred-
pokladu, že bude jazda pokračovať rov-
nakým spósobom riadenia.
Okamžitá spotreba
Vyjadruje zmeny priemernej spotreby pa-
liva vypočítané v posledných sekundách
jazdy.
obr. 16F0P0041m
PREDNÉ SEDADLÁ
Akékoľvek nastavovanie mu-
sí byť vykonané výlučne pri
zastavenom vozidle.
POZOR!
17
BEZPEČNOSŤ
NAŠTARTO-
VA N I E A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ
DOSKA A
OVLÁDAČE
001-017 Scudo G9 SK:001-017 ScudoG9 SK 24-11-2008 11:42 Pagina 17
Page 19 of 210
18
BEZPEČNOSŤ
NAŠTARTO-
VA N I E A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ
DOSKA A
OVLÁDAČE
Nastavenie v podlžnom smeru
obr. 17
Zatiahnite za páku Aa zatlačte sedadlo
dopredu alebo dozadu: Počas riadenia mu-
sia byť ruky mierne pokrčané v lakti a ru-
ky položené na volantu. Po uvolneniu pá-
ky skontrolujte, ak je sedadlo správne za-
istené ve vodiacích kolejniciach tým, že se
ich pokúsite posunúť dopredu a dozadu.
Povoľte páku a skontrolujte
pohybom dopredu a dozadu,
ak sedadlo dobre sedí ve vodidlách. Ak
by nebylo sedadlo řiadne zaistené,
mohlo by nenadalé posunutie sedad-
la viesť ke ztrate kontroly nad vozid-
lom.
POZOR!
Pre maximálnu ochranu,
majte vzpriamené operadlo,
oprite dobre chrbát a pás nechajte
dobre priliehať k trupu a panve.
POZOR!
Nedemontujte sedadlá a
ani na nich nerobte
údržbu a/alebo opravy: nesprávne
urobené činnosti móžu narušiť
funkčnosť bezpečnostných zaria-
dení; vždy sa obráťte na autorizo-
vaný servis Fiat .
POZOR!obr. 17F0P0015m
Nastavenie výšky sedadla vodiča
obr. 17-18
Podľa verzie a konfigurácie vozidlo dispo-
nuje:
❒pasívne nastavenie: zatiahnite páku B
hore a potom sa zdvihnite zo sedadla,
aby sa zvýšilo.
❒aktívne nastavenie: pohybujte s pákou
Dhore alebo dole, až sa dosiahne
požadovanej polohy.
Nastavenie sklonu operadla obr. 17
Pohybujte pákou C a nastavte opieradlo.
obr. 18F0P0322m
018-080 Scudo G9 SK:018-080 ScudoG9 SK 24-11-2008 11:43 Pagina 18
Page 20 of 210
19
BEZPEČNOSŤ
NAŠTARTO-
VA N I E A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ
DOSKA A
OVLÁDAČE
obr. 18/aF0P0016m
obr. 19
AB
F0P0017m
obr. 20F0P0018m
obr. 21F0P0019m
Nastavenie bedernej opierky
(ak sa nachádza) obr. 18/a
Pohybujte s pákou Apre osobité nasta-
venie bedernej opierky
Vyhrievanie sedadiel
(ak sa nachádza) obr. 19
S kľúčom v pozícii M, stlačte tlačidlo A
alebo B(strana vodiča alebo spolujazdca)
pre zapnutie/vypnutie funkcie. Zapnutie sa
eviduje zapnutím led kontrolky umiestne-
nej na rovnakom tlačidlu.PREDNÉ LAKETNÉ OPIERKY
(ak sa nachádzajú) obr. 20-21
U niektorých verzií sú medzi prednými
sedadlami umiestené dve laketné opierky.
Pre vykonanie nastavenia postupujte
nasledovne:
❒zdvihnite laketnú opierku do polohy A;
❒znížte laketnú opierku až na koniec do
polohy B;
❒znovu zdvihnite laketnú opierku do polo-
hy C.
obr. 22F0P0122m
DVOJMISETNÁ
ZADNÁ LAVICA (ak je vo výbave)
Je pevná a je vybavená trojbodovým sa-
monavíjacím bezpečnostným pásom.
Sedadlo je vybavené sklopnou časťou
obr. 22ktorá sa dá použiť ako plocha pre
dokumenty. Pri používaní postupujte na-
sledujúcim spôsobom:
018-080 Scudo G9 SK:018-080 ScudoG9 SK 24-11-2008 11:43 Pagina 19
