DASHBOARD EN
BEDIENINGSE-
LEMENTEN

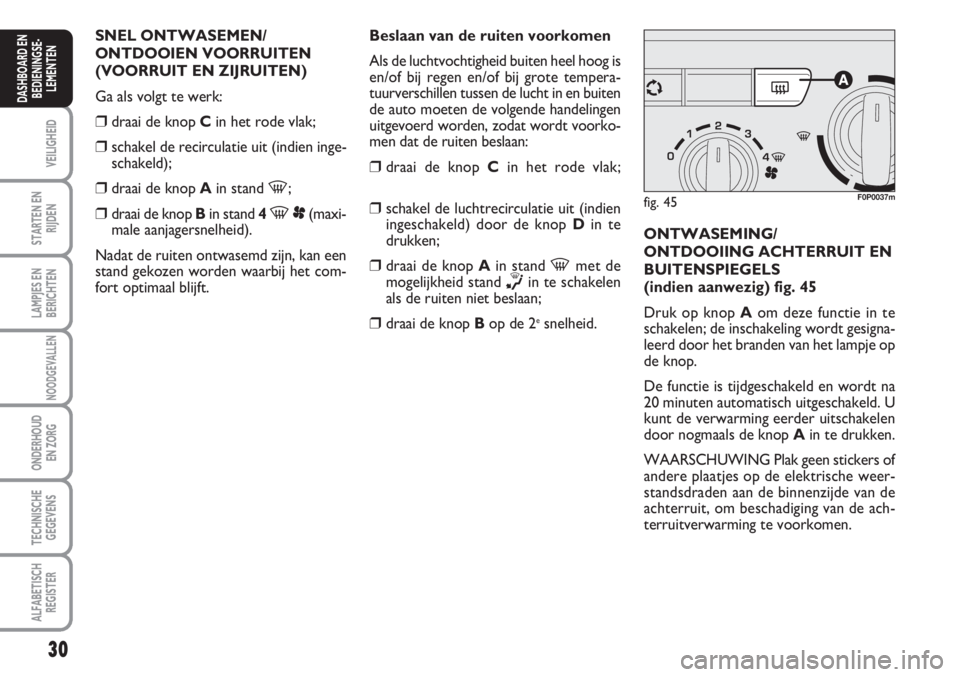

SNEL ONTWASEMEN/
ONTDOOIEN VOORRUITEN
(VOORRUIT EN ZIJRUITEN)
Ga als volgt te werk:
❒draai de knop Cin het rode vlak;
❒schakel de recirculatie uit (indien inge-
schakeld);
❒draai de knop Ain stand -;
❒draai de knop Bin stand 4-p(maxi-
male aanjagersnelheid).
Nadat de ruiten ontwasemd zijn, kan een
stand gekozen worden waarbij het com-
fort optimaal blijft.Beslaan van de ruiten voorkomen
Als de luchtvochtigheid buiten heel hoog is
en/of bij regen en/of bij grote tempera-
tuurverschillen tussen de lucht in en buiten
de auto moeten de volgende handelingen
uitgevoerd worden, zodat wordt voorko-
men dat de ruiten beslaan:
❒draai de knop Cin het rode vlak;
❒schakel de luchtrecirculatie uit (indien
ingeschakeld) door de knop Din te
drukken;
❒draai de knop Ain stand -met de
mogelijkheid stand
∏in te schakelen
als de ruiten niet beslaan;
❒draai de knop Bop de 2esnelheid.ONTWASEMING/
ONTDOOIING ACHTERRUIT EN
BUITENSPIEGELS
(indien aanwezig) fig. 45
Druk op knop Aom deze functie in te
schakelen; de inschakeling wordt gesigna-
leerd door het branden van het lampje op
de knop.
De functie is tijdgeschakeld en wordt na
20 minuten automatisch uitgeschakeld. U
kunt de verwarming eerder uitschakelen
door nogmaals de knop Ain te drukken.
WAARSCHUWING Plak geen stickers of
andere plaatjes op de elektrische weer-
standsdraden aan de binnenzijde van de
achterruit, om beschadiging van de ach-
terruitverwarming te voorkomen.
fig. 45F0P0037m

31
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
AIRCONDITIONING,
HANDBEDIEND
(waar voorzien)
BEDIENINGSKNOPPEN fig. 46
Draaiknop A voor de
luchtverdeling
μvoor lucht uit de luchtroosters in het
midden en aan de zijkanten;
∑voor luchttoevoer naar de beenruim-
ten en voor een iets lagere tempera-
tuur uit de luchtroosters op het dash-
board (“bilevel”-stand);
∂voor verwarming bij lage buitentem-
peraturen: maximale luchtopbrengst
naar de beenruimte;
∏voor verwarming van de beenruimte
en ontwaseming van de voorruit;
-voor een snelle ontwaseming van de
voorruit.
Draaiknop B dient voor
inschakelen en regelen van de
aanjager
0= aanjager uit
1-2-3= aanjagersnelheid
4
-p= aanjager op maximale snel-
heid RECIRCULATIE INSCHAKELEN
fig. 44
Druk op de knop
Ω.
Wij raden u aan de recirculatiefunctie in
te schakelen in de file of in tunnels. Hier-
mee wordt voorkomen dat vervuilde lucht
het interieur bereikt. Het is niet raadzaam
dit systeem langdurig te laten werken, om-
dat anders, vooral als u met meerdere
personen in de auto zit, de kans aanzien-
lijk toeneemt dat de ruiten beslaan.WAARSCHUWING Met de recirculatie-
functie kan, afhankelijk van de gekozen
werking (“verwarmen” of “koelen”) snel-
ler het gewenste resultaat worden bereikt.
Het verdient aanbeveling om de recircu-
latiefunctie in te schakelen op regenach-
tige en koude dagen, om te voorkomen
dat de ruiten beslaan.

32
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
Draaiknop C voor regeling van de
luchttemperatuur (menging van
warme/koude lucht)
Rood gebied = warme lucht
Blauw gebied = koude luchtKnop E voor het in-/uitschakelen
van de airconditioning
Als de knop wordt ingedrukt (led op knop
brandt), wordt de airconditioning inge-
schakeld.
Als u nogmaals op de knop drukt (lampje
op de knop gedoofd), schakelt de aircon-
ditioning uit.
fig. 46F0P0038m
Knop D voor in-/uitschakeling van
de luchtrecirculatie
Als u op de knop drukt, schakelt de lucht-
recirculatie in.
Als u na inschakeling van de luchtrecircu-
latie opnieuw op de knop drukt, wordt de
luchtrecirculatie uitgeschakeld.

33
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VENTILATIE VAN HET
INTERIEUR
Ga voor een goede ventilatie in het inte-
rieur als volgt te werk:
❒draai de knop Cin het blauwe vlak;
❒schakel de luchtrecirculatie uit door de
knopDin te drukken;
❒draai de knop Ain stand μ;
❒draai de draaiknop Bop de gewenste
snelheid.AIRCONDITIONING (koeling)
Ga voor snel koelen als volgt te werk:
❒draai de knop Cin het blauwe vlak;
❒schakel de luchtrecirculatie in door de
knopDin te drukken;
❒draai de knop Ain stand μ;
❒schakel de airconditioning in door de
knopEin te drukken; het lampje op de
knopEgaat branden;
❒draai de knop Bin stand 4-p(maxi-
male aanjagersnelheid).Regeling van de koeling
❒draai de knop Cnaar rechts voor ver-
hoging van de temperatuur;
❒schakel de luchtrecirculatie uit door de
knopDin te drukken;
❒draai de knop Bvoor verlaging van de
aanjagersnelheid.

34
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VERWARMING VAN HET
INTERIEUR
Ga als volgt te werk:
❒draai de knop Cin het rode vlak;
❒draai de knop Aop het gewenste sym-
bool;
❒draai de draaiknop Bop de gewenste
snelheid;SNELLE VERWARMING VAN
INTERIEUR
Ga voor snel verwarmen als volgt te werk:
❒draai de knop Cin het rode vlak;
❒schakel de luchtrecirculatie in (indien
uitgeschakeld) door de knop Din te
drukken;
❒draai de knop Ain stand ∂;
❒draai de knop Bin stand 4-p(maxi-
male aanjagersnelheid).
Vervolgens kan een stand gekozen wor-
den waarbij het comfort optimaal blijft en
op de knop Dworden gedrukt om de
luchtrecirculatie uit te schakelen.
BELANGRIJK Bij een koude motor moet
enige minuten worden gewacht totdat de
vloeistof van het systeem de optimale be-
drijfstemperatuur heeft bereikt.SNEL ONTWASEMEN/
ONTDOOIEN VOORRUITEN
(VOORRUIT EN ZIJRUITEN)
Ga als volgt te werk:
❒draai de knop Cin het rode vlak;
❒draai de knop Bin stand 4-p(maxi-
male aanjagersnelheid);
❒draai de knop Ain stand -;
❒schakel de luchtrecirculatie uit (indien
ingeschakeld) door de knop Din te
drukken;

35
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN

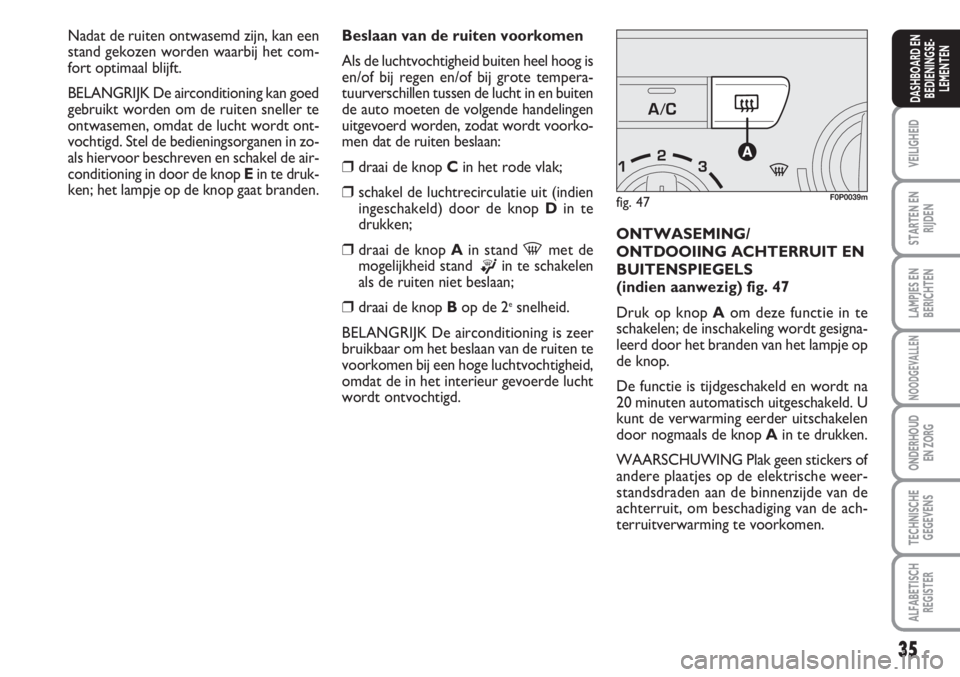

Beslaan van de ruiten voorkomen
Als de luchtvochtigheid buiten heel hoog is
en/of bij regen en/of bij grote tempera-
tuurverschillen tussen de lucht in en buiten
de auto moeten de volgende handelingen
uitgevoerd worden, zodat wordt voorko-
men dat de ruiten beslaan:
❒draai de knop Cin het rode vlak;
❒schakel de luchtrecirculatie uit (indien
ingeschakeld) door de knop Din te
drukken;
❒draai de knop Ain stand -met de
mogelijkheid stand
®in te schakelen
als de ruiten niet beslaan;
❒draai de knop Bop de 2esnelheid.
BELANGRIJK De airconditioning is zeer
bruikbaar om het beslaan van de ruiten te
voorkomen bij een hoge luchtvochtigheid,
omdat de in het interieur gevoerde lucht
wordt ontvochtigd.ONTWASEMING/
ONTDOOIING ACHTERRUIT EN
BUITENSPIEGELS
(indien aanwezig) fig. 47
Druk op knop Aom deze functie in te
schakelen; de inschakeling wordt gesigna-
leerd door het branden van het lampje op
de knop.
De functie is tijdgeschakeld en wordt na
20 minuten automatisch uitgeschakeld. U
kunt de verwarming eerder uitschakelen
door nogmaals de knop Ain te drukken.
WAARSCHUWING Plak geen stickers of
andere plaatjes op de elektrische weer-
standsdraden aan de binnenzijde van de
achterruit, om beschadiging van de ach-
terruitverwarming te voorkomen.
fig. 47F0P0039m
Nadat de ruiten ontwasemd zijn, kan een
stand gekozen worden waarbij het com-
fort optimaal blijft.
BELANGRIJK De airconditioning kan goed
gebruikt worden om de ruiten sneller te
ontwasemen, omdat de lucht wordt ont-
vochtigd. Stel de bedieningsorganen in zo-
als hiervoor beschreven en schakel de air-
conditioning in door de knop Ein te druk-
ken; het lampje op de knop gaat branden.

36
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
ONDERHOUD VAN HET
SYSTEEM
Tijdens de winter moet de airconditioning
ten minste een keer maand gedurende on-
geveer 10 minuten worden ingeschakeld.
Laat voor het zomerseizoen de werking
van de airconditioning door het Fiat Ser-
vicenetwerk controleren.
De airconditioning maakt ge-
bruik van het koelmiddel
R134a. Bij lekkage is dit mid-
del niet schadelijk voor het
milieu. Gebruik in geen geval andere
middelen, zoals R12, omdat anders de
componenten van het systeem bescha-
digd kunnen worden.WAARSCHUWING Met de recirculatie-
functie kan, afhankelijk van de gekozen
werking (“verwarmen” of “koelen”) snel-
ler het gewenste resultaat worden bereikt.
Het verdient aanbeveling om de recircu-
latiefunctie in te schakelen op regenach-
tige en koude dagen, om te voorkomen
dat de ruiten beslaan. RECIRCULATIE INSCHAKELEN
fig. 46
Druk op de knop
Ω.
Wij raden u aan de recirculatiefunctie in
te schakelen in de file of in tunnels. Hier-
mee wordt voorkomen dat vervuilde lucht
het interieur bereikt. Het is niet raadzaam
dit systeem langdurig te laten werken, om-
dat anders, vooral als u met meerdere
personen in de auto zit, de kans aanzien-
lijk toeneemt dat de ruiten beslaan.

37
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
AUTOMATISCHE
TWEEZONE-
KLIMAATREGELING
(indien aanwezig)
BESCHRIJVING
De automatische tweezone-klimaatrege-
ling regelt de temperatuur en de lucht-
verdeling in het interieur in twee zones:
bestuurders- en passagierszijde De tem-
peratuurregeling is gebaseerd op de “ge-
voelstemperatuur”: het systeem houdt
doorlopend het comfort in het interieur
constant en compenseert eventuele wij-
zigingen van de externe klimatologische
omstandigheden, waaronder zonnestra-
ling, de gemeten wordt met een sensor.
De automatisch gecontroleerde parame-
ters en functies zijn:
❒luchttemperatuur bij de uitstroomope-
ningen aan bestuurders-/passagierszijde
voor;
❒luchtverdeling naar de uitstroomope-
ningen aan bestuurders-/passagierszijde
voor;
❒aanjagersnelheid (traploze regeling van
de luchtstroom);
❒inschakeling van de compressor (voor
koelen en drogen van de lucht);
❒luchtrecirculatie.Deze functies kunnen handmatig worden
gewijzigd, d.w.z. dat u het systeem kunt
regelen door naar wens een of meer func-
ties te selecteren en te wijzigen. Op de-
ze manier worden de functies die hand-
matig zijn gewijzigd niet langer automa-
tisch door het systeem geregeld. Het sys-
teem grijpt alleen in om veiligheidsrede-
nen. De handmatige instellingen hebben
voorrang boven de automatische instel-
lingen en blijven in het geheugen opgesla-
gen totdat de gebruiker de regeling weer
overlaat aan de automatische werking
door de knop AUTOin te drukken, be-
halve in de gevallen dat het systeem om
veiligheidsredenen ingrijpt. De handmati-
ge instelling van een functie beïnvloedt de
regeling van de andere automatisch gere-
gelde functies niet. De luchtopbrengst in
het interieur is onafhankelijk van de snel-
heid van de auto omdat de luchtopbrengst
elektronisch geregeld wordt door de aan-
jager. De luchttemperatuur in het interi-
eur wordt altijd automatisch geregeld op
basis van de ingestelde temperaturen op
de displays van de bestuurder en de pas-
sagier voor (behalve als het systeem is uit-
geschakeld of in enkele omstandigheden
als de compressor is uitgeschakeld).De volgende parameters en functies kun-
nen handmatig worden ingesteld en ge-
wijzigd:
❒temperatuur bestuurders-/passagiers-
zijde voor;
❒aanjagersnelheid (traploze regeling);
❒luchtverdeling in zeven standen (be-
stuurder/passagier voor);
❒inschakelen van de compressor;
❒niet gescheiden/gescheiden regeling;
❒snelle ontwaseming/ontdooiing;
❒luchtrecirculatie;
❒achterruitverwarming.
❒uitschakelen van het systeem.

38
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN

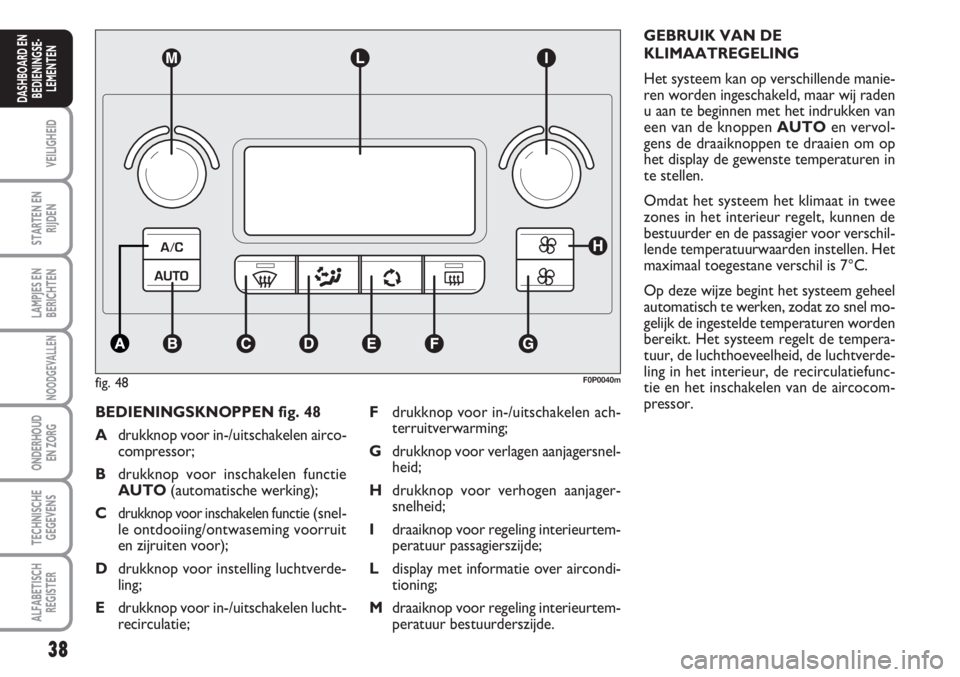

BEDIENINGSKNOPPEN fig. 48
Adrukknop voor in-/uitschakelen airco-
compressor;
Bdrukknop voor inschakelen functie
AUTO(automatische werking);
C
drukknop voor inschakelen functie(snel-
le ontdooiing/ontwaseming voorruit
en zijruiten voor);
Ddrukknop voor instelling luchtverde-
ling;
Edrukknop voor in-/uitschakelen lucht-
recirculatie;GEBRUIK VAN DE
KLIMAATREGELING
Het systeem kan op verschillende manie-
ren worden ingeschakeld, maar wij raden
u aan te beginnen met het indrukken van
een van de knoppen AUTOen vervol-
gens de draaiknoppen te draaien om op
het display de gewenste temperaturen in
te stellen.
Omdat het systeem het klimaat in twee
zones in het interieur regelt, kunnen de
bestuurder en de passagier voor verschil-
lende temperatuurwaarden instellen. Het
maximaal toegestane verschil is 7°C.
Op deze wijze begint het systeem geheel
automatisch te werken, zodat zo snel mo-
gelijk de ingestelde temperaturen worden
bereikt. Het systeem regelt de tempera-
tuur, de luchthoeveelheid, de luchtverde-
ling in het interieur, de recirculatiefunc-
tie en het inschakelen van de aircocom-
pressor.
fig. 48F0P0040m
Fdrukknop voor in-/uitschakelen ach-
terruitverwarming;
Gdrukknop voor verlagen aanjagersnel-
heid;
Hdrukknop voor verhogen aanjager-
snelheid;
Idraaiknop voor regeling interieurtem-
peratuur passagierszijde;
Ldisplay met informatie over aircondi-
tioning;
Mdraaiknop voor regeling interieurtem-
peratuur bestuurderszijde.

39
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
Tijdens de volledig automatische werking
van het systeem, moeten alleen de vol-
gende functies eventueel handmatig wor-
den ingeschakeld:
❒Ω, luchtrecirculatie, om de recircula-
tie altijd in- of uitgeschakeld te hou-
den;
❒-voor een snelle ontwaseming/ont-
dooiing van de ruiten voor, de achter-
ruit en de buitenspiegels;
❒(voor het ontwasemen/ontdooien
van de achterruit en de buitenspiegels.
❒πvoor het kiezen van de luchtver-
deling tijdens de ventilatie.
Tijdens de volledig automatische werking
van het systeem kunt u op ieder moment
de ingestelde temperaturen, de luchtver-
deling en de aanjagersnelheid wijzigen
m.b.v. de desbetreffende knoppen: het sys-
teem wijzigt automatische de instellingen
om aan de nieuwe eisen te voldoen.Draaiknoppen voor regeling
luchttemperatuur M - I
Als u de knoppen naar rechts of naar links
draait, verhoogt of verlaagt u de luchttem-
peratuur respectievelijk in het gedeelte
linksvoor (draaiknop M) en rechtsvoor
(draaiknopI) van het interieur. Omdat het
systeem het klimaat in twee zones in het in-
terieur regelt, kunnen de bestuurder en de
passagier voor verschillende temperatuur-
waarden instellen. Het maximaal toegesta-
ne verschil is 7°C. De ingestelde tempera-
turen worden op het display weergegeven
dicht bij de knoppen. Als u de knop AUTO
indrukt, wordt de automatische werking van
de airconditioning ingeschakeld waardoor
de temperatuur aan bestuurders- en passa-
gierszijde verschillend kan zijn. Als de au-
tomatische werking is ingeschakeld en u op-
nieuw op de knop AUTOdrukt, wordt de
temperatuur aan bestuurders- en passa-
gierszijde gelijkgesteld.
Als u de knoppen helemaal naar rechts of
links draait, wordt respectievelijk de func-
tieHI(maximale verwarming) of LO
(maximale koeling) ingeschakeld.
Voor het uitschakelen van deze twee func-
ties is het voldoende om de tempera-
tuurknop te draaien en de gewenste tem-
peratuur in te stellen.Drukknop voor de luchtverdeling
voor D
Als u op deze knop drukt, kunt u hand-
matig voor de linker- en de rechterzijde
in het interieur een van de zeven instel-
lingen voor de luchtverdeling kiezen:
æLucht uit de luchtroosters van de
voorruit en de zijruiten voor voor
ontdooiing/ontwaseming van de rui-
ten.
øLucht uit de luchtroosters in het mid-
den en aan de zijkant van het dash-
board voor een koele luchtstroom
op het lichaam en het gezicht bij
warm weer.
¿Luchtstroom naar de luchtroosters
van de beenruimten voor en achter.
Met deze luchtverdeling kan in een
zo kort mogelijke tijd de lucht in het
interieur worden verwarmd, omdat
warme lucht opstijgt. Dit geeft snel
een behaaglijk gevoel.
