FIAT SCUDO 2011 Instructieboek (in Dutch)

40
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
¡Luchtstroom verdeeld over de luch-
troosters in de beenruimten voor en
achter (warmere lucht) en de uit-
stroomopeningen in het midden en
aan de zijkant van het dashboard
(koelere lucht). Deze luchtverdeling
is bijzonder nuttig in de gematigde
seizoenen (voor- en najaar) als de zon
schijnt.
¬Luchtstroom verdeeld over de luch-
troosters in de beenruimten en de
luchtroosters voor ontdooien/ont-
wasemen van de voorruit en de zij-
ruiten voor. Deze luchtverdeling
zorgt voor een goede verwarming
van het interieur en voorkomt het
eventuele beslaan van de ruiten.De luchtverdeling, als deze handmatig is
ingesteld, wordt aangegeven door een
brandend lampje op de geselecteerde
knoppen. Als een gecombineerde functie
is ingesteld en op een knop wordt ge-
drukt, wordt die functie ook ingeschakeld.
Als echter op een knop gedrukt wordt
waarvan de functie reeds ingeschakeld is,
wordt deze functie uitgeschakeld en gaat
de betreffende led uit. Voor het hervatten
van de automatische werking van de lucht-
verdeling na een handmatige instelling,
moet de knop AUTOworden ingedrukt.
Als de bestuurder de luchtverdeling naar
de voorruit kiest, wordt automatisch ook
aan de passagierszijde de luchtverdeling
naar de voorruit ingesteld. De passagier
kan vervolgens een andere luchtverdeling
kiezen door de betreffende knoppen in te
drukken. Drukknoppen voor regelen
aanjagersnelheid G - H
Als u de knop Gpindrukt, dan wordt de
aanjagersnelheid verlaagd en daarmee de
hoeveelheid lucht die naar het interieur
wordt gevoerd. Als u de knop Hpin-
drukt, dan wordt de aanjagersnelheid ver-
hoogd en daarmee de hoeveelheid lucht
die naar het interieur wordt gevoerd. Bei-
de knoppen werken, waarbij het doel van
het systeem blijft om de ingestelde tem-
peratuur te handhaven.
De aanjagersnelheid wordt weergegeven
door verlichte staafjes in het symbool p
van de aanjager op het display:
❒maximum aanjagersnelheid = alle staaf-
jes verlicht;
❒minimum aanjagersnelheid = één staaf-
je verlicht.
De aanjager kan worden uitgeschakeld,
maar alleen als u de aircocompressor hebt
uitgeschakeld met de knop A.
BELANGRIJK Voor het hervatten van de
automatische werking van de aanjager na
een handmatige instelling, moet de knop
AUTOworden ingedrukt.

41
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
Knop AUTO
(in-/uitschakelen automatische
werking)
Als u de knop AUTOindrukt, regelt het
systeem automatisch, in de betreffende zo-
nes, de hoeveelheid en de verdeling van de
naar het interieur toegevoerde lucht en
worden alle voorafgaande handmatige in-
stellingen opgeheven. Als er een of meer-
dere handmatige instellingen zijn uitgevoerd
(luchtrecirculatie, luchtverdeling, aanjager-
snelheid of uitschakeling aircocompressor).
BELANGRIJK Als het systeem vanwege
handmatige instellingen de gewenste tem-
peratuur in de verschillende zones niet
meer kan garanderen en handhaven, knip-
pert de ingestelde temperatuur om aan te
geven dat het systeem een probleem heeft
gesignaleerd; na een minuut dooft het op-
schriftAUTO.Voor het hervatten van de automatische
werking van het systeem na een handma-
tige instelling (een of meerdere), moet de
knopAUTOworden ingedrukt.
Als u bij automatische werking de knop
AUTOopnieuw indrukt, wordt de tem-
peratuur aan bestuurderszijde en aan pas-
sagierszijde voor automatisch gelijkgesteld,
waardoor u in de twee zones dezelfde
temperatuur en luchtverdeling kunt in-
stellen met de draaiknop aan bestuur-
derszijde. Met deze functie kan de tem-
peratuur in het interieur makkelijk gere-
geld worden als alleen de bestuurder in de
auto zit. De gescheiden regeling van de
temperatuur en de luchtverdeling wordt
automatisch hervat, als u nogmaals de
knopAUTOindrukt.Drukknop in-/uitschakeling
recirculatiefunctie E
De luchtrecirculatie wordt als volgt ge-
regeld:
❒automatisch ingeschakeld, door een van
de knoppen AUTOin te drukken; het
symboolAUTOop het display brandt.
❒handmatig ingeschakeld, door de knop
Ein te drukken; het symbool
Ωver-
schijnt op het display;
❒handmatig uitgeschakeld, door de knop
Ein te drukken; het symbool
Ωop het
display dooft.
BELANGRIJK Met de recirculatiefunctie
kunnen de gewenste omstandigheden
(verwarming of koeling van het interieur)
sneller worden bereikt.
Het is echter niet raadzaam deze functie
handmatig in te schakelen op regenachti-
ge of koude dagen, omdat dan de ruiten
aan de binnenzijde aanzienlijk sneller kun-
nen beslaan, vooral als de airconditioning
niet is ingeschakeld.

42
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
Bij lage buitentemperaturen wordt de re-
circulatie uitgeschakeld (met luchttoevoer
van buiten) om het beslaan van de ruiten
te voorkomen.
Bij automatische werking wordt de recir-
culatie automatisch door het systeem ge-
regeld op basis van de externe klimato-
logische omstandigheden.Drukknop voor in-/uitschakelen
aircocompressor A
Als u de knop A/Cindrukt, schakelt de
aircocompressor in en kunnen op het dis-
play de letters A/Cworden weergegeven
om de inschakeling te bevestigen. Als u bij
ingeschakelde compressor opnieuw op de
knopA/Cdrukt, schakelt de aircocom-
pressor uit en verdwijnen ook de letters
van het display om de uitschakeling te be-
vestigen. Als u de aircocompressor uit-
schakelt, wordt de recirculatie uitgescha-
keld om het eventuele beslaan van de rui-
ten te voorkomen. Als het systeem de in-
gestelde temperatuur echter niet meer
kan handhaven, gaat de temperatuur knip-
peren en dooft ook het opschrift AUTO.BELANGRIJK Met uitgeschakelde airco-
compressor is het niet mogelijk lucht in
het interieur te voeren met een tempe-
ratuur die lager is dan de buitentempera-
tuur; bovendien kunnen (in bijzondere
weersomstandigheden) de ruiten zeer snel
beslaan omdat de lucht niet gedroogd kan
worden.
Het uitschakelen van de compressor blijft
ook opgeslagen als de motor wordt uit-
geschakeld. U kunt de automatische re-
geling van de aircocompressor weer in-
schakelen door nogmaals de knop A/Cin
te drukken of de knop AUTO.
Als de compressor is uitgeschakeld, kan
de aanjagersnelheid handmatig op nul wor-
den gezet.
Als de compressor is ingeschakeld bij
draaiende motor, kan de aanjagersnelheid
niet lager zijn dan een minimale waarde
(één staafje verlicht).
Bij lage buitentemperaturen
raden wij u aan om de recir-
culatiefunctie niet te gebruiken, om-
dat hierdoor de ruiten sneller kunnen
beslaan.
ATTENTIE!

43
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
Drukknop voor snelle
ontwaseming/ontdooiing van de
voorruit en de zijruiten voor C
Als u deze knop indrukt, schakelt de kli-
maatregeling automatisch alle functies in
die noodzakelijk zijn voor het snel ont-
dooien/ontwasemen van de voorruit en
de zijruiten voor. D.w.z. dat het systeem:
❒de aircocompressor inschakelt wanneer
de weersomstandigheden dit toestaan;
❒de luchtrecirculatie uitschakelt;
❒de maximale luchttemperatuur HIop
beide displays instelt;
❒een aanjagersnelheid inschakelt op ba-
sis van de koelvloeistoftemperatuur om
toevoer van nog te koude lucht voor de
ontwaseming van de ruiten te beperken;
❒de luchtstroom naar de luchtroosters
voor de voorruit en de zijruiten voor
leidt;
❒de achterruitverwarming inschakelt.
BELANGRIJK De functie voor snelle ont-
waseming/ontdooiing van de ruiten blijft
ongeveer 3 minuten ingeschakeld, nadat
de koelvloeistoftemperatuur de juiste
temperatuur heeft bereikt.Als de functie voor snel ontdooien/ont-
wasemen is ingeschakeld, gaan het lamp-
je op de betreffende knop en het lampje
op de knop van de achterruitverwarming
branden.
Als de functie voor maximaal ontwase-
men/ontdooien is ingeschakeld, kunnen al-
leen de aanjagersnelheid en de uitschake-
ling van de achterruitverwarming hand-
matig worden geregeld. Als u de knop
voor maximale ontdooiing/ontwaseming
indrukt, of de knoppen voor de luchtre-
circulatie of de uitschakeling van de com-
pressor of de knop AUTO, schakelt het
systeem de functie maximaal ontdooi-
en/ontwasemen uit en worden alle be-
drijfsomstandigheden van voor het in-
schakelen van de functie hersteld.Drukknop voor snelle
ontwaseming/ontdooiing van de
achterruit en de buitenspiegels
(indien aanwezig) F
Als u deze knop indrukt, dan wordt de
achterruitverwarming ingeschakeld.
Het lampje op de knop gaat branden als
deze functie wordt ingeschakeld.
De functie schakelt na 20 minuten auto-
matisch uit, of als opnieuw de knop wordt
ingedrukt. De functie wordt ook uitge-
schakeld als u de motor uitzet en blijft uit-
geschakeld als u de motor opnieuw start.
BELANGRIJK Plak geen stickers of ande-
re plaatjes op de elektrische weerstands-
draden aan de binnenzijde van de achter-
ruit, om beschadiging van de achterruit-
verwarming te voorkomen.

44
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
Systeem uitschakelen (A/C) A
Het systeem schakelt uit als u op de knop
Adrukt. Bij uitgeschakeld systeem zijn de
omstandigheden van de klimaatregeling:
❒zijn de temperatuurdisplays gedoofd;
❒is de recirculatie ingeschakeld, waarbij
geen lucht van buiten binnenkomt;
❒is de aircocompressor uitgeschakeld;
❒is de aanjager uitgeschakeld.
Ook als het systeem is uitgeschakeld, kan
de achterruitverwarming worden in-/uit-
geschakeld.
BELANGRIJK De regeleenheid van de kli-
maatregeling slaat de ingestelde tempe-
raturen in het geheugen op voordat het
systeem wordt uitgeschakeld. Als u ver-
volgens op een willekeurige knop drukt
(behalve de knop van de achterruitver-
warming), worden de functies weer her-
steld. Als de functie van de ingedrukte
knop niet was ingeschakeld voor de uit-
schakeling, dan wordt deze functie ook ge-
activeerd; als deze daarentegen was inge-
schakeld, blijft de functie gehandhaafd.
Als u de volledig automatische werking
van het systeem weer wilt inschakelen,
druk dan op de knop AUTO.HULPVERWARMING
(indien aanwezig)
Dit systeem zorgt voor een snellere ver-
warming van het interieur bij koud weer.
De uitschakeling van de verwarming vindt
automatisch plaats als het gewenste com-
fort is bereikt.
Automatische tweezone-
klimaatregeling
De hulpverwarming schakelt automatisch
in nadat u de contactsleutel in stand MAR
hebt gezet.Handmatig regelbare verwarming
en airconditioning
De hulpverwarming wordt automatisch in-
geschakeld als u de draaiknop MofIin het
rode gebied draait en de aanjager ten min-
ste op de eerste snelheid inschakelt (met
de knop D).
BELANGRIJK De hulpverwarming werkt
alleen bij een lage buitentemperatuur en
een lage koelvloeistoftemperatuur.
BELANGRIJK De hulpverwarming wordt
niet ingeschakeld als de accu onvoldoen-
de is opgeladen.

45
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
BEDIENINGSKNOPPEN fig. 51
Draaiknop A voor regeling van de
luchttemperatuur (menging van
warme/koude lucht)
Rode gebied = warme lucht.
Blauwe gebied = koude lucht.Draaiknop B dient voor
inschakelen en regelen van de
aanjager
0= aanjager uit
1-2-3= aanjagersnelheid
4p= aanjager op maximale snelheid
fig. 51F0P0043m
VERSTEL- EN REGELBARE
LUCHTROOSTERS VOOR DE
TWEEDE EN DERDE RIJ
STOELEN fig. 49-50
AVerstelbare luchtroosters voor ven-
tilatie van de tweede rij stoelen.
BVerstelbare luchtroosters voor ven-
tilatie van de derde rij stoelen.
Luchtroosters gebruiken: open de luch-
troosters in de door de pijl aangegeven
richting en zet ze in de gewenste stand.
DRIEZONE-AIRCONDITIONING (indien aanwezig)
fig. 49F0P0042m
fig. 50F0P0044m

46
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VERWARMING VAN HET
INTERIEUR
Ga als volgt te werk:
❒draai de knop Ain het rode vlak;
❒draai de draaiknop Bop de gewenste
snelheid.
SNELLE VERWARMING VAN
INTERIEUR
Ga voor snel verwarmen als volgt te werk:
❒draai de knop Ain het rode vlak;
❒schakel de recirculatie in;
❒draai de knop Bin stand 4p(maximale
aanjagersnelheid).
Vervolgens kan een stand gekozen wor-
den waarbij het comfort optimaal blijft en
de luchtrecirculatie worden uitgeschakeld.
BELANGRIJK Bij een koude motor moet
enige minuten worden gewacht totdat de
vloeistof van het systeem de optimale be-
drijfstemperatuur heeft bereikt.
fig. 52F0P0045m
In-/uitschakeling airconditioning
Druk op de knop A-fig. 52om de air-
conditioning in te schakelen.
Bij inschakeling gaan het lampje B-fig. 52
op de knop zelf en het lampje C-fig. 51
op het schakelaarpaneel gelijktijdig bran-
den.
Druk opnieuw op de knop A-fig. 52om
de airconditioning uit te schakelen (beide
lampjes doven om de uitschakeling te be-
vestigen).VENTILATIE VAN HET
INTERIEUR
Ga voor een goede ventilatie in het inte-
rieur als volgt te werk:
❒draai de knop Ain het blauwe vlak;
❒schakel de recirculatie uit;
❒draai de draaiknop Bop de gewenste
snelheid.
AIRCONDITIONING (koeling)
Ga voor snel koelen als volgt te werk:
❒draai de knop Ain het blauwe vlak;
❒schakel de recirculatie in;
❒schakel de airconditioning in door de
knopA-fig. 52in te drukken; het lamp-
jeBop de knop gaat branden;
❒draai de knop Bin stand 4p(maximale
aanjagersnelheid).
Regeling van de koeling
❒draai de knop Ain het blauwe vlak;
❒schakel de recirculatie uit;
❒draai de knop Bvoor verlaging van de
aanjagersnelheid.

47
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
BUITENVERLICHTING
Met de linker hendel fig. 53kunt u de bui-
tenverlichting in- en uitschakelen.
Als u de buitenverlichting inschakelt wor-
den het instrumentenpaneel en de bedie-
ningsknoppen op het dashboard verlicht.
VERLICHTING UIT fig. 53
Draai de draaiknop Ain stand 0.
BUITENVERLICHTING fig. 53
Dit wordt ingeschakeld als de draaischa-
kelaarAvan stand 0in stand
6wordt
gezet.
DIMLICHTEN fig. 53
De verlichting wordt ingeschakeld als u de
draaiknopAvan stand
6in stand 2/1zet.
Op het instrumentenpaneel gaat het lamp-
je
2branden.
GROOTLICHT fig. 54
De verlichting wordt ingeschakeld als u de
draaiknopAin stand
2/1zet en de
hendel naar het stuur trekt.
Op het instrumentenpaneel gaat het con-
trolelampje
1branden.
Als de hendel opnieuw naar het stuurwiel
wordt getrokken, dooft het grootlicht.GROOTLICHTSIGNAAL fig. 54
Trek de hendel naar het stuurwiel (1
eon-
vergrendelde stand), ongeacht de stand
van de draaiknop. Op het instrumenten-
paneel gaat het controlelampje
1bran-
den.
fig. 53F0P0046m
fig. 54F0P0047m
fig. 55F0P0048m
MISTLAMPEN VOOR
(indien aanwezig)
EN MISTACHTERLICHTEN
fig. 55-56
Inschakelen fig. 55:
❒draai de draaiknop Bin de richting van
de pijl:
❒eerste impuls, onvergrendelde stand, in-
schakeling mistlampen voor; op het in-
strumentenpaneel gaat het controle-
lampje
5branden.
❒tweede impuls, onvergrendelde stand,
inschakeling mistachterlichten
4.

48
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
RICHTINGAANWIJZERS fig. 57
Ga als volgt te werk:
❒omhoog (stand 1): gaan de rechter rich-
tingaanwijzers branden;
❒omlaag (stand 2): gaan de linker rich-
tingaanwijzers branden.
Op het instrumentenpaneel knippert het
lampje
EofR.
De richtingaanwijzers schakelen automa-
tisch uit als met de auto weer rechtuit
wordt gereden.
Als dat nodig is kunnen de richtingaanwij-
zers kort worden ingeschakeld (bijv.: bij
het wisselen van rijbaan); zet hiervoor de
hendel omhoog of omlaag, zonder de ver-
grendelde stand te bereiken.
Zodra u de hendel loslaat, gaat deze au-
tomatisch terug.
fig. 57F0P0050mfig. 56F0P0049m
Uitschakelen fig. 56:
❒draai de draaiknop Bin de richting van
de pijl, onvergrendelde stand.
De mistlampen voor en de mistachter-
lichten schakelen automatisch uit als de
verlichting wordt uitgeschakeld of als uit-
sluitend de buitenverlichting weer wordt
ingeschakeld6. Als u de mistachterlich-
ten weer wilt inschakelen, moet u dus de
vorige handeling herhalen.
Als de motor opnieuw wordt gestart, gaat
automatisch dezelfde verlichting branden,
die was ingeschakeld om op het moment
dat de motor werd uitgezet.BELANGRIJK Doof bij goed zicht de mist-
achterlichten omdat ze hinderlijk kunnen
zijn voor weggebruikers achter u.
BELANGRIJK De mistlampen voor, de
mistachterlichten en het grootlicht kun-
nen ook worden ingeschakeld als de con-
tactsleutel in stand Sstaat of is uitgeno-
men. Bij geopende portieren klinkt er een
akoestisch signaal als de verlichting is in-
geschakeld.

49
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN

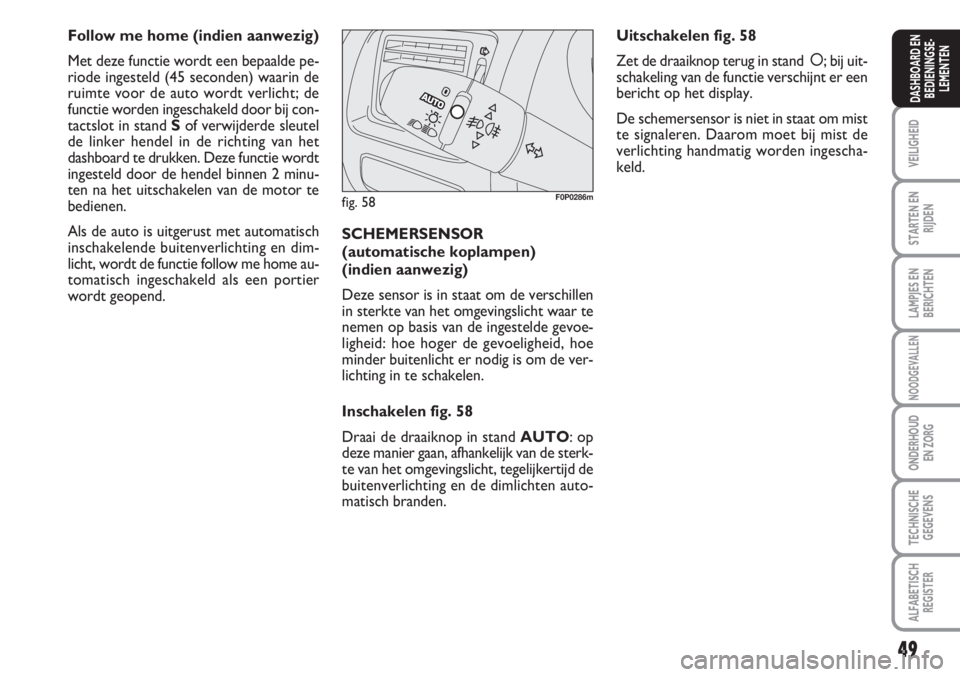

Follow me home (indien aanwezig)
Met deze functie wordt een bepaalde pe-
riode ingesteld (45 seconden) waarin de
ruimte voor de auto wordt verlicht; de
functie worden ingeschakeld door bij con-
tactslot in stand Sof verwijderde sleutel
de linker hendel in de richting van het
dashboard te drukken. Deze functie wordt
ingesteld door de hendel binnen 2 minu-
ten na het uitschakelen van de motor te
bedienen.
Als de auto is uitgerust met automatisch
inschakelende buitenverlichting en dim-
licht, wordt de functie follow me home au-
tomatisch ingeschakeld als een portier
wordt geopend.SCHEMERSENSOR
(automatische koplampen)
(indien aanwezig)
Deze sensor is in staat om de verschillen
in sterkte van het omgevingslicht waar te
nemen op basis van de ingestelde gevoe-
ligheid: hoe hoger de gevoeligheid, hoe
minder buitenlicht er nodig is om de ver-
lichting in te schakelen.
Inschakelen fig. 58
Draai de draaiknop in stand AUTO: op
deze manier gaan, afhankelijk van de sterk-
te van het omgevingslicht, tegelijkertijd de
buitenverlichting en de dimlichten auto-
matisch branden.
fig. 58F0P0286m
Uitschakelen fig. 58
Zet de draaiknop terug in stand å; bij uit-
schakeling van de functie verschijnt er een
bericht op het display.
De schemersensor is niet in staat om mist
te signaleren. Daarom moet bij mist de
verlichting handmatig worden ingescha-
keld.
