FIAT SCUDO 2012 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

Το ύφασμα της ταπετσαρίας
του δικού σας αυτοκινήτου εί-
ναι επίτηδες φτιαγμένο έτσι
ώστε να είναι ανθεκτικό στη
συνηθισμένη φθορά η οποία είναι απο-
τέλεσμα της καθημερινής χρήσης του
αυτοκινήτου. Πάντως είναι απολύτως
αναγκαίο να προλαμβάνετε το δυνατό
και/ή παρατεταμένο γδάρσιμο/τρίψιμο
το οποίο προκαλείται από αξεσουάρ των
ρούχων όπως μεταλλικές αγκράφες,
καρφιά, σύνδεσμοι “Velcro”, κλπ. τα
οποία προκαλούν τοπική καταπόνηση
του υφάσματος η οποία μπορεί να κό-
ψει τις ίνες του και σαν επακόλουθο να
προκαλέσει ζημιά στην ταπετσαρία.
17
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
Απόσταση από τον προορισμό
Αυτή η τιμή δείχνει την απόσταση που
απομένει ακόμα να καλυφθεί, όταν εί-
ναι ενεργός η πλοήγηση από το σύστη-
μα.
Απόσταση που διανύθηκε
Αυτή η τιμή δείχνει την απόσταση που
έχει διανυθεί από την έναρξη του ταξι-
διού, μετά από το μηδενισμό.
Μέση κατανάλωση
Αυτή η τιμή δείχνει τη μέση κατανάλω-
ση από την έναρξη του ταξιδιού, μετά
από το μηδενισμό
Μέση ταχύτητα
Αυτή η τιμή δείχνει τη μέση ωριαία τα-
χύτητα του αυτοκινήτου που υπολογί-
ζεται από την έναρξη του ταξιδιού, με-
τά από τον μηδενισμό (Reset).

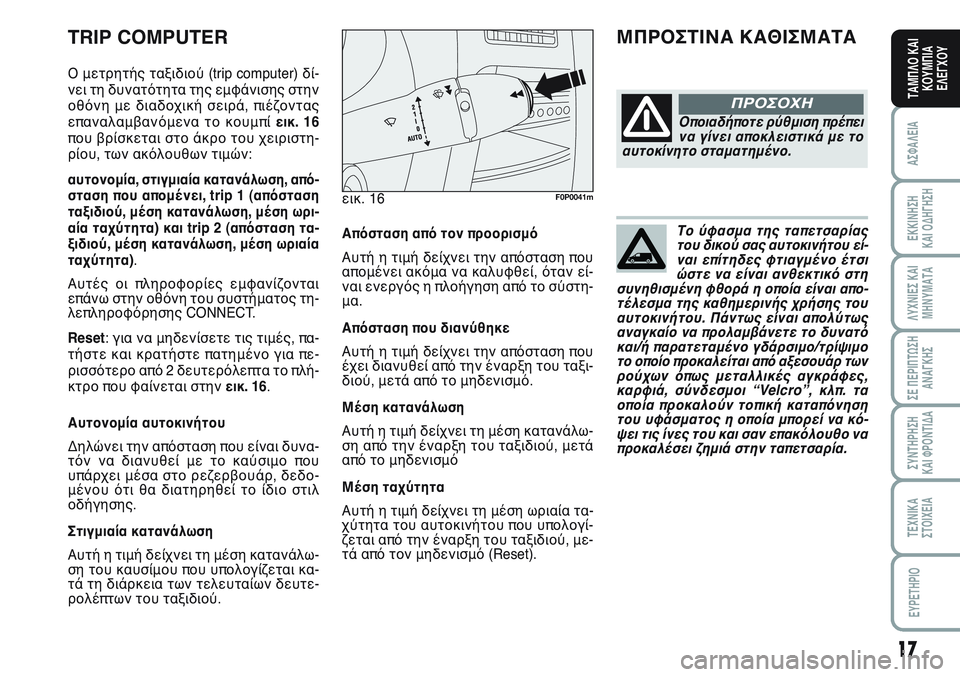

TRIP COMPUTER
Ο μετρητής ταξιδιού (trip computer) δί-
νει τη δυνατότητα της εμφάνισης στην
οθόνη με διαδοχική σειρά, πιέζοντας
επαναλαμβανόμενα το κουμπί εικ. 16
που βρίσκεται στο άκρο του χειριστη-
ρίου, των ακόλουθων τιμών:
αυτονομία, στιγμιαία κατανάλωση, από-
σταση που απομένει, trip 1 (απόσταση
ταξιδιού, μέση κατανάλωση, μέση ωρι-
αία ταχύτητα) και trip 2 (απόσταση τα-
ξιδιού, μέση κατανάλωση, μέση ωριαία
ταχύτητα).
Αυτές οι πληροφορίες εμφανίζονται
επάνω στην οθόνη του συστήματος τη-
λεπληροφόρησης CONNECT.
Reset: για να μηδενίσετε τις τιμές, πα-
τήστε και κρατήστε πατημένο για πε-
ρισσότερο από 2 δευτερόλεπτα το πλή-
κτρο που φαίνεται στην εικ. 16.
Αυτονομία αυτοκινήτου
Δηλώνει την απόσταση που είναι δυνα-
τόν να διανυθεί με το καύσιμο που
υπάρχει μέσα στο ρεζερβουάρ, δεδο-
μένου ότι θα διατηρηθεί το ίδιο στιλ
οδήγησης.
Στιγμιαία κατανάλωση
Αυτή η τιμή δείχνει τη μέση κατανάλω-
ση του καυσίμου που υπολογίζεται κα-
τά τη διάρκεια των τελευταίων δευτε-
ρολέπτων του ταξιδιού.εικ. 16
F0P0041m
ΜΠΡΟΣΤΙΝΑ ΚΑΘΙΣΜΑΤΑ
Οποιαδήποτε ρύθμιση πρέπει
να γίνει αποκλειστικά με το
αυτοκίνητο σταματημένο.
ΠΡΟΣΟΧΗ

18
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ

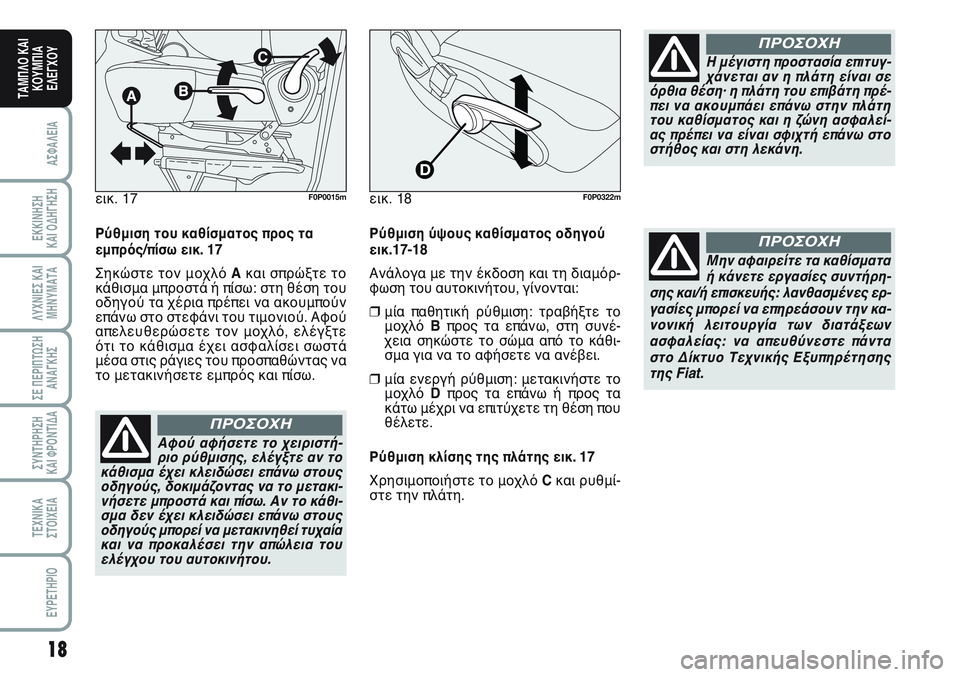

Ρύθμιση του καθίσματος προς τα
εμπρός/πίσω εικ. 17
Σηκώστε τον μοχλό Aκαι σπρώξτε το
κάθισμα μπροστά ή πίσω: στη θέση του
οδηγού τα χέρια πρέπει να ακουμπούν
επάνω στο στεφάνι του τιμονιού. Αφού
απελευθερώσετε τον μοχλό, ελέγξτε
ότι το κάθισμα έχει ασφαλίσει σωστά
μέσα στις ράγιες του προσπαθώντας να
το μετακινήσετε εμπρός και πίσω.
Αφού αφήσετε το χειριστή-
ριο ρύθμισης, ελέγξτε αν το
κάθισμα έχει κλειδώσει επάνω στους
οδηγούς, δοκιμάζοντας να το μετακι-
νήσετε μπροστά και πίσω. Αν το κάθι-
σμα δεν έχει κλειδώσει επάνω στους
οδηγούς μπορεί να μετακινηθεί τυχαία
και να προκαλέσει την απώλεια του
ελέγχου του αυτοκινήτου.
ΠΡΟΣΟΧΗ
Η μέγιστη προστασία επιτυγ-
χάνεται αν η πλάτη είναι σε
όρθια θέση· η πλάτη του επιβάτη πρέ-
πει να ακουμπάει επάνω στην πλάτη
του καθίσματος και η ζώνη ασφαλεί-
ας πρέπει να είναι σφιχτή επάνω στο
στήθος και στη λεκάνη.
ΠΡΟΣΟΧΗ
Μην αφαιρείτε τα καθίσματα
ή κάνετε εργασίες συντήρη-
σης και/ή επισκευής: λανθασμένες ερ-
γασίες μπορεί να επηρεάσουν την κα-
νονική λειτουργία των διατάξεων
ασφαλείας: να απευθύνεστε πάντα
στο Δίκτυο Τεχνικής Εξυπηρέτησης
της Fiat.
ΠΡΟΣΟΧΗ
εικ. 17F0P0015m
Ρύθμιση ύψους καθίσματος οδηγού
εικ.17-18
Ανάλογα με την έκδοση και τη διαμόρ-
φωση του αυτοκινήτου, γίνονται:
❒μία παθητική ρύθμιση: τραβήξτε το
μοχλό Bπρος τα επάνω, στη συνέ-
χεια σηκώστε το σώμα από το κάθι-
σμα για να το αφήσετε να ανέβει.
❒μία ενεργή ρύθμιση: μετακινήστε το
μοχλό Dπρος τα επάνω ή προς τα
κάτω μέχρι να επιτύχετε τη θέση που
θέλετε.
Ρύθμιση κλίσης της πλάτης εικ. 17
Χρησιμοποιήστε το μοχλό C και ρυθμί-
στε την πλάτη. εικ. 18
F0P0322m

19
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
εικ. 18/aF0P0016m
εικ. 19
AB
F0P0017m
εικ. 20F0P0018m
εικ. 21F0P0019m

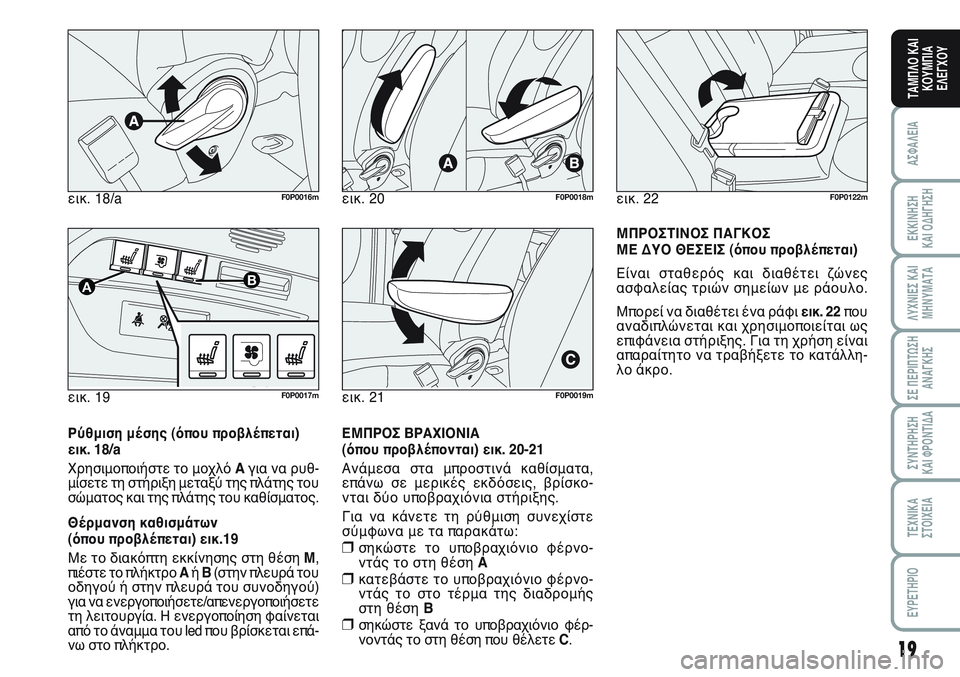

Ρύθμιση μέσης (όπου προβλέπεται)
εικ. 18/a
Χρησιμοποιήστε το μοχλό Aγια να ρυθ-
μίσετε τη στήριξη μεταξύ της πλάτης του
σώματος και της πλάτης του καθίσματος.
Θέρμανση καθισμάτων
(όπου προβλέπεται) εικ.19
Με το διακόπτη εκκίνησης στη θέση M,
πιέστε το πλήκτρο Aή B(στην πλευρά του
οδηγού ή στην πλευρά του συνοδηγού)
για να ενεργοποιήσετε/απενεργοποιήσετε
τη λειτουργία. Η ενεργοποίηση φαίνεται
από το άναμμα του led που βρίσκεται επά-
νω στο πλήκτρο.ΕΜΠΡΟΣ ΒΡΑΧΙΟΝΙΑ
(όπου προβλέπονται) εικ. 20-21
Ανάμεσα στα μπροστινά καθίσματα,
επάνω σε μερικές εκδόσεις, βρίσκο-
νται δύο υποβραχιόνια στήριξης.
Για να κάνετε τη ρύθμιση συνεχίστε
σύμφωνα με τα παρακάτω:
❒σηκώστε το υποβραχιόνιο φέρνο-
ντάς το στη θέση A
❒κατεβάστε το υποβραχιόνιο φέρνο-
ντάς το στο τέρμα της διαδρομής
στη θέση B
❒σηκώστε ξανά το υποβραχιόνιο φέρ-
νοντάς το στη θέση που θέλετε C.εικ. 22
F0P0122m
ΜΠΡΟΣΤΙΝΟΣ ΠΑΓΚΟΣ
ΜΕ ΔΥΟ ΘΕΣΕΙΣ (όπου προβλέπεται)
Είναι σταθερός και διαθέτει ζώνες
ασφαλείας τριών σημείων με ράουλο.
Μπορεί να διαθέτει ένα ράφι εικ. 22που
αναδιπλώνεται και χρησιμοποιείται ως
επιφάνεια στήριξης. Για τη χρήση είναι
απαραίτητο να τραβήξετε το κατάλλη-
λο άκρο.

20
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
Αναδίπλωση, εξαγωγή και
επανατοποθέτηση του κάτω μέρους
του ΠΙΣΩ πάγκου/καθίσματος
Για να ξεμοντάρετε και στη
συνέχεια να μοντάρετε το
κάθισμα είναι απαραίτητο να κρατή-
σετε την πλάτη σταθερά προς τα κά-
τω και να την ισιώσετε επάνω στο μα-
ξιλάρι, ώστε να εμποδίσετε τον κίν-
δυνο επαφής των μηχανισμών άρ-
θρωσης του καθίσματος.
ΠΡΟΣΟΧΗ

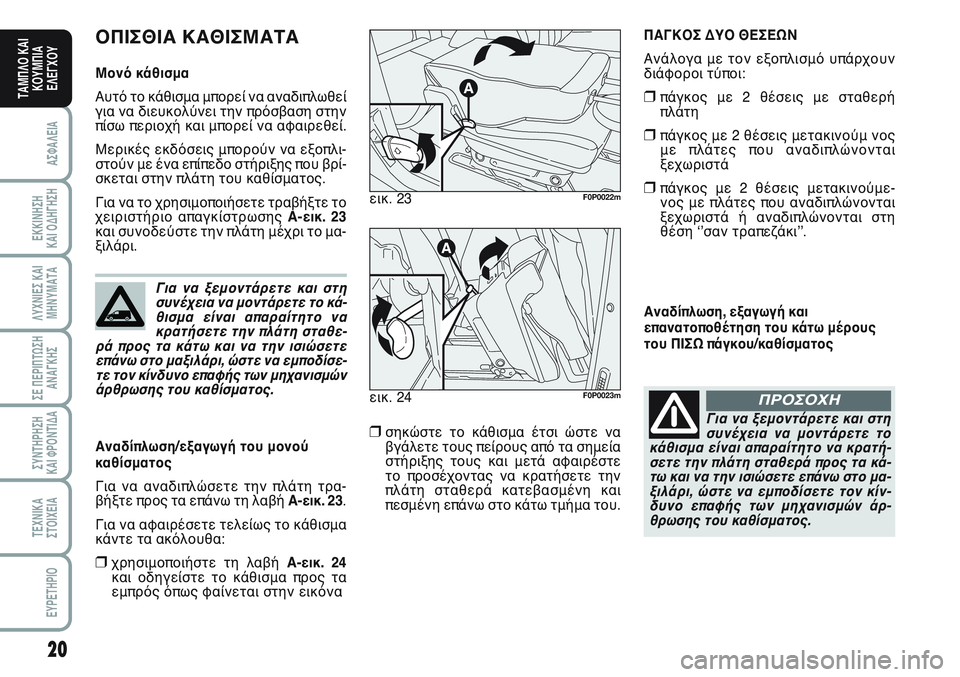

ΟΠΙΣΘΙΑ ΚΑΘΙΣΜΑΤΑ
Μονό κάθισμα
Αυτό το κάθισμα μπορεί να αναδιπλωθεί
για να διευκολύνει την πρόσβαση στην
πίσω περιοχή και μπορεί να αφαιρεθεί.
Μερικές εκδόσεις μπορούν να εξοπλι-
στούν με ένα επίπεδο στήριξης που βρί-
σκεται στην πλάτη του καθίσματος.
Για να το χρησιμοποιήσετε τραβήξτε το
χειριστήριο απαγκίστρωσης A-εικ. 23
και συνοδεύστε την πλάτη μέχρι το μα-
ξιλάρι.
Αναδίπλωση/εξαγωγή του μονού
καθίσματος
Για να αναδιπλώσετε την πλάτη τρα-
βήξτε προς τα επάνω τη λαβή A-εικ. 23.
Για να αφαιρέσετε τελείως το κάθισμα
κάντε τα ακόλουθα:
❒χρησιμοποιήστε τη λαβή A-εικ. 24
και οδηγείστε το κάθισμα προς τα
εμπρός όπως φαίνεται στην εικόνα
❒σηκώστε το κάθισμα έτσι ώστε να
βγάλετε τους πείρους από τα σημεία
στήριξης τους και μετά αφαιρέστε
το προσέχοντας να κρατήσετε την
πλάτη σταθερά κατεβασμένη και
πεσμένη επάνω στο κάτω τμήμα του. εικ. 23
F0P0022m
εικ. 24F0P0023m
Για να ξεμοντάρετε και στη
συνέχεια να μοντάρετε το κά-
θισμα είναι απαραίτητο να
κρατήσετε την πλάτη σταθε-
ρά προς τα κάτω και να την ισιώσετε
επάνω στο μαξιλάρι, ώστε να εμποδίσε-
τε τον κίνδυνο επαφής των μηχανισμών
άρθρωσης του καθίσματος.
ΠΑΓΚΟΣ ΔΥΟ ΘΕΣΕΩΝ
Ανάλογα με τον εξοπλισμό υπάρχουν
διάφοροι τύποι:
❒πάγκος με 2 θέσεις με σταθερή
πλάτη
❒πάγκος με 2 θέσεις μετακινούμ νος
με πλάτες που αναδιπλώνονται
ξεχωριστά
❒πάγκος με 2 θέσεις μετακινούμε-
νος με πλάτες που αναδιπλώνονται
ξεχωριστά ή αναδιπλώνονται στη
θέση ʻʼσαν τραπεζάκιʼʼ.

21
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ

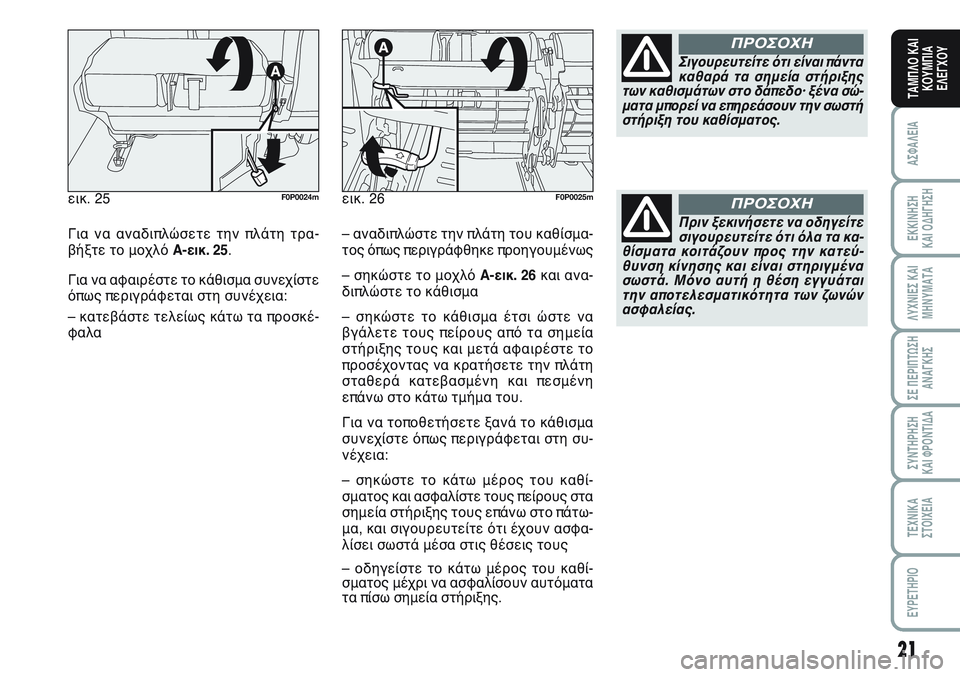

Για να αναδιπλώσετε την πλάτη τρα-
βήξτε το μοχλό A-εικ. 25.
Για να αφαιρέστε το κάθισμα συνεχίστε
όπως περιγράφεται στη συνέχεια:
– κατεβάστε τελείως κάτω τα προσκέ-
φαλα εικ. 25
F0P0024m
Σιγουρευτείτε ότι είναι πάντα
καθαρά τα σημεία στήριξης
των καθισμάτων στο δάπεδο· ξένα σώ-
ματα μπορεί να επηρεάσουν την σωστή
στήριξη του καθίσματος.
ΠΡΟΣΟΧΗ
Πριν ξεκινήσετε να οδηγείτε
σιγουρευτείτε ότι όλα τα κα-
θίσματα κοιτάζουν προς την κατεύ-
θυνση κίνησης και είναι στηριγμένα
σωστά. Μόνο αυτή η θέση εγγυάται
την αποτελεσματικότητα των ζωνών
ασφαλείας.
ΠΡΟΣΟΧΗεικ. 26F0P0025m
– αναδιπλώστε την πλάτη του καθίσμα-
τος όπως περιγράφθηκε προηγουμένως
– σηκώστε το μοχλόA-εικ. 26και ανα-
διπλώστε το κάθισμα
– σηκώστε το κάθισμα έτσι ώστε να
βγάλετε τους πείρους από τα σημεία
στήριξης τους και μετά αφαιρέστε το
προσέχοντας να κρατήσετε την πλάτη
σταθερά κατεβασμένη και πεσμένη
επάνω στο κάτω τμήμα του.
Για να τοποθετήσετε ξανά το κάθισμα
συνεχίστε όπως περιγράφεται στη συ-
νέχεια:
– σηκώστε το κάτω μέρος του καθί-
σματος και ασφαλίστε τους πείρους στα
σημεία στήριξης τους επάνω στο πάτω-
μα, και σιγουρευτείτε ότι έχουν ασφα-
λίσει σωστά μέσα στις θέσεις τους
– οδηγείστε το κάτω μέρος του καθί-
σματος μέχρι να ασφαλίσουν αυτόματα
τα πίσω σημεία στήριξης.

22
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ

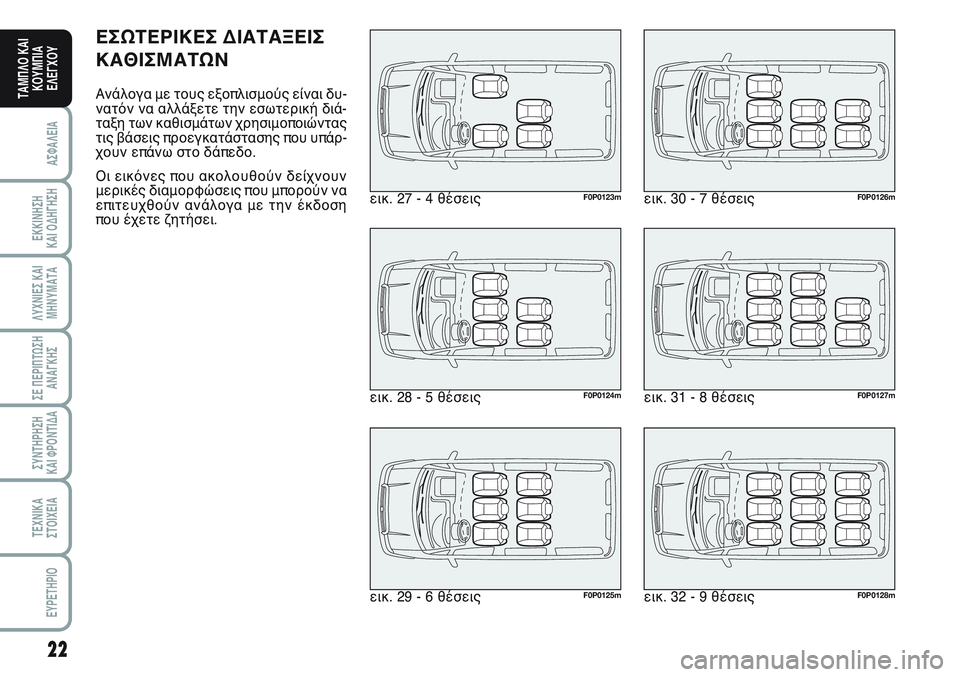

ΕΣΩΤΕΡΙΚΕΣ ΔΙΑΤΑΞΕΙΣ
ΚΑΘΙΣΜΑΤΩΝ
Ανάλογα με τους εξοπλισμούς είναι δυ-
νατόν να αλλάξετε την εσωτερική διά-
ταξη των καθισμάτων χρησιμοποιώντας
τις βάσεις προεγκατάστασης που υπάρ-
χουν επάνω στο δάπεδο.
Οι εικόνες που ακολουθούν δείχνουν
μερικές διαμορφώσεις που μπορούν να
επιτευχθούν ανάλογα με την έκδοση
που έχετε ζητήσει.εικ. 27 - 4 θέσεις
F0P0123m
εικ. 2 - 5 θέσειςF0P0124m
εικ. 29 - 6 θέσειςF0P0125m
εικ. 30 - 7 θέσειςF0P0126m
εικ. 31 - θέσειςF0P0127m
εικ. 32 - 9 θέσειςF0P0128m

23
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ

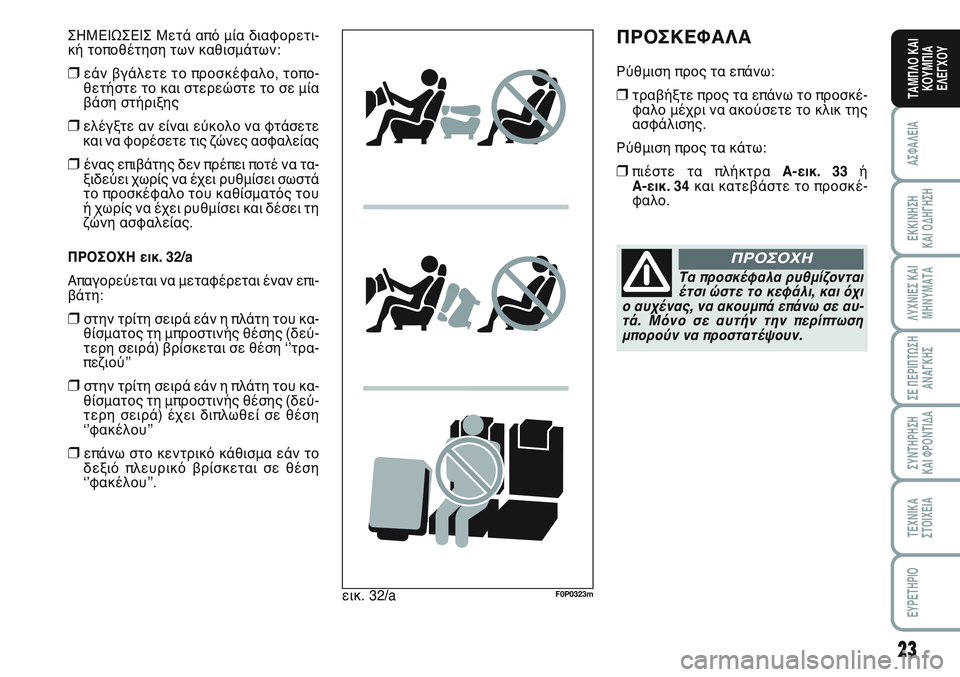

ΠΡΟΣΚΕΦΑΛΑ
Ρύθμιση προς τα επάνω:
❒τραβήξτε προς τα επάνω το προσκέ-
φαλο μέχρι να ακούσετε το κλικ της
ασφάλισης.
Ρύθμιση προς τα κάτω:
❒πιέστε τα πλήκτρα A-εικ. 33ή
A-εικ. 34και κατεβάστε το προσκέ-
φαλο.
Τα προσκέφαλα ρυθμίζονται
έτσι ώστε το κεφάλι, και όχι
ο αυχένας, να ακουμπά επάνω σε αυ-
τά. Μόνο σε αυτήν την περίπτωση
μπορούν να προστατέψουν.
ΠΡΟΣΟΧΗ
ΣΗΜΕΙΩΣΕΙΣ Μετά από μία διαφορετι-
κή τοποθέτηση των καθισμάτων:
❒εάν βγάλετε το προσκέφαλο, τοπο-
θετήστε το και στερεώστε το σε μία
βάση στήριξης
❒ελέγξτε αν είναι εύκολο να φτάσετε
και να φορέσετε τις ζώνες ασφαλείας
❒ένας επιβάτης δεν πρέπει ποτέ να τα-
ξιδεύει χωρίς να έχει ρυθμίσει σωστά
το προσκέφαλο του καθίσματός του
ή χωρίς να έχει ρυθμίσει και δέσει τη
ζώνη ασφαλείας.
ΠΡΟΣΟΧΗ εικ. 32/a
Απαγορεύεται να μεταφέρεται έναν επι-
βάτη:
❒στην τρίτη σειρά εάν η πλάτη του κα-
θίσματος τη μπροστινής θέσης (δεύ-
τερη σειρά) βρίσκεται σε θέση ʻʼτρα-
πεζιούʼʼ
❒στην τρίτη σειρά εάν η πλάτη του κα-
θίσματος τη μπροστινής θέσης (δεύ-
τερη σειρά) έχει διπλωθεί σε θέση
ʻʼφακέλουʼʼ
❒επάνω στο κεντρικό κάθισμα εάν το
δεξιό πλευρικό βρίσκεται σε θέση
ʻʼφακέλουʼʼ.
εικ. 32/a
F0P0323m

24
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΤΙΜΟΝΙ
Το τιμόνι ρυθμίζεται κάθετα και αξονικά.
Για να κάνετε τη ρύθμιση συνεχίστε
σύμφωνα με τα παρακάτω:
❒ξεκλειδώστε το χειριστήριο A-εικ. 35
σπρώχνοντάς το μπροστά (θέση 2)
❒ρυθμίστε το τιμόνι
❒κλειδώστε το χειριστήριο Aτραβώ-
ντας το προς το τιμόνι (θέση 1).εικ. 35F0P0028m
Κάντε αυτές τις ρυθμίσεις
μόνο όταν είναι σταματημέ-
νο το αυτοκίνητο και δεν λειτουργεί
ο κινητήρας.
ΠΡΟΣΟΧΗ
Απαγορεύεται αυστηρά κάθε
επέμβαση μετά την αγορά
του αυτοκινήτου, που έχει ως αποτέ-
λεσμα την παραβίαση του τιμονιού ή
της κολώνας του τιμονιού (π.χ. μο-
ντάρισμα αντικλεπτικής διάταξης), η
οποία θα μπορούσε να προκαλέσει τη
μείωση των επιδόσεων του συστήμα-
τος και της εγγύησης, σοβαρά προ-
βλήματα στην ασφάλεια, καθώς και
την ασυμφωνία με τον τύπο του αυ-
τοκινήτου.
ΠΡΟΣΟΧΗ
εικ. 33F0P0026m
εικ. 34F0P0027m
Για την καλύτερη αποτελεσματικότη-
τα της προστατευτικής δράσης του
προσκέφαλου ρυθμίστε την πλάτη έτσι
ώστε ο θώρακας να είναι όρθιος και το
κεφάλι να είναι όσο το δυνατόν πιο κο-
ντά στο προσκέφαλο.

25
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ

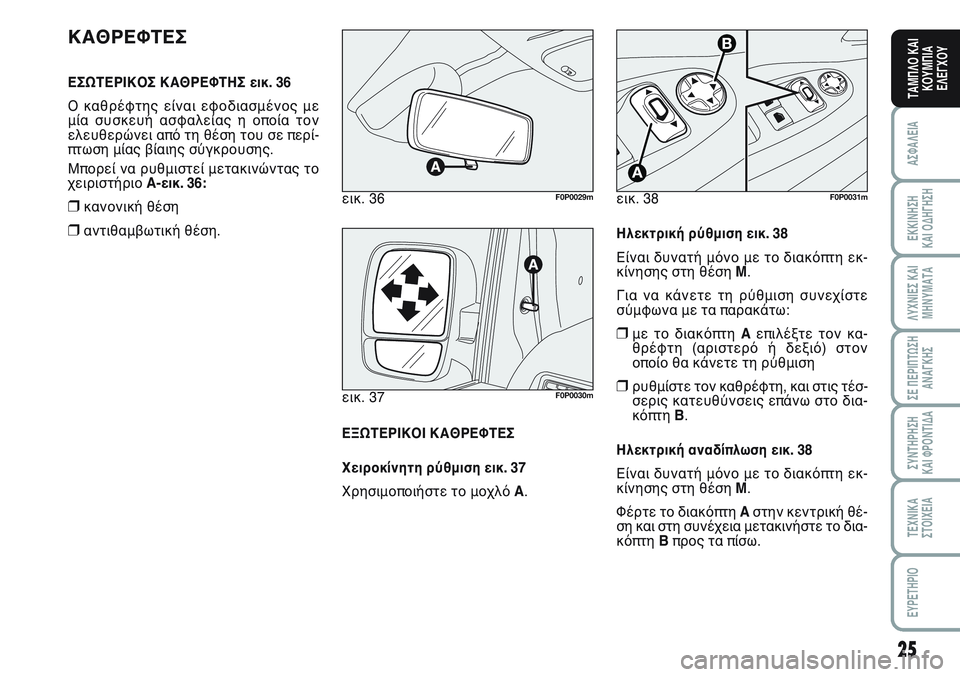

ΚΑΘΡΕΦΤΕΣ
ΕΣΩΤΕΡΙΚΟΣ ΚΑΘΡΕΦΤΗΣ εικ. 36
Ο καθρέφτης είναι εφοδιασμένος με
μία συσκευή ασφαλείας η οποία τον
ελευθερώνει από τη θέση του σε περί-
πτωση μίας βίαιης σύγκρουσης.
Μπορεί να ρυθμιστεί μετακινώντας το
χειριστήριο A-εικ. 36:
❒κανονική θέση
❒αντιθαμβωτική θέση.εικ. 36
F0P0029m
εικ. 37F0P0030m
ΕΞΩΤΕΡΙΚΟΙ ΚΑΘΡΕΦΤΕΣ
Χειροκίνητη ρύθμιση εικ. 37
Χρησιμοποιήστε το μοχλό A.εικ. 38
F0P0031m
Ηλεκτρική ρύθμιση εικ. 38
Είναι δυνατή μόνο με το διακόπτη εκ-
κίνησης στη θέση M.
Για να κάνετε τη ρύθμιση συνεχίστε
σύμφωνα με τα παρακάτω:
❒με το διακόπτη Aεπιλέξτε τον κα-
θρέφτη (αριστερό ή δεξιό) στον
οποίο θα κάνετε τη ρύθμιση
❒ρυθμίστε τον καθρέφτη, και στις τέσ-
σερις κατευθύνσεις επάνω στο δια-
κόπτη B.
Ηλεκτρική αναδίπλωση εικ. 38
Είναι δυνατή μόνο με το διακόπτη εκ-
κίνησης στη θέση M.
Φέρτε το διακόπτη Aστην κεντρική θέ-
ση και στη συνέχεια μετακινήστε το δια-
κόπτη Bπρος τα πίσω.

26
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ

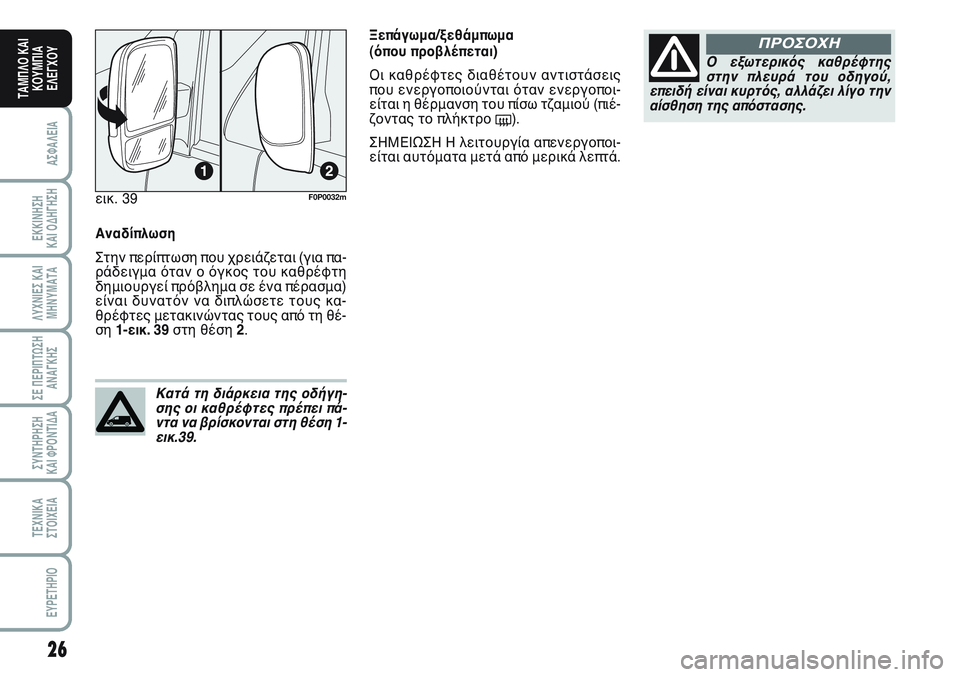

Αναδίπλωση
Στην περίπτωση που χρειάζεται (για πα-
ράδειγμα όταν ο όγκος του καθρέφτη
δημιουργεί πρόβλημα σε ένα πέρασμα)
είναι δυνατόν να διπλώσετε τους κα-
θρέφτες μετακινώντας τους από τη θέ-
ση 1-εικ. 39στη θέση 2.
Κατά τη διάρκεια της οδήγη-
σης οι καθρέφτες πρέπει πά-
ντα να βρίσκονται στη θέση 1-
εικ.39.
Ο εξωτερικός καθρέφτης
στην πλευρά του οδηγού,
επειδή είναι κυρτός, αλλάζει λίγο την
αίσθηση της απόστασης.
ΠΡΟΣΟΧΗΞεπάγωμα/ξεθάμπωμα
(όπου προβλέπεται)
Οι καθρέφτες διαθέτουν αντιστάσεις
που ενεργοποιούνται όταν ενεργοποι-
είται η θέρμανση του πίσω τζαμιού (πιέ-
ζοντας το πλήκτρο
().
ΣΗΜΕΙΩΣΗ Η λειτουργία απενεργοποι-
είται αυτόματα μετά από μερικά λεπτά.
εικ. 39
F0P0032m
