FIAT SCUDO 2012 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)
Manufacturer: FIAT, Model Year: 2012, Model line: SCUDO, Model: FIAT SCUDO 2012Pages: 219, PDF Size: 4.24 MB

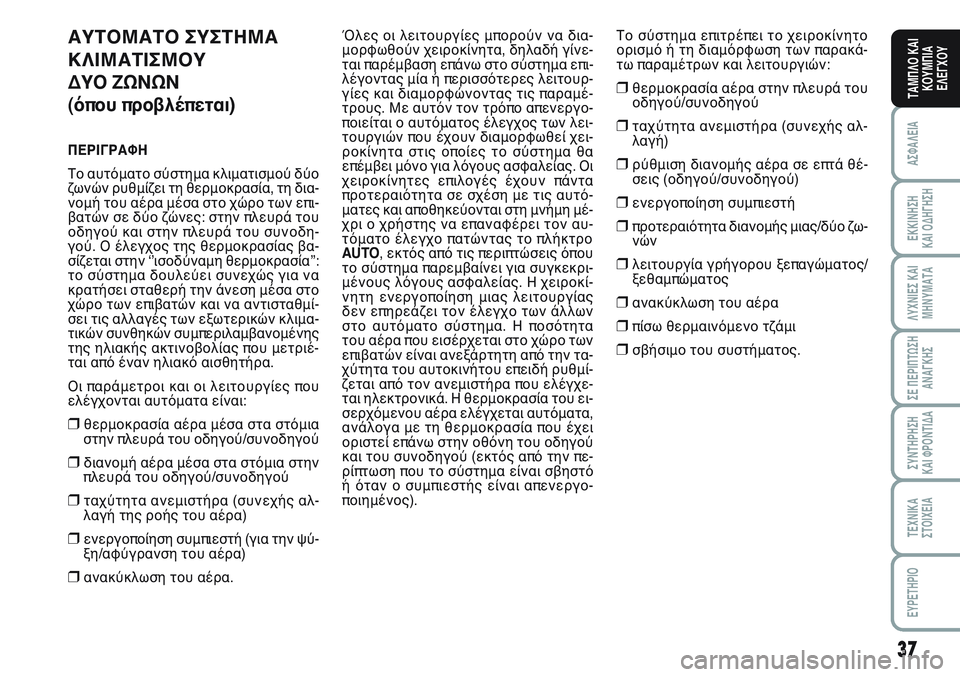

Page 41 of 219
37
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΥΤΟΜΑΤΟ ΣΥΣΤΗΜΑ
ΚΛΙΜΑΤΙΣΜΟΥ
ΔΥΟ ΖΩΝΩΝ
(όπου προβλέπεται)
ΠΕΡΙΓΡΑΦΗ
Το αυτόματο σύστημα κλιματισμού δύο
ζωνών ρυθμίζει τη θερμοκρασία, τη δια-
νομή του αέρα μέσα στο χώρο των επι-
βατών σε δύο ζώνες: στην πλευρά του
οδηγού και στην πλευρά του συνοδη-
γού. Ο έλεγχος της θερμοκρασίας βα-
σίζεται στην ʻʼισοδύναμη θερμοκρασίαʼʼ:
το σύστημα δουλεύει συνεχώς για να
κρατήσει σταθερή την άνεση μέσα στο
χώρο των επιβατών και να αντισταθμί-
σει τις αλλαγές των εξωτερικών κλιμα-
τικών συνθηκών συμπεριλαμβανομένης
της ηλιακής ακτινοβολίας που μετριέ-
ται από έναν ηλιακό αισθητήρα.
Οι παράμετροι και οι λειτουργίες που
ελέγχονται αυτόματα είναι:
❒θερμοκρασία αέρα μέσα στα στόμια
στην πλευρά του οδηγού/συνοδηγού
❒διανομή αέρα μέσα στα στόμια στην
πλευρά του οδηγού/συνοδηγού
❒ταχύτητα ανεμιστήρα (συνεχής αλ-
λαγή της ροής του αέρα)
❒ενεργοποίηση συμπιεστή (για την ψύ-
ξη/αφύγρανση του αέρα)
❒ανακύκλωση του αέρα.Όλες οι λειτουργίες μπορούν να δια-
μορφωθούν χειροκίνητα, δηλαδή γίνε-
ται παρέμβαση επάνω στο σύστημα επι-
λέγοντας μία ή περισσότερες λειτουρ-
γίες και διαμορφώνοντας τις παραμέ-
τρους. Με αυτόν τον τρόπο απενεργο-
ποιείται ο αυτόματος έλεγχος των λει-
τουργιών που έχουν διαμορφωθεί χει-
ροκίνητα στις οποίες το σύστημα θα
επέμβει μόνο για λόγους ασφαλείας. Οι
χειροκίνητες επιλογές έχουν πάντα
προτεραιότητα σε σχέση με τις αυτό-
ματες και αποθηκεύονται στη μνήμη μέ-
χρι ο χρήστης να επαναφέρει τον αυ-
τόματο έλεγχο πατώντας το πλήκτρο
AUTO, εκτός από τις περιπτώσεις όπου
το σύστημα παρεμβαίνει για συγκεκρι-
μένους λόγους ασφαλείας. Η χειροκί-
νητη ενεργοποίηση μιας λειτουργίας
δεν επηρεάζει τον έλεγχο των άλλων
στο αυτόματο σύστημα. Η ποσότητα
του αέρα που εισέρχεται στο χώρο των
επιβατών είναι ανεξάρτητη από την τα-
χύτητα του αυτοκινήτου επειδή ρυθμί-
ζεται από τον ανεμιστήρα που ελέγχε-
ται ηλεκτρονικά. Η θερμοκρασία του ει-
σερχόμενου αέρα ελέγχεται αυτόματα,
ανάλογα με τη θερμοκρασία που έχει
οριστεί επάνω στην οθόνη του οδηγού
και του συνοδηγού (εκτός από την πε-
ρίπτωση που το σύστημα είναι σβηστό
ή όταν ο συμπιεστής είναι απενεργο-
ποιημένος).Το σύστημα επιτρέπει το χειροκίνητο
ορισμό ή τη διαμόρφωση των παρακά-
τω παραμέτρων και λειτουργιών:
❒θερμοκρασία αέρα στην πλευρά του
οδηγού/συνοδηγού
❒ταχύτητα ανεμιστήρα (συνεχής αλ-
λαγή)
❒ρύθμιση διανομής αέρα σε επτά θέ-
σεις (οδηγού/συνοδηγού)
❒ενεργοποίηση συμπιεστή
❒προτεραιότητα διανομής μιας/δύο ζω-
νών
❒λειτουργία γρήγορου ξεπαγώματος/
ξεθαμπώματος
❒ανακύκλωση του αέρα
❒πίσω θερμαινόμενο τζάμι
❒σβήσιμο του συστήματος.

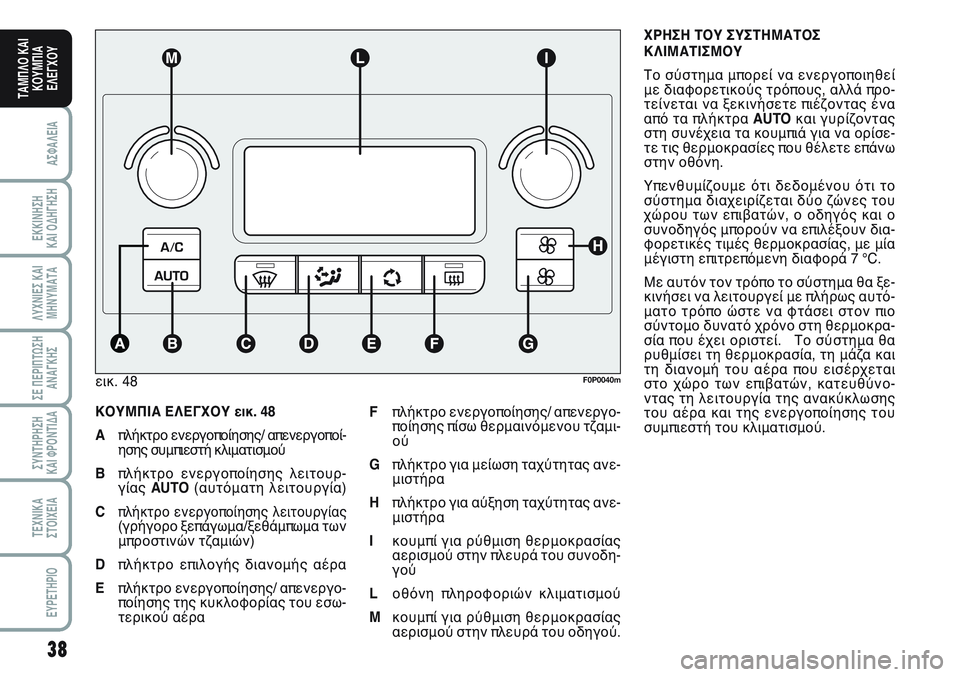

Page 42 of 219
38
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΚΟΥΜΠΙΑ ΕΛΕΓΧΟΥ εικ. 48
Aπλήκτρο ενεργοποίησης/ απενεργοποί-
ησης συμπιεστή κλιματισμού
Bπλήκτρο ενεργοποίησης λειτουρ-
γίας AUTO(αυτόματη λειτουργία)
C
πλήκτρο ενεργοποίησης λειτουργίας(γρήγορο ξεπάγωμα/ξεθάμπωμα των
μπροστινών τζαμιών)
Dπλήκτρο επιλογής διανομής αέρα
Eπλήκτρο ενεργοποίησης/ απενεργο-
ποίησης της κυκλοφορίας του εσω-
τερικού αέρα ΧΡΗΣΗ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ
ΚΛΙΜΑΤΙΣΜΟΥ
Το σύστημα μπορεί να ενεργοποιηθεί
με διαφορετικούς τρόπους, αλλά προ-
τείνεται να ξεκινήσετε πιέζοντας ένα
από τα πλήκτρα AUTOκαι γυρίζοντας
στη συνέχεια τα κουμπιά για να ορίσε-
τε τις θερμοκρασίες που θέλετε επάνω
στην οθόνη.
Υπενθυμίζουμε ότι δεδομένου ότι το
σύστημα διαχειρίζεται δύο ζώνες του
χώρου των επιβατών, ο οδηγός και ο
συνοδηγός μπορούν να επιλέξουν δια-
φορετικές τιμές θερμοκρασίας, με μία
μέγιστη επιτρεπόμενη διαφορά 7 °C.
Με αυτόν τον τρόπο το σύστημα θα ξε-
κινήσει να λειτουργεί με πλήρως αυτό-
ματο τρόπο ώστε να φτάσει στον πιο
σύντομο δυνατό χρόνο στη θερμοκρα-
σία που έχει οριστεί. Το σύστημα θα
ρυθμίσει τη θερμοκρασία, τη μάζα και
τη διανομή του αέρα που εισέρχεται
στο χώρο των επιβατών, κατευθύνο-
ντας τη λειτουργία της ανακύκλωσης
του αέρα και της ενεργοποίησης του
συμπιεστή του κλιματισμού. εικ. 48
F0P0040m
Fπλήκτρο ενεργοποίησης/ απενεργο-
ποίησης πίσω θερμαινόμενου τζαμι-
ού
Gπλήκτρο για μείωση ταχύτητας ανε-
μιστήρα
Hπλήκτρο για αύξηση ταχύτητας ανε-
μιστήρα
Iκουμπί για ρύθμιση θερμοκρασίας
αερισμού στην πλευρά του συνοδη-
γού
Lοθόνη πληροφοριών κλιματισμού
Mκουμπί για ρύθμιση θερμοκρασίας
αερισμού στην πλευρά του οδηγού.

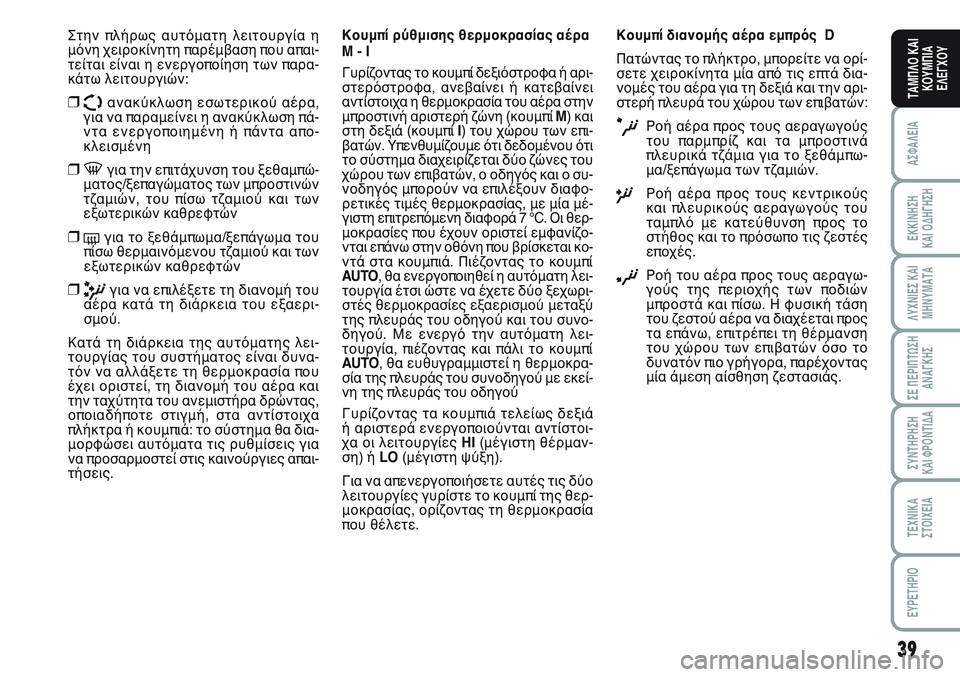

Page 43 of 219
39
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
Στην πλήρως αυτόματη λειτουργία η
μόνη χειροκίνητη παρέμβαση που απαι-
τείται είναι η ενεργοποίηση των παρα-
κάτω λειτουργιών:
❒Ωανακύκλωση εσωτερικού αέρα,
για να παραμείνει η ανακύκλωση πά-
ντα ενεργοποιημένη ή πάντα απο-
κλεισμένη
❒-για την επιτάχυνση του ξεθαμπώ-
ματος/ξεπαγώματος των μπροστινών
τζαμιών, του πίσω τζαμιού και των
εξωτερικών καθρεφτών
❒(για το ξεθάμπωμα/ξεπάγωμα του
πίσω θερμαινόμενου τζαμιού και των
εξωτερικών καθρεφτών
❒πγια να επιλέξετε τη διανομή του
αέρα κατά τη διάρκεια του εξαερι-
σμού.
Κατά τη διάρκεια της αυτόματης λει-
τουργίας του συστήματος είναι δυνα-
τόν να αλλάξετε τη θερμοκρασία που
έχει οριστεί, τη διανομή του αέρα και
την ταχύτητα του ανεμιστήρα δρώντας,
οποιαδήποτε στιγμή, στα αντίστοιχα
πλήκτρα ή κουμπιά: το σύστημα θα δια-
μορφώσει αυτόματα τις ρυθμίσεις για
να προσαρμοστεί στις καινούργιες απαι-
τήσεις.Κουμπί ρύθμισης θερμοκρασίας αέρα
M - I
Γυρίζοντας το κουμπί δεξιόστροφα ή αρι-
στερόστροφα, ανεβαίνει ή κατεβαίνει
αντίστοιχα η θερμοκρασία του αέρα στην
μπροστινή αριστερή ζώνη (κουμπί M) και
στη δεξιά (κουμπί I) του χώρου των επι-
βατών. Υπενθυμίζουμε ότι δεδομένου ότι
το σύστημα διαχειρίζεται δύο ζώνες του
χώρου των επιβατών, ο οδηγός και ο συ-
νοδηγός μπορούν να επιλέξουν διαφο-
ρετικές τιμές θερμοκρασίας, με μία μέ-
γιστη επιτρεπόμενη διαφορά 7 °C. Οι θερ-
μοκρασίες που έχουν οριστεί εμφανίζο-
νται επάνω στην οθόνη που βρίσκεται κο-
ντά στα κουμπιά. Πιέζοντας το κουμπί
AUTO, θα ενεργοποιηθεί η αυτόματη λει-
τουργία έτσι ώστε να έχετε δύο ξεχωρι-
στές θερμοκρασίες εξαερισμού μεταξύ
της πλευράς του οδηγού και του συνο-
δηγού. Με ενεργό την αυτόματη λει-
τουργία, πιέζοντας και πάλι το κουμπί
AUTO, θα ευθυγραμμιστεί η θερμοκρα-
σία της πλευράς του συνοδηγού με εκεί-
νη της πλευράς του οδηγού
Γυρίζοντας τα κουμπιά τελείως δεξιά
ή αριστερά ενεργοποιούνται αντίστοι-
χα οι λειτουργίες HI (μέγιστη θέρμαν-
ση) ή LO(μέγιστη ψύξη).
Για να απενεργοποιήσετε αυτές τις δύο
λειτουργίες γυρίστε το κουμπί της θερ-
μοκρασίας, ορίζοντας τη θερμοκρασία
που θέλετε.Κουμπί διανομής αέρα εμπρός D
Πατώντας το πλήκτρο, μπορείτε να ορί-
σετε χειροκίνητα μία από τις επτά δια-
νομές του αέρα για τη δεξιά και την αρι-
στερή πλευρά του χώρου των επιβατών:
æΡοή αέρα προς τους αεραγωγούς
του παρμπρίζ και τα μπροστινά
πλευρικά τζάμια για το ξεθάμπω-
μα/ξεπάγωμα των τζαμιών.
øΡοή αέρα προς τους κεντρικούς
και πλευρικούς αεραγωγούς του
ταμπλό με κατεύθυνση προς το
στήθος και το πρόσωπο τις ζεστές
εποχές.
¿Ροή του αέρα προς τους αεραγω-
γούς της περιοχής των ποδιών
μπροστά και πίσω. Η φυσική τάση
του ζεστού αέρα να διαχέεται προς
τα επάνω, επιτρέπει τη θέρμανση
του χώρου των επιβατών όσο το
δυνατόν πιο γρήγορα, παρέχοντας
μία άμεση αίσθηση ζεστασιάς.
Page 44 of 219
40
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
¡Διανομή της ροής του αέρα μετα-
ξύ των αεραγωγών της περιοχής
των ποδιών (πιο ζεστός αέρας) και
των κεντρικών και πλευρικών αε-
ραγωγών του ταμπλό (πιο κρύος
αέρας). Αυτή η διανομή του αέρα
είναι χρήσιμη την άνοιξη και το
φθινόπωρο, όταν υπάρχει ηλιακή
ακτινοβολία.
¬Κατανομή της ροής του αέρα με-
ταξύ των αεραγωγών στην περιο-
χή των ποδιών και των αεραγωγών
για το ξεπάγωμα/ξεθάμπωμα του
παρμπρίζ και των πλευρικών μπρο-
στινών τζαμιών. Αυτή η διανομή
του αέρα επιτρέπει μία καλή θέρ-
μανση του χώρου των επιβατών
προλαμβάνοντας το πιθανό θά-
μπωμα των τζαμιών.Η διανομή του αέρα, όταν οριστεί χει-
ροκίνητα, εμφανίζεται με το άναμμα
των αντίστοιχων led επάνω στα επιλεγ-
μένα πλήκτρα. Στη συνδυαστική λει-
τουργία, πιέζοντας το αντίστοιχο κου-
μπί ενεργοποιείται αυτή η λειτουργία
ταυτόχρονα με αυτές που έχουν ήδη
οριστεί. Αν πατηθεί ένα πλήκτρο η λει-
τουργία του οποίου είναι ήδη ενεργή, η
λειτουργία αυτή ακυρώνεται και σβήνει
το αντίστοιχο led. Για να επαναφέρετε
τον αυτόματο έλεγχο της διανομής του
αέρα μετά από μία χειροκίνητη επιλο-
γή, πιέστε το πλήκτρο AUTO.
Όταν επιλέγει ο οδηγός τη διανομή του
αέρα προς το παρμπρίζ, θα διανεμηθεί
προς το παρμπρίζ και ο αέρας στην
πλευρά του συνοδηγού. Ο συνοδηγός
μπορεί να επιλέξει ένα διαφορετικό
τρόπο διανομής του αέρα πιέζοντας τα
αντίστοιχα κουμπιά.Πλήκτρα ρύθμισης ταχύτητας
ανεμιστήρα G - H
Πιέζοντας το πλήκτρο G
pμειώνεται η
ταχύτητα του ανεμιστήρα και συνεπώς
η ποσότητα του αέρα που εισέρχεται
στο χώρο των επιβατών. Πιέζοντας το
πλήκτρο H
pαυξάνεται η ταχύτητα του
ανεμιστήρα και συνεπώς η ποσότητα
του αέρα που εισέρχεται στο χώρο των
επιβατών. Και τα δύο πλήκτρα λειτουρ-
γούν με σκοπό την επίτευξη της ζητού-
μενης θερμοκρασίας.
Η ταχύτητα του ανεμιστήρα εμφανίζε-
ται με φωτεινές μπάρες στο σύμβολο
pτου ανεμιστήρα που υπάρχει επάνω
στην οθόνη:
❒μέγιστη ταχύτητα ανεμιστήρα = όλες
οι μπάρες φωτισμένες
❒ελάχιστη ταχύτητα ανεμιστήρα = μία
μπάρα φωτισμένη.
Ο ανεμιστήρας μπορεί να αποκλειστεί
μόνο αν έχει ενεργοποιηθεί ο συμπιε-
στής του κλιματισμού πιέζοντας το πλή-
κτρο A.
ΣΗΜΕΙΩΣΗ Για να επαναφέρετε τον αυ-
τόματο έλεγχο της ταχύτητας του ανε-
μιστήρα μετά από μία χειροκίνητη επι-
λογή, πιέστε το πλήκτρο AUTO.

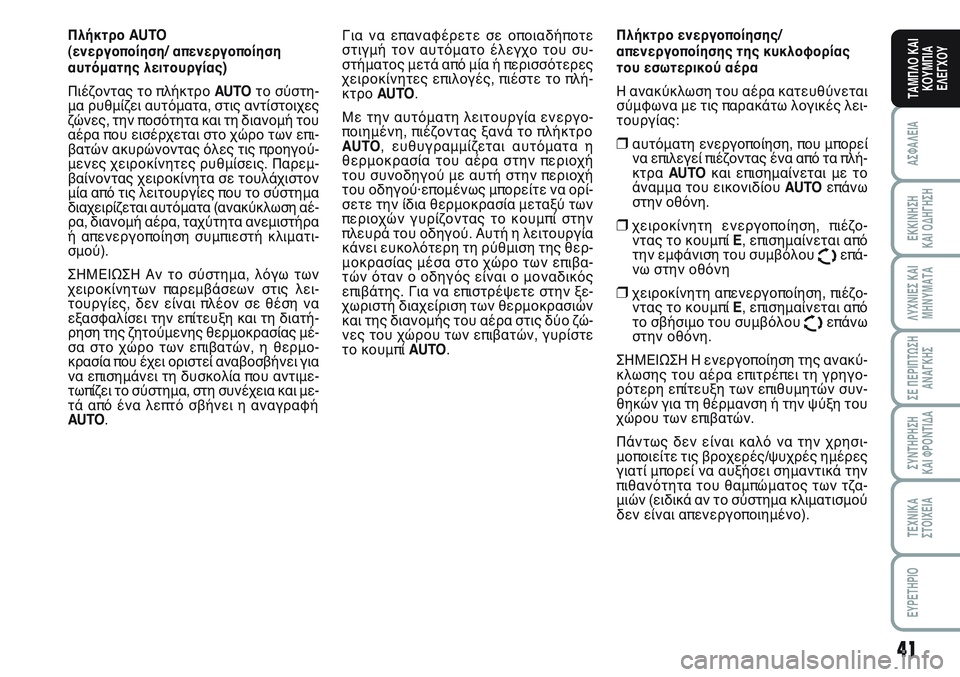

Page 45 of 219
41
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
Πλήκτρο AUTO
(ενεργοποίηση/ απενεργοποίηση
αυτόματης λειτουργίας)
Πιέζοντας το πλήκτρο AUTOτο σύστη-
μα ρυθμίζει αυτόματα, στις αντίστοιχες
ζώνες, την ποσότητα και τη διανομή του
αέρα που εισέρχεται στο χώρο των επι-
βατών ακυρώνοντας όλες τις προηγού-
μενες χειροκίνητες ρυθμίσεις. Παρεμ-
βαίνοντας χειροκίνητα σε τουλάχιστον
μία από τις λειτουργίες που το σύστημα
διαχειρίζεται αυτόματα (ανακύκλωση αέ-
ρα, διανομή αέρα, ταχύτητα ανεμιστήρα
ή απενεργοποίηση συμπιεστή κλιματι-
σμού).
ΣΗΜΕΙΩΣΗ Αν το σύστημα, λόγω των
χειροκίνητων παρεμβάσεων στις λει-
τουργίες, δεν είναι πλέον σε θέση να
εξασφαλίσει την επίτευξη και τη διατή-
ρηση της ζητούμενης θερμοκρασίας μέ-
σα στο χώρο των επιβατών, η θερμο-
κρασία που έχει οριστεί αναβοσβήνει για
να επισημάνει τη δυσκολία που αντιμε-
τωπίζει το σύστημα, στη συνέχεια και με-
τά από ένα λεπτό σβήνει η αναγραφή
AUTO.Για να επαναφέρετε σε οποιαδήποτε
στιγμή τον αυτόματο έλεγχο του συ-
στήματος μετά από μία ή περισσότερες
χειροκίνητες επιλογές, πιέστε το πλή-
κτρο AUTO.
Με την αυτόματη λειτουργία ενεργο-
ποιημένη, πιέζοντας ξανά το πλήκτρο
AUTO, ευθυγραμμίζεται αυτόματα η
θερμοκρασία του αέρα στην περιοχή
του συνοδηγού με αυτή στην περιοχή
του οδηγού·επομένως μπορείτε να ορί-
σετε την ίδια θερμοκρασία μεταξύ των
περιοχών γυρίζοντας το κουμπί στην
πλευρά του οδηγού. Αυτή η λειτουργία
κάνει ευκολότερη τη ρύθμιση της θερ-
μοκρασίας μέσα στο χώρο των επιβα-
τών όταν ο οδηγός είναι ο μοναδικός
επιβάτης. Για να επιστρέψετε στην ξε-
χωριστή διαχείριση των θερμοκρασιών
και της διανομής του αέρα στις δύο ζώ-
νες του χώρου των επιβατών, γυρίστε
το κουμπί AUTO.Πλήκτρο ενεργοποίησης/
απενεργοποίησης της κυκλοφορίας
του εσωτερικού αέρα
Η ανακύκλωση του αέρα κατευθύνεται
σύμφωνα με τις παρακάτω λογικές λει-
τουργίας:
❒αυτόματη ενεργοποίηση, που μπορεί
να επιλεγεί πιέζοντας ένα από τα πλή-
κτρα AUTOκαι επισημαίνεται με το
άναμμα του εικονιδίου AUTOεπάνω
στην οθόνη.
❒χειροκίνητη ενεργοποίηση, πιέζο-
ντας το κουμπί E, επισημαίνεται από
την εμφάνιση του συμβόλου
Ωεπά-
νω στην οθόνη
❒χειροκίνητη απενεργοποίηση, πιέζο-
ντας το κουμπί E, επισημαίνεται από
το σβήσιμο του συμβόλου
Ωεπάνω
στην οθόνη.
ΣΗΜΕΙΩΣΗ Η ενεργοποίηση της ανακύ-
κλωσης του αέρα επιτρέπει τη γρηγο-
ρότερη επίτευξη των επιθυμητών συν-
θηκών για τη θέρμανση ή την ψύξη του
χώρου των επιβατών.
Πάντως δεν είναι καλό να την χρησι-
μοποιείτε τις βροχερές/ψυχρές ημέρες
γιατί μπορεί να αυξήσει σημαντικά την
πιθανότητα του θαμπώματος των τζα-
μιών (ειδικά αν το σύστημα κλιματισμού
δεν είναι απενεργοποιημένο).
Page 46 of 219
42
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ

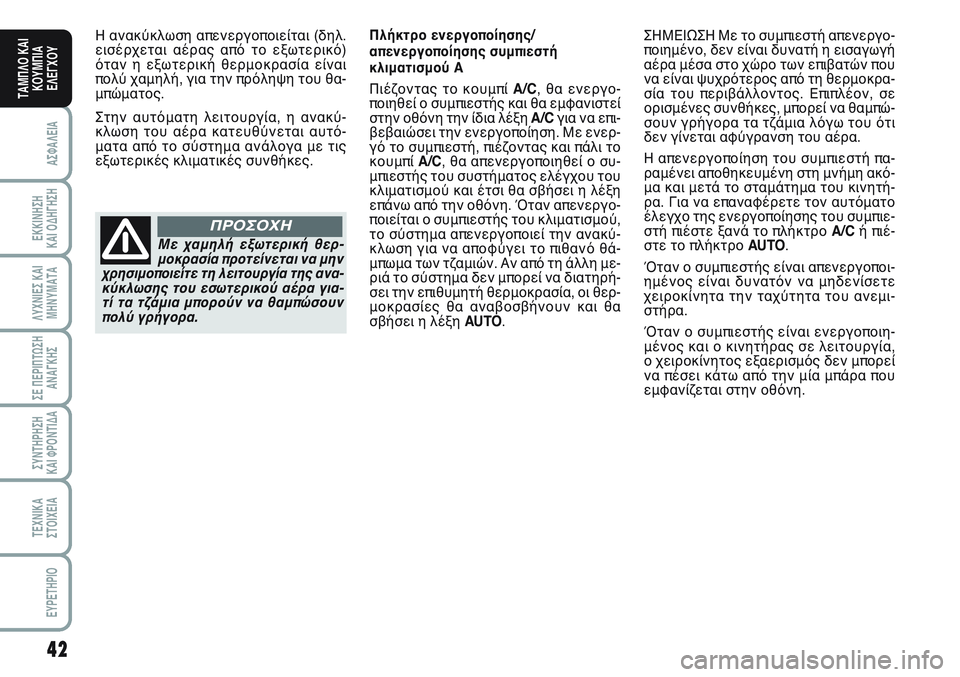

Η ανακύκλωση απενεργοποιείται (δηλ.
εισέρχεται αέρας από το εξωτερικό)
όταν η εξωτερική θερμοκρασία είναι
πολύ χαμηλή, για την πρόληψη του θα-
μπώματος.
Στην αυτόματη λειτουργία, η ανακύ-
κλωση του αέρα κατευθύνεται αυτό-
ματα από το σύστημα ανάλογα με τις
εξωτερικές κλιματικές συνθήκες.Πλήκτρο ενεργοποίησης/
απενεργοποίησης συμπιεστή
κλιματισμού Α
Πιέζοντας το κουμπί A/C, θα ενεργο-
ποιηθεί ο συμπιεστής και θα εμφανιστεί
στην οθόνη την ίδια λέξη A/Cγια να επι-
βεβαιώσει την ενεργοποίηση. Με ενερ-
γό το συμπιεστή, πιέζοντας και πάλι το
κουμπί A/C, θα απενεργοποιηθεί ο συ-
μπιεστής του συστήματος ελέγχου του
κλιματισμού και έτσι θα σβήσει η λέξη
επάνω από την οθόνη. Όταν απενεργο-
ποιείται ο συμπιεστής του κλιματισμού,
το σύστημα απενεργοποιεί την ανακύ-
κλωση για να αποφύγει το πιθανό θά-
μπωμα των τζαμιών. Αν από τη άλλη με-
ριά το σύστημα δεν μπορεί να διατηρή-
σει την επιθυμητή θερμοκρασία, οι θερ-
μοκρασίες θα αναβοσβήνουν και θα
σβήσει η λέξη AUTO.ΣΗΜΕΙΩΣΗ Με το συμπιεστή απενεργο-
ποιημένο, δεν είναι δυνατή η εισαγωγή
αέρα μέσα στο χώρο των επιβατών που
να είναι ψυχρότερος από τη θερμοκρα-
σία του περιβάλλοντος. Επιπλέον, σε
ορισμένες συνθήκες, μπορεί να θαμπώ-
σουν γρήγορα τα τζάμια λόγω του ότι
δεν γίνεται αφύγρανση του αέρα.
Η απενεργοποίηση του συμπιεστή πα-
ραμένει αποθηκευμένη στη μνήμη ακό-
μα και μετά το σταμάτημα του κινητή-
ρα. Για να επαναφέρετε τον αυτόματο
έλεγχο της ενεργοποίησης του συμπιε-
στή πιέστε ξανά το πλήκτρο A/Cή πιέ-
στε το πλήκτρο AUTO.
Όταν ο συμπιεστής είναι απενεργοποι-
ημένος είναι δυνατόν να μηδενίσετε
χειροκίνητα την ταχύτητα του ανεμι-
στήρα.
Όταν ο συμπιεστής είναι ενεργοποιη-
μένος και ο κινητήρας σε λειτουργία,
ο χειροκίνητος εξαερισμός δεν μπορεί
να πέσει κάτω από την μία μπάρα που
εμφανίζεται στην οθόνη.
Με χαμηλή εξωτερική θερ-
μοκρασία προτείνεται να μην
χρησιμοποιείτε τη λειτουργία της ανα-
κύκλωσης του εσωτερικού αέρα για-
τί τα τζάμια μπορούν να θαμπώσουν
πολύ γρήγορα.
ΠΡΟΣΟΧΗ
Page 47 of 219
43
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ

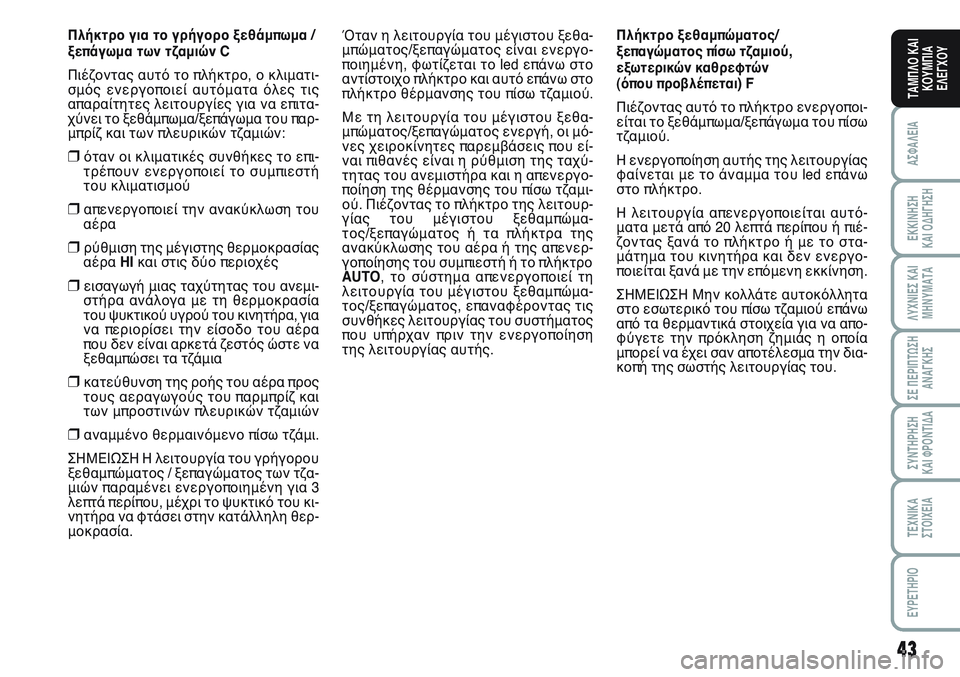

Πλήκτρο για το γρήγορο ξεθάμπωμα /
ξεπάγωμα των τζαμιών C
Πιέζοντας αυτό το πλήκτρο, ο κλιματι-
σμός ενεργοποιεί αυτόματα όλες τις
απαραίτητες λειτουργίες για να επιτα-
χύνει το ξεθάμπωμα/ξεπάγωμα του παρ-
μπρίζ και των πλευρικών τζαμιών:
❒όταν οι κλιματικές συνθήκες το επι-
τρέπουν ενεργοποιεί το συμπιεστή
του κλιματισμού
❒απενεργοποιεί την ανακύκλωση του
αέρα
❒ρύθμιση της μέγιστης θερμοκρασίας
αέρα HIκαι στις δύο περιοχές
❒εισαγωγή μιας ταχύτητας του ανεμι-
στήρα ανάλογα με τη θερμοκρασία
του ψυκτικού υγρού του κινητήρα, για
να περιορίσει την είσοδο του αέρα
που δεν είναι αρκετά ζεστός ώστε να
ξεθαμπώσει τα τζάμια
❒κατεύθυνση της ροής του αέρα προς
τους αεραγωγούς του παρμπρίζ και
των μπροστινών πλευρικών τζαμιών
❒αναμμένο θερμαινόμενο πίσω τζάμι.
ΣΗΜΕΙΩΣΗ Η λειτουργία του γρήγορου
ξεθαμπώματος / ξεπαγώματος των τζα-
μιών παραμένει ενεργοποιημένη για 3
λεπτά περίπου, μέχρι το ψυκτικό του κι-
νητήρα να φτάσει στην κατάλληλη θερ-
μοκρασία.Όταν η λειτουργία του μέγιστου ξεθα-
μπώματος/ξεπαγώματος είναι ενεργο-
ποιημένη, φωτίζεται το led επάνω στο
αντίστοιχο πλήκτρο και αυτό επάνω στο
πλήκτρο θέρμανσης του πίσω τζαμιού.
Με τη λειτουργία του μέγιστου ξεθα-
μπώματος/ξεπαγώματος ενεργή, οι μό-
νες χειροκίνητες παρεμβάσεις που εί-
ναι πιθανές είναι η ρύθμιση της ταχύ-
τητας του ανεμιστήρα και η απενεργο-
ποίηση της θέρμανσης του πίσω τζαμι-
ού. Πιέζοντας το πλήκτρο της λειτουρ-
γίας του μέγιστου ξεθαμπώμα-
τος/ξεπαγώματος ή τα πλήκτρα της
ανακύκλωσης του αέρα ή της απενερ-
γοποίησης του συμπιεστή ή το πλήκτρο
AUTO, το σύστημα απενεργοποιεί τη
λειτουργία του μέγιστου ξεθαμπώμα-
τος/ξεπαγώματος, επαναφέροντας τις
συνθήκες λειτουργίας του συστήματος
που υπήρχαν πριν την ενεργοποίηση
της λειτουργίας αυτής.Πλήκτρο ξεθαμπώματος/
ξεπαγώματος πίσω τζαμιού,
εξωτερικών καθρεφτών
(όπου προβλέπεται) F
Πιέζοντας αυτό το πλήκτρο ενεργοποι-
είται το ξεθάμπωμα/ξεπάγωμα του πίσω
τζαμιού.
Η ενεργοποίηση αυτής της λειτουργίας
φαίνεται με το άναμμα του led επάνω
στο πλήκτρο.
Η λειτουργία απενεργοποιείται αυτό-
ματα μετά από 20 λεπτά περίπου ή πιέ-
ζοντας ξανά το πλήκτρο ή με το στα-
μάτημα του κινητήρα και δεν ενεργο-
ποιείται ξανά με την επόμενη εκκίνηση.
ΣΗΜΕΙΩΣΗ Μην κολλάτε αυτοκόλλητα
στο εσωτερικό του πίσω τζαμιού επάνω
από τα θερμαντικά στοιχεία για να απο-
φύγετε την πρόκληση ζημιάς η οποία
μπορεί να έχει σαν αποτέλεσμα την δια-
κοπή της σωστής λειτουργίας του.
Page 48 of 219
44
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ

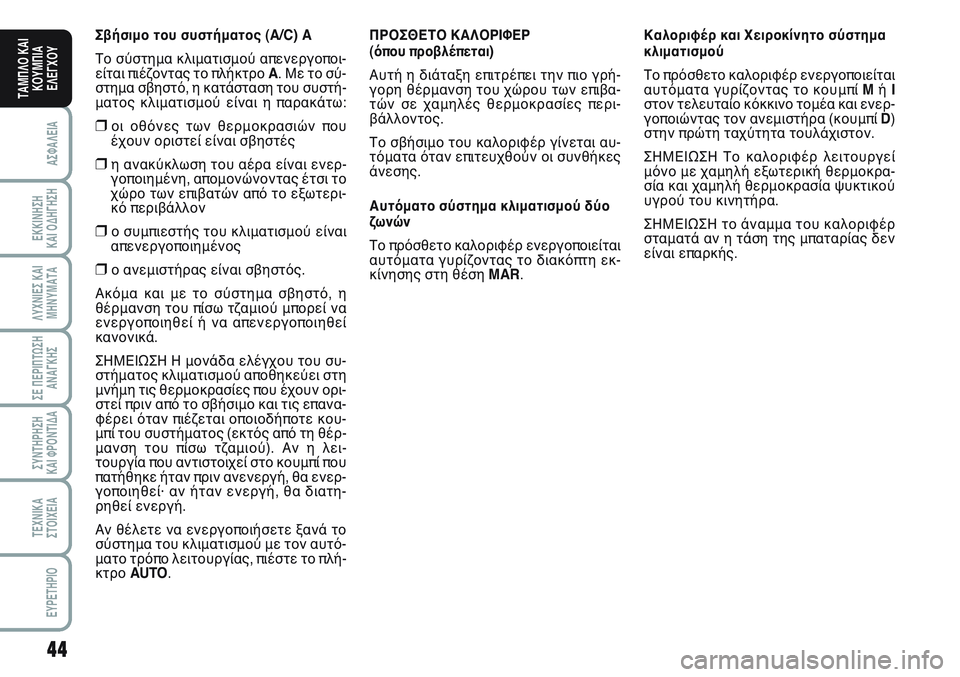

Σβήσιμο του συστήματος (A/C) A
Το σύστημα κλιματισμού απενεργοποι-
είται πιέζοντας το πλήκτρο A. Με το σύ-
στημα σβηστό, η κατάσταση του συστή-
ματος κλιματισμού είναι η παρακάτω:
❒οι οθόνες των θερμοκρασιών που
έχουν οριστεί είναι σβηστές
❒η ανακύκλωση του αέρα είναι ενερ-
γοποιημένη, απομονώνοντας έτσι το
χώρο των επιβατών από το εξωτερι-
κό περιβάλλον
❒ο συμπιεστής του κλιματισμού είναι
απενεργοποιημένος
❒ο ανεμιστήρας είναι σβηστός.
Ακόμα και με το σύστημα σβηστό, η
θέρμανση του πίσω τζαμιού μπορεί να
ενεργοποιηθεί ή να απενεργοποιηθεί
κανονικά.
ΣΗΜΕΙΩΣΗ Η μονάδα ελέγχου του συ-
στήματος κλιματισμού αποθηκεύει στη
μνήμη τις θερμοκρασίες που έχουν ορι-
στεί πριν από το σβήσιμο και τις επανα-
φέρει όταν πιέζεται οποιοδήποτε κου-
μπί του συστήματος (εκτός από τη θέρ-
μανση του πίσω τζαμιού). Αν η λει-
τουργία που αντιστοιχεί στο κουμπί που
πατήθηκε ήταν πριν ανενεργή, θα ενερ-
γοποιηθεί· αν ήταν ενεργή, θα διατη-
ρηθεί ενεργή.
Αν θέλετε να ενεργοποιήσετε ξανά το
σύστημα του κλιματισμού με τον αυτό-
ματο τρόπο λειτουργίας, πιέστε το πλή-
κτρο AUTO.ΠΡΟΣΘΕΤΟ ΚΑΛΟΡΙΦΕΡ
(όπου προβλέπεται)
Αυτή η διάταξη επιτρέπει την πιο γρή-
γορη θέρμανση του χώρου των επιβα-
τών σε χαμηλές θερμοκρασίες περι-
βάλλοντος.
Το σβήσιμο του καλοριφέρ γίνεται αυ-
τόματα όταν επιτευχθούν οι συνθήκες
άνεσης.
Αυτόματο σύστημα κλιματισμού δύο
ζωνών
Το πρόσθετο καλοριφέρ ενεργοποιείται
αυτόματα γυρίζοντας το διακόπτη εκ-
κίνησης στη θέση MAR.Καλοριφέρ και Χειροκίνητο σύστημα
κλιματισμού
Το πρόσθετο καλοριφέρ ενεργοποιείται
αυτόματα γυρίζοντας το κουμπί M ή I
στον τελευταίο κόκκινο τομέα και ενερ-
γοποιώντας τον ανεμιστήρα (κουμπίD)
στην πρώτη ταχύτητα τουλάχιστον.
ΣΗΜΕΙΩΣΗ Το καλοριφέρ λειτουργεί
μόνο με χαμηλή εξωτερική θερμοκρα-
σία και χαμηλή θερμοκρασία ψυκτικού
υγρού του κινητήρα.
ΣΗΜΕΙΩΣΗ το άναμμα του καλοριφέρ
σταματά αν η τάση της μπαταρίας δεν
είναι επαρκής.
Page 49 of 219
45
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ

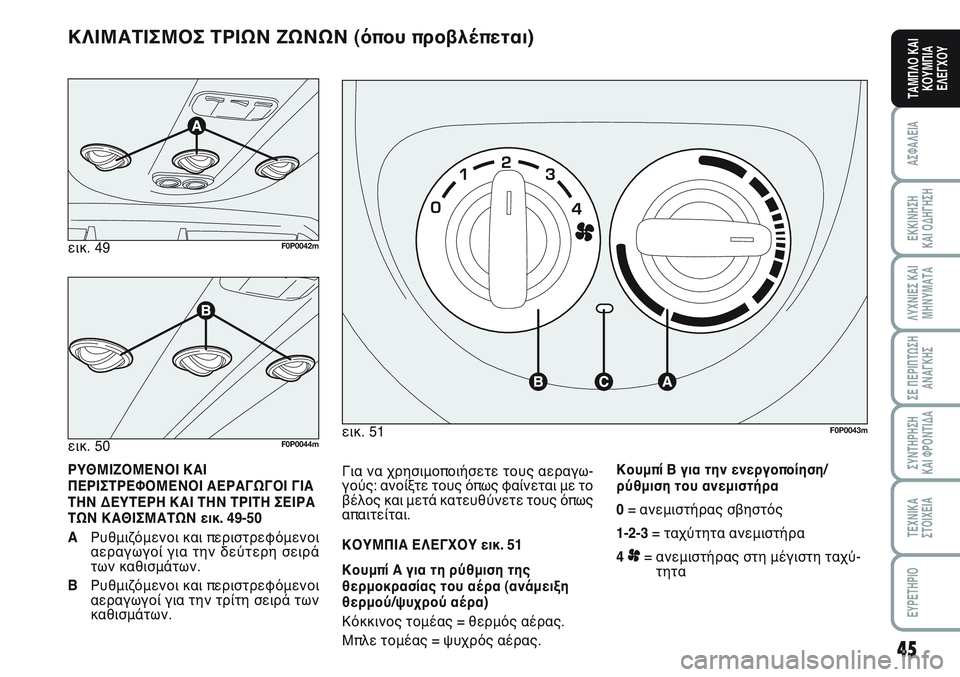

Για να χρησιμοποιήσετε τους αεραγω-
γούς: ανοίξτε τους όπως φαίνεται με το
βέλος και μετά κατευθύνετε τους όπως
απαιτείται.
ΚΟΥΜΠΙΑ ΕΛΕΓΧΟΥ εικ. 51
Κουμπί Α για τη ρύθμιση της
θερμοκρασίας του αέρα (ανάμειξη
θερμού/ψυχρού αέρα)
Κόκκινος τομέας = θερμός αέρας.
Μπλε τομέας = ψυχρός αέρας.Κουμπί Β για την ενεργοποίηση/
ρύθμιση του ανεμιστήρα
0= ανεμιστήρας σβηστός
1-2-3= ταχύτητα ανεμιστήρα
4
p= ανεμιστήρας στη μέγιστη ταχύ-
τητα εικ. 51
F0P0043m
ΡΥΘΜΙΖΟΜΕΝΟΙ ΚΑΙ
ΠΕΡΙΣΤΡΕΦΟΜΕΝΟΙ ΑΕΡΑΓΩΓΟΙ ΓΙΑ
ΤΗΝ ΔΕΥΤΕΡΗ ΚΑΙ ΤΗΝ ΤΡΙΤΗ ΣΕΙΡΑ
ΤΩΝ ΚΑΘΙΣΜΑΤΩΝ εικ. 49-50
AΡυθμιζόμενοι και περιστρεφόμενοι
αεραγωγοί για την δεύτερη σειρά
των καθισμάτων.
BΡυθμιζόμενοι και περιστρεφόμενοι
αεραγωγοί για την τρίτη σειρά των
καθισμάτων.
ΚΛΙΜΑΤΙΣΜΟΣ ΤΡΙΩΝ ΖΩΝΩΝ (όπου προβλέπεται)
εικ. 49F0P0042m
εικ. 50F0P0044m
Page 50 of 219
46
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ

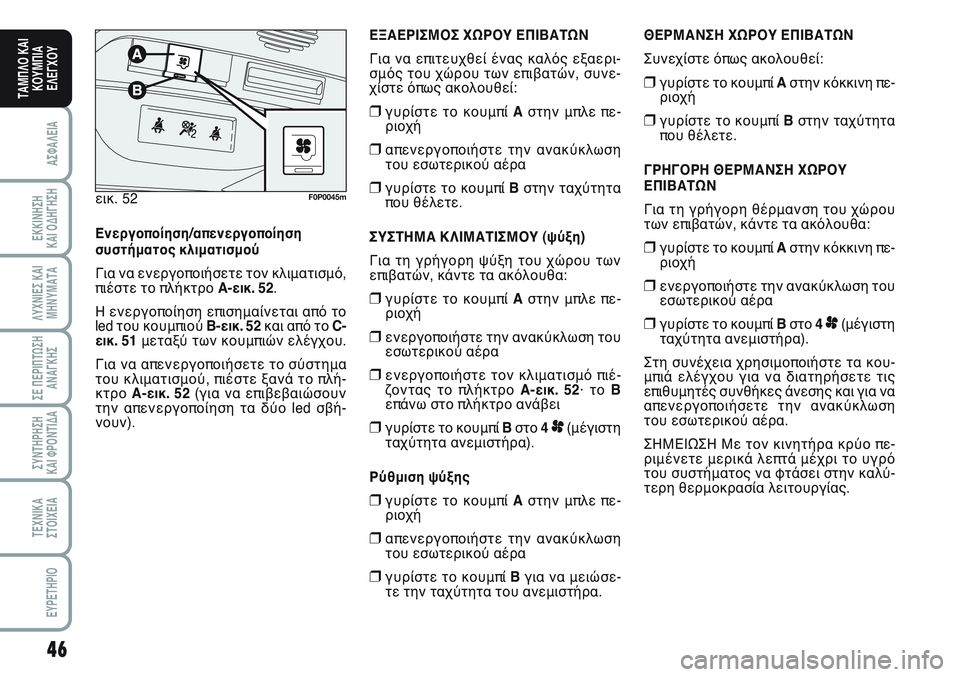

ΘΕΡΜΑΝΣΗ ΧΩΡΟΥ ΕΠΙΒΑΤΩΝ
Συνεχίστε όπως ακολουθεί:
❒γυρίστε το κουμπί Aστην κόκκινη πε-
ριοχή
❒γυρίστε το κουμπί Bστην ταχύτητα
που θέλετε.
ΓΡΗΓΟΡΗ ΘΕΡΜΑΝΣΗ ΧΩΡΟΥ
ΕΠΙΒΑΤΩΝ
Για τη γρήγορη θέρμανση του χώρου
των επιβατών, κάντε τα ακόλουθα:
❒γυρίστε το κουμπί Aστην κόκκινη πε-
ριοχή
❒ενεργοποιήστε την ανακύκλωση του
εσωτερικού αέρα
❒γυρίστε το κουμπί Bστο 4p(μέγιστη
ταχύτητα ανεμιστήρα).
Στη συνέχεια χρησιμοποιήστε τα κου-
μπιά ελέγχου για να διατηρήσετε τις
επιθυμητές συνθήκες άνεσης και για να
απενεργοποιήσετε την ανακύκλωση
του εσωτερικού αέρα.
ΣΗΜΕΙΩΣΗ Με τον κινητήρα κρύο πε-
ριμένετε μερικά λεπτά μέχρι το υγρό
του συστήματος να φτάσει στην καλύ-
τερη θερμοκρασία λειτουργίας. εικ. 52
F0P0045m
Ενεργοποίηση/απενεργοποίηση
συστήματος κλιματισμού
Για να ενεργοποιήσετε τον κλιματισμό,
πιέστε το πλήκτρο A-εικ. 52.
Η ενεργοποίηση επισημαίνεται από το
led του κουμπιού B-εικ. 52και από το C-
εικ. 51μεταξύ των κουμπιών ελέγχου.
Για να απενεργοποιήσετε το σύστημα
του κλιματισμού, πιέστε ξανά το πλή-
κτρο A-εικ. 52(για να επιβεβαιώσουν
την απενεργοποίηση τα δύο led σβή-
νουν).ΕΞΑΕΡΙΣΜΟΣ ΧΩΡΟΥ ΕΠΙΒΑΤΩΝ
Για να επιτευχθεί ένας καλός εξαερι-
σμός του χώρου των επιβατών, συνε-
χίστε όπως ακολουθεί:
❒γυρίστε το κουμπί Aστην μπλε πε-
ριοχή
❒απενεργοποιήστε την ανακύκλωση
του εσωτερικού αέρα
❒γυρίστε το κουμπί Bστην ταχύτητα
που θέλετε.
ΣΥΣΤΗΜΑ ΚΛΙΜΑΤΙΣΜΟΥ (ψύξη)
Για τη γρήγορη ψύξη του χώρου των
επιβατών, κάντε τα ακόλουθα:
❒γυρίστε το κουμπί Aστην μπλε πε-
ριοχή
❒ενεργοποιήστε την ανακύκλωση του
εσωτερικού αέρα
❒ενεργοποιήστε τον κλιματισμό πιέ-
ζοντας το πλήκτρο A-εικ. 52· το B
επάνω στο πλήκτρο ανάβει
❒γυρίστε το κουμπί Bστο 4p(μέγιστη
ταχύτητα ανεμιστήρα).
Ρύθμιση ψύξης
❒γυρίστε το κουμπί Aστην μπλε πε-
ριοχή
❒απενεργοποιήστε την ανακύκλωση
του εσωτερικού αέρα
❒γυρίστε το κουμπί Bγια να μειώσε-
τε την ταχύτητα του ανεμιστήρα.
