FIAT SCUDO 2012 Brugs- og vedligeholdelsesvejledning (in Danish)

117
KONTROL-
LAMPER OG
MEDDELELSER
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
BETJENING AF

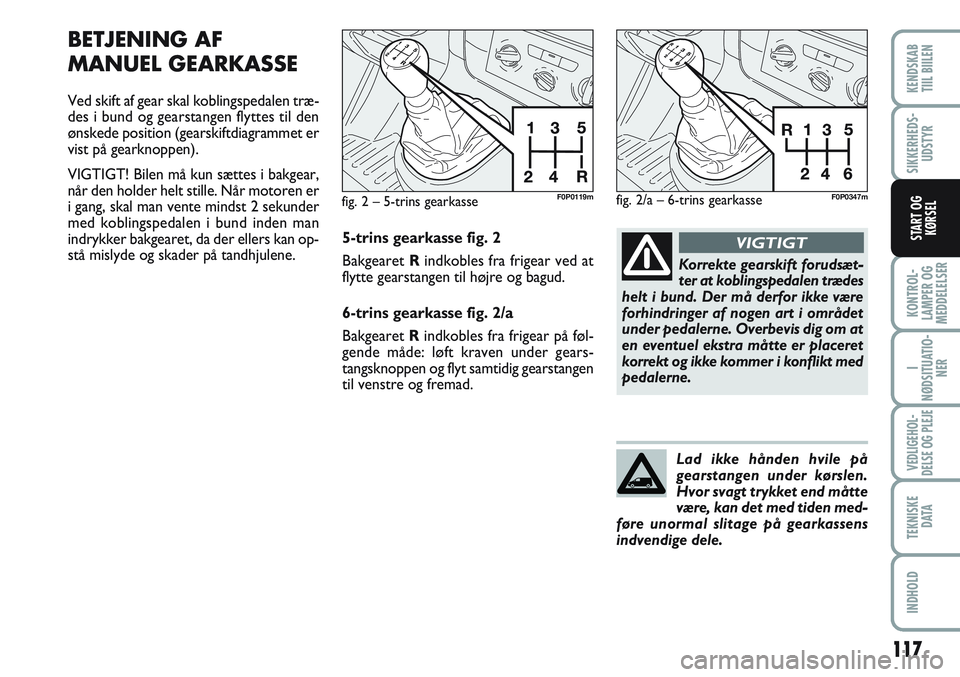

MANUEL GEARKASSE
Ved skift af gear skal koblingspedalen træ-
des i bund og gearstangen flyttes til den
ønskede position (gearskiftdiagrammet er
vist på gearknoppen).
VIGTIGT! Bilen må kun sættes i bakgear,
når den holder helt stille. Når motoren er
i gang, skal man vente mindst 2 sekunder
med koblingspedalen i bund inden man
indrykker bakgearet, da der ellers kan op-
stå mislyde og skader på tandhjulene.
fig. 2 – 5-trins gearkasseF0P0119m
5-trins gearkasse fig. 2
Bakgearet Rindkobles fra frigear ved at
flytte gearstangen til højre og bagud.
6-trins gearkasse fig. 2/a
BakgearetRindkobles fra frigear på føl-
gende måde: løft kraven under gears-
tangsknoppen og flyt samtidig gearstangen
til venstre og fremad.
Korrekte gearskift forudsæt-
ter at koblingspedalen trædes
helt i bund. Der må derfor ikke være
forhindringer af nogen art i området
under pedalerne. Overbevis dig om at
en eventuel ekstra måtte er placeret
korrekt og ikke kommer i konflikt med
pedalerne.
VIGTIGT
Lad ikke hånden hvile på
gearstangen under kørslen.
Hvor svagt trykket end måtte
være, kan det med tiden med-
føre unormal slitage på gearkassens
indvendige dele.
fig. 2/a – 6-trins gearkasseF0P0347m

118
KONTROL-
LAMPER OG
MEDDELELSER
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
Tagbagagebærer/skiholder
En eventuel tagbagagebærer eller skihol-
der etc. bør straks afmonteres, når den ik-
ke længere er i brug. Udstyr af denne art
giver øget luftmodstand og dermed øget
brændstofforbrug. Ved transport af særligt
omfangsrigt gods vil det være en fordel at
benytte en trailer.
Elektrisk udstyr
Benyt kun det elektriske udstyr i nødven-
digt omfang. Udstyr som elbagrude, ekstra
forlygter, viskere og blæser for kabine er
meget energikrævende, og øget strøm-
forbrug er ensbetydende med øget brænd-
stofforbrug (op til +25% ved bykørsel).
Klimaanlæg
Brug af aircondition øger brændstoffor-
bruget (gennemsnitligt op til +20%). Når
den udvendige temperatur tillader det, bør
man derfor fortrinsvis benytte ventilati-
onssystemet.
Spoilere
Montering af aerodynamisk udstyr, der ik-
ke er godkendt af fabrikken, kan forøge
luftmodstanden og dermed brændstoffor-
bruget.KØREMÅDE
Start
Lad ikke motoren varme op inden kørslen,
hverken i tomgang eller med forhøjet om-
drejningstal, da opvarmningen derved sker
langsommere med det resultat at brænd-
stofforbruget og emissionerne øges. Sæt
derfor langsomt i gang med det samme, og
undgå høje motoromdrejningstal. På den
måde bliver motoren hurtigere varm.
Unødvendige manøvrer
Undgå at speede motoren op, når du hol-
der for rødt lys, eller inden motoren
standses. Sidstnævnte manøvre er ligesom
„dobbelt udkobling“ helt formålsløs på
moderne biler og resulterer blot i øget
brændstofforbrug og forurening.
Valg af gear
Skift til højere gear så snart trafik- og vej-
forholdene tillader det. Bruger man et la-
vere gear for at opnå en livligere accele-
ration, øges brændstofforbruget.
Kørsel i for højt gear vil dog også øge for-
bruget, emissionerne og slitagen på mo-
toren.ØKONOMISK KØRSEL
Her er nogle nyttige råd om, hvordan du
kan spare på brændstoffet og minimere
skadelige emissioner.
GENERELT
Vedligeholdelse af bilen
Sørg for at bilen får udført de foreskrev-
ne kontroller og justeringer iflg. vedlige-
holdelsesplanen.
Dæk
Kontroller trykket i dækkene med højst
4 ugers mellemrum. Hvis trykket er for
lavt, øges rulningsmodstanden og dermed
brændstofforbruget.
For tungt eller unødigt læs
Undlad at køre med for megen bagage i ba-
gagerummet. Bilens vægt (specielt ved by-
kørsel) og dens stilling i fjedrene indvirker
kraftigt på brændstofforbruget og stabili-
teten.

119
KONTROL-
LAMPER OG
MEDDELELSER
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR
START OG
KØRSEL

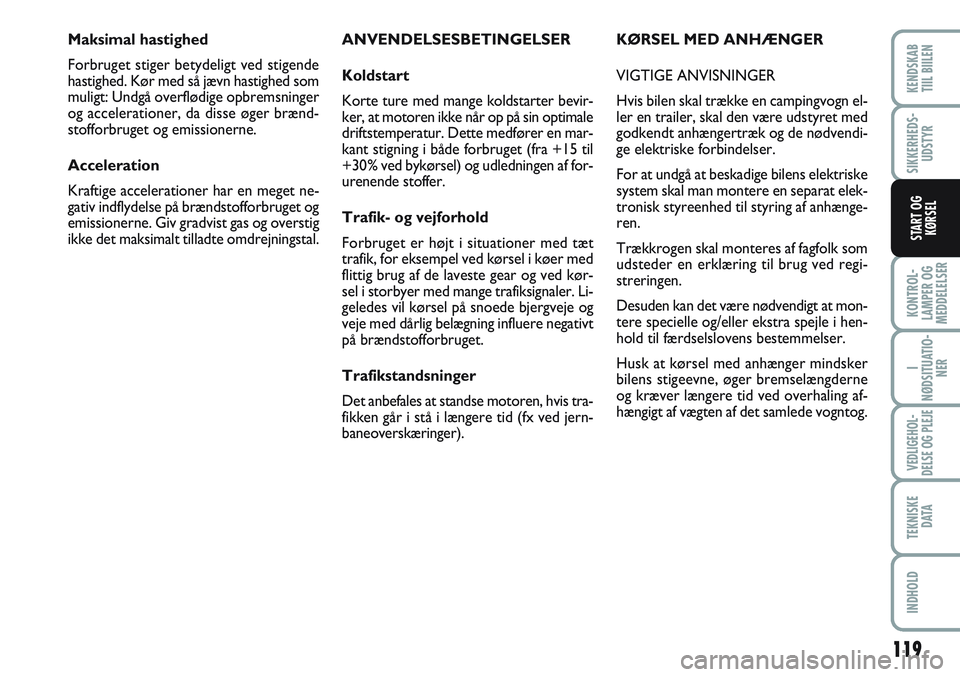

ANVENDELSESBETINGELSER
Koldstart
Korte ture med mange koldstarter bevir-
ker, at motoren ikke når op på sin optimale
driftstemperatur. Dette medfører en mar-
kant stigning i både forbruget (fra +15 til
+30% ved bykørsel) og udledningen af for-
urenende stoffer.
Trafik- og vejforhold
Forbruget er højt i situationer med tæt
trafik, for eksempel ved kørsel i køer med
flittig brug af de laveste gear og ved kør-
sel i storbyer med mange trafiksignaler. Li-
geledes vil kørsel på snoede bjergveje og
veje med dårlig belægning influere negativt
på brændstofforbruget.
Trafikstandsninger
Det anbefales at standse motoren, hvis tra-
fikken går i stå i længere tid (fx ved jern-
baneoverskæringer). Maksimal hastighed
Forbruget stiger betydeligt ved stigende
hastighed. Kør med så jævn hastighed som
muligt: Undgå overflødige opbremsninger
og accelerationer, da disse øger brænd-
stofforbruget og emissionerne.
Acceleration
Kraftige accelerationer har en meget ne-
gativ indflydelse på brændstofforbruget og
emissionerne. Giv gradvist gas og overstig
ikke det maksimalt tilladte omdrejningstal.KØRSEL MED ANHÆNGER
VIGTIGE ANVISNINGER
Hvis bilen skal trække en campingvogn el-
ler en trailer, skal den være udstyret med
godkendt anhængertræk og de nødvendi-
ge elektriske forbindelser.
For at undgå at beskadige bilens elektriske
system skal man montere en separat elek-
tronisk styreenhed til styring af anhænge-
ren.
Trækkrogen skal monteres af fagfolk som
udsteder en erklæring til brug ved regi-
streringen.
Desuden kan det være nødvendigt at mon-
tere specielle og/eller ekstra spejle i hen-
hold til færdselslovens bestemmelser.
Husk at kørsel med anhænger mindsker
bilens stigeevne, øger bremselængderne
og kræver længere tid ved overhaling af-
hængigt af vægten af det samlede vogntog.

120
KONTROL-
LAMPER OG
MEDDELELSER
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR
START OG
KØRSEL

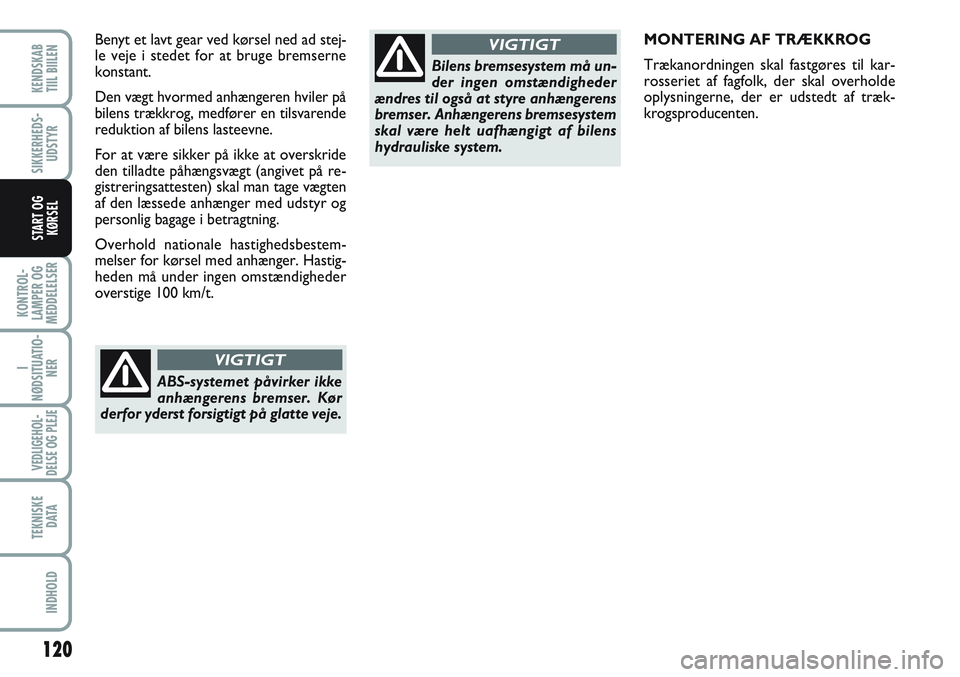

MONTERING AF TRÆKKROG
Trækanordningen skal fastgøres til kar-
rosseriet af fagfolk, der skal overholde
oplysningerne, der er udstedt af træk-
krogsproducenten. Benyt et lavt gear ved kørsel ned ad stej-
le veje i stedet for at bruge bremserne
konstant.
Den vægt hvormed anhængeren hviler på
bilens trækkrog, medfører en tilsvarende
reduktion af bilens lasteevne.
For at være sikker på ikke at overskride
den tilladte påhængsvægt (angivet på re-
gistreringsattesten) skal man tage vægten
af den læssede anhænger med udstyr og
personlig bagage i betragtning.
Overhold nationale hastighedsbestem-
melser for kørsel med anhænger. Hastig-
heden må under ingen omstændigheder
overstige 100 km/t.
ABS-systemet påvirker ikke
anhængerens bremser. Kør
derfor yderst forsigtigt på glatte veje.
VIGTIGT
Bilens bremsesystem må un-
der ingen omstændigheder
ændres til også at styre anhængerens
bremser. Anhængerens bremsesystem
skal være helt uafhængigt af bilens
hydrauliske system.
VIGTIGT

121
KONTROL-
LAMPER OG
MEDDELELSER
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
VIGTIGT! Ved montering af vinterdæk
hvis største tilladte hastighed er lavere end
bilens tophastighed (med et tillæg på 5%),
skal der anbringes en advarsel med angi-
velse af vinterdækkenes højeste tilladte
hastighed på et for bilens fører tydeligt
synligt sted i kabinen (som foreskrevet
i EU-direktiv).
Iflg. gældende lov skal der monteres ens
dæk (mærke og mønster) på alle fire hjul.
Dette er nødvendigt for at opnå den bedst
mulige køresikkerhed, bremsevirkning og
styrbarhed.
Vær opmærksom på at dækkenes om-
drejningsretning ikke bør ændres.SNEKÆDER
Brug af snekæder skal ske i overensstem-
melse med gældende nationale bestem-
melser.
Kæderne må kun monteres på de træk-
kende hjul (forhjulene). Det anbefales at
bruge snekæder fra Fiats tilbehørspro-
gram.
Når kæderne er monteret, skal man køre
10 – 30 meter og derpå efterkontrollere
kædernes spænding.
VIGTIGT! Med monterede snekæder skal
man træde forsigtigt på speederen, for at
undgå eller mest muligt begrænse ud-
skridning af trækhjulene, for ikke pådrage
brud på kæderne, der følgelig kan forår-
sage skader på karrosseriet og de meka-
niske dele.

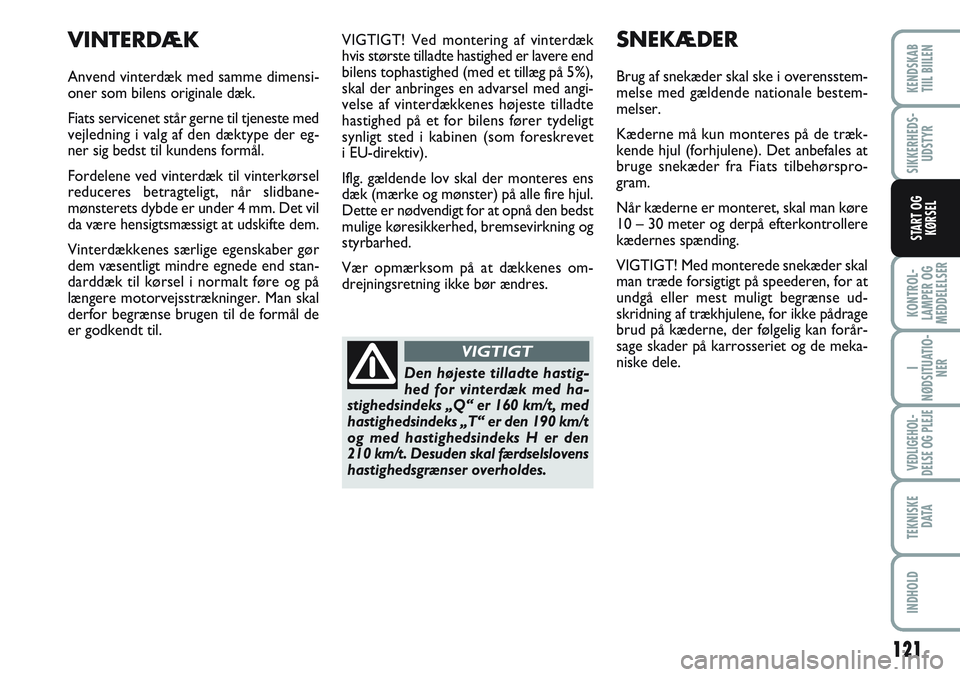

VINTERDÆK
Anvend vinterdæk med samme dimensi-
oner som bilens originale dæk.
Fiats servicenet står gerne til tjeneste med
vejledning i valg af den dæktype der eg-
ner sig bedst til kundens formål.
Fordelene ved vinterdæk til vinterkørsel
reduceres betragteligt, når slidbane-
mønsterets dybde er under 4 mm. Det vil
da være hensigtsmæssigt at udskifte dem.
Vinterdækkenes særlige egenskaber gør
dem væsentligt mindre egnede end stan-
darddæk til kørsel i normalt føre og på
længere motorvejsstrækninger. Man skal
derfor begrænse brugen til de formål de
er godkendt til.
Den højeste tilladte hastig-
hed for vinterdæk med ha-
stighedsindeks „Q“ er 160 km/t, med
hastighedsindeks „T“ er den 190 km/t
og med hastighedsindeks H er den
210 km/t. Desuden skal færdselslovens
hastighedsgrænser overholdes.
VIGTIGT

122
KONTROL-
LAMPER OG
MEDDELELSER
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR
START OG
KØRSEL

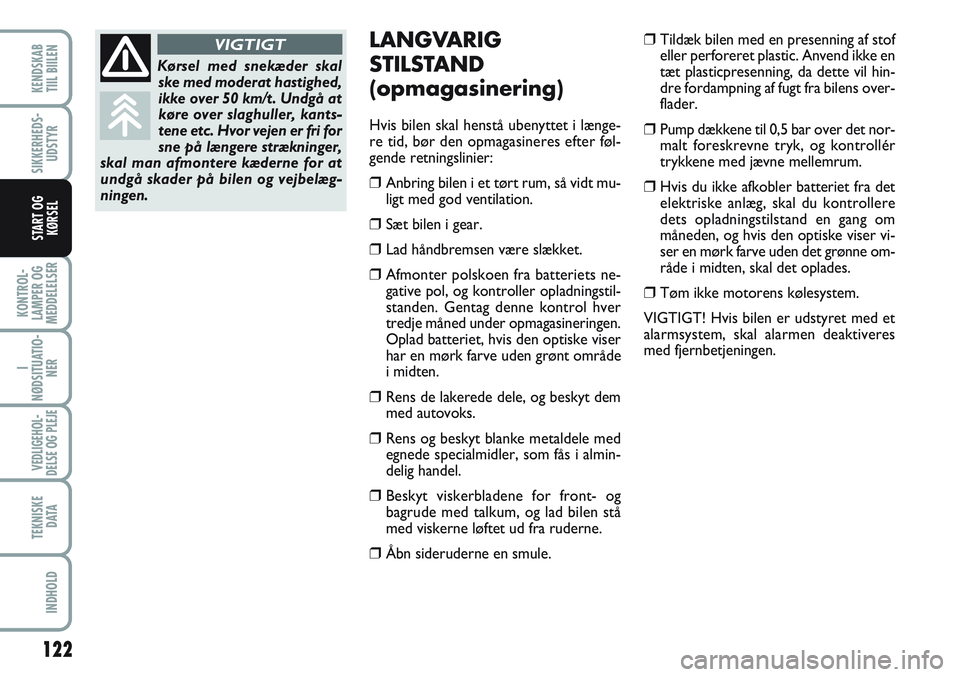

LANGVARIG
STILSTAND
(opmagasinering)
Hvis bilen skal henstå ubenyttet i længe-
re tid, bør den opmagasineres efter føl-
gende retningslinier:
❒Anbring bilen i et tørt rum, så vidt mu-
ligt med god ventilation.
❒Sæt bilen i gear.
❒Lad håndbremsen være slækket.
❒Afmonter polskoen fra batteriets ne-
gative pol, og kontroller opladningstil-
standen. Gentag denne kontrol hver
tredje måned under opmagasineringen.
Oplad batteriet, hvis den optiske viser
har en mørk farve uden grønt område
i midten.
❒Rens de lakerede dele, og beskyt dem
med autovoks.
❒Rens og beskyt blanke metaldele med
egnede specialmidler, som fås i almin-
delig handel.
❒Beskyt viskerbladene for front- og
bagrude med talkum, og lad bilen stå
med viskerne løftet ud fra ruderne.
❒Åbn sideruderne en smule.
❒Tildæk bilen med en presenning af stof
eller perforeret plastic. Anvend ikke en
tæt plasticpresenning, da dette vil hin-
dre fordampning af fugt fra bilens over-
flader.
❒Pump dækkene til 0,5 bar over det nor-
malt foreskrevne tryk, og kontrollér
trykkene med jævne mellemrum.
❒Hvis du ikke afkobler batteriet fra det
elektriske anlæg, skal du kontrollere
dets opladningstilstand en gang om
måneden, og hvis den optiske viser vi-
ser en mørk farve uden det grønne om-
råde i midten, skal det oplades.
❒Tøm ikke motorens kølesystem.
VIGTIGT! Hvis bilen er udstyret med et
alarmsystem, skal alarmen deaktiveres
med fjernbetjeningen.
Kørsel med snekæder skal
ske med moderat hastighed,
ikke over 50 km/t. Undgå at
køre over slaghuller, kants-
tene etc. Hvor vejen er fri for
sne på længere strækninger,
skal man afmontere kæderne for at
undgå skader på bilen og vejbelæg-
ningen.
VIGTIGT

123
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER

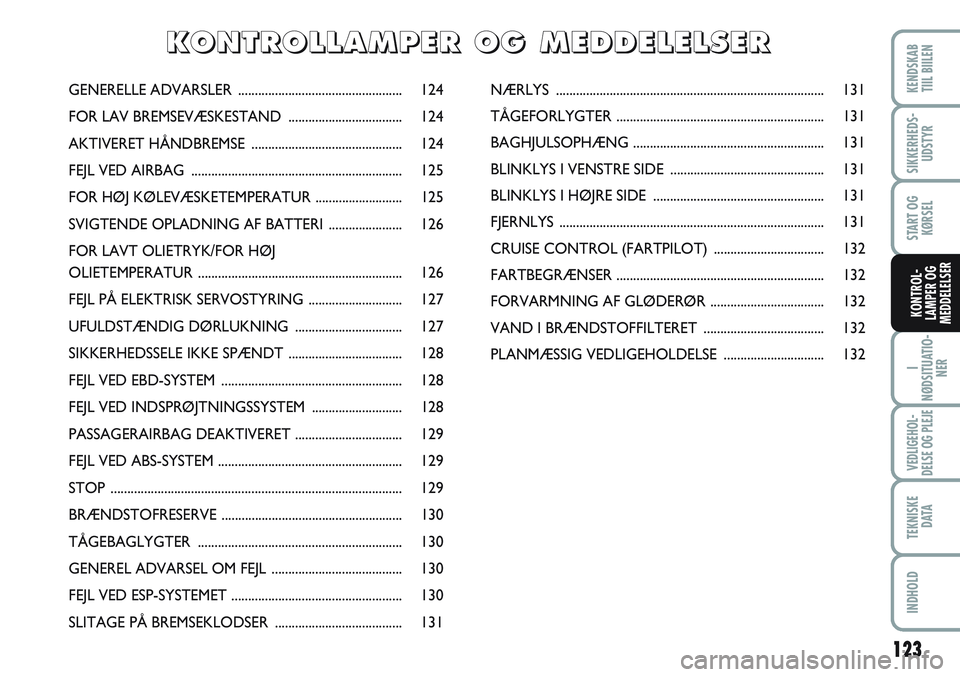

GENERELLE ADVARSLER ................................................. 124
FOR LAV BREMSEVÆSKESTAND .................................. 124
AKTIVERET HÅNDBREMSE ............................................. 124
FEJL VED AIRBAG ............................................................... 125
FOR HØJ KØLEVÆSKETEMPERATUR .......................... 125
SVIGTENDE OPLADNING AF BATTERI ...................... 126
FOR LAVT OLIETRYK/FOR HØJ
OLIETEMPERATUR ............................................................. 126
FEJL PÅ ELEKTRISK SERVOSTYRING ............................ 127
UFULDSTÆNDIG DØRLUKNING ................................ 127
SIKKERHEDSSELE IKKE SPÆNDT .................................. 128
FEJL VED EBD-SYSTEM ...................................................... 128
FEJL VED INDSPRØJTNINGSSYSTEM ........................... 128
PASSAGERAIRBAG DEAKTIVERET ................................ 129
FEJL VED ABS-SYSTEM ....................................................... 129
STOP ....................................................................................... 129
BRÆNDSTOFRESERVE ...................................................... 130
TÅGEBAGLYGTER ............................................................. 130
GENEREL ADVARSEL OM FEJL ....................................... 130
FEJL VED ESP-SYSTEMET ................................................... 130
SLITAGE PÅ BREMSEKLODSER ...................................... 131NÆRLYS ................................................................................ 131
TÅGEFORLYGTER .............................................................. 131
BAGHJULSOPHÆNG ......................................................... 131
BLINKLYS I VENSTRE SIDE .............................................. 131
BLINKLYS I HØJRE SIDE ................................................... 131
FJERNLYS ............................................................................... 131
CRUISE CONTROL (FARTPILOT) ................................. 132
FARTBEGRÆNSER .............................................................. 132
FORVARMNING AF GLØDERØR .................................. 132
VAND I BRÆNDSTOFFILTERET .................................... 132
PLANMÆSSIG VEDLIGEHOLDELSE .............................. 132
K K
O O
N N
T T
R R
O O
L L
L L
A A
M M
P P
E E
R R
O O
G G
M M
E E
D D
D D
E E
L L
E E
L L
S S
E E
R R

124
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER

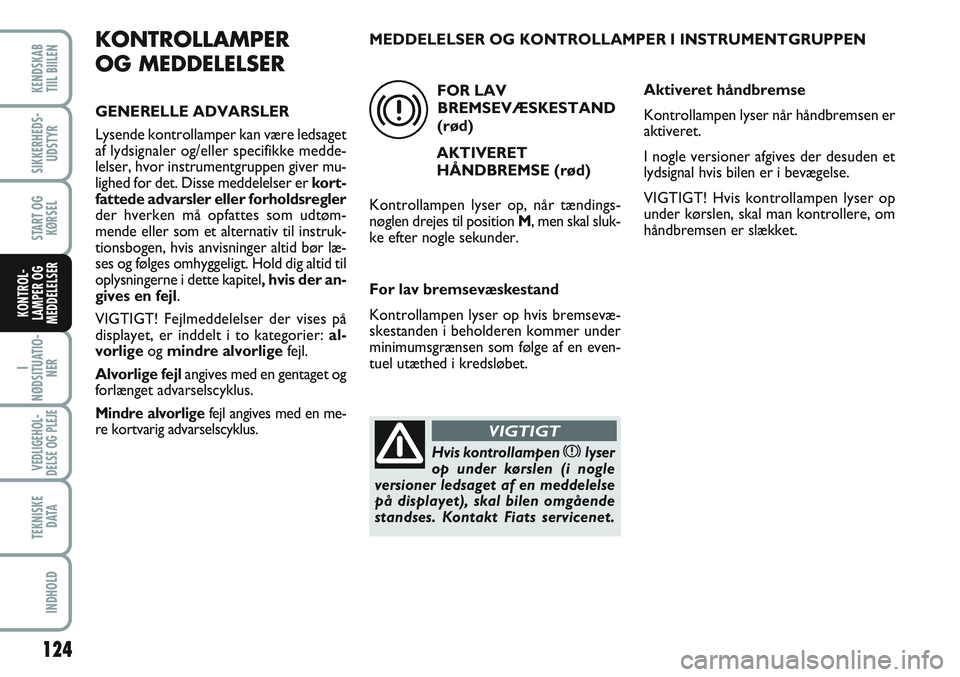

KONTROLLAMPER
OG MEDDELELSER
GENERELLE ADVARSLER
Lysende kontrollamper kan være ledsaget
af lydsignaler og/eller specifikke medde-
lelser, hvor instrumentgruppen giver mu-
lighed for det. Disse meddelelser er kort-
fattede advarsler eller forholdsregler
der hverken må opfattes som udtøm-
mende eller som et alternativ til instruk-
tionsbogen, hvis anvisninger altid bør læ-
ses og følges omhyggeligt. Hold dig altid til
oplysningerne i dette kapitel, hvis der an-
gives en fejl.
VIGTIGT! Fejlmeddelelser der vises på
displayet, er inddelt i to kategorier: al-
vorligeog mindre alvorligefejl.
Alvorlige fejlangives med en gentaget og
forlænget advarselscyklus.
Mindre alvorligefejl angives med en me-
re kortvarig advarselscyklus.
FOR LAV
BREMSEVÆSKESTAND
(rød)
AKTIVERET
HÅNDBREMSE (rød)
Kontrollampen lyser op, når tændings-
nøglen drejes til position M, men skal sluk-
ke efter nogle sekunder.
For lav bremsevæskestand
Kontrollampen lyser op hvis bremsevæ-
skestanden i beholderen kommer under
minimumsgrænsen som følge af en even-
tuel utæthed i kredsløbet.
x
Hvis kontrollampen xlyser
op under kørslen (i nogle
versioner ledsaget af en meddelelse
på displayet), skal bilen omgående
standses. Kontakt Fiats servicenet.
VIGTIGT
Aktiveret håndbremse
Kontrollampen lyser når håndbremsen er
aktiveret.
I nogle versioner afgives der desuden et
lydsignal hvis bilen er i bevægelse.
VIGTIGT! Hvis kontrollampen lyser op
under kørslen, skal man kontrollere, om
håndbremsen er slækket. MEDDELELSER OG KONTROLLAMPER I INSTRUMENTGRUPPEN

125
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER

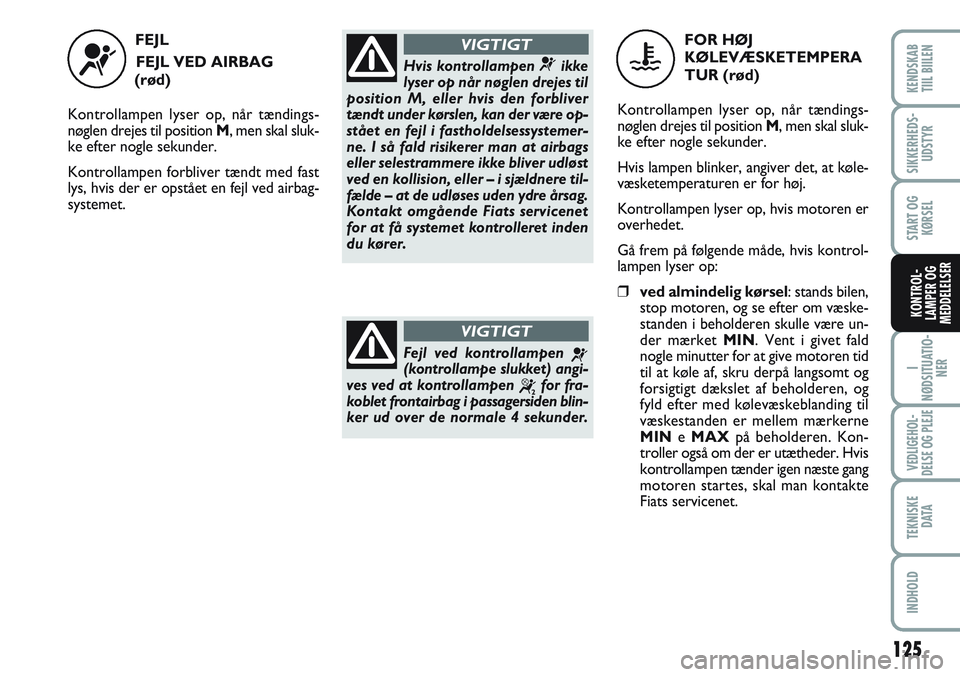

FEJL
FEJL VED AIRBAG
(rød)
Kontrollampen lyser op, når tændings-
nøglen drejes til position M, men skal sluk-
ke efter nogle sekunder.
Kontrollampen forbliver tændt med fast
lys, hvis der er opstået en fejl ved airbag-
systemet.
¬Hvis kontrollampen ¬ikke
lyser op når nøglen drejes til
position M, eller hvis den forbliver
tændt under kørslen, kan der være op-
stået en fejl i fastholdelsessystemer-
ne. I så fald risikerer man at airbags
eller selestrammere ikke bliver udløst
ved en kollision, eller – i sjældnere til-
fælde – at de udløses uden ydre årsag.
Kontakt omgående Fiats servicenet
for at få systemet kontrolleret inden
du kører.
VIGTIGT
Fejl ved kontrollampen ¬(kontrollampe slukket) angi-
ves ved at kontrollampen
“for fra-
koblet frontairbag i passagersiden blin-
ker ud over de normale 4 sekunder.
VIGTIGT
FOR HØJ
KØLEVÆSKETEMPERA
TUR (rød)
Kontrollampen lyser op, når tændings-
nøglen drejes til position M, men skal sluk-
ke efter nogle sekunder.
Hvis lampen blinker, angiver det, at køle-
væsketemperaturen er for høj.
Kontrollampen lyser op, hvis motoren er
overhedet.
Gå frem på følgende måde, hvis kontrol-
lampen lyser op:
❒ved almindelig kørsel: stands bilen,
stop motoren, og se efter om væske-
standen i beholderen skulle være un-
der mærket MIN. Vent i givet fald
nogle minutter for at give motoren tid
til at køle af, skru derpå langsomt og
forsigtigt dækslet af beholderen, og
fyld efter med kølevæskeblanding til
væskestanden er mellem mærkerne
MINe MAXpå beholderen. Kon-
troller også om der er utætheder. Hvis
kontrollampen tænder igen næste gang
motoren startes, skal man kontakte
Fiats servicenet.
u

FOR LAVT
OLIETRYK/FOR HØJ
OLIETEMPERATUR
(rød)
Kontrollampen i instrumentgruppen lyser
op, når tændingsnøglen drejes til position
M, men skal slukke så snart motoren er
startet.
v
Hvis kontrollampen vtændes under kørslen, skal
bilen omgående standses. Kontakt
Fiats servicenet.
VIGTIGT
126
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER

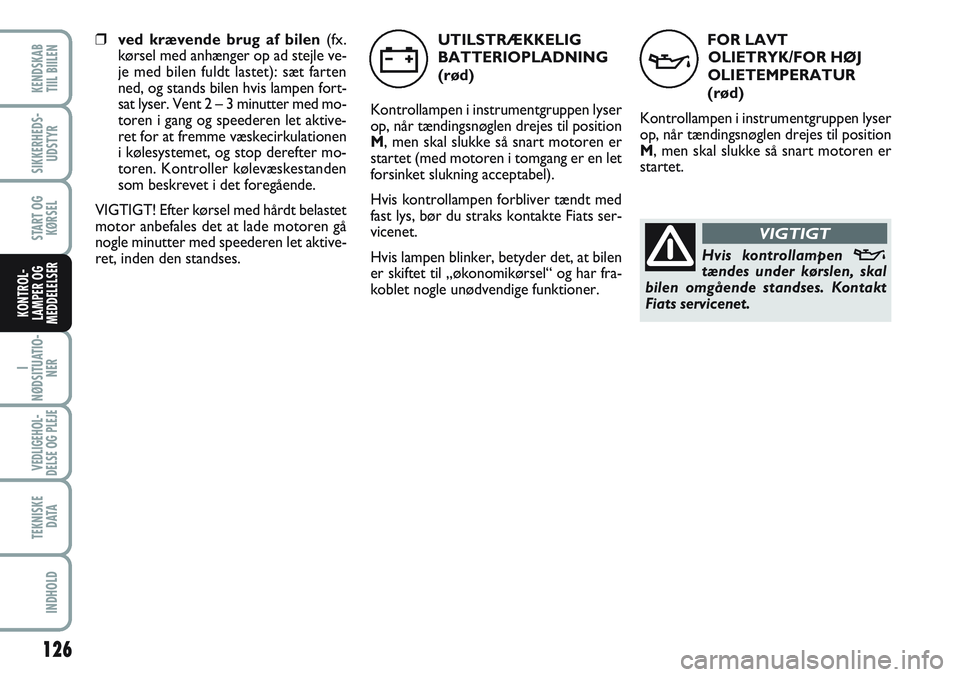

❒ved krævende brug af bilen(fx.
kørsel med anhænger op ad stejle ve-
je med bilen fuldt lastet): sæt farten
ned, og stands bilen hvis lampen fort-
sat lyser. Vent 2 – 3 minutter med mo-
toren i gang og speederen let aktive-
ret for at fremme væskecirkulationen
i kølesystemet, og stop derefter mo-
toren. Kontroller kølevæskestanden
som beskrevet i det foregående.
VIGTIGT! Efter kørsel med hårdt belastet
motor anbefales det at lade motoren gå
nogle minutter med speederen let aktive-
ret, inden den standses.UTILSTRÆKKELIG
BATTERIOPLADNING
(rød)
Kontrollampen i instrumentgruppen lyser
op, når tændingsnøglen drejes til position
M, men skal slukke så snart motoren er
startet (med motoren i tomgang er en let
forsinket slukning acceptabel).
Hvis kontrollampen forbliver tændt med
fast lys, bør du straks kontakte Fiats ser-
vicenet.
Hvis lampen blinker, betyder det, at bilen
er skiftet til „økonomikørsel“ og har fra-
koblet nogle unødvendige funktioner.
w
