FIAT SCUDO 2012 Instructieboek (in Dutch)

97
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID

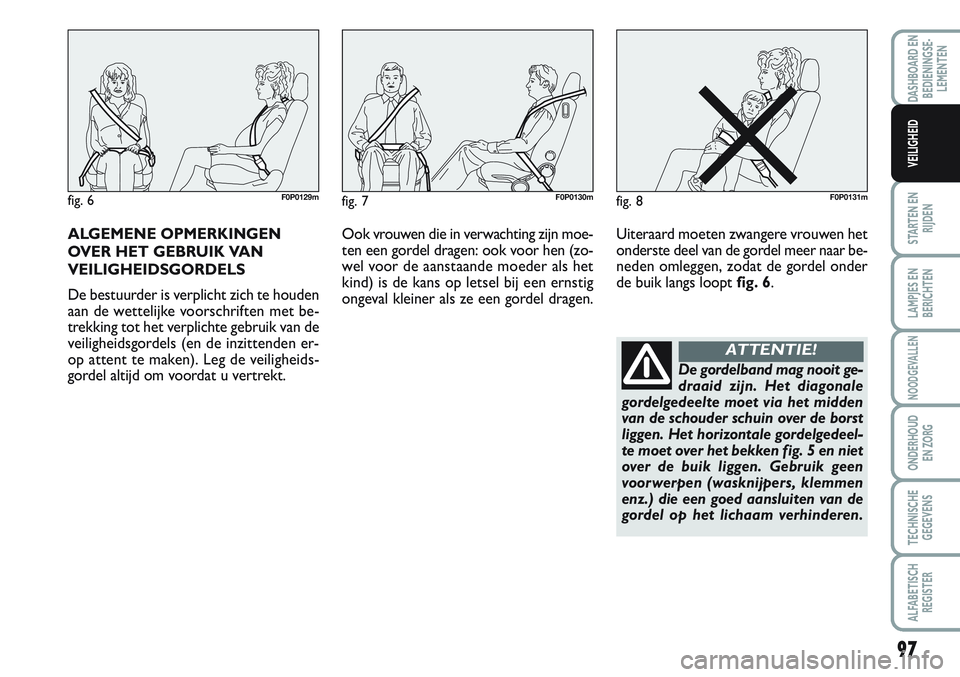

ALGEMENE OPMERKINGEN
OVER HET GEBRUIK VAN
VEILIGHEIDSGORDELS
De bestuurder is verplicht zich te houden
aan de wettelijke voorschriften met be-
trekking tot het verplichte gebruik van de
veiligheidsgordels (en de inzittenden er-
op attent te maken). Leg de veiligheids-
gordel altijd om voordat u vertrekt.Ook vrouwen die in verwachting zijn moe-
ten een gordel dragen: ook voor hen (zo-
wel voor de aanstaande moeder als het
kind) is de kans op letsel bij een ernstig
ongeval kleiner als ze een gordel dragen.Uiteraard moeten zwangere vrouwen het
onderste deel van de gordel meer naar be-
neden omleggen, zodat de gordel onder
de buik langs loopt fig. 6.
fig. 6F0P0129mfig. 7F0P0130mfig. 8F0P0131m
De gordelband mag nooit ge-
draaid zijn. Het diagonale
gordelgedeelte moet via het midden
van de schouder schuin over de borst
liggen. Het horizontale gordelgedeel-
te moet over het bekken fig. 5 en niet
over de buik liggen. Gebruik geen
voorwerpen (wasknijpers, klemmen
enz.) die een goed aansluiten van de
gordel op het lichaam verhinderen.
ATTENTIE!

98
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID

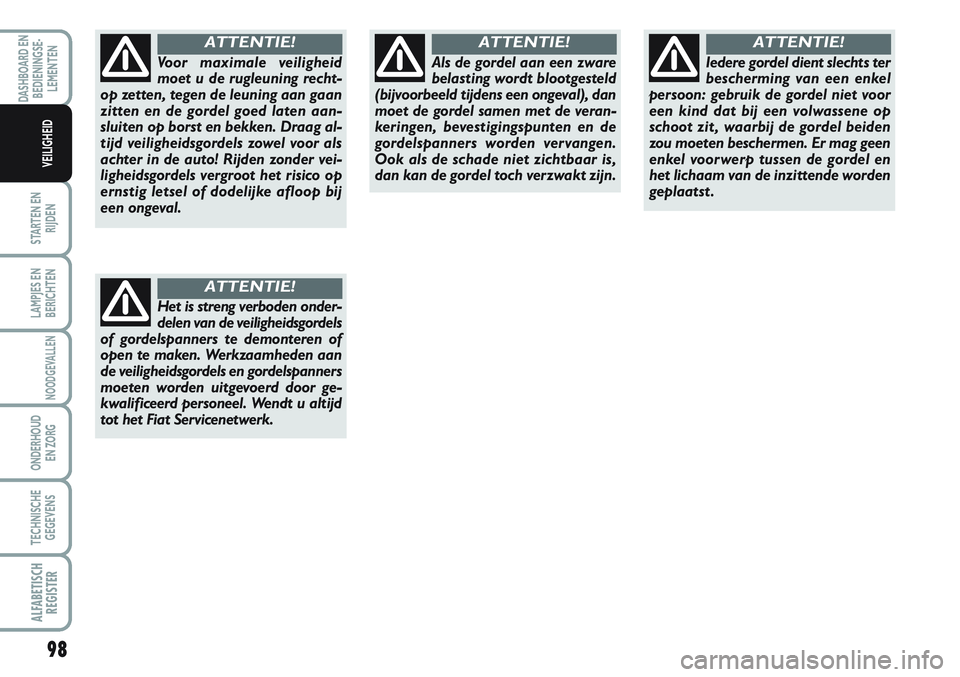

Voor maximale veiligheid
moet u de rugleuning recht-
op zetten, tegen de leuning aan gaan
zitten en de gordel goed laten aan-
sluiten op borst en bekken. Draag al-
tijd veiligheidsgordels zowel voor als
achter in de auto! Rijden zonder vei-
ligheidsgordels vergroot het risico op
ernstig letsel of dodelijke afloop bij
een ongeval.
ATTENTIE!
Het is streng verboden onder-
delen van de veiligheidsgordels
of gordelspanners te demonteren of
open te maken. Werkzaamheden aan
de veiligheidsgordels en gordelspanners
moeten worden uitgevoerd door ge-
kwalificeerd personeel. Wendt u altijd
tot het Fiat Servicenetwerk.
ATTENTIE!
Als de gordel aan een zware
belasting wordt blootgesteld
(bijvoorbeeld tijdens een ongeval), dan
moet de gordel samen met de veran-
keringen, bevestigingspunten en de
gordelspanners worden vervangen.
Ook als de schade niet zichtbaar is,
dan kan de gordel toch verzwakt zijn.
ATTENTIE!
Iedere gordel dient slechts ter
bescherming van een enkel
persoon: gebruik de gordel niet voor
een kind dat bij een volwassene op
schoot zit , waarbij de gordel beiden
zou moeten beschermen. Er mag geen
enkel voorwerp tussen de gordel en
het lichaam van de inzittende worden
geplaatst .
ATTENTIE!

99
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID

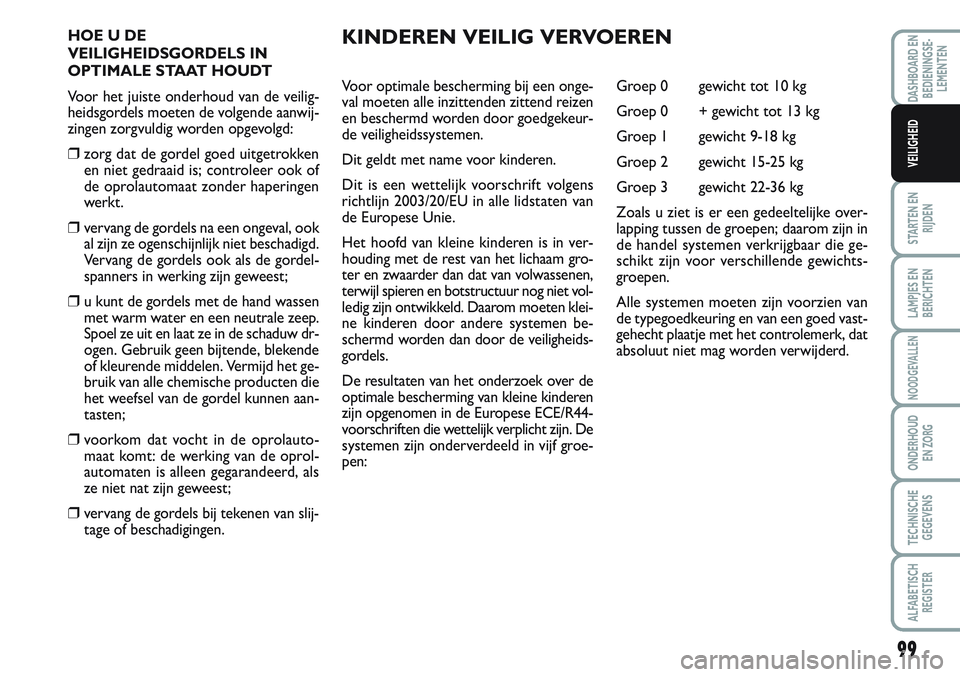

HOE U DE
VEILIGHEIDSGORDELS IN
OPTIMALE STAAT HOUDT
Voor het juiste onderhoud van de veilig-
heidsgordels moeten de volgende aanwij-
zingen zorgvuldig worden opgevolgd:
❒zorg dat de gordel goed uitgetrokken
en niet gedraaid is; controleer ook of
de oprolautomaat zonder haperingen
werkt.
❒vervang de gordels na een ongeval, ook
al zijn ze ogenschijnlijk niet beschadigd.
Vervang de gordels ook als de gordel-
spanners in werking zijn geweest;
❒u kunt de gordels met de hand wassen
met warm water en een neutrale zeep.
Spoel ze uit en laat ze in de schaduw dr-
ogen. Gebruik geen bijtende, blekende
of kleurende middelen. Vermijd het ge-
bruik van alle chemische producten die
het weefsel van de gordel kunnen aan-
tasten;
❒voorkom dat vocht in de oprolauto-
maat komt: de werking van de oprol-
automaten is alleen gegarandeerd, als
ze niet nat zijn geweest;
❒vervang de gordels bij tekenen van slij-
tage of beschadigingen.Voor optimale bescherming bij een onge-
val moeten alle inzittenden zittend reizen
en beschermd worden door goedgekeur-
de veiligheidssystemen.
Dit geldt met name voor kinderen.
Dit is een wettelijk voorschrift volgens
richtlijn 2003/20/EU in alle lidstaten van
de Europese Unie.
Het hoofd van kleine kinderen is in ver-
houding met de rest van het lichaam gro-
ter en zwaarder dan dat van volwassenen,
terwijl spieren en botstructuur nog niet vol-
ledig zijn ontwikkeld. Daarom moeten klei-
ne kinderen door andere systemen be-
schermd worden dan door de veiligheids-
gordels.
De resultaten van het onderzoek over de
optimale bescherming van kleine kinderen
zijn opgenomen in de Europese ECE/R44-
voorschriften die wettelijk verplicht zijn. De
systemen zijn onderverdeeld in vijf groe-
pen:Groep 0 gewicht tot 10 kg
Groep 0 + gewicht tot 13 kg
Groep 1 gewicht 9-18 kg
Groep 2 gewicht 15-25 kg
Groep 3 gewicht 22-36 kg
Zoals u ziet is er een gedeeltelijke over-
lapping tussen de groepen; daarom zijn in
de handel systemen verkrijgbaar die ge-
schikt zijn voor verschillende gewichts-
groepen.
Alle systemen moeten zijn voorzien van
de typegoedkeuring en van een goed vast-
gehecht plaatje met het controlemerk, dat
absoluut niet mag worden verwijderd.
KINDEREN VEILIG VERVOEREN

100
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID

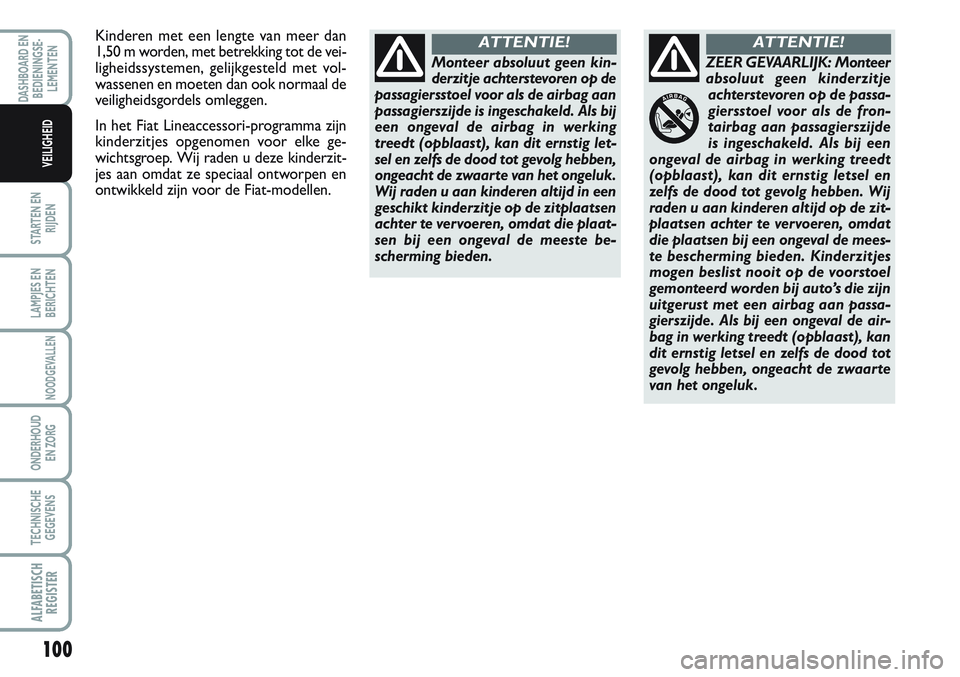

Monteer absoluut geen kin-
derzitje achterstevoren op de
passagiersstoel voor als de airbag aan
passagierszijde is ingeschakeld. Als bij
een ongeval de airbag in werking
treedt (opblaast), kan dit ernstig let-
sel en zelfs de dood tot gevolg hebben,
ongeacht de zwaar te van het ongeluk.
Wij raden u aan kinderen altijd in een
geschikt kinderzitje op de zitplaatsen
achter te vervoeren, omdat die plaat-
sen bij een ongeval de meeste be-
scherming bieden.
ATTENTIE!
ZEER GEVAARLIJK: Monteer
absoluut geen kinderzitje
achterstevoren op de passa-
giersstoel voor als de fron-
tairbag aan passagierszijde
is ingeschakeld. Als bij een
ongeval de airbag in werking treedt
(opblaast), kan dit ernstig letsel en
zelfs de dood tot gevolg hebben. Wij
raden u aan kinderen altijd op de zit-
plaatsen achter te vervoeren, omdat
die plaatsen bij een ongeval de mees-
te bescherming bieden. Kinderzitjes
mogen beslist nooit op de voorstoel
gemonteerd worden bij auto’s die zijn
uitgerust met een airbag aan passa-
gierszijde. Als bij een ongeval de air-
bag in werking treedt (opblaast), kan
dit ernstig letsel en zelfs de dood tot
gevolg hebben, ongeacht de zwaar te
van het ongeluk.
ATTENTIE!Kinderen met een lengte van meer dan
1,50 m worden, met betrekking tot de vei-
ligheidssystemen, gelijkgesteld met vol-
wassenen en moeten dan ook normaal de
veiligheidsgordels omleggen.
In het Fiat Lineaccessori-programma zijn
kinderzitjes opgenomen voor elke ge-
wichtsgroep. Wij raden u deze kinderzit-
jes aan omdat ze speciaal ontworpen en
ontwikkeld zijn voor de Fiat-modellen.

101
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID

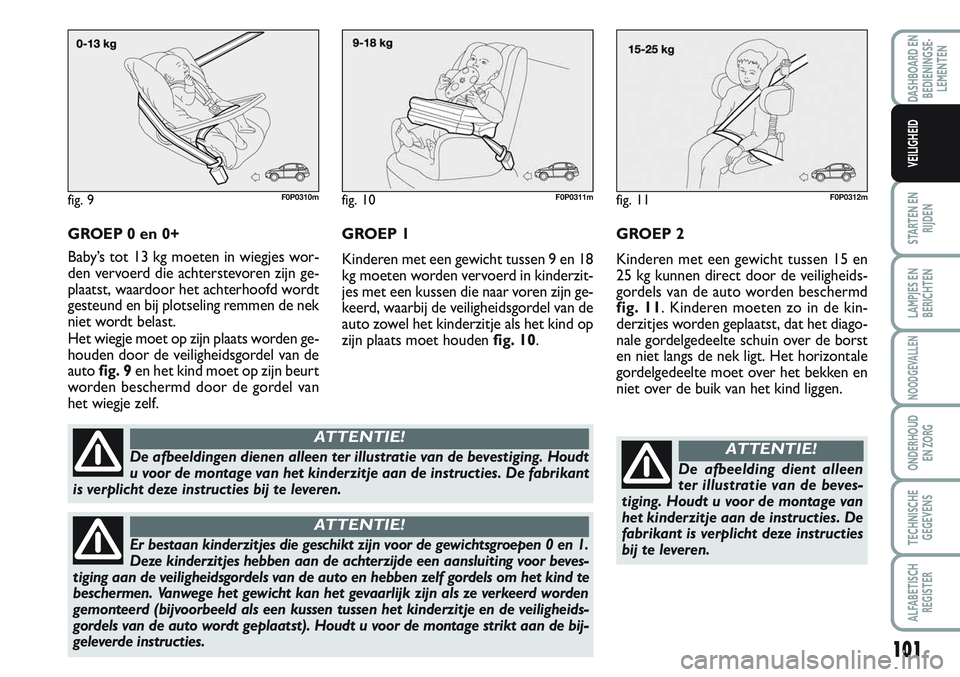

GROEP 0 en 0+
Baby’s tot 13 kg moeten in wiegjes wor-
den vervoerd die achterstevoren zijn ge-
plaatst, waardoor het achterhoofd wordt
gesteund en bij plotseling remmen de nek
niet wordt belast.
Het wiegje moet op zijn plaats worden ge-
houden door de veiligheidsgordel van de
auto fig. 9en het kind moet op zijn beurt
worden beschermd door de gordel van
het wiegje zelf.
fig. 9F0P0310m
De afbeeldingen dienen alleen ter illustratie van de bevestiging. Houdt
u voor de montage van het kinderzitje aan de instructies. De fabrikant
is verplicht deze instructies bij te leveren.
ATTENTIE!
Er bestaan kinderzitjes die geschikt zijn voor de gewichtsgroepen 0 en 1.
Deze kinderzitjes hebben aan de achterzijde een aansluiting voor beves-
tiging aan de veiligheidsgordels van de auto en hebben zelf gordels om het kind te
beschermen. Vanwege het gewicht kan het gevaarlijk zijn als ze verkeerd worden
gemonteerd (bijvoorbeeld als een kussen tussen het kinderzitje en de veiligheids-
gordels van de auto wordt geplaatst). Houdt u voor de montage strikt aan de bij-
geleverde instructies.
ATTENTIE!
fig. 10F0P0311mfig. 11F0P0312m
GROEP 2
Kinderen met een gewicht tussen 15 en
25 kg kunnen direct door de veiligheids-
gordels van de auto worden beschermd
fig. 11. Kinderen moeten zo in de kin-
derzitjes worden geplaatst, dat het diago-
nale gordelgedeelte schuin over de borst
en niet langs de nek ligt. Het horizontale
gordelgedeelte moet over het bekken en
niet over de buik van het kind liggen. GROEP 1
Kinderen met een gewicht tussen 9 en 18
kg moeten worden vervoerd in kinderzit-
jes met een kussen die naar voren zijn ge-
keerd, waarbij de veiligheidsgordel van de
auto zowel het kinderzitje als het kind op
zijn plaats moet houden fig. 10.
De afbeelding dient alleen
ter illustratie van de beves-
tiging. Houdt u voor de montage van
het kinderzitje aan de instructies. De
fabrikant is verplicht deze instructies
bij te leveren.
ATTENTIE!

102
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID

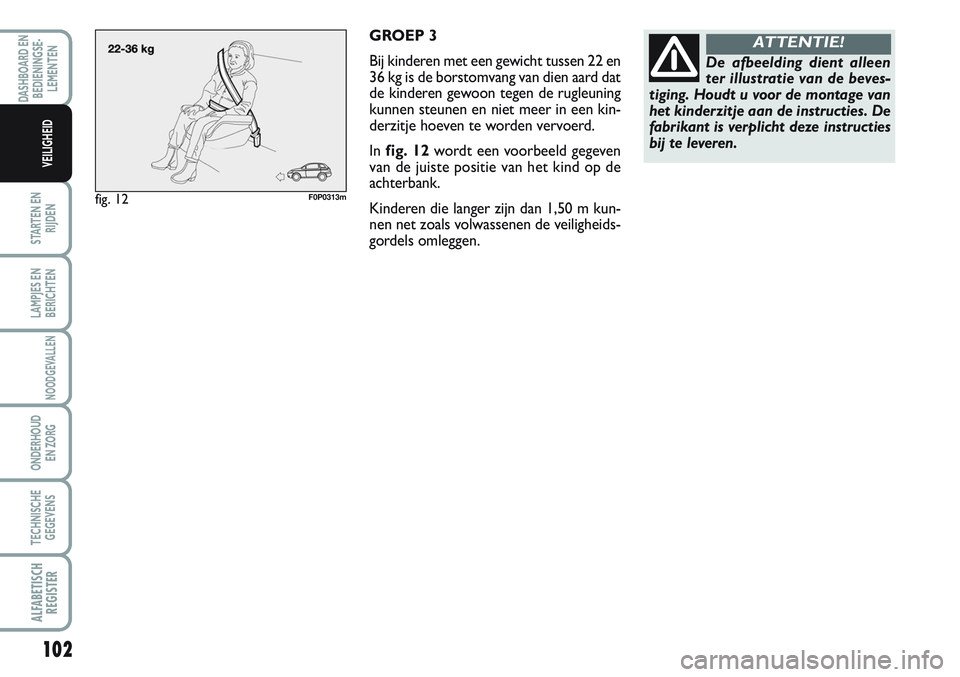

GROEP 3
Bij kinderen met een gewicht tussen 22 en
36 kg is de borstomvang van dien aard dat
de kinderen gewoon tegen de rugleuning
kunnen steunen en niet meer in een kin-
derzitje hoeven te worden vervoerd.
Infig. 12wordt een voorbeeld gegeven
van de juiste positie van het kind op de
achterbank.
Kinderen die langer zijn dan 1,50 m kun-
nen net zoals volwassenen de veiligheids-
gordels omleggen.
fig. 12F0P0313m
De afbeelding dient alleen
ter illustratie van de beves-
tiging. Houdt u voor de montage van
het kinderzitje aan de instructies. De
fabrikant is verplicht deze instructies
bij te leveren.
ATTENTIE!

103
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID

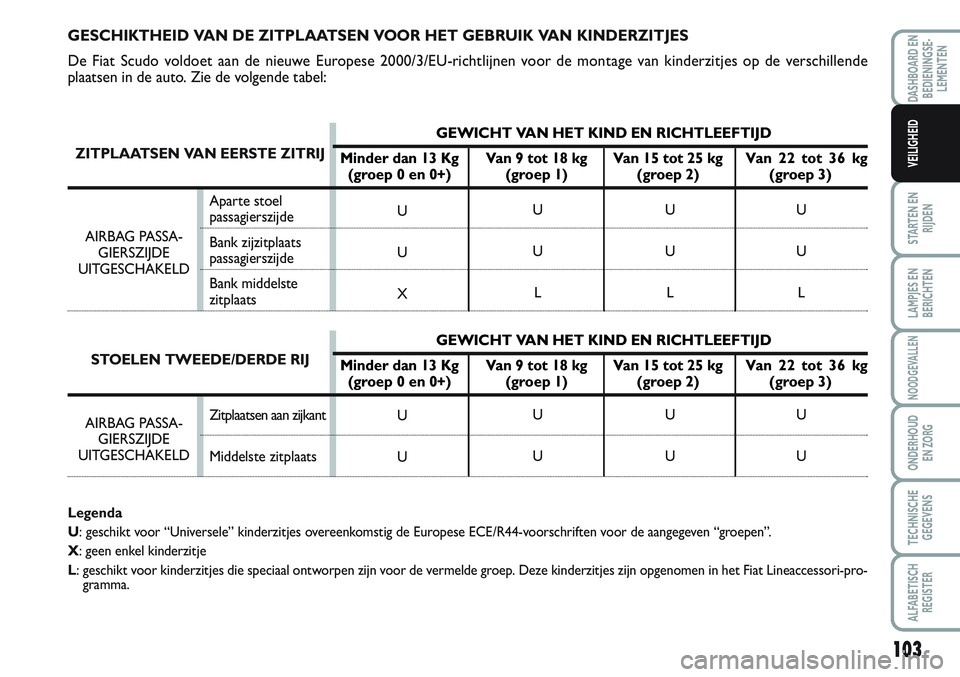

GESCHIKTHEID VAN DE ZITPLAATSEN VOOR HET GEBRUIK VAN KINDERZITJES
De Fiat Scudo voldoet aan de nieuwe Europese 2000/3/EU-richtlijnen voor de montage van kinderzitjes op de verschillende
plaatsen in de auto. Zie de volgende tabel:
Legenda
U: geschikt voor “Universele” kinderzitjes overeenkomstig de Europese ECE/R44-voorschriften voor de aangegeven “groepen”.
X: geen enkel kinderzitje
L: geschikt voor kinderzitjes die speciaal ontworpen zijn voor de vermelde groep. Deze kinderzitjes zijn opgenomen in het Fiat Lineaccessori-pro-
gramma.
U
U
X
U
UU
U
L
U
UU
U
L
U
UU
U
L
U
U
ZITPLAATSEN VAN EERSTE ZITRIJ
STOELEN TWEEDE/DERDE RIJ
Zitplaatsen aan zijkant
Middelste zitplaats
AIRBAG PASSA-
GIERSZIJDE
UITGESCHAKELD
GEWICHT VAN HET KIND EN RICHTLEEFTIJD
Minder dan 13 Kg Van 9 tot 18 kg Van 15 tot 25 kg Van 22 tot 36 kg
(groep 0 en 0+) (groep 1) (groep 2) (groep 3)
GEWICHT VAN HET KIND EN RICHTLEEFTIJD
Minder dan 13 Kg Van 9 tot 18 kg Van 15 tot 25 kg Van 22 tot 36 kg
(groep 0 en 0+) (groep 1) (groep 2) (groep 3)
Aparte stoel
passagierszijde
Bank zijzitplaats
passagierszijde
Bank middelste
zitplaats
AIRBAG PASSA-
GIERSZIJDE
UITGESCHAKELD

104
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID

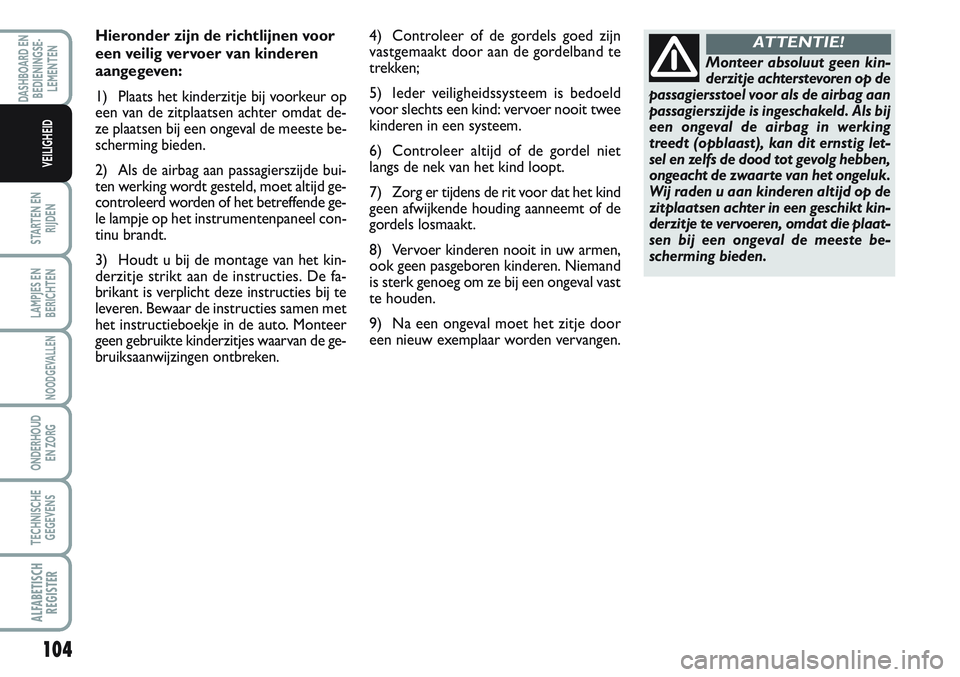

Hieronder zijn de richtlijnen voor
een veilig vervoer van kinderen
aangegeven:
1) Plaats het kinderzitje bij voorkeur op
een van de zitplaatsen achter omdat de-
ze plaatsen bij een ongeval de meeste be-
scherming bieden.
2) Als de airbag aan passagierszijde bui-
ten werking wordt gesteld, moet altijd ge-
controleerd worden of het betreffende ge-
le lampje op het instrumentenpaneel con-
tinu brandt.
3) Houdt u bij de montage van het kin-
derzitje strikt aan de instructies. De fa-
brikant is verplicht deze instructies bij te
leveren. Bewaar de instructies samen met
het instructieboekje in de auto. Monteer
geen gebruikte kinderzitjes waarvan de ge-
bruiksaanwijzingen ontbreken.4) Controleer of de gordels goed zijn
vastgemaakt door aan de gordelband te
trekken;
5) Ieder veiligheidssysteem is bedoeld
voor slechts een kind: vervoer nooit twee
kinderen in een systeem.
6) Controleer altijd of de gordel niet
langs de nek van het kind loopt.
7) Zorg er tijdens de rit voor dat het kind
geen afwijkende houding aanneemt of de
gordels losmaakt.
8) Vervoer kinderen nooit in uw armen,
ook geen pasgeboren kinderen. Niemand
is sterk genoeg om ze bij een ongeval vast
te houden.
9) Na een ongeval moet het zitje door
een nieuw exemplaar worden vervangen.
Monteer absoluut geen kin-
derzitje achterstevoren op de
passagiersstoel voor als de airbag aan
passagierszijde is ingeschakeld. Als bij
een ongeval de airbag in werking
treedt (opblaast), kan dit ernstig let-
sel en zelfs de dood tot gevolg hebben,
ongeacht de zwaar te van het ongeluk.
Wij raden u aan kinderen altijd op de
zitplaatsen achter in een geschikt kin-
derzitje te vervoeren, omdat die plaat-
sen bij een ongeval de meeste be-
scherming bieden.
ATTENTIE!

105
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID

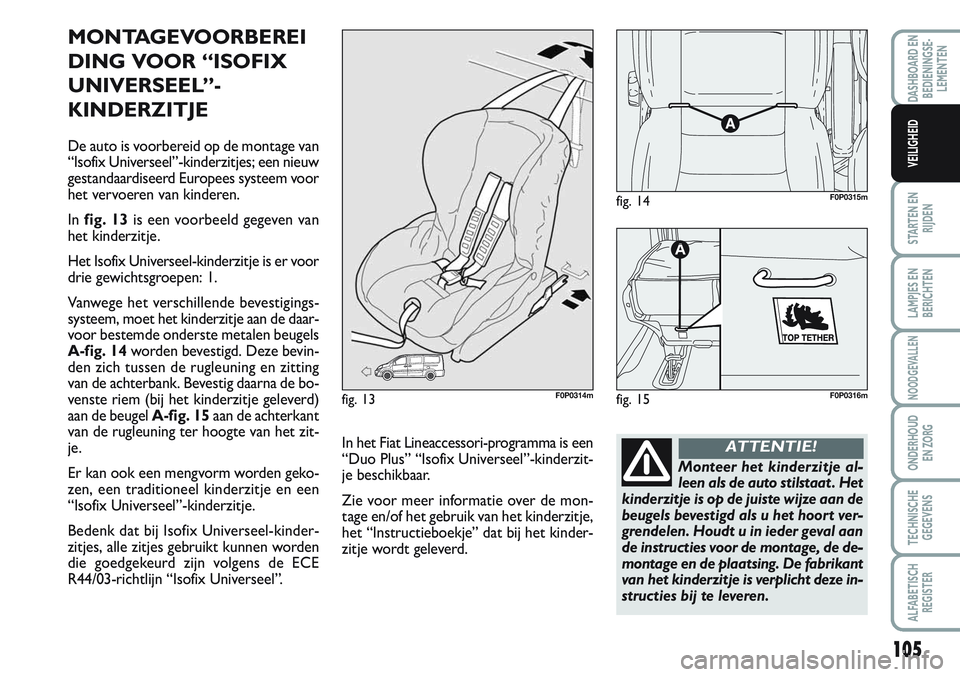

MONTAGEVOORBEREI
DING VOOR “ISOFIX
UNIVERSEEL”-
KINDERZITJE
De auto is voorbereid op de montage van
“Isofix Universeel”-kinderzitjes; een nieuw
gestandaardiseerd Europees systeem voor
het vervoeren van kinderen.
Infig. 13is een voorbeeld gegeven van
het kinderzitje.
Het Isofix Universeel-kinderzitje is er voor
drie gewichtsgroepen: 1.
Vanwege het verschillende bevestigings-
systeem, moet het kinderzitje aan de daar-
voor bestemde onderste metalen beugels
A-fig. 14worden bevestigd. Deze bevin-
den zich tussen de rugleuning en zitting
van de achterbank. Bevestig daarna de bo-
venste riem (bij het kinderzitje geleverd)
aan de beugel A-fig. 15aan de achterkant
van de rugleuning ter hoogte van het zit-
je.
Er kan ook een mengvorm worden geko-
zen, een traditioneel kinderzitje en een
“Isofix Universeel”-kinderzitje.
Bedenk dat bij Isofix Universeel-kinder-
zitjes, alle zitjes gebruikt kunnen worden
die goedgekeurd zijn volgens de ECE
R44/03-richtlijn “Isofix Universeel”.
fig. 14F0P0315m
fig. 13F0P0314mfig. 15
A
F0P0316m
Monteer het kinderzitje al-
leen als de auto stilstaat . Het
kinderzitje is op de juiste wijze aan de
beugels bevestigd als u het hoort ver-
grendelen. Houdt u in ieder geval aan
de instructies voor de montage, de de-
montage en de plaatsing. De fabrikant
van het kinderzitje is verplicht deze in-
structies bij te leveren.
ATTENTIE!In het Fiat Lineaccessori-programma is een
“Duo Plus” “Isofix Universeel”-kinderzit-
je beschikbaar.
Zie voor meer informatie over de mon-
tage en/of het gebruik van het kinderzitje,
het “Instructieboekje” dat bij het kinder-
zitje wordt geleverd.

106
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID
FRONTAIRBAGS
De auto is uitgerust met frontairbags, aan
bestuurders- en passagierszijde, en een
knie-airbag aan bestuurderszijde (indien
aanwezig).
De frontairbags (bestuurder en passagier)
en de knie-airbag aan bestuurderszijde (in-
dien aanwezig) beschermen de inzittenden
voor bij middelzware en zware frontale
botsingen, door het opblazen van een
luchtkussen tussen de inzittende en het
stuurwiel of het dashboard.
Als de airbags niet worden geactiveerd bij
andere soorten botsingen (zijdelings, van
achter, over de kop slaan enz.), betekent
dit niet dat het systeem niet goed func-
tioneert.
Bij een frontale botsing zorgt een rege-
leenheid ervoor, indien nodig, dat het kus-
sen wordt opgeblazen. Het kussen blaast
onmiddellijk op, waardoor het lichaam van
de inzittenden voor wordt opgevangen en
de kans op letsel beperkt wordt. Direct
daarna loopt het kussen weer leeg.
De frontairbags (bestuurder en passagier)
en de knie-airbag aan bestuurderszijde (in-
dien aanwezig) zijn geen vervanging voor
de veiligheidsgordels, maar een aanvulling.
Draag dus altijd veiligheidsgordels. Boven-
dien is het dragen van veiligheidsgordels
wettelijk verplicht in Europa (en in de
meeste landen daarbuiten).
B
B1
A

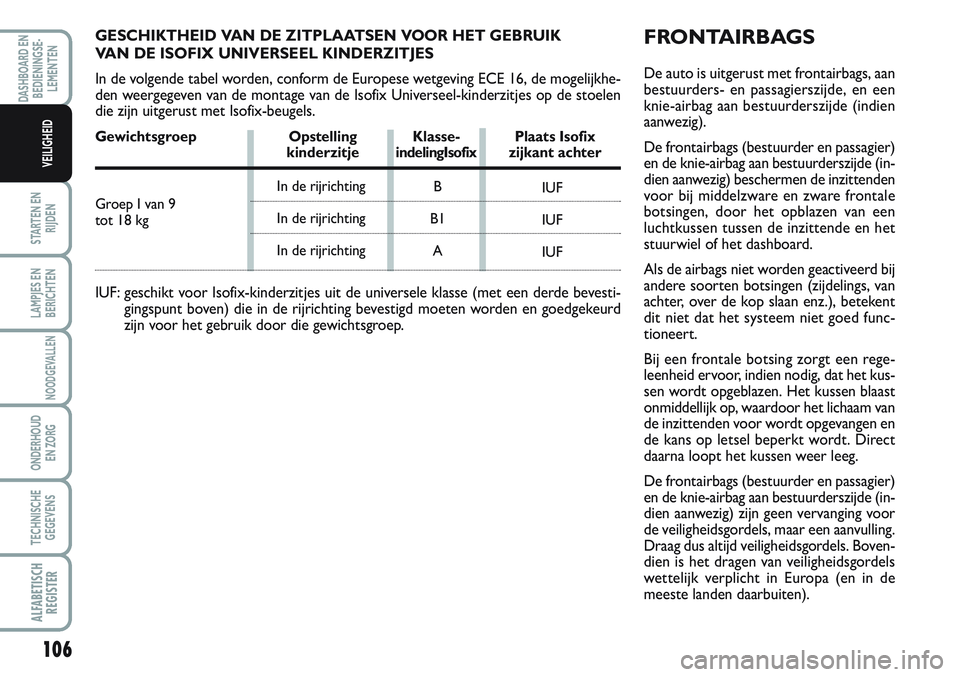

GESCHIKTHEID VAN DE ZITPLAATSEN VOOR HET GEBRUIK
VAN DE ISOFIX UNIVERSEEL KINDERZITJES
In de volgende tabel worden, conform de Europese wetgeving ECE 16, de mogelijkhe-
den weergegeven van de montage van de Isofix Universeel-kinderzitjes op de stoelen
die zijn uitgerust met Isofix-beugels.
Gewichtsgroep Opstelling Klasse- Plaats Isofixkinderzitje indelingIsofix zijkant achter
IUF: geschikt voor Isofix-kinderzitjes uit de universele klasse (met een derde bevesti-
gingspunt boven) die in de rijrichting bevestigd moeten worden en goedgekeurd
zijn voor het gebruik door die gewichtsgroep.
IUF
IUF
IUF In de rijrichting
In de rijrichting
In de rijrichting Groep I van 9
tot 18 kg
