FIAT SCUDO 2012 Libretto Uso Manutenzione (in Italian)

97
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA

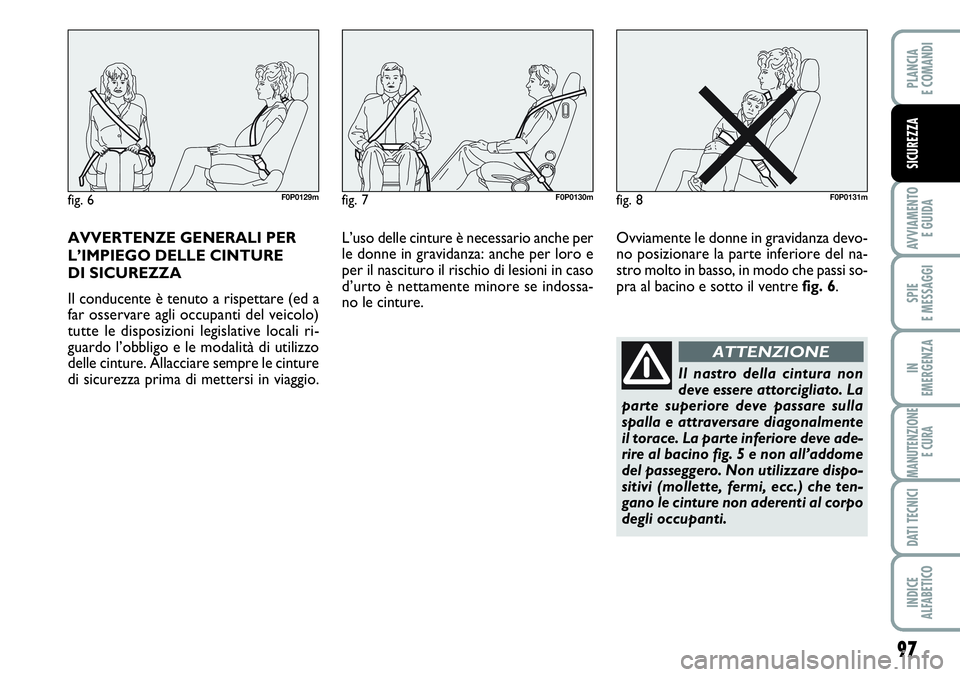

AVVERTENZE GENERALI PER
L’IMPIEGO DELLE CINTURE
DI SICUREZZA
Il conducente è tenuto a rispettare (ed a
far osservare agli occupanti del veicolo)
tutte le disposizioni legislative locali ri-
guardo l’obbligo e le modalità di utilizzo
delle cinture. Allacciare sempre le cinture
di sicurezza prima di mettersi in viaggio.L’uso delle cinture è necessario anche per
le donne in gravidanza: anche per loro e
per il nascituro il rischio di lesioni in caso
d’urto è nettamente minore se indossa-
no le cinture.Ovviamente le donne in gravidanza devo-
no posizionare la parte inferiore del na-
stro molto in basso, in modo che passi so-
pra al bacino e sotto il ventre fig. 6.
fig. 6F0P0129mfig. 7F0P0130mfig. 8F0P0131m
Il nastro della cintura non
deve essere attorcigliato. La
parte superiore deve passare sulla
spalla e attraversare diagonalmente
il torace. La parte inferiore deve ade-
rire al bacino fig. 5 e non all’addome
del passeggero. Non utilizzare dispo-
sitivi (mollette, fermi, ecc.) che ten-
gano le cinture non aderenti al corpo
degli occupanti.
ATTENZIONE

98
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA

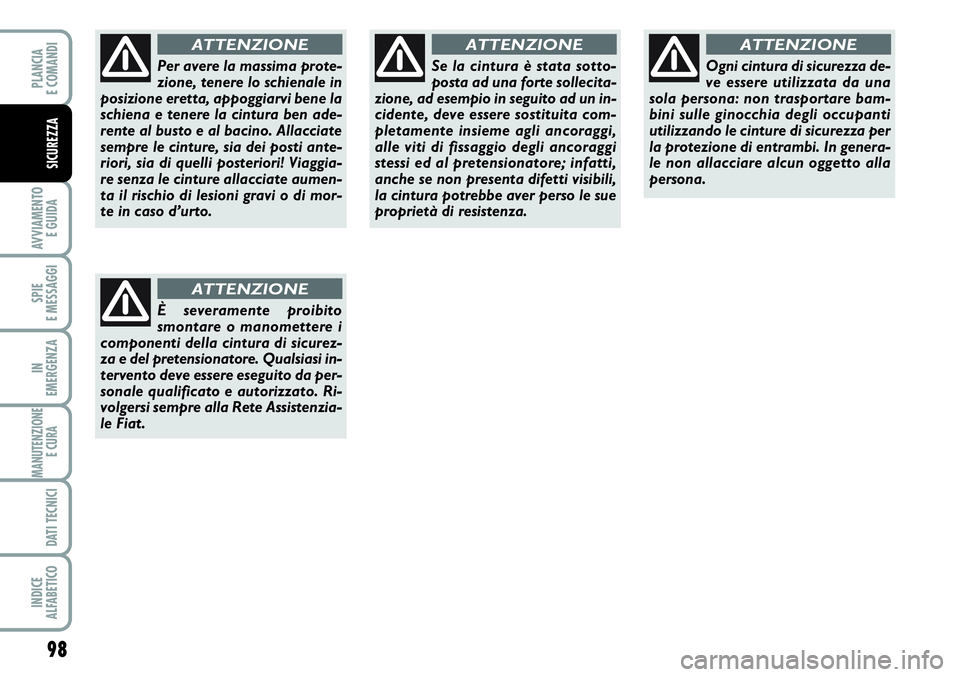

Per avere la massima prote-
zione, tenere lo schienale in
posizione eretta, appoggiarvi bene la
schiena e tenere la cintura ben ade-
rente al busto e al bacino. Allacciate
sempre le cinture, sia dei posti ante-
riori, sia di quelli posteriori! Viaggia-
re senza le cinture allacciate aumen-
ta il rischio di lesioni gravi o di mor-
te in caso d’urto.
ATTENZIONE
È severamente proibito
smontare o manomettere i
componenti della cintura di sicurez-
za e del pretensionatore. Qualsiasi in-
tervento deve essere eseguito da per-
sonale qualificato e autorizzato. Ri-
volgersi sempre alla Rete Assistenzia-
le Fiat.
ATTENZIONE
Se la cintura è stata sotto-
posta ad una forte sollecita-
zione, ad esempio in seguito ad un in-
cidente, deve essere sostituita com-
pletamente insieme agli ancoraggi,
alle viti di fissaggio degli ancoraggi
stessi ed al pretensionatore; infatti,
anche se non presenta difetti visibili,
la cintura potrebbe aver perso le sue
proprietà di resistenza.
ATTENZIONE
Ogni cintura di sicurezza de-
ve essere utilizzata da una
sola persona: non trasportare bam-
bini sulle ginocchia degli occupanti
utilizzando le cinture di sicurezza per
la protezione di entrambi. In genera-
le non allacciare alcun oggetto alla
persona.
ATTENZIONE

99
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA

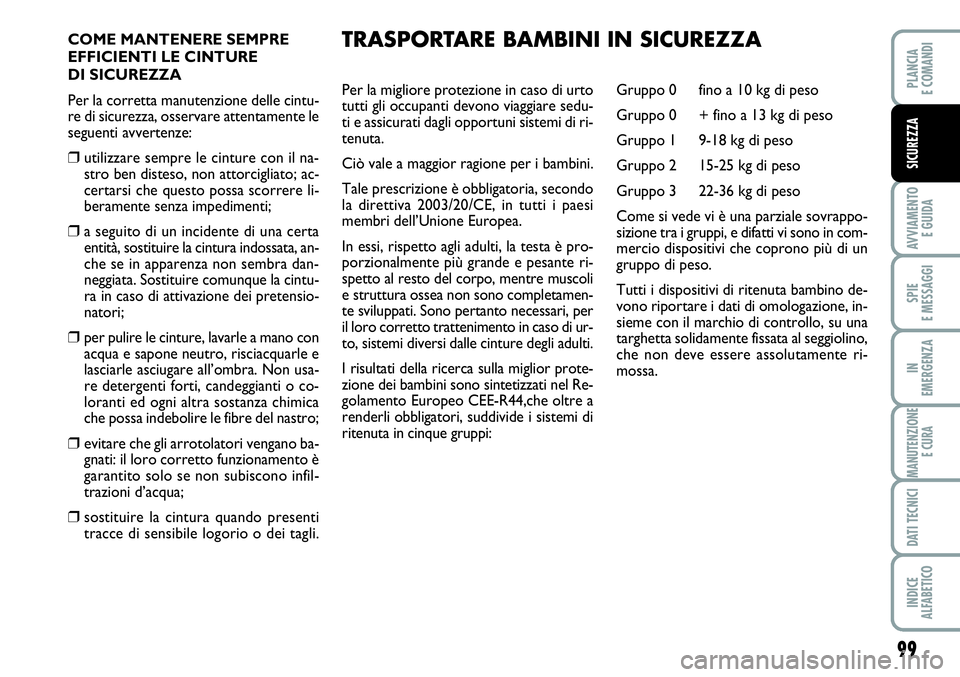

COME MANTENERE SEMPRE
EFFICIENTI LE CINTURE
DI SICUREZZA
Per la corretta manutenzione delle cintu-
re di sicurezza, osservare attentamente le
seguenti avvertenze:
❒utilizzare sempre le cinture con il na-
stro ben disteso, non attorcigliato; ac-
certarsi che questo possa scorrere li-
beramente senza impedimenti;
❒a seguito di un incidente di una certa
entità, sostituire la cintura indossata, an-
che se in apparenza non sembra dan-
neggiata. Sostituire comunque la cintu-
ra in caso di attivazione dei pretensio-
natori;
❒per pulire le cinture, lavarle a mano con
acqua e sapone neutro, risciacquarle e
lasciarle asciugare all’ombra. Non usa-
re detergenti forti, candeggianti o co-
loranti ed ogni altra sostanza chimica
che possa indebolire le fibre del nastro;
❒evitare che gli arrotolatori vengano ba-
gnati: il loro corretto funzionamento è
garantito solo se non subiscono infil-
trazioni d’acqua;
❒sostituire la cintura quando presenti
tracce di sensibile logorio o dei tagli.Per la migliore protezione in caso di urto
tutti gli occupanti devono viaggiare sedu-
ti e assicurati dagli opportuni sistemi di ri-
tenuta.
Ciò vale a maggior ragione per i bambini.
Tale prescrizione è obbligatoria, secondo
la direttiva 2003/20/CE, in tutti i paesi
membri dell’Unione Europea.
In essi, rispetto agli adulti, la testa è pro-
porzionalmente più grande e pesante ri-
spetto al resto del corpo, mentre muscoli
e struttura ossea non sono completamen-
te sviluppati. Sono pertanto necessari, per
il loro corretto trattenimento in caso di ur-
to, sistemi diversi dalle cinture degli adulti.
I risultati della ricerca sulla miglior prote-
zione dei bambini sono sintetizzati nel Re-
golamento Europeo CEE-R44,che oltre a
renderli obbligatori, suddivide i sistemi di
ritenuta in cinque gruppi: Gruppo 0 fino a 10 kg di peso
Gruppo 0 + fino a 13 kg di peso
Gruppo 1 9-18 kg di peso
Gruppo 2 15-25 kg di peso
Gruppo 3 22-36 kg di peso
Come si vede vi è una parziale sovrappo-
sizione tra i gruppi, e difatti vi sono in com-
mercio dispositivi che coprono più di un
gruppo di peso.
Tutti i dispositivi di ritenuta bambino de-
vono riportare i dati di omologazione, in-
sieme con il marchio di controllo, su una
targhetta solidamente fissata al seggiolino,
che non deve essere assolutamente ri-
mossa.
TRASPORTARE BAMBINI IN SICUREZZA

100
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA

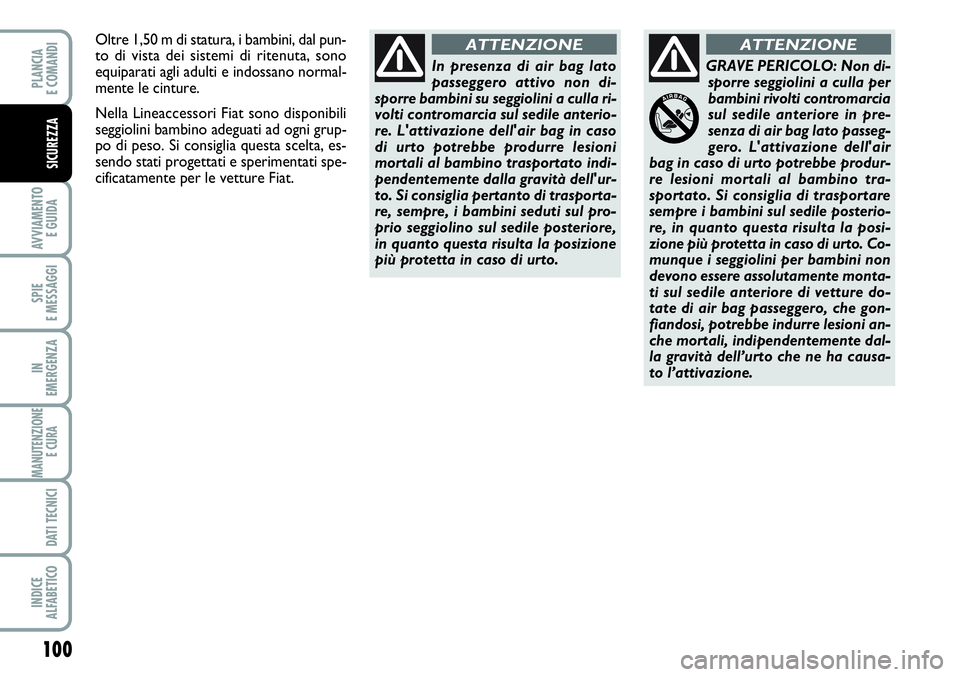

In presenza di air bag lato
passeggero attivo non di-
sporre bambini su seggiolini a culla ri-
volti contromarcia sul sedile anterio-
re. L'attivazione dell'air bag in caso
di urto potrebbe produrre lesioni
mortali al bambino trasportato indi-
pendentemente dalla gravità dell'ur-
to. Si consiglia pertanto di trasporta-
re, sempre, i bambini seduti sul pro-
prio seggiolino sul sedile posteriore,
in quanto questa risulta la posizione
più protetta in caso di urto.
ATTENZIONE
GRAVE PERICOLO: Non di-
sporre seggiolini a culla per
bambini rivolti contromarcia
sul sedile anteriore in pre-
senza di air bag lato passeg-
gero. L'attivazione dell'air
bag in caso di urto potrebbe produr-
re lesioni mortali al bambino tra-
sportato. Si consiglia di trasportare
sempre i bambini sul sedile posterio-
re, in quanto questa risulta la posi-
zione più protetta in caso di urto. Co-
munque i seggiolini per bambini non
devono essere assolutamente monta-
ti sul sedile anteriore di vetture do-
tate di air bag passeggero, che gon-
fiandosi, potrebbe indurre lesioni an-
che mortali, indipendentemente dal-
la gravità dell’urto che ne ha causa-
to l’attivazione.
ATTENZIONEOltre 1,50 m di statura, i bambini, dal pun-
to di vista dei sistemi di ritenuta, sono
equiparati agli adulti e indossano normal-
mente le cinture.
Nella Lineaccessori Fiat sono disponibili
seggiolini bambino adeguati ad ogni grup-
po di peso. Si consiglia questa scelta, es-
sendo stati progettati e sperimentati spe-
cificatamente per le vetture Fiat.

101
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA

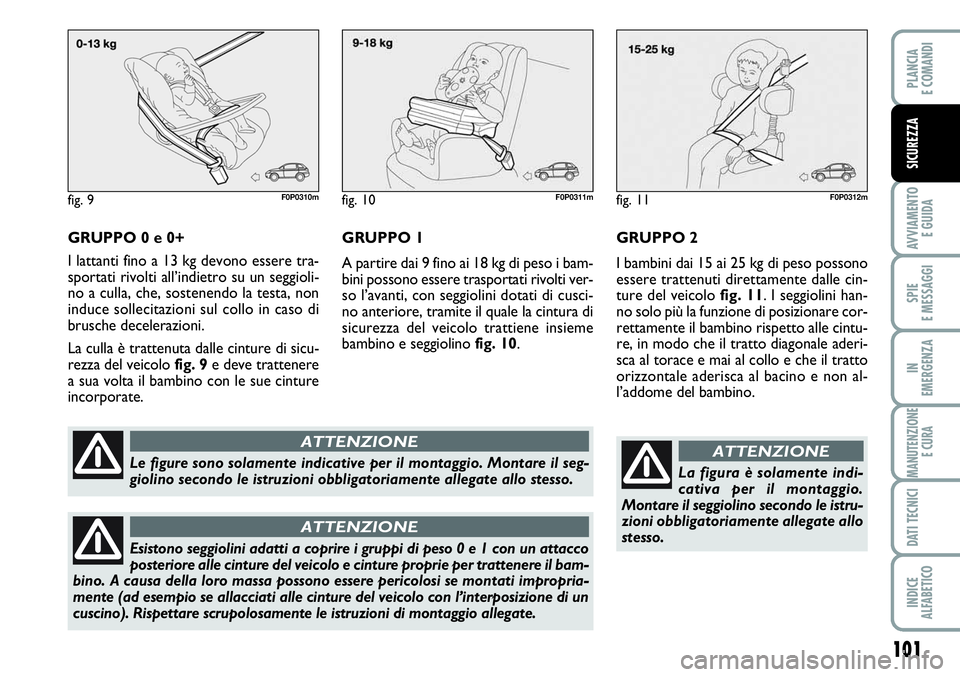

GRUPPO 0 e 0+
I lattanti fino a 13 kg devono essere tra-
sportati rivolti all’indietro su un seggioli-
no a culla, che, sostenendo la testa, non
induce sollecitazioni sul collo in caso di
brusche decelerazioni.
La culla è trattenuta dalle cinture di sicu-
rezza del veicolo fig. 9e deve trattenere
a sua volta il bambino con le sue cinture
incorporate.
fig. 9F0P0310m
Le figure sono solamente indicative per il montaggio. Montare il seg-
giolino secondo le istruzioni obbligatoriamente allegate allo stesso.
ATTENZIONE
Esistono seggiolini adatti a coprire i gruppi di peso 0 e 1 con un attacco
posteriore alle cinture del veicolo e cinture proprie per trattenere il bam-
bino. A causa della loro massa possono essere pericolosi se montati impropria-
mente (ad esempio se allacciati alle cinture del veicolo con l’interposizione di un
cuscino). Rispettare scrupolosamente le istruzioni di montaggio allegate.
ATTENZIONE
fig. 10F0P0311mfig. 11F0P0312m
GRUPPO 2
I bambini dai 15 ai 25 kg di peso possono
essere trattenuti direttamente dalle cin-
ture del veicolo fig. 11. I seggiolini han-
no solo più la funzione di posizionare cor-
rettamente il bambino rispetto alle cintu-
re, in modo che il tratto diagonale aderi-
sca al torace e mai al collo e che il tratto
orizzontale aderisca al bacino e non al-
l’addome del bambino. GRUPPO 1
A partire dai 9 fino ai 18 kg di peso i bam-
bini possono essere trasportati rivolti ver-
so l’avanti, con seggiolini dotati di cusci-
no anteriore, tramite il quale la cintura di
sicurezza del veicolo trattiene insieme
bambino e seggiolino fig. 10.
La figura è solamente indi-
cativa per il montaggio.
Montare il seggiolino secondo le istru-
zioni obbligatoriamente allegate allo
stesso.
ATTENZIONE

102
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA

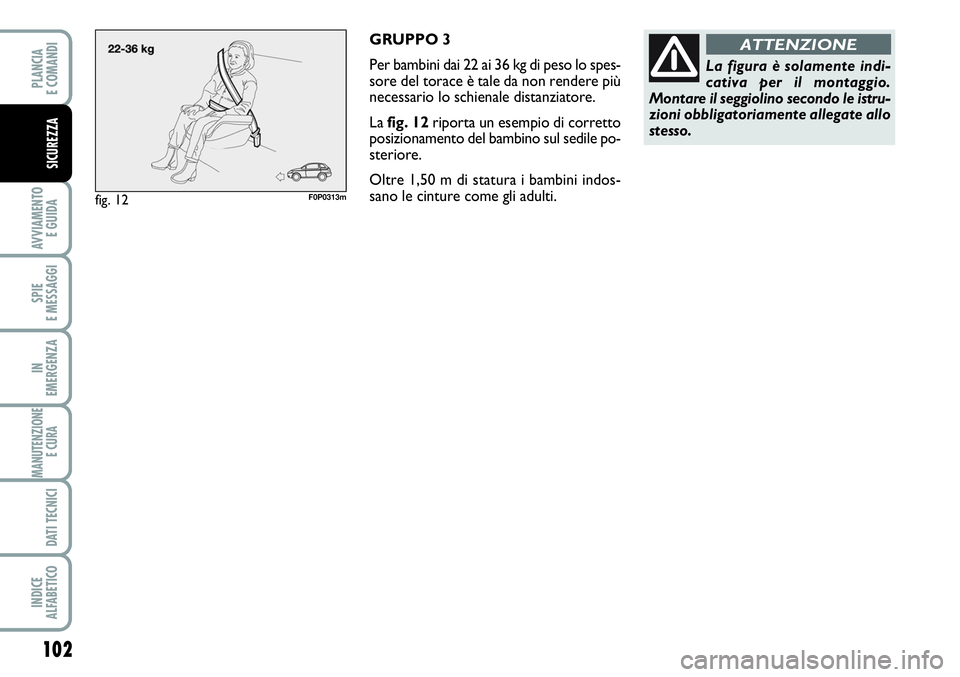

GRUPPO 3
Per bambini dai 22 ai 36 kg di peso lo spes-
sore del torace è tale da non rendere più
necessario lo schienale distanziatore.
La fig. 12riporta un esempio di corretto
posizionamento del bambino sul sedile po-
steriore.
Oltre 1,50 m di statura i bambini indos-
sano le cinture come gli adulti.
fig. 12F0P0313m
La figura è solamente indi-
cativa per il montaggio.
Montare il seggiolino secondo le istru-
zioni obbligatoriamente allegate allo
stesso.
ATTENZIONE

103
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA

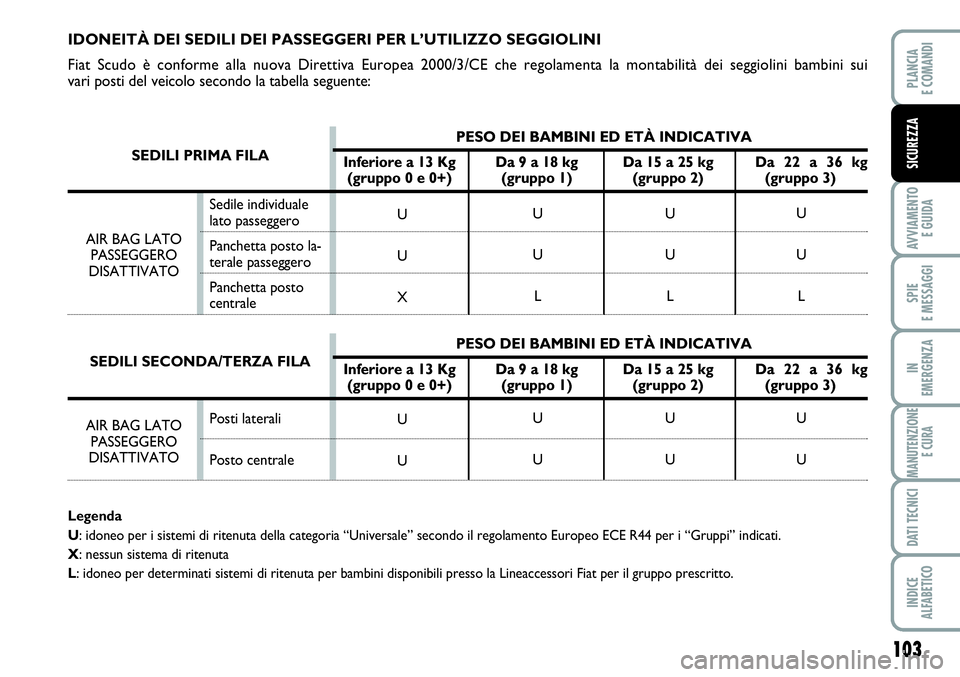

IDONEITÀ DEI SEDILI DEI PASSEGGERI PER L’UTILIZZO SEGGIOLINI
Fiat Scudo è conforme alla nuova Direttiva Europea 2000/3/CE che regolamenta la montabilità dei seggiolini bambini sui
vari posti del veicolo secondo la tabella seguente:
Legenda
U: idoneo per i sistemi di ritenuta della categoria “Universale” secondo il regolamento Europeo ECE R44 per i “Gruppi” indicati.
X: nessun sistema di ritenuta
L: idoneo per determinati sistemi di ritenuta per bambini disponibili presso la Lineaccessori Fiat per il gruppo prescritto.
Sedile individuale
lato passeggero
Panchetta posto la-
terale passeggero
Panchetta posto
centraleU
U
X
U
UU
U
L
U
UU
U
L
U
UU
U
L
U
U
SEDILI PRIMA FILA
SEDILI SECONDA/TERZA FILA
AIR BAG LATO
PASSEGGERO
DISATTIVATOPosti laterali
Posto centrale
AIR BAG LATO
PASSEGGERO
DISATTIVATO
PESO DEI BAMBINI ED ETÀ INDICATIVA
Inferiore a 13 Kg Da 9 a 18 kg Da 15 a 25 kg Da 22 a 36 kg
(gruppo 0 e 0+) (gruppo 1) (gruppo 2) (gruppo 3)
PESO DEI BAMBINI ED ETÀ INDICATIVA
Inferiore a 13 Kg Da 9 a 18 kg Da 15 a 25 kg Da 22 a 36 kg
(gruppo 0 e 0+) (gruppo 1) (gruppo 2) (gruppo 3)

104
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
Ricapitoliamo qui di seguito
le norme di sicurezza da seguire
per il trasporto di bambini:
1) La posizione consigliata per l’installa-
zione dei seggiolini bambini è sul sedile po-
steriore, in quanto è la più protetta in ca-
so di urto.
2) In caso di disattivazione air bag pas-
seggero controllare sempre, tramite l’ac-
censione permanente dell’apposita spia
giallo ambra sul quadro di bordo, l’avve-
nuta disattivazione.
3) Rispettare scrupolosamente le istru-
zioni fornite con il seggiolino stesso, che
il fornitore deve obbligatoriamente alle-
gare. Conservarle nel veicolo insieme ai
documenti e al presente libretto. Non uti-
lizzare seggiolini usati privi delle istruzio-
ni di uso.4) Verificare sempre con una trazione sul
nastro l’avvenuto aggancio delle cinture.
5) Ciascun sistema di ritenuta è rigoro-
samente monoposto; non trasportarvi mai
due bambini contemporaneamente.
6) Verificare sempre che le cinture non
appoggino sul collo del bambino.
7) Durante il viaggio non permettere al
bambino di assumere posizioni anomale o
di slacciare le cinture.
8) Non trasportare mai bambini in brac-
cio, neppure neonati. Nessuno, per quan-
to forte, è in grado di trattenerli in caso di
urto.
9) In caso di incidente sostituire il seg-
giolino con uno nuovo.
In presenza di air bag lato
passeggero attivo non di-
sporre bambini su seggiolini a culla ri-
volti contromarcia sul sedile anterio-
re. L'attivazione dell'air bag in caso
di urto potrebbe produrre lesioni
mortali al bambino trasportato indi-
pendentemente dalla gravità dell'ur-
to. Si consiglia pertanto di trasporta-
re, sempre, i bambini seduti sul pro-
prio seggiolino sul sedile posteriore,
in quanto questa risulta la posizione
più protetta in caso di urto.
ATTENZIONE

105
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
PREDISPOSIZIONE
PER MONTAGGIO
SEGGIOLINO
“ISOFIX UNIVERSALE”

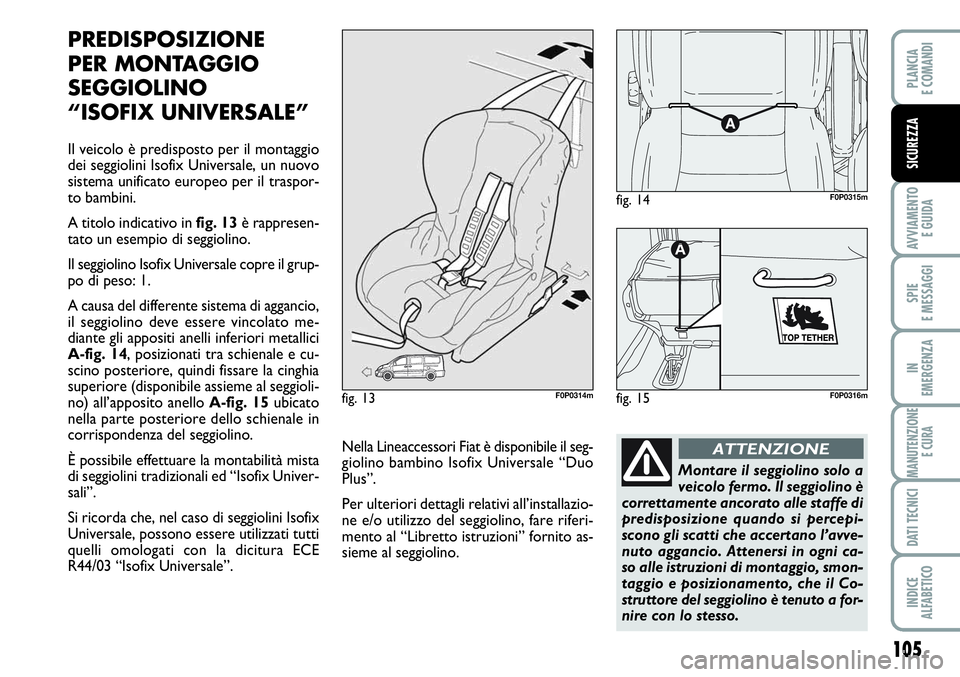

Il veicolo è predisposto per il montaggio
dei seggiolini Isofix Universale, un nuovo
sistema unificato europeo per il traspor-
to bambini.
A titolo indicativo in fig. 13è rappresen-
tato un esempio di seggiolino.
Il seggiolino Isofix Universale copre il grup-
po di peso: 1.
A causa del differente sistema di aggancio,
il seggiolino deve essere vincolato me-
diante gli appositi anelli inferiori metallici
A-fig. 14, posizionati tra schienale e cu-
scino posteriore, quindi fissare la cinghia
superiore (disponibile assieme al seggioli-
no) all’apposito anello A-fig. 15ubicato
nella parte posteriore dello schienale in
corrispondenza del seggiolino.
È possibile effettuare la montabilità mista
di seggiolini tradizionali ed “Isofix Univer-
sali”.
Si ricorda che, nel caso di seggiolini Isofix
Universale, possono essere utilizzati tutti
quelli omologati con la dicitura ECE
R44/03 “Isofix Universale”.
fig. 14F0P0315m
fig. 13F0P0314mfig. 15
A
F0P0316m
Montare il seggiolino solo a
veicolo fermo. Il seggiolino è
correttamente ancorato alle staffe di
predisposizione quando si percepi-
scono gli scatti che accertano l’avve-
nuto aggancio. Attenersi in ogni ca-
so alle istruzioni di montaggio, smon-
taggio e posizionamento, che il Co-
struttore del seggiolino è tenuto a for-
nire con lo stesso.
ATTENZIONENella Lineaccessori Fiat è disponibile il seg-
giolino bambino Isofix Universale “Duo
Plus”.
Per ulteriori dettagli relativi all’installazio-
ne e/o utilizzo del seggiolino, fare riferi-
mento al “Libretto istruzioni” fornito as-
sieme al seggiolino.

106
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AIR BAG FRONTALI
Il veicolo è dotato di air bag frontali per
il guidatore, per il passeggero ed air bag gi-
nocchia lato guidatore (per versio-
ni/mercati, dove previsto).
Gli air bag frontali guidatore / passeggero
e l’air bag ginocchia lato guidatore (per
versioni/mercati, dove previsto) proteg-
gono gli occupanti dei posti anteriori ne-
gli urti frontali di severità medio-alta, me-
diante l’interposizione del cuscino fra l’oc-
cupante ed il volante o la plancia porta-
strumenti.
La mancata attivazione degli air bag nelle
altre tipologie d’urto (laterale, posteriore,
ribaltamento, ecc...) non è pertanto indi-
ce di malfunzionamento del sistema.
In caso di urto frontale, una centralina
elettronica attiva, quando necessario, il
gonfiaggio del cuscino. Il cuscino si gonfia
istantaneamente, ponendosi a protezio-
ne fra il corpo degli occupanti anteriori e
le strutture che potrebbero causare le-
sioni; immediatamente dopo il cuscino si
sgonfia.
Gli air bag frontali guidatore / passeggero
e l’air bag ginocchia lato guidatore (per ver-
sioni/mercati, dove previsto) non sono so-
stitutivi, ma complementari all’uso delle
cinture di sicurezza, che si raccomanda
sempre di indossare, come del resto pre-
scritto dalla legislazione in Europa e nella
maggior parte dei paesi extraeuropei.
B
B1
A

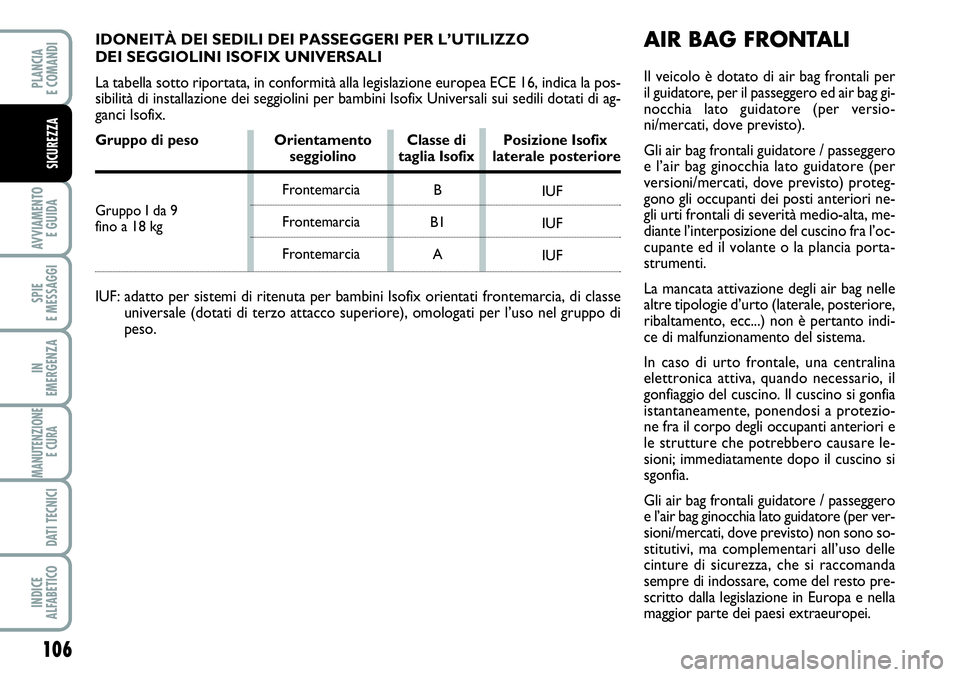

IDONEITÀ DEI SEDILI DEI PASSEGGERI PER L’UTILIZZO
DEI SEGGIOLINI ISOFIX UNIVERSALI
La tabella sotto riportata, in conformità alla legislazione europea ECE 16, indica la pos-
sibilità di installazione dei seggiolini per bambini Isofix Universali sui sedili dotati di ag-
ganci Isofix.
Gruppo di peso Orientamento Classe di Posizione Isofix seggiolino taglia Isofix laterale posteriore
IUF: adatto per sistemi di ritenuta per bambini Isofix orientati frontemarcia, di classe
universale (dotati di terzo attacco superiore), omologati per l’uso nel gruppo di
peso.
IUF
IUF
IUF Frontemarcia
Frontemarcia
Frontemarcia Gruppo I da 9
fino a 18 kg
