FIAT SCUDO 2012 Libretto Uso Manutenzione (in Italian)

57
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

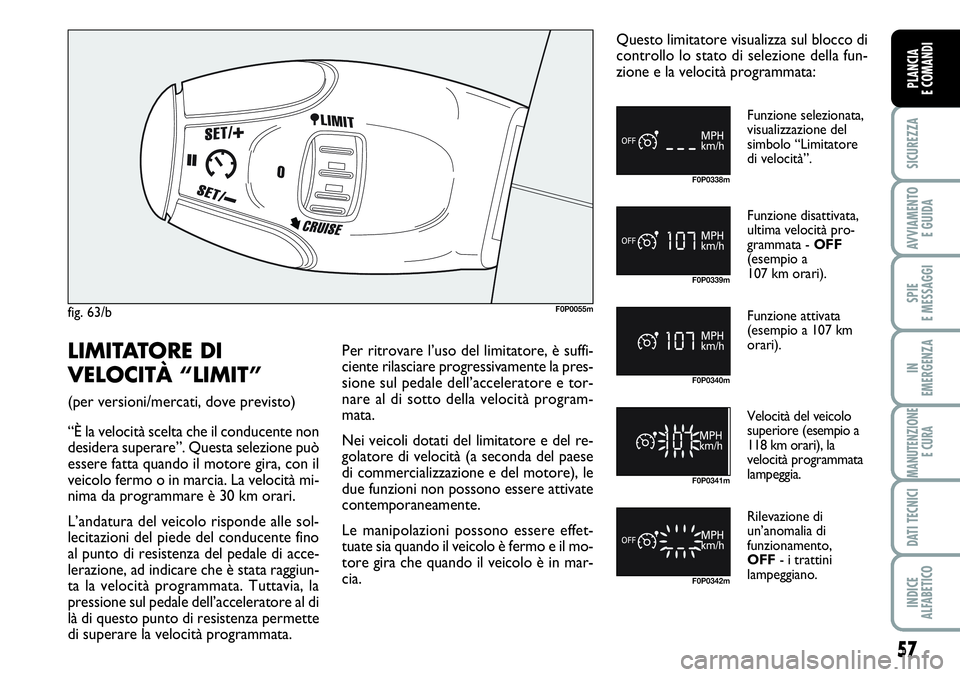

fig. 63/bF0P0055m
F0P0338m
F0P0339m
F0P0340m
F0P0341m
F0P0342m
Funzione selezionata,
visualizzazione del
simbolo “Limitatore
di velocità”.
Funzione disattivata,
ultima velocità pro-
grammata - OFF
(esempio a
107 km orari).
Funzione attivata
(esempio a 107 km
orari).
Velocità del veicolo
superiore (esempio a
118 km orari), la
velocità programmata
lampeggia.
Rilevazione di
un’anomalia di
funzionamento,
OFF - i trattini
lampeggiano.
LIMITATORE DI
VELOCITÀ “LIMIT”
(per versioni/mercati, dove previsto)
“È la velocità scelta che il conducente non
desidera superare”. Questa selezione può
essere fatta quando il motore gira, con il
veicolo fermo o in marcia. La velocità mi-
nima da programmare è 30 km orari.
L’andatura del veicolo risponde alle sol-
lecitazioni del piede del conducente fino
al punto di resistenza del pedale di acce-
lerazione, ad indicare che è stata raggiun-
ta la velocità programmata. Tuttavia, la
pressione sul pedale dell’acceleratore al di
là di questo punto di resistenza permette
di superare la velocità programmata.Per ritrovare l’uso del limitatore, è suffi-
ciente rilasciare progressivamente la pres-
sione sul pedale dell’acceleratore e tor-
nare al di sotto della velocità program-
mata.
Nei veicoli dotati del limitatore e del re-
golatore di velocità (a seconda del paese
di commercializzazione e del motore), le
due funzioni non possono essere attivate
contemporaneamente.
Le manipolazioni possono essere effet-
tuate sia quando il veicolo è fermo e il mo-
tore gira che quando il veicolo è in mar-
cia.Questo limitatore visualizza sul blocco di
controllo lo stato di selezione della fun-
zione e la velocità programmata:

58
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
F0P0343m F0P0338m
Selezione della funzione
Posizionare la manopola sulla posizione
LIMIT. Il limitatore è selezionato ma non
è ancora attivo. Il display indica l’ultima ve-
locità programmata.
F0P0330m
F0P0332mF0P0344m F0P0351m
Programmazione di una velocità
Questa programmazione può essere ef-
fettuata senza attivare il limitatore, ma con
il motore acceso.
Per memorizzare una velocità superiore
alla precedente:
❒premere sul tasto Set +.
Una pressione breve aumenta la velo-
cità di I km orario.
Una pressione mantenuta aumenta la
velocità con passi di 5 km orari.
Per memorizzare una velocità inferiore al-
la precedente:
❒premere sul tasto Set -.
Una pressione breve riduce la velocità
di 1 km orario.
Una pressione mantenuta riduce la ve-
locità con passi di 5 km orari.Attivazione/disattivazione (OFF)
Una prima pressione sul pulsante attiva il
limitatore, una seconda pressione lo di-
sattiva (OFF).
F0P0334m
F0P0334mF0P0339m F0P0340m

59
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
F0P0333m F0P0341m
Superamento della velocità
programmata
Una pressione sul pedale dell’accelerato-
re per superare la velocità programmata
non avrà effetto, tranne se si preme for-
te sul pedale e si supera il punto di resi-
stenza. Il limitatore si disattiva tempora-
neamente e la velocità programmata lam-
peggia.
Per tornare alla funzione limitatore, ri-
durre la velocità fino ad arrivare ad un va-
lore inferiore aria velocità programmata.
Lampeggio dell’indicazione
della velocità
L’indicazione della velocità lampeggia:
❒dopo aver forzato il punto di resisten-
za dell'acceleratore
❒quando il limitatore non può impedire
l’aumento della velocità del veicolo a
causa del profilo della strada o di un for-
te pendio
❒in caso di forte accelerazione.Arresto della funzione
Posiziona,e la manopola su 0o disinseri-
re la chiave di avviamento per arrestare
il sistema. L’ultima velocità programmata
rimane memorizzata.Anomalia di funzionamento
La velocità programmata viene cancellata
e poi sostituita da tre trattini.
Rivolgersi alla Rete Assistenziale Fiat per
far verificare il sistema.
Per un corretto utlllzzo
Il limitatore non può, in nessun caso, so-
stituire il rispetto dei limiti di velocità, né
la vigilanza e la responsabilità del condu-
cente. Rimanere attenti al profilo della
strada e alle forti accelerazioni.
Per evitare di intralciare il funzionamen-
to della pedaliera:
– verificare che il tappetino sia corretta-
mente posizionato,
– non sovrappore più tappetini.
F0P0345m F0P0339mF0P0342m

60
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
PLAFONIERE
PLAFONIERA ANTERIORE
La plafoniera 1-fig. 64è comandata da i
tre interruttori A, Be C. Con l’interrut-
tore Bin posizione centrale le lampade
si accendono/spengono all’apertura/ chiu-
sura di una delle porte.
Con interruttore Bpremuto a destra, le
lampade rimangono sempre accese.
Con interruttore Bpremuto a sinistra, le
lampade rimangono sempre spente.
Premendo gli interruttori Aa sinistra e C
a destra, si accendono le relative lampa-
de laterali Ded F.
PLAFONIERE POSTERIORI
Le plafoniere 2-fig. 65sono comandate
dall’interruttore A.
Tenendo l’interruttore a in posizione cen-
trale, la lampada Bsi accende/spegne al-
l’apertura/chiusura di una delle porte.
Con interruttore Apremuto a sinistra la
lampada rimane sempre spenta mentre se
premuto a destra, la lampada rimane sem-
pre accesa.AVVERTENZA Prima di scendere dal
veicolo assicurarsi che entrambi gli inter-
ruttori siano in posizione centrale, chiu-
dendo le porte le luci si spegneranno evi-
tando in tal modo di scaricare la batteria.
fig. 65F0P0057m
Temporizzazione luci plafoniera
Per rendere più agevole l’ingresso/uscita
dal veicolo, in particolare di notte od in
luoghi poco illuminati, sono a disposizio-
ne 2 logiche di temporizzazione.
TEMPORIZZAZIONE IN INGRESSO VEICOLO
Le luci plafoniera si accendono in modo
temporizzato secondo le seguenti moda-
lità:
❒allo sblocco delle porte anteriori;
❒all’apertura di una delle porte laterali;
❒alla chiusura delle porte.
La temporizzazione si interrompe ruo-
tando la chiave di avviamento in posizione
M.
TEMPORIZZAZIONE IN USCITA VEICOLO
Dopo aver estratto la chiave dal disposi-
tivo di avviamento le luci plafoniera si ac-
cendono in modo temporizzato secondo
le seguenti modalità:
❒dopo lo spegnimento del motore;
❒all’apertura di una delle porte laterali;
❒alla chiusura di una porta.
La temporizzazione termina automatica-
mente al bloccaggio delle porte.
fig. 64F0P0056m

61
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

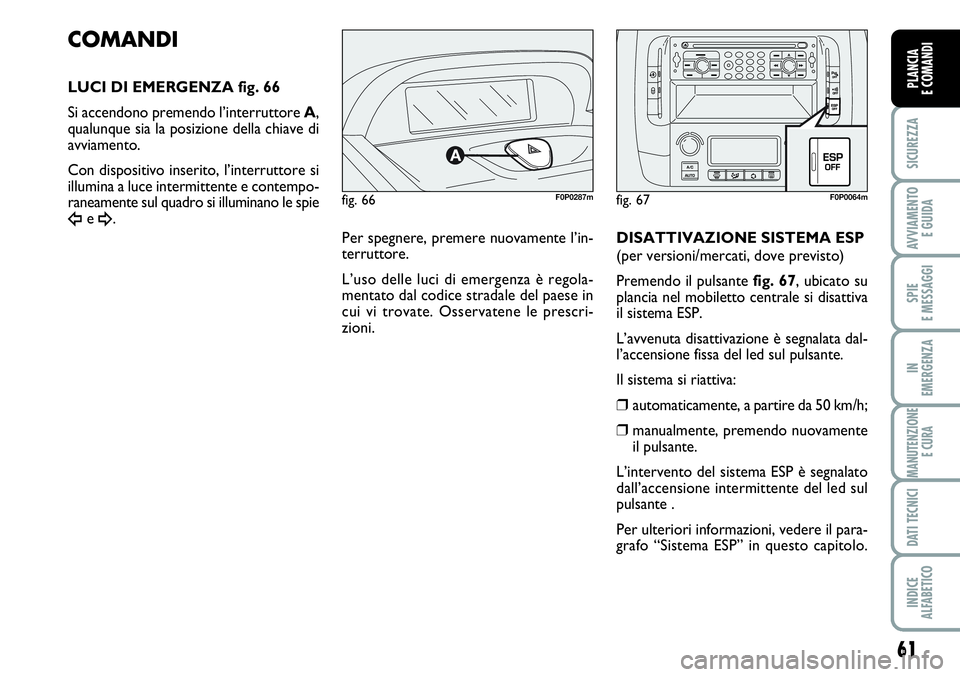

fig. 66F0P0287m
COMANDI
LUCI DI EMERGENZA fig. 66
Si accendono premendo l’interruttore A,
qualunque sia la posizione della chiave di
avviamento.
Con dispositivo inserito, l’interruttore si
illumina a luce intermittente e contempo-
raneamente sul quadro si illuminano le spie
Îe ¥.
DISATTIVAZIONE SISTEMA ESP
(per versioni/mercati, dove previsto)
Premendo il pulsante fig. 67, ubicato su
plancia nel mobiletto centrale si disattiva
il sistema ESP.
L’avvenuta disattivazione è segnalata dal-
l’accensione fissa del led sul pulsante.
Il sistema si riattiva:
❒automaticamente, a partire da 50 km/h;
❒manualmente, premendo nuovamente
il pulsante.
L’intervento del sistema ESP è segnalato
dall’accensione intermittente del led sul
pulsante .
Per ulteriori informazioni, vedere il para-
grafo “Sistema ESP” in questo capitolo.
fig. 67F0P0064m
Per spegnere, premere nuovamente l’in-
terruttore.
L’uso delle luci di emergenza è regola-
mentato dal codice stradale del paese in
cui vi trovate. Osservatene le prescri-
zioni.

62
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
LUNOTTO TERMICO
(per versioni/mercati, dove previsto)
Si inserisce premendo il pulsante fig. 68.
Con lunotto termico inserito, è presente
una temporizzazione che disinserisce au-
tomaticamente il dispositivo dopo circa 20
minuti.BLOCCAPORTE
Per effettuare il blocco simultaneo di tut-
te le porte, premere il pulsante fig. 69,
ubicato su plancia nel mobiletto centrale,
indipendentemente dalla posizione della
chiave di avviamento.
L’avvenuto inserimento della funzione è
dato dall’accensione del led sul pulsante.
Per sbloccare le porte premere nuova-
mente il pulsante.INSERIMENTO SISTEMA
SICUREZZA BAMBINI
(per versioni/mercati, dove previsto)
Premendo il pulsante fig. 70, ubicato su
plancia nel mobiletto centrale, indipen-
dentemente dalla posizione della chiave di
avviamento, si attiva il sistema di sicurez-
za bambini.
In questo modo, le porte laterali scorre-
voli non si possono aprire dall’interno ma
solo dall’esterno veicolo.
L’avvenuto inserimento della funzione è
dato dall’accensione del led sul pulsante.
Per disinserire il sistema premere nuova-
mente il pulsante.
fig. 68F0P0058mfig. 69F0P0059mfig. 70F0P0060m

63
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
DISATTIVAZIONE ALLARME
VOLUMETRICO
(per versioni/mercati, dove previsto)
Premendo il pulsante fig. 73, ubicato su
plancia nel mobiletto centrale, si disattiva
la protezione volumetrica del sistema di
allarme.
Vieni mentenuta la sola protezione peri-
metrale.
L’avvenuta disattivazione è segnalata dal-
l’accensione del led sul pulsante.
Per ulteriori informazioni vedere il para-
grafo “Allarme” in questo capitolo.
fig. 72F0P0063m
DISATTIVAZIONE SENSORI
DI PARCHEGGIO
(per versioni/mercati, dove previsto)
Premendo il pulsante fig. 72, ubicato su
plancia nel mobiletto centrale, si disattiva
il funzionamento dei sensori di parcheg-
gio.
L’avvenuta disattivazione è segnalata dal-
l’accensione del led sul pulsante.
Premere nuovamente il pulsante per riat-
tivarli.
AVVERTENZALa condizione dei sen-
sori di parcheggio (attivi o disattivati) vie-
ne memorizzata dal sistema allo spegni-
mento del motore.
fig. 73F0P0062m
BLOCCAPORTE LATERALI
SCORREVOLI E POSTERIORI
(per versioni/mercati, dove previsto)
Per effettuare il blocco simultaneo delle
porte laterali scorrevoli e posteriori, pre-
mere il pulsante fig. 71, ubicato su plan-
cia nel mobiletto centrale, indipendente-
mente dalla posizione della chiave di av-
viamento.
L’avvenuto inserimento della funzione, è
segnalato dall’accensione del led sul pul-
sante.
Per sbloccare le porte, premere nuova-
mente il pulsante.
fig. 71F0P0061m

64
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Se non si notano perdite di carburante e
la vettura è in grado di ripartire occorre
ripristinare il sistema, procedere come se-
gue:
❒ruotare la chiave in posizione S;
❒estrarre la chiave di avviamento; rein-
trodurre nuovamente la chiave nel
commutatore e procedere al normale
avviamento del motore.
INTERRUTTORE
BLOCCO CARBURANTE
È un interruttore di sicurezza, gestita dal-
la centralina elettronica degli air bag, che
interviene in occasione di urto (in qualsiasi
direzione) avente entità rilevante, inter-
rompendo l’alimentazione di carburante
causando di conseguenza lo spegnimento
del motore.
Il display multifunzione riconfigurabile, me-
diante messaggio dedicato, informa il gui-
datore dell’avvenuto intervento.
Dopo l’urto, se si avverte
odore di carburante o si no-
tano delle perdite dall’impianto di ali-
mentazione, non ripristinare il siste-
ma, per evitare rischi d’incendio.
ATTENZIONE

65
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
fig. 75F0P0066m
fig. 74F0P0065mfig. 76/aF0P0067m
EQUIPAGGIAMENTI
INTERNI
CASSETTO PORTAOGGETTI
fig. 74-75
Per aprire il cassetto agire sulla maniglia di
apertura A-fig. 74.
Sulla ribaltina sono presenti le apposite im-
pronte per appoggiare, a veicolo fermo,
bicchiere e lattina ed una impronta bloc-
ca penna.
Il cassetto portaoggetti è fornito di ser-
ratura. Per usufruire della serratura, uti-
lizzare la chiave di avviamento.
RIPIANI/VANI PORTAOGGETTI
Montati al di sopra delle alette parasole i
ripiani sono stati realizzati per offrire la
massima rapidità di deposito di oggetti leg-
geri (es. documenti, atlante stradale, ecc..).
I ripiani laterali, a seconda degli allesti-
menti, possono essere provvisti di spor-
tello A-fig. 76/a.
AVVERTENZA Il ripiano è stato pro-
gettato per sostenere carichi fino a 3 kg
per ciascun lato, pertanto non posizionare
oggetti che superino tale peso e non ag-
grapparsi al ripiano stesso.
Per sostenersi utilizzare le apposite ma-
niglie laterali.
fig. 76/bF0P0346m
VANO BIGLIETTI
Disponibile a seconda dell’allestimento del
veicolo. Il vano centrale è completabile con la “gal-
leria interna” che permette il trasporto
di oggetti lunghi e leggeri (copri fili elet-
trici, tubi in plastica ecc. ...): rivogersi alla
Rete Assistenziale Fiat

66
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
VANI PORTE ANTERIORI
Ricavati nel rivestimento delle porte an-
teriori sono presenti due vani porta og-
getti/porta documenti fig. 79.
VANO PORTAOGGETTI SU
PLANCIA
Sulla plancia, di fronte al sedile lato pas-
seggero, è a disposizione un vano por-
taoggetti A-fig. 80.
PORTABEVANDE
Alle due estremità della plancia, sono rica-
vate due impronte portabevande A-
fig. 81a scomparsa. Per utilizzarle, preme-
re sulle ribaltine come indicato in figura.
fig. 77F0P0068m
fig. 78F0P0069m
fig. 80F0P0072mfig. 79F0P0070m
RIPIANO CON IMPRONTE
PORTALATTINE E FERMAFOGLI
(per versioni/mercati, dove previsto)
Tirando la linguetta A-fig. 77nel senso
indicato dalla freccia, dallo schienale del
sedile anteriore centrale, è possibile rica-
vare un ripiano A-fig. 78con impronte
portalattine Be un dispositivo fermafogli
C.
fig. 81F0P0073m
