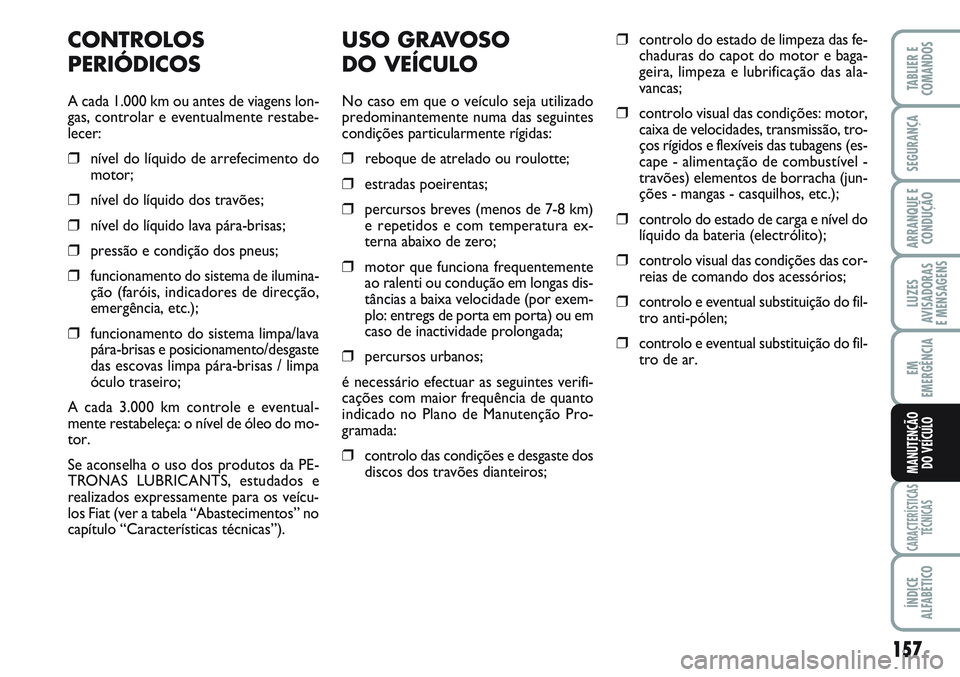

No caso em que o veículo seja utilizado
predominantemente numa das seguintes
condições particularmente rígidas:
❒reboque de atrelado ou roulotte;
❒estradas poeirentas;
❒percursos breves (menos de 7-8 km)
e repetidos e com temperatura ex-
terna abaixo de zero;
❒motor que funciona frequentemente
ao ralenti ou condução em longas dis-
tâncias a baixa velocidade (por exem-
plo: entregs de porta em porta) ou em
caso de inactividade prolongada;
❒percursos urbanos;
é necessário efectuar as seguintes verifi-
cações com maior frequência de quanto
indicado no Plano de Manutenção Pro-
gramada:
❒controlo das condições e desgaste dos
discos dos travões dianteiros;
❒controlo do estado de limpeza das fe-
chaduras do capot do motor e baga-
geira, limpeza e lubrificação das ala-
vancas;
❒controlo visual das condições: motor,
caixa de velocidades, transmissão, tro-
ços rígidos e flexíveis das tubagens (es-
cape - alimentação de combustível -
travões) elementos de borracha (jun-
ções - mangas - casquilhos, etc.);
❒controlo do estado de carga e nível do
líquido da bateria (electrólito);
❒controlo visual das condições das cor-
reias de comando dos acessórios;
❒controlo e eventual substituição do fil-
tro anti-pólen;
❒controlo e eventual substituição do fil-
tro de ar.
CONTROLOS
PERIÓDICOS
A cada 1.000 km ou antes de viagens lon-
gas, controlar e eventualmente restabe-
lecer:
❒nível do líquido de arrefecimento do
motor;
❒nível do líquido dos travões;
❒nível do líquido lava pára-brisas;
❒pressão e condição dos pneus;
❒funcionamento do sistema de ilumina-
ção (faróis, indicadores de direcção,
emergência, etc.);
❒funcionamento do sistema limpa/lava
pára-brisas e posicionamento/desgaste
das escovas limpa pára-brisas / limpa
óculo traseiro;
A cada 3.000 km controle e eventual-
mente restabeleça: o nível de óleo do mo-
tor.
Se aconselha o uso dos produtos da PE-
TRONAS LUBRICANTS, estudados e
realizados expressamente para os veícu-
los Fiat (ver a tabela “Abastecimentos” no
capítulo “Características técnicas”).

158
LUZES
AVISADORAS
E MENSAGENS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO

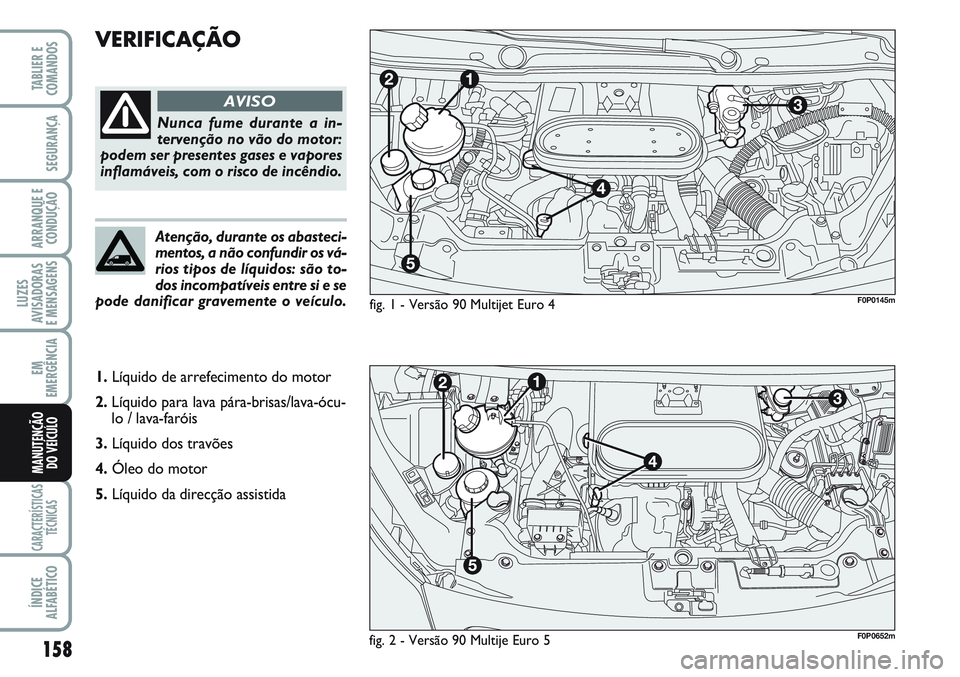

VERIFICAÇÃO
fig. 1 - Versão 90 Multijet Euro 4
Nunca fume durante a in-
tervenção no vão do motor:
podem ser presentes gases e vapores
inflamáveis, com o risco de incêndio.
AVISO
Atenção, durante os abasteci-
mentos, a não confundir os vá-
rios tipos de líquidos: são to-
dos incompatíveis entre si e se
pode danificar gravemente o veículo.
F0P0145m
1.Líquido de arrefecimento do motor
2.Líquido para lava pára-brisas/lava-ócu-
lo / lava-faróis
3.Líquido dos travões
4.Óleo do motor
5.Líquido da direcção assistida
fig. 2 - Versão 90 Multije Euro 5F0P0652m

159
LUZES
AVISADORAS
E MENSAGENS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO

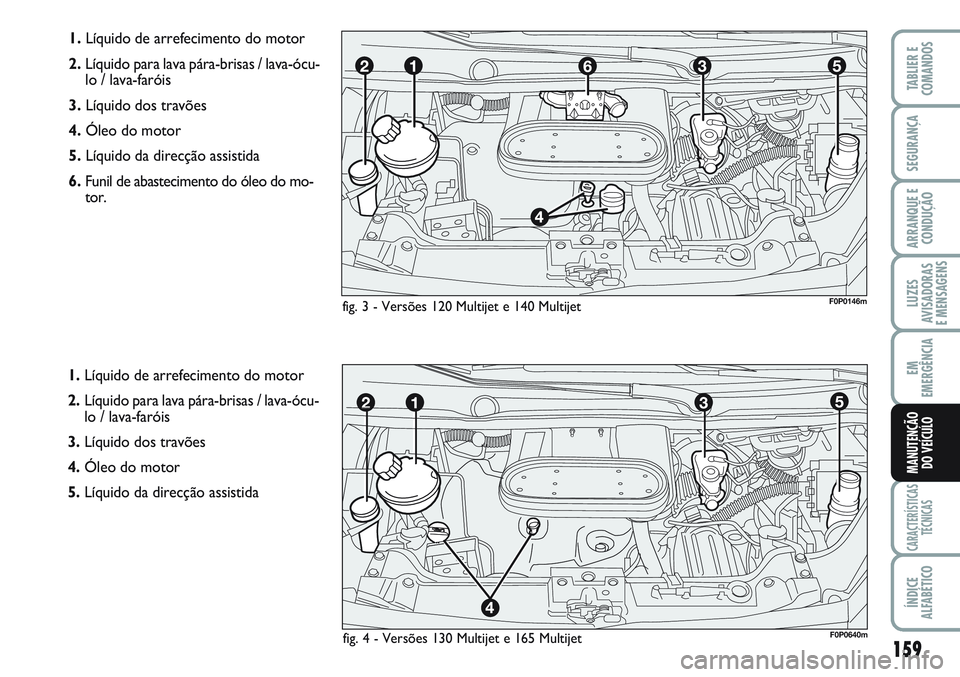

1.Líquido de arrefecimento do motor
2.Líquido para lava pára-brisas / lava-ócu-
lo / lava-faróis
3.Líquido dos travões
4.Óleo do motor
5.Líquido da direcção assistida
6.Funil de abastecimento do óleo do mo-
tor.
1.Líquido de arrefecimento do motor
2.Líquido para lava pára-brisas / lava-ócu-
lo / lava-faróis
3.Líquido dos travões
4.Óleo do motor
5.Líquido da direcção assistida
F0P0146mfig. 3 - Versões 120 Multijet e 140 Multijet
F0P0640mfig. 4 - Versões 130 Multijet e 165 Multijet

Funil para o abastecimento
de óleo do motor (versões
120 Multijet e 140 Multijet) fig. 8
Para favorecer o abastecimento do óleo
do motor, para as versões 120 Multijet e
140 Multijet é previsto o funil A-fig. 8
montado adequadamente nos respectivos
vãos do motor.CONSUMO DE ÓLEO DO
MOTOR
De modo indicativo o consumo máximo de
óleo do motor é de 400 gramas a cada
1000 km.
No primeiro período de uso do veículo,
o motor está em fase de assentamento,
portanto os consumos de óleo do motor
podem ser considerados estabilizados so-
mente após ter percorrido os primeiros
5.000 ÷ 6.000 km.
AVISO O consumo de óleo depende do
modo de condução e das condições de
uso do veículo.
AVISO Depois de ter adicionado ou subs-
tituído o óleo, antes de verificar o nível,
fazer funcionar o motor por alguns se-
gundos e aguardar alguns minutos depois

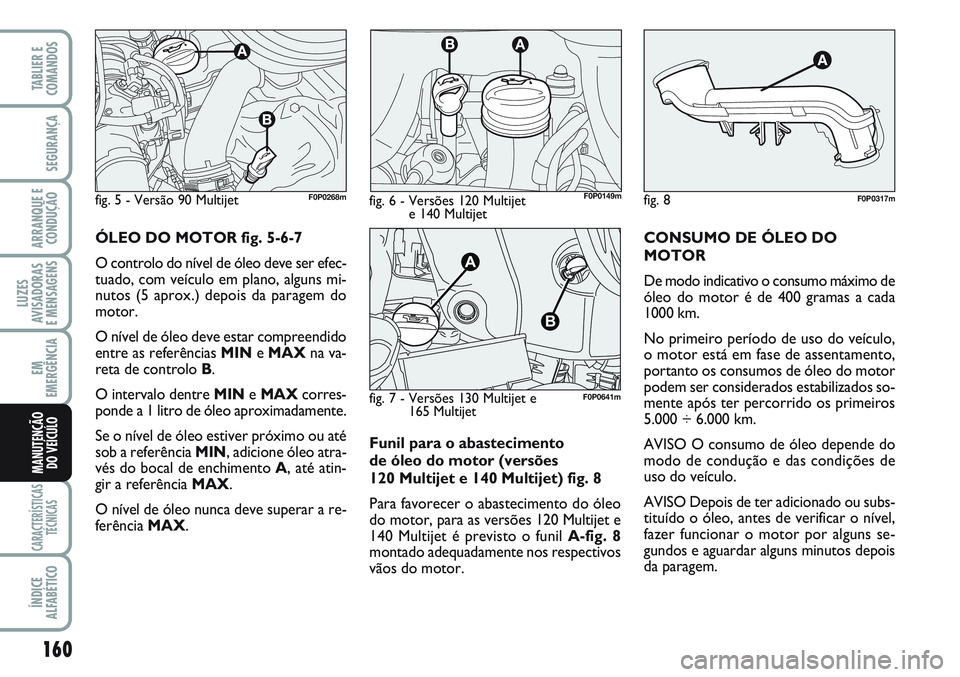

da paragem. ÓLEO DO MOTOR fig. 5-6-7
O controlo do nível de óleo deve ser efec-
tuado, com veículo em plano, alguns mi-
nutos (5 aprox.) depois da paragem do
motor.
O nível de óleo deve estar compreendido
entre as referências MINe MAXna va-
reta de controlo B.
O intervalo dentre MINe MAXcorres-
ponde a 1 litro de óleo aproximadamente.
Se o nível de óleo estiver próximo ou até
sob a referência MIN, adicione óleo atra-
vés do bocal de enchimento A, até atin-
gir a referência MAX.
O nível de óleo nunca deve superar a re-
ferência MAX.
fig. 5 - Versão 90 MultijetF0P0268mF0P0149m
160
LUZES
AVISADORAS
E MENSAGENS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
fig. 6 - Versões 120 Multijet
e 140 Multijet
fig. 7 - Versões 130 Multijet e
165 Multijet
F0P0641m
fig. 8F0P0317m

161
LUZES
AVISADORAS
E MENSAGENS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
Com o motor quente, agitar
com muito cuidado dentro
do vão do motor: perigo de queima-
duras. Lembre-se que, com o motor
quente, o electro-ventilador pode en-
trar em movimento: perigo de lesões.
Atenção à echárpes, gravatas e rou-
pas não aderentes: podem ser arras-
tadas pelos órgãos em movimento.
AVISO

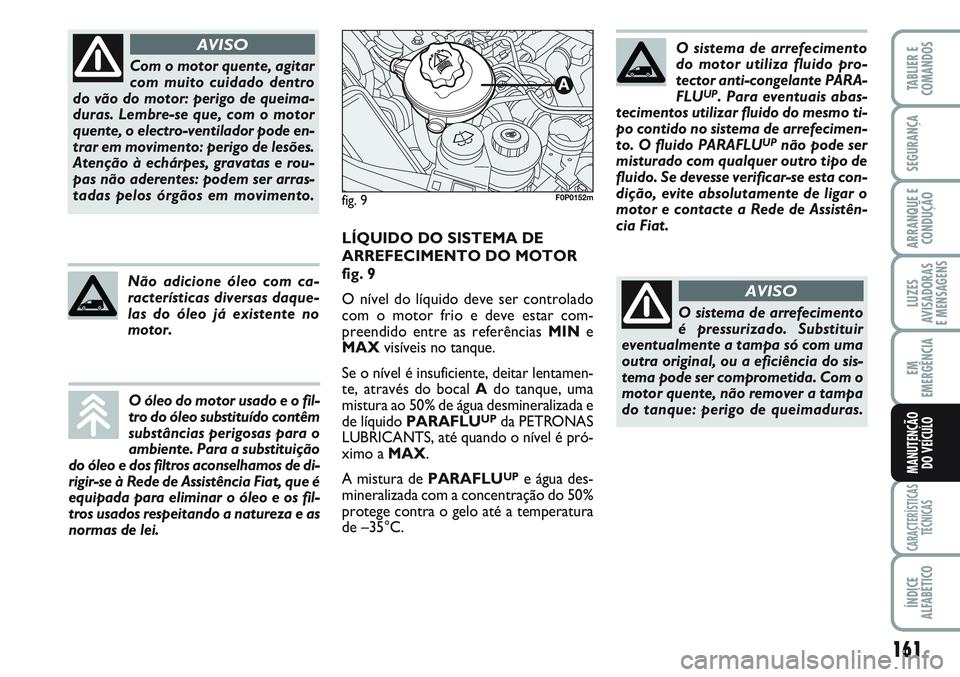

LÍQUIDO DO SISTEMA DE
ARREFECIMENTO DO MOTOR
fig. 9
O nível do líquido deve ser controlado
com o motor frio e deve estar com-
preendido entre as referências MINe
MAXvisíveis no tanque.
Se o nível é insuficiente, deitar lentamen-
te, através do bocal Ado tanque, uma
mistura ao 50% de água desmineralizada e
de líquido PARAFLU
UPda PETRONAS
LUBRICANTS, até quando o nível é pró-
ximo a MAX.
A mistura de PARAFLU
UPe água des-
mineralizada com a concentração do 50%
protege contra o gelo até a temperatura
de –35°C.
fig. 9F0P0152m
O sistema de arrefecimento
do motor utiliza fluido pro-
tector anti-congelante PARA-
FLU
UP. Para eventuais abas-
tecimentos utilizar fluido do mesmo ti-
po contido no sistema de arrefecimen-
to. O fluido PARAFLU
UPnão pode ser
misturado com qualquer outro tipo de
fluido. Se devesse verificar-se esta con-
dição, evite absolutamente de ligar o
motor e contacte a Rede de Assistên-
cia Fiat.
O sistema de arrefecimento
é pressurizado. Substituir
eventualmente a tampa só com uma
outra original, ou a eficiência do sis-
tema pode ser comprometida. Com o
motor quente, não remover a tampa
do tanque: perigo de queimaduras.
AVISO
O óleo do motor usado e o fil-
tro do óleo substituído contêm
substâncias perigosas para o
ambiente. Para a substituição
do óleo e dos filtros aconselhamos de di-
rigir-se à Rede de Assistência Fiat, que é
equipada para eliminar o óleo e os fil-
tros usados respeitando a natureza e as
normas de lei.
Não adicione óleo com ca-
racterísticas diversas daque-
las do óleo já existente no
motor.

162
LUZES
AVISADORAS
E MENSAGENS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO

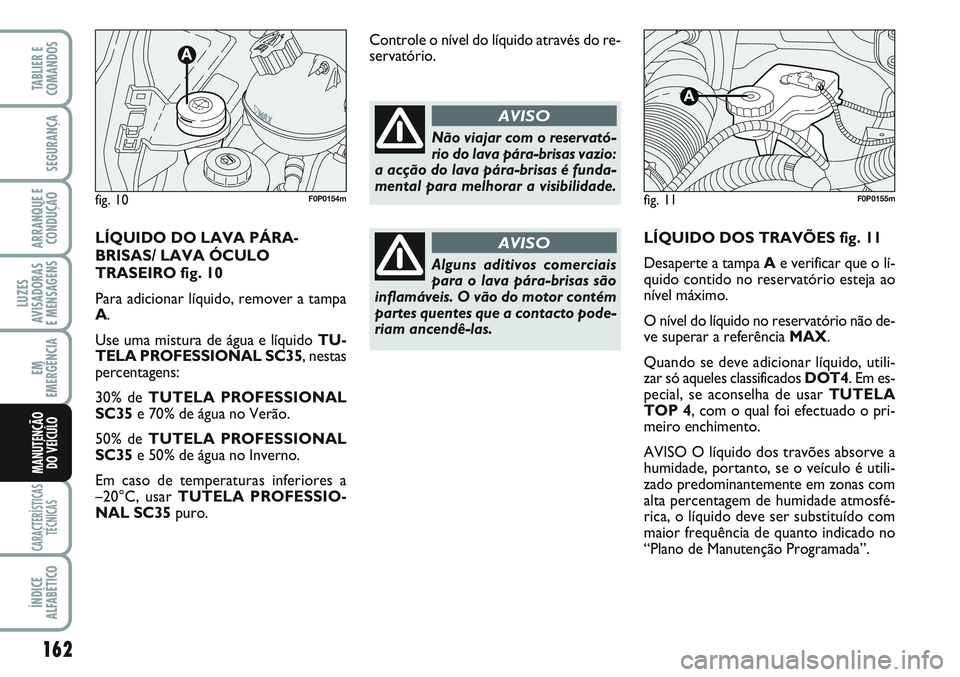

LÍQUIDO DOS TRAVÕES fig. 11
Desaperte a tampa Ae verificar que o lí-
quido contido no reservatório esteja ao
nível máximo.
O nível do líquido no reservatório não de-
ve superar a referência MAX.
Quando se deve adicionar líquido, utili-
zar só aqueles classificados DOT4. Em es-
pecial, se aconselha de usar TUTELA
TOP 4, com o qual foi efectuado o pri-
meiro enchimento.
AVISO O líquido dos travões absorve a
humidade, portanto, se o veículo é utili-
zado predominantemente em zonas com
alta percentagem de humidade atmosfé-
rica, o líquido deve ser substituído com
maior frequência de quanto indicado no
“Plano de Manutenção Programada”. Controle o nível do líquido através do re-
servatório.
fig. 11
Não viajar com o reservató-
rio do lava pára-brisas vazio:
a acção do lava pára-brisas é funda-
mental para melhorar a visibilidade.
AVISO
Alguns aditivos comerciais
para o lava pára-brisas são
inflamáveis. O vão do motor contém
partes quentes que a contacto pode-
riam ancendê-las.
AVISOLÍQUIDO DO LAVA PÁRA-
BRISAS/ LAVA ÓCULO
TRASEIRO fig. 10
Para adicionar líquido, remover a tampa
A.
Use uma mistura de água e líquido TU-
TELA PROFESSIONAL SC35, nestas
percentagens:
30% de TUTELA PROFESSIONAL
SC35e 70% de água no Verão.
50% de TUTELA PROFESSIONAL
SC35e 50% de água no Inverno.
Em caso de temperaturas inferiores a
–20°C, usar TUTELA PROFESSIO-
NAL SC35puro.
fig. 10F0P0154mF0P0155m

163
LUZES
AVISADORAS
E MENSAGENS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
Ao desapertar a tampa do re-
servatório evitar que o líqui-
do para os travões, altamen-
te corrosivo, entre em con-
tacto com as partes pintadas. Neste
caso, lavar imediatamente com água.
O líquido dos travões é ve-
nenoso e altamente corrosi-
vo. Em caso de contacto acidental la-
var imediatamente as partes interes-
sadas com água e sabão neutro, em
seguida efectuar abundantes enxá-
gues. Em caso de ingestão, consulte
imediatamente um médico.
AVISO
O símbolo π, presente no
recipiente, identifica os lí-
quidos do travão de tipo sintético, dis-
tinguindo-os daqueles de tipo mine-
ral. Usar líquidos de tipo mineral da-
nifica de modo irremediável as espe-
ciais guarnições de borracha do sis-
tema de travagem.
AVISO

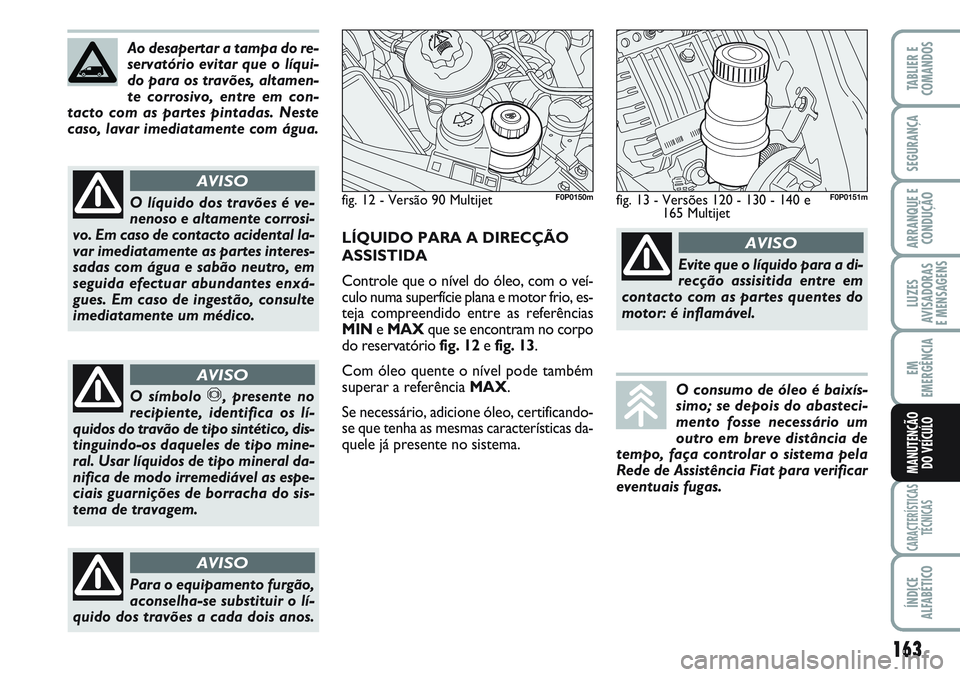

LÍQUIDO PARA A DIRECÇÃO
ASSISTIDA
Controle que o nível do óleo, com o veí-
culo numa superfície plana e motor frio, es-
teja compreendido entre as referências
MINe MAXque se encontram no corpo
do reservatório fig. 12 efig. 13.
Com óleo quente o nível pode também
superar a referência MAX.
Se necessário, adicione óleo, certificando-
se que tenha as mesmas características da-
quele já presente no sistema.
fig. 12 - Versão 90 MultijetF0P0150mfig. 13 - Versões 120 - 130 - 140 e
165 MultijetF0P0151m
O consumo de óleo é baixís-
simo; se depois do abasteci-
mento fosse necessário um
outro em breve distância de
tempo, faça controlar o sistema pela
Rede de Assistência Fiat para verificar
eventuais fugas.
Evite que o líquido para a di-
recção assisitida entre em
contacto com as partes quentes do
motor: é inflamável.
AVISO
Para o equipamento furgão,
aconselha-se substituir o lí-
quido dos travões a cada dois anos.
AVISO

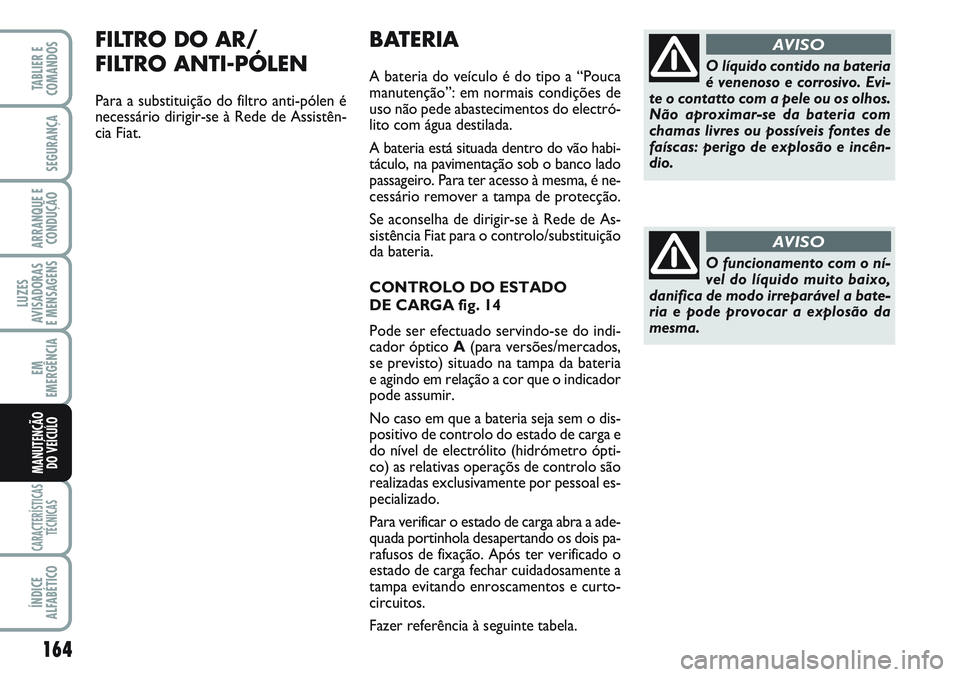

164
LUZES
AVISADORAS
E MENSAGENS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
BATERIA
A bateria do veículo é do tipo a “Pouca
manutenção”: em normais condições de
uso não pede abastecimentos do electró-
lito com água destilada.
A bateria está situada dentro do vão habi-
táculo, na pavimentação sob o banco lado
passageiro. Para ter acesso à mesma, é ne-
cessário remover a tampa de protecção.
Se aconselha de dirigir-se à Rede de As-
sistência Fiat para o controlo/substituição
da bateria.
CONTROLO DO ESTADO
DE CARGA fig. 14
Pode ser efectuado servindo-se do indi-
cador óptico A(para versões/mercados,
se previsto) situado na tampa da bateria
e agindo em relação a cor que o indicador
pode assumir.
No caso em que a bateria seja sem o dis-
positivo de controlo do estado de carga e
do nível de electrólito (hidrómetro ópti-
co) as relativas operaçõs de controlo são
realizadas exclusivamente por pessoal es-
pecializado.
Para verificar o estado de carga abra a ade-
quada portinhola desapertando os dois pa-
rafusos de fixação. Após ter verificado o
estado de carga fechar cuidadosamente a
tampa evitando enroscamentos e curto-
circuitos.
Fazer referência à seguinte tabela.O líquido contido na bateria
é venenoso e corrosivo. Evi-
te o contatto com a pele ou os olhos.
Não aproximar-se da bateria com
chamas livres ou possíveis fontes de
faíscas: perigo de explosão e incên-
dio.
AVISO
O funcionamento com o ní-
vel do líquido muito baixo,
danifica de modo irreparável a bate-
ria e pode provocar a explosão da
mesma.
AVISO
FILTRO DO AR/
FILTRO ANTI-PÓLEN
Para a substituição do filtro anti-pólen é
necessário dirigir-se à Rede de Assistên-
cia Fiat.

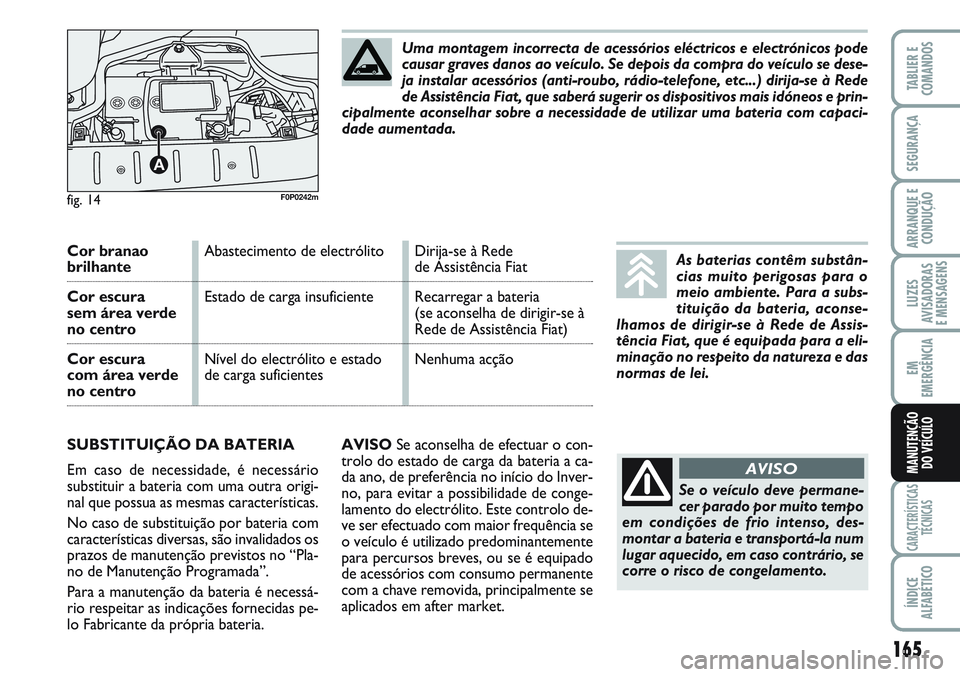

165
LUZES
AVISADORAS
E MENSAGENS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
AVISOSe aconselha de efectuar o con-
trolo do estado de carga da bateria a ca-
da ano, de preferência no início do Inver-
no, para evitar a possibilidade de conge-
lamento do electrólito. Este controlo de-
ve ser efectuado com maior frequência se
o veículo é utilizado predominantemente
para percursos breves, ou se é equipado
de acessórios com consumo permanente
com a chave removida, principalmente se
aplicados em after market.
fig. 14
A
F0P0242m
Cor branaoAbastecimento de electrólito Dirija-se à Rede brilhantede Assistência Fiat
Cor escuraEstado de carga insuficiente Recarregar a bateria
sem área verde (se aconselha de dirigir-se à
no centroRede de Assistência Fiat)
Cor escura Nível do electrólito e estado Nenhuma acção
com área verde de carga suficientes
no centro
SUBSTITUIÇÃO DA BATERIA
Em caso de necessidade, é necessário
substituir a bateria com uma outra origi-
nal que possua as mesmas características.
No caso de substituição por bateria com
características diversas, são invalidados os
prazos de manutenção previstos no “Pla-
no de Manutenção Programada”.
Para a manutenção da bateria é necessá-
rio respeitar as indicações fornecidas pe-
lo Fabricante da própria bateria.Uma montagem incorrecta de acessórios eléctricos e electrónicos pode
causar graves danos ao veículo. Se depois da compra do veículo se dese-
ja instalar acessórios (anti-roubo, rádio-telefone, etc...) dirija-se à Rede
de Assistência Fiat, que saberá sugerir os dispositivos mais idóneos e prin-
cipalmente aconselhar sobre a necessidade de utilizar uma bateria com capaci-
dade aumentada.
As baterias contêm substân-
cias muito perigosas para o
meio ambiente. Para a subs-
tituição da bateria, aconse-
lhamos de dirigir-se à Rede de Assis-
tência Fiat, que é equipada para a eli-
minação no respeito da natureza e das
normas de lei.
Se o veículo deve permane-
cer parado por muito tempo
em condições de frio intenso, des-
montar a bateria e transportá-la num
lugar aquecido, em caso contrário, se
corre o risco de congelamento.
AVISO

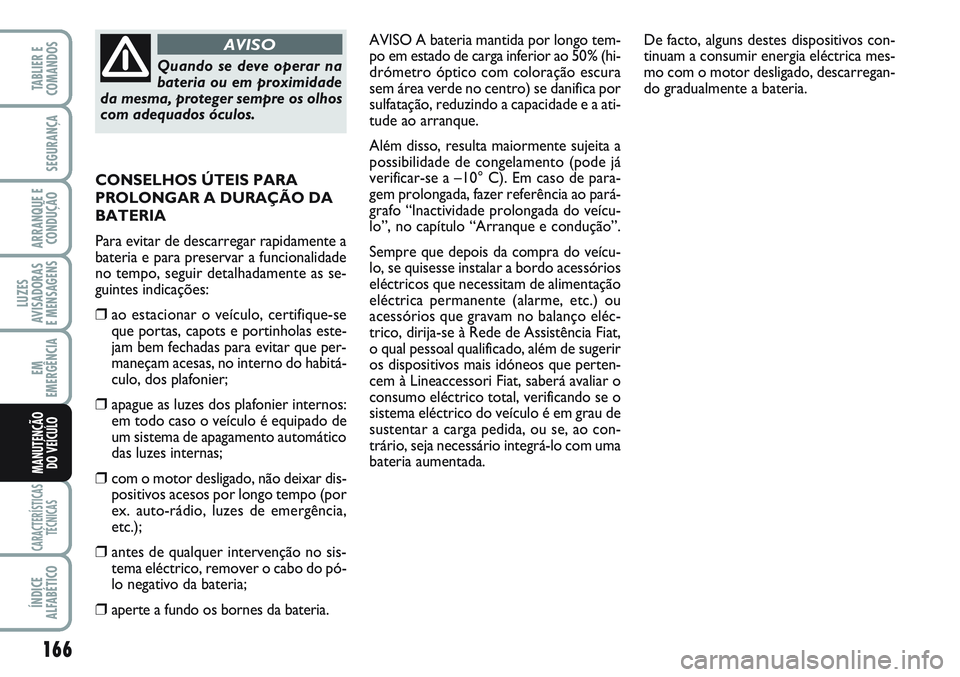

166
LUZES
AVISADORAS
E MENSAGENS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
AVISO A bateria mantida por longo tem-
po em estado de carga inferior ao 50% (hi-
drómetro óptico com coloração escura
sem área verde no centro) se danifica por
sulfatação, reduzindo a capacidade e a ati-
tude ao arranque.
Além disso, resulta maiormente sujeita a
possibilidade de congelamento (pode já
verificar-se a –10° C). Em caso de para-
gem prolongada, fazer referência ao pará-
grafo “Inactividade prolongada do veícu-
lo”, no capítulo “Arranque e condução”.
Sempre que depois da compra do veícu-
lo, se quisesse instalar a bordo acessórios
eléctricos que necessitam de alimentação
eléctrica permanente (alarme, etc.) ou
acessórios que gravam no balanço eléc-
trico, dirija-se à Rede de Assistência Fiat,
o qual pessoal qualificado, além de sugerir
os dispositivos mais idóneos que perten-
cem à Lineaccessori Fiat, saberá avaliar o
consumo eléctrico total, verificando se o
sistema eléctrico do veículo é em grau de
sustentar a carga pedida, ou se, ao con-
trário, seja necessário integrá-lo com uma
bateria aumentada. CONSELHOS ÚTEIS PARA
PROLONGAR A DURAÇÃO DA
BATERIA
Para evitar de descarregar rapidamente a
bateria e para preservar a funcionalidade
no tempo, seguir detalhadamente as se-
guintes indicações:
❒ao estacionar o veículo, certifique-se
que portas, capots e portinholas este-
jam bem fechadas para evitar que per-
maneçam acesas, no interno do habitá-
culo, dos plafonier;
❒apague as luzes dos plafonier internos:
em todo caso o veículo é equipado de
um sistema de apagamento automático
das luzes internas;
❒com o motor desligado, não deixar dis-
positivos acesos por longo tempo (por
ex. auto-rádio, luzes de emergência,
etc.);
❒antes de qualquer intervenção no sis-
tema eléctrico, remover o cabo do pó-
lo negativo da bateria;
❒aperte a fundo os bornes da bateria.
Quando se deve operar na
bateria ou em proximidade
da mesma, proteger sempre os olhos
com adequados óculos.
AVISODe facto, alguns destes dispositivos con-
tinuam a consumir energia eléctrica mes-
mo com o motor desligado, descarregan-
do gradualmente a bateria.
