FIAT SCUDO 2012 Manual de Uso e Manutenção (in Portuguese)

127
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS

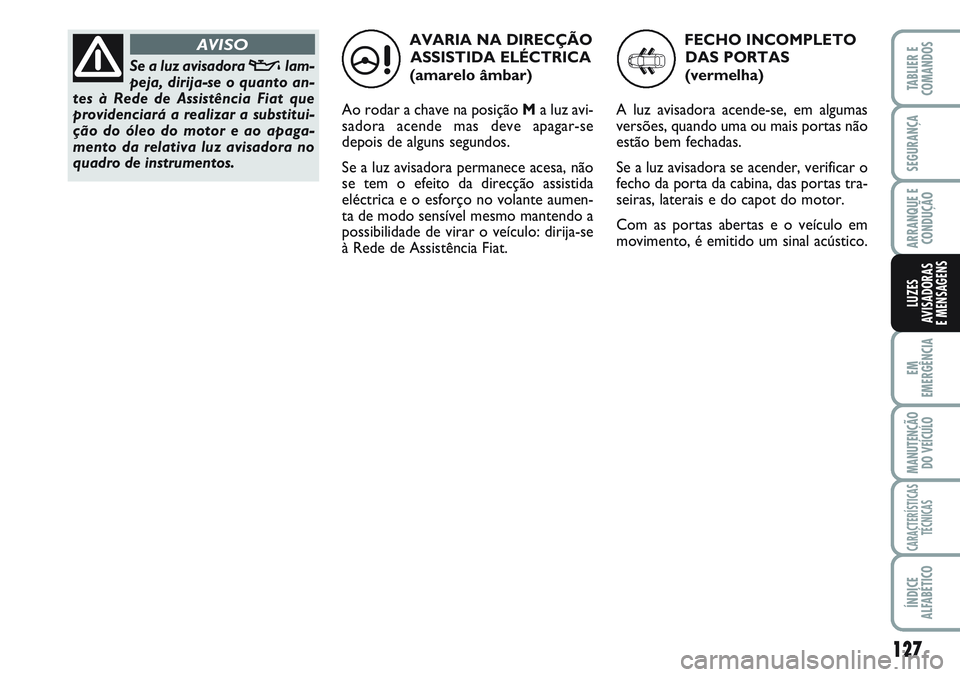

AVARIA NA DIRECÇÃO
ASSISTIDA ELÉCTRICA
(amarelo âmbar)
Ao rodar a chave na posição Ma luz avi-
sadora acende mas deve apagar-se
depois de alguns segundos.
Se a luz avisadora permanece acesa, não
se tem o efeito da direcção assistida
eléctrica e o esforço no volante aumen-
ta de modo sensível mesmo mantendo a
possibilidade de virar o veículo: dirija-se
à Rede de Assistência Fiat.
Se a luz avisadora vlam-
peja, dirija-se o quanto an-
tes à Rede de Assistência Fiat que
providenciará a realizar a substitui-
ção do óleo do motor e ao apaga-
mento da relativa luz avisadora no
quadro de instrumentos.
AVISO
»
FECHO INCOMPLETO
DAS PORTAS
(vermelha)
A luz avisadora acende-se, em algumas
versões, quando uma ou mais portas não
estão bem fechadas.
Se a luz avisadora se acender, verificar o
fecho da porta da cabina, das portas tra-
seiras, laterais e do capot do motor.
Com as portas abertas e o veículo em
movimento, é emitido um sinal acústico.
9

128
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS

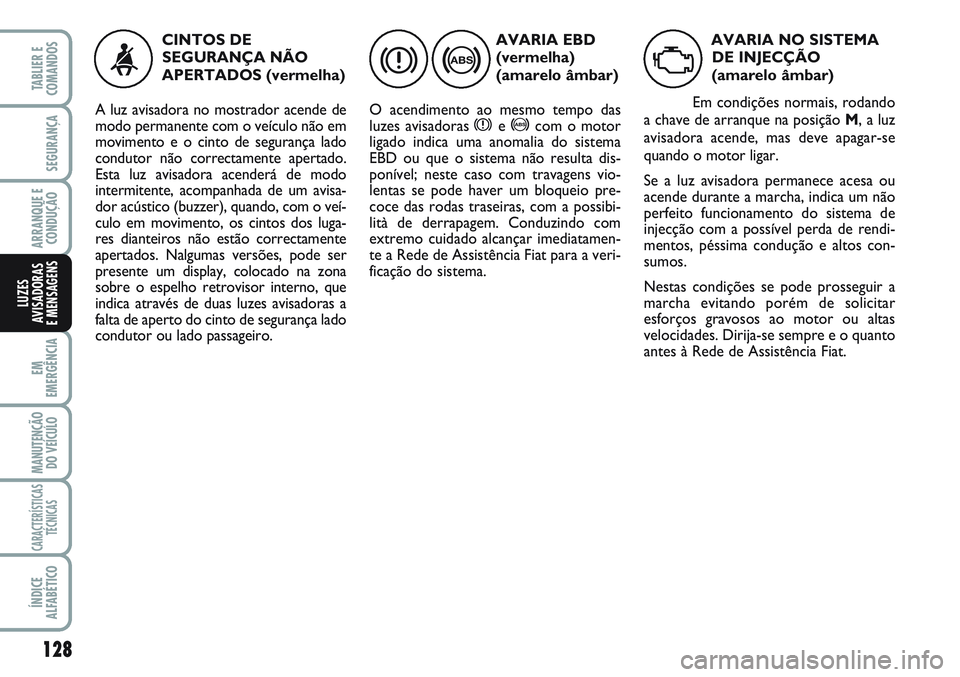

AVARIA EBD
(vermelha)
(amarelo âmbar)
O acendimento ao mesmo tempo das
luzes avisadoras
xe >com o motor
ligado indica uma anomalia do sistema
EBD ou que o sistema não resulta dis-
ponível; neste caso com travagens vio-
lentas se pode haver um bloqueio pre-
coce das rodas traseiras, com a possibi-
lità de derrapagem. Conduzindo com
extremo cuidado alcançar imediatamen-
te a Rede de Assistência Fiat para a veri-
ficação do sistema.
x>
CINTOS DE
SEGURANÇA NÃO
APERTADOS (vermelha)
A luz avisadora no mostrador acende de
modo permanente com o veículo não em
movimento e o cinto de segurança lado
condutor não correctamente apertado.
Esta luz avisadora acenderá de modo
intermitente, acompanhada de um avisa-
dor acústico (buzzer), quando, com o veí-
culo em movimento, os cintos dos luga-
res dianteiros não estão correctamente
apertados. Nalgumas versões, pode ser
presente um display, colocado na zona
sobre o espelho retrovisor interno, que
indica através de duas luzes avisadoras a
falta de aperto do cinto de segurança lado
condutor ou lado passageiro.
<
AVARIA NO SISTEMA
DE INJECÇÃO
(amarelo âmbar)
Em condições normais, rodando
a chave de arranque na posição M, a luz
avisadora acende, mas deve apagar-se
quando o motor ligar.
Se a luz avisadora permanece acesa ou
acende durante a marcha, indica um não
perfeito funcionamento do sistema de
injecção com a possível perda de rendi-
mentos, péssima condução e altos con-
sumos.
Nestas condições se pode prosseguir a
marcha evitando porém de solicitar
esforços gravosos ao motor ou altas
velocidades. Dirija-se sempre e o quanto
antes à Rede de Assistência Fiat.
U

STOP
(vermelho)
Acende ao mesmo tempo
com qualquer uma das outras luzes avi-
sadoras de perigo.
129
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS

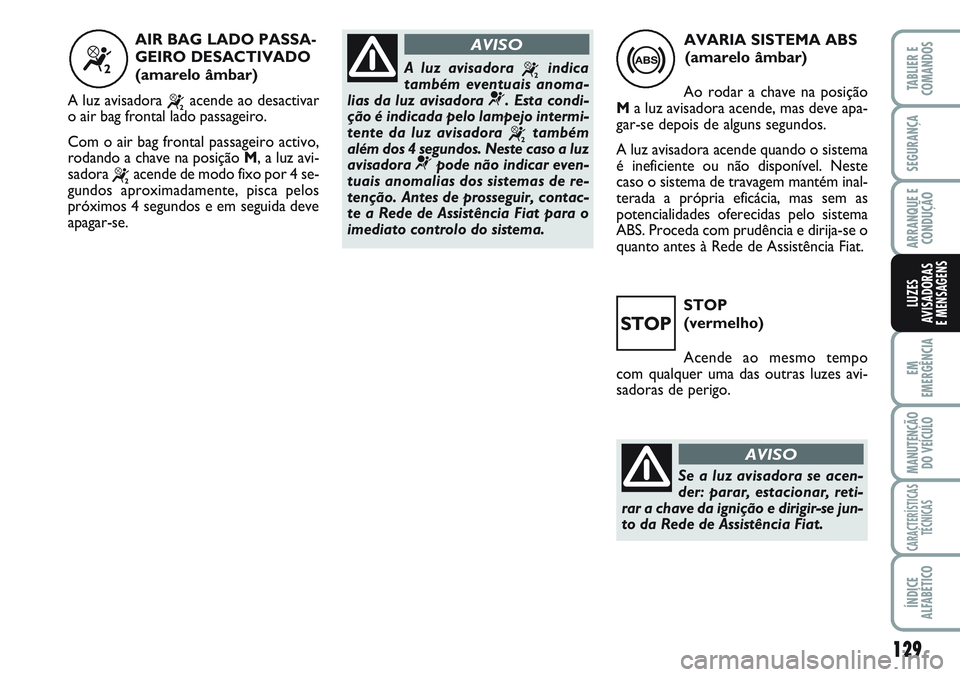

AVARIA SISTEMA ABS
(amarelo âmbar)
Ao rodar a chave na posição
Ma luz avisadora acende, mas deve apa-
gar-se depois de alguns segundos.
A luz avisadora acende quando o sistema
é ineficiente ou não disponível. Neste
caso o sistema de travagem mantém inal-
terada a própria eficácia, mas sem as
potencialidades oferecidas pelo sistema
ABS. Proceda com prudência e dirija-se o
quanto antes à Rede de Assistência Fiat.
>“
AIR BAG LADO PASSA-
GEIRO DESACTIVADO
(amarelo âmbar)
A luz avisadora
“acende ao desactivar
o air bag frontal lado passageiro.
Com o air bag frontal passageiro activo,
rodando a chave na posição M, a luz avi-
sadora
“acende de modo fixo por 4 se-
gundos aproximadamente, pisca pelos
próximos 4 segundos e em seguida deve
apagar-se.A luz avisadora
“indica
também eventuais anoma-
lias da luz avisadora
¬. Esta condi-
ção é indicada pelo lampejo intermi-
tente da luz avisadora
“também
além dos 4 segundos. Neste caso a luz
avisadora
¬pode não indicar even-
tuais anomalias dos sistemas de re-
tenção. Antes de prosseguir, contac-
te a Rede de Assistência Fiat para o
imediato controlo do sistema.
AVISO
STOP
Se a luz avisadora se acen-
der: parar, estacionar, reti-
rar a chave da ignição e dirigir-se jun-
to da Rede de Assistência Fiat.

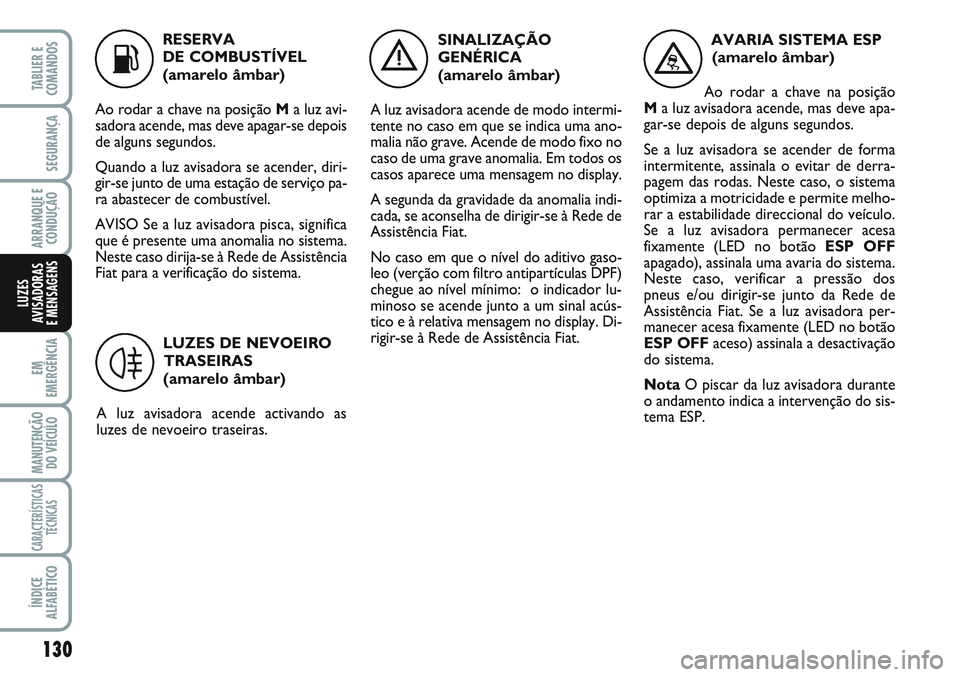

AVISO

K
RESERVA
DE COMBUSTÍVEL
(amarelo âmbar)
Ao rodar a chave na posição Ma luz avi-
sadora acende, mas deve apagar-se depois
de alguns segundos.
Quando a luz avisadora se acender, diri-
gir-se junto de uma estação de serviço pa-
ra abastecer de combustível.
AVISO Se a luz avisadora pisca, significa
que é presente uma anomalia no sistema.
Neste caso dirija-se à Rede de Assistência
Fiat para a verificação do sistema.
130
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
LUZES DE NEVOEIRO
TRASEIRAS
(amarelo âmbar)
A luz avisadora acende activando as
luzes de nevoeiro traseiras.
4
SINALIZAÇÃO
GENÉRICA
(amarelo âmbar)
A luz avisadora acende de modo intermi-
tente no caso em que se indica uma ano-
malia não grave. Acende de modo fixo no
caso de uma grave anomalia. Em todos os
casos aparece uma mensagem no display.
A segunda da gravidade da anomalia indi-
cada, se aconselha de dirigir-se à Rede de
Assistência Fiat.
No caso em que o nível do aditivo gaso-
leo (verção com filtro antipartículas DPF)
chegue ao nível mínimo: o indicador lu-
minoso se acende junto a um sinal acús-
tico e à relativa mensagem no display. Di-
rigir-se à Rede de Assistência Fiat.
è
AVARIA SISTEMA ESP
(amarelo âmbar)
Ao rodar a chave na posição
Ma luz avisadora acende, mas deve apa-
gar-se depois de alguns segundos.
Se a luz avisadora se acender de forma
intermitente, assinala o evitar de derra-
pagem das rodas. Neste caso, o sistema
optimiza a motricidade e permite melho-
rar a estabilidade direccional do veículo.
Se a luz avisadora permanecer acesa
fixamente (LED no botão ESP OFF
apagado), assinala uma avaria do sistema.
Neste caso, verificar a pressão dos
pneus e/ou dirigir-se junto da Rede de
Assistência Fiat. Se a luz avisadora per-
manecer acesa fixamente (LED no botão
ESP OFFaceso) assinala a desactivação
do sistema.
NotaO piscar da luz avisadora durante
o andamento indica a intervenção do sis-
tema ESP.
™

131
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS

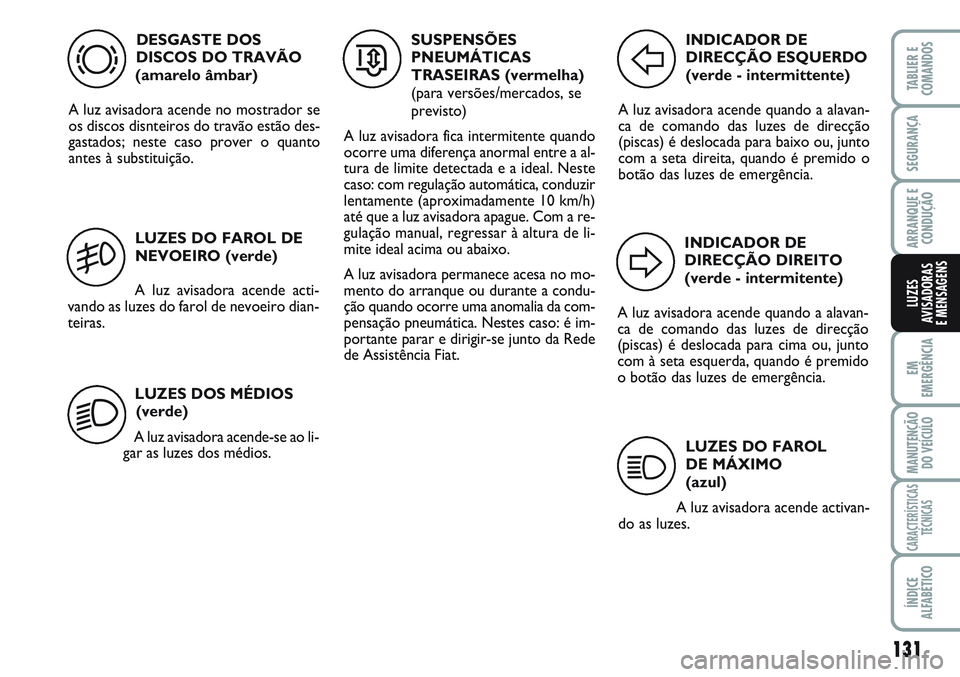

DESGASTE DOS
DISCOS DO TRAVÃO
(amarelo âmbar)
A luz avisadora acende no mostrador se
os discos disnteiros do travão estão des-
gastados; neste caso prover o quanto
antes à substituição.
d
SUSPENSÕES
PNEUMÁTICAS
TRASEIRAS (vermelha)
(para versões/mercados, se
previsto)
A luz avisadora fica intermitente quando
ocorre uma diferença anormal entre a al-
tura de limite detectada e a ideal. Neste
caso: com regulação automática, conduzir
lentamente (aproximadamente 10 km/h)
até que a luz avisadora apague. Com a re-
gulação manual, regressar à altura de li-
mite ideal acima ou abaixo.
A luz avisadora permanece acesa no mo-
mento do arranque ou durante a condu-
ção quando ocorre uma anomalia da com-
pensação pneumática. Nestes caso: é im-
portante parar e dirigir-se junto da Rede
de Assistência Fiat.
…
LUZES DO FAROL DE
NEVOEIRO (verde)
A luz avisadora acende acti-
vando as luzes do farol de nevoeiro dian-
teiras.
5
LUZES DO FAROL
DE MÁXIMO
(azul)
A luz avisadora acende activan-
do as luzes.
1
INDICADOR DE
DIRECÇÃO ESQUERDO
(verde - intermittente)
A luz avisadora acende quando a alavan-
ca de comando das luzes de direcção
(piscas) é deslocada para baixo ou, junto
com a seta direita, quando é premido o
botão das luzes de emergência.
F
INDICADOR DE
DIRECÇÃO DIREITO
(verde - intermitente)
A luz avisadora acende quando a alavan-
ca de comando das luzes de direcção
(piscas) é deslocada para cima ou, junto
com à seta esquerda, quando é premido
o botão das luzes de emergência.
D
LUZES DOS MÉDIOS
(verde)
A luz avisadora acende-se ao li-
gar as luzes dos médios.
2

132
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS

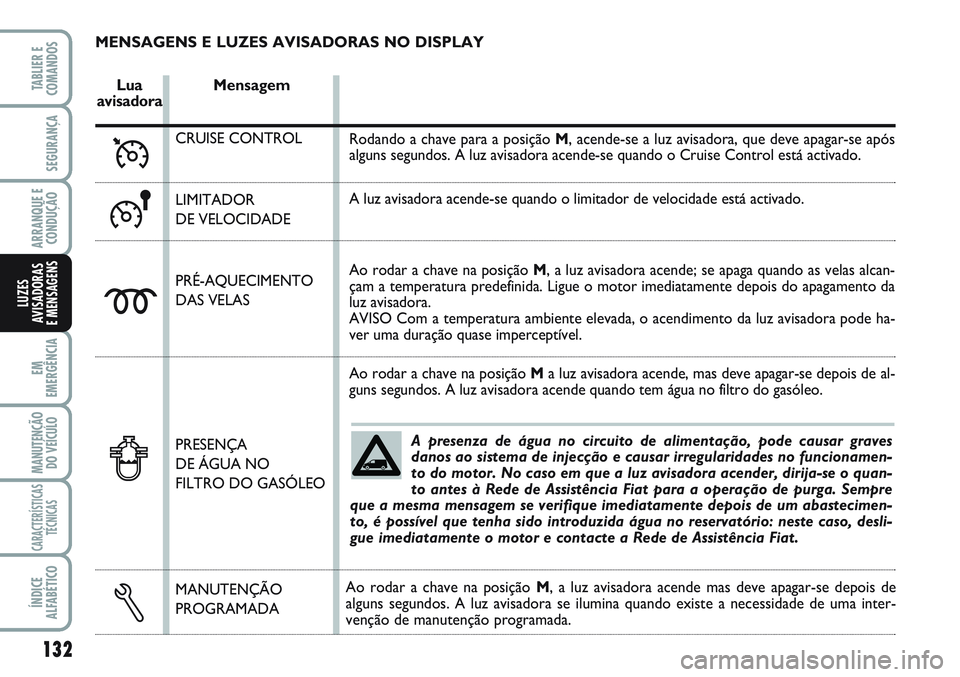

MENSAGENS E LUZES AVISADORAS NO DISPLAY
Lua
avisadoraMensagem
Rodando a chave para a posição M, acende-se a luz avisadora, que deve apagar-se após
alguns segundos. A luz avisadora acende-se quando o Cruise Control está activado.
A luz avisadora acende-se quando o limitador de velocidade está activado.
Ao rodar a chave na posição M, a luz avisadora acende; se apaga quando as velas alcan-
çam a temperatura predefinida. Ligue o motor imediatamente depois do apagamento da
luz avisadora.
AVISO Com a temperatura ambiente elevada, o acendimento da luz avisadora pode ha-
ver uma duração quase imperceptível.
Ao rodar a chave na posição Ma luz avisadora acende, mas deve apagar-se depois de al-
guns segundos. A luz avisadora acende quando tem água no filtro do gasóleo.
A presenza de água no circuito de alimentação, pode causar graves
danos ao sistema de injecção e causar irregularidades no funcionamen-
to do motor. No caso em que a luz avisadora acender, dirija-se o quan-
to antes à Rede de Assistência Fiat para a operação de purga. Sempre
que a mesma mensagem se verifique imediatamente depois de um abastecimen-
to, é possível que tenha sido introduzida água no reservatório: neste caso, desli-
gue imediatamente o motor e contacte a Rede de Assistência Fiat.
Ao rodar a chave na posição M, a luz avisadora acende mas deve apagar-se depois de
alguns segundos. A luz avisadora se ilumina quando existe a necessidade de uma inter-
venção de manutenção programada. CRUISE CONTROL
LIMITADOR
DE VELOCIDADE
PRÉ-AQUECIMENTO
DAS VELAS
PRESENÇA
DE ÁGUA NO
FILTRO DO GASÓLEO
MANUTENÇÃO
PROGRAMADA
≈
Δ
m
ƒ
Ü

133
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO

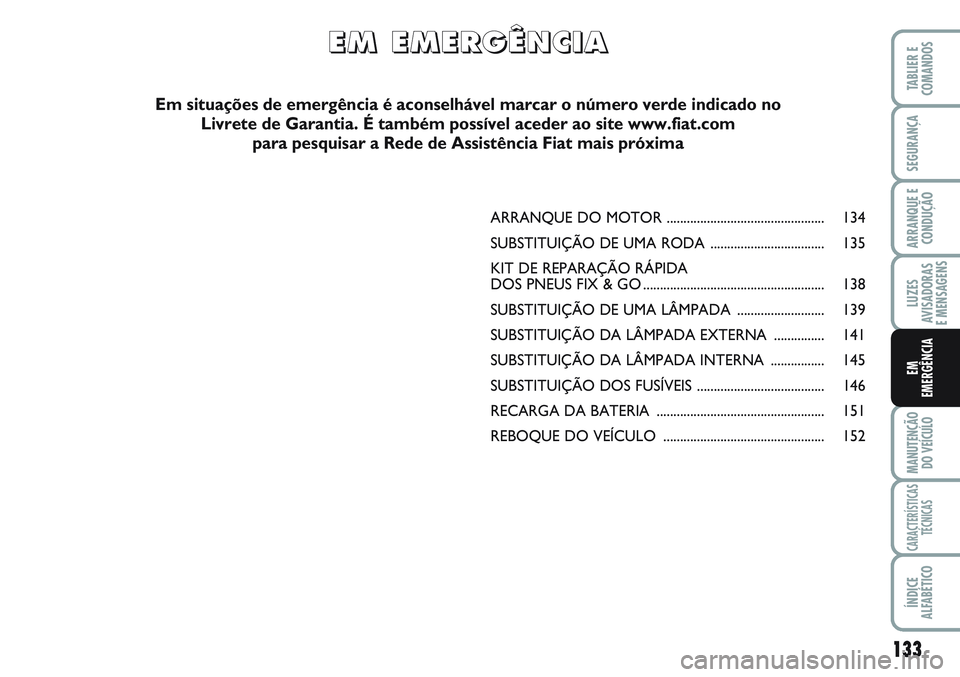

EM
EMERGÊNCIA

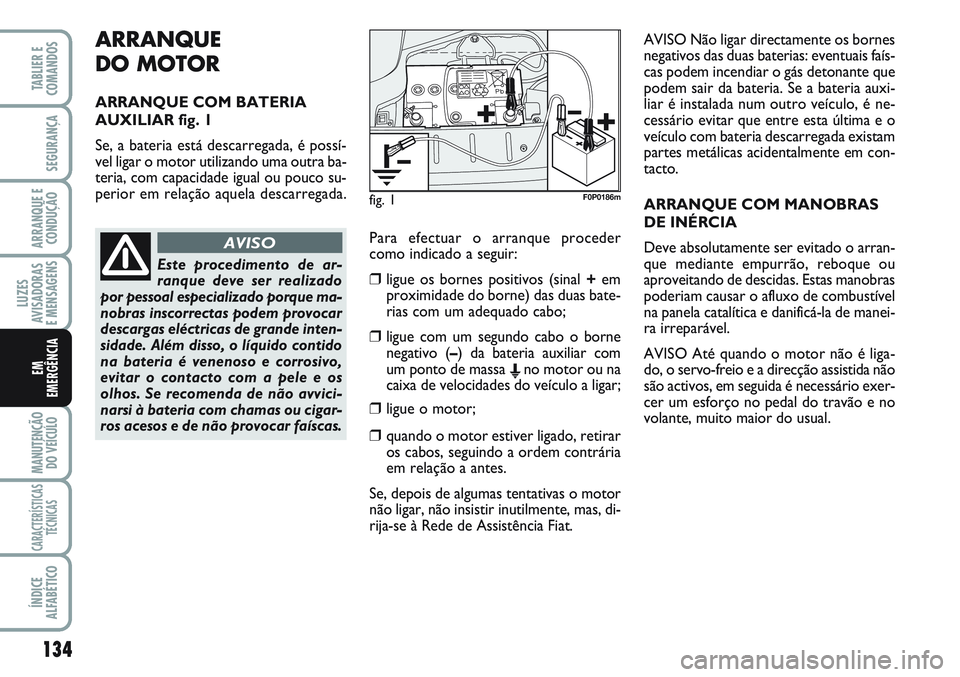

ARRANQUE DO MOTOR ............................................... 134

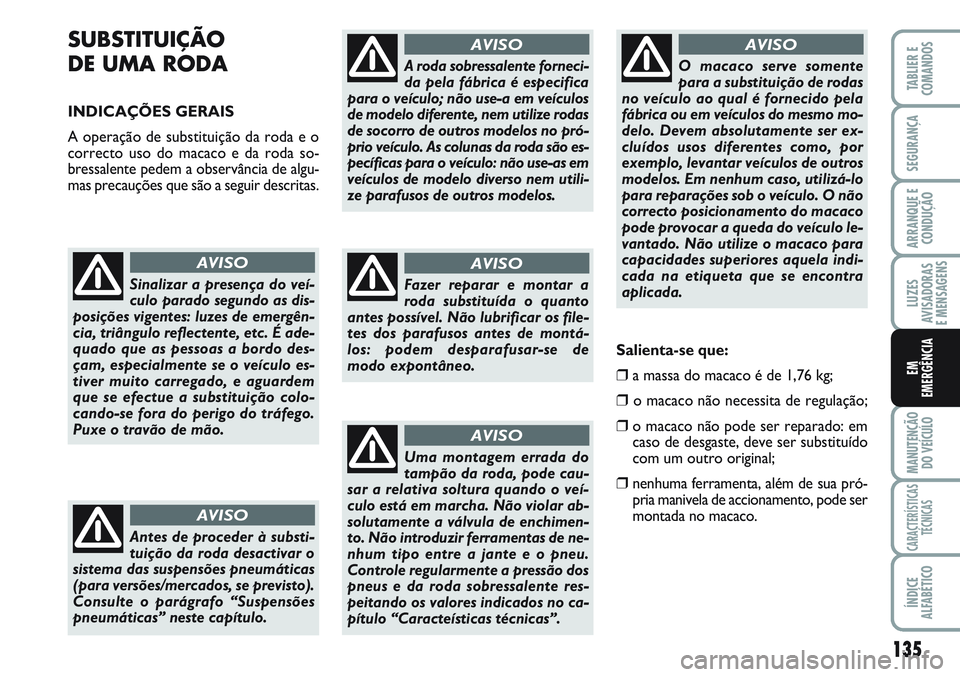

SUBSTITUIÇÃO DE UMA RODA .................................. 135
KIT DE REPARAÇÃO RÁPIDA
DOS PNEUS FIX & GO ...................................................... 138
SUBSTITUIÇÃO DE UMA LÂMPADA .......................... 139
SUBSTITUIÇÃO DA LÂMPADA EXTERNA ............... 141
SUBSTITUIÇÃO DA LÂMPADA INTERNA ................ 145
SUBSTITUIÇÃO DOS FUSÍVEIS ...................................... 146
RECARGA DA BATERIA .................................................. 151
REBOQUE DO VEÍCULO ................................................ 152
E E
M M
E E
M M
E E
R R
G G
Ê Ê
N N
C C
I I
A A
Em situações de emergência é aconselhável marcar o número verde indicado no
Livrete de Garantia. É também possível aceder ao site www.fiat.com
para pesquisar a Rede de Assistência Fiat mais próxima

ARRANQUE
DO MOTOR
ARRANQUE COM BATERIA
AUXILIAR fig. 1
Se, a bateria está descarregada, é possí-
vel ligar o motor utilizando uma outra ba-
teria, com capacidade igual ou pouco su-
perior em relação aquela descarregada.
134
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
Para efectuar o arranque proceder
como indicado a seguir:
❒ligue os bornes positivos (sinal +em
proximidade do borne) das duas bate-
rias com um adequado cabo;
❒ligue com um segundo cabo o borne
negativo (–) da bateria auxiliar com
um ponto de massa
Eno motor ou na
caixa de velocidades do veículo a ligar;
❒ligue o motor;
❒quando o motor estiver ligado, retirar
os cabos, seguindo a ordem contrária
em relação a antes.
Se, depois de algumas tentativas o motor
não ligar, não insistir inutilmente, mas, di-
rija-se à Rede de Assistência Fiat.AVISO Não ligar directamente os bornes
negativos das duas baterias: eventuais faís-
cas podem incendiar o gás detonante que
podem sair da bateria. Se a bateria auxi-
liar é instalada num outro veículo, é ne-
cessário evitar que entre esta última e o
veículo com bateria descarregada existam
partes metálicas acidentalmente em con-
tacto.
ARRANQUE COM MANOBRAS
DE INÉRCIA
Deve absolutamente ser evitado o arran-
que mediante empurrão, reboque ou
aproveitando de descidas. Estas manobras
poderiam causar o afluxo de combustível
na panela catalítica e danificá-la de manei-
ra irreparável.
AVISO Até quando o motor não é liga-
do, o servo-freio e a direcção assistida não
são activos, em seguida é necessário exer-
cer um esforço no pedal do travão e no
volante, muito maior do usual.
fig. 1F0P0186m
Este procedimento de ar-
ranque deve ser realizado
por pessoal especializado porque ma-
nobras inscorrectas podem provocar
descargas eléctricas de grande inten-
sidade. Além disso, o líquido contido
na bateria é venenoso e corrosivo,
evitar o contacto com a pele e os
olhos. Se recomenda de não avvici-
narsi à bateria com chamas ou cigar-
ros acesos e de não provocar faíscas.
AVISO

135
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
SUBSTITUIÇÃO
DE UMA RODA
INDICAÇÕES GERAIS
A operação de substituição da roda e o
correcto uso do macaco e da roda so-
bressalente pedem a observância de algu-
mas precauções que são a seguir descritas.
Sinalizar a presença do veí-
culo parado segundo as dis-
posições vigentes: luzes de emergên-
cia, triângulo reflectente, etc. É ade-
quado que as pessoas a bordo des-
çam, especialmente se o veículo es-
tiver muito carregado, e aguardem
que se efectue a substituição colo-
cando-se fora do perigo do tráfego.
Puxe o travão de mão.
AVISO
Antes de proceder à substi-
tuição da roda desactivar o
sistema das suspensões pneumáticas
(para versões/mercados, se previsto).
Consulte o parágrafo “Suspensões
pneumáticas” neste capítulo.
AVISO
A roda sobressalente forneci-
da pela fábrica é especifica
para o veículo; não use-a em veículos
de modelo diferente, nem utilize rodas
de socorro de outros modelos no pró-
prio veículo. As colunas da roda são es-
pecíficas para o veículo: não use-as em
veículos de modelo diverso nem utili-
ze parafusos de outros modelos.
AVISO
Fazer reparar e montar a
roda substituída o quanto
antes possível. Não lubrificar os file-
tes dos parafusos antes de montá-
los: podem desparafusar-se de
modo expontâneo.
AVISO
O macaco serve somente
para a substituição de rodas
no veículo ao qual é fornecido pela
fábrica ou em veículos do mesmo mo-
delo. Devem absolutamente ser ex-
cluídos usos diferentes como, por
exemplo, levantar veículos de outros
modelos. Em nenhum caso, utilizá-lo
para reparações sob o veículo. O não
correcto posicionamento do macaco
pode provocar a queda do veículo le-
vantado. Não utilize o macaco para
capacidades superiores aquela indi-
cada na etiqueta que se encontra
aplicada.
AVISO
Uma montagem errada do
tampão da roda, pode cau-
sar a relativa soltura quando o veí-
culo está em marcha. Não violar ab-
solutamente a válvula de enchimen-
to. Não introduzir ferramentas de ne-
nhum tipo entre a jante e o pneu.
Controle regularmente a pressão dos
pneus e da roda sobressalente res-
peitando os valores indicados no ca-
pítulo “Caracteísticas técnicas”.
AVISO
Salienta-se que:
❒a massa do macaco é de 1,76 kg;
❒o macaco não necessita de regulação;
❒o macaco não pode ser reparado: em
caso de desgaste, deve ser substituído
com um outro original;
❒nenhuma ferramenta, além de sua pró-
pria manivela de accionamento, pode ser
montada no macaco.

136
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA

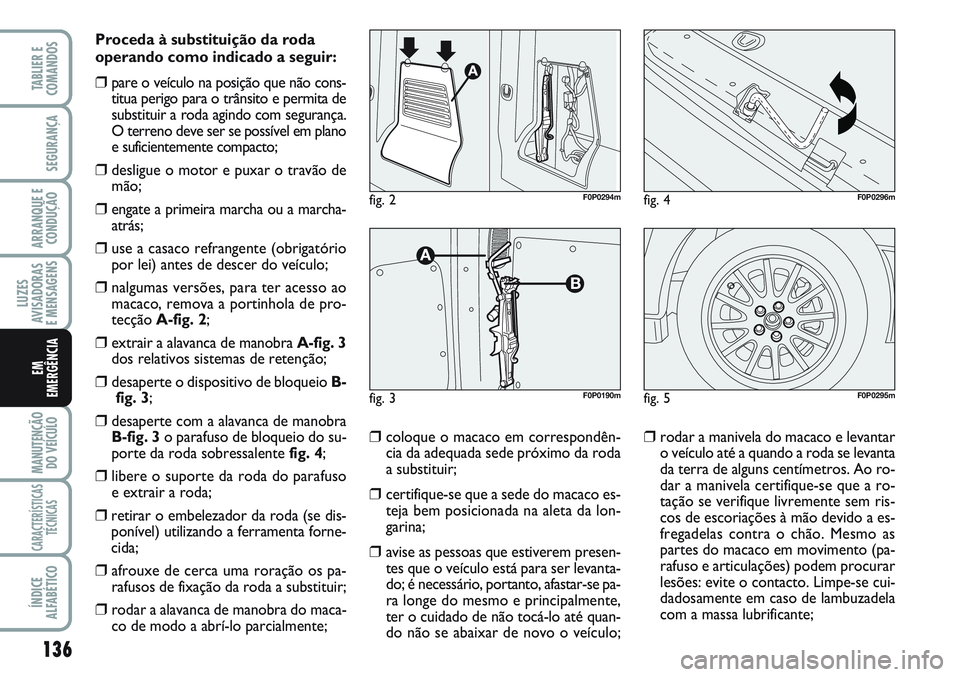

Proceda à substituição da roda
operando como indicado a seguir:
❒pare o veículo na posição que não cons-
titua perigo para o trânsito e permita de
substituir a roda agindo com segurança.
O terreno deve ser se possível em plano
e suficientemente compacto;
❒ desligue o motor e puxar o travão de
mão;
❒engate a primeira marcha ou a marcha-
atrás;
❒use a casaco refrangente (obrigatório
por lei) antes de descer do veículo;
❒nalgumas versões, para ter acesso ao
macaco, remova a portinhola de pro-
tecção A-fig. 2;
❒extrair a alavanca de manobra A-fig. 3
dos relativos sistemas de retenção;
❒desaperte o dispositivo de bloqueio B-
fig. 3;
❒desaperte com a alavanca de manobra
B-fig. 3o parafuso de bloqueio do su-
porte da roda sobressalente fig. 4;
❒libere o suporte da roda do parafuso
e extrair a roda;
❒retirar o embelezador da roda (se dis-
ponível) utilizando a ferramenta forne-
cida;
❒afrouxe de cerca uma roração os pa-
rafusos de fixação da roda a substituir;
❒rodar a alavanca de manobra do maca-
co de modo a abrí-lo parcialmente;
❒coloque o macaco em correspondên-
cia da adequada sede próximo da roda
a substituir;
❒certifique-se que a sede do macaco es-
teja bem posicionada na aleta da lon-
garina;
❒avise as pessoas que estiverem presen-
tes que o veículo está para ser levanta-
do; é necessário, portanto, afastar-se pa-
ra longe do mesmo e principalmente,
ter o cuidado de não tocá-lo até quan-
do não se abaixar de novo o veículo;
❒rodar a manivela do macaco e levantar
o veículo até a quando a roda se levanta
da terra de alguns centímetros. Ao ro-
dar a manivela certifique-se que a ro-
tação se verifique livremente sem ris-
cos de escoriações à mão devido a es-
fregadelas contra o chão. Mesmo as
partes do macaco em movimento (pa-
rafuso e articulações) podem procurar
lesões: evite o contacto. Limpe-se cui-
dadosamente em caso de lambuzadela
com a massa lubrificante;
fig. 4F0P0296m
fig. 5F0P0295m
fig. 2F0P0294m
fig. 3F0P0190m
