FIAT SCUDO 2012 Návod na použitie a údržbu (in Slovak)

57
BEZPEČNOSŤ
NAŠTARTO-
VA N I E A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ
DOSKA A
OVLÁDAČE
obr. 63/bF0P0055m
F0P0338m
F0P0339m
F0P0340m
F0P0341m
F0P0342m
Funkcia zvolená, zo-
brazenie symbolu
“Obmedzovač rý-
chlosti”.
Funkcia deaktivovaná,
posledná naprogra-
movaná rýchlosť -
OFF (príklad pri
107 km/h).
Fuakcia aktivovaná
(príklad pri 107 km).
Rýchlosť vozidla
vyššia (napríklad pri
118 km ), rýchlos´t
programovaná bliká.
Zisťovanie
abnormality funkcie,
OFF - paličky blikajú.
OBMEDZOVAČ
RÝCHLOSTI “LIMIT”
(ak je vo výbave)
“JE to rýchlosť zvolená vodičom, ktorú si
neželá prekračovať”. Táto voľba móže byť
urobená pri bežacom motoru, pri stoja-
com alebo idúcom vozidle. Minimálná pro-
gramovatelná rýchlosť je 30 km/h.
jazda vozidla je ovlivňována pohyby nohy
ridiče až do bodu zvýšení odporu pedálu
plynu, signalizujícího dosažení naprogra-
mované rychlosti. Ale zošliapnutie pedá-
lu za tento bod zvýšenie odporu umožňuje
prekroči´t naprogramovanú rýchlosť.K obnovení funkcie obmedzovača stačí po-
stupne uvolniť pedál plynu a vrátiť sa pod
naprogramovanú rýchlosť.
Ak je vozidlo vybavené obmedzovačom rý-
chlosti aj tempomatom (podľa krajiny ur-
čenia a motoru), nie je možné tieto dve
funkcie aktivovať naraz.
Manipulácie móžu byť provádené pri sto-
jacom vozidle a bežacom motoru, tak za
jazdy vozidla.Tento obmedzovač zobrazuje stav voľby
funkcie a naprogramovanú rýchlosť:

58
BEZPEČNOSŤ
NAŠTARTO-
VA N I E A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ
DOSKA A
OVLÁDAČE
F0P0343m F0P0338m
Voľba funkcie
Umístete gombík do polohy LIMIT. Ob-
medzovač je zvolený, ale teraz nie je ak-
tívny. Na displeji je posledná naprogramo-
vaná rýchlosť.
F0P0330m
F0P0332mF0P0344m F0P0351m
Programovanie rýchlosti
Toto programovanie móže byť urobené
bez aktivácie obmedzovača, ale pri bež-
acom motoru.
Postup uložení nižšej než nasledujúcej rý-
chlosti:
❒stlačte tlačidlo Set +.
Jedno krátke stlačenie zvýši rýchlosť o
1 km/h.
Dlhé stlačenie zvyšuje rýchlosť v kro-
koch po 5 km/h.
Postup uložení nižšej než predchádzajú-
cej rýchlosti:
❒stlačte tlačidlo Set -.
Jedno krátke stlačenie zníži rýchlosť o
1 km/h.
Dlhé stlačenie znižšuje rýchlosť v kro-
koch po 5 km/h.Aktivácia/deaktivácia (OFF)
Prvé stlačenie tlačidla aktivuje obmedzo-
vač, druhé stlačenie ho deaktivuje (OFF).
F0P0334m
F0P0334mF0P0339m F0P0340m

59
BEZPEČNOSŤ
NAŠTARTO-
VA N I E A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ
DOSKA A
OVLÁDAČE
F0P0333m F0P0341m
Prekročenie naprogramovanej
rýchlosti
Zošliapnutie pedálu plynu za účelom pre-
kročenia naprogramovaní rýchlosti nemá
účinok, pokiaľ se pedál nezošliapne silne a
neprekoná sa bod zvýšenia odporu. Ob-
medzovač sa dočasne vyradí z funkcie a bli-
ká naprogramovaná rýchlosť.
Za účelom obnovenia funkcie obmedzo-
vača znížte rýchlosť a aktivujte hodnotu
nižšiu než je naprogramovaná rýchlosť.
Blikanie údaja rýchlosti
Údaj rychlosti bliká:
❒po prekonání bodu zvýšenia odporu pe-
dálu plynu;
❒keď obmedzovač nemóže ovplyvňovat
zvyšovanie rýchlosti vozidla kvóli pro-
filu vozovky alebo v prudkom kopci;
❒v prípade prudkje akcelerácie.Vypnutie funkcie
Nastavte gombík do polohy 0alebo vy-
pnite zapaľovanie za účelom vypnutia sys-
tému. Posledná naprogramovaná rýchlosť
ostane uložená.Funkčná abnormalita
Naprogramovaná rýchlosť je vymazaná a
nahradená tromi pomlčkami.
Obráťte sa na autorizovaný servis Fiat za
účelom kontroly systému.
Pre správne používanie
Obmedzovač nemóže nikdy nahradiť do-
držovanie rýchlostných limitov, ani po-
zornosť a zodpovednosť vodiča. Venujte
pozornosť profilu vozovky a prudkým ak-
celeráciam.
Aby nebola obmedzovaná funkcia mecha-
nizmu pedálov:
– skontrolujte správnú polohu koberčeku
– na koberčeky nic nepokladajte.
F0P0345m F0P0339mF0P0342m

60
BEZPEČNOSŤ
NAŠTARTO-
VA N I E A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ
DOSKA A
OVLÁDAČE
STROPNÁ SVIETIDLÁ
PREDNÁ STROPNÁ SVIETILNA
Svietilna 1-obr. 64je ovládaná tromi spí-
načmi A, Ba C. pri spínači Bv centrál-
nej pozícii lampy sa zapnú /vypnú pri otvo-
rení/zavretí predných dverí.
pri spínači Bstlačenom vpravo sú svietil-
ny trvalo rozsvietené.
Pri spínači Bstlačenom vľaavo sú svietil-
ny trvalo zhasnuté.
Stlačením spínačov Avľavo Ca vpravo sa
rozsviecujú príslušné bočné svietilny Da
F.
ZADNÉ STROPNÉ SVIETILNY
Svietilny 2-obr. 65 sú ovládané spínačom
A.
Pri spínači Bv centrálnej pozícii lampy sa
zapnú /vypnú pri otvorení/zavretí predných
dverí.
Pri spínači Astlačenom vľavo ostává trva-
lo zhasnutá a pri stlačenom vpravo trvale
rozsvietená.UPOZORNENIE Pred vystúpením z vo-
zidla sa ubezpečte, či sú oba spínače v cen-
trálnej pozícii, keď sa uzavrú dvere, vypnú
sa aj svetlá, aby sa zabránilo vybitiu baté-
rie.
obr. 65F0P0057m
Časovanie stropných svetidiel
Aby sa umožnilo pohodlnejšiemu vystu-
povaniu/nastupovaniu do vozidla, najmä v
noci alebo na málo osvetlených miestach,
sú k dispozícii 2 spôsoby načasovania.
ČASOVANIE PRI NASTUPOVANÍ DO VOZIDLA
Stropné svetlá sa zapnú nasledovnými spô-
sobmi:
❒pri odomknutí predných dverí;
❒po otvorení jednych z predných dverí;
❒pri zavretí dverí;
Časovanie sa preruší otočením štartova-
cieho kľúča do polohy M.
ČASOVANIE PRI VYSTUPOVANÍ Z VOZIDLA
Po vytiahnutí kľúča zo štartovacieho za-
riadenia sa stropné svetlá zapnú nasledov-
nými spôsobmi:
❒po vypnutí motoru;
❒po otvorení jednych z predných dverí;
❒pri zavretí dverí.
Časovanie sa ukončí automaticky pri za-
blokovaní dverí
obr. 64F0P0056m

61
BEZPEČNOSŤ
NAŠTARTO-
VA N I E A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ
DOSKA A
OVLÁDAČE
obr. 66F0P0287m
OVLÁDAČE
NÚDZOVÉ SVETLÁ obr. 66
Zapnú sa stalčením spínača A, v ktorej-
koľvek pozicii štartovacieho kľúča.
Pri zapnutom zariadení spínač bliká a sú-
časne sa vo združenom prístroji rozsvietí
kontrolky
Îe ¥.
VYPNUTIE SYSTÉMU ESP
(ak je vo výbave)
Stlačením tlačidla obr. 67, na stredovom
paneli palubnej dosky sa vypne sysém ESP.
Vypnutie je signalizované rozsvietením
kontrolky v tlačidlu.
Systém sa opäť zapne:
❒automaticky nad 50 km/h;
❒manuálne opätovným stlačením tlačid-
la.
Zásah systému ESP je signalizovaný blika-
ním kontrolky v tlačidlu.
Ďalšie informácie viď časť “Systém ESP” v
tejto kapitole.
obr. 67F0P0064m
Používanie núdzových svetiel je upravené
cestnými predpismy v krajine, v ktorej sa
nachádzate. Dodržiavajte tieto predpisy.

62
BEZPEČNOSŤ
NAŠTARTO-
VA N I E A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ
DOSKA A
OVLÁDAČE
ZADNÉ TERMICKÉ SKLO
(ake je vo výbave)
Zapne sa stlačením tlačidla obr. 68.
Pri zapnutom zadnom termickom skle, je
časovanie, ktoré automaticky vypne zaria-
denie po zhruba 20 minútach.ZAMYKANIE DVERÍ
Všetky dvere sa v ľubovolnej polohe kľú-
ča ve spínacej skrinke zamknú stlačením
tlačidla obr. 69, na stredovom paneli.
Zapnutím sa rozsvieti kontrolka v tomto
tlačidlu.
Pre odblokovanie dverí stlačte tlačidlo.ZAPNUTIE DETSKÝCH
POISTIEK (ak sú vo výbave)
Stlačením tlačidla obr. 70, umiesteného
na stredovom paneli, sa v ľubovolnej po-
lohe kľúča ve spínacej skrinke zapnú dets-
ké poistky.
Takto nie je možné otvárať bočné posuv-
né dvere zvnútra, ale iba zvonku.
Zapnutím sa rozsvieti kontrolka v tomto
tlačidlu.
Systém sa vypne opätovným stlačením tla-
čidla.
obr. 68F0P0058mobr. 69F0P0059mobr. 70F0P0060m

63
BEZPEČNOSŤ
NAŠTARTO-
VA N I E A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ
DOSKA A
OVLÁDAČE
VYPNUTIE PROSTOROVEJ
OCHRANY ALARMU
(ak je vo výbave)
Stlačením tlačidla obr. 73, na stredovém
paneli palubnej dosky sa vypne priestoro-
vá ochrana alarmu.
Zachová se iba obvodová ochrana.
Vypnutie je signalizované rozsvietením
kontrolky v tlačidlu.
Ďalšie informácie viď časť “Alarm” v tej-
to kapitole.
obr. 72F0P0063m
VYPNUTIE PARKOVACIEHO
ASISTENTA (ak je vo výbave)
Stlačením tlačidla obr. 72, na stredovom
panelu palubnej dosky sa vypne parkovací
asistent.
Vypnutie je signalizované rozsvietením
kontrolky v tlačidlu.
Reaktivujú sa opätovným stlačením tohto
tlačidla.
UPOZORNENIEStav parkovacieho
asistenta (zapnutý alebo vypnutý) je do
systému uložený pri vypnutiu motora.
obr. 73F0P0062m
ZAMYKANIE BOČNÝCH
POSUVNÝCH A ZADNÝCH
DVERÍ (aksú vo výbave)
Bočné posuvné a zadné dvere sa v ľubo-
volnej polohe kľúča vo spínacej skrinke sú-
časne zamknú stlačením tlačidla obr. 71,
nachádzajúce sa na doske centrálnej skrin-
ky, nezávisle od pozície štartovacieho kľú-
ča.
Zapnutím sa rozsvieti kontrolka v tomto
tlačidlu.
Pre odblokovanie dverí stlačte tlačidlo.
obr. 71F0P0061m

64
BEZPEČNOSŤ
NAŠTARTO-
VA N I E A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ
DOSKA A
OVLÁDAČE
Ak po nárazu nedochádza k úniku paliva
a vozidlo je schopné pokračovať v jazde,
postupujte nasledovne:
❒otočte kľúč do polohy S;
❒vytiahnite kľúč zo spínacej skrinky; po-
tom ho znovu zasuňte do spínacej skrin-
ky a normálne naštartujte motor.

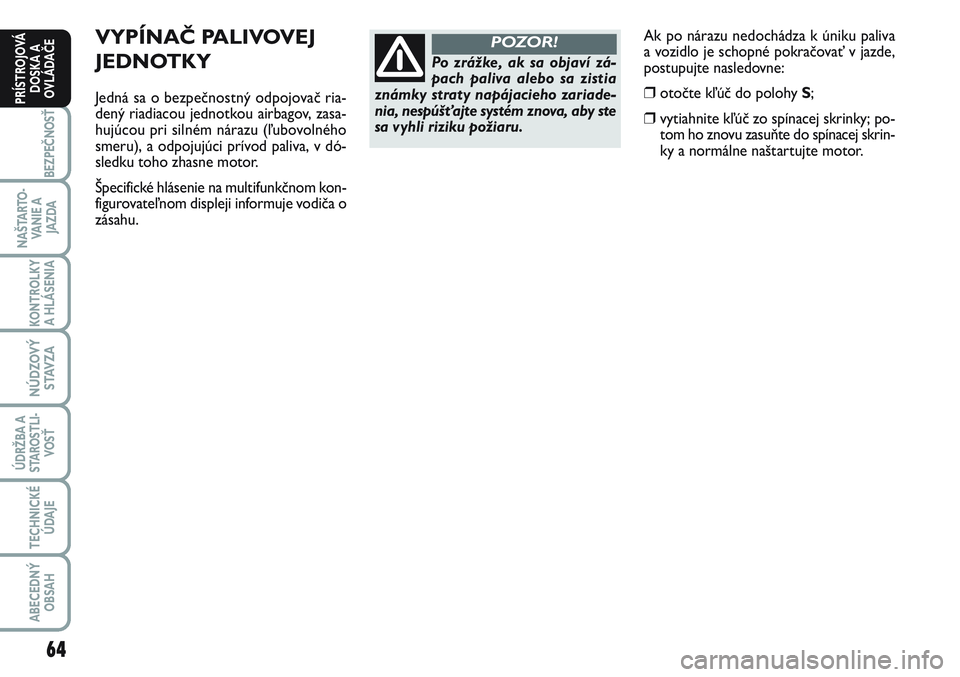

VYPÍNAČ PALIVOVEJ
JEDNOTKY
Jedná sa o bezpečnostný odpojovač ria-
dený riadiacou jednotkou airbagov, zasa-
hujúcou pri silném nárazu (ľubovolného
smeru), a odpojujúci prívod paliva, v dó-
sledku toho zhasne motor.
Špecifické hlásenie na multifunkčnom kon-
figurovateľnom displeji informuje vodiča o
zásahu.
Po zrážke, ak sa objaví zá-
pach paliva alebo sa zistia
známky straty napájacieho zariade-
nia, nespúšťajte systém znova, aby ste
sa vyhli riziku požiaru.
POZOR!

65
BEZPEČNOSŤ
NAŠTARTO-
VA N I E A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ
DOSKA A
OVLÁDAČE
obr. 75F0P0066m
obr. 74F0P0065mobr. 76/aF0P0067m

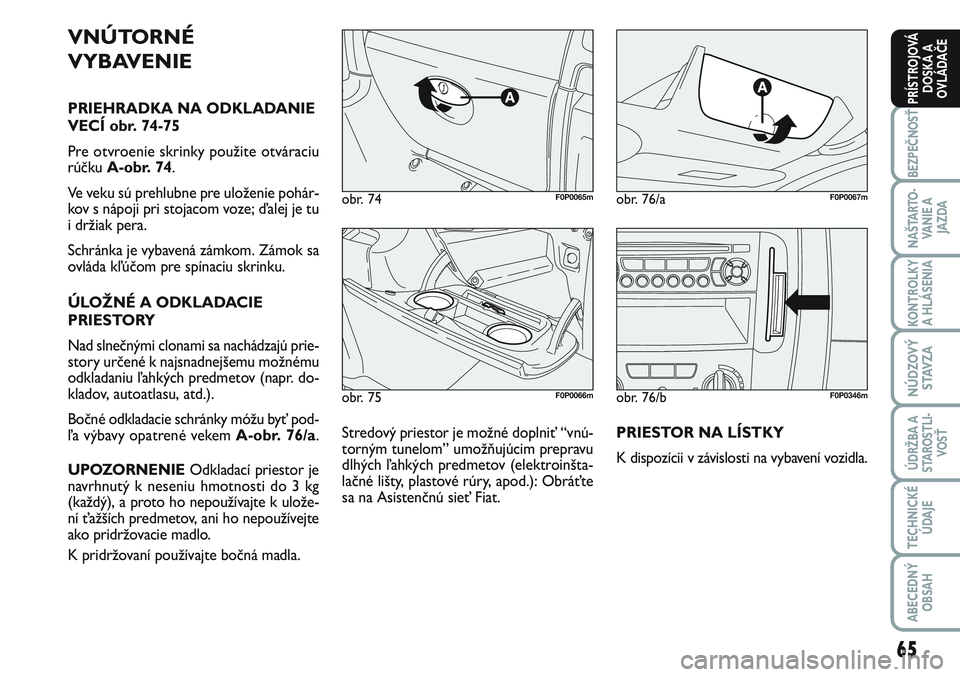

VNÚTORNÉ
VYBAVENIE
PRIEHRADKA NA ODKLADANIE
VECÍ obr. 74-75
Pre otvroenie skrinky použite otváraciu
rúčku A-obr. 74.
Ve veku sú prehlubne pre uloženie pohár-
kov s nápoji pri stojacom voze; ďalej je tu
i držiak pera.
Schránka je vybavená zámkom. Zámok sa
ovláda kľúčom pre spínaciu skrinku.
ÚLOŽNÉ A ODKLADACIE
PRIESTORY
Nad slnečnými clonami sa nachádzajú prie-
story určené k najsnadnejšemu možnému
odkladaniu ľahkých predmetov (napr. do-
kladov, autoatlasu, atd.).
Bočné odkladacie schránky móžu byť pod-
ľa výbavy opatrené vekem A-obr. 76/a.
UPOZORNENIE Odkladací priestor je
navrhnutý k neseniu hmotnosti do 3 kg
(každý), a proto ho nepoužívajte k ulože-
ní ťažších predmetov, ani ho nepoužívejte
ako pridržovacie madlo.
K pridržovaní používajte bočná madla.
obr. 76/bF0P0346m
PRIESTOR NA LÍSTKY
K dispozícii v závislosti na vybavení vozidla. Stredový priestor je možné doplniť “vnú-
torným tunelom” umožňujúcim prepravu
dlhých ľahkých predmetov (elektroinšta-
lačné lišty, plastové rúry, apod.): Obráťte
sa na Asistenčnú sieť Fiat.

66
BEZPEČNOSŤ
NAŠTARTO-
VA N I E A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ
DOSKA A
OVLÁDAČE
PRIESTORY V PREDNÝCH
DVERÁCH
Na dverách sú umiestené vrecá na pred-
mety a dokumenty obr. 79.
ÚLOŽNÝ PRIESTOR V PALUBNEJ
DOSKE
Pred sedadlom spolujazdca sa v palubnej do-
ske nachádza úložný priestor A-obr. 80.
DRŽIAK NÁPOJOVÝCH
POHÁRKOV
Na oboch koncoch palubnej dosky sa na-
chádzajú vysúvacie držáky A-obr. 81.
Pred použitím zatlačte na veka, ako je uve-
dené na obrázku.
obr. 77F0P0068m
obr. 78F0P0069m
obr. 80F0P0072mobr. 79F0P0070m
ODKLADACIA PLOCHA S
PREHLBŇAMI PRE NÁPOJOVÉ
POHÁRKY A S DRŽIAKOM
DOKUMENTOV (ake je vo výbave)
Zatiahnutím za pútko A-obr. 77ve smeru
vyznačeném šipkou je možné z opieradla
stredového predného sedadla odklopiť
odkladaciu plochu A-obr. 78s prohlbňa-
mi pre nápojové pohárky Ba s držiakem
dokumentov C.
obr. 81F0P0073m
