FIAT SCUDO 2012 Návod na použitie a údržbu (in Slovak)

67
BEZPEČNOSŤ
NAŠTARTO-
VA N I E A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ
DOSKA A
OVLÁDAČE
POPOLNÍK
Popolník sa otvorí ťahem za veko A-
obr. 85smerom dozadu Zostáva z vyní-
matelnej plastovej nádobky.
Postup vyjmutia: stlačte upevňovací vý-
čnelok B-obr. 86prestavte ho dole.
Postup umiestenia späť: oprete zadnú časť
a zdvihnite popolník, až se zaistí upevňo-
vací výčnelok.
obr. 85F0P0077m
obr. 86F0P0078m
obr. 84F0P0076m
Zapaľovač dosahuje vysokú
teplotu. Narábajte s ním s
opatrnosťou a predchádzajte tomu
aby bol použitý deťmi: Nebezpečen-
stvo požiaru a/alebo popálenín.
POZOR!
ZAPAĽOVAČ CIGARIET
Pre zapnutie zapaľovača, stlačte tlačidlo B-
obr. 84so štartovacím kľúčom v pozícii M.
Po zhruba 15 sekundách sa automaticky
vráti do počiatočnej polohy a zapaľovač je
pripravený k použitiu.
UPOZORNENIE Stále preverte či sa za-
paľovač vypol.
obr. 82F0P0074m
obr. 83F0P0075m
VRECÁ NA OPERIADLOCH
(ak sú vo výbave)
Na zadnej strane opieradel móžu byť
umiestené vrecá obr. 82slúžiace k od-
kladaní ľahkých predmetov (napr: dokla-
dov, autoatlasu, atd.).
PREHLBNE PRE NÁPOJOVÉ
POHÁRKY (ak sú vo výbave)
Priklopením opieradla stredového sedadla
druheho radu sa zprístupní dve prehlbne pre
umiestenie nápojových pohárkov obr. 83.

68
BEZPEČNOSŤ
NAŠTARTO-
VA N I E A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ
DOSKA A
OVLÁDAČE

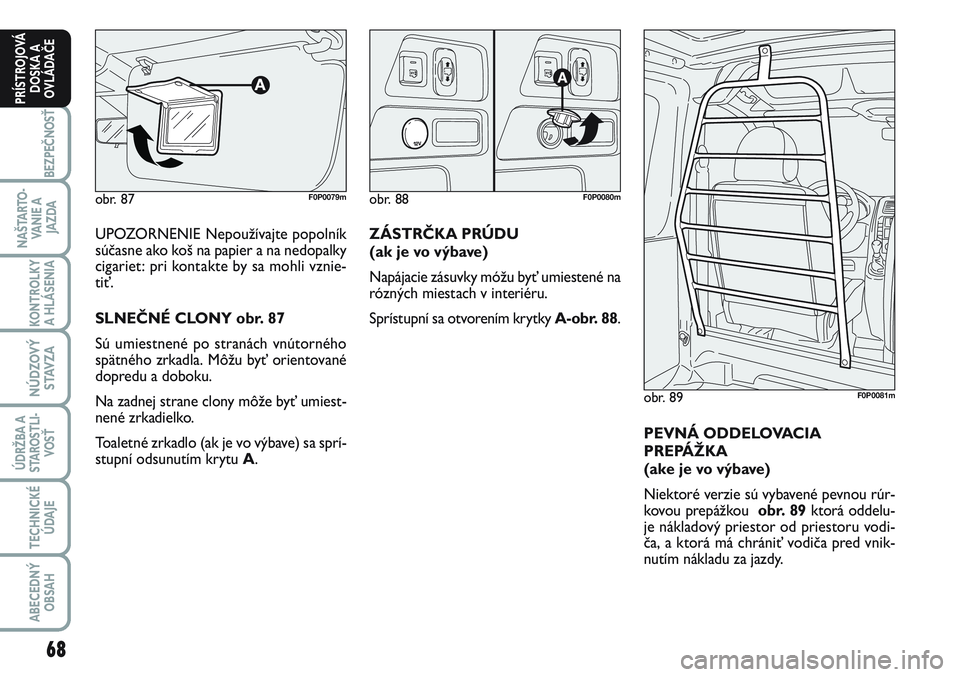

UPOZORNENIE Nepoužívajte popolník
súčasne ako koš na papier a na nedopalky
cigariet: pri kontakte by sa mohli vznie-
tiť.
SLNEČNÉ CLONY obr. 87
Sú umiestnené po stranách vnútorného
spätného zrkadla. Môžu byť orientované
dopredu a doboku.
Na zadnej strane clony môže byť umiest-
nené zrkadielko.
Toaletné zrkadlo (ak je vo výbave) sa sprí-
stupní odsunutím krytu A.
obr. 87F0P0079mobr. 88F0P0080m
obr. 89F0P0081m
ZÁSTRČKA PRÚDU
(ak je vo výbave)
Napájacie zásuvky móžu byť umiestené na
rózných miestach v interiéru.
Sprístupní sa otvorením krytky A-obr. 88.
PEVNÁ ODDELOVACIA
PREPÁŽKA
(ake je vo výbave)
Niektoré verzie sú vybavené pevnou rúr-
kovou prepážkou obr. 89ktorá oddelu-
je nákladový priestor od priestoru vodi-
ča, a ktorá má chrániť vodiča pred vnik-
nutím nákladu za jazdy.

69
BEZPEČNOSŤ
NAŠTARTO-
VA N I E A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ
DOSKA A
OVLÁDAČE
Počas čerpání paliva neotví-
rajte ľavé bočné posuvné dve-
re, protože by sa mohla po-
škodiť otevrená dvierka hrdla
palivovej nádrže.

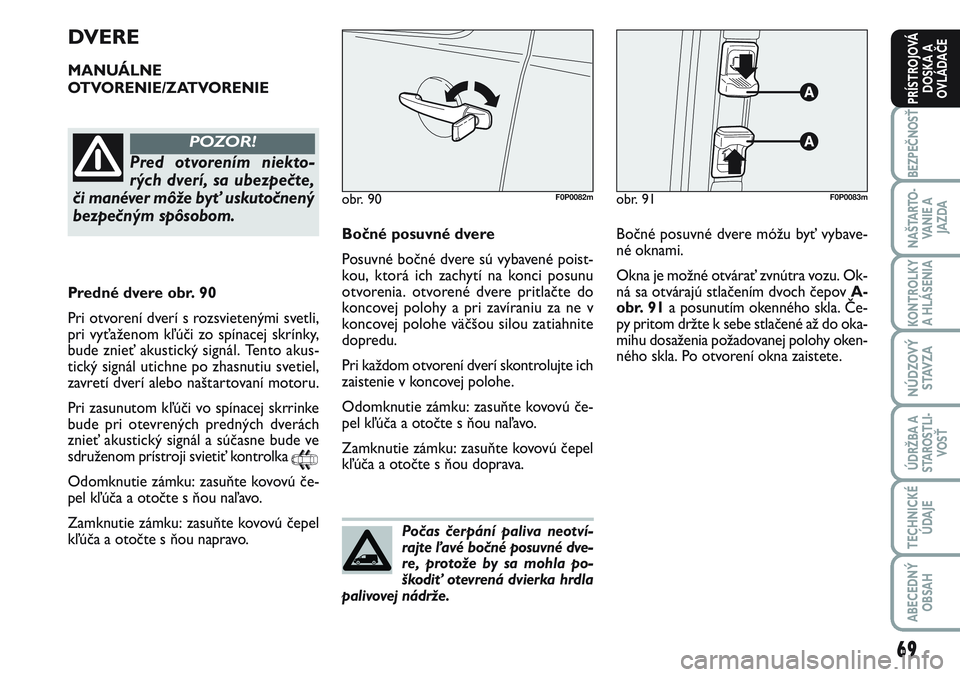

DVERE
MANUÁLNE
OTVORENIE/ZATVORENIE
obr. 91F0P0083mobr. 90F0P0082m
Pred otvorením niekto-
rých dverí, sa ubezpečte,
či manéver môže byť uskutočnený
bezpečným spôsobom.
POZOR!
Predné dvere obr. 90
Pri otvorení dverí s rozsvietenými svetli,
pri vyťaženom kľúči zo spínacej skrínky,
bude znieť akustický signál. Tento akus-
tický signál utichne po zhasnutiu svetiel,
zavretí dverí alebo naštartovaní motoru.
Pri zasunutom kľúči vo spínacej skrrinke
bude pri otevrených predných dverách
znieť akustický signál a súčasne bude ve
sdruženom prístroji svietiť kontrolka
9
Odomknutie zámku: zasuňte kovovú če-
pel kľúča a otočte s ňou naľavo.
Zamknutie zámku: zasuňte kovovú čepel
kľúča a otočte s ňou napravo.Bočné posuvné dvere
Posuvné bočné dvere sú vybavené poist-
kou, ktorá ich zachytí na konci posunu
otvorenia. otvorené dvere pritlačte do
koncovej polohy a pri zavíraniu za ne v
koncovej polohe väčšou silou zatiahnite
dopredu.
Pri každom otvorení dverí skontrolujte ich
zaistenie v koncovej polohe.
Odomknutie zámku: zasuňte kovovú če-
pel kľúča a otočte s ňou naľavo.
Zamknutie zámku: zasuňte kovovú čepel
kľúča a otočte s ňou doprava.Bočné posuvné dvere móžu byť vybave-
né oknami.
Okna je možné otvárať zvnútra vozu. Ok-
ná sa otvárajú stlačením dvoch čepov A-
obr. 91a posunutím okenného skla. Če-
py pritom držte k sebe stlačené až do oka-
mihu dosaženia požadovanej polohy oken-
ného skla. Po otvorení okna zaistete.

70
BEZPEČNOSŤ
NAŠTARTO-
VA N I E A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ
DOSKA A
OVLÁDAČE

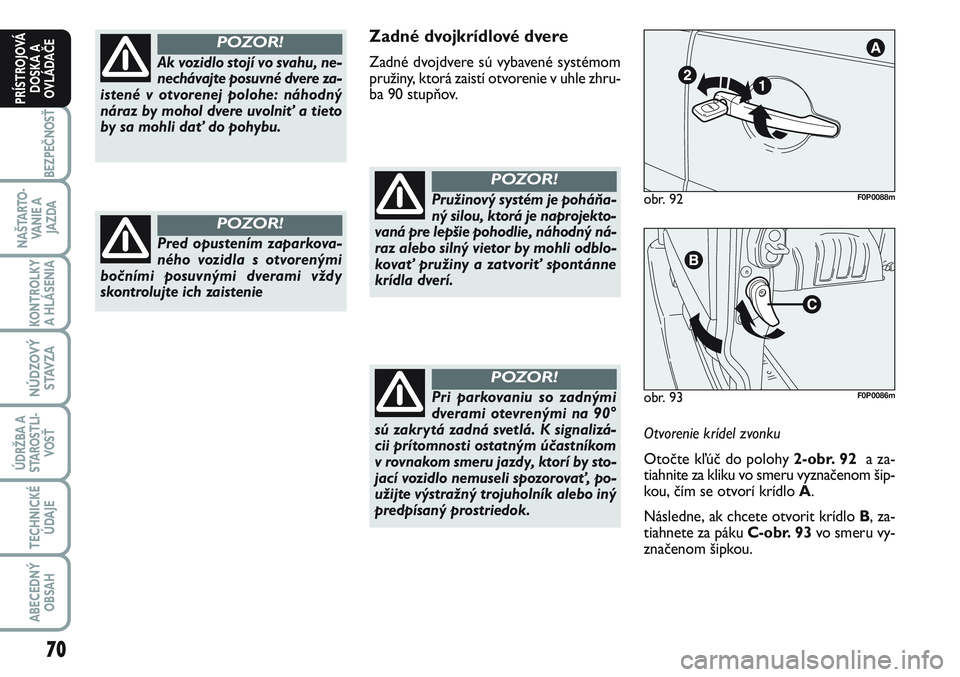

Zadné dvojkrídlové dvere
Zadné dvojdvere sú vybavené systémom
pružiny, ktorá zaistí otvorenie v uhle zhru-
ba 90 stupňov.
Pružinový systém je poháňa-
ný silou, ktorá je naprojekto-
vaná pre lepšie pohodlie, náhodný ná-
raz alebo silný vietor by mohli odblo-
kovať pružiny a zatvoriť spontánne
krídla dverí.
POZOR!
obr. 93F0P0086m
obr. 92F0P0088m
Otvorenie krídel zvonku
Otočte kľúč do polohy 2-obr. 92 a za-
tiahnite za kliku vo smeru vyznačenom šip-
kou, čím se otvorí krídlo A.
Následne, ak chcete otvorit krídlo B, za-
tiahnete za páku C-obr. 93vo smeru vy-
značenom šipkou. Pri parkovaniu so zadnými
dverami otevrenými na 90°
sú zakrytá zadná svetlá. K signalizá-
cii prítomnosti ostatným účastníkom
v rovnakom smeru jazdy, ktorí by sto-
jací vozidlo nemuseli spozorovať, po-
užijte výstražný trojuholník alebo iný
predpísaný prostriedok.
POZOR!
Ak vozidlo stojí vo svahu, ne-
nechávajte posuvné dvere za-
istené v otvorenej polohe: náhodný
náraz by mohol dvere uvolniť a tieto
by sa mohli dať do pohybu.
POZOR!
Pred opustením zaparkova-
ného vozidla s otvorenými
bočními posuvnými dverami vždy
skontrolujte ich zaistenie
POZOR!

71
BEZPEČNOSŤ
NAŠTARTO-
VA N I E A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ
DOSKA A
OVLÁDAČE
obr. 94F0P0087m
Úhol otvorenia krídiel dverí je možné za
účelom usnadnenia nakladaní a vykladaní
zväčšiť. Toto sa robí vyvešením zaisťova-
cej pružiny A-obr. 94; tým sa úhol otvo-
renia zväčší na cca 180 stupňov.
obr. 95F0P0602mobr. 96F0P0293m
Výklopené zadné dvere
(ak sú vo výbave)
Elektrický zámok dverí sa odistí zaťažením
za madlo vyznačené na obr. 95.
Núdzové otvorenie zadných výklopných
dverí
Batožinový priestor je možné pri poruche
systému centrálného zamykania sprístup-
niť zvnútra nasledovne:❒priklopením zadných sedadiel (viď „Se-
dadlá“ v tejto kapitole) sprístupnite
zvnúta zámok výklopných zadných dve-
rí;
❒do otvoru v zámku zasuňte skrutkovač
a odistite mechanizmus B-obr. 96.
Pri otvorení na 180 stupňov
nie sú krídla dverí zaistená.
Nepoužívajte toto otvorenie pri par-
kování vo svahu a vo vetru.
POZOR!
Zamknutie krídel zvonku
Po zavretí oboch krídel otočte kľúčom do
polohy 1-obr. 92.

72
BEZPEČNOSŤ
NAŠTARTO-
VA N I E A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ
DOSKA A
OVLÁDAČE

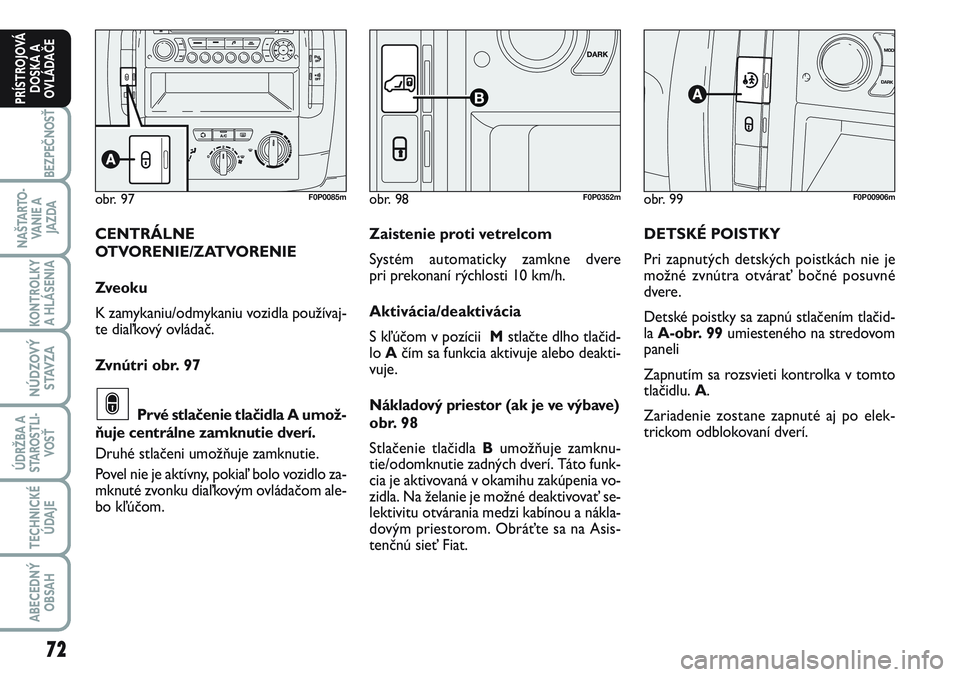

obr. 99F0P00906m
DETSKÉ POISTKY
Pri zapnutých detských poistkách nie je
možné zvnútra otvárať bočné posuvné
dvere.
Detské poistky sa zapnú stlačením tlačid-
la A-obr. 99umiesteného na stredovom
paneli
Zapnutím sa rozsvieti kontrolka v tomto
tlačidlu. A.
Zariadenie zostane zapnuté aj po elek-
trickom odblokovaní dverí.
obr. 97F0P0085mobr. 98
B
F0P0352m
CENTRÁLNE
OTVORENIE/ZATVORENIE
Zve o k u
K zamykaniu/odmykaniu vozidla používaj-
te diaľkový ovládač.
Zvnútri obr. 97
Prvé stlačenie tlačidla A umož-
ňuje centrálne zamknutie dverí.
Druhé stlačeni umožňuje zamknutie.
Povel nie je aktívny, pokiaľ bolo vozidlo za-
mknuté zvonku diaľkovým ovládačom ale-
bo kľúčom.
∫
Zaistenie proti vetrelcom
Systém automaticky zamkne dvere
pri prekonaní rýchlosti 10 km/h.
Aktivácia/deaktivácia
S kľúčom v pozícii Mstlačte dlho tlačid-
lo Ačím sa funkcia aktivuje alebo deakti-
vuje.
Nákladový priestor (ak je ve výbave)
obr. 98
Stlačenie tlačidla Bumožňuje zamknu-
tie/odomknutie zadných dverí. Táto funk-
cia je aktivovaná v okamihu zakúpenia vo-
zidla. Na želanie je možné deaktivovať se-
lektivitu otvárania medzi kabínou a nákla-
dovým priestorom. Obráťte sa na Asis-
tenčnú sieť Fiat.

73
BEZPEČNOSŤ
NAŠTARTO-
VA N I E A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ
DOSKA A
OVLÁDAČE
Použiť toto zariadenie vždy,
keď sa prepravujú aj deti.
POZOR!
Po spustení detskej poistky na
oboch zadných dverách, skon-
trolovať účinnosť zapnutia tak, že
stlačíte vnútornú kľúčku na dverách.
POZOR!

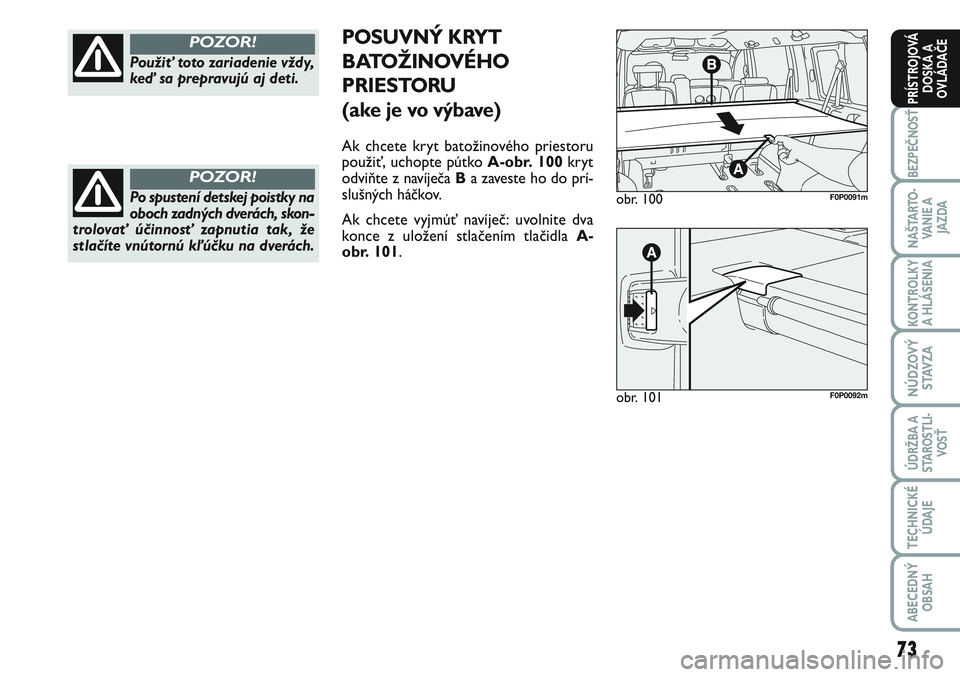

POSUVNÝ KRYT
BATOŽINOVÉHO
PRIESTORU
(ake je vo výbave)
Ak chcete kryt batožinového priestoru
použiť, uchopte pútko A-obr. 100kryt
odviňte z navíječa Ba zaveste ho do prí-
slušných háčkov.
Ak chcete vyjmúť navíječ: uvolnite dva
konce z uložení stlačením tlačidla A-
obr. 101.
obr. 100F0P0091m
obr. 101F0P0092m

74
BEZPEČNOSŤ
NAŠTARTO-
VA N I E A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ
DOSKA A
OVLÁDAČE
OVLÁDANIE OKIEN
Na laketnej opierke dverí vodiča sú umies-
tené dva spínače, ktoré pri kľúči ve spína-
cej skrinke v polohe M ovládajú:
Aotvorenie/zatvorenie predného ľavého
okna;
Botvorenie/zatovrenie predného pravé-
ho okna.
Na laketnej opierke dverí spolujazdca sa na-
chádza spínač A-obr. 102ktorý slúži k
ovladaní okna týchto dverí
obr. 102F0P0093mobr. 103F0P0094m
Nevhodné zachádzanie s
elektrickým ovládaním okien
móže byť nebezpečné. Pred a počas
pohybu sa stále uistite, či nie sú pa-
sažieri vystavení riziku úrazu spôso-
beného ako priamo oknami v pohybe,
tak aj ťahanými osobnými predmet-
mi alebo ich nárazom. Pri vystúpení z
vozidla, vytiahnite kľúč zo štartova-
cieho zariadenia aby sa predišlo tomu,
že elektrické okná, náhodne posúva-
né, nespôsobia nebezpečenstvo pre
toho, kto ostane na palube.
POZOR!
Systém je v zhode s normou
2000/4/EU o ochrane cestu-
júcich, ktorí sa vykláňajú z vozidla.
POZOR!

75
BEZPEČNOSŤ
NAŠTARTO-
VA N I E A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ
DOSKA A
OVLÁDAČE

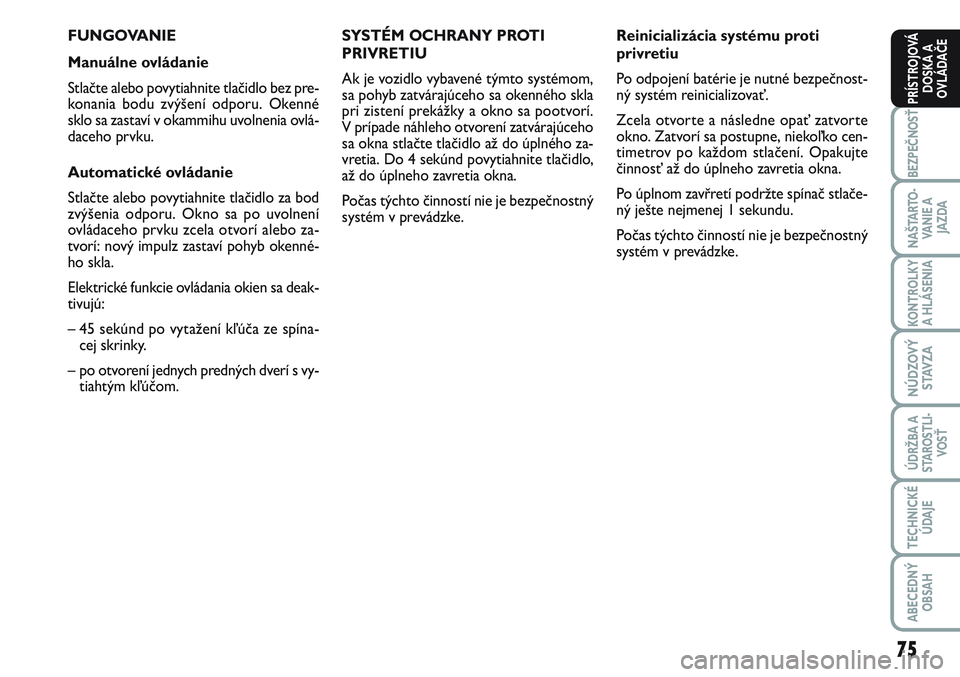

FUNGOVANIE
Manuálne ovládanie
Stlačte alebo povytiahnite tlačidlo bez pre-
konania bodu zvýšení odporu. Okenné
sklo sa zastaví v okammihu uvolnenia ovlá-
daceho prvku.
Automatické ovládanie
Stlačte alebo povytiahnite tlačidlo za bod
zvýšenia odporu. Okno sa po uvolnení
ovládaceho prvku zcela otvorí alebo za-
tvorí: nový impulz zastaví pohyb okenné-
ho skla.
Elektrické funkcie ovládania okien sa deak-
tivujú:
– 45 sekúnd po vytažení kľúča ze spína-
cej skrinky.
– po otvorení jednych predných dverí s vy-
tiahtým kľúčom.SYSTÉM OCHRANY PROTI
PRIVRETIU
Ak je vozidlo vybavené týmto systémom,
sa pohyb zatvárajúceho sa okenného skla
pri zistení prekážky a okno sa pootvorí.
V prípade náhleho otvorení zatvárajúceho
sa okna stlačte tlačidlo až do úplného za-
vretia. Do 4 sekúnd povytiahnite tlačidlo,
až do úplneho zavretia okna.
Počas týchto činností nie je bezpečnostný
systém v prevádzke.Reinicializácia systému proti
privretiu
Po odpojení batérie je nutné bezpečnost-
ný systém reinicializovať.
Zcela otvorte a následne opať zatvorte
okno. Zatvorí sa postupne, niekoľko cen-
timetrov po každom stlačení. Opakujte
činnosť až do úplneho zavretia okna.
Po úplnom zavřretí podržte spínač stlače-
ný ješte nejmenej 1 sekundu.
Počas týchto činností nie je bezpečnostný
systém v prevádzke.

76
BEZPEČNOSŤ
NAŠTARTO-
VA N I E A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ
DOSKA A
OVLÁDAČE
KAPOTA MOTORA
UPOZORNENIE Pred pokračovaním zdví-
hania kapoty sa uistite, či nie sú stierače
zdvihnuté z čelného skla.
Otvorenie kapoty motoru:
– zdvihnite ochranné veko A-obr. 104
páky umiestené vedľa sedadla vodiča;
– potiahnite páčku v smere určenom šíp-
kou B-obr. 105;
– stlačte páčku C-obr. 106kapoty mo-
tora;
–zdvihnite kapotu, uvolnite podpiernú tyč-
ku D-obr. 107ze zaistení E;
– koniec tyčky Dzasuňte do jednoho ze
dvoch oválných uložení F-obr. 107v ka-
pote.
Zatvorenie kapoty motora:
– Jednou rukou držať kapotu zdvihnutú a
druhou odstrániť podperné rameno C z
miesta D a uložiť ho na pôvodné miesto;
obr. 107F0P0604m
– spúšťajte kapotu a zhruba 20 centime-
trov od motora ju pustite aby zapadla a
uistite sa zdvihnutím, či sa úplne zatvorila
do bezpečnej polohy a nie len zahákova-
la. V poslednom prípade, nevyvíjajte na ka-
potu tlak, ale zdvihnite ju a zopakujte ma-
néver.
UPOZORNENIE Stále preverte správne
zatvorenie kapoty aby sa predišlo jej otvo-
reniu počas jazdy.
obr. 104F0P0096m
obr. 105F0P0097m
obr. 106F0P0603m
