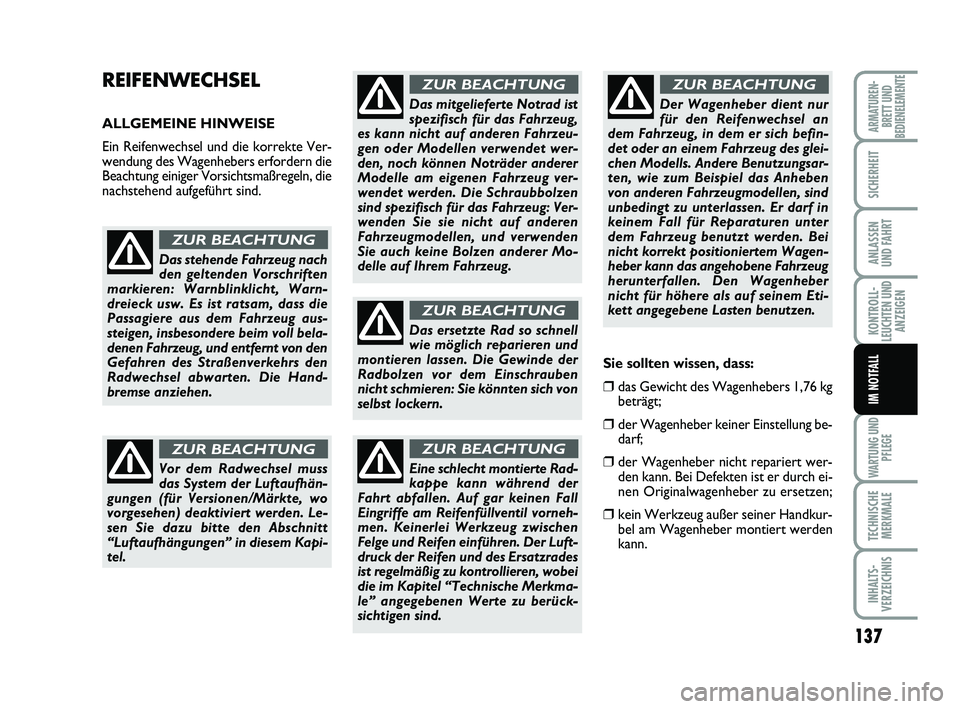

ALLGEMEINE HINWEISE
Ein Reifenwechsel und die korrekte Ver-
wendung des Wagenhebers erfordern die
Beachtung einiger Vorsichtsmaßregeln, die
nachstehend aufgeführt sind.
Das stehende Fahrzeug nach
den geltenden Vorschriften
markieren: Warnblinklicht, Warn-
dreieck usw. Es ist ratsam, dass die
Passagiere aus dem Fahrzeug aus-
steigen, insbesondere beim voll bela-
denen Fahrzeug, und entfernt von den
Gefahren des Straßenverkehrs den
Radwechsel abwarten. Die Hand-
bremse anziehen.
ZUR BEACHTUNG
Vor dem Radwechsel muss
das System der Luftaufhän-
gungen (für Versionen/Märkte, wo
vorgesehen) deaktiviert werden. Le-
sen Sie dazu bitte den Abschnitt
“Luftaufhängungen” in diesem Kapi-
tel.
ZUR BEACHTUNG
Das mitgelieferte Notrad ist
spezifisch für das Fahrzeug,
es kann nicht auf anderen Fahrzeu-
gen oder Modellen verwendet wer-
den, noch können Noträder anderer
Modelle am eigenen Fahrzeug ver-
wendet werden. Die Schraubbolzen
sind spezifisch für das Fahrzeug: Ver-
wenden Sie sie nicht auf anderen
Fahrzeugmodellen, und verwenden
Sie auch keine Bolzen anderer Mo-
delle auf Ihrem Fahrzeug.
ZUR BEACHTUNG
Das ersetzte Rad so schnell
wie möglich reparieren und
montieren lassen. Die Gewinde der
Radbolzen vor dem Einschrauben
nicht schmieren: Sie könnten sich von
selbst lockern.
ZUR BEACHTUNG
Der Wagenheber dient nur
für den Reifenwechsel an
dem Fahrzeug, in dem er sich befin-
det oder an einem Fahrzeug des glei-
chen Modells. Andere Benutzungsar-
ten, wie zum Beispiel das Anheben
von anderen Fahrzeugmodellen, sind
unbedingt zu unterlassen. Er darf in
keinem Fall für Reparaturen unter
dem Fahrzeug benutzt werden. Bei
nicht korrekt positioniertem Wagen-
heber kann das angehobene Fahrzeug
herunterfallen. Den Wagenheber
nicht für höhere als auf seinem Eti-
kett angegebene Lasten benutzen.
ZUR BEACHTUNG
Eine schlecht montierte Rad-
kappe kann während der
Fahrt abfallen. Auf gar keinen Fall
Eingriffe am Reifenfüllventil vorneh-
men. Keinerlei Werkzeug zwischen
Felge und Reifen einführen. Der Luft-
druck der Reifen und des Ersatzrades
ist regelmäßig zu kontrollieren, wobei
die im Kapitel “Technische Merkma-
le” angegebenen Werte zu berück-
sichtigen sind.
ZUR BEACHTUNG
Sie sollten wissen, dass:
❒ das Gewicht des Wagenhebers 1,76 kg
beträgt;
❒ der Wagenheber keiner Einstellung be-
darf;
❒ der Wagenheber nicht repariert wer-
den kann. Bei Defekten ist er durch ei-
nen Originalwagenheber zu ersetzen;
❒ kein Werkzeug außer seiner Handkur-
bel am Wagenheber montiert werden
kann.
135-154 SCUDO LUM D_133-152 ScudoG9 D 17/10/12 14.56 Pagina 137

138
KONTROLL-
LEUCHTEN UND
ANZEIGEN
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL

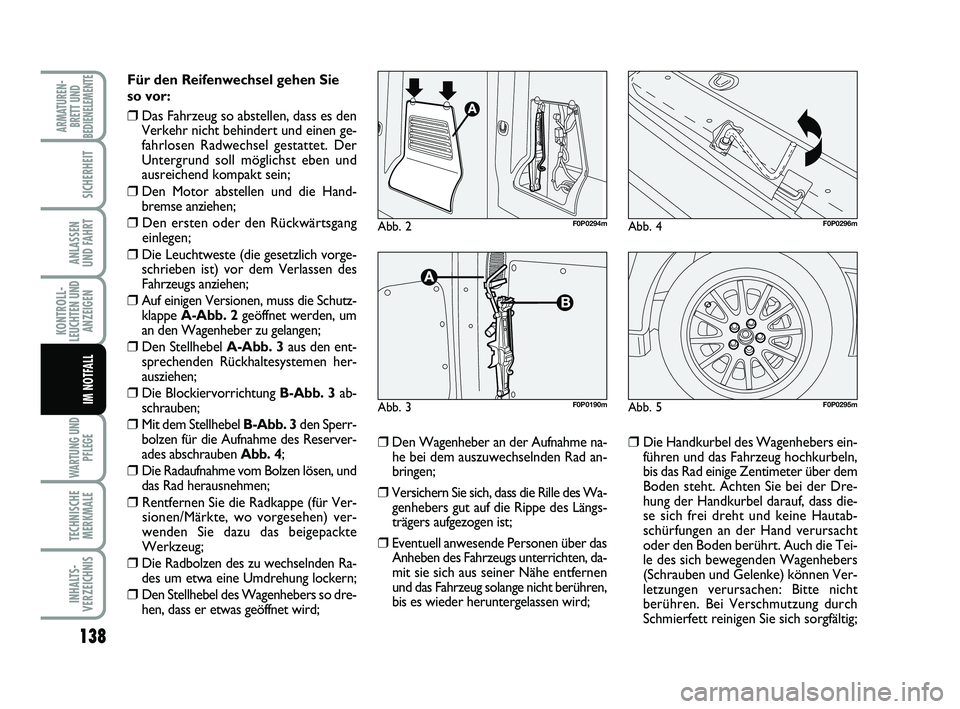

Für den Reifenwechsel gehen Sie
so vor:
❒Das Fahrzeug so abstellen, dass es den
Verkehr nicht behindert und einen ge-
fahrlosen Radwechsel gestattet. Der
Untergrund soll möglichst eben und
ausreichend kompakt sein;
❒ Den Motor abstellen und die Hand-
bremse anziehen;
❒Den ersten oder den Rückwärtsgang
einlegen;
❒Die Leuchtweste (die gesetzlich vorge-
schrieben ist) vor dem Verlassen des
Fahrzeugs anziehen;
❒Auf einigen Versionen, muss die Schutz-
klappe A-Abb. 2geöffnet werden, um
an den Wagenheber zu gelangen;
❒Den Stellhebel A-Abb. 3 aus den ent-
sprechenden Rückhaltesystemen her-
ausziehen;
❒Die Blockiervorrichtung B-Abb. 3ab-
schrauben;
❒Mit dem Stellhebel B-Abb. 3den Sperr-
bolzen für die Aufnahme des Reserver-
ades abschrauben Abb. 4;
❒Die Radaufnahme vom Bolzen lösen, und
das Rad herausnehmen;
❒Rentfernen Sie die Radkappe (für Ver-
sionen/Märkte, wo vorgesehen) ver-
wenden Sie dazu das beigepackte
Werkzeug;
❒Die Radbolzen des zu wechselnden Ra-
des um etwa eine Umdrehung lockern;
❒Den Stellhebel des Wagenhebers so dre-
hen, dass er etwas geöffnet wird;
❒Den Wagenheber an der Aufnahme na-
he bei dem auszuwechselnden Rad an-
bringen;
❒Versichern Sie sich, dass die Rille des Wa-
genhebers gut auf die Rippe des Längs-
trägers aufgezogen ist;
❒Eventuell anwesende Personen über das
Anheben des Fahrzeugs unterrichten, da-
mit sie sich aus seiner Nähe entfernen
und das Fahrzeug solange nicht berühren,
bis es wieder heruntergelassen wird;
❒Die Handkurbel des Wagenhebers ein-
führen und das Fahrzeug hochkurbeln,
bis das Rad einige Zentimeter über dem
Boden steht. Achten Sie bei der Dre-
hung der Handkurbel darauf, dass die-
se sich frei dreht und keine Hautab-
schürfungen an der Hand verursacht
oder den Boden berührt. Auch die Tei-
le des sich bewegenden Wagenhebers
(Schrauben und Gelenke) können Ver-
letzungen verursachen: Bitte nicht
berühren. Bei Verschmutzung durch
Schmierfett reinigen Sie sich sorgfältig;
Abb. 4F0P0296m
Abb. 5F0P0295m
Abb. 2F0P0294m
Abb. 3F0P0190m
135-154 SCUDO LUM D_133-152 ScudoG9 D 17/10/12 14.56 Pagina 138

139
KONTROLL-
LEUCHTEN UND
ANZEIGEN
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL

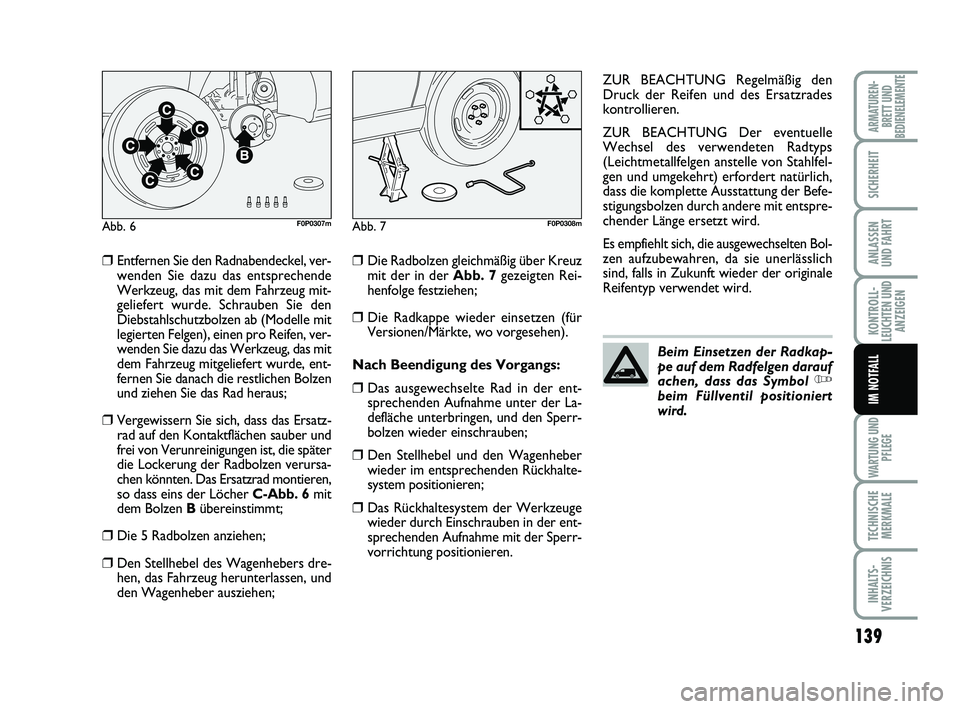

❒Entfernen Sie den Radnabendeckel, ver-
wenden Sie dazu das entsprechende
Werkzeug, das mit dem Fahrzeug mit-
geliefert wurde. Schrauben Sie den
Diebstahlschutzbolzen ab (Modelle mit
legierten Felgen), einen pro Reifen, ver-
wenden Sie dazu das Werkzeug, das mit
dem Fahrzeug mitgeliefert wurde, ent-
fernen Sie danach die restlichen Bolzen
und ziehen Sie das Rad heraus;
❒Vergewissern Sie sich, dass das Ersatz-
rad auf den Kontaktflächen sauber und
frei von Verunreinigungen ist, die später
die Lockerung der Radbolzen verursa-
chen könnten. Das Ersatzrad montieren,
so dass eins der Löcher C-Abb. 6mit
dem Bolzen Bübereinstimmt;
❒Die 5 Radbolzen anziehen;
❒Den Stellhebel des Wagenhebers dre-
hen, das Fahrzeug herunterlassen, und
den Wagenheber ausziehen;
❒Die Radbolzen gleichmäßig über Kreuz
mit der in der Abb. 7gezeigten Rei-
henfolge festziehen;
❒Die Radkappe wieder einsetzen (für
Versionen/Märkte, wo vorgesehen).
Nach Beendigung des Vorgangs:
❒Das ausgewechselte Rad in der ent-
sprechenden Aufnahme unter der La-
defläche unterbringen, und den Sperr-
bolzen wieder einschrauben;
❒Den Stellhebel und den Wagenheber
wieder im entsprechenden Rückhalte-
system positionieren;
❒Das Rückhaltesystem der Werkzeuge
wieder durch Einschrauben in der ent-
sprechenden Aufnahme mit der Sperr-
vorrichtung positionieren.ZUR BEACHTUNG Regelmäßig den
Druck der Reifen und des Ersatzrades
kontrollieren.
ZUR BEACHTUNG Der eventuelle
Wechsel des verwendeten Radtyps
(Leichtmetallfelgen anstelle von Stahlfel-
gen und umgekehrt) erfordert natürlich,
dass die komplette Ausstattung der Befe-
stigungsbolzen durch andere mit entspre-
chender Länge ersetzt wird.
Es empfiehlt sich, die ausgewechselten Bol-
zen aufzubewahren, da sie unerlässlich
sind, falls in Zukunft wieder der originale
Reifentyp verwendet wird.
Abb. 6F0P0307mAbb. 7F0P0308m
Beim Einsetzen der Radkap-
pe auf dem Radfelgen darauf
achen, dass das Symbol
Ybeim Füllventil positioniert
wird.
135-154 SCUDO LUM D_133-152 ScudoG9 D 17/10/12 14.56 Pagina 139

140
KONTROLL-
LEUCHTEN UND
ANZEIGEN
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
Achtung! Die Flasche enthält
Äthylenglykol. Bei Ver-
schlucken ist dieses Produkt gesund-
heitsschädlich. Reizt die Augen. Von
Kindern fern halten.
ZUR BEACHTUNG

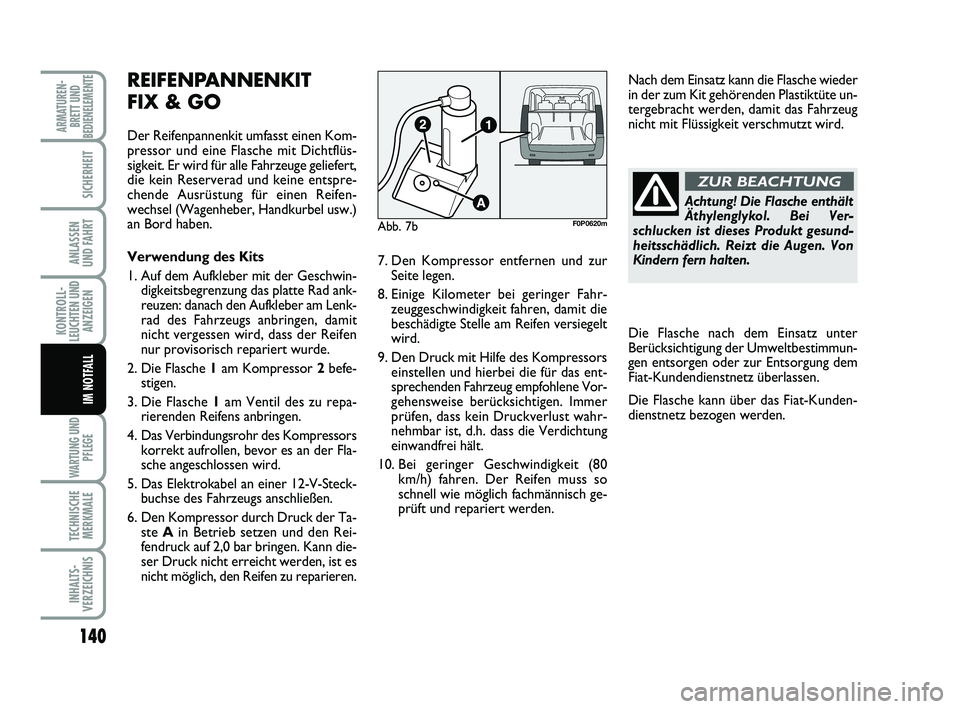

REIFENPANNENKIT
FIX & GO
Der Reifenpannenkit umfasst einen Kom-
pressor und eine Flasche mit Dichtflüs-
sigkeit. Er wird für alle Fahrzeuge geliefert,
die kein Reserverad und keine entspre-
chende Ausrüstung für einen Reifen-
wechsel (Wagenheber, Handkurbel usw.)
an Bord haben.
Verwendung des Kits
1. Auf dem Aufkleber mit der Geschwin-
digkeitsbegrenzung das platte Rad ank-
reuzen: danach den Aufkleber am Lenk-
rad des Fahrzeugs anbringen, damit
nicht vergessen wird, dass der Reifen
nur provisorisch repariert wurde.
2. Die Flasche 1am Kompressor 2befe-
stigen.
3. Die Flasche 1am Ventil des zu repa-
rierenden Reifens anbringen.
4. Das Verbindungsrohr des Kompressors
korrekt aufrollen, bevor es an der Fla-
sche angeschlossen wird.
5. Das Elektrokabel an einer 12-V-Steck-
buchse des Fahrzeugs anschließen.
6. Den Kompressor durch Druck der Ta-
ste Ain Betrieb setzen und den Rei-
fendruck auf 2,0 bar bringen. Kann die-
ser Druck nicht erreicht werden, ist es
nicht möglich, den Reifen zu reparieren.7. Den Kompressor entfernen und zur
Seite legen.
8. Einige Kilometer bei geringer Fahr-
zeuggeschwindigkeit fahren, damit die
beschädigte Stelle am Reifen versiegelt
wird.
9. Den Druck mit Hilfe des Kompressors
einstellen und hierbei die für das ent-
sprechenden Fahrzeug empfohlene Vor-
gehensweise berücksichtigen. Immer
prüfen, dass kein Druckverlust wahr-
nehmbar ist, d.h. dass die Verdichtung
einwandfrei hält.
10. Bei geringer Geschwindigkeit (80
km/h) fahren. Der Reifen muss so
schnell wie möglich fachmännisch ge-
prüft und repariert werden.Nach dem Einsatz kann die Flasche wieder
in der zum Kit gehörenden Plastiktüte un-
tergebracht werden, damit das Fahrzeug
nicht mit Flüssigkeit verschmutzt wird.
Die Flasche nach dem Einsatz unter
Berücksichtigung der Umweltbestimmun-
gen entsorgen oder zur Entsorgung dem
Fiat-Kundendienstnetz überlassen.
Die Flasche kann über das Fiat-Kunden-
dienstnetz bezogen werden.
Abb. 7bF0P0620m
135-154 SCUDO LUM D_133-152 ScudoG9 D 17/10/12 14.56 Pagina 140

141
KONTROLL-
LEUCHTEN UND
ANZEIGEN
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
AUSWECHSELN
EINER GLÜHLAMPE
ALLGEMEINE HINWEISE
❒Wenn ein Licht nicht brennt, überprü-
fen Sie bitte vor dem Auswechseln ei-
ner Glühlampe, dass die betreffende Si-
cherung unversehrt ist: Die Anordnung
der Sicherungen entnehmen Sie bitte
dem Abschnitt “Auswechseln der Si-
cherungen” in diesem Kapitel;
❒ Prüfen Sie vor dem Auswechseln der
Glühlampe bitte, dass deren Kontakte
nicht oxidiert sind;
❒ Durchgebrannte Glühlampen sind
durch neue gleichen Typs und gleicher
Leistung zu ersetzen;
❒ Nach dem Auswechseln einer Glühlam-
pe der Scheinwerfer ist stets aus Si-
cherheitsgründen die Einstellung des
Leuchtkegels zu kontrollieren.ZUR BEACHTUNG Auf der Innenfläche
der Scheinwerfer kann ein leichter Beschlag
erscheinen: Dies bedeutet keine Anomalie,
es handelt sich nur um ein natürliches Vor-
kommnis bei niedrigen Temperaturen auf-
grund der Luftfeuchtigkeit. Der Beschlag ver-
schwindet schnell nach Einschaltung der
Scheinwerfer. Sind dagegen Tropfen im In-
neren der Scheinwerfer vorhanden, lässt dies
auf Wasserinfiltration schließen, bitte wen-
den Sie sich an das Fiat Kundendienstnetz.

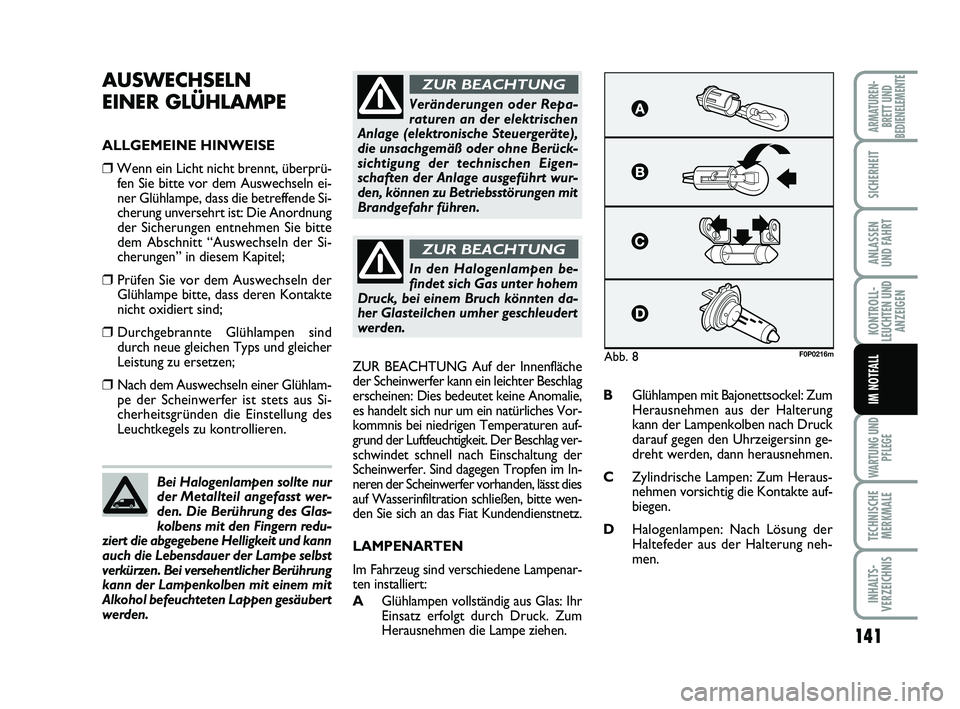

LAMPENARTEN
Im Fahrzeug sind verschiedene Lampenar-
ten installiert:
AGlühlampen vollständig aus Glas: Ihr
Einsatz erfolgt durch Druck. Zum
Herausnehmen die Lampe ziehen.BGlühlampen mit Bajonettsockel: Zum
Herausnehmen aus der Halterung
kann der Lampenkolben nach Druck
darauf gegen den Uhrzeigersinn ge-
dreht werden, dann herausnehmen.
CZylindrische Lampen: Zum Heraus-
nehmen vorsichtig die Kontakte auf-
biegen.
DHalogenlampen: Nach Lösung der
Haltefeder aus der Halterung neh-
men. Bei Halogenlampen sollte nur
der Metallteil angefasst wer-
den. Die Berührung des Glas-
kolbens mit den Fingern redu-
ziert die abgegebene Helligkeit und kann
auch die Lebensdauer der Lampe selbst
verkürzen. Bei versehentlicher Berührung
kann der Lampenkolben mit einem mit
Alkohol befeuchteten Lappen gesäubert
werden.
Veränderungen oder Repa-
raturen an der elektrischen
Anlage (elektronische Steuergeräte),
die unsachgemäß oder ohne Berück-
sichtigung der technischen Eigen-
schaften der Anlage ausgeführt wur-
den, können zu Betriebsstörungen mit
Brandgefahr führen.
ZUR BEACHTUNG
In den Halogenlampen be-
findet sich Gas unter hohem
Druck, bei einem Bruch könnten da-
her Glasteilchen umher geschleudert
werden.
ZUR BEACHTUNG
Abb. 8F0P0216m
135-154 SCUDO LUM D_133-152 ScudoG9 D 17/10/12 14.56 Pagina 141

142
KONTROLL-
LEUCHTEN UND
ANZEIGEN
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL

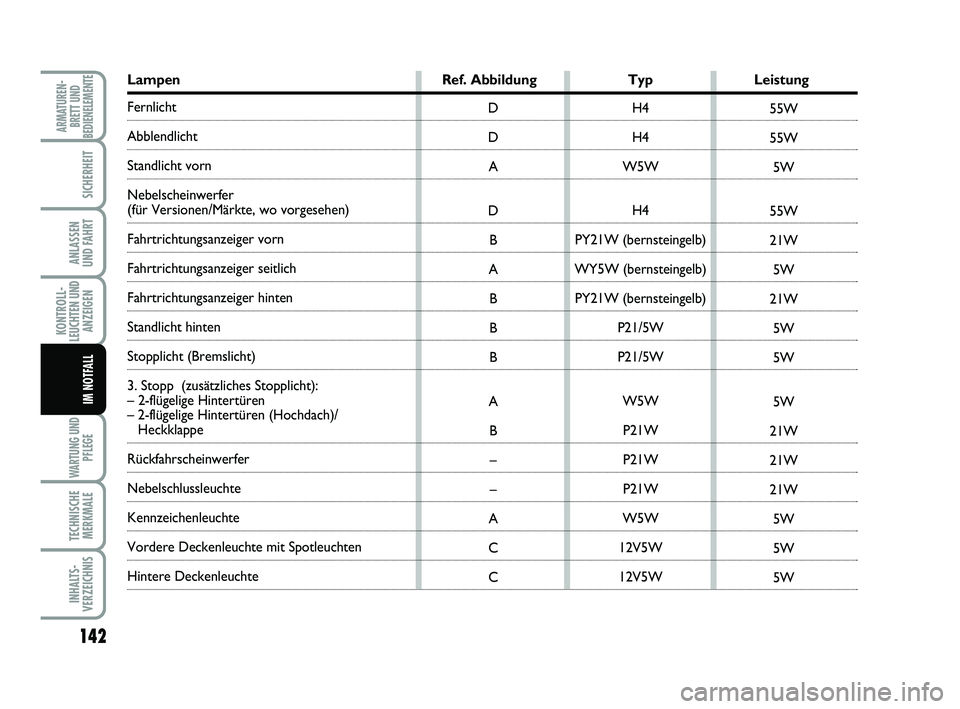

Lampen Ref. Abbildung Typ Leistung
Fernlicht
Abblendlicht
Standlicht vorn
Nebelscheinwerfer
(für Versionen/Märkte, wo vorgesehen)
Fahrtrichtungsanzeiger vorn
Fahrtrichtungsanzeiger seitlich
Fahrtrichtungsanzeiger hinten
Standlicht hinten
Stopplicht (Bremslicht)
3. Stopp (zusätzliches Stopplicht):
– 2-flügelige Hintertüren
– 2-flügelige Hintertüren (Hochdach)/
Heckklappe
Rückfahrscheinwerfer
Nebelschlussleuchte
Kennzeichenleuchte
Vordere Deckenleuchte mit Spotleuchten
Hintere DeckenleuchteH4
H4
W5W
H4
PY21W (bernsteingelb)
WY5W (bernsteingelb)
PY21W (bernsteingelb)
P21/5W
P21/5W
W5W
P21W
P21W
P21W
W5W
12V5W
12V5W D
D
A
D
B
A
B
B
B
A
B
–
–
A
C
C55W
55W
5W
55W
21W
5W
21W
5W
5W
5W
21W
21W
21W
5W
5W
5W
135-154 SCUDO LUM D_133-152 ScudoG9 D 17/10/12 14.56 Pagina 142

143
KONTROLL-
LEUCHTEN UND
ANZEIGEN
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL

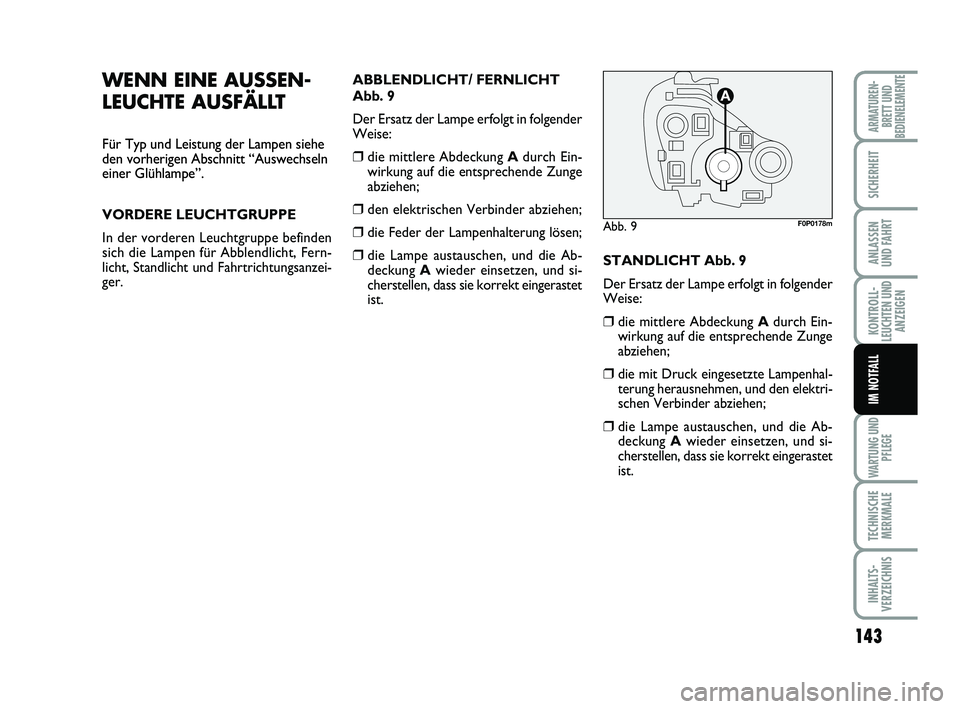

WENN EINE AUSSEN-
LEUCHTE AUSFÄLLT
Für Typ und Leistung der Lampen siehe
den vorherigen Abschnitt “Auswechseln
einer Glühlampe”.
VORDERE LEUCHTGRUPPE
In der vorderen Leuchtgruppe befinden
sich die Lampen für Abblendlicht, Fern-
licht, Standlicht und Fahrtrichtungsanzei-
ger.ABBLENDLICHT/ FERNLICHT
Abb. 9
Der Ersatz der Lampe erfolgt in folgender
Weise:
❒die mittlere Abdeckung Adurch Ein-
wirkung auf die entsprechende Zunge
abziehen;
❒den elektrischen Verbinder abziehen;
❒die Feder der Lampenhalterung lösen;
❒die Lampe austauschen, und die Ab-
deckung Awieder einsetzen, und si-
cherstellen, dass sie korrekt eingerastet
ist.STANDLICHT Abb. 9
Der Ersatz der Lampe erfolgt in folgender
Weise:
❒die mittlere Abdeckung Adurch Ein-
wirkung auf die entsprechende Zunge
abziehen;
❒die mit Druck eingesetzte Lampenhal-
terung herausnehmen, und den elektri-
schen Verbinder abziehen;
❒die Lampe austauschen, und die Ab-
deckung Awieder einsetzen, und si-
cherstellen, dass sie korrekt eingerastet
ist.
Abb. 9F0P0178m
135-154 SCUDO LUM D_133-152 ScudoG9 D 17/10/12 14.56 Pagina 143

144
KONTROLL-
LEUCHTEN UND
ANZEIGEN
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL

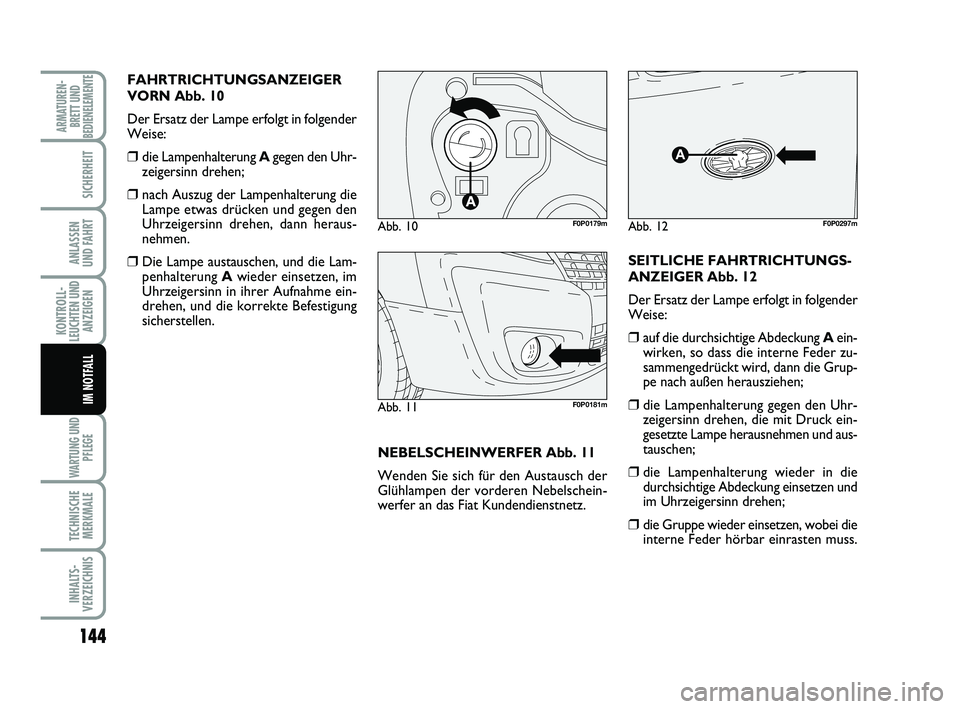

FAHRTRICHTUNGSANZEIGER
VORN Abb. 10
Der Ersatz der Lampe erfolgt in folgender
Weise:
❒die Lampenhalterung Agegen den Uhr-
zeigersinn drehen;
❒nach Auszug der Lampenhalterung die
Lampe etwas drücken und gegen den
Uhrzeigersinn drehen, dann heraus-
nehmen.
❒Die Lampe austauschen, und die Lam-
penhalterung Awieder einsetzen, im
Uhrzeigersinn in ihrer Aufnahme ein-
drehen, und die korrekte Befestigung
sicherstellen.
NEBELSCHEINWERFER Abb. 11
Wenden Sie sich für den Austausch der
Glühlampen der vorderen Nebelschein-
werfer an das Fiat Kundendienstnetz.SEITLICHE FAHRTRICHTUNGS-
ANZEIGER Abb. 12
Der Ersatz der Lampe erfolgt in folgender
Weise:
❒auf die durchsichtige Abdeckung Aein-
wirken, so dass die interne Feder zu-
sammengedrückt wird, dann die Grup-
pe nach außen herausziehen;
❒die Lampenhalterung gegen den Uhr-
zeigersinn drehen, die mit Druck ein-
gesetzte Lampe herausnehmen und aus-
tauschen;
❒die Lampenhalterung wieder in die
durchsichtige Abdeckung einsetzen und
im Uhrzeigersinn drehen;
❒die Gruppe wieder einsetzen, wobei die
interne Feder hörbar einrasten muss.
Abb. 11F0P0181m
Abb. 10F0P0179mAbb. 12
A
F0P0297m
135-154 SCUDO LUM D_133-152 ScudoG9 D 17/10/12 14.56 Pagina 144

145
KONTROLL-
LEUCHTEN UND
ANZEIGEN
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL

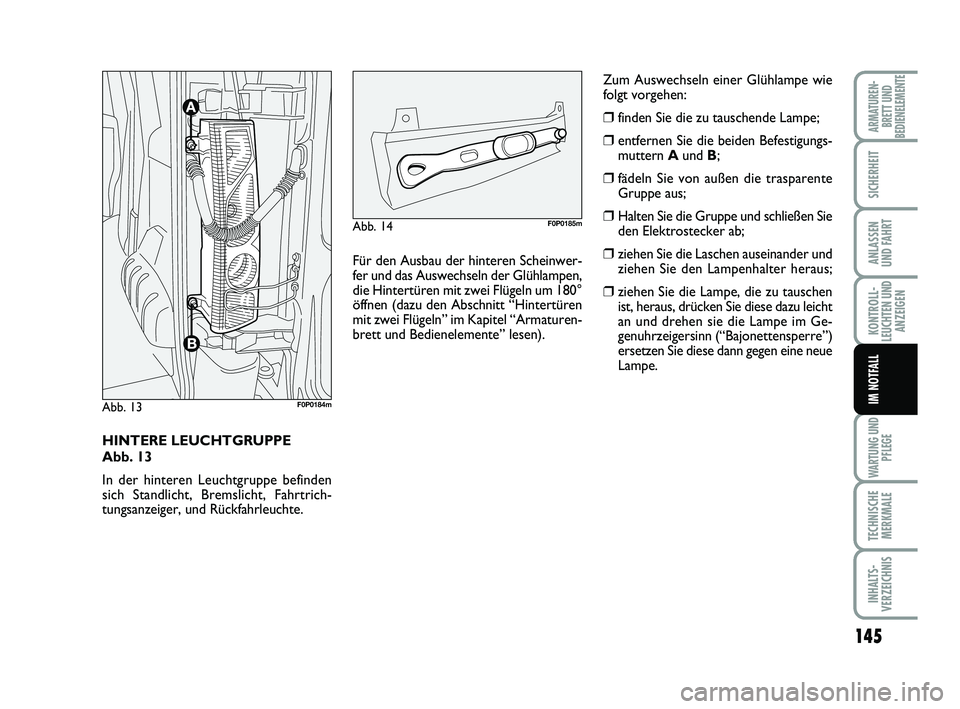

HINTERE LEUCHTGRUPPE
Abb. 13
In der hinteren Leuchtgruppe befinden
sich Standlicht, Bremslicht, Fahrtrich-
tungsanzeiger, und Rückfahrleuchte.
Abb. 13F0P0184m
Für den Ausbau der hinteren Scheinwer-
fer und das Auswechseln der Glühlampen,
die Hintertüren mit zwei Flügeln um 180°
öffnen (dazu den Abschnitt “Hintertüren
mit zwei Flügeln” im Kapitel “Armaturen-
brett und Bedienelemente” lesen).
Abb. 14F0P0185m
Zum Auswechseln einer Glühlampe wie
folgt vorgehen:
❒finden Sie die zu tauschende Lampe;
❒entfernen Sie die beiden Befestigungs-
muttern Aund B;
❒fädeln Sie von außen die trasparente
Gruppe aus;
❒Halten Sie die Gruppe und schließen Sie
den Elektrostecker ab;
❒ziehen Sie die Laschen auseinander und
ziehen Sie den Lampenhalter heraus;
❒ziehen Sie die Lampe, die zu tauschen
ist, heraus, drücken Sie diese dazu leicht
an und drehen sie die Lampe im Ge-
genuhrzeigersinn (“Bajonettensperre”)
ersetzen Sie diese dann gegen eine neue
Lampe.
135-154 SCUDO LUM D_133-152 ScudoG9 D 17/10/12 14.56 Pagina 145

146
KONTROLL-
LEUCHTEN UND
ANZEIGEN
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL

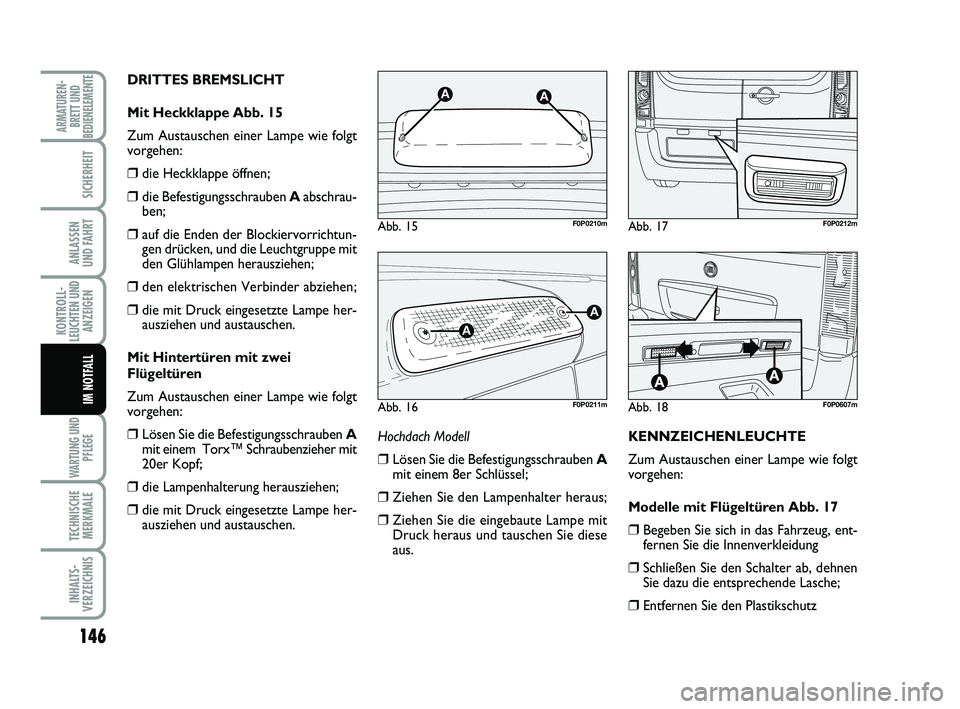

DRITTES BREMSLICHT
Mit Heckklappe Abb. 15
Zum Austauschen einer Lampe wie folgt
vorgehen:
❒die Heckklappe öffnen;
❒die Befestigungsschrauben Aabschrau-
ben;
❒auf die Enden der Blockiervorrichtun-
gen drücken, und die Leuchtgruppe mit
den Glühlampen herausziehen;
❒den elektrischen Verbinder abziehen;
❒die mit Druck eingesetzte Lampe her-
ausziehen und austauschen.
Mit Hintertüren mit zwei
Flügeltüren
Zum Austauschen einer Lampe wie folgt
vorgehen:
❒Lösen Sie die Befestigungsschrauben A
mit einem Torx™ Schraubenzieher mit
20er Kopf;
❒die Lampenhalterung herausziehen;
❒die mit Druck eingesetzte Lampe her-
ausziehen und austauschen.
Abb. 15
AA
F0P0210m
Abb. 16
A
A
F0P0211m
Abb. 17F0P0212m
Abb. 18F0P0607m
Hochdach Modell
❒Lösen Sie die Befestigungsschrauben A
mit einem 8er Schlüssel;
❒Ziehen Sie den Lampenhalter heraus;
❒Ziehen Sie die eingebaute Lampe mit
Druck heraus und tauschen Sie diese
aus.KENNZEICHENLEUCHTE
Zum Austauschen einer Lampe wie folgt
vorgehen:
Modelle mit Flügeltüren Abb. 17❒Begeben Sie sich in das Fahrzeug, ent-
fernen Sie die Innenverkleidung
❒Schließen Sie den Schalter ab, dehnen
Sie dazu die entsprechende Lasche;
❒Entfernen Sie den Plastikschutz
135-154 SCUDO LUM D_133-152 ScudoG9 D 17/10/12 14.56 Pagina 146
