FIAT SCUDO 2013 Kezelési és karbantartási útmutató (in Hungarian)

57
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ LÁMPÁK ÉSÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS ÉS GONDOZÁS
MŰSZAKI ADATOK
BETŰRENDES TÁ R G Y M U TAT Ó
MÙSZERFAL ÉSKEZELÃSZERVEK
63/b. ábraF0P0055m
F0P0338m
F0P0339m
F0P0340m
F0P0341m
F0P0342m
Kiválasztott funkció, a “sebességkorláto-zó” szimbólum meg-jelenítése.
Funkció kikapcsolva, utolsó programozottsebesség - OFF (például 107 kmóránként).
Funkció bekapcsolva (például 107 kmóránként).
A jármű sebessége magasabb (például 118 km óránként), a programozott sebességérték villog.
Működési hiba jelzése, OFF - a von- alkák villognak.

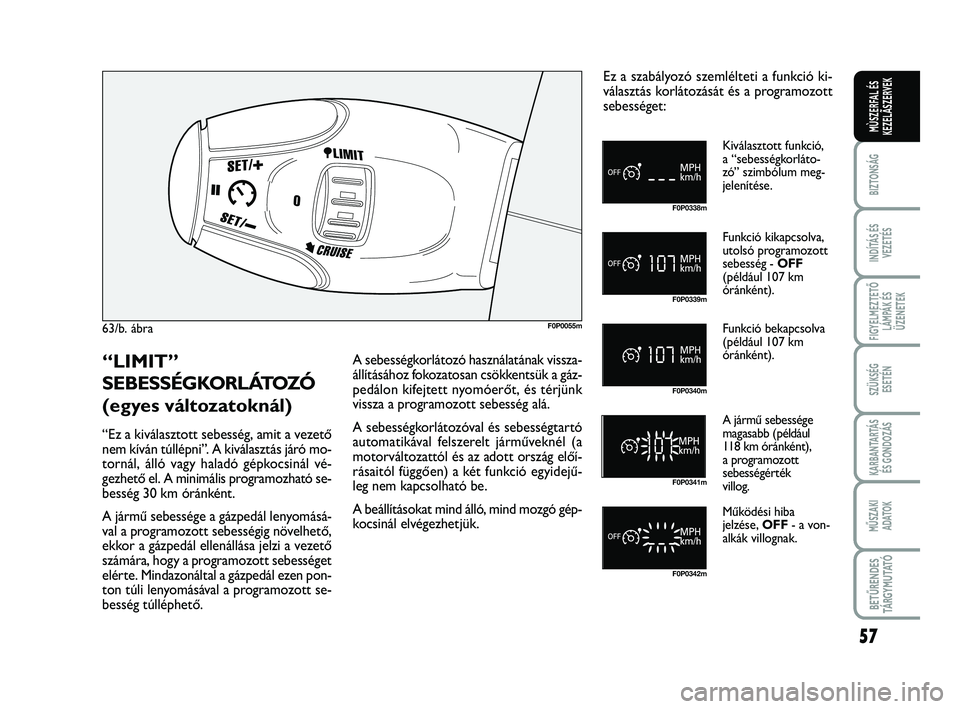

“LIMIT”
SEBESSÉGKORLÁTOZÓ
(egyes változatoknál)
“Ez a kiválasztott sebesség, amit a vezető nem kíván túllépni”. A kiválasztás járó mo-tornál, álló vagy haladó gépkocsinál vé-gezhető el. A minimális programozható se-besség 30 km óránként.
A jármű sebessége a gázpedál lenyomásá- val a programozott sebességig növelhető,ekkor a gázpedál ellenállása jelzi a vezetőszámára, hogy a programozott sebességetelérte. Mindazonáltal a gázpedál ezen pon-ton túli lenyomásával a programozott se-besség túlléphető.
A sebességkorlátozó használatának vissza- állításához fokozatosan csökkentsük a gáz-pedálon kifejtett nyomóerőt, és térjünkvissza a programozott sebesség alá.
A sebességkorlátozóval és sebességtartó automatikával felszerelt járműveknél (amotorváltozattól és az adott ország előí-rásaitól függően) a két funkció egyidejű-leg nem kapcsolható be.
A beállításokat mind álló, mind mozgó gép- kocsinál elvégezhetjük.
Ez a szabályozó szemlélteti a funkció ki- választás korlátozását és a programozottsebességet:
018-080 SCUDO LUM H:018-080 ScudoG9 HU 24-10-2012 15:16 Pagina 57

58
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ LÁMPÁK ÉSÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS ÉS GONDOZÁS
MŰSZAKI ADATOK
BETŰRENDES TÁ R G Y M U TAT Ó
MÙSZERFAL ÉSKEZELÃSZERVEK
F0P0343m F0P0338m

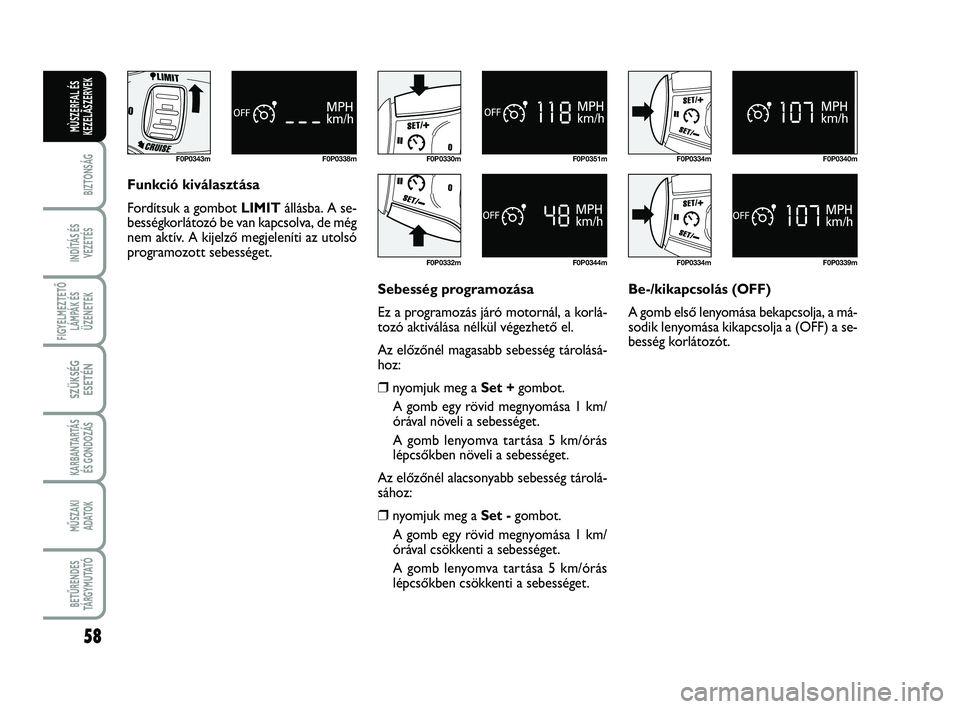

Funkció kiválasztása
Fordítsuk a gombot LIMITállásba. A se- bességkorlátozó be van kapcsolva, de mégnem aktív. A kijelző megjeleníti az utolsóprogramozott sebességet.
F0P0330m
F0P0332mF0P0344m
F0P0351m
Sebesség programozása
Ez a programozás járó motornál, a korlá- tozó aktiválása nélkül végezhető el.
Az előzőnél magasabb sebesség tárolásá- hoz:
❒nyomjuk meg a Set +gombot.
A gomb egy rövid megnyomása 1 km/ órával növeli a sebességet.
A gomb lenyomva tartása 5 km/órás lépcsőkben növeli a sebességet.
Az előzőnél alacsonyabb sebesség tárolá- sához:
❒nyomjuk meg a Set -gombot.
A gomb egy rövid megnyomása 1 km/ órával csökkenti a sebességet.
A gomb lenyomva tartása 5 km/órás lépcsőkben csökkenti a sebességet.
Be-/kikapcsolás (OFF)
A gomb első lenyomása bekapcsolja, a má- sodik lenyomása kikapcsolja a (OFF) a se-besség korlátozót.
F0P0334m
F0P0334mF0P0339m
F0P0340m
018-080 SCUDO LUM H:018-080 ScudoG9 HU 24-10-2012 15:16 Pagina 58

59
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ LÁMPÁK ÉSÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS ÉS GONDOZÁS
MŰSZAKI ADATOK
BETŰRENDES TÁ R G Y M U TAT Ó
MÙSZERFAL ÉSKEZELÃSZERVEK
F0P0333m F0P0341m

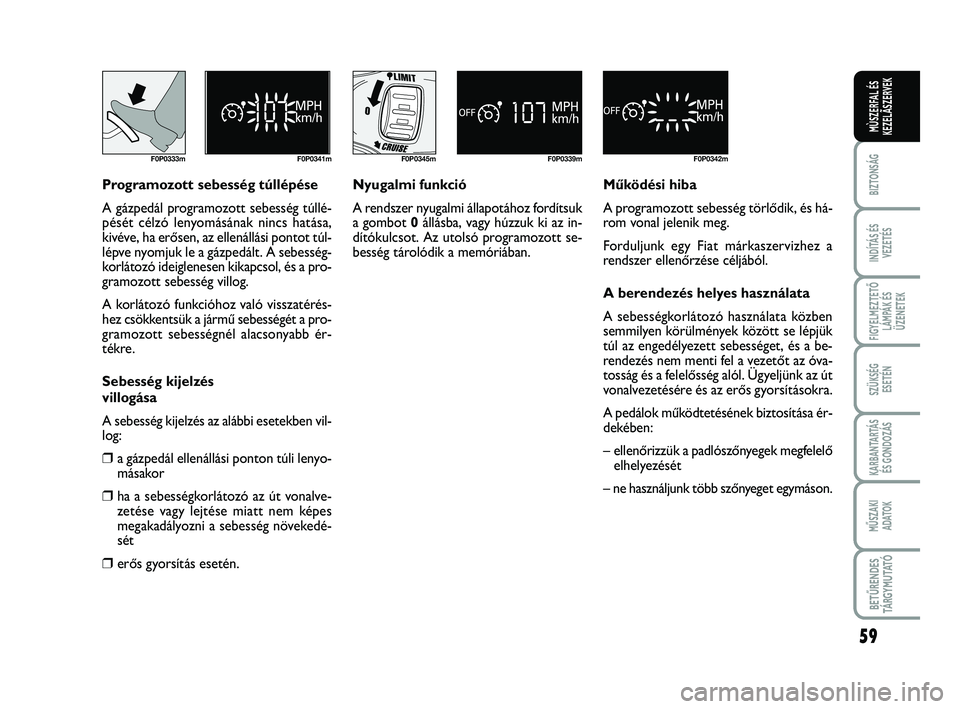

Programozott sebesség túllépése
A gázpedál programozott sebesség túllé- pését célzó lenyomásának nincs hatása,kivéve, ha erősen, az ellenállási pontot túl-lépve nyomjuk le a gázpedált. A sebesség-korlátozó ideiglenesen kikapcsol, és a pro-gramozott sebesség villog.
A korlátozó funkcióhoz való visszatérés- hez csökkentsük a jármű sebességét a pro-gramozott sebességnél alacsonyabb ér-tékre.
Sebesség kijelzés
villogása
A sebesség kijelzés az alábbi esetekben vil- log:
❒a gázpedál ellenállási ponton túli lenyo-másakor
❒ha a sebességkorlátozó az út vonalve-zetése vagy lejtése miatt nem képesmegakadályozni a sebesség növekedé-sét
❒erős gyorsítás esetén.
Nyugalmi funkció
A rendszer nyugalmi állapotához fordítsuk a gombot 0állásba, vagy húzzuk ki az in- dítókulcsot. Az utolsó programozott se-besség tárolódik a memóriában.
Működési hiba
A programozott sebesség törlődik, és há- rom vonal jelenik meg.
Forduljunk egy Fiat márkaszervizhez a rendszer ellenőrzése céljából.
A berendezés helyes használata
A sebességkorlátozó használata közben semmilyen körülmények között se lépjüktúl az engedélyezett sebességet, és a be-rendezés nem menti fel a vezetőt az óva-tosság és a felelősség alól. Ügyeljünk az útvonalvezetésére és az erős gyorsításokra.
A pedálok működtetésének biztosítása ér- dekében:
– ellenőrizzük a padlószőnyegek megfelelő elhelyezését
– ne használjunk több szőnyeget egymáson.
F0P0345m F0P0339mF0P0342m
018-080 SCUDO LUM H:018-080 ScudoG9 HU 24-10-2012 15:16 Pagina 59

60
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK

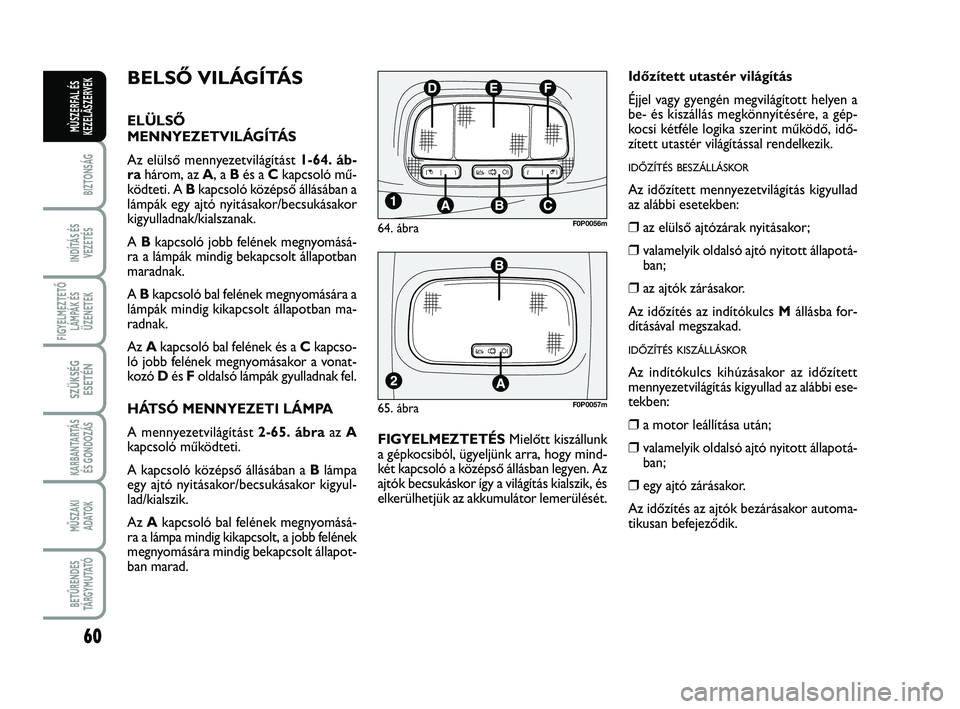

BELSŐ VILÁGÍTÁS
ELÜLSŐ
MENNYEZETVILÁGÍTÁS
Az elülső mennyezetvilágítást 1-64. áb-
rahárom, az A, a Bés a Ckapcsoló mű-
ködteti. A Bkapcsoló középső állásában a
lámpák egy ajtó nyitásakor/becsukásakor
kigyulladnak/kialszanak.
A Bkapcsoló jobb felének megnyomásá-
ra a lámpák mindig bekapcsolt állapotban
maradnak.
A Bkapcsoló bal felének megnyomására a
lámpák mindig kikapcsolt állapotban ma-
radnak.
Az Akapcsoló bal felének és a Ckapcso-
ló jobb felének megnyomásakor a vonat-
kozó Dés Foldalsó lámpák gyulladnak fel.
HÁTSÓ MENNYEZETI LÁMPA
A mennyezetvilágítást 2-65. ábraaz A
kapcsoló működteti.
A kapcsoló középső állásában a Blámpa
egy ajtó nyitásakor/becsukásakor kigyul-
lad/kialszik.
Az Akapcsoló bal felének megnyomásá-
ra a lámpa mindig kikapcsolt, a jobb felének
megnyomására mindig bekapcsolt állapot-
ban marad.FIGYELMEZTETÉS Mielőtt kiszállunk
a gépkocsiból, ügyeljünk arra, hogy mind-
két kapcsoló a középső állásban legyen. Az
ajtók becsukáskor így a világítás kialszik, és
elkerülhetjük az akkumulátor lemerülését.
65. ábraF0P0057m
Időzített utastér világítás
Éjjel vagy gyengén megvilágított helyen a
be- és kiszállás megkönnyítésére, a gép-
kocsi kétféle logika szerint működő, idő-
zített utastér világítással rendelkezik.
IDŐZÍTÉS BESZÁLLÁSKOR
Az időzített mennyezetvilágítás kigyullad
az alábbi esetekben:
❒az elülső ajtózárak nyitásakor;
❒valamelyik oldalsó ajtó nyitott állapotá-
ban;
❒az ajtók zárásakor.
Az időzítés az indítókulcs Mállásba for-
dításával megszakad.
IDŐZÍTÉS KISZÁLLÁSKOR
Az indítókulcs kihúzásakor az időzített
mennyezetvilágítás kigyullad az alábbi ese-
tekben:
❒a motor leállítása után;
❒valamelyik oldalsó ajtó nyitott állapotá-
ban;
❒egy ajtó zárásakor.
Az időzítés az ajtók bezárásakor automa-
tikusan befejeződik.
64. ábraF0P0056m
018-080 SCUDO LUM H:018-080 ScudoG9 HU 24-10-2012 15:16 Pagina 60

61
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
66. ábraF0P0287m
KEZELŐSZERVEK
VÉSZVILLOGÓ 66. ábra
A vészvillogó a gyújtáskapcsoló bármely ál-
lásában, az Akapcsoló megnyomására mű-
ködik.
A berendezés működése közben a kap-
csoló és a műszercsoportban levő
Îés
¥visszajelző lámpák villognak.
ESP RENDSZER KIKAPCSOLÁSA
(egyes változatoknál)
A középső konzolon elhelyezett gomb
A-67. ábramegnyomásakor az ESP rend-
szer kikapcsol.
A kikapcsolt állapotot a gombon lévő led
folyamatos fénye jelzi.
A rendszer ismét bekapcsol:
❒automatikusan, az 50 km/h sebesség túl-
lépésekor;
❒kézi beavatkozással, a gomb ismételt
megnyomásakor.
Az ESP rendszer beavatkozását a gombon
lévő led villogása jelzi.
További információkat jelen fejezet “ESP
rendszer” című része tartalmaz.
67. ábraF0P0064m
A kikapcsoláshoz nyomjuk meg ismét a
gombot.
A vészvillogó használatát az adott ország
KRESZ előírásai szabályozzák. Tartsuk be
a vonatkozó előírásokat.
018-080 SCUDO LUM H:018-080 ScudoG9 HU 24-10-2012 15:16 Pagina 61

62
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
HÁTSÓ ABLAK FŰTÉS
(egyes változatoknál)
Bekapcsoláshoz nyomjuk meg a gombot
68. ábra.
Az automatikus időzítés kb. 20 percnyi
működés után kikapcsolja a funkciót.KÖZPONTI ZÁR
Az összes ajtó egyidejű zárásához nyomjuk
meg a középső konzolon elhelyezett gom-
bot 69. ábra, függetlenül az indítókulcs
helyzetétől.
A funkció bekapcsolt állapotát a gombon
lévő led kigyulladása jelzi.
Az ajtózárak kireteszeléséhez nyomjuk
meg ismét a gombot.GYERMEK BIZTONSÁGI
RENDSZER BEKAPCSOLÁSA
(egyes változatoknál)
A gyermek biztonsági rendszer bekapcso-
lásához nyomjuk meg a középső konzolon
elhelyezett gombot 70. ábraaz indítók-
ulcs helyzetétől függetlenül.
Így az oldalsó tolóajtók csak kívülről nyit-
hatók, belülről nem.
A funkció bekapcsolt állapotát a gombon
lévő led kigyulladása jelzi.
A rendszer kikapcsolásához nyomjuk meg
ismét a gombot.
68. ábraF0P0058m69. ábraF0P0059m70. ábraF0P0060m
018-080 SCUDO LUM H:018-080 ScudoG9 HU 24-10-2012 15:16 Pagina 62

63
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
RIASZTÓ BELSŐ TÉR
ÉRZÉKELÉS KIKAPCSOLÁSA
(egyes változatoknál)
A középső konzolon elhelyezett gomb
73. ábramegnyomásakor a riasztóberen-
dezés belső tér védelmi funkciója kikap-
csol.
Ilyenkor csak a külső védelem marad fenn.
A kikapcsolt állapotot a gombon lévő led
kigyulladása jelzi.
További információkat jelen fejezet “Ri-
asztó” című része tartalmaz.
72. ábraF0P0063m
PARKOLÁS-ÉRZÉKELŐK
KIKAPCSOLÁSA
(egyes változatoknál)
A középső konzolon elhelyezett gomb
72. ábramegnyomásakor a parkolás-ér-
zékelők kikapcsolnak.
A kikapcsolt állapotot a gombon lévő led
kigyulladása jelzi.
A bekapcsoláshoz nyomjuk meg ismét a
gombot.
FIGYELMEZTETÉSA parkolás-érzék-
elők (bekapcsolt vagy kikapcsolt) állapot-
át a rendszer a motor leállításakor tárolja.
73. ábraF0P0062m

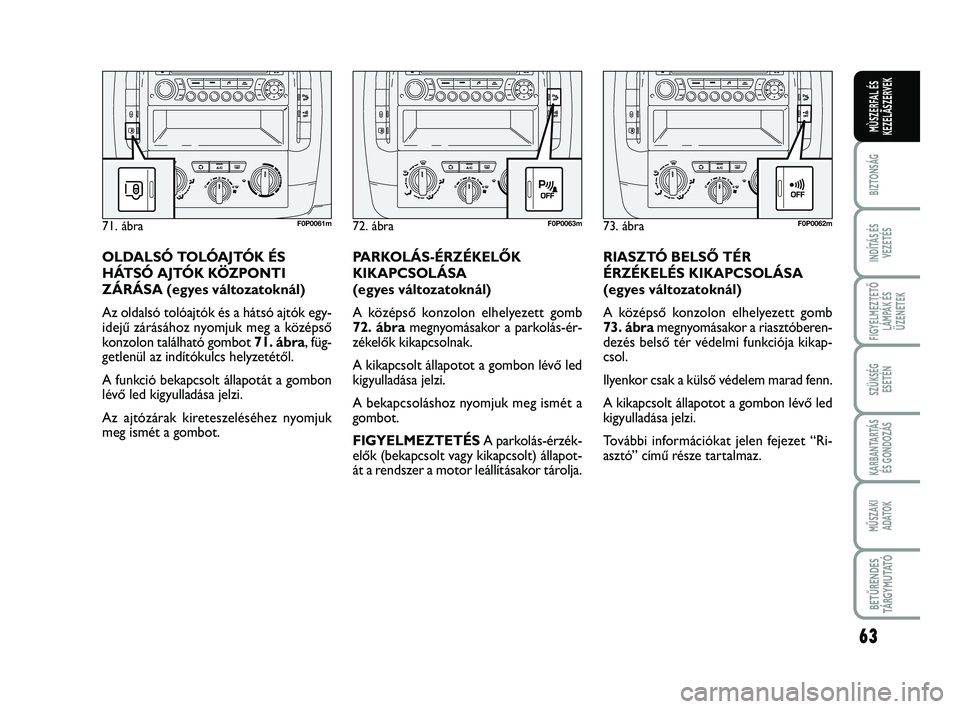

OLDALSÓ TOLÓAJTÓK ÉS
HÁTSÓ AJTÓK KÖZPONTI
ZÁRÁSA (egyes változatoknál)
Az oldalsó tolóajtók és a hátsó ajtók egy-
idejű zárásához nyomjuk meg a középső
konzolon található gombot 71. ábra, füg-
getlenül az indítókulcs helyzetétől.
A funkció bekapcsolt állapotát a gombon
lévő led kigyulladása jelzi.
Az ajtózárak kireteszeléséhez nyomjuk
meg ismét a gombot.
71. ábraF0P0061m
018-080 SCUDO LUM H:018-080 ScudoG9 HU 24-10-2012 15:16 Pagina 63

64
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ LÁMPÁK ÉSÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS ÉS GONDOZÁS
MŰSZAKI ADATOK
BETŰRENDES TÁ R G Y M U TAT Ó
MÙSZERFAL ÉSKEZELÃSZERVEK
Ha nem tapasztalunk üzemanyagszivárgástés a jármű állapota megengedi az út foly-tatását, állítsuk vissza az üzemanyag-ellá-tást az alábbiak szerint:
❒fordítsuk az indítókulcsot Sállásba;
❒húzzuk ki, majd helyezzük ismét vissza az indítókulcsot a gyújtáskapcsolóba, ésindítsuk be a motort.

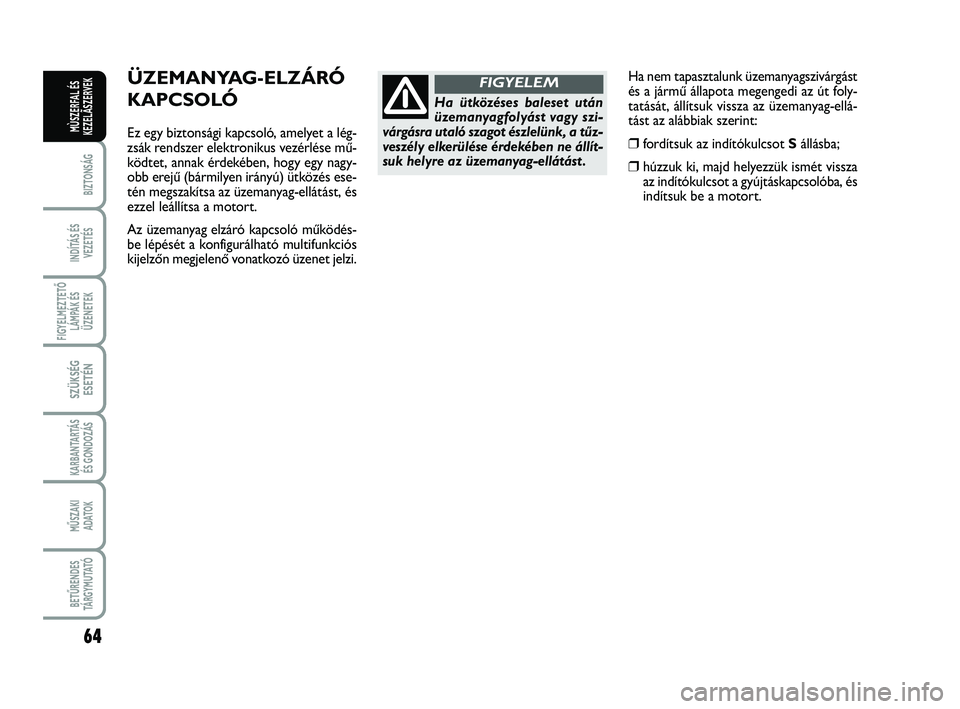

ÜZEMANYAG-ELZÁRÓ
KAPCSOLÓ
Ez egy biztonsági kapcsoló, amelyet a lég- zsák rendszer elektronikus vezérlése mű-ködtet, annak érdekében, hogy egy nagy-obb erejű (bármilyen irányú) ütközés ese-tén megszakítsa az üzemanyag-ellátást, ésezzel leállítsa a motort.
Az üzemanyag elzáró kapcsoló működés- be lépését a konfigurálható multifunkcióskijelzőn megjelenő vonatkozó üzenet jelzi.
Ha ütközéses baleset utánüzemanyagfolyást vagy szi-várgásra utaló szagot észlelünk, a tűz-veszély elkerülése érdekében ne állít-suk helyre az üzemanyag-ellátást .
FIGYELEM
018-080 SCUDO LUM H:018-080 ScudoG9 HU 24-10-2012 15:16 Pagina 64

65
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
75. ábraF0P0066m
74. ábraF0P0065m76/a. ábraF0P0067m

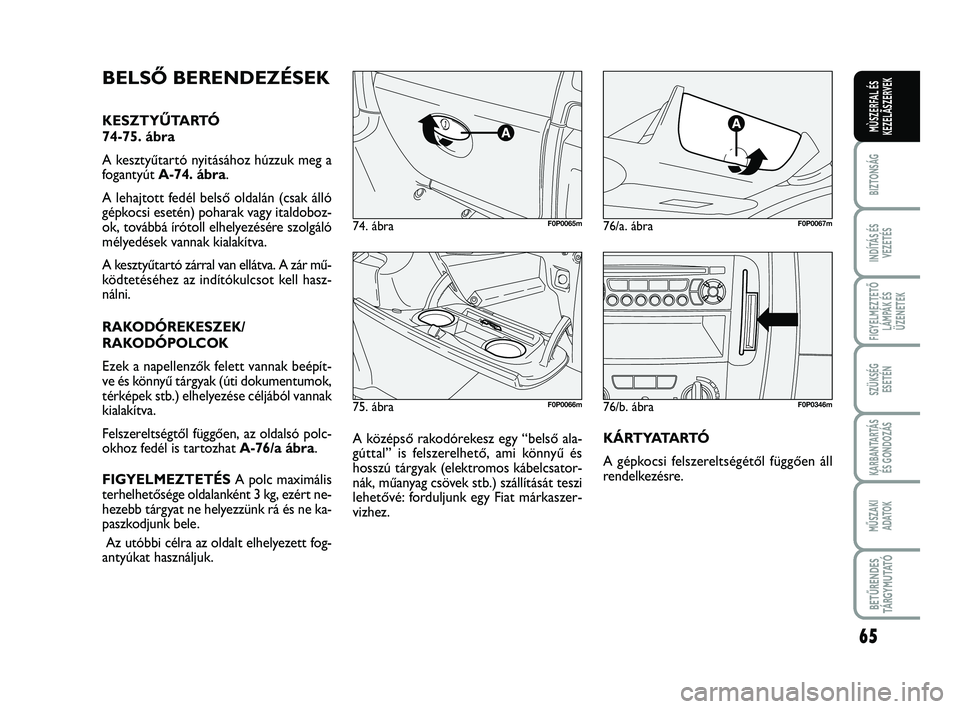

BELSŐ BERENDEZÉSEK
KESZTYŰTARTÓ
74-75. ábra
A kesztyűtartó nyitásához húzzuk meg a
fogantyút A-74. ábra.
A lehajtott fedél belső oldalán (csak álló
gépkocsi esetén) poharak vagy italdoboz-
ok, továbbá írótoll elhelyezésére szolgáló
mélyedések vannak kialakítva.
A kesztyűtartó zárral van ellátva. A zár mű-
ködtetéséhez az indítókulcsot kell hasz-
nálni.
RAKODÓREKESZEK/
RAKODÓPOLCOK
Ezek a napellenzők felett vannak beépít-
ve és könnyű tárgyak (úti dokumentumok,
térképek stb.) elhelyezése céljából vannak
kialakítva.
Felszereltségtől függően, az oldalsó polc-
okhoz fedél is tartozhat A-76/a ábra.
FIGYELMEZTETÉS A polc maximális
terhelhetősége oldalanként 3 kg, ezért ne-
hezebb tárgyat ne helyezzünk rá és ne ka-
paszkodjunk bele.
Az utóbbi célra az oldalt elhelyezett fog-
antyúkat használjuk.
76/b. ábraF0P0346m
KÁRTYATARTÓ
A gépkocsi felszereltségétől függően áll
rendelkezésre. A középső rakodórekesz egy “belső ala-
gúttal” is felszerelhető, ami könnyű és
hosszú tárgyak (elektromos kábelcsator-
nák, műanyag csövek stb.) szállítását teszi
lehetővé: forduljunk egy Fiat márkaszer-
vizhez.
018-080 SCUDO LUM H:018-080 ScudoG9 HU 24-10-2012 15:16 Pagina 65

66
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK

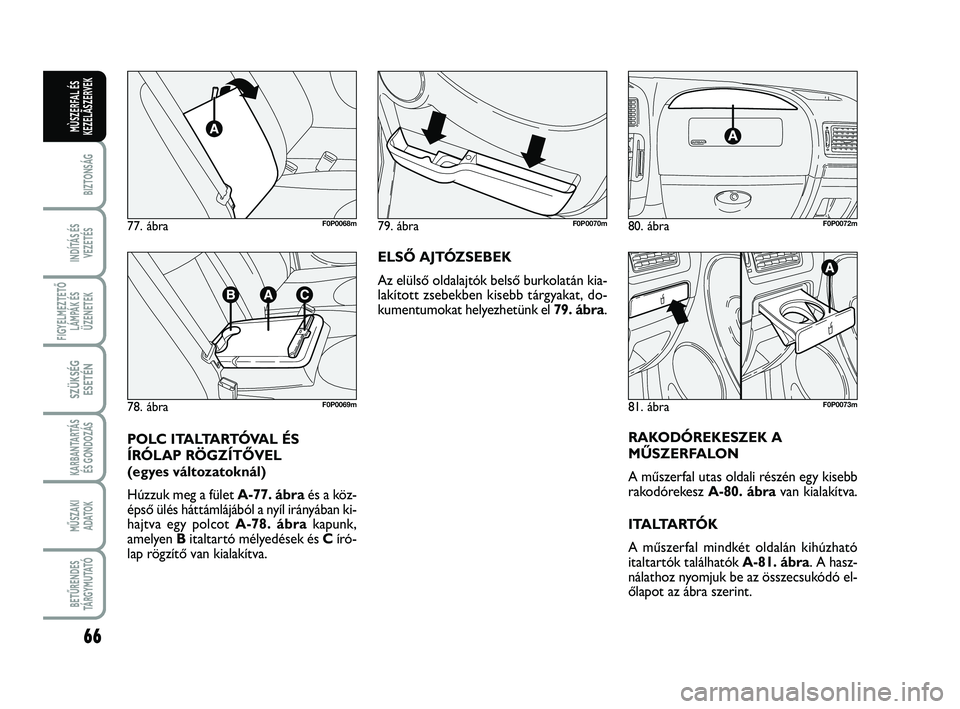

ELSŐ AJTÓZSEBEK
Az elülső oldalajtók belső burkolatán kia-
lakított zsebekben kisebb tárgyakat, do-
kumentumokat helyezhetünk el 79. ábra.
RAKODÓREKESZEK A
MŰSZERFALON
A műszerfal utas oldali részén egy kisebb
rakodórekesz A-80. ábravan kialakítva.
ITALTARTÓK
A műszerfal mindkét oldalán kihúzható
italtartók találhatók A-81. ábra. A hasz-
nálathoz nyomjuk be az összecsukódó el-
őlapot az ábra szerint.
77. ábraF0P0068m
78. ábraF0P0069m
80. ábraF0P0072m79. ábraF0P0070m
POLC ITALTARTÓVAL ÉS
ÍRÓLAP RÖGZÍTŐVEL
(egyes változatoknál)
Húzzuk meg a fület A-77. ábraés a köz-
épső ülés háttámlájából a nyíl irányában ki-
hajtva egy polcot A-78. ábrakapunk,
amelyen Bitaltartó mélyedések és Círó-
lap rögzítő van kialakítva.
81. ábraF0P0073m
018-080 SCUDO LUM H:018-080 ScudoG9 HU 24-10-2012 15:16 Pagina 66
