27
SEGURIDADARRANQUE
Y CONDUCCIÓNTESTIGOS
Y MENSAJESQUÉ HACER SIMANTENIMIENTO
Y CUIDADOCARACTERÍSTICASTÉCNICASÍNDICE
ALFABÉTICOSALPICADERO
Y MANDOS
ESPEJOS
RETROVISORESESPEJO INTERIOR fig. 36
El espejo está provisto de un dispositivo
contra accidentes que lo desengancha en
caso de contacto violento con el pasajero.
Se regula desplazando la palanca A-fig. 36:❒
posición normal
❒
posición antideslumbrante.
ESPEJOS EXTERIORES
Regulación manual fig. 37
Mueva el pomo A.Regulación eléctrica fig. 38
Sólo puede regularse con la llave de arran-
que en posición M.
Para regularlos proceda como sigue:
❒
mediante el interruptor Aseleccione el
espejo (izquierdo o derecho) que de-
sea regular;
❒
regule el espejo, moviendo el interrup-
tor Ben los cuatro sentidos;
Repliegue eléctrico fig. 38
Es posible sólo con la llave de arranque en
posición M.
Llevar el interruptor Aa posición central
y luego desplazar el interruptor Bhacia
atrás.
fig. 36
F0P0029m
fig. 37
F0P0030m
fig. 38
F0P0031m
020-082 SCUDO LUM E 20/11/13 09.35 Pagina 27

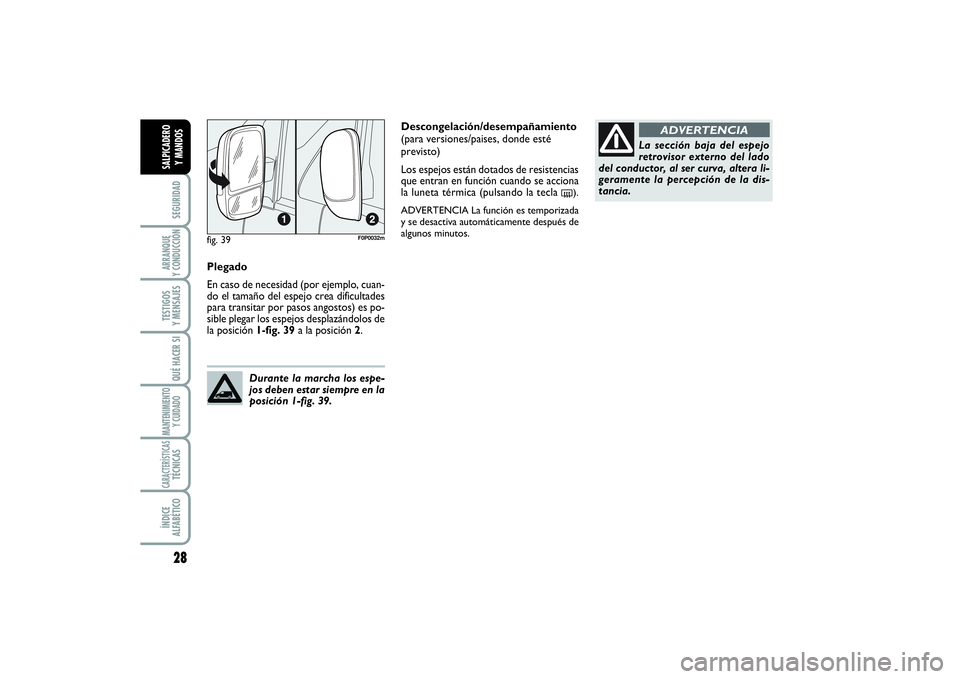

Page 32 of 227
28SEGURIDADARRANQUE
Y CONDUCCIÓNTESTIGOS
Y MENSAJESQUÉ HACER SIMANTENIMIENTO
Y CUIDADOCARACTERÍSTICASTÉCNICASÍNDICE
ALFABÉTICOSALPICADERO
Y MANDOS
Plegado
En caso de necesidad (por ejemplo, cuan-
do el tamaño del espejo crea dificultades
para transitar por pasos angostos) es po-
sible plegar los espejos desplazándolos de
la posición 1-fig. 39a la posición 2.
Durante la marcha los espe-
jos deben estar siempre en la
posición 1-fig. 39.
La sección baja del espejo
retrovisor externo del lado
del conductor, al ser curva, altera li-
geramente la percepción de la dis-
tancia.
ADVERTENCIA
Descongelación/desempañamiento
(para versiones/paises, donde esté
previsto)
Los espejos están dotados de resistencias
que entran en función cuando se acciona
la luneta térmica (pulsando la tecla
().
ADVERTENCIA La función es temporizada
y se desactiva automáticamente después de
algunos minutos.
fig. 39
F0P0032m
020-082 SCUDO LUM E 20/11/13 09.35 Pagina 28

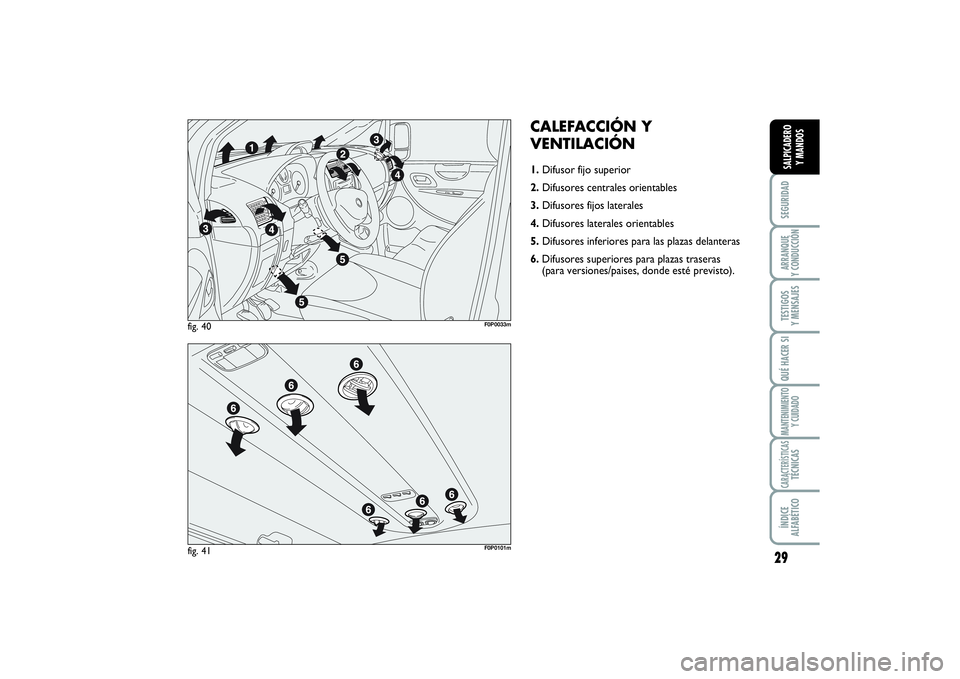

Page 33 of 227
29
SEGURIDADARRANQUE
Y CONDUCCIÓNTESTIGOS
Y MENSAJESQUÉ HACER SIMANTENIMIENTO
Y CUIDADOCARACTERÍSTICASTÉCNICASÍNDICE
ALFABÉTICOSALPICADERO
Y MANDOS
CALEFACCIÓN Y
VENTILACIÓN1.Difusor fijo superior
2.Difusores centrales orientables
3.Difusores fijos laterales
4.Difusores laterales orientables
5. Difusores inferiores para las plazas delanteras
6.Difusores superiores para plazas traseras
(para versiones/paises, donde esté previsto).
fig. 40
F0P0033m
fig. 41
F0P0101m
020-082 SCUDO LUM E 20/11/13 09.35 Pagina 29

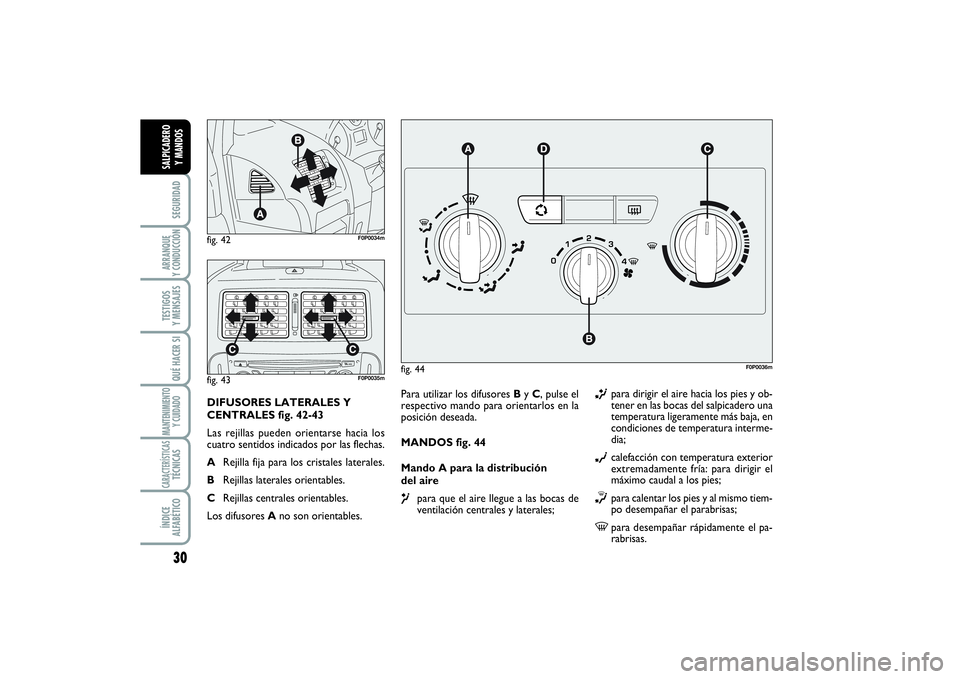

Page 34 of 227
30SEGURIDADARRANQUE
Y CONDUCCIÓNTESTIGOS
Y MENSAJESQUÉ HACER SIMANTENIMIENTO
Y CUIDADOCARACTERÍSTICASTÉCNICASÍNDICE
ALFABÉTICOSALPICADERO
Y MANDOS
Para utilizar los difusores By C, pulse el
respectivo mando para orientarlos en la
posición deseada.
MANDOS fig. 44
Mando A para la distribución
del aireμ
para que el aire llegue a las bocas de
ventilación centrales y laterales;
∑
para dirigir el aire hacia los pies y ob-
tener en las bocas del salpicadero una
temperatura ligeramente más baja, en
condiciones de temperatura interme-
dia;
∂
calefacción con temperatura exterior
extremadamente fría: para dirigir el
máximo caudal a los pies;
∏
para calentar los pies y al mismo tiem-
po desempañar el parabrisas;
-
para desempañar rápidamente el pa-
rabrisas.
fig. 44
F0P0036m
fig. 42
F0P0034m
fig. 43
F0P0035m
DIFUSORES LATERALES Y
CENTRALES fig. 42-43
Las rejillas pueden orientarse hacia los
cuatro sentidos indicados por las flechas.
ARejilla fija para los cristales laterales.
BRejillas laterales orientables.
CRejillas centrales orientables.
Los difusores Ano son orientables.
020-082 SCUDO LUM E 20/11/13 09.35 Pagina 30

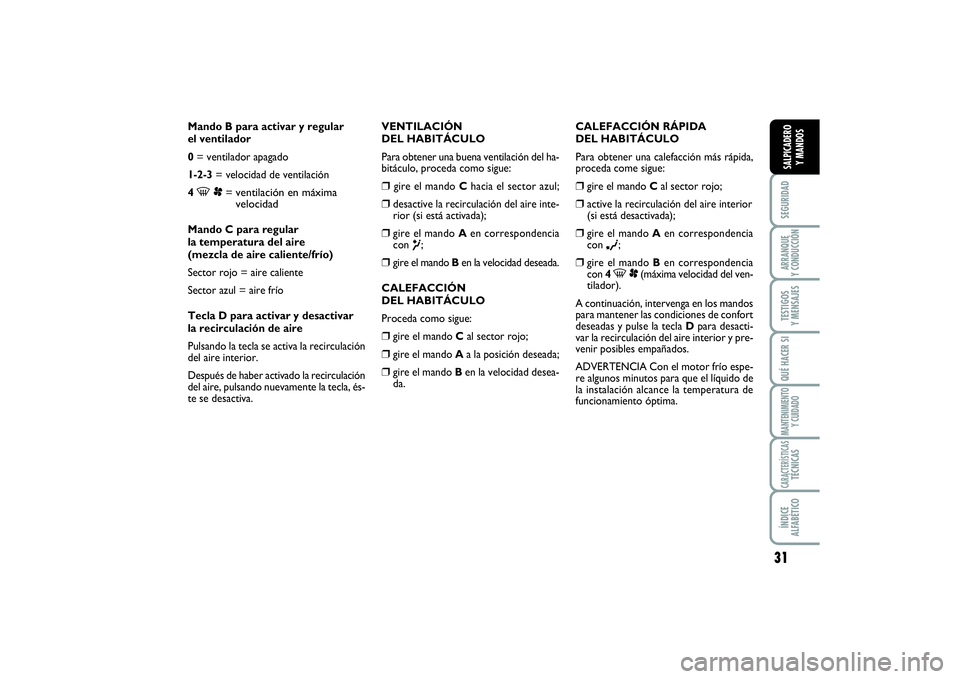

Page 35 of 227
31
SEGURIDADARRANQUE
Y CONDUCCIÓNTESTIGOS
Y MENSAJESQUÉ HACER SIMANTENIMIENTO
Y CUIDADOCARACTERÍSTICASTÉCNICASÍNDICE
ALFABÉTICOSALPICADERO
Y MANDOS
Mando B para activar y regular
el ventilador
0= ventilador apagado
1-2-3= velocidad de ventilación
4 -
p=
ventilación en máxima
velocidad
Mando C para regular
la temperatura del aire
(mezcla de aire caliente/frío)
Sector rojo = aire caliente
Sector azul = aire frío
Tecla D para activar y desactivar
la recirculación de aire
Pulsando la tecla se activa la recirculación
del aire interior.
Después de haber activado la recirculación
del aire, pulsando nuevamente la tecla, és-
te se desactiva.CALEFACCIÓN RÁPIDA
DEL HABITÁCULO
Para obtener una calefacción más rápida,
proceda come sigue:
❒
gire el mando Cal sector rojo;
❒
active la recirculación del aire interior
(si está desactivada);
❒
gire el mando Aen correspondencia
con
∂
;
❒
gire el mando Ben correspondencia
con 4
-
p(máxima velocidad del ven-
tilador).
A continuación, intervenga en los mandos
para mantener las condiciones de confort
deseadas y pulse la tecla Dpara desacti-
var la recirculación del aire interior y pre-
venir posibles empañados.
ADVERTENCIA Con el motor frío espe-
re algunos minutos para que el líquido de
la instalación alcance la temperatura de
funcionamiento óptima. VENTILACIÓN
DEL HABITÁCULO
Para obtener una buena ventilación del ha-
bitáculo, proceda como sigue:
❒
gire el mando Chacia el sector azul;
❒
desactive la recirculación del aire inte-
rior (si está activada);
❒
gire el mando Aen correspondencia
con
μ;
❒
gire el mando Ben la velocidad deseada.
CALEFACCIÓN
DEL HABITÁCULO
Proceda como sigue:
❒
gire el mando Cal sector rojo;
❒
gire el mando Aa la posición deseada;
❒
gire el mando Ben la velocidad desea-
da.
020-082 SCUDO LUM E 20/11/13 09.35 Pagina 31

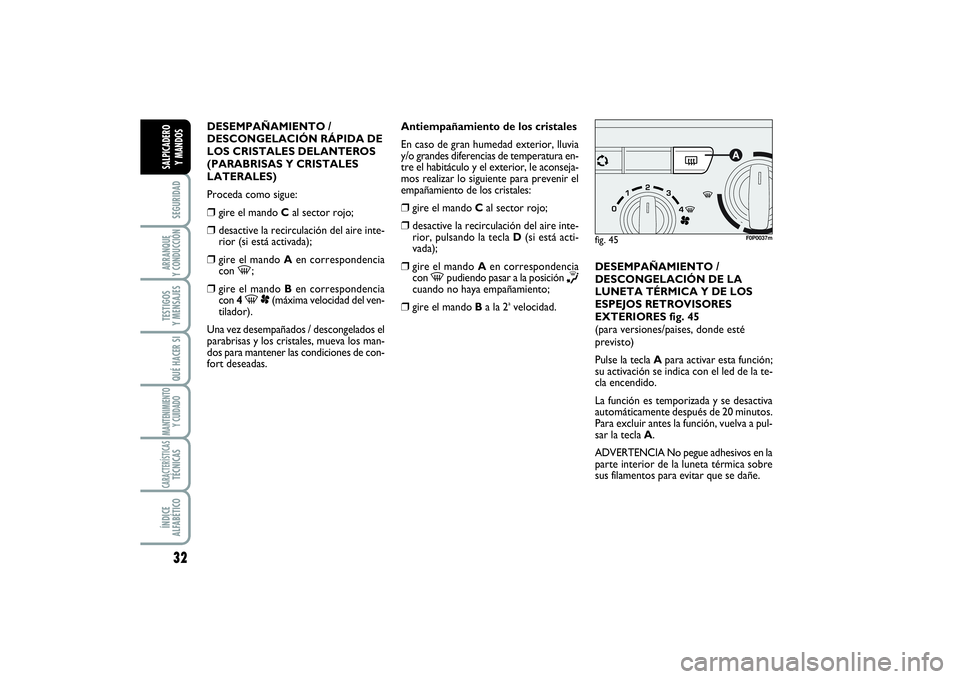

Page 36 of 227
32SEGURIDADARRANQUE
Y CONDUCCIÓNTESTIGOS
Y MENSAJESQUÉ HACER SIMANTENIMIENTO
Y CUIDADOCARACTERÍSTICASTÉCNICASÍNDICE
ALFABÉTICOSALPICADERO
Y MANDOS
DESEMPAÑAMIENTO /
DESCONGELACIÓN RÁPIDA DE
LOS CRISTALES DELANTEROS
(PARABRISAS Y CRISTALES
LATERALES)
Proceda como sigue:❒
gire el mando Cal sector rojo;
❒
desactive la recirculación del aire inte-
rior (si está activada);
❒
gire el mando Aen correspondencia
con
-
;
❒
gire el mando Ben correspondencia
con 4
-
p(máxima velocidad del ven-
tilador).
Una vez desempañados / descongelados el
parabrisas y los cristales, mueva los man-
dos para mantener las condiciones de con-
fort deseadas.Antiempañamiento de los cristales
En caso de gran humedad exterior, lluvia
y/o grandes diferencias de temperatura en-
tre el habitáculo y el exterior, le aconseja-
mos realizar lo siguiente para prevenir el
empañamiento de los cristales:
❒
gire el mando Cal sector rojo;
❒
desactive la recirculación del aire inte-
rior, pulsando la tecla D(si está acti-
vada);
❒
gire el mando Aen correspondencia
con
-
pudiendo pasar a la posición
∏
cuando no haya empañamiento;
❒
gire el mando Ba la 2
avelocidad.DESEMPAÑAMIENTO /
DESCONGELACIÓN DE LA
LUNETA TÉRMICA Y DE LOS
ESPEJOS RETROVISORES
EXTERIORES fig. 45
(para versiones/paises, donde esté
previsto)
Pulse la tecla Apara activar esta función;
su activación se indica con el led de la te-
cla encendido.
La función es temporizada y se desactiva
automáticamente después de 20 minutos.
Para excluir antes la función, vuelva a pul-
sar la tecla A.
ADVERTENCIA No pegue adhesivos en la
parte interior de la luneta térmica sobre
sus filamentos para evitar que se dañe.
fig. 45
F0P0037m
020-082 SCUDO LUM E 20/11/13 09.35 Pagina 32

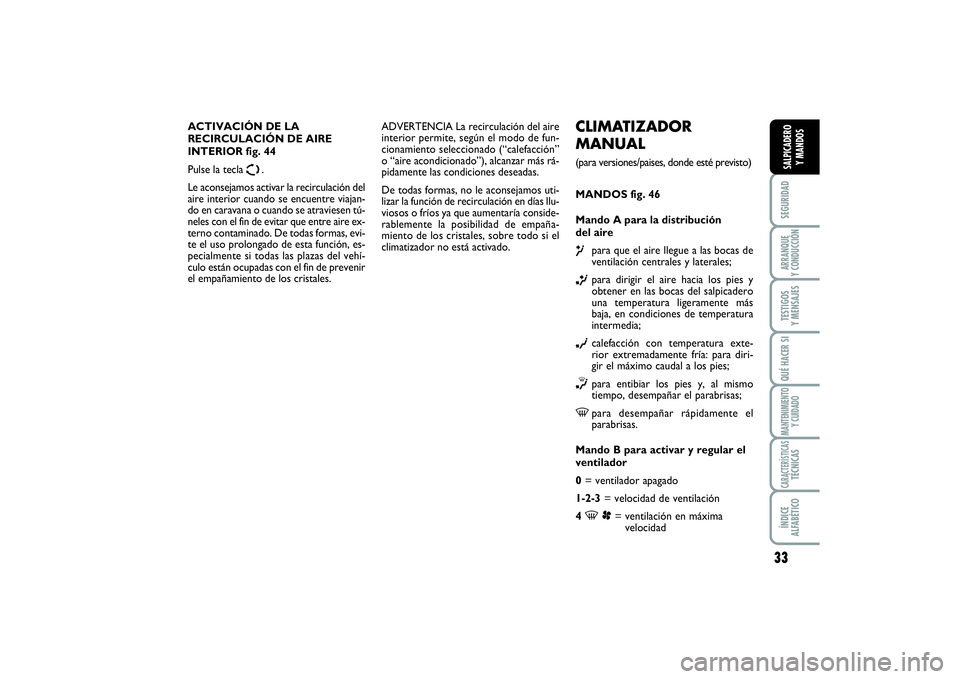

Page 37 of 227
33
SEGURIDADARRANQUE
Y CONDUCCIÓNTESTIGOS
Y MENSAJESQUÉ HACER SIMANTENIMIENTO
Y CUIDADOCARACTERÍSTICASTÉCNICASÍNDICE
ALFABÉTICOSALPICADERO
Y MANDOS
CLIMATIZADOR
MANUAL (para versiones/paises, donde esté previsto)
MANDOS fig. 46
Mando A para la distribución
del aire μ
para que el aire llegue a las bocas de
ventilación centrales y laterales;
∑
para dirigir el aire hacia los pies y
obtener en las bocas del salpicadero
una temperatura ligeramente más
baja, en condiciones de temperatura
intermedia;
∂
calefacción con temperatura exte-
rior extremadamente fría: para diri-
gir el máximo caudal a los pies;
∏
para entibiar los pies y, al mismo
tiempo, desempañar el parabrisas;
-
para desempañar rápidamente el
parabrisas.
Mando B para activar y regular el
ventilador
0= ventilador apagado
1-2-3= velocidad de ventilación
4 -
p= ventilación en máxima
velocidad ACTIVACIÓN DE LA
RECIRCULACIÓN DE AIRE
INTERIOR fig. 44
Pulse la tecla
Ω
.
Le aconsejamos activar la recirculación del
aire interior cuando se encuentre viajan-
do en caravana o cuando se atraviesen tú-
neles con el fin de evitar que entre aire ex-
terno contaminado. De todas formas, evi-
te el uso prolongado de esta función, es-
pecialmente si todas las plazas del vehí-
culo están ocupadas con el fin de prevenir
el empañamiento de los cristales.ADVERTENCIA La recirculación del aire
interior permite, según el modo de fun-
cionamiento seleccionado (“calefacción”
o “aire acondicionado”), alcanzar más rá-
pidamente las condiciones deseadas.
De todas formas, no le aconsejamos uti-
lizar la función de recirculación en días llu-
viosos o fríos ya que aumentaría conside-
rablemente la posibilidad de empaña-
miento de los cristales, sobre todo si el
climatizador no está activado.
020-082 SCUDO LUM E 20/11/13 09.35 Pagina 33
Page 38 of 227
34SEGURIDADARRANQUE
Y CONDUCCIÓNTESTIGOS
Y MENSAJESQUÉ HACER SIMANTENIMIENTO
Y CUIDADOCARACTERÍSTICASTÉCNICASÍNDICE
ALFABÉTICOSALPICADERO
Y MANDOS
Mando C para regular
la temperatura del aire
(mezcla de aire caliente/frío)
Sector rojo = aire caliente
Sector azul = aire fríoTecla E para activar/ desactivar
el climatizador
Pulsando la tecla (led de la tecla encendi-
do) se activa el climatizador.
Pulsando nuevamente la tecla (led de la te-
cla apagado) se desactiva el climatizador.fig. 46
F0P0038m
Tecla D para activar/ desactivar
la recirculación del aire
Pulsando la tecla se activa la recirculación
del aire interior.
Después de haber activado la recirculación
del aire, pulsando nuevamente la tecla, se
desactiva.
020-082 SCUDO LUM E 20/11/13 09.35 Pagina 34

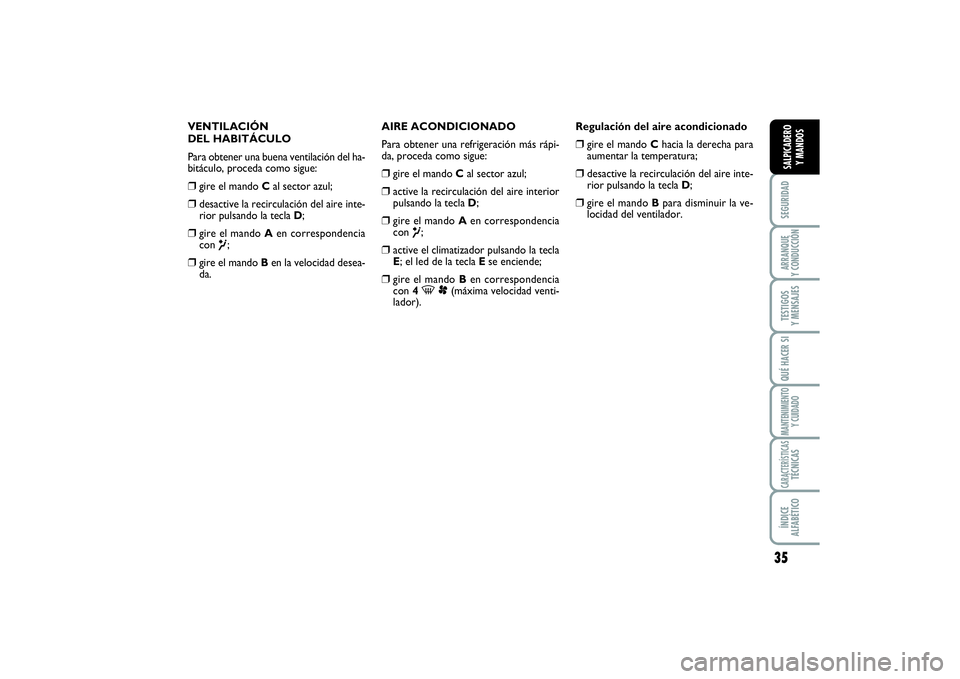

Page 39 of 227
35
SEGURIDADARRANQUE
Y CONDUCCIÓNTESTIGOS
Y MENSAJESQUÉ HACER SIMANTENIMIENTO
Y CUIDADOCARACTERÍSTICASTÉCNICASÍNDICE
ALFABÉTICOSALPICADERO
Y MANDOS
VENTILACIÓN
DEL HABITÁCULO
Para obtener una buena ventilación del ha-
bitáculo, proceda como sigue:❒
gire el mando Cal sector azul;
❒
desactive la recirculación del aire inte-
rior pulsando la tecla D;
❒
gire el mando Aen correspondencia
con
μ;
❒
gire el mando Ben la velocidad desea-
da.AIRE ACONDICIONADO
Para obtener una refrigeración más rápi-
da, proceda como sigue:
❒
gire el mando Cal sector azul;
❒
active la recirculación del aire interior
pulsando la tecla D;
❒
gire el mando Aen correspondencia
con
μ;
❒
active el climatizador pulsando la tecla
E; el led de la tecla Ese enciende;
❒
gire el mando Ben correspondencia
con 4
-
p(máxima velocidad venti-
lador).Regulación del aire acondicionado
❒
gire el mando Chacia la derecha para
aumentar la temperatura;
❒
desactive la recirculación del aire inte-
rior pulsando la tecla D;
❒
gire el mando Bpara disminuir la ve-
locidad del ventilador.
020-082 SCUDO LUM E 20/11/13 09.35 Pagina 35
Page 40 of 227

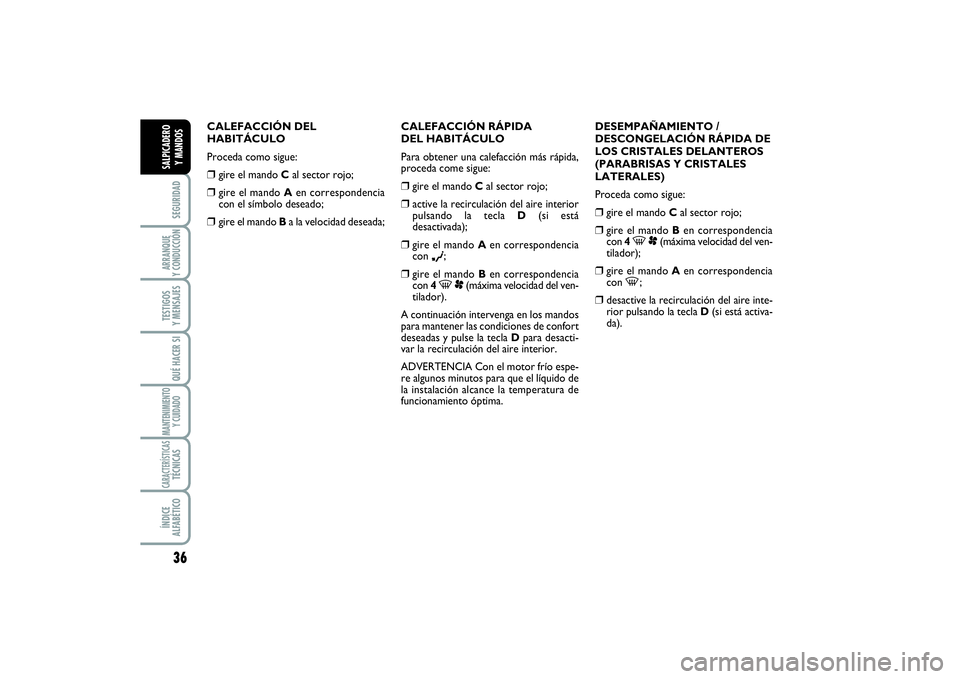

36SEGURIDADARRANQUE
Y CONDUCCIÓNTESTIGOS
Y MENSAJESQUÉ HACER SIMANTENIMIENTO
Y CUIDADOCARACTERÍSTICASTÉCNICASÍNDICE
ALFABÉTICOSALPICADERO
Y MANDOS
CALEFACCIÓN DEL
HABITÁCULO
Proceda como sigue:❒
gire el mando Cal sector rojo;
❒
gire el mando Aen correspondencia
con el símbolo deseado;
❒
gire el mando Ba la velocidad deseada;CALEFACCIÓN RÁPIDA
DEL HABITÁCULO
Para obtener una calefacción más rápida,
proceda come sigue:
❒
gire el mando Cal sector rojo;
❒
active la recirculación del aire interior
pulsando la tecla D (si está
desactivada);
❒
gire el mando Aen correspondencia
con
∂
;
❒
gire el mando Ben correspondencia
con 4
-
p(máxima velocidad del ven-
tilador).
A continuación intervenga en los mandos
para mantener las condiciones de confort
deseadas y pulse la tecla Dpara desacti-
var la recirculación del aire interior.
ADVERTENCIA Con el motor frío espe-
re algunos minutos para que el líquido de
la instalación alcance la temperatura de
funcionamiento óptima.DESEMPAÑAMIENTO /
DESCONGELACIÓN RÁPIDA DE
LOS CRISTALES DELANTEROS
(PARABRISAS Y CRISTALES
LATERALES)
Proceda como sigue:
❒
gire el mando Cal sector rojo;
❒
gire el mando Ben correspondencia
con 4
-
p(máxima velocidad del ven-
tilador);
❒
gire el mando Aen correspondencia
con
-
;
❒
desactive la recirculación del aire inte-
rior pulsando la tecla D(si está activa-
da).
020-082 SCUDO LUM E 20/11/13 09.35 Pagina 36
