FIAT SCUDO 2015 Kezelési és karbantartási útmutató (in Hungarian)

147
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKKARBANTARTÁS
ÉS GONDOZÁSMŰSZAKI
ADATOKBETŰRENDES
TÁ R G Y M U TAT ÓMÙSZERFAL ÉS
KEZELÃSZERVEKBIZTONSÁGINDÍTÁS ÉS
VEZETÉSSZÜKSÉG
ESETÉN

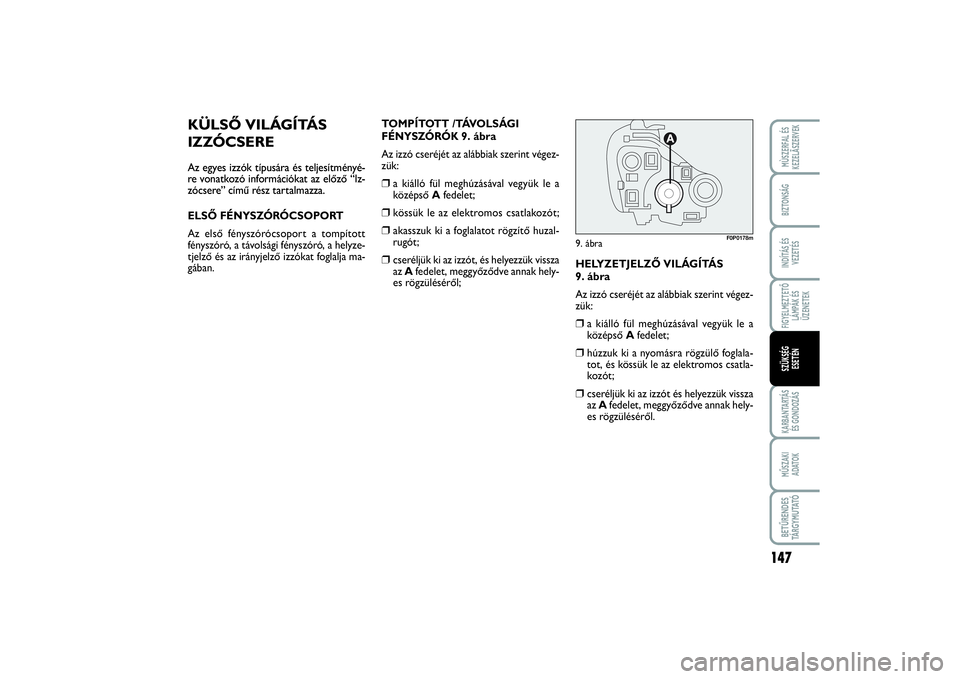

KÜLSŐ VILÁGÍTÁS
IZZÓCSEREAz egyes izzók típusára és teljesítményé-
re vonatkozó információkat az előző “Iz-
zócsere” című rész tartalmazza.ELSŐ FÉNYSZÓRÓCSOPORT
Az első fényszórócsoport a tompított
fényszóró, a távolsági fényszóró, a helyze-
tjelző és az irányjelző izzókat foglalja ma-
gában.TOMPÍTOTT /TÁVOLSÁGI
FÉNYSZÓRÓK 9. ábra
Az izzó cseréjét az alábbiak szerint végez-
zük:
❒
a kiálló fül meghúzásával vegyük le a
középső Afedelet;
❒
kössük le az elektromos csatlakozót;
❒
akasszuk ki a foglalatot rögzítő huzal-
rugót;
❒
cseréljük ki az izzót, és helyezzük vissza
az Afedelet, meggyőződve annak hely-
es rögzüléséről;HELYZETJELZŐ VILÁGÍTÁS
9. ábra
Az izzó cseréjét az alábbiak szerint végez-
zük:
❒
a kiálló fül meghúzásával vegyük le a
középső Afedelet;
❒
húzzuk ki a nyomásra rögzülő foglala-
tot, és kössük le az elektromos csatla-
kozót;
❒
cseréljük ki az izzót és helyezzük vissza
az Afedelet, meggyőződve annak hely-
es rögzüléséről.
9. ábra
F0P0178m
139-158 SCUDO LUM H:133-152 ScudoG9 HU 7-03-2014 9:06 Pagina 147

148FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKKARBANTARTÁS
ÉS GONDOZÁSMŰSZAKI
ADATOKBETŰRENDES
TÁ R G Y M U TAT ÓMÙSZERFAL ÉS
KEZELÃSZERVEKBIZTONSÁGINDÍTÁS ÉS
VEZETÉSSZÜKSÉG
ESETÉN

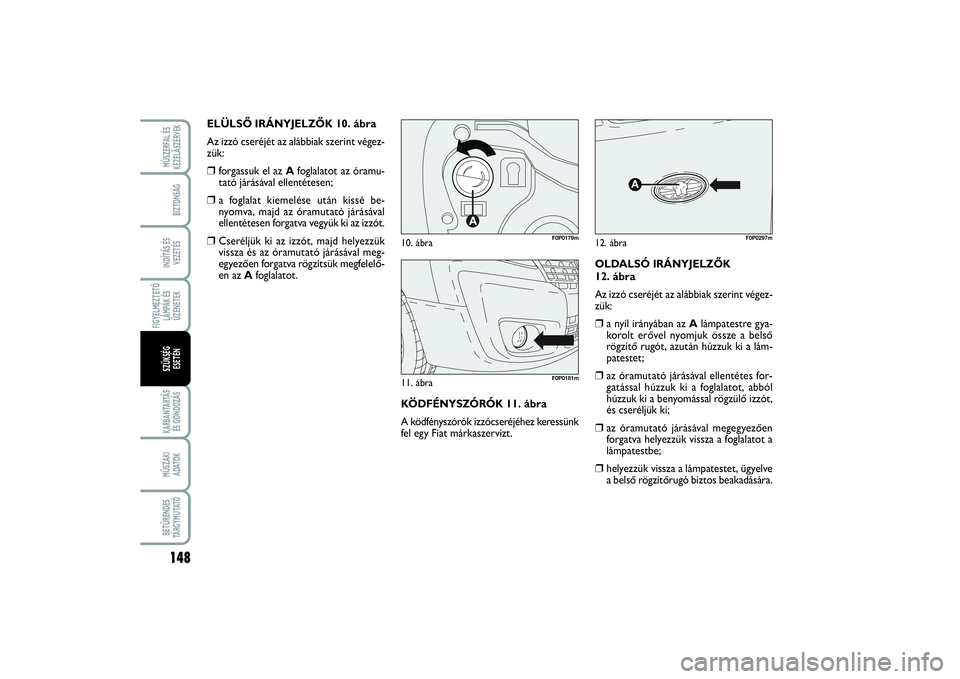

ELÜLSŐ IRÁNYJELZŐK 10. ábra
Az izzó cseréjét az alábbiak szerint végez-
zük:❒
forgassuk el az Afoglalatot az óramu-
tató járásával ellentétesen;
❒
a foglalat kiemelése után kissé be-
nyomva, majd az óramutató járásával
ellentétesen forgatva vegyük ki az izzót.
❒
Cseréljük ki az izzót, majd helyezzük
vissza és az óramutató járásával meg-
egyezően forgatva rögzítsük megfelelő-
en az Afoglalatot.
KÖDFÉNYSZÓRÓK 11. ábra
A ködfényszórók izzócseréjéhez keressünk
fel egy Fiat márkaszervizt.OLDALSÓ IRÁNYJELZŐK
12. ábra
Az izzó cseréjét az alábbiak szerint végez-
zük:
❒
a nyíl irányában az Alámpatestre gya-
korolt erővel nyomjuk össze a belső
rögzítő rugót, azután húzzuk ki a lám-
patestet;
❒
az óramutató járásával ellentétes for-
gatással húzzuk ki a foglalatot, abból
húzzuk ki a benyomással rögzülő izzót,
és cseréljük ki;
❒
az óramutató járásával megegyezően
forgatva helyezzük vissza a foglalatot a
lámpatestbe;
❒
helyezzük vissza a lámpatestet, ügyelve
a belső rögzítőrugó biztos beakadására.
11. ábra
F0P0181m
10. ábra
F0P0179m
12. ábra
A
F0P0297m
139-158 SCUDO LUM H:133-152 ScudoG9 HU 7-03-2014 9:06 Pagina 148

149
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKKARBANTARTÁS
ÉS GONDOZÁSMŰSZAKI
ADATOKBETŰRENDES
TÁ R G Y M U TAT ÓMÙSZERFAL ÉS
KEZELÃSZERVEKBIZTONSÁGINDÍTÁS ÉS
VEZETÉSSZÜKSÉG
ESETÉN

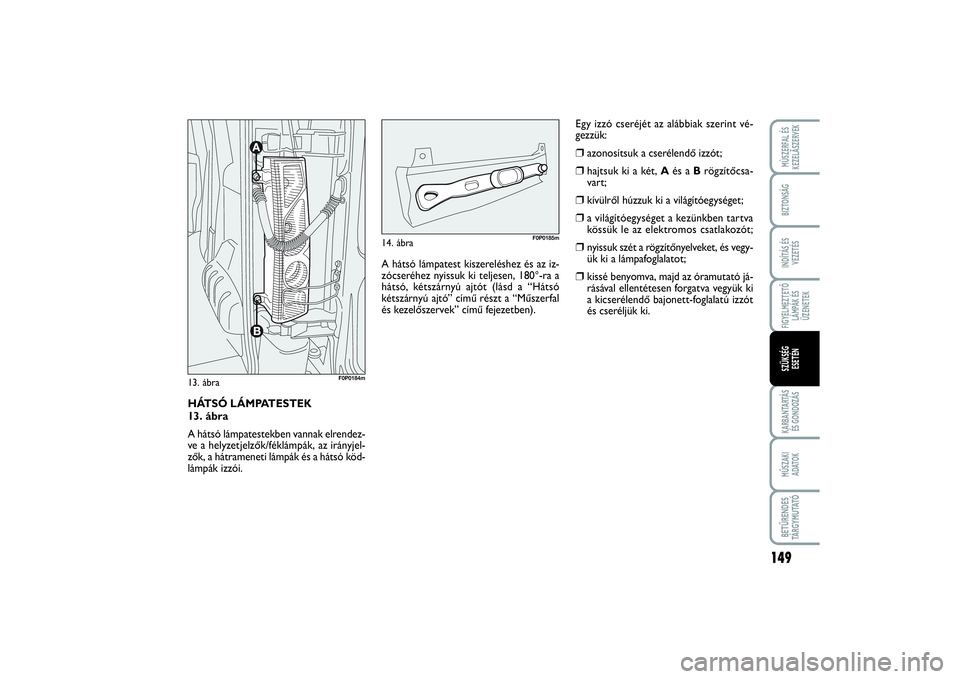

HÁTSÓ LÁMPATESTEK
13. ábra
A hátsó lámpatestekben vannak elrendez-
ve a helyzetjelzők/féklámpák, az irányjel-
zők, a hátrameneti lámpák és a hátsó köd-
lámpák izzói.13. ábra
F0P0184m
A hátsó lámpatest kiszereléshez és az iz-
zócseréhez nyissuk ki teljesen, 180°-ra a
hátsó, kétszárnyú ajtót (lásd a “Hátsó
kétszárnyú ajtó” című részt a “Műszerfal
és kezelőszervek” című fejezetben).14. ábra
F0P0185m
Egy izzó cseréjét az alábbiak szerint vé-
gezzük:❒
azonosítsuk a cserélendő izzót;
❒
hajtsuk ki a két, Aés a Brögzítőcsa-
vart;
❒
kívülről húzzuk ki a világítóegységet;
❒
a világítóegységet a kezünkben tartva
kössük le az elektromos csatlakozót;
❒
nyissuk szét a rögzítőnyelveket, és vegy-
ük ki a lámpafoglalatot;
❒
kissé benyomva, majd az óramutató já-
rásával ellentétesen forgatva vegyük ki
a kicserélendő bajonett-foglalatú izzót
és cseréljük ki.
139-158 SCUDO LUM H:133-152 ScudoG9 HU 7-03-2014 9:06 Pagina 149

150FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKKARBANTARTÁS
ÉS GONDOZÁSMŰSZAKI
ADATOKBETŰRENDES
TÁ R G Y M U TAT ÓMÙSZERFAL ÉS
KEZELÃSZERVEKBIZTONSÁGINDÍTÁS ÉS
VEZETÉSSZÜKSÉG
ESETÉN
Emelt tetős változatoknál❒
8-as kulccsal hajtsuk ki az Arögzítő-
csavarokat;
❒
vegyük ki az izzófoglalatot;
❒
húzzuk ki és cseréljük ki a nyomásra
rögzülő izzót.RENDSZÁMTÁBLA-VILÁGÍTÁS
Egy izzó cseréjét az alábbiak szerint vé-
gezzük:
Kétszárnyú hátsó ajtóval szerelt
változatoknál 17. ábra
❒
a gépkocsi belsejében dolgozva vegyük
le a belső fedelet;
❒
a rögzítőnyelvek szétnyitásával kössük
le az elektromos csatlakozót;
❒
vegyük le a műanyag védőfedelet
15. ábra
A
A
F0P0210m
16. ábra
A
A
F0P0211m
17. ábra
F0P0212m
18. ábra
F0P0607m

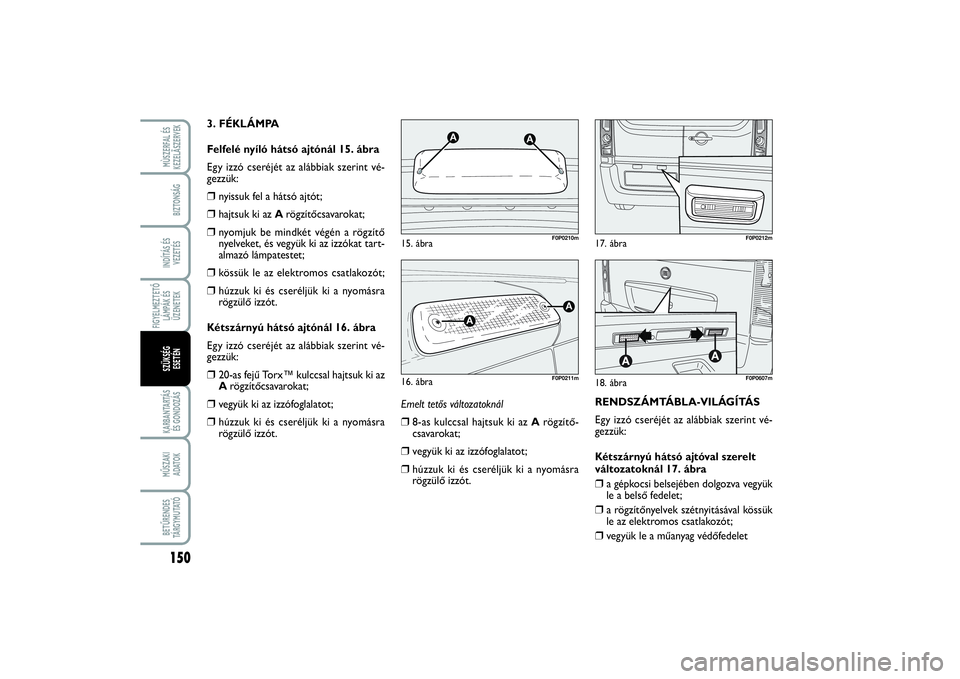

3. FÉKLÁMPA
Felfelé nyíló hátsó ajtónál 15. ábra
Egy izzó cseréjét az alábbiak szerint vé-
gezzük:❒
nyissuk fel a hátsó ajtót;
❒
hajtsuk ki az Arögzítőcsavarokat;
❒
nyomjuk be mindkét végén a rögzítő
nyelveket, és vegyük ki az izzókat tart-
almazó lámpatestet;
❒
kössük le az elektromos csatlakozót;
❒
húzzuk ki és cseréljük ki a nyomásra
rögzülő izzót.
Kétszárnyú hátsó ajtónál 16. ábra
Egy izzó cseréjét az alábbiak szerint vé-
gezzük:
❒
20-as fejű Torx™ kulccsal hajtsuk ki az
Arögzítőcsavarokat;
❒
vegyük ki az izzófoglalatot;
❒
húzzuk ki és cseréljük ki a nyomásra
rögzülő izzót.
139-158 SCUDO LUM H:133-152 ScudoG9 HU 7-03-2014 9:06 Pagina 150

151
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKKARBANTARTÁS
ÉS GONDOZÁSMŰSZAKI
ADATOKBETŰRENDES
TÁ R G Y M U TAT ÓMÙSZERFAL ÉS
KEZELÃSZERVEKBIZTONSÁGINDÍTÁS ÉS
VEZETÉSSZÜKSÉG
ESETÉN

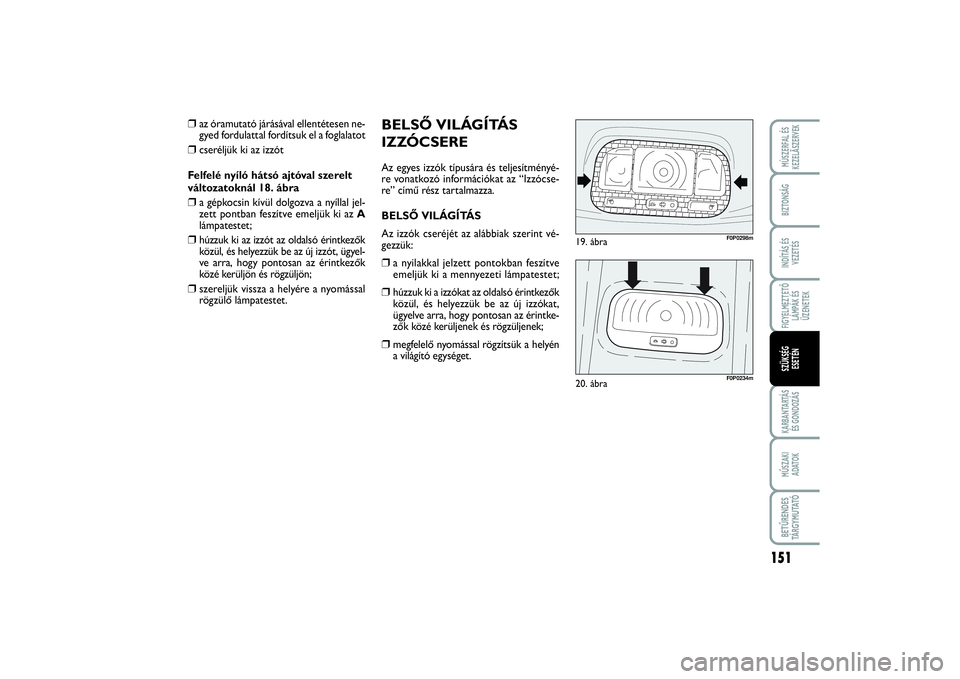

BELSŐ VILÁGÍTÁS
IZZÓCSEREAz egyes izzók típusára és teljesítményé-
re vonatkozó információkat az “Izzócse-
re” című rész tartalmazza.
BELSŐ VILÁGÍTÁS
Az izzók cseréjét az alábbiak szerint vé-
gezzük:❒
a nyilakkal jelzett pontokban feszítve
emeljük ki a mennyezeti lámpatestet;
❒
húzzuk ki a izzókat az oldalsó érintkezők
közül, és helyezzük be az új izzókat,
ügyelve arra, hogy pontosan az érintke-
zők közé kerüljenek és rögzüljenek;
❒
megfelelő nyomással rögzítsük a helyén
a világító egységet.
19. ábra
F0P0298m
20. ábra
F0P0234m
❒
az óramutató járásával ellentétesen ne-
gyed fordulattal fordítsuk el a foglalatot
❒
cseréljük ki az izzót
Felfelé nyíló hátsó ajtóval szerelt
változatoknál 18. ábra
❒
a gépkocsin kívül dolgozva a nyíllal jel-
zett pontban feszítve emeljük ki az A
lámpatestet;
❒
húzzuk ki az izzót az oldalsó érintkezők
közül, és helyezzük be az új izzót, ügyel-
ve arra, hogy pontosan az érintkezők
közé kerüljön és rögzüljön;
❒
szereljük vissza a helyére a nyomással
rögzülő lámpatestet.
139-158 SCUDO LUM H:133-152 ScudoG9 HU 7-03-2014 9:06 Pagina 151

152FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKKARBANTARTÁS
ÉS GONDOZÁSMŰSZAKI
ADATOKBETŰRENDES
TÁ R G Y M U TAT ÓMÙSZERFAL ÉS
KEZELÃSZERVEKBIZTONSÁGINDÍTÁS ÉS
VEZETÉSSZÜKSÉG
ESETÉN

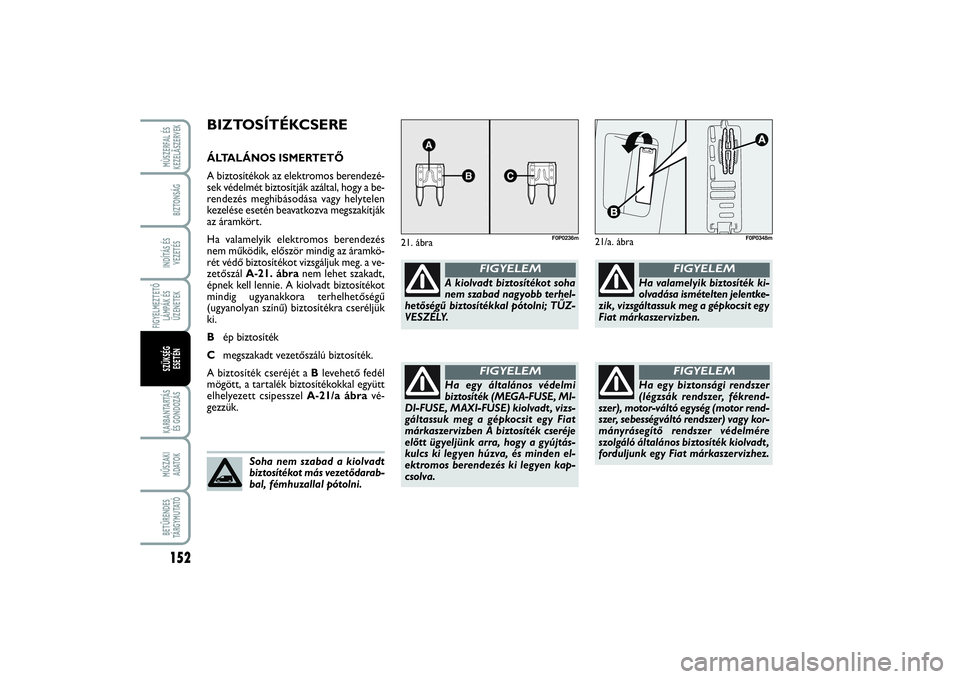

BIZTOSÍTÉKCSEREÁLTALÁNOS ISMERTETŐ
A biztosítékok az elektromos berendezé-
sek védelmét biztosítják azáltal, hogy a be-
rendezés meghibásodása vagy helytelen
kezelése esetén beavatkozva megszakítják
az áramkört.
Ha valamelyik elektromos berendezés
nem működik, először mindig az áramkö-
rét védő biztosítékot vizsgáljuk meg. a ve-
zetőszál A-21. ábranem lehet szakadt,
épnek kell lennie. A kiolvadt biztosítékot
mindig ugyanakkora terhelhetőségű
(ugyanolyan színű) biztosítékra cseréljük
ki.
Bép biztosíték
Cmegszakadt vezetőszálú biztosíték.
A biztosíték cseréjét a Blevehető fedél
mögött, a tartalék biztosítékokkal együtt
elhelyezett csipesszel A-21/a ábravé-
gezzük.
21. ábra
F0P0236m
A kiolvadt biztosítékot soha
nem szabad nagyobb terhel-
hetőségű biztosítékkal pótolni; TŰZ-
VESZÉLY.
FIGYELEM
Soha nem szabad a kiolvadt
biztosítékot más vezetődarab-
bal, fémhuzallal pótolni.
Ha egy általános védelmi
biztosíték (MEGA-FUSE, MI-
DI-FUSE, MAXI-FUSE) kiolvadt , vizs-
gáltassuk meg a gépkocsit egy Fiat
márkaszervizben A biztosíték cseréje
előtt ügyeljünk arra, hogy a gyújtás-
kulcs ki legyen húzva, és minden el-
ektromos berendezés ki legyen kap-
csolva.
FIGYELEM
Ha egy biztonsági rendszer
(légzsák rendszer, fékrend-
szer), motor-váltó egység (motor rend-
szer, sebességváltó rendszer) vagy kor-
mányrásegítő rendszer védelmére
szolgáló általános biztosíték kiolvadt ,
forduljunk egy Fiat márkaszervizhez.
FIGYELEM
Ha valamelyik biztosíték ki-
olvadása ismételten jelentke-
zik, vizsgáltassuk meg a gépkocsit egy
Fiat márkaszervizben.
FIGYELEM
21/a. ábra
F0P0348m
139-158 SCUDO LUM H:133-152 ScudoG9 HU 7-03-2014 9:06 Pagina 152

153
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKKARBANTARTÁS
ÉS GONDOZÁSMŰSZAKI
ADATOKBETŰRENDES
TÁ R G Y M U TAT ÓMÙSZERFAL ÉS
KEZELÃSZERVEKBIZTONSÁGINDÍTÁS ÉS
VEZETÉSSZÜKSÉG
ESETÉN

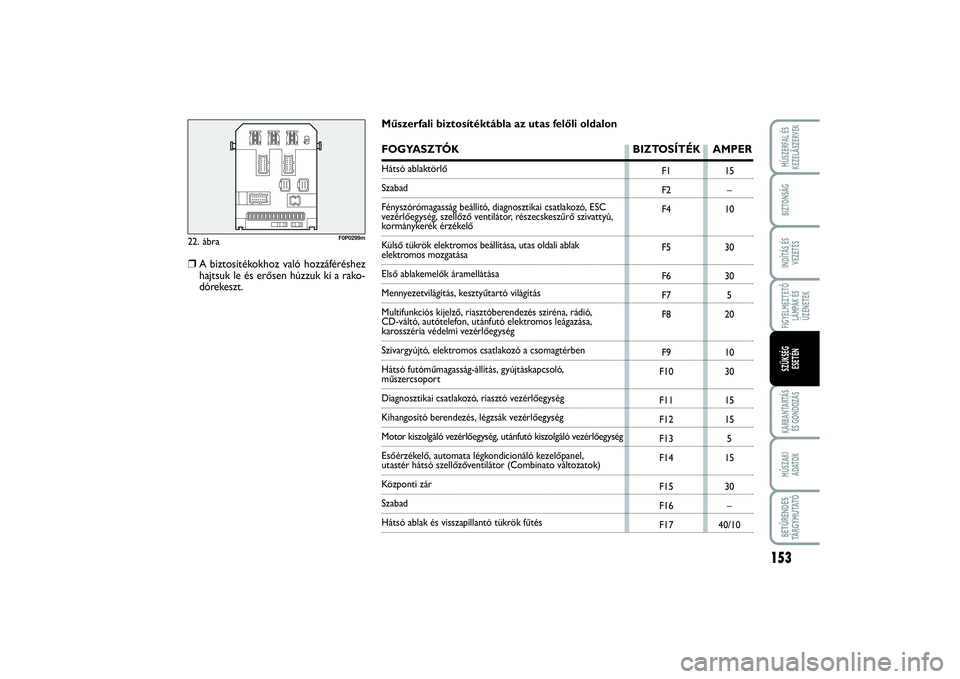

22. ábra
F0P0299m
F1
F2
F4
F5
F6
F7
F8
F9
F10
F11
F12
F13
F14
F15
F16
F1715
–
10
30
30
5
20
10
30
15
15
5
15
30
–
40/10
❒
A biztosítékokhoz való hozzáféréshez
hajtsuk le és erősen húzzuk ki a rako-
dórekeszt.
Műszerfali biztosítéktábla az utas felőli oldalonFOGYASZTÓK BIZTOSÍTÉK AMPERHátsó ablaktörlőSzabad
Fényszórómagasság beállító, diagnosztikai csatlakozó, ESC
vezérlőegység, szellőző ventilátor, részecskeszűrő szivattyú, kormánykerék érzékelő
Külső tükrök elektromos beállítása, utas oldali ablak elektromos mozgatásaElső ablakemelők áramellátásaMennyezetvilágítás, kesztyűtartó világítás
Multifunkciós kijelző, riasztóberendezés sziréna, rádió,
CD-váltó, autótelefon, utánfutó elektromos leágazása, karosszéria védelmi vezérlőegységSzivargyújtó, elektromos csatlakozó a csomagtérben
Hátsó futóműmagasság-állítás, gyújtáskapcsoló, műszercsoportDiagnosztikai csatlakozó, riasztó vezérlőegységKihangosító berendezés, légzsák vezérlőegységMotor kiszolgáló vezérlőegység, utánfutó kiszolgáló vezérlőegység
Esőérzékelő, automata légkondicionáló kezelőpanel, utastér hátsó szellőzőventilátor (Combinato változatok)Központi zárSzabadHátsó ablak és visszapillantó tükrök fűtés
139-158 SCUDO LUM H:133-152 ScudoG9 HU 7-03-2014 9:06 Pagina 153

154FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKKARBANTARTÁS
ÉS GONDOZÁSMŰSZAKI
ADATOKBETŰRENDES
TÁ R G Y M U TAT ÓMÙSZERFAL ÉS
KEZELÃSZERVEKBIZTONSÁGINDÍTÁS ÉS
VEZETÉSSZÜKSÉG
ESETÉN

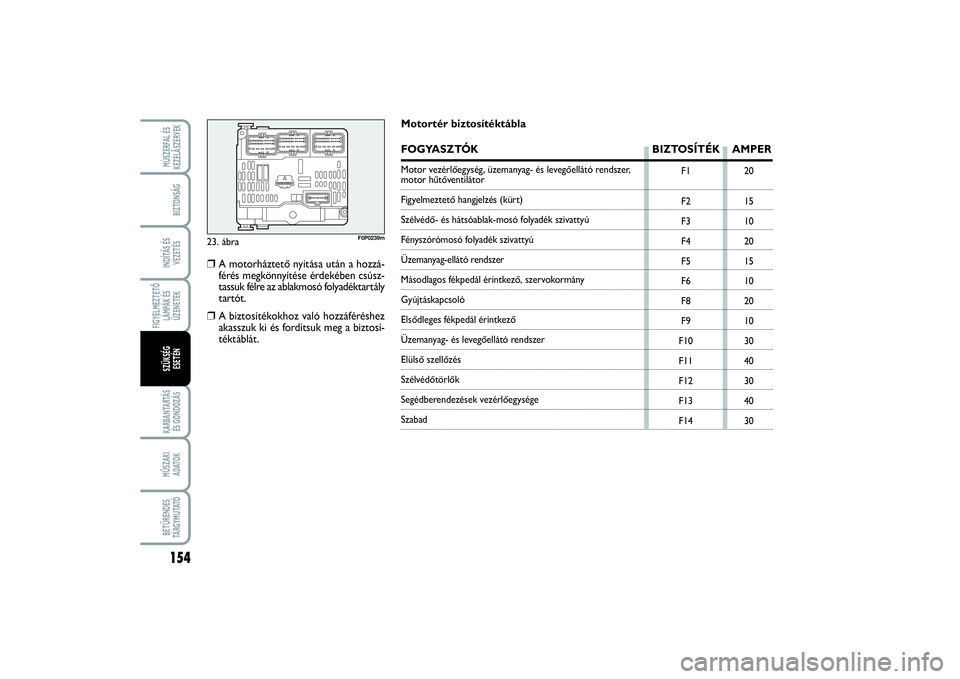

23. ábra
F0P0239m
F1
F2
F3
F4
F5
F6
F8
F9
F10
F11
F12
F13
F1420
15
10
20
15
10
20
10
30
40
30
40
30
Motortér biztosítéktáblaFOGYASZTÓK BIZTOSÍTÉK AMPERMotor vezérlőegység, üzemanyag- és levegőellátó rendszer, motor hűtőventilátorFigyelmeztető hangjelzés (kürt)Szélvédő- és hátsóablak-mosó folyadék szivattyúFényszórómosó folyadék szivattyúÜzemanyag-ellátó rendszerMásodlagos fékpedál érintkező, szervokormányGyújtáskapcsolóElsődleges fékpedál érintkezőÜzemanyag- és levegőellátó rendszerElülső szellőzésSzélvédőtörlőkSegédberendezések vezérlőegységeSzabad
❒
A motorháztető nyitása után a hozzá-
férés megkönnyítése érdekében csúsz-
tassuk félre az ablakmosó folyadéktartály
tartót.
❒
A biztosítékokhoz való hozzáféréshez
akasszuk ki és fordítsuk meg a biztosí-
téktáblát.
139-158 SCUDO LUM H:133-152 ScudoG9 HU 7-03-2014 9:06 Pagina 154

155
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKKARBANTARTÁS
ÉS GONDOZÁSMŰSZAKI
ADATOKBETŰRENDES
TÁ R G Y M U TAT ÓMÙSZERFAL ÉS
KEZELÃSZERVEKBIZTONSÁGINDÍTÁS ÉS
VEZETÉSSZÜKSÉG
ESETÉN

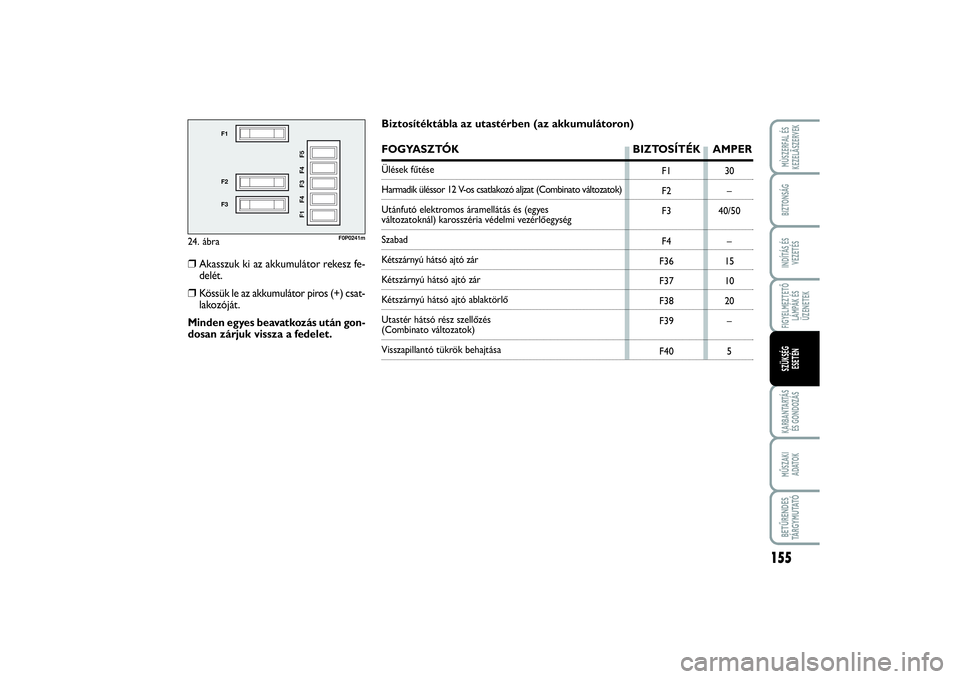

24. ábra
F1
F2
F3
F1 F4 F3 F4 F5
F0P0241m
F1
F2
F3
F4
F36
F37
F38
F39
F4030
–
40/50
–
15
10
20
–
5
Biztosítéktábla az utastérben (az akkumulátoron)FOGYASZTÓK BIZTOSÍTÉK AMPERÜlések fűtéseHarmadik üléssor 12 V-os csatlakozó aljzat (Combinato változatok)
Utánfutó elektromos áramellátás és (egyesváltozatoknál) karosszéria védelmi vezérlőegységSzabadKétszárnyú hátsó ajtó zárKétszárnyú hátsó ajtó zárKétszárnyú hátsó ajtó ablaktörlő
Utastér hátsó rész szellőzés (Combinato változatok)Visszapillantó tükrök behajtása
❒
Akasszuk ki az akkumulátor rekesz fe-
delét.
❒
Kössük le az akkumulátor piros (+) csat-
lakozóját.
Minden egyes beavatkozás után gon-
dosan zárjuk vissza a fedelet.
139-158 SCUDO LUM H:133-152 ScudoG9 HU 7-03-2014 9:06 Pagina 155

156FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKKARBANTARTÁS
ÉS GONDOZÁSMŰSZAKI
ADATOKBETŰRENDES
TÁ R G Y M U TAT ÓMÙSZERFAL ÉS
KEZELÃSZERVEKBIZTONSÁGINDÍTÁS ÉS
VEZETÉSSZÜKSÉG
ESETÉN

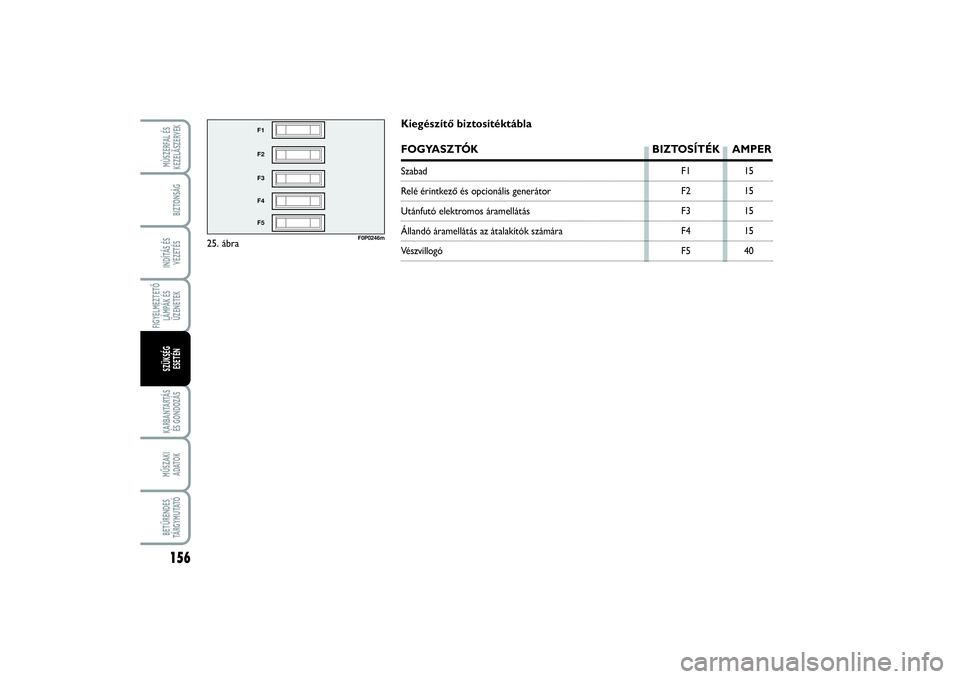

25. ábra
F1
F2
F3
F4
F5
F0P0246m
F1
F2
F3
F4
F515
15
15
15
40
Kiegészítő biztosítéktáblaFOGYASZTÓK BIZTOSÍTÉK AMPERSzabadRelé érintkező és opcionális generátorUtánfutó elektromos áramellátásÁllandó áramellátás az átalakítók számáraVészvillogó
139-158 SCUDO LUM H:133-152 ScudoG9 HU 7-03-2014 9:06 Pagina 156
