Scheibenbeschlag verhindern
Bei starker Außenfeuchtigkeit und/oder Re-
gen und/oder großen Temperaturunter-
schieden zwischen Innenraum und Fahr-
zeugumgebung ist es ratsam, sich an fol-
gende Vorsichtsmaßnahmen zur Beschlag-
vermeidung zu halten:❒
den Drehknopf Cauf den roten Be-
reich
drehen;
❒
den Umluftbetrieb durch Drücken der
Taste D(falls aktiviert) ausschalten;
❒
den Drehknopf Aauf
-
drehen, mit
der Möglichkeit zum Wechsel auf die
Position
®
, wenn keine Anzeichen von
Scheibenbeschlag festgestellt werden;
❒
den Drehknopf Bauf die 2. Geschwin-
digkeit drehen.
ZUR BEACHTUNG Die Klimaanlage ist
zur Verhinderung des Scheibenbeschlags
bei hoher Feuchtigkeit der Umgebung sehr
nützlich, weil sie die in den Innenraum ein-
strömende Luft entfeuchtet.BESCHLAGENTFERNUNG/
ENTFROSTUNG DER
BEHEIZBAREN HECKSCHEIBE
UND DER

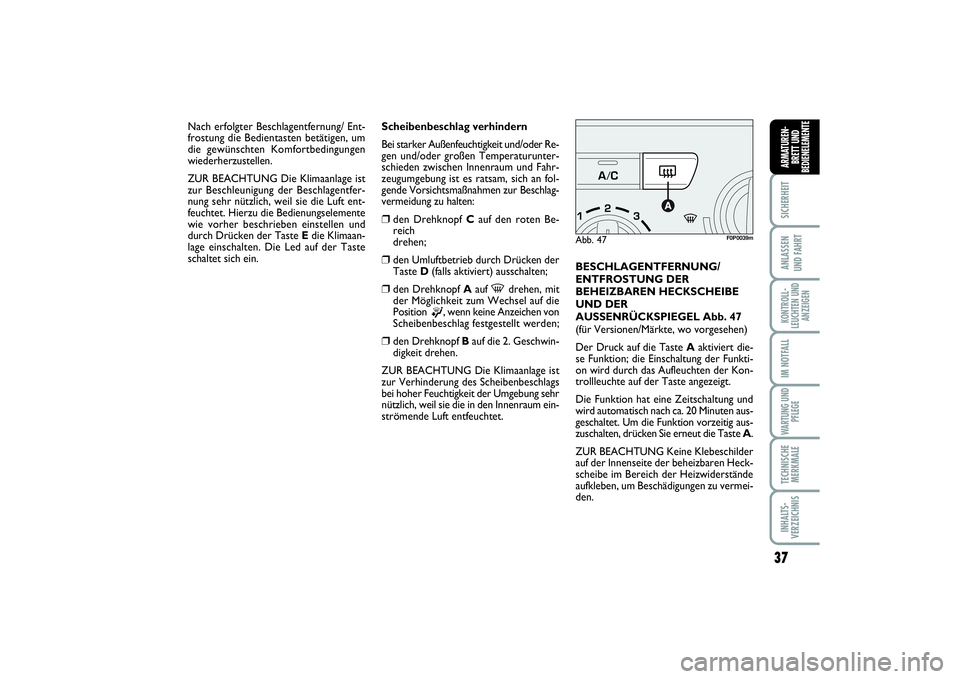

AUSSENRÜCKSPIEGEL Abb. 47
(für Versionen/Märkte, wo vorgesehen)
Der Druck auf die Taste Aaktiviert die-
se Funktion; die Einschaltung der Funkti-
on wird durch das Aufleuchten der Kon-
trollleuchte auf der Taste angezeigt.
Die Funktion hat eine Zeitschaltung und
wird automatisch nach ca. 20 Minuten aus-
geschaltet. Um die Funktion vorzeitig aus-
zuschalten, drücken Sie erneut die Taste A.
ZUR BEACHTUNG Keine Klebeschilder
auf der Innenseite der beheizbaren Heck-
scheibe im Bereich der Heizwiderstände
aufkleben, um Beschädigungen zu vermei-
den.
Abb. 47
F0P0039m
Nach erfolgter Beschlagentfernung/ Ent-
frostung die Bedientasten betätigen, um
die gewünschten Komfortbedingungen
wiederherzustellen.
ZUR BEACHTUNG Die Klimaanlage ist
zur Beschleunigung der Beschlagentfer-
nung sehr nützlich, weil sie die Luft ent-
feuchtet. Hierzu die Bedienungselemente
wie vorher beschrieben einstellen und
durch Drücken der Taste Edie Klimaan-
lage einschalten. Die Led auf der Taste
schaltet sich ein.
020-082 SCUDO LUM D 19/11/13 13.12 Pagina 37

38SICHERHEIT
ANLASSEN
UND FAHRTKONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALLWARTUNG UND
PFLEGE TECHNISCHE
MERKMALEINHALTS-
VERZEICHNISARMATUREN-
BRETT UND
BEDIENELEMENT
E
WARTUNG DER ANLAGE
Die Klimaanlage muss während der kalten
Jahreszeit mindestens einmal im Monat für
die Dauer von 10 Minuten eingeschaltet
werden. Vor der warmen Jahreszeit die
Anlage beim Fiat Kundendienstnetz über-
prüfen lassen.
In der Anlage wird das Kälte-
mittel R134a verwendet, das
auch im Fall von Verlusten die
Umwelt nicht belastet. Das
Kältemittel R12 absolut vermeiden, da
es mit den Komponenten der Anlage
selbst nicht kompatibel ist.
ZUR BEACHTUNG Der Umluftbetrieb
erlaubt, aufgrund der ausgewählten Be-
triebsart (“Heizung” oder “Kühlung”), die
gewünschten Bedingungen schneller ein-
zustellen.
Die Einschaltung des Umluftbetriebs soll-
te bei regnerischen/kalten Tagen vermie-
den werden, um das Beschlagen der Schei-

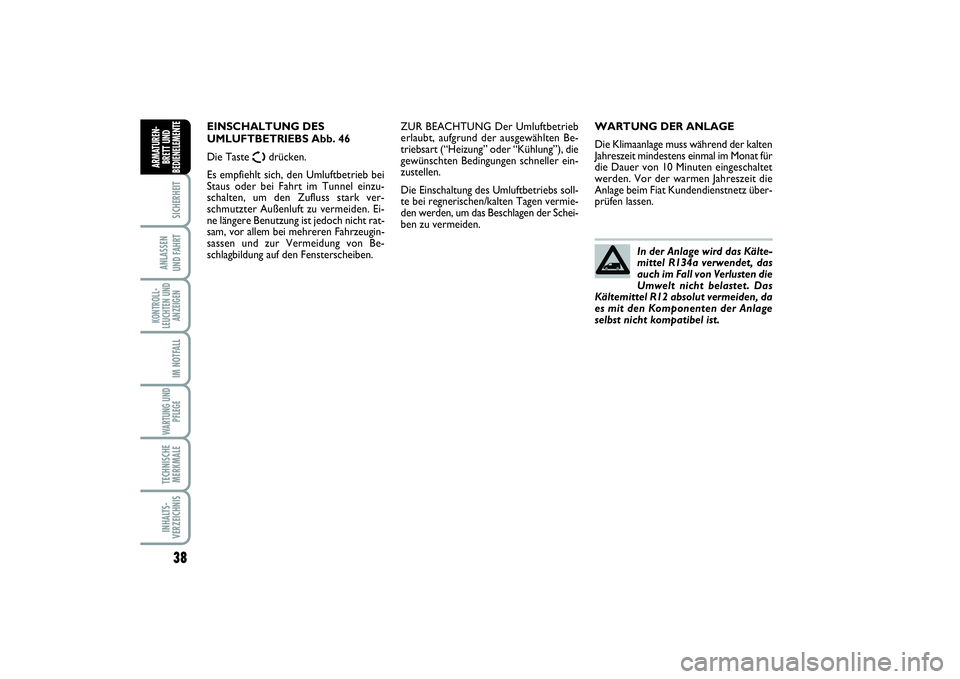

ben zu vermeiden. EINSCHALTUNG DES
UMLUFTBETRIEBS Abb. 46
Die Taste
Ω
drücken.
Es empfiehlt sich, den Umluftbetrieb bei
Staus oder bei Fahrt im Tunnel einzu-
schalten, um den Zufluss stark ver-
schmutzter Außenluft zu vermeiden. Ei-
ne längere Benutzung ist jedoch nicht rat-
sam, vor allem bei mehreren Fahrzeugin-
sassen und zur Vermeidung von Be-
schlagbildung auf den Fensterscheiben.
020-082 SCUDO LUM D 19/11/13 13.12 Pagina 38

39
SICHERHEITANLASSEN
UND FAHRTKONTROLL-
LEUCHTEN UND
ANZEIGENIM NOTFALLWARTUNG UND
PFLEGETECHNISCHE
MERKMALEINHALTS-
VERZEICHNISARMATUREN-
BRETT UND
BEDIENELEMENTE
AUTOMATISCHE DOPPELBEREICH-
KLIMAANLAGE (für Versionen/Märkte, wo vorgesehen)
BESCHREIBUNG
Die automatische Doppelbereich-Klima-
anlage reguliert Temperatur, Luftvertei-
lung und Zufuhr im Fahrgastraum in zwei
Bereichen: für den Fahrer und den Bei-
fahrer. Die Temperaturkontrolle basiert
auf einer “gleichwertigen Temperatur”:
das System arbeitet kontinuierlich für die
Beibehaltung eines konstanten Komforts
im Fahrgastraum und Ausgleich der Ver-
änderungen des Außenklimas einschließ-
lich der Sonneneinstrahlung, die durch den
betreffenden Sensor erfasst wird.
Die Parameter und die automatisch kon-
trollierten Funktionen sind:❒
Lufttemperatur an den Luftausgängen
auf Fahrer/Beifahrerseite;
❒
Luftverteilung an den Luftausgängen auf
Fahrer/Beifahrerseite;
❒
Gebläsegeschwindigkeit (kontinuierli-
che Änderung der Luftzufuhr);
❒
Einschaltung des Kompressors (für die
Abkühlung/Entfeuchtung der Luft);
❒
Umluftbetrieb.Alle diese Funktionen können manuell
geändert werden, d. h. man kann auf das
System einwirken, indem man nach
Wunsch eine oder mehrere Funktionen
auswählt und die Parameter ändert.
Auf diese Weise wird jedoch die automa-
tische Kontrolle der manuell geänderten
Funktionen deaktiviert, auf die das System
nur aus Sicherheitsgründen einwirkt. Die
manuellen Einstellungen haben immer ge-
genüber der Automatik den Vorrang und
werden gespeichert, bis der Benutzer die
automatische Kontrolle durch Drücken
der Taste AUTOwieder einstellt, aus-
schließlich in den Fällen, in denen das Sy-
stem aus besonderen Sicherheitsgründen
einschreitet. Die manuelle Einstellung ei-
ner Funktion hat keinen Einfluss auf die
Kontrolle der anderen Funktionen im Au-
tomatikbetrieb. Die in den Fahrtgastraum
einströmende Luft hängt von der Fahr-
zeuggeschwindigkeit ab, da sie vom elek-
tronisch kontrollierten Gebläse reguliert
wird. Die Temperatur der einströmenden
Luft wird je nach den auf dem Display des
Fahrers und Beifahrers eingestellten Tem-
peraturen immer automatisch kontrolliert
(außer wenn die Anlage ausgeschaltet ist
oder unter einigen Bedingungen, wenn der
Kompressor ausgeschaltet ist).Das System ermöglicht die manuelle Ein-
stellung oder Änderung der folgenden Pa-
rameter und Funktionen:
❒
Lufttemperatur für Fahrer/Beifahrer;
❒
Gebläsegeschwindigkeit (kontinuierli-
che Veränderung);
❒
Einstellung der Luftverteilung auf sieben
Positionen (Fahrer/Beifahrer);
❒
Befähigung des Kompressorbetriebs;
❒
Vorrang der Verteilung auf einen Einzel-
/Doppelbereich;
❒
schnelle Beschlagentfernung/ Entfro-
stungsfunktion;
❒
Umluftbetrieb;
❒
Heckscheibenbeheizung;
❒
Ausschaltung des Systems.
020-082 SCUDO LUM D 19/11/13 13.12 Pagina 39

40SICHERHEIT
ANLASSEN
UND FAHRTKONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALLWARTUNG UND
PFLEGE TECHNISCHE
MERKMALEINHALTS-
VERZEICHNISARMATUREN-
BRETT UND
BEDIENELEMENT
E

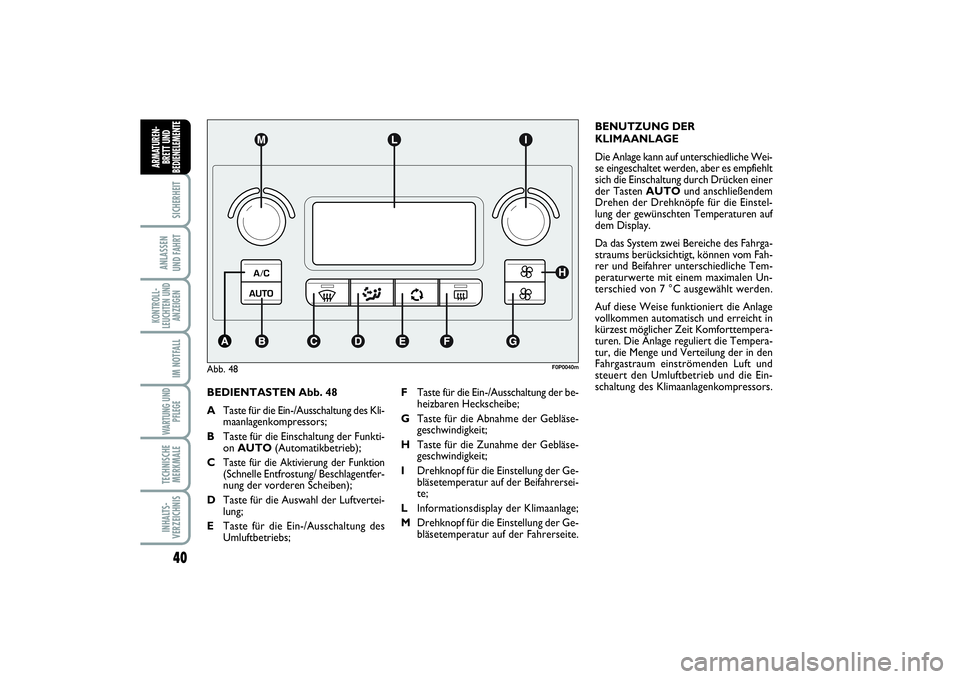

BEDIENTASTEN Abb. 48
ATaste für die Ein-/Ausschaltung des Kli-
maanlagenkompressors;
BTaste für die Einschaltung der Funkti-
on AUTO(Automatikbetrieb);
C
Taste für die Aktivierung der Funktion(Schnelle Entfrostung/ Beschlagentfer-
nung der vorderen Scheiben);
DTaste für die Auswahl der Luftvertei-
lung;
ETaste für die Ein-/Ausschaltung des
Umluftbetriebs; BENUTZUNG DER
KLIMAANLAGE
Die Anlage kann auf unterschiedliche Wei-
se eingeschaltet werden, aber es empfiehlt
sich die Einschaltung durch Drücken einer
der Tasten AUTOund anschließendem
Drehen der Drehknöpfe für die Einstel-
lung der gewünschten Temperaturen auf
dem Display.
Da das System zwei Bereiche des Fahrga-
straums berücksichtigt, können vom Fah-
rer und Beifahrer unterschiedliche Tem-
peraturwerte mit einem maximalen Un-
terschied von 7 °C ausgewählt werden.
Auf diese Weise funktioniert die Anlage
vollkommen automatisch und erreicht in
kürzest möglicher Zeit Komforttempera-
turen. Die Anlage reguliert die Tempera-
tur, die Menge und Verteilung der in den
Fahrgastraum einströmenden Luft und
steuert den Umluftbetrieb und die Ein-
schaltung des Klimaanlagenkompressors.
Abb. 48
F0P0040m
FTaste für die Ein-/Ausschaltung der be-
heizbaren Heckscheibe;
GTaste für die Abnahme der Gebläse-
geschwindigkeit;
HTaste für die Zunahme der Gebläse-
geschwindigkeit;
IDrehknopf für die Einstellung der Ge-
bläsetemperatur auf der Beifahrersei-
te;
LInformationsdisplay der Klimaanlage;
MDrehknopf für die Einstellung der Ge-
bläsetemperatur auf der Fahrerseite.

020-082 SCUDO LUM D 19/11/13 13.12 Pagina 40

41
SICHERHEITANLASSEN
UND FAHRTKONTROLL-
LEUCHTEN UND
ANZEIGENIM NOTFALLWARTUNG UND
PFLEGETECHNISCHE
MERKMALEINHALTS-
VERZEICHNISARMATUREN-
BRETT UND
BEDIENELEMENTE
Im vollkommen automatischem Betrieb ist
der einzig erforderliche manuelle Ein-
schritt die eventuelle Einschaltung der fol-
genden Funktionen:❒
Ω
Umluftbetrieb, um den Umluftbe-
trieb immer ein- oder ausgeschaltet zu
lassen;
❒-
für die Beschleunigung der Be-
schlagentfernung/Entfrostung der vor-
deren Scheiben, der Heckscheibe und
der Außenrückspiegel;
❒
(
( für die Beschlagentfernung/ Ent-
frostung der beheizbaren Heckscheibe
und der Außenrückspiegel;
❒
π
für die Auswahl der Luftverteilung
während der Belüftung.
Während des vollkommen automatischen
Betriebs der Anlage können die einge-
stellten Temperaturen, die Luftverteilung
und die Gebläsegeschwindigkeit geändert
werden, indem in einem beliebigen Mo-
ment die entsprechenden Tasten oder
Drehknöpfe betätigt werden: Die Anlage
ändert automatisch ihre Einstellungen, um
sich den neuen Anforderungen anzupas-
sen.Drehknöpfe für die Einstellung der
Lufttemperatur M - I
Werden die Drehknöpfe nach rechts oder
links gedreht, nimmt die geforderte Luft-
temperatur entsprechend im vorderen lin-
ken (Drehknopf M) und rechten Bereich
(Drehknopf I) des Fahrgastraums zu oder
ab. Da das System zwei verschiedene Be-
reiche des Fahrgastraums verwaltet, kön-
nen der Fahrer und Beifahrer verschiede-
ne Temperaturwerte mit einem max. zu-
gelassenen Unterschied von 7 °C aus-
wählen. Die eingestellten Temperaturen
werden auf dem Display in der Nähe der
Drehknöpfe angezeigt. Durch Druck der
Taste AUTOwird die automatische Funk-
tion der Klimaanlage aktiviert, so dass zwi-
schen den Plätzen auf der Fahrerseite und
den Plätzen auf der Beifahrerseite zwei ver-
schiedene Gebläsetemperaturen vorhanden
sein können. Nach der Aktivierung der au-
tomatischen Funktion wird durch erneutes
Drücken der Taste AUTOdie Tempera-
tur des Fahrerbereichs automatisch an die
Temperatur des Beifahrerbereichs angegli-
chen.
Werden die Drehknöpfe ganz nach rechts
oder links gedreht, schalten sich entspre-
chend die Funktionen HI(maximale Be-
heizung) oder LO(maximale Kühlung) ein.
Zum Ausschalten dieser Funktionen
genügt es, den Drehknopf der Tempera-
tur zu drehen und die gewünschte Tem-
peratur einzustellen.Auswahltaste für die Luftverteilung
im vorderen Bereich D
Durch Druck der Tasten kann manuell ei-
ne der sieben Luftverteilungsmöglichkei-
ten für die linke und rechte Seite des Fahr-
gastraums eingestellt werden:
æ
Luftstrom an die Luftdüsen an der
Windschutzscheibe und die vorderen
Seitenfenster zur Beschlagentfernung
und Enteisung der Scheiben.
ø
Luftstrom an die mittleren und seit-
lichen Luftauslässe des Armaturen-
bretts für die Belüftung von Ober-
körper und Gesicht in den warmen
Jahreszeiten.
¿
Luftstrom an die Luftdüsen des vor-
deren und hinteren Fußbereichs. Die-
se Luftverteilung ermöglicht aufgrund
der natürlichen Tendenz der Wärme,
sich nach oben auszubreiten, die
schnellst mögliche Beheizung des
Fahrgastraums und vermittelt ein so-
fortiges Wärmegefühl.
020-082 SCUDO LUM D 19/11/13 13.12 Pagina 41

42SICHERHEIT
ANLASSEN
UND FAHRTKONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALLWARTUNG UND
PFLEGE TECHNISCHE
MERKMALEINHALTS-
VERZEICHNISARMATUREN-
BRETT UND
BEDIENELEMENT
E
¡
Aufteilung des Luftstroms zwischen
den Luftdüsen im Fußbereich (wär-
mere Luft) und den mittleren und
seitlichen Luftauslässen des Armatu-
renbretts (kühlere Luft). Diese Luft-
verteilung ist besonders in den mitt-
leren Jahreszeiten (Frühling und
Herbst) bei Sonneneinstrahlung nütz-
lich.
¬
Aufteilung des Luftstroms zwischen
den Luftdüsen im Fußbereich und
den Düsen für Enteisung/ Beschla-
gentfernung der Windschutzschei-
be und der vorderen Seitenfenster.
Diese Luftverteilung ermöglicht die
Erwärmung des Innenraums und
vermeidet eventuelle Beschlagbil-
dung auf den Fenstern.
Wenn die Luftverteilung manuell einge-
stellt ist, wird sie durch das Einschalten der
entsprechenden Leds auf den gewählten
Tasten angezeigt. In der kombinierten
Funktion wird durch Drücken einer Taste
diese Funktion gleichzeitig mit den bereits
eingestellten Funktionen eingeschaltet.
Wird dagegen eine Taste gedrückt, deren
Funktion bereits eingeschaltet ist, so wird
diese ausgeschaltet, und die entsprechen-
de Led geht aus. Um die automatische
Kontrolle der Luftverteilung nach einer
manuellen Auswahl wiederherzustellen,
drücken Sie die Taste AUTO.
Wenn der Fahrer die Luftverteilung zur
Windschutzscheibe auswählt, wird auto-
matisch auch die Luftverteilung der Bei-
fahrerseite auf die Windschutzscheibe aus-
gerichtet. Der Beifahrer kann jedoch dann
eine andere Luftverteilung auswählen, in-
dem er die entsprechenden Tasten drückt.Tasten zur Einstellung der
Gebläsegeschwindigkeit G - H
Der Druck auf die Taste Gpreduziert
die Gebläsegeschwindigkeit und daher die
in den Fahrgastraum einströmende Luft-
menge. Der Druck der Taste Hperhöht
die Gebläsegeschwindigkeit und daher die
in den Fahrgastraum einströmende Luft-
menge. Beide Steuerungen funktionieren,
wobei die geforderte Temperatur beibe-
halten wird.
Die Gebläsegeschwindigkeit wird durch
die Leuchtbalken im Symbol pdes Ge-
bläses, das auf dem Display dargestellt
wird, angezeigt:
❒
Höchstgeschwindigkeit des Gebläses =
alle Balken leuchten;
❒
Mindestgeschwindigkeit des Gebläses =
ein Balken leuchtet.
Das Gebläse kann ausgeschlossen werden,
aber nur nach Ausschaltung des Klimaanla-
genkompressors durch Druck der Taste A.
ZUR BEACHTUNG Für die Rückstellung
der automatischen Kontrolle der Geblä-
segeschwindigkeit nach einer manuellen
Einstellung drücken Sie die Taste AUTO.
020-082 SCUDO LUM D 19/11/13 13.12 Pagina 42

43
SICHERHEITANLASSEN
UND FAHRTKONTROLL-
LEUCHTEN UND
ANZEIGENIM NOTFALLWARTUNG UND
PFLEGETECHNISCHE
MERKMALEINHALTS-
VERZEICHNISARMATUREN-
BRETT UND
BEDIENELEMENTE
Taste AUTO
(Ein-/Ausschaltung des
Automatikbetriebs)
Durch Druck auf die Taste AUTOregu-
liert das System automatisch in den ent-
sprechenden Bereichen die Menge und
Verteilung der in den Fahrgastraum ein-
strömenden Luft und löscht alle vorher aus-
geführten manuellen Einstellungen. Durch
manuellen Einschritt auf mindestens eine
der automatisch vom System gesteuerten
Funktionen (Umluftbetrieb, Luftverteilung,
Gebläsegeschwindigkeit oder Ausschaltung
des Klimaanlagenkompressors).
ZUR BEACHTUNG Wenn das System auf-
grund der manuellen Einschritte auf die
Funktionen nicht mehr den Erhalt oder die
Beibehaltung der in den verschiedenen Be-
reichen des Fahrgastraums geforderten
Temperatur garantieren kann, blinkt die
eingestellte Temperatur, um die vom Sy-
stem getroffene Schwierigkeit anzuzeigen,
nach einer Minute erlischt die Schrift AU-
TO.Um nach einer oder mehreren manuel-
len Einstellungen in jedem beliebigen Mo-
ment die automatische Kontrolle des Sy-
stems wiederherzustellen, drücken Sie die
Taste AUTO.
Durch erneuten Druck der Taste AUTO
wird, wenn der Automatikbetrieb einge-
schaltet ist, automatisch die Lufttempe-
ratur auf der Beifahrerseite an die Tem-
peratur auf der Fahrerseite angeglichen,
dagegen können die gleiche Temperatur
und Luftverteilung in den beiden Bereichen
durch Drehen des Drehknopfs auf der
Fahrerseite eingestellt werden. Diese
Funktion vereinfacht die Temperaturein-
stellung im Fahrgastraum, wenn nur der
Fahrer anwesend ist. Um zur getrennten
Steuerung der Temperatur und Luftver-
teilung in den beiden Bereichen des Fahr-
gastraums zurückzukehren, genügt es,
noch einmal die Taste AUTOzu drücken.Taste zur Ein-/Ausschaltung
des Umluftbetriebs E
Der Umluftbetrieb wird nach folgenden
Funktionslogiken gesteuert:
❒
automatische Einschaltung, sie wird
durch Drücken einer der Tasten AUTO
ausgewählt und durch Einschaltung der
Ikone AUTOauf dem Display angezeigt.
❒
manuelle Einschaltung, sie wird durch
Drücken der Taste Eausgewählt und
durch die Anzeige des Symbols
Ω
auf
dem Display angezeigt;
❒
manuelle Ausschaltung, sie wird durch
Drücken der Taste Eausgewählt und
durch die Ausschaltung des Symbols
Ω
auf dem Display angezeigt.
ZUR BEACHTUNG Die Einschaltung des
Umluftbetriebs ermöglicht einen schnel-
leren Erhalt der gewünschten Bedingun-
gen, um den Fahrgastraum zu beheizen
oder abzukühlen.
Die Einschaltung de Umluftbetriebs soll-
te bei regnerischen/kalten Tagen vermie-
den werden, weil dadurch das Beschlagen
der Scheiben bei nicht eingeschalteter Kli-
maanlage noch verstärkt würde.
020-082 SCUDO LUM D 19/11/13 13.12 Pagina 43

44SICHERHEIT
ANLASSEN
UND FAHRTKONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALLWARTUNG UND
PFLEGE TECHNISCHE
MERKMALEINHALTS-
VERZEICHNISARMATUREN-
BRETT UND
BEDIENELEMENT
E
Bei niedrigen Außentemperaturen wird
der Umluftbetrieb forciert ausgeschaltet
(mit Luftauslass von außen), um die Bil-
dung von Scheibenbeschlag zu vermeiden.
Im Automatikbetrieb wird der Umluftbe-
trieb automatisch vom System je nach den
klimatischen Bedingungen der Umgebung
gesteuert.Taste zum Ein-/Ausschalten des
Klimaanlagenkompressors A
Durch Druck der Taste A/Cwird der Kli-
maanlagenkompressor eingeschaltet, und
auf dem Display erscheint der Schriftzug
A/Czur Bestätigung der Einschaltung. Bei
eingeschaltetem Kompressor wird der Kli-
maanlagenkompressor bei erneutem
Druck der Taste A/Causgeschaltet, und
es verschwindet auch der Schriftzug auf
dem Display zur Bestätigung der Aus-
schaltung. Wenn der Klimaanlagenkom-
pressor ausgeschaltet wird, schaltet das
System den Umluftbetrieb aus, um Be-
schlagbildung auf den Scheiben zu verhin-
dern. Wenn es dagegen die geforderte
Temperatur nicht mehr beibehalten kann,
blinken die Temperaturen, und auch die
Schrift AUTOerlischt.ZUR BEACHTUNG Bei ausgeschaltetem
Kompressor kann in den Innenraum kei-
ne Luft mit einer Temperatur unter der-
jenigen der Außenluft eingelassen werden.
Außerdem kann unter besonderen Um-
gebungsbedingungen schnelle Beschlagbil-
dung an den Fensterscheiben auftreten,
weil die Luft nicht mehr entfeuchtet wer-
den kann.
Der Ausschluss des Klimaanlagenkom-
pressors bleibt auch nach Abschalten des
Motors gespeichert. Für die Rückstellung
der automatischen Kontrolle zur Ein-
schaltung des Kompressors drücken Sie
erneut die Taste A/Coder AUTO.
Bei abgeschaltetem Kompressor kann die
Gebläsegeschwindigkeit manuell ausge-
schaltet werden.
Bei eingeschaltetem Kompressor und lau-
fendem Motor kann die manuelle Belüf-
tung nicht unter den auf dem Display an-
gezeigten Balken sinken.
Bei niedriger Außentempe-
ratur empfiehlt es sich, nicht
die Funktion des Umluftbetriebs ein-
zuschalten, da die Scheiben schneller
beschlagen könnten.
ZUR BEACHTUNG
020-082 SCUDO LUM D 19/11/13 13.12 Pagina 44

45
SICHERHEITANLASSEN
UND FAHRTKONTROLL-
LEUCHTEN UND
ANZEIGENIM NOTFALLWARTUNG UND
PFLEGETECHNISCHE
MERKMALEINHALTS-
VERZEICHNISARMATUREN-
BRETT UND
BEDIENELEMENTE
Taste für die schnelle
Beschlagentfernung/
Entfrostung der Scheiben C
Bei Druck dieser Taste aktiviert die Kli-
maanlage automatisch alle notwendigen
Funktionen, um die Beschlagentfernung/
Entfrostung der Windschutzscheibe und
der vorderen Seitenscheiben zu be-
schleunigen, d.h.:❒sie schaltet den Klimaanlagenkompres-
sor ein, wenn die klimatischen Bedin-
gungen dies zulassen;❒
Ausschaltung des Umluftbetriebs;
❒
Einstellung der höchsten Lufttempera-
tur HIin beiden Bereichen;
❒
Einschaltung einer Gebläsegeschwindig-
keit aufgrund der Motorkühlflüssigkeit-
stemperatur, um den Eintritt von nicht
ausreichend warmer Luft für die Be-
schlagentfernung der Scheiben einzu-
schränken;
❒sie richtet die Luftzufuhr auf die Luft-
düsen der Windschutzscheibe und der
vorderen Seitenfenster;❒
Einschaltung der Heizscheibe.
ZUR BEACHTUNG Die Funktion der
schnellen Beschlagentfernung/Enteisung
der Scheiben bleibt etwa 3 Minuten lang
eingeschaltet, nachdem die Motorkühl-
flüssigkeit die entsprechende Temperatur
erreicht hat.Wenn die Funktion der maximalen Be-
schlagentfernung/Entfrostung eingeschal-
tet ist, leuchtet die Led auf der entspre-
chenden Taste und auf der Taste der Heiz-
scheibe.
Wenn die Funktion der maximalen Be-
schlagentfernung/Entfrostung eingeschal-
tet ist, sind die einzig möglichen manuel-
len Einschritte die manuelle Einstellung der
Gebläsegeschwindigkeit und die Deakti-
vierung der Heizscheibe. Durch Druck der
Funktion der maximalen Beschlagentfer-
nung/Entfrostung oder der Tasten des
Umluftbetriebs oder der Ausschaltung des
Kompressors oder der Taste AUTO
schaltet das System die Funktion der ma-
ximalen Beschlagentfernung/Entfrostung
aus und stellt die Betriebsbedingungen der
Anlage vor der Einschaltung dieser Funk-
tion wieder her.Taste für die Beschlagentfernung/
Entfrostung der Heckscheibe und
der Außenrückspiegel F
(für Versionen/Märkte, wo vorgesehen)
Der Druck dieser Taste aktiviert die Be-
schlagentfernung/Entfrostung der Heck-
scheibe.
Die Einschaltung dieser Funktion wird
durch das Aufleuchten der Led auf der Ta-
ste angezeigt.
Die Funktion schaltet sich automatisch
nach etwa 20 Minuten oder durch erneu-
tes Drücken der Taste oder beim Abstel-
len des Motors aus und schaltet sich beim
darauf folgenden Anlassen wieder ein.
ZUR BEACHTUNG Keine Klebeschilder
auf der Innenseite der beheizbaren Heck-
scheibe im Bereich der Heizwiderstände
aufkleben, um Beschädigungen zu vermei-
den und die Funktion nicht zu beeinträch-
tigen.
020-082 SCUDO LUM D 19/11/13 13.12 Pagina 45

46SICHERHEIT
ANLASSEN
UND FAHRTKONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALLWARTUNG UND
PFLEGE TECHNISCHE
MERKMALEINHALTS-
VERZEICHNISARMATUREN-
BRETT UND
BEDIENELEMENT
E
Ausschaltung des Systems (A/C) A
Die Klimaanlage wird durch Druck der Ta-
ste Aausgeschaltet. Bei ausgeschalteter
Anlage sind die Bedingungen der Klima-
anlage folgende:❒
die Displays der eingestellten Tempe-
raturen sind ausgeschaltet;
❒
der Umluftbetrieb ist eingeschaltet, so
dass der Fahrgastraum von außen iso-
liert ist;
❒
der Klimaanlagenkompressor ist aus-
geschaltet;
❒
das Gebläse ist ausgeschaltet.
Auch bei ausgeschalteter Anlage kann die
Heizscheibe normal ein- oder ausgeschal-
tet werden.
ZUR BEACHTUNG Das Steuergerät der
Klimaanlage speichert die Einstellungen
der Anlage vor der Ausschaltung und stellt
sie zurück, wenn eine beliebige Taste des
Systems gedrückt wird (ausgenommen der
Heizscheibe). Wenn die Funktion der ge-
drückten Taste nicht vor der Ausschaltung
eingeschaltet war, wird diese eingeschal-
tet, war sie dagegen eingeschaltet, bleibt
sie eingeschaltet.
Wenn die Klimaanlage in vollkommen au-
tomatischem Betrieb wieder eingeschaltet
werden soll, drücken Sie die Taste AU-
TO.ZUSÄTZLICHE STANDHEIZUNG
(für Versionen/Märkte, wo vorgesehen)
Diese Vorrichtung ermöglicht eine schnel-
lere Beheizung des Fahrgastraums bei kal-
ten klimatischen Bedingungen.
Die Heizung schaltet sich automatisch aus,
wenn die Komfortbedingungen erreicht
werden.
Automatische Doppelbereich-
Klimaanlage
Die zusätzliche Heizung schaltet sich au-
tomatisch infolge der Drehung des Zünd-
schlüssels auf Mein.Heizung und manuelle Klimaanlage
Die zusätzliche Heizung wird automatisch
durch Drehen des Drehknopfs M oder I
auf den letzten roten Bereich und Betäti-
gung des Gebläses (durch die TasteD)
mindestens in der ersten Geschwindigkeit
aktiviert.
ZUR BEACHTUNG Der Betrieb der Hei-
zung erfolgt nur bei niedriger Außentem-
peratur und bei niedriger Motorkühlflüs-
sigkeitstemperatur.
ZUR BEACHTUNG Die Einschaltung der
Heizung wird blockiert, wenn die Batte-
riespannung unzureichend ist.
