FIAT SCUDO 2016 Manual de Uso e Manutenção (in Portuguese)

207
LUZES
AVISADORAS
E MENSAGENSÍNDICE
ALFABÉTICOTABLIER E
COMANDOSSEGURANÇAARRANQUE E
CONDUÇÃOEM
EMERGÊNCIAMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICAS
EQUIPAMENTO DO FURGÃO CABINADO COM PLATAFORMA
Para maiores informações consulte o certificado de matrícula do veículo.
Em cada País, é obrigatório respeitar o valor das cargas rebocáveis admitidas pela legislação local. Para conhecer as possibilidade
de reboque do veículo e o valor dos pesos rebocáveis admissíveis: dirija-se à Rede de Assistência Fiat.
Transporte de carga
É possível, no caso em que não se supere os valores de massa máxima admissível, transportar atrelados. Em qualquer caso, nunca
supere os valores de massa que pode ser rebocada e de massa rebocável total, indicados no certificado de matrícula.
Respeite as capacidades de reboque do veículo.
Motor
Número
de lugares
2
3
2
3
Massa
a vácuo(kg)
1538
1550
1553
1565
Carga útil
sem
condutor
(kg)
1337
1325
1335
1323
Massa
rebocável com
atrelado
travado
(kg)
1930
1930
1937
1937
130 Multijet
Carga
máxima
útil(kg)
1412
1400
1410
1398
Massa
máxima
admissível(kg)
2950
2950
2963
2963 165 Multijet
179-214 SCUDO LUM P 20/11/13 13.52 Pagina 207

MANUTENÇÃO
DO VEÍCULOEM
EMERGÊNCIAARRANQUE E
CONDUÇÃOSEGURANÇATABLIER E
COMANDOSÍNDICE
ALFABÉTICOLUZES
AVISADORAS
E MENSAGENS208CARACTERÍSTICAS
TÉCNICAS
120
Multijet
80
8
9
5,25
1,9
0,519
7,5 90
Multijet ()
80
8
8
6,2
1,7
0,519
7,5

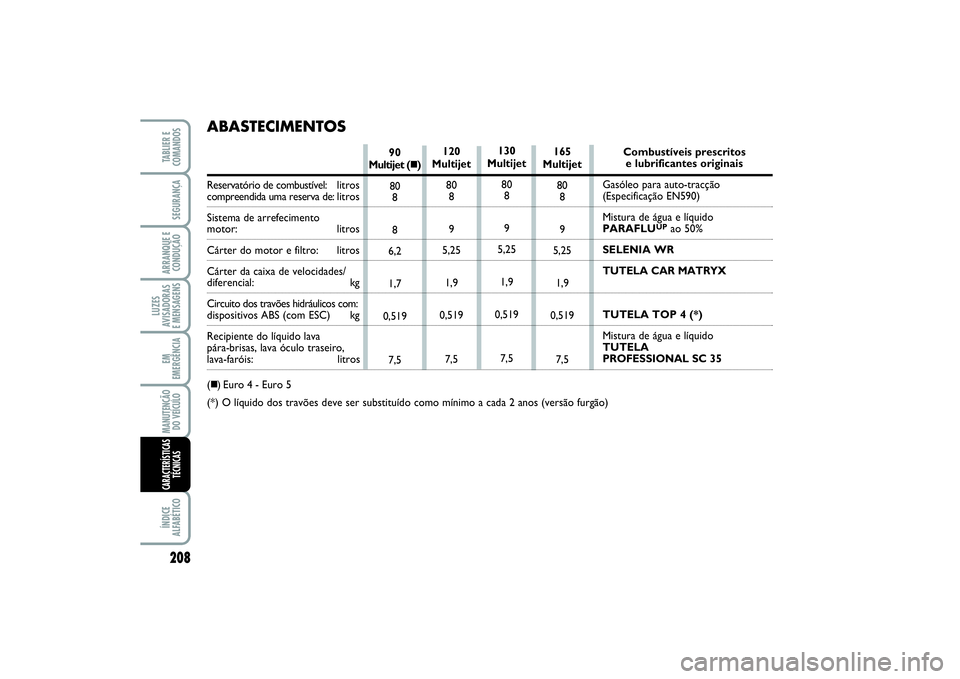

ABASTECIMENTOSReservatório de combustível: litroscompreendida uma reserva de: litros
Sistema de arrefecimento motor: litrosCárter do motor e filtro: litros
Cárter da caixa de velocidades/diferencial: kg
Circuito dos travões hidráulicos com:dispositivos ABS (com ESC) kg
Recipiente do líquido lava
pára-brisas, lava óculo traseiro,lava-faróis: litros
() Euro 4 - Euro 5
(*) O líquido dos travões deve ser substituído como mínimo a cada 2 anos (versão furgão)Combustíveis prescritos
e lubrificantes originais
Gasóleo para auto-tracção
(Especificação EN590)
Mistura de água e líquido
PARAFLU
UP
ao 50%
SELENIA WR
TUTELA CAR MATRYX
TUTELA TOP 4 (*)
Mistura de água e líquido
TUTELA
PROFESSIONAL SC 35 165
Multijet
80
8
9
5,25
1,9
0,519
7,5 130
Multijet
80
8
9
5,25
1,9
0,519
7,5
179-214 SCUDO LUM P 20/11/13 13.52 Pagina 208

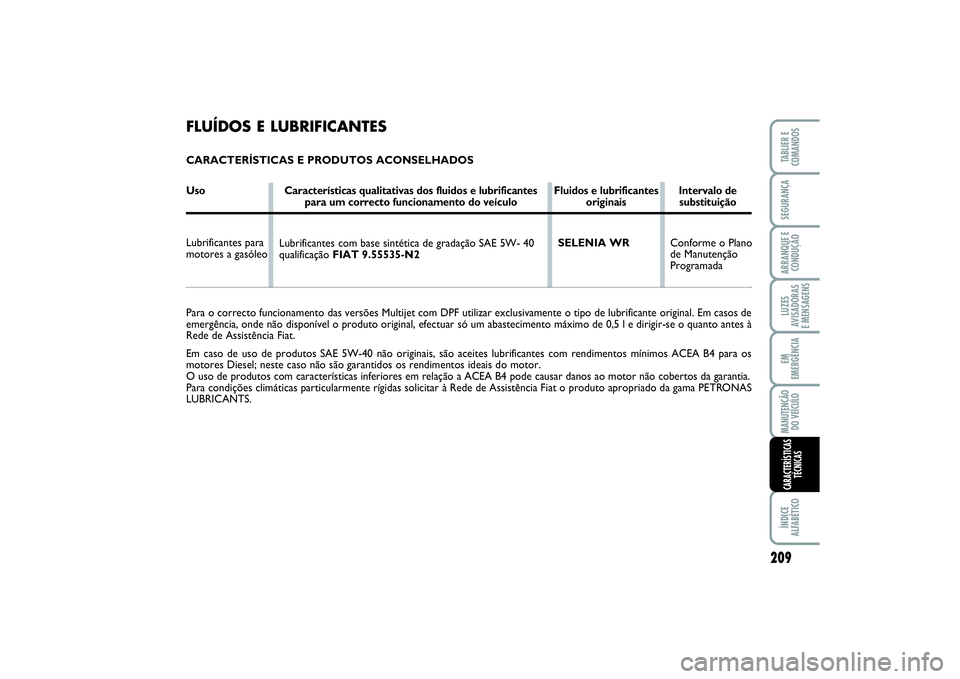

FLUÍDOS E LUBRIFICANTESCARACTERÍSTICAS E PRODUTOS ACONSELHADOSUso Características qualitativas dos fluidos e lubrificantes Fluidos e lubrificantes Intervalo de
para um correcto funcionamento do veículo originais substituição
Lubrificantes para
motores a gasóleo Para o correcto funcionamento das versões Multijet com DPF utilizar exclusivamente o tipo de lubrificante original. Em casos de
emergência, onde não disponível o produto original, efectuar só um abastecimento máximo de 0,5 l e dirigir-se o quanto antes à
Rede de Assistência Fiat.
Em caso de uso de produtos SAE 5W-40 não originais, são aceites lubrificantes com rendimentos mínimos ACEA B4 para os
motores Diesel; neste caso não são garantidos os rendimentos ideais do motor.
O uso de produtos com características inferiores em relação a ACEA B4 pode causar danos ao motor não cobertos da garantia.
Para condições climáticas particularmente rígidas solicitar à Rede de Assistência Fiat o produto apropriado da gama PETRONAS
LUBRICANTS.SELENIA WR
Lubrificantes com base sintética de gradação SAE 5W- 40
qualificação FIAT 9.55535-N2Conforme o Plano
de Manutenção
Programada
MANUTENÇÃO
DO VEÍCULOEM
EMERGÊNCIAARRANQUE E
CONDUÇÃOSEGURANÇATABLIER E
COMANDOSÍNDICE
ALFABÉTICOLUZES
AVISADORAS
E MENSAGENS
209
CARACTERÍSTICAS
TÉCNICAS
179-214 SCUDO LUM P 20/11/13 13.52 Pagina 209

MANUTENÇÃO
DO VEÍCULOEM
EMERGÊNCIAARRANQUE E
CONDUÇÃOSEGURANÇATABLIER E
COMANDOSÍNDICE
ALFABÉTICOLUZES
AVISADORAS
E MENSAGENS210CARACTERÍSTICAS
TÉCNICAS

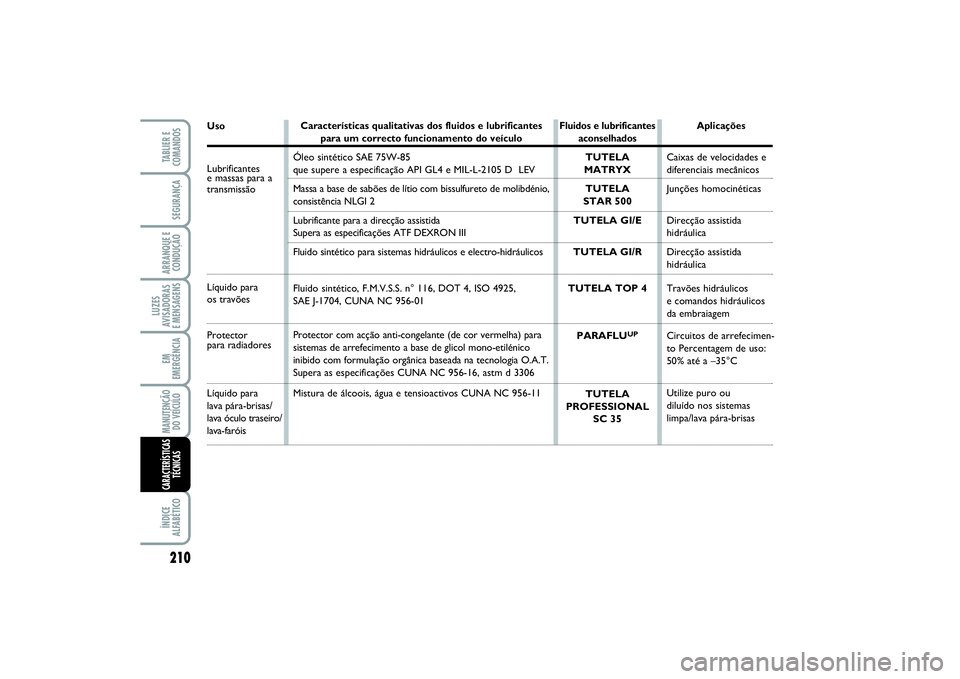

UsoLubrificantese massas para a
transmissãoLíquido para os travões
Protector
para radiadoresLíquido para
lava pára-brisas/
lava óculo traseiro/lava-faróis
Fluidos e lubrificantes
aconselhados
TUTELA
MATRYX
TUTELA
STAR 500
TUTELA GI/E
TUTELA GI/R
TUTELA TOP 4
PARAFLU
UP
TUTELA
PROFESSIONAL
SC 35
Características qualitativas dos fluidos e lubrificantes
para um correcto funcionamento do veículoÓleo sintético SAE 75W-85
que supere a especificação API GL4 e MIL-L-2105 D LEV
Massa a base de sabões de lítio com bissulfureto de molibdénio,
consistência NLGI 2
Lubrificante para a direcção assistida
Supera as especificações ATF DEXRON III
Fluido sintético para sistemas hidráulicos e electro-hidráulicos
Fluido sintético, F.M.V.S.S. n° 116, DOT 4, ISO 4925,
SAE J-1704, CUNA NC 956-01
Protector com acção anti-congelante (de cor vermelha) para
sistemas de arrefecimento a base de glicol mono-etilénico
inibido com formulação orgânica baseada na tecnologia O.A.T.
Supera as especificações CUNA NC 956-16, astm d 3306
Mistura de álcoois, água e tensioactivos CUNA NC 956-11
Aplicações
Caixas de velocidades e
diferenciais mecânicos
Junções homocinéticas
Direcção assistida
hidráulica
Direcção assistida
hidráulica
Travões hidráulicos
e comandos hidráulicos
da embraiagem
Circuitos de arrefecimen-
to Percentagem de uso:
50% até a –35°C
Utilize puro ou
diluído nos sistemas
limpa/lava pára-brisas
179-214 SCUDO LUM P 20/11/13 13.52 Pagina 210

211
LUZES
AVISADORAS
E MENSAGENSÍNDICE
ALFABÉTICOTABLIER E
COMANDOSSEGURANÇAARRANQUE E
CONDUÇÃOEM
EMERGÊNCIAMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICAS
❒
ciclo extra-urbano: é efectuada uma
condução que simula o uso de circu-
lação extra-urbana do veículo com
frequentes acelerações em todas as
velocidades; a velocidade de percurso
varia de 0 a 120 km/h;
❒
consumo combinado: é determinado
considerando cerca de 37% do ciclo
urbano e cerca de 63% do ciclo extra-
urbano.

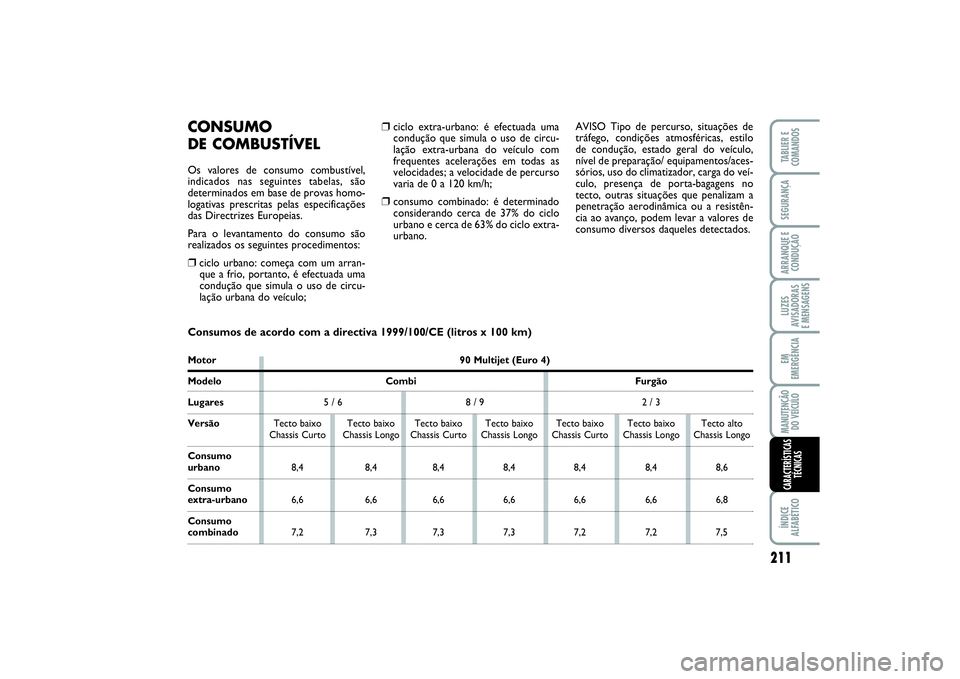

CONSUMO
DE COMBUSTÍVELOs valores de consumo combustível,
indicados nas seguintes tabelas, são
determinados em base de provas homo-
logativas prescritas pelas especificações
das Directrizes Europeias.
Para o levantamento do consumo são
realizados os seguintes procedimentos:❒
ciclo urbano: começa com um arran-
que a frio, portanto, é efectuada uma
condução que simula o uso de circu-
lação urbana do veículo;AVISO Tipo de percurso, situações de
tráfego, condições atmosféricas, estilo
de condução, estado geral do veículo,
nível de preparação/ equipamentos/aces-
sórios, uso do climatizador, carga do veí-
culo, presença de porta-bagagens no
tecto, outras situações que penalizam a
penetração aerodinâmica ou a resistên-
cia ao avanço, podem levar a valores de
consumo diversos daqueles detectados.
Consumos de acordo com a directiva 1999/100/CE (litros x 100 km)Motor 90 Multijet (Euro 4)Modelo Combi FurgãoLugares5 / 6 8 / 9 2 / 3
VersãoTecto baixo Tecto baixo Tecto baixo Tecto baixo Tecto baixo Tecto baixo Tecto alto
Chassis Curto Chassis Longo Chassis Curto Chassis Longo Chassis Curto Chassis Longo Chassis Longo
Consumo
urbano8,4 8,4 8,4 8,4 8,4 8,4 8,6
Consumoextra-urbano6,6 6,6 6,6 6,6 6,6 6,6 6,8
Consumo combinado7,2 7,3 7,3 7,3 7,2 7,2 7,5
179-214 SCUDO LUM P 20/11/13 13.52 Pagina 211

212LUZES
AVISADORAS
E MENSAGENSÍNDICE
ALFABÉTICOTABLIER E
COMANDOSSEGURANÇAARRANQUE E
CONDUÇÃOEM
EMERGÊNCIAMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICAS

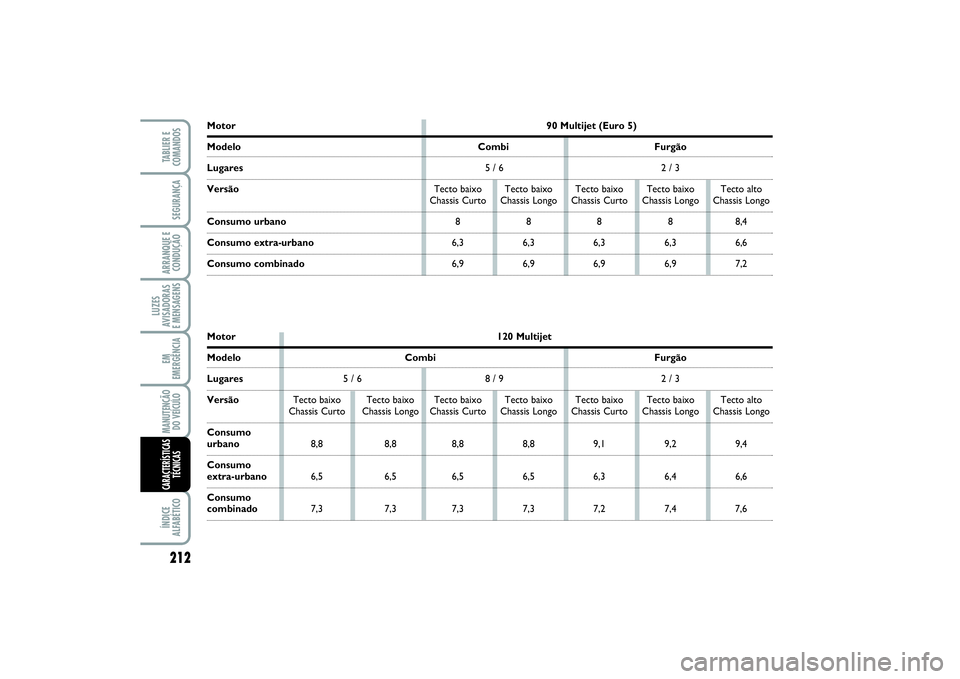

Motor 90 Multijet (Euro 5)Modelo Combi FurgãoLugares5 / 6 2 / 3
VersãoTecto baixo Tecto baixo Tecto baixo Tecto baixo Tecto alto
Chassis Curto Chassis Longo Chassis Curto Chassis Longo Chassis Longo
Consumo urbano8 8 8 8 8,4Consumo extra-urbano6,3 6,3 6,3 6,3 6,6Consumo combinado6,9 6,9 6,9 6,9 7,2Motor 120 MultijetModelo Combi FurgãoLugares5 / 6 8 / 9 2 / 3
VersãoTecto baixo Tecto baixo Tecto baixo Tecto baixo Tecto baixo Tecto baixo Tecto alto
Chassis Curto Chassis Longo Chassis Curto Chassis Longo Chassis Curto Chassis Longo Chassis Longo
Consumo
urbano8,8 8,8 8,8 8,8 9,1 9,2 9,4
Consumoextra-urbano6,5 6,5 6,5 6,5 6,3 6,4 6,6
Consumo combinado7,3 7,3 7,3 7,3 7,2 7,4 7,6
179-214 SCUDO LUM P 20/11/13 13.52 Pagina 212

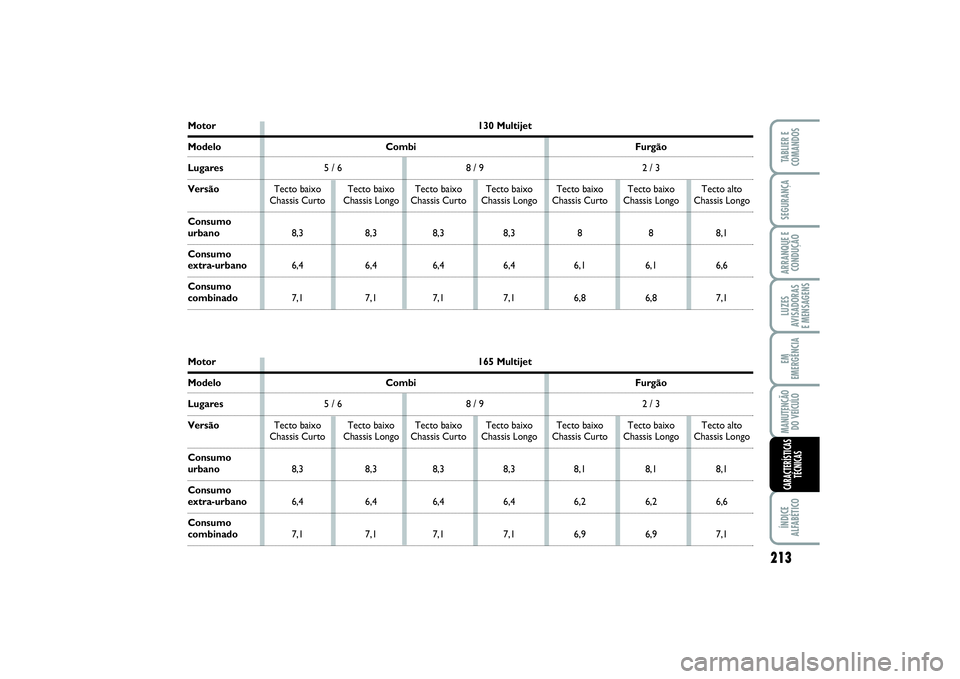

Motor 130 MultijetModelo Combi FurgãoLugares5 / 6 8 / 9 2 / 3
VersãoTecto baixo Tecto baixo Tecto baixo Tecto baixo Tecto baixo Tecto baixo Tecto alto
Chassis Curto Chassis Longo Chassis Curto Chassis Longo Chassis Curto Chassis Longo Chassis Longo
Consumo
urbano8,3 8,3 8,3 8,3 8 8 8,1
Consumoextra-urbano6,4 6,4 6,4 6,4 6,1 6,1 6,6
Consumo combinado7,1 7,1 7,1 7,1 6,8 6,8 7,1
MANUTENÇÃO
DO VEÍCULOEM
EMERGÊNCIAARRANQUE E
CONDUÇÃOSEGURANÇATABLIER E
COMANDOSÍNDICE
ALFABÉTICOLUZES
AVISADORAS
E MENSAGENS
213
Motor 165 MultijetModelo Combi FurgãoLugares5 / 6 8 / 9 2 / 3
VersãoTecto baixo Tecto baixo Tecto baixo Tecto baixo Tecto baixo Tecto baixo Tecto alto
Chassis Curto Chassis Longo Chassis Curto Chassis Longo Chassis Curto Chassis Longo Chassis Longo
Consumo
urbano8,3 8,3 8,3 8,3 8,1 8,1 8,1
Consumoextra-urbano6,4 6,4 6,4 6,4 6,2 6,2 6,6
Consumo combinado7,1 7,1 7,1 7,1 6,9 6,9 7,1
CARACTERÍSTICAS
TÉCNICAS
179-214 SCUDO LUM P 20/11/13 13.52 Pagina 213

214LUZES
AVISADORAS
E MENSAGENSÍNDICE
ALFABÉTICOTABLIER E
COMANDOSSEGURANÇAARRANQUE E
CONDUÇÃOEM
EMERGÊNCIAMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICAS
Modelo Combi FurgãoLugares5 / 6 8 / 9 2 / 3
VersãoTecto baixo Tecto baixo Tecto baixo Tecto baixo Tecto baixo Tecto baixo Tecto alto
Chassis Curto Chassis Longo Chassis Curto Chassis Longo Chassis Curto Chassis Longo Chassis Longo
90 Multijet
191 194 194 194 191 191 198
(Euro 4)
90 Multijet
182 182 – – 182 182 –(Euro 5)120 Multijet 194 194 194 194 194 196 200130 Multijet 185 185 185 185 179 179 186165 Multijet185 185 185 185 181 181 186EMISSÕES DE CO
2

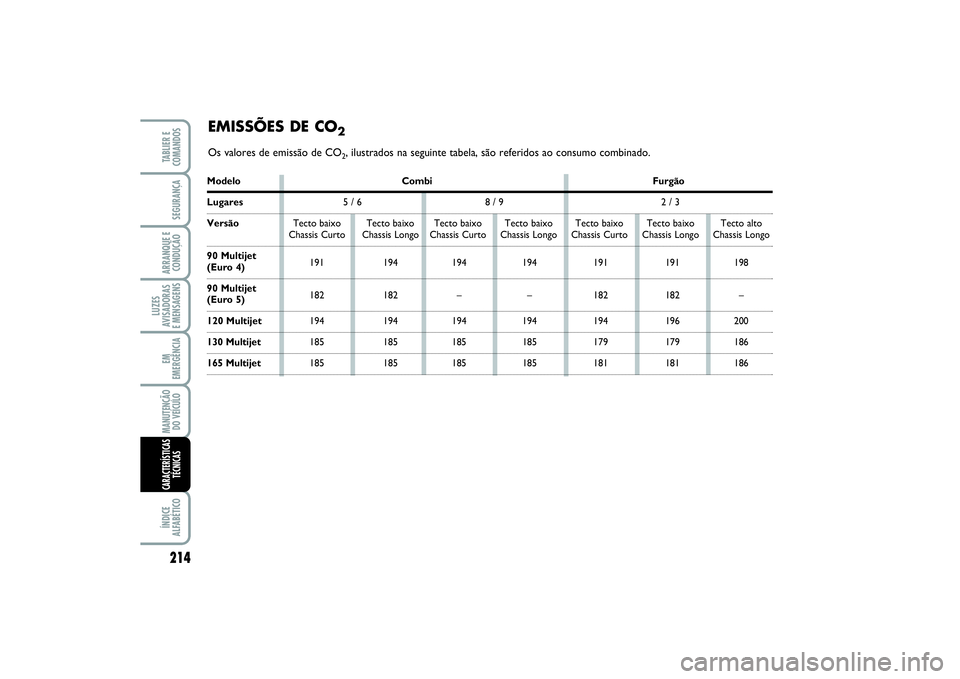

Os valores de emissão de CO
2, ilustrados na seguinte tabela, são referidos ao consumo combinado.
179-214 SCUDO LUM P 20/11/13 13.52 Pagina 214

215
LUZES
AVISADORAS
E MENSAGENSTABLIER E
COMANDOSSEGURANÇAARRANQUE E
CONDUÇÃOEM
EMERGÊNCIAMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS

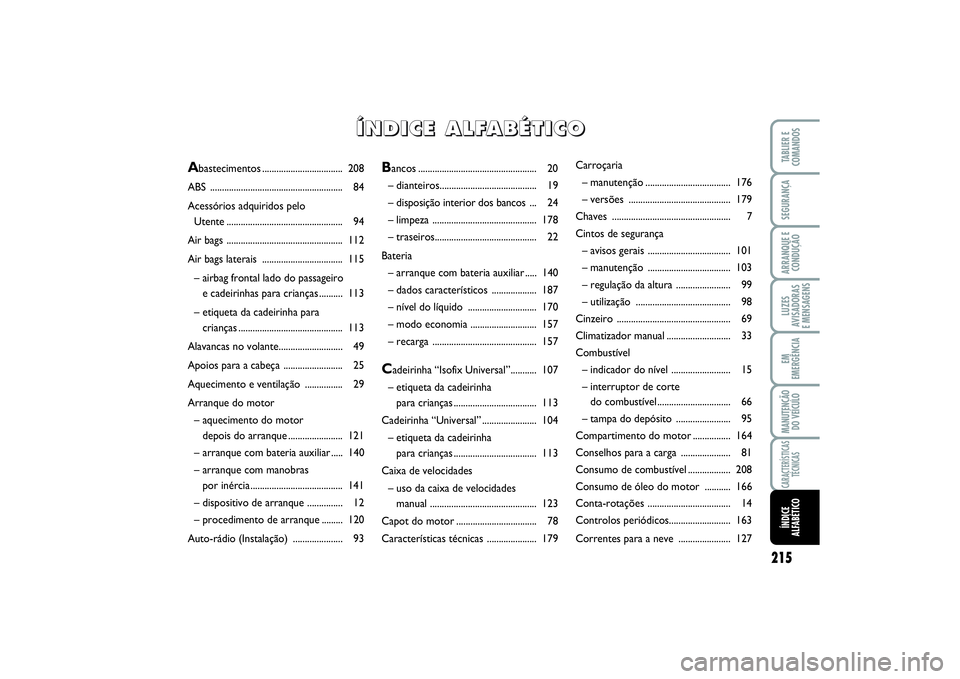

TÉCNICASÍNDICE
ALFABÉTICO
Bancos .................................................. 20
– dianteiros......................................... 19
– disposição interior dos bancos ... 24
– limpeza ............................................ 178
– traseiros........................................... 22
Bateria
– arranque com bateria auxiliar ..... 140
– dados característicos ................... 187
– nível do líquido ............................. 170
– modo economia ............................ 157
– recarga ............................................ 157Cadeirinha “Isofix Universal”........... 107
– etiqueta da cadeirinha
para crianças................................... 113
Cadeirinha “Universal”....................... 104
– etiqueta da cadeirinha
para crianças................................... 113
Caixa de velocidades
– uso da caixa de velocidades
manual ............................................. 123
Capot do motor .................................. 78
Características técnicas ..................... 179Carroçaria
– manutenção .................................... 176
– versões ........................................... 179
Chaves .................................................. 7
Cintos de segurança
– avisos gerais ................................... 101
– manutenção ................................... 103
– regulação da altura ....................... 99
– utilização ........................................ 98
Cinzeiro ................................................ 69
Climatizador manual........................... 33
Combustível
– indicador do nível ......................... 15
– interruptor de corte
do combustível ............................... 66
– tampa do depósito ....................... 95
Compartimento do motor ................ 164
Conselhos para a carga ..................... 81
Consumo de combustível .................. 208
Consumo de óleo do motor ........... 166
Conta-rotações ................................... 14
Controlos periódicos.......................... 163
Correntes para a neve ...................... 127
Abastecimentos.................................. 208
ABS ........................................................ 84
Acessórios adquiridos pelo
Utente................................................. 94
Air bags ................................................. 112
Air bags laterais .................................. 115
– airbag frontal lado do passageiro
e cadeirinhas para crianças .......... 113
– etiqueta da cadeirinha para
crianças............................................ 113
Alavancas no volante........................... 49
Apoios para a cabeça ......................... 25
Aquecimento e ventilação ................ 29
Arranque do motor
– aquecimento do motor
depois do arranque....................... 121
– arranque com bateria auxiliar ..... 140
– arranque com manobras
por inércia....................................... 141
– dispositivo de arranque ............... 12
– procedimento de arranque ......... 120
Auto-rádio (Instalação) ..................... 93
Í Í
N N
D D
I I
C C
E E

A A
L L
F F
A A
B B
É É
T T
I I
C C
O O
215-222 SCUDO LUM P 08/04/14 14:24 Pagina 215

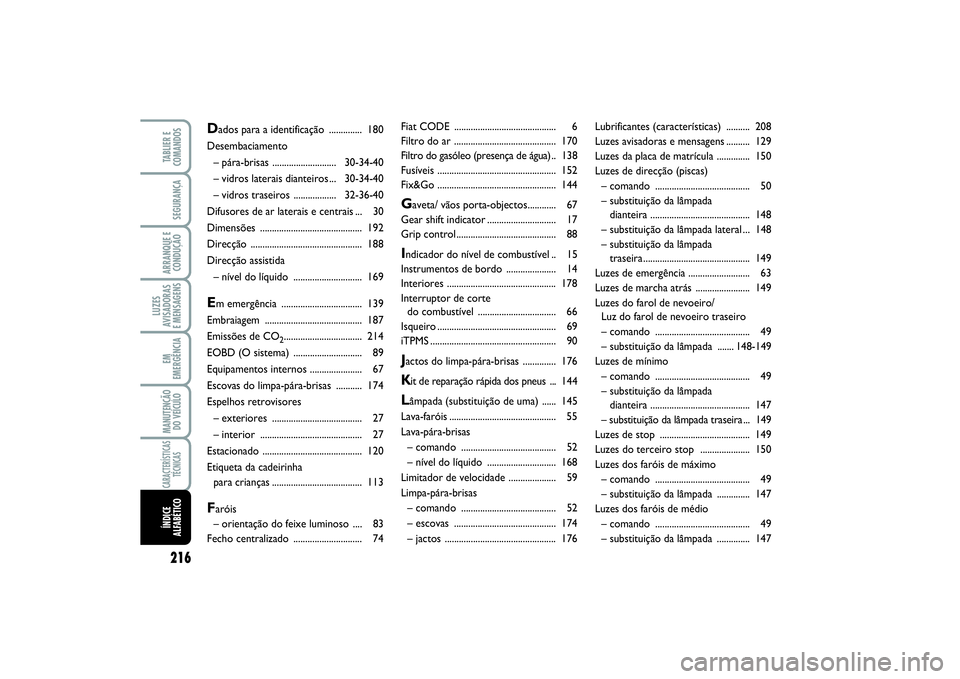

216LUZES
AVISADORAS
E MENSAGENSTABLIER E
COMANDOSSEGURANÇAARRANQUE E
CONDUÇÃOEM
EMERGÊNCIAMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICASÍNDICE
ALFABÉTICO
Fiat CODE ........................................... 6
Filtro do ar ........................................... 170
Filtro do gasóleo (presença de água) .. 138
Fusíveis .................................................. 152
Fix&Go .................................................. 144Gaveta/ vãos porta-objectos............ 67
Gear shift indicator............................. 17
Grip control.......................................... 88Indicador do nível de combustível .. 15
Instrumentos de bordo ..................... 14
Interiores .............................................. 178
Interruptor de corte
do combustível ................................. 66
Isqueiro.................................................. 69
iTPMS..................................................... 90Jactos do limpa-pára-brisas .............. 176Kit de reparação rápida dos pneus ... 144Lâmpada (substituição de uma) ...... 145
Lava-faróis ............................................. 55
Lava-pára-brisas
– comando ........................................ 52
– nível do líquido ............................. 168
Limitador de velocidade .................... 59
Limpa-pára-brisas
– comando ........................................ 52
– escovas ........................................... 174
– jactos ............................................... 176Lubrificantes (características) .......... 208
Luzes avisadoras e mensagens .......... 129
Luzes da placa de matrícula .............. 150
Luzes de direcção (piscas)
– comando ........................................ 50
– substituição da lâmpada
dianteira .......................................... 148
– substituição da lâmpada lateral ... 148
– substituição da lâmpada
traseira............................................. 149
Luzes de emergência .......................... 63
Luzes de marcha atrás ....................... 149
Luzes do farol de nevoeiro/
Luz do farol de nevoeiro traseiro
– comando ........................................ 49
– substituição da lâmpada ....... 148-149
Luzes de mínimo
– comando ........................................ 49
– substituição da lâmpada
dianteira .......................................... 147
– substituição da lâmpada traseira ... 149
Luzes de stop ...................................... 149
Luzes do terceiro stop ..................... 150
Luzes dos faróis de máximo
– comando ........................................ 49
– substituição da lâmpada .............. 147
Luzes dos faróis de médio
– comando ........................................ 49
– substituição da lâmpada .............. 147
Dados para a identificação .............. 180
Desembaciamento
– pára-brisas ...........................30-34-40
– vidros laterais dianteiros ... 30-34-40
– vidros traseiros ..................32-36-40
Difusores de ar laterais e centrais ... 30
Dimensões ........................................... 192
Direcção ............................................... 188
Direcção assistida
– nível do líquido ............................. 169Em emergência .................................. 139
Embraiagem ......................................... 187
Emissões de CO
2................................. 214
EOBD (O sistema) ............................. 89
Equipamentos internos ...................... 67
Escovas do limpa-pára-brisas ........... 174
Espelhos retrovisores
– exteriores ...................................... 27
– interior ........................................... 27
Estacionado .......................................... 120
Etiqueta da cadeirinha
para crianças...................................... 113
Faróis
– orientação do feixe luminoso .... 83
Fecho centralizado ............................. 74
215-222 SCUDO LUM P 08/04/14 14:24 Pagina 216
