110
110 Nero Magenta = 032 PANTONE Testo Nome file:
fig. 24
4EN1428BR
fig. 25
4EN1430BR
fig. 23
4EN1427BR

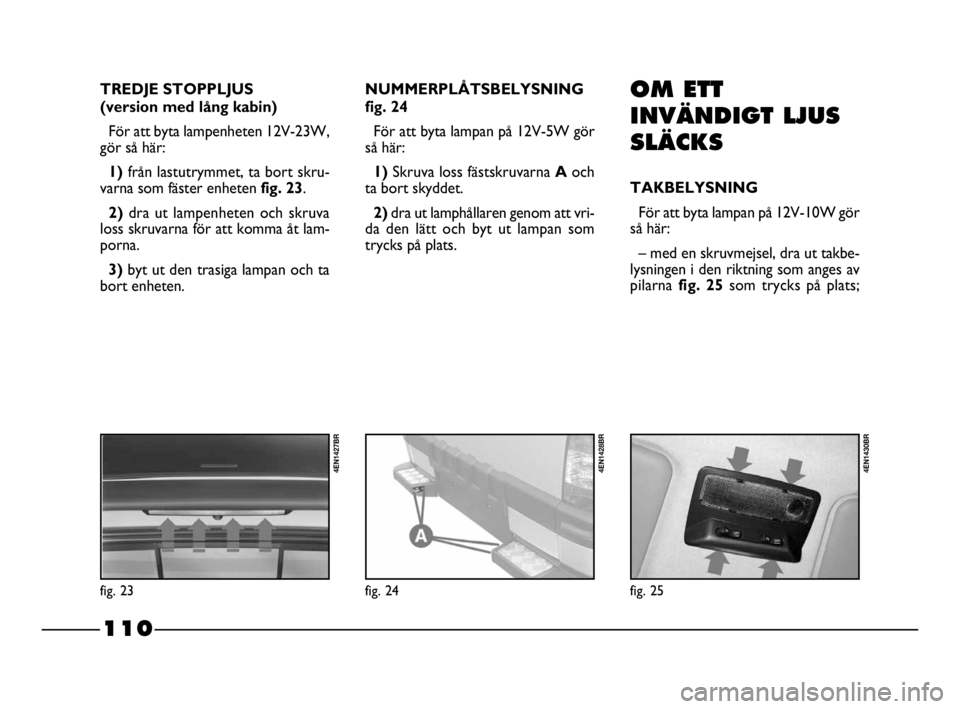

TREDJE STOPPLJUS
(version med lång kabin)
För att byta lampenheten 12V-23W,
gör så här:
1)från lastutrymmet, ta bort skru-
varna som fäster enheten fig. 23.
2)dra ut lampenheten och skruva
loss skruvarna för att komma åt lam-
porna.
3)byt ut den trasiga lampan och ta
bort enheten.NUMMERPLÅTSBELYSNING
fig. 24
För att byta lampan på 12V-5W gör
så här:
1)Skruva loss fästskruvarna Aoch
ta bort skyddet.
2)dra ut lamphållaren genom att vri-
da den lätt och byt ut lampan som
trycks på plats.OM ETT
INVÄNDIGT LJUS
SLÄCKS
TAKBELYSNING
För att byta lampan på 12V-10W gör
så här:
– med en skruvmejsel, dra ut takbe-
lysningen i den riktning som anges av
pilarna fig. 25 som trycks på plats;
099-122 Strada SV.qxd:099-122 Strada ITA 5.8.2010 11:28 Page 110
Page 112 of 174

111
111 Nero Magenta = 032 PANTONE Testo Nome file:

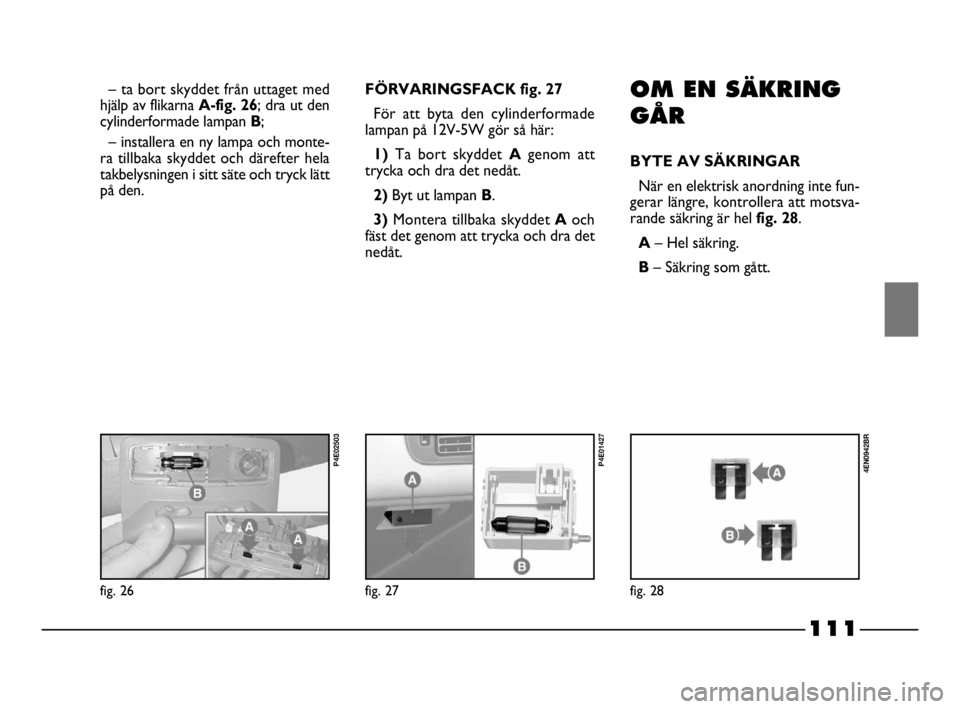

FÖRVARINGSFACK fig. 27
För att byta den cylinderformade
lampan på 12V-5W gör så här:
1)Ta bort skyddet Agenom att
trycka och dra det nedåt.
2)Byt ut lampan B.
3)Montera tillbaka skyddet Aoch
fäst det genom att trycka och dra det
nedåt.OM EN SÄKRING
GÅR
BYTE AV SÄKRINGAR
När en elektrisk anordning inte fun-
gerar längre, kontrollera att motsva-
rande säkring är hel fig. 28.
A– Hel säkring.
B– Säkring som gått. – ta bort skyddet från uttaget med
hjälp av flikarna A-fig. 26; dra ut den
cylinderformade lampan B;
– installera en ny lampa och monte-
ra tillbaka skyddet och därefter hela
takbelysningen i sitt säte och tryck lätt
på den.
fig. 26
P4E02503
fig. 27
P4E01427
fig. 28
4EN0942BR
099-122 Strada SV.qxd:099-122 Strada ITA 5.8.2010 11:28 Page 111
Page 113 of 174

112
112 Nero Magenta = 032 PANTONE Testo Nome file:
Om en huvudsäkring
(MAXI-FUSE) löser ut,
utför inga reparationer
utan kontakta Fiats servicenät
Om säkringen går igen,
kontakta Fiats Servicenät.Byt aldrig ut säkringen
mot en annan med hög-
re strömstyrka. BRAND-
RISK!
Kontrollera tabellerna på följande si-
dor för att identifiera de olika säk-
ringarna. Innan en säkring byts ut,
kontrollera att startnyck-
eln dragits ut ur tändblock-
et och att alla installerade enheter
släckts och/eller kopplats från.Byt aldrig ut en trasig
säkring mot metalltrådar
eller andra material. An-
vänd alltid en hel säkring av sam-
ma färg.
099-122 Strada SV.qxd:099-122 Strada ITA 5.8.2010 11:28 Page 112
Page 114 of 174

113
113 Nero Magenta = 032 PANTONE Testo Nome file:

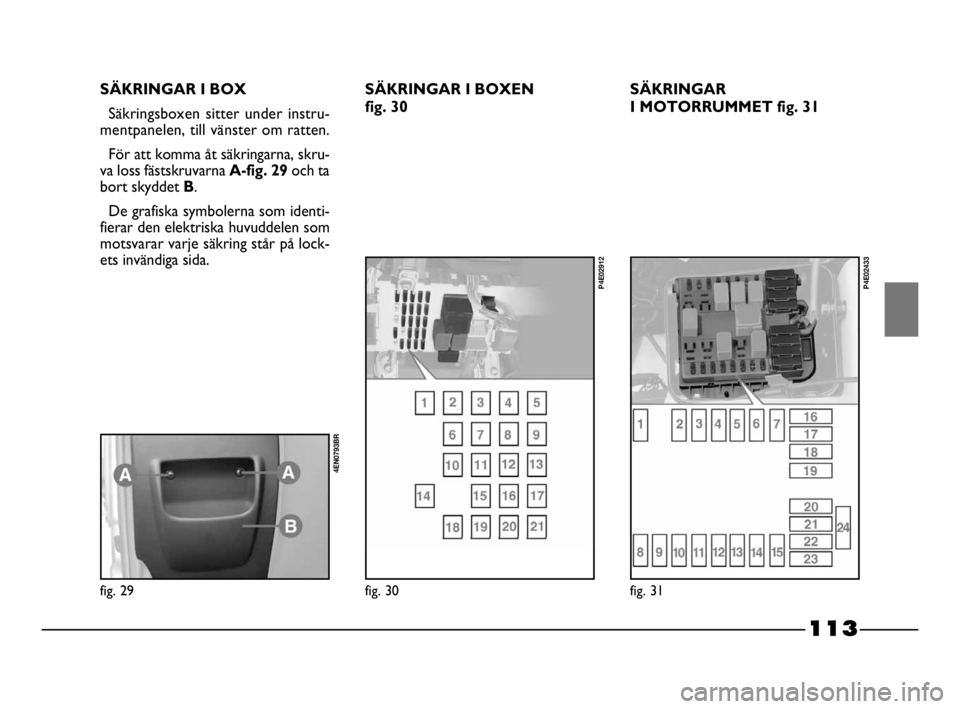

SÄKRINGAR I BOX
Säkringsboxen sitter under instru-
mentpanelen, till vänster om ratten.
För att komma åt säkringarna, skru-
va loss fästskruvarna A-fig. 29och ta
bort skyddet B.
De grafiska symbolerna som identi-
fierar den elektriska huvuddelen som
motsvarar varje säkring står på lock-
ets invändiga sida.
fig. 29
4EN0793BR
SÄKRINGAR
I MOTORRUMMET fig. 31 SÄKRINGAR I BOXEN
fig. 30
fig. 30
P4E02912
fig. 31
P4E02433
099-122 Strada SV.qxd:099-122 Strada ITA 5.8.2010 11:28 Page 113
Page 115 of 174

114
114 Nero Magenta = 032 PANTONE Testo Nome file:
TABELL ÖVER SÄKRINGARNA
Skyddsanordning Nr. säkring Ampere Plats
Höger helljus
Vänster helljus
Höger halvljus
Vänster halvljus
Varningsljus
Dimljus
Blinkers (körriktningsvisare)
Belysning av komponenter på instrumentpanelen
Extern ljusanläggning
Instrumenttavla och varningslampor (försörjning med isatt nyckel)
Instrumenttavla och varningslampor (försörjning med batteri)
Backljus
Bromsljus
Nummerplåtsbelysning
Tredje stopp (extra)
Cigarettändare
Krockkuddar15
13
9
5
20
10
20
13
11
7
20
21
7
13
7
17
1210 A
10 A
10 A
10 A
10 A
15 A
10 A
7,5 A
15 A
10 A
10 A
7,5 A
10 A
7,5 A
10 A
20 A
7,5 AFig. 31
Fig. 31
Fig. 30
Fig. 30
Fig. 30
Fig. 31
Fig. 30
Fig. 30
Fig. 30
Fig. 30
Fig. 30
Fig. 30
Fig. 30
Fig. 30
Fig. 30
Fig. 30
Fig. 30
099-122 Strada SV.qxd:099-122 Strada ITA 5.8.2010 11:28 Page 114
Page 116 of 174

115
115 Nero Magenta = 032 PANTONE Testo Nome file:
Skyddsanordning Nr. säkring Ampere Plats
Försörjning av säkringsbox i instrumentpanel: extrafunktioner
Försörjning av säkringsbox i instrumentpanel: standardfunktioner
Försörjning ABS-system
Höger elektrisk fönsterhiss
Vänster elektrisk fönsterhiss
Dörrlås (centrallås)
Tändspole
ABS styrenhet (isatt nyckel)
Motorkontrollenhet (+ batteri)
Motorkontrollenhet (försörjning)
Motorkontrollenhet (isatt nyckel)
Modul för föruppvärmning av glödstift
Signalhorn
Reglage för manuell tillkoppling av klimatanläggning
Tändningsbrytare
Kompressor manuell klimatanläggning
Regleringsanordning strålkastarinställning
Magnetventil cirkulation av bränsleångor
Uppvärmt dieselfilter18
17
21
2
10
19
3
8
7
4
9
2
12
21
16
14
5
2
140 A-MAXI FUSE
70 A-MAXI FUSE
50 A-MAXI FUSE
20 A
20 A
20 A
20 A
7,5 A
7,5 A
10 A
7,5 A
15 A
15 A
7,5 A
20 A-MAXI FUSE
7,5 A
10 A
15 A
20 AFig. 31
Fig. 31
Fig. 31
Fig. 30
Fig. 30
Fig. 30
Fig. 31
Fig. 30
Fig. 31
Fig. 31
Fig. 31
Fig. 31
Fig. 31
Fig. 30
Fig. 31
Fig. 31
Fig. 30
Fig. 31
Fig. 31
099-122 Strada SV.qxd:099-122 Strada ITA 5.8.2010 11:28 Page 115
Page 117 of 174

116
116 Nero Magenta = 032 PANTONE Testo Nome file:
Skyddsanordning Nr. säkring Ampere Plats
Generator hastighetsmätare
Anläggning för förvärmning av glödstift
Insprutare
Eluppvärmd bakruta
Bränslepump
Pump vindrutespolare
Första hastighet kylarfläkt
Andra hastighet kylarfläkt
Utrustningar +30 (bilradio, takbelysning, diagnosuttag)
Utrustningar +15
(bilradio, belysning av reglage på panelen, släp)
Lambda-sond
Fjärr-fördelare för motorns kylsystem
Fjärrbrytare motorkontrollenhet
Vindrutetorkare
Värmesystem för passagerarutrymme
Fläk i passagerarutrymmet2
24
3
16
5
15
19
20
18
3
2
9
9
15
21
2315 A
60 A-MAXI FUSE
20 A
30 A
15 A
30 A
30 A-MAXI FUSE
60 A-MAXI FUSE
10 A
7,5 A
15 A
7,5 A
7,5 A
30 A
7,5 A
40A MAXI FUSEFig. 31
Fig. 31
Fig. 31
Fig. 30
Fig. 31
Fig. 30
Fig. 31
Fig. 31
Fig. 30
Fig. 30
Fig. 31
Fig. 31
Fig. 31
Fig. 30
Fig. 30
Fig. 31
099-122 Strada SV.qxd:099-122 Strada ITA 5.8.2010 11:28 Page 116
Page 118 of 174

117
117 Nero Magenta = 032 PANTONE Testo Nome file:
Vätskan i batteriet är gif-
tigt och frätande. Undvik
kontakt med hud eller
ögon. Laddningen av batteriet
skall utföras i ett ventilerat om-
råde och långt från bara lågor el-
ler möjliga gnistor: fara för ex-
plosion och brand.Undvik absolut att an-
vända en batteriladdare
för starten: det kan skada
de elektroniska systemen och
speciellt styrenheterna för tänd-
ning och försörjning av motorn.
OM BATTERIET
LADDAS UR
Först av allt rekommenderas det att
se försiktighetsåtgärderna i kapitlet
”Underhåll av fordonet” för att und-
vika att batteriet laddas ur och för att
garantera en lång livslängd.
LADDA BATTERIET
Vi rekommenderar långsam laddning
på låg strömstyrka under ungefär
24 timmar. En laddning under alltför
lång tid kan skada batteriet.
Gör så här:
1)Koppla från elanläggningens kläm-
mor från batteripolerna.
OBSERVERAOm fordonet är ut-
rustat med ett larmsystem, koppla från
larmet med en fjärrkontroll och inak-
tivera anläggningen genom att vrida re-
servnyckeln till läget ”OFF” (se ”Elek-
troniskt larm” i kapitlet ”Kännedom
om fordonet”).2)Koppla laddarens kablar till bat-
teriets poler.
3)Sätt på batteriladdaren.
4)Efter uppladdningen, stäng av ap-
paraten innan den kopplas från batte-
riet.
5)Koppla tillbaka klämmorna till bat-
teriets poler. Respektera polariteten.STARTA MED
RESERVBATTERI
Se ”Start med reservbatteri” i detta
kapitel.
Försök inte att ladda om
ett batteri som fryst: Det
skall först värmas upp för
att undvika risk för explosion.
Om batteriet varit nedfruset kon-
trollera att inga inre delar är ska-
dade (risk för kortslutning) eller
att det finns sprickor som kan
släppa ut giftiga och korrosiva
ångor.
099-122 Strada SV.qxd:099-122 Strada ITA 5.8.2010 11:28 Page 117
Page 119 of 174

118
118 Nero Magenta = 032 PANTONE Testo Nome file:
En felaktig placering av
domkraften kan orsaka
ett fall av det lyfta fordo-
net. Använd inte domkraften för
en större last än den som anges
på själva domkraften.
Domkraften skall endast använ-
das för att byta ut hjulet
på fordonet på vilket de
monterats. Alla andra an-
vändningar skall absolut
uteslutas som till exempel att lyf-
ta fordon av andra modeller. Un-
der inga omständigheter ska den
användas för att utföra repara-
tioner under fordonet.OM FORDONET
SKALL LYFTAS
MED DOMKRAFTEN
Se avsnittet ”Vid en punktering”, i det-
ta kapitel.
Bra att veta:
– domkraften kräver inte någon in-
ställning;
– domkraften kan inte repareras. Vid
skada skall den bytas ut mot en annan
original domkraft;
– inget verktyg, förutom veven som
visas i föregående kapitel, kan monte-
ras på domkraften.MED VERKSTADSLYFT

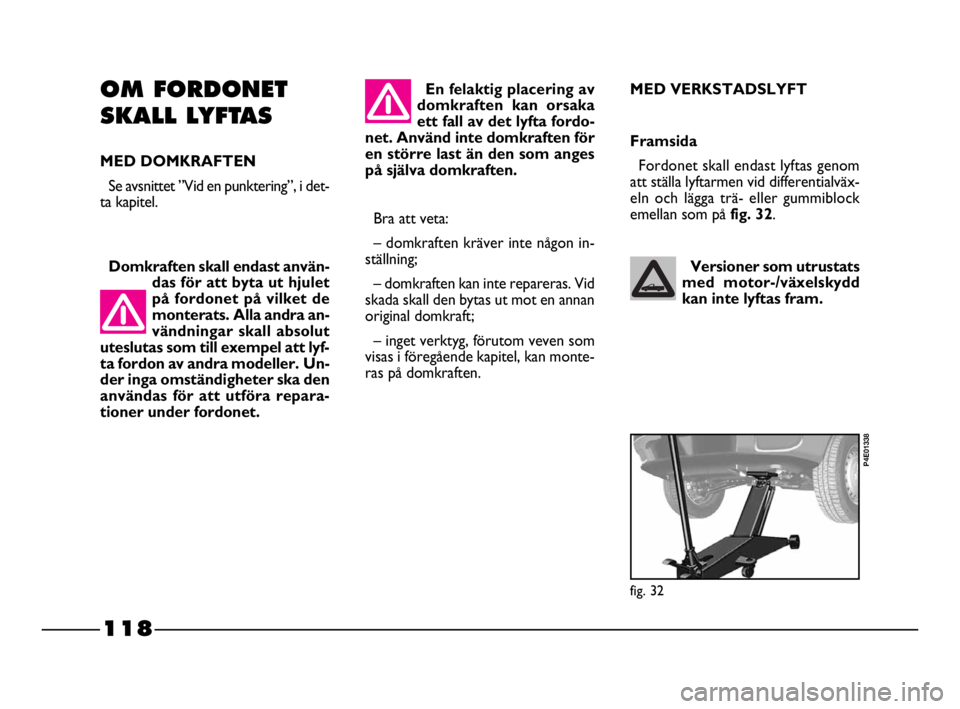

Framsida
Fordonet skall endast lyftas genom
att ställa lyftarmen vid differentialväx-
eln och lägga trä- eller gummiblock
emellan som på fig. 32.
fig. 32
P4E01338
Versioner som utrustats
med motor-/växelskydd
kan inte lyftas fram.
099-122 Strada SV.qxd:099-122 Strada ITA 5.8.2010 11:28 Page 118
Page 120 of 174

119
119 Nero Magenta = 032 PANTONE Testo Nome file:
Fordonet får inte lyftas
från bakdelen (under ka-
rossen eller delar på fjäd-
ringen). På sidan

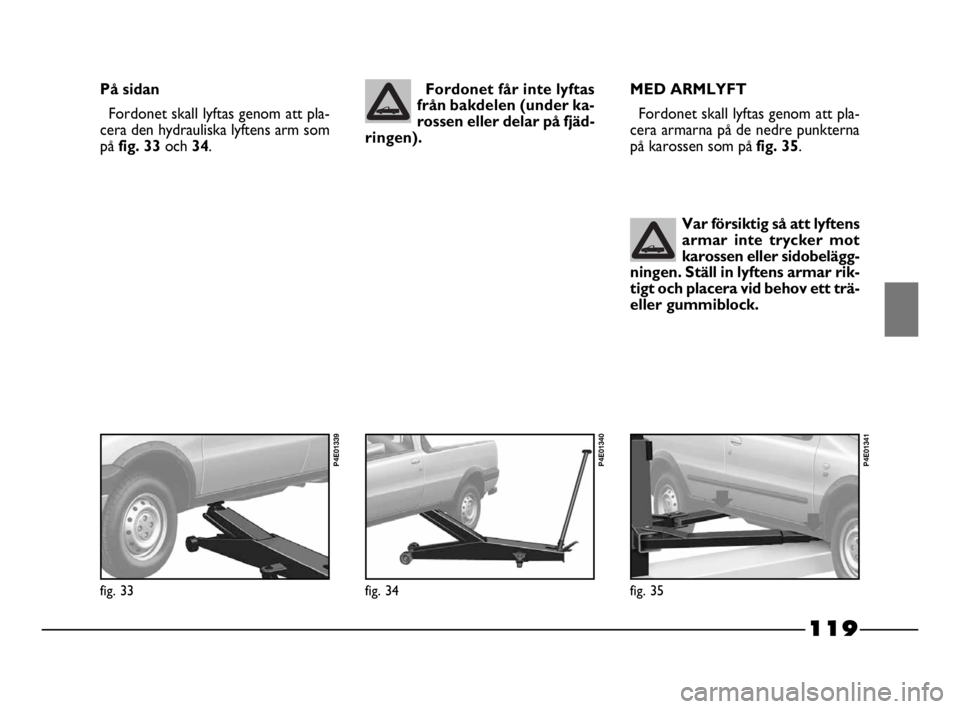

Fordonet skall lyftas genom att pla-
