FIAT STRADA 2009 Drift- och underhållshandbok (in Swedish)

150
150 Nero Magenta = 032 PANTONE Testo Nome file:
SERVO–
OCH NÖDBROMSAR
Främre: skivbroms och flytande
bromsok.
Bakre: trumbroms och självcentre-
rande bromsbackar
Styrning med korsade hydraulkretsar.
Servobroms med lågtryck på 9”.
ABS-system med fyra kanaler och fy-
ra sensorer med elektronisk broms-
korrigering EBD (Electronic Brake
Distributor) (i förekommande fall).
Automatisk justering av spelet vid sli-
tage på backar.
Bromsregulator på de bakre brom-
sarnas hydraulkrets.
HANDBROMS
Styrs av handspak som inverkar me-
kaniskt på de bakre bromsarnas backar. DIFFERENTIAL
Cylindrisk reduceringskoppling och
differentialenhet inbyggda i växellådan.
Växlarna är:
Reducerings- Antal
koppling kuggar
i differentialen
1.3
Multijet 16V3,733 15/66
Överföringen av rörelsen till fram-
hjulen med drivaxlar kopplade till dif-
ferentialenheten och till hjulen med
kardanaxlarna.
BROMSSYSTEM
Vatten, is och salt som
sprids på vägarna kan läg-
ga sig på bromsskivorna
och minska bromseffekten vid
den första inbromsningen.
Var försiktig vid en mon-
tering av en extra spoiler,
lättmetallhjul och hjulnav
som inte är standard. Det kan
minska ventilationen av brom-
sarna och därmed deras broms-
verkan vid häftiga och upprepade
inbromsningar, eller vid långa
nedförsbackar.
146-162 Strada SV.qxd:146-162 Strada ITA 5.8.2010 11:30 Page 150

151
151 Nero Magenta = 032 PANTONE Testo Nome file:
FJÄDRINGAR
FRAM
Med frihjul, typ McPherson med und-
re svängarmar kopplade till en tvär-
balk.
Felaktigt upplinjerade spiralfjädrar
och hydrauliska teleskopiska fjädring-
ar med dubbel effekt.
Krängningshämmare.
BAKRE
Med styv axel, gummiblock, enbladi-
ga bladfjädrar och teleskopiska stöt-
dämpare med dubbel effekt.
STYRNING
Energiabsorberande ratt (krockkudde).
Energiabsorberande ledad rattstång
med regleringssystem för lutningen.
Mekanisk eller hydraulisk styrning
med drev och kuggstång med perma-
nent smörjning.
Hydraulisk servostyrning (i förekom-
mande fall).
Knutar med permanent smörjning.
Minimal svängdiameter mellan trot-
toarer:
– 11,0 meter.Tryck inte på servostyr-
ningens med motorn
igång under över 15 se-
kunder i streck: det uppstår bul-
ler och det finns risk för skador på
anläggningen.
Rattens antal varv:
– 2,77 varv med servostyrning.
146-162 Strada SV.qxd:146-162 Strada ITA 5.8.2010 11:30 Page 151

152
152 Nero Magenta = 032 PANTONE Testo Nome file:
RÄTT AVLÄSNING
AV DÄCKET
Exempel
175/70 R 14 88 T
175= Nominell bredd (S, avstånd
i mm mellan sidorna)
70= Förhållande höjd/bredd (H/S)
i procent
R= Radialdäck
14= Diameter på fälgen i tum (Ø)
88= Belastningsindex (kapacitet)
T= Hastighetsindex
HJUL OCH DÄCK
Fälgar av pressat stål eller lättmetall.
Specifika fästbultar (med olika storle-
kar och inkompatibla) för de båda ty-
perna av fälgar.
Slanglösa däck med radiell stomme.
På registreringsbeviset anges även alla
godkända däck.
För körsäkerheten är det nödvändigt
att fordonet är försett med däck av
samma märke och typ på alla fyra hju-
len. Däcken ska överensstämma med
föreskrivna dimensioner.OBSERVERA!På slänglösa däck får
man inte använda innerslangar.
SNÖKEDJOR
Använd endast snökedjor med redu-
cerade mått, se kapitel ”Snökedjor”.
HJULINSTÄLLNING
Framhjulens konvergens: −1 ± 1 mm.
Bakhjulens konvergens: 0 ± 2 mm.
Värdena gäller för fordon i körklart
skick.
Version Fälg Däck Vinter-som medföljer däck
VÄG5bJ x 14H ET40175/70 R14 88T
175/70 R14 88Q (M+S)
175/80 R14 88T(*)
STRADA
ADVENTURE5bJ x 14H ET40 175/80 R14 88T (*)_
(*) I förekommande fall. Däck som kan kedjas, med kedja på 9 mm.
146-162 Strada SV.qxd:146-162 Strada ITA 5.8.2010 11:30 Page 152

153
153 Nero Magenta = 032 PANTONE Testo Nome file:
Maximalt hastighetsindex
Q= upp till 160 km/h.
R= upp till 170 km/h.
S= upp till 180 km/h.
T= upp till 190 km/h.
U= upp till 200 km/h.
H= upp till 210 km/h.
V= upp till 240 km/h.
Maximalt hastighetsindex
för vinterdäck
Q M + S= upp till 160 km/h.
T M + S= upp till 190 km/h.
H M + S= upp till 210 km/tim.Belastningsindex (kapacitet)
60 = 250 kg
61 = 257 kg
62= 265 kg
63= 272 kg
64= 280 kg
65= 290 kg
66= 300 kg
67= 307 kg
68= 315 kg
69= 325 kg
70 = 335 kg
71= 345 kg
72= 355 kg
73= 365 kg
74= 375 kg
75= 387 kg
76= 400 kg
77= 412 kg
78= 425 kg
79= 437 kg
80= 450 kg
81= 462 kg
82= 475 kg
83= 487 kg84= 500 kg
85= 515 kg
86= 530 kg
87= 545 kg
88= 560 kg
89= 580 kg
90= 600 kg
91= 615 kg
92= 630 kg
93= 650 kg
94= 670 kg
95= 690 kg
96 = 710 kg
97= 730 kg
98= 750 kg
99= 775 kg
100= 800 kg
101= 825 kg
102= 850 kg
103= 875 kg
104= 900 kg
105= 925 kg
106= 950 kg
fig. 5
P4E02239
RÄTT AVLÄSNING
AV FÄLGEN fig. 5
Nedan följer nödvändiga anvisningar
för att lära känna var förkortningarna
som står på fälgen betyder.
Exempel: 5 1/2 J x 14 H
5 1/2= fälgens bredd i tum (1)
B= utskjutningens profil (sido-
språng där däckvulsten pla-
ceras) (2)
14= inställningsdiameter i tum
(motsvarar diametern på
däcket som skall monteras)
(3= Ø)
H= form och nummer på fälg-
humpen (spåret där det
slanglösa däckets däckvulst
ligger an mot fälgen).
146-162 Strada SV.qxd:146-162 Strada ITA 5.8.2010 11:30 Page 153

154
154 Nero Magenta = 032 PANTONE Testo Nome file:
Ändringar och repara-
tioner av försörjningsan-
läggningen som utförs på
felaktigt sätt och utan hänsyn till
anläggningens tekniska egenska-
per, kan orsaka funktionsfel med
risker för olycka.ELANLÄGGNING
Utspänning: 12 Volt.
BATTERI
Med minus till jord.
1.3 Multijet 16V
(*) med manuell klimatanläggning
Batteriliv
på 20 timmar
60 AhSnabb urladdningsström
i kyla (–18°C)
380A
VÄXELSTRÖMSGENERATOR
Likriktare och elektronisk inbyggd
spänningsregulator. Början av batteri-
laddning med precis startad motor.
Märkström maximal utström
1.3 Multijet 16V65A – 90A (*)
(*) med manuell klimatanläggning
STARTMOTOR
Uteffekt
1.3 Multijet 16V1,3 kW
146-162 Strada SV.qxd:146-162 Strada ITA 5.8.2010 11:30 Page 154

155
155 Nero Magenta = 032 PANTONE Testo Nome file:
VIKTER
(*) Med specialutrustning (anordning för släp o.s.v.) ökar tomvikten och den faktiska kapaciteten minskar därmed enligt den maximalt tillåtna belastningen.
(**) Belastning som inte får överstigas. Det är förarens ansvar att placera last på lastflaket enligt de maximala tillåtna lasterna.
(❍) Versioner med ABS
(❒) Versioner utan ABS
Vikter (kg)
Version
Fordonets vikt under körning (med tankning och
påfyllningar, reservhjul, utrustningar och tillbehör):
Nyttokapacitet(*) inklusive föraren:
Maximal vikt
Klaffens kapacitet (statisk)
Maximala tillåtna belastningar (**):
– framaxel
– bakaxel
Bogserbara laster:
– bromsat släp
– obromsat släp
– obromsat släp1.3 Multijet
16V
hytt kort
lång
1210 1230
705 685
1915 1915
300 300
900 900
1110 1110
1000 1000
500 (
❍) 500 (❍)
400 (❒) 400 (❒)
146-162 Strada SV.qxd:146-162 Strada ITA 5.8.2010 11:30 Page 155

156
156 Nero Magenta = 032 PANTONE Testo Nome file:
PRESTANDA
Maximala tillåtna hastigheter efter den första användningsperioden av fordonet i km/h.
12 3 4 5 R
1.3 Multijet 16VFIAT STRADA30 53 82 115 165 30
1.3 Multijet 16VADVENTURE32 56 86 120 165 32
146-162 Strada SV.qxd:146-162 Strada ITA 5.8.2010 11:30 Page 156

157
157 Nero Magenta = 032 PANTONE Testo Nome file:
P4E02904
A825
B2718
C901
D4444
E1489
F1425
G1390
H1664
I1220
L1070
M1693
Dimensioner i mm

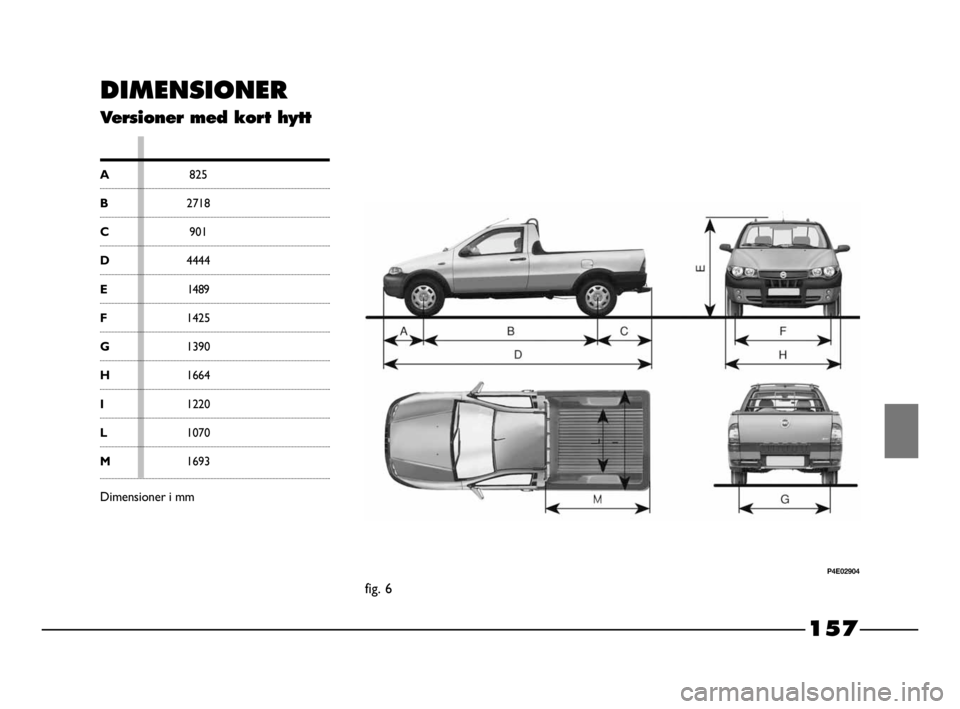

DIMENSIONER
Versioner med kort hytt
fig. 6
146-162 Strada SV.qxd:146-162 Strada ITA 5.8.2010 11:30 Page 157

158
158 Nero Magenta = 032 PANTONE Testo Nome file:
P4E02903

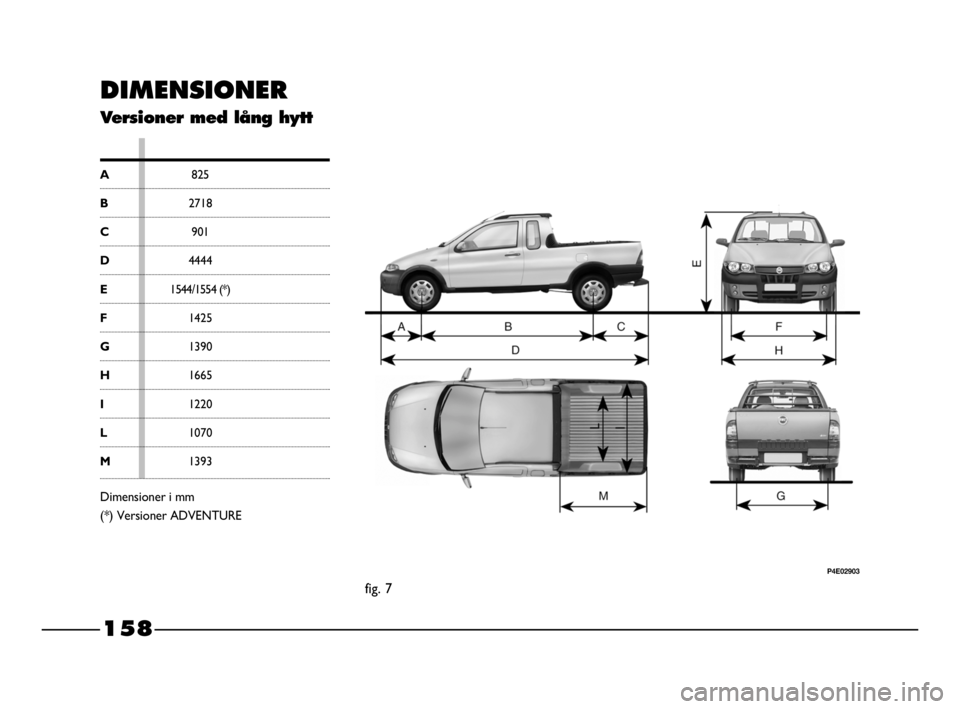

DIMENSIONER
Versioner med lång hytt
A825
B2718
C901
D4444
E1544/1554 (*)
F1425
G1390
H1665
I1220
L1070
M1393
Dimensioner i mm
(*) Versioner ADVENTURE
fig. 7
146-162 Strada SV.qxd:146-162 Strada ITA 5.8.2010 11:30 Page 158

159
159 Nero Magenta = 032 PANTONE Testo Nome file:
PÅFYLLNINGAR
Bränsletank: med reserv på:
Motorns kylsystem:
– med klimatanläggning:
– med manuell klimatanläggning:
Motorns oljetråg:
Motorns oljetråg och filter:
Växellåda/differential:
Hydraulisk servostyrning:
Homokinetisk knut och kåpor:
Hydraulisk bromskrets
främre och bakre:
Hydraulisk bromskrets
med låsningsfria bromsar ABS:
Spolarvätskebehållare:
1.3 Multijet 16Vliter kg
48 –
5,5 till 7,5 –
7,6 7,86
7,6 7,86
2,85 2,75
3,0 2,6
1,98 1,8
0,68 0,9
– 0,075
0,4 –
0,45 –
2,3 –Föreskrivna bränslen
Rekommenderade produkter
Fordonsdiesel
(Norm EN590)
Blandning av destillerat vatten och
vätska PARAFLU UP till 50%
SELENIA WR
TUTELA CAR ZC 75 SYNTH
TUTELA GI/A
TUTELA MRM 2
TUTELA TOP 4
TUTELA TOP 4
Blandning av vatten och vätska
TUTELA PROFESSIONAL SC35
